筏板基础中的马凳筋布置问题

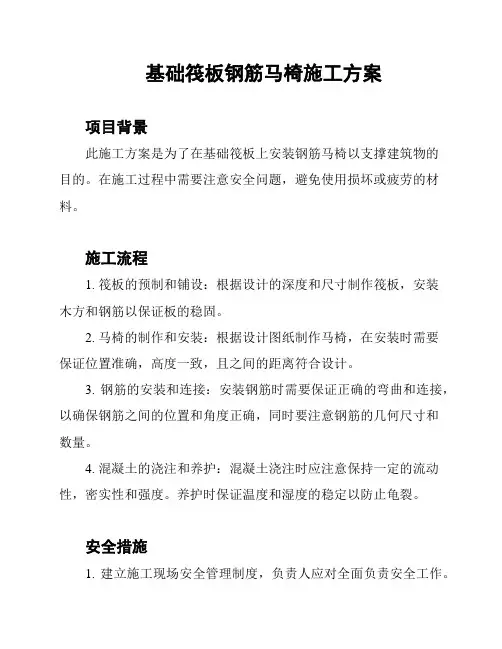

基础筏板钢筋马椅施工方案
项目背景
此施工方案是为了在基础筏板上安装钢筋马椅以支撑建筑物的
目的。

在施工过程中需要注意安全问题，避免使用损坏或疲劳的材料。

施工流程
1. 筏板的预制和铺设：根据设计的深度和尺寸制作筏板，安装
木方和钢筋以保证板的稳固。

2. 马椅的制作和安装：根据设计图纸制作马椅，在安装时需要
保证位置准确，高度一致，且之间的距离符合设计。

3. 钢筋的安装和连接：安装钢筋时需要保证正确的弯曲和连接，以确保钢筋之间的位置和角度正确，同时要注意钢筋的几何尺寸和
数量。

4. 混凝土的浇注和养护：混凝土浇注时应注意保持一定的流动性，密实性和强度。

养护时保证温度和湿度的稳定以防止龟裂。

安全措施
1. 建立施工现场安全管理制度，负责人应对全面负责安全工作。

2. 聘请具有安全工作资质证书的专业管理人员，监督施工现场的安全工作。

3. 搭建安全防护网，包括防护脚手架，防护平台等设施。

4. 物料运输时采取安全措施，避免物体坠落。

5. 工人需经过安全教育培训，掌握安全操作技能和应急处置方法。

以上是本次施工的基础筏板钢筋马椅施工方案，遵循此方案能够确保施工进度和工程质量，同时也能保障施工人员和周边群众的安全。

筏板马凳筋设置规范尺寸筏板马凳是一种常见的户外休闲家具，通常用于露天活动或者户外野餐。

它具有结构简单、坚固耐用、易于携带等特点，因此备受消费者青睐。

在制作筏板马凳时，正确的筋设置规范尺寸是非常重要的，可以保证马凳的稳固性和安全性。

本文将对筏板马凳筋设置的规范尺寸进行详细介绍，希望能够为制作和使用筏板马凳的人士提供一些参考和帮助。

一、筋的基本概念筋是一种具有一定长度和厚度的材料，通常用于加固或者支撑物体的结构。

在筏板马凳上，筋起到了支撑框架和加固座板的作用，因此筋的质量和尺寸对马凳的稳固性和承载力起到了至关重要的作用。

常见的筋材料主要包括金属材料和塑料材料，如钢筋、铝筋、玻璃纤维筋等。

在制作筏板马凳时，需要根据具体的材料特性和使用需求来选择合适的筋材料。

二、筏板马凳的结构特点筏板马凳通常由支撑框架和座板组成，支撑框架起到了支撑和固定座板的作用，座板则用于提供坐立的平台。

支撑框架由横向筋和纵向筋交叉组成，构成了坚固的支撑结构。

座板则由若干块板材组成，通常采用横条和纵条结构，可以有效分散载荷并提高稳固性。

在制作筏板马凳时，需要根据具体的结构特点来设计合适的筋设置规范尺寸，以确保马凳的稳固性和安全性。

三、筏板马凳筋设置规范尺寸1.横向筋和纵向筋的数量在制作筏板马凳时，需要根据座板的尺寸和承载能力来确定横向筋和纵向筋的数量。

一般来说，横向筋和纵向筋的数量应当足够多，以确保马凳的整体稳固性和承载能力。

在实际制作中，可以根据座板的尺寸和材料的特性来确定具体的筋数量，通常情况下，横向筋和纵向筋的间距不宜过大，以确保整体结构的均衡性和稳固性。

2.筋的长度和厚度筏板马凳筋的长度和厚度是关键的参数，直接影响着其承载能力和稳固性。

一般来说，筋的长度应当适当超出支撑框架和座板的尺寸，以确保能够有效的固定和支撑整个结构。

筋的厚度则需要根据材料的特性和使用需求来确定，通常情况下，筋的厚度不宜过薄，以确保其结实和耐用。

在制作筏板马凳时，可以根据具体需求选择合适的筋材料和尺寸，以确保马凳的稳固性和安全性。

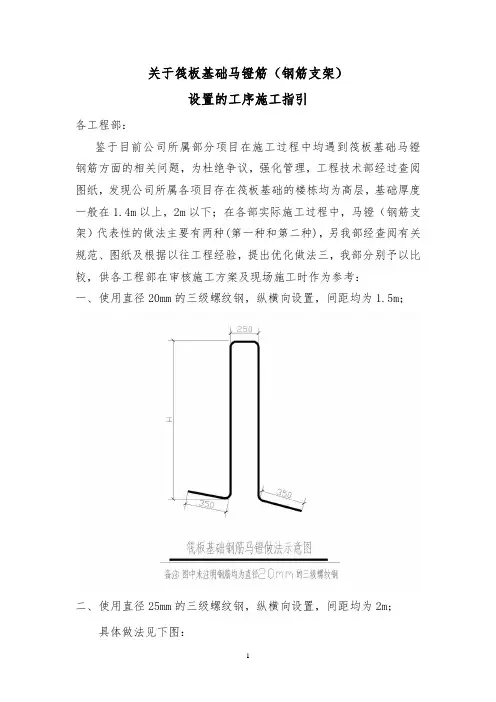

关于筏板基础马镫筋（钢筋支架）设置的工序施工指引各工程部：鉴于目前公司所属部分项目在施工过程中均遇到筏板基础马镫钢筋方面的相关问题，为杜绝争议，强化管理，工程技术部经过查阅图纸，发现公司所属各项目存在筏板基础的楼栋均为高层，基础厚度一般在1.4m以上，2m以下；在各部实际施工过程中，马镫（钢筋支架）代表性的做法主要有两种(第一种和第二种)，另我部经查阅有关规范、图纸及根据以往工程经验，提出优化做法三，我部分别予以比较，供各工程部在审核施工方案及现场施工时作为参考：一、使用直径20mm的三级螺纹钢，纵横向设置，间距均为1.5m；二、使用直径25mm的三级螺纹钢，纵横向设置，间距均为2m；具体做法见下图：12三、采用22mm或25mm三级螺纹钢，分别设置，具体做法见下图3四、造价比较如下：以恒大某住宅楼为例，单体楼栋供2个单元，采用筏板基础厚度1.8m，筏板水平投影面积1027㎡。

方案一：共需马凳筋4740kg，单方钢筋含量为4.62kg/㎡；套用河南省2008定额（人工按59元/工日，Ⅲ级钢按5076元/吨），马凳筋施工造价为29758元，单方造价为28.98元/㎡（按筏板水平投影面积）。

方案二：共需马凳筋5841kg，单方钢筋含量为5.69kg/㎡；套用河南省2008定额（人工按59元/工日，Ⅲ级钢按5076元/吨），马凳筋施工造价为36670元，单方造价为35.71元/㎡（按筏板水平投影面积）。

方案三：①采用22mm钢筋：共需马凳筋3968kg，单方钢筋含量为3.86kg/㎡；套用河南省2008定额（人工按59元/工日，Ⅲ级钢按5076元/吨），马凳筋施工造价为24911元，单方造价为24.26元/㎡（按筏板水平投影面积）。

②采用25mm钢筋：共需马凳筋4238kg，单方钢筋含量为4.13kg/㎡；套用河南省2008定额（人工按59元/工日，Ⅲ级钢按5076元/吨），马凳筋施工造价为26606元，单方造价为25.91元/㎡（按筏板水平投影面积）。

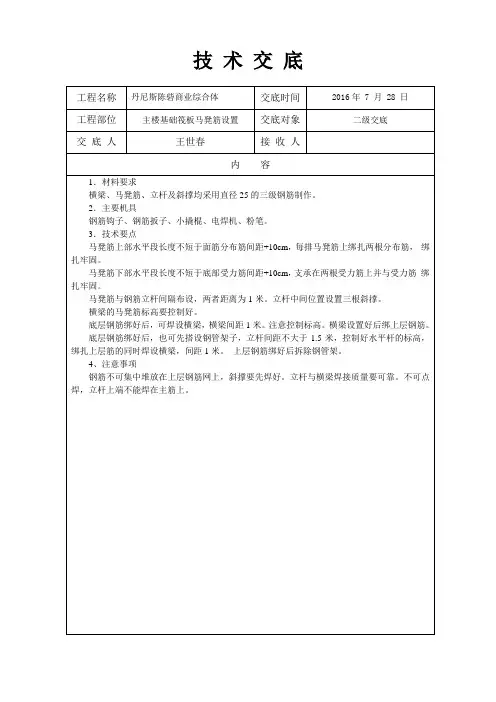

技术交底
工程名称丹尼斯陈砦商业综合体交底时间2016年 7 月 28 日
工程部位主楼基础筏板马凳筋设置交底对象二级交底
交底人王世春接收人
内容
1．材料要求
横梁、马凳筋、立杆及斜撑均采用直径25的三级钢筋制作。

2．主要机具
钢筋钩子、钢筋扳子、小撬棍、电焊机、粉笔。

3．技术要点
马凳筋上部水平段长度不短于面筋分布筋间距+10cm，每排马凳筋上绑扎两根分布筋，绑扎牢固。

马凳筋下部水平段长度不短于底部受力筋间距+10cm，支承在两根受力筋上并与受力筋绑扎牢固。

马凳筋与钢筋立杆间隔布设，两者距离为1米。

立杆中间位置设置三根斜撑。

横梁的马凳筋标高要控制好。

底层钢筋绑好后，可焊设横梁，横梁间距1米。

注意控制标高。

横梁设置好后绑上层钢筋。

底层钢筋绑好后，也可先搭设钢管架子，立杆间距不大于1.5米，控制好水平杆的标高，绑扎上层筋的同时焊设横梁，间距1米。

上层钢筋绑好后拆除钢管架。

4、注意事项
钢筋不可集中堆放在上层钢筋网上，斜撑要先焊好。

立杆与横梁焊接质量要可靠。

不可点焊，立杆上端不能焊在主筋上。

马凳筋规则
主楼及底板、承台、集水坑、排水沟、后浇带等部位均使用马凳。

马凳下支撑筋支撑于下铁筋上，不允许接触模板。

底板、承台、集水坑、排水沟四周均增加马凳筋一道。

（1）底板、楼板及顶板：马凳钢筋布置间距根据板筋直径确定，当板筋直径d=6时，因钢筋刚度较低，马凳间距为@500mm*500mm，当板筋d=8或d=10时，因钢筋刚度较低，马凳间距为@700mm*700mm，当板筋d＞10时，马凳间距为@900mm*900mm。

绑扎完下部钢筋和暗梁钢筋后安装马凳，板厚＞100mm时使用“几”字型马凳，马凳筋规格根据板厚确定。

（其中：马凳高度L2=板厚度-上下钢筋保护层厚度-上层两排钢筋直径之和-下层下排钢筋直径，马镫宽度L1=100mm，马镫脚长L3=100mm，钢筋型号同板筋的最大型号钢筋）
“几”字型马凳示意图
（2）承台、底板为多层钢筋网，在上层钢筋网下面应设置支撑，以保证钢
筋位置正确。

底板支撑采用φ20钢筋制作，间距lm呈梅花状布置钢筋保护层垫
块上。

承台及底板上层钢筋支撑。

筏板马凳筋施工方案(完)前言筏板马凳筋作为混凝土结构中的重要构造部件，在施工过程中需要严谨的操作和精细的施工方案。

本文将详细介绍筏板马凳筋施工的步骤、注意事项以及质量控制要点，帮助工程施工人员更好地进行施工操作。

施工步骤1.筏板准备：在开始筏板马凳筋施工前，需要先对筏板进行清理和检查，确保表面平整且无明显破损。

同时，对筏板的尺寸和位置进行测量和标记。

2.钢筋预埋：按照设计要求，在筏板上确定钢筋的布置位置，并进行预埋。

在进行预埋时，需要注意保证钢筋的位置准确、间距均匀，并严格按照设计图纸的要求进行布置。

3.配筋安装：根据设计要求，将配筋按照正确的长度和位置安装在筏板上，并保证配筋之间的连接牢固。

在安装配筋时，需要注意保持钢筋的清洁，防止混凝土外露。

4.模板制作：根据筏板的大小和形状，制作适合的模板，并将模板固定在筏板上。

在固定模板时，需要确保模板的位置准确，不得有位移和倾斜。

5.浇筋施工：当所有钢筋和配筋安装完成后，进行混凝土浇筑。

在浇筋时，需要保证浇筋口的位置准确，不得有泄漏和漏浆现象。

同时，需要注意对混凝土进行均匀的振捣，确保混凝土的致密性和均匀性。

6.整体检查：在浇筋完成后，对整体的筏板马凳进行检查，确保钢筋和混凝土的质量和完整性。

对于发现的问题，及时进行修复和整改，确保施工质量。

注意事项1.施工人员应具备一定的施工经验和专业技能，严格按照设计要求进行操作。

2.钢筋和配筋的安装需要严格按照设计图纸的要求进行，不得随意更改或省略。

3.在浇筋过程中，需要控制好混凝土的浇筋速度，避免发生堵塞和漏浆现象。

4.对于施工中出现的质量问题，需要及时通知相关责任人进行处理，不得擅自处理或掩盖。

质量控制要点1.对筏板的尺寸和位置进行严格检查，确保满足设计要求。

2.钢筋和配筋的安装需要经过专业人员的验收，确保位置准确、连接牢固。

3.混凝土的浇筋需要控制好浇筋口的位置和质量，确保混凝土的致密性和均匀性。

4.对施工中出现的质量问题，需及时通知相关责任人进行处理，确保施工质量。

筏板马凳筋设置规范尺寸筏板马凳是一种常见的户外休闲家具，通常用于露天活动或者户外休息场所。

为了确保筏板马凳的稳固和舒适性，需要对其筋设置规范尺寸。

本文将详细介绍筏板马凳筋设置规范尺寸的相关内容，以便读者能够全面了解并掌握相关知识。

一、筏板马凳筋的作用筏板马凳的筋是指连接底板和座板的支撑结构，其作用主要有以下几点：1.增强稳固性：筏板马凳筋能够增加整个马凳的稳固性，使其更加牢固和耐用。

2.支撑舒适性：适当设计的筋可以有效支撑座板，提高马凳的坐感舒适度。

3.分散压力：筋可以分散人体坐压施加在座板上的压力，减少因长时间使用而对座板造成的压力集中而导致的损坏。

因此，合理设置筏板马凳的筋尺寸对于提高其使用寿命和舒适度具有重要意义。

二、筏板马凳筋的规范尺寸1.筋的粗细：一般情况下，筏板马凳的筋粗细需要根据座板的大小和整体结构来设计。

一般来说，筋的粗细应该能够承受一般情况下的坐压。

一般情况下，筋的直径在1.5cm到3cm之间。

2.筋的数量：筏板马凳的座板通常需要设置两条或者三条筋，根据座板的大小和结构来确定。

如果座板较宽或者需要承受较大的压力，可以考虑增加筋的数量，以增加马凳的稳固性和承重能力。

3.筋的间距：筋的间距需要根据座板的大小和整体结构来决定。

一般来说，筋的间距应该能够保证座板受力均匀，避免出现过大的压力集中，同时也要考虑到筋的间距对于舒适度的影响。

一般情况下，筋的间距在15cm到30cm之间。

4.筋的材质：筏板马凳筋一般选用实木或者钢铁材质。

实木筋具有天然的美观性和舒适度，但对于承重能力的要求较高的马凳，通常采用钢铁筋来保证其稳固性和耐用性。

5.筋的连接：筋与底板和座板的连接点需要采用牢固的固定方式，以确保筋与座板之间的连接牢固可靠。

常见的连接方式有螺丝连接和榫卯连接，需要确保连接部位无松动，不易松脱或者变形。

三、筏板马凳筋设置规范尺寸的重要性合理设置筏板马凳的筋尺寸对于保证马凳的稳固性和舒适度具有重要意义。

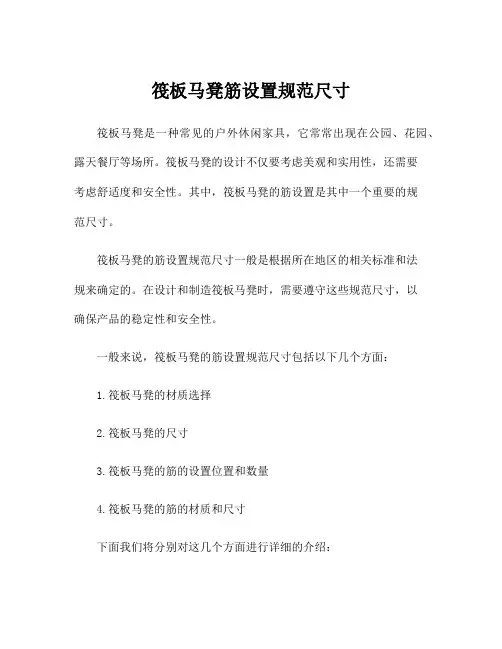

筏板马凳筋设置规范尺寸筏板马凳是一种常见的户外休闲家具，它常常出现在公园、花园、露天餐厅等场所。

筏板马凳的设计不仅要考虑美观和实用性，还需要考虑舒适度和安全性。

其中，筏板马凳的筋设置是其中一个重要的规范尺寸。

筏板马凳的筋设置规范尺寸一般是根据所在地区的相关标准和法规来确定的。

在设计和制造筏板马凳时，需要遵守这些规范尺寸，以确保产品的稳定性和安全性。

一般来说，筏板马凳的筋设置规范尺寸包括以下几个方面：1.筏板马凳的材质选择2.筏板马凳的尺寸3.筏板马凳的筋的设置位置和数量4.筏板马凳的筋的材质和尺寸下面我们将分别对这几个方面进行详细的介绍：筏板马凳的材质选择筏板马凳的材质一般是由木材、塑料、金属等材料制成。

在选择材质时，需要根据产品的使用环境和具体需求来确定。

比如在户外使用的筏板马凳，一般会选择耐久的材质，如经过防腐处理的木材或者耐候性好的塑料材质。

筏板马凳的尺寸筏板马凳的尺寸一般是根据人体工程学原理来确定的。

一般来说，筏板马凳的座面高度、宽度和深度等尺寸需要符合人体工程学原理，以确保坐在上面时舒适度和稳定性。

筏板马凳的筋的设置位置和数量筏板马凳的筋是用来连接座面和腿部的重要部件，它的设置位置和数量需要根据产品的设计和使用要求来确定。

一般来说，筏板马凳的筋需要均匀地设置在座面和腿部的连接部位，以确保产品的稳定性和安全性。

筏板马凳的筋的材质和尺寸筏板马凳的筋的材质一般是由金属材料制成，如铝合金、铁材等。

在选择筋的材质时，需要考虑其耐久性和强度。

另外，筏板马凳的筋的尺寸也需要根据产品的设计和使用要求来确定，一般来说，筋的尺寸需要符合相关的国家标准和法规。

综上所述，筏板马凳的筋设置规范尺寸是非常重要的，它关系到产品的稳定性和安全性。

在设计和制造筏板马凳时，需要严格遵守相关的规范尺寸，以确保产品的质量和安全性。

同时，筏板马凳的筋设置也需要考虑到产品的实际使用环境和需求，以提高产品的舒适度和实用性。

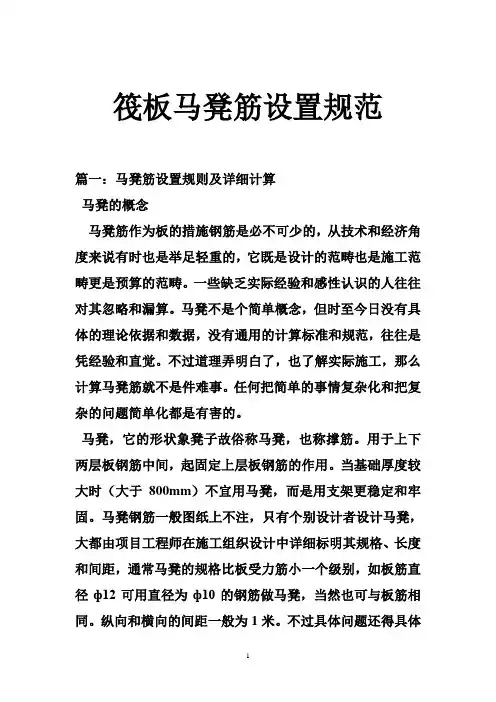

筏板马凳筋设置规范篇一：马凳筋设置规则及详细计算马凳的概念马凳筋作为板的措施钢筋是必不可少的，从技术和经济角度来说有时也是举足轻重的，它既是设计的范畴也是施工范畴更是预算的范畴。

一些缺乏实际经验和感性认识的人往往对其忽略和漏算。

马凳不是个简单概念，但时至今日没有具体的理论依据和数据，没有通用的计算标准和规范，往往是凭经验和直觉。

不过道理弄明白了，也了解实际施工，那么计算马凳筋就不是件难事。

任何把简单的事情复杂化和把复杂的问题简单化都是有害的。

马凳，它的形状象凳子故俗称马凳，也称撑筋。

用于上下两层板钢筋中间，起固定上层板钢筋的作用。

当基础厚度较大时（大于800mm）不宜用马凳，而是用支架更稳定和牢固。

马凳钢筋一般图纸上不注，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做马凳，当然也可与板筋相同。

纵向和横向的间距一般为1米。

不过具体问题还得具体对待，如果是双层双向的板筋为ф8，钢筋刚度较低，需要缩小马凳之间的距离，如间距为@800*800，如果是双层双向的板筋为ф6马凳间距则为@500*500。

有的板钢筋规格较大，如采用直径ф14，那么马凳间距可适当放大。

总之马凳设置的原则是固定牢上层钢筋网，能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。

板厚很小时可不配置马凳，如小于100MM的板马凳的高度小于50mm，无法加工，可以用短钢筋头或其它材料代替。

总而言之，马凳的设置要符合够用适度的原则，既能满足要求又要节约资源。

定额对马凳的规定有些地方定额对马凳筋的计算有明确规定，那么按定额规则计算，但这个计算结果只能用于预算和结算不能用于施工下料，因为它仅仅是个重量，而不是从它本身的功能和受力特征来计算，如浙江定额规定：设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。

筏板马凳筋施工方案一、项目概述：为了满足建筑工地上临时用工作马凳的需要，本施工方案提供了一种简单、方便、经济、稳定的筏板马凳筋施工方案。

二、材料准备：1. 建筑用筏板：采用厚度为15mm，规格为1500mm×600mm的筏板。

根据需要，按照标准尺寸切割。

2. 钢筋：直径为8mm的钢筋，根据设计要求进行切割。

3. 螺栓：螺栓长度为120mm，螺母和螺栓直径为8mm。

三、施工步骤：1.制作筏板底板：根据需要的马凳筋长度，将筏板切割成标准尺寸。

2.找准筋位：根据设计图纸要求找准筋位，使用笔在筏板上标记出筋孔位置。

3. 钻孔：使用电钻和8mm直径钻头，在筏板上钻孔。

每个筋孔间距为150mm。

4. 合理布置钢筋：根据设计要求，将长度为250mm的8mm钢筋插入筏板的筋孔中。

每个马凳筋需要插入三根钢筋。

5.固定钢筋：使用螺栓、螺母紧固钢筋，确保钢筋的稳固性。

6.修整钢筋：使用角磨机修整钢筋，在底板平齐的基础上，确保钢筋的长度和精准度。

7.浇筑混凝土：将准备好的混凝土倒入筏板内，确保混凝土充满筏板中的空隙。

8.整理表面：使用平坦工具整理马凳筋表面，清除多余的混凝土和杂质。

9.养护：根据混凝土的养护要求进行养护，保持筏板马凳筋的稳定性。

四、施工安全注意事项：1.钢筋操作时要戴上手套、护目镜等个人防护用品，以免伤害手部和眼睛。

2.钻孔时要注意周围的人员，确保安全距离。

3.在施工过程中，要随时检查钢筋的稳定性，确保筏板马凳筋的安全性和稳定性。

五、质量控制：1.筏板底板的尺寸应符合设计要求，并且表面平整。

2.钢筋的长度和直径应符合设计要求，位置准确。

3.混凝土浇注应完全充满筏板内的空隙，表面平整。

六、项目总结：筏板马凳筋施工方案采用简单的工艺，使用常规的材料，施工过程简单方便，经济实用。

施工后的筏板马凳筋具有稳定性好、使用寿命长的特点，能够满足建筑工地上临时用工作马凳的需要。

在施工过程中，要严格按照施工步骤进行操作，确保施工质量和施工安全。

马凳筋设置方案
马凳筋设置：根据施工需要在筏板、楼层板、上下层钢筋网片间设置马凳筋，设置密度为1m见方。

根据支撑高度不同马凳筋选用不同规格的钢筋原材：筏板（高度500mm）使用直径14mm钢筋制作；承台（高度1000mm）使用直径18mm钢筋制作；承台（高度1500mm 至2000mm的）使用直径20mm钢筋制作；承台（高度2500mm至3600mm 的）使用直径22mm钢筋制作；承台（高度4000mm的）使用直径25mm 钢筋制作；楼板（厚度250mm）使用直径12mm钢筋制作。

马凳筋高度根据实际高度进行调整，上沿平直段长度大于所支撑上层网片筋间距50mm，支撑高度低于2000mm两支撑脚长度为100mm，支撑高度大于2000mm(含2000mm)两支撑脚长度为150mm。

大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术,具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式，具体形式如下图所示：上图所示钢筋支架均由25钢筋制作而成，图中标注单位为mm，H 表示支架高度。

2、各形式钢筋支架适用范围及作用1）、支架错误!适用于基础四角，主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒.2）、支架○，2适用于基础边缘及中间部位，主要起架立作用，便于钢筋绑扎.3）支架错误!适用于钢筋绑扎完毕后加焊于错误!、错误!支架间,加强基础钢筋的整体稳定性，确保钢筋位置准确性。

3、各形式钢筋支架的布设1）、单层钢筋支架平面布置单层钢筋支架平面布置示意图2）、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图（注:当为三层以上时，相邻层错误!、错误!支架交错布置)顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图（注：当为三层以上时，中间相邻层错误!、错误!支架交错布置）以上图示均为钢筋支架布设示意图，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。

二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式，具体形式如下图所示：上图所示钢筋支架由16、14钢筋制作而成，16钢筋支架用于地下室底板、顶板负筋,14钢筋支架用于楼板负筋，图中标注单位为mm，H 表示支架高度。

2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m,呈梅花形布置，实际施工过程中可根据实际情况适当调整,但各支架间距应控制在1m以内。

（详见附图)三、钢筋支架制作及使用说明1、制作钢筋支架时,应结合施工图纸综合考虑结构部位、构件尺寸等关键因素，严格控制钢筋支架的制作高度。

马凳的概念马凳筋作为板的措施钢筋是必不可少的，从技术和经济角度来说有时也是举足轻重的，它既是设计的范畴也是施工范畴更是预算的范畴。

一些缺乏实际经验和感性认识的人往往对其忽略和漏算。

马凳不是个简单概念，但时至今日没有具体的理论依据和数据，没有通用的计算标准和规范，往往是凭经验和直觉。

不过道理弄明白了，也了解实际施工，那么计算马凳筋就不是件难事。

任何把简单的事情复杂化和把复杂的问题简单化都是有害的。

马凳，它的形状象凳子故俗称马凳，也称撑筋。

用于上下两层板钢筋中间，起固定上层板钢筋的作用。

当基础厚度较大时（大于800mm）不宜用马凳，而是用支架更稳定和牢固。

马凳钢筋一般图纸上不注，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做马凳，当然也可与板筋相同。

纵向和横向的间距一般为1米。

不过具体问题还得具体对待，如果是双层双向的板筋为ф8，钢筋刚度较低，需要缩小马凳之间的距离，如间距为@800*800，如果是双层双向的板筋为ф6马凳间距则为@500*500。

有的板钢筋规格较大，如采用直径ф14，那么马凳间距可适当放大。

总之马凳设置的原则是固定牢上层钢筋网，能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。

板厚很小时可不配置马凳，如小于100MM的板马凳的高度小于50mm，无法加工，可以用短钢筋头或其它材料代替。

总而言之，马凳的设置要符合够用适度的原则，既能满足要求又要节约资源。

定额对马凳的规定有些地方定额对马凳筋的计算有明确规定，那么按定额规则计算，但这个计算结果只能用于预算和结算不能用于施工下料，因为它仅仅是个重量，而不是从它本身的功能和受力特征来计算，如浙江定额规定：设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。

山西省的定额规定按照1根／m2计算，直径按照Φ12计算，很显然它不适用于施工。

筏板马凳筋设置规范尺寸
筏板马凳筋设置规范尺寸如下：
1、若基础厚是在1米左右的话，则应该选择使用18及以上的马
凳筋，而马凳筋的个数一般需要间隔1.2米就交错布置一个。

若基础
厚是在1.2米到1.5米之间的话，则应该选择使用22及以上的马凳筋，而马凳筋的个数则需要间隔1.2米就交错布置一个。

2、若基础厚是在50厘米左右的话，则应该选择使用14及以上的
马凳筋，而马凳筋的个数则需要间隔1米就交错布置一个。

若平台板
的厚度是在12厘米到15厘米之间的话，则应该选择使用10及以上的
马凳筋，而马凳筋的个数则需要间隔8厘米就交错布置一个。

3、若平台板的厚度是在20厘米之间的话，则应该选择使用12及
以上的马凳筋，而马凳筋的个数则需要间隔80厘米就交错布置一个。

若基础厚的数值大约80厘米时，一般不适合安装马凳，应该选择使用
钢筋支架，这样会更加牢固安全一些。

,yAf R ϕ=筏板钢筋马凳筋设计实例陕西建筑职工大学李柏雄某工程筏板厚2.4m。

筏板配筋C 25@130。

筏板保护层，上面取25mm；下面取50mm。

这样，马凳筋长度L=2400-25-50-4×25=2225mm我们按照“混凝土结构工程施工规范”GB 50666-2011（下面简称规范）设计和验算筏板钢筋的马凳筋。

先按照受压构件允许长细比确定马凳筋的直径。

由规范4.3.12条，马凳筋允许长细比[λ]=180马凳筋上下焊接，可以看做固定端。

这样，马凳筋计算长度L 0=0.5L=0.5×2225=1113mm马凳筋回转半径i =d/4马凳筋长细比λ=L 0/i ≦180马凳筋回转半径i ≧L 0/180=1113/180=6.18mm马凳筋直径d=4i ≧4×6.18=24.7mm取马凳筋直径为25mm再由马凳筋承载力决定马凳筋间距。

一根C 25马凳筋承载力设计值2,/360mm N f y =KNAf R y 5.2610360491150.03-,=⨯⨯⨯==ϕΦ:稳定系数马凳筋回转半径i =d/4=25/4=6.25mm马凳筋长细比λ=L 0/i =1113/6.25=178由规范附录表B.0.1C 级钢筋即HRB 400,钢筋屈服强度f yk =400N/mm 2（这里，f yk ,就是钢结构设计规范的f y ）由钢结构设计规范GB 50017-2003附录C 表C-1查钢结构设计规范附录C 表C-1Φ=0.150由混凝土结构设计规范GB 50010-2002表4.2.3-1钢筋C 的抗压设计强度C 25钢筋面积A=491mm 2于是一根C 25马凳筋承载力设计值初步确定马凳筋双向间距均2.08m（0.13×16=2.08m.即16根筏板钢筋间距）这样，一根马凳筋承受的筏板顶部钢筋自重标准值为(2.08/0.13）×2.08×2×38.5×10-3=2.6KN式中，38.5N/m 是C 25钢筋自重标准值另外，筏板钢筋绑扎好以后，还要绑扎剪力墙插筋。

较厚筏板基础中措施马凳钢筋的设计摘要：目前，筏板基础中的措施马凳钢筋在施工中起到重要的作用，随着建筑高度的增加厚度越来越厚，对于在较厚筏板基础中的马凳钢筋的设计要求越来越多，因此，对于马凳筋的各种设计很有必要，本文对马凳钢筋进行了新的设计。

关键词：马凳钢筋；设计；应用0 引言随着建筑行业的迅猛发展，超高层建筑成为了主流，桩筏基础作为超高层建筑的首选基础形式在实际工程中应用越来越广泛，对于筏板基础来讲，随着建筑高度的不断增加，其厚度也越来越厚，而马凳作为板的措施钢筋也是必不可少的，它既是设计的范畴也是施工的范畴更是预算的范畴。

1 马凳筋马凳，它的形状像凳子所以叫马凳，也叫撑筋，设置在上下两层板钢筋中间，起到固定上层板钢筋的作用。

马凳钢筋一般不会在图纸上标注出来，一些个例会由施工技术人员在施工组织设计中详细的标明其规格、长度、间距，同时马凳的设置要符合够用适度的原则，既能满足要求又要节约资源。

2 普通马凳钢筋的设置及规格由于马凳钢筋的特殊性，其在相应的规范中没有明确的要求，根据验收规范和过往的施工经验可以总结出一些普通的马凳钢筋的规格和设置要求。

（1）当板厚H≤140mm，板受力筋和分布筋直径不大于B10时，马凳钢筋可采用B8。

（2）当140 mm<H≤200 mm，板受力筋直径不大于12 mm时，马凳钢筋可采用B10。

（3）当200 mm<H≤300 mm时，马凳钢筋可采用B12。

（4）当300 mm<H≤500 mm时，马凳钢筋可采用B14。

（5）当500 mm<H≤700 mm，时，马凳钢筋可采用B16。

（6）厚度大于800 mm时，最好采用钢筋支架或角钢支架。

在施工过程中，相关技术人员要对马凳做专门的施工组织设计，并有一些注意事项：首先，马凳需具备一定的刚度，能够保证施工人员在上面进行踩踏时板上部钢筋不发生扭曲和下陷；其次，马凳钢筋的排列一般按矩形或者梅花形进行布置，矩形布置更为普遍，排列时要注意方向一致；最后一点，为了避免工程结算时产生争议，须对马凳办理必要的手续和签证，由施工单位根据实际制作情况，以工程联系单的方式提出，报监理及建设单位确认。

筏板钢筋的马凳筋筏板钢筋的面筋要用马凳筋支撑。

下面是一个马凳筋计算的例子。

筏板钢筋为C28@160.筏板厚1.7m。

马凳筋采用C20@2200。

马凳筋验算：马凳筋上下焊在筏板的主筋上。

焊缝长≥100mm。

可以认为马凳筋上下是固定端。

计算长度为 1.544×0.5=0.772m。

马凳筋受的荷载：一根马凳筋的负荷范围为2.2×2.2m筏板筋自重标准值：（2.2/0.16）×2.2×2×48.3×10-3=2.92KN式中，48.3N/m是C28钢筋自重标准值施工活荷载1KN/m2荷载设计值N=2.92×1.2+1×2.2×2.2×1.4=3.5+6.78=10.28KNC20钢筋的回转半径i=0.499cm面积A=3.142cm2长细比λ=77.2/0.499=155≈[λ]=150φ=0.32N/(ΦA)=10.28×103/(0.32×314.2)=102N/mm2<f=360N/mm2可见马凳筋的直径是由允许长细比控制的。

不是由承载力控制的。

为保持基础钢筋网的侧向稳定，在每根马凳筋旁焊斜钢筋。

实际施工中，马凳筋与筏板钢筋只是电焊，焊接长度很短。

这种做法是错误的。

马凳筋与基础钢筋的焊接必须采用有一定长度的角焊缝。

钢结构设计规范GB50017-20038.2.7条规定:侧面角焊缝或正面角焊缝的计算长度不得小于8h(角焊缝的f焊脚尺寸)和40mm。

否则，会使钢筋变脆。

筏板主筋形成一个整体网片，可以承受施工荷载。

不必验算。

下面照片中，马凳筋的间距为1.5m×2m,在筏板网片钢筋上，放置了很多钢筋，筏板网片钢筋也没有下垂变形：可见，在施工荷载和钢筋自重作用下，筏板网片钢筋是不会有问题的。

其实，本例马凳筋不必用C20@2200。

用,20@2200就可以了。

不过，当时工地的钢筋都是3级钢，没有1级钢。

精心整理
5筏板钢筋的绑扎
钢筋网的绑扎。

双向主筋的钢筋网，须经将全部钢筋交叉点绑牢，绑扎时应注意相邻绑扎点的铁丝扣要成八字形，以避免网片歪斜变形。

基础底板的上层钢筋网片下面应设置马凳，以保证钢筋位置正确。

马凳按以下规则要求进行布设，马凳应与网片钢筋绑扎牢固。

本工程基础均为筏板基础。

为了保证钢筋保护层厚度及钢筋绑扎质量，针对主楼、车库的钢筋设
级Φ22
的10倍。

接头不宜位于构件最大弯矩处。

根据设计图纸检查钢筋的型号、直径、根数、间距是否正确，特别检查支座负弯矩筋的数量。

检查钢筋接头的位置及接头长度是否符合规定。

检查钢筋保护层厚度是否符合要求。

检查钢筋绑扎是否牢固，有无松动现象。

检查钢筋是否清洁。

示意图如图5.4-12所示。

板筋绑扎坚持先弹线，后摆放受力主筋、分布筋，如图5.4-13。

预埋件、电线管、预留孔等及时配合安装。

精心整理
图5.4-13弹线绑扎
图5.4-12杂物清理示意图。
