筏板钢筋马凳筋设计实例

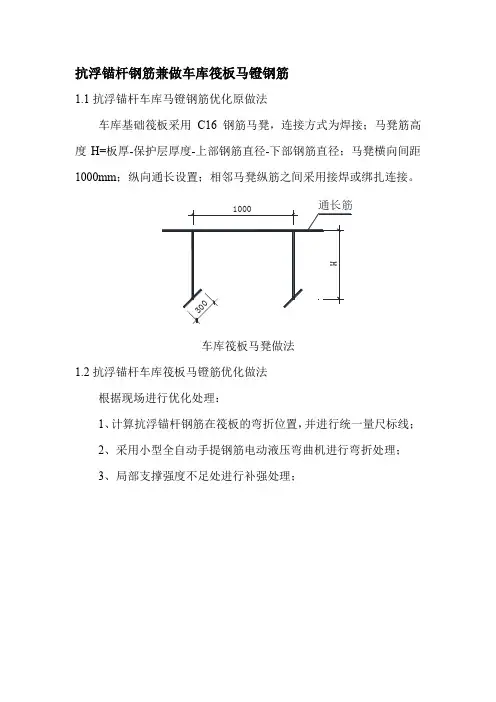

抗浮锚杆钢筋兼做车库筏板马镫钢筋
1.1抗浮锚杆车库马镫钢筋优化原做法
车库基础筏板采用C16钢筋马凳，连接方式为焊接；马凳筋高度H=板厚-保护层厚度-上部钢筋直径-下部钢筋直径；马凳横向间距1000mm；纵向通长设置；相邻马凳纵筋之间采用接焊或绑扎连接。

车库筏板马凳做法
1.2抗浮锚杆车库筏板马镫筋优化做法
根据现场进行优化处理：
1、计算抗浮锚杆钢筋在筏板的弯折位置，并进行统一量尺标线；
2、采用小型全自动手提钢筋电动液压弯曲机进行弯折处理；
3、局部支撑强度不足处进行补强处理；。

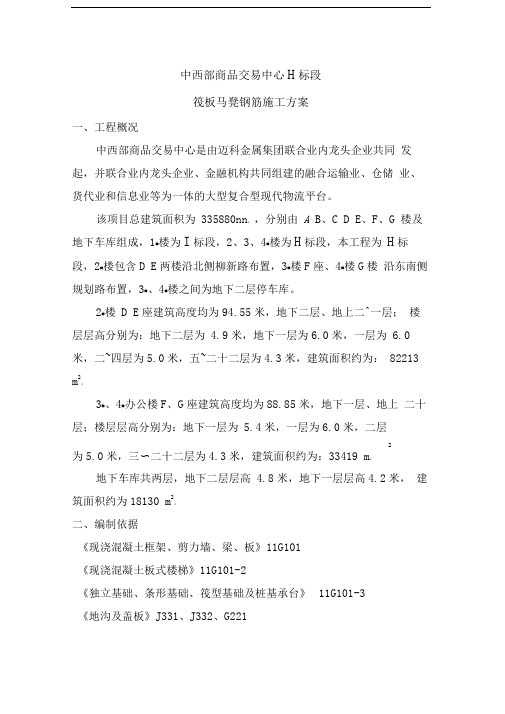

中西部商品交易中心H标段筏板马凳钢筋施工方案一、工程概况中西部商品交易中心是由迈科金属集团联合业内龙头企业共同发起，并联合业内龙头企业、金融机构共同组建的融合运输业、仓储业、货代业和信息业等为一体的大型复合型现代物流平台。

该项目总建筑面积为335880nn，，分别由A B、C D E、F、G 楼及地下车库组成，1#楼为I标段，2、3、4#楼为H标段，本工程为H标段，2#楼包含D E两楼沿北侧柳新路布置，3#楼F座、4#楼G楼沿东南侧规划路布置，3#、4#楼之间为地下二层停车库。

2#楼D E座建筑高度均为94.55米，地下二层、地上二^一层；楼层层高分别为：地下二层为4.9米，地下一层为6.0米，一层为6.0米，二~四层为5.0米，五~二十二层为4.3米，建筑面积约为：82213 m2，3#、4#办公楼F、G座建筑高度均为88.85米，地下一层、地上二十层；楼层层高分别为：地下一层为5.4米，一层为6.0米，二层2为5.0米，三〜二十二层为4.3米，建筑面积约为：33419 m，地下车库共两层，地下二层层高4.8米，地下一层层高4.2米，建筑面积约为18130 m2，二、编制依据《现浇混凝土框架、剪力墙、梁、板》11G101《现浇混凝土板式楼梯》11G101-2《独立基础、条形基础、筏型基础及桩基承台》11G101-3《地沟及盖板》J331、J332、G221《防空地下室结构设计》FG01-05《型钢混凝土组合机构构造》04SG523中西部商品交易中心H标段施工图设计要求。

三、马凳钢筋的选择因图纸未明确规定马凳筋的使用规格，结合工程实际以及以往的施工经验，制定关于本工程钢筋工程中2#、3#、4#楼及地下车库马凳筋的使用，钢筋型号为三级钢直径为32mm间距为1200mm马凳筋支撑均采用东西方向、南北方向双向布置。

1.混凝土梁高在1.2米及以上者，梁两侧均增加梁钢筋斜撑固定，斜撑筋直径为32mm上部焊接固定在面筋处，下部固定于地面，与地面成45°夹角，支撑点间距1200mm2.梁下部设计有双排钢筋时，且上排钢筋无法与箍筋连接固定时，需增设垫筋，其计算长度L=B-5cm （B为梁宽），垫筋直径25mm 梁长（跨间长度）三6米时，按四处计；梁长＞6米时，按五处计。

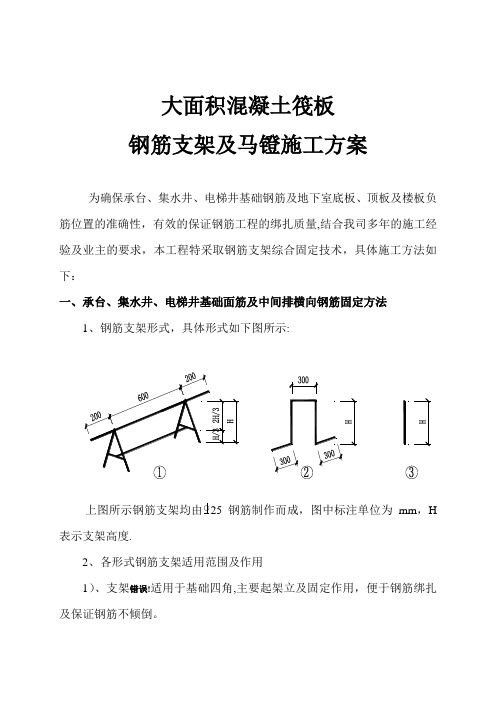

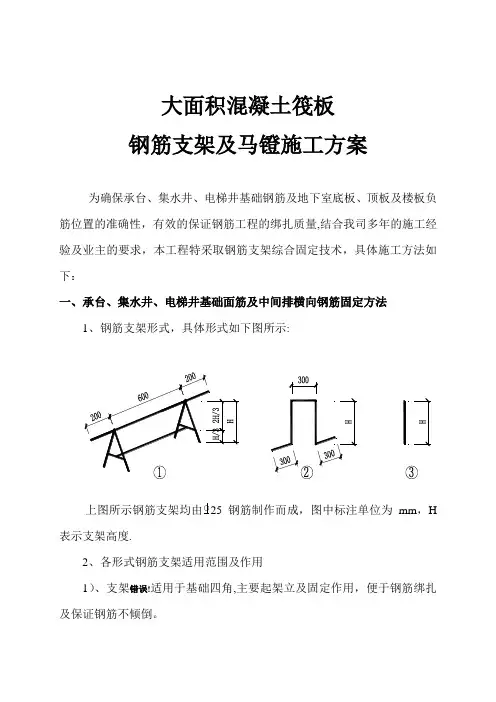

大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量,结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式，具体形式如下图所示:上图所示钢筋支架均由25钢筋制作而成，图中标注单位为mm，H 表示支架高度.2、各形式钢筋支架适用范围及作用1）、支架错误!适用于基础四角,主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒。

2)、支架错误!适用于基础边缘及中间部位,主要起架立作用，便于钢筋绑扎。

3)支架错误!适用于钢筋绑扎完毕后加焊于错误!、错误!支架间，加强基础钢筋的整体稳定性，确保钢筋位置准确性.3、各形式钢筋支架的布设1)、单层钢筋支架平面布置单层钢筋支架平面布置示意图2）、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图（注：当为三层以上时，相邻层○2、○3支架交错布置）顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图（注：当为三层以上时，中间相邻层错误!、错误!支架交错布置）以上图示均为钢筋支架布设示意图,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内.二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式,具体形式如下图所示:上图所示钢筋支架由16、14钢筋制作而成,16钢筋支架用于地下室底板、顶板负筋，14钢筋支架用于楼板负筋，图中标注单位为mm，H表示支架高度.2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m,呈梅花形布置,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。

(详见附图）三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素，严格控制钢筋支架的制作高度。

大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式，具体形式如下图所示：上图所示钢筋支架均由】25钢筋制作而成，图中标注单位为mm, H 表示支架高度。

2、各形式钢筋支架适用范围及作用1）、支架□适用于基础四角，主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒2）、支架C2适用于基础边缘及中间部位，主要起架立作用，便于钢筋绑扎。

工13）支架G 适用于钢筋绑扎完毕后加焊于O 1、②支架间，加强基础钢筋 的整体稳定性，确保钢筋位置准确性。

3、各形式钢筋支架的布设 1）、单层钢筋支架平面布置单层钢筋支架平面布置示意图2）、双层或多层钢筋支架布置g oTL -oggO• JT 7Ogru • —110001000100010004 T卜- J E--------------------- t二层钢筋支架平面布置示意图Og B ■!JL —gO JLJLA1000 ・----------- ----JL1000 1000 1000中间层钢筋支架平面布置示意图（注：当为三层以上时，相邻层O 2、㊂支架交错布置）100010001000------ t----------------------- “顶层钢筋支架平面布置示意图••慕础垫层多层钢筋支架立面布置示意图（注：当为三层以上时，中间相邻层O 2、包支架交错布置）以上图示均为钢筋支架布设示意图，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式，具体形式如下图所示:上图所示钢筋支架由丨16、丨14钢筋制作而成，丨16钢筋支架用于地下室底板、顶板负筋，丨14钢筋支架用于楼板负筋，图中标注单位为mm, H 表示支架高度。

大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式,具体形式如下图所示:上图所示钢筋支架均由25钢筋制作而成,图中标注单位为mm,H表示支架高度。

2、各形式钢筋支架适用范围及作用1）、支架错误!适用于基础四角,主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒。

2）、支架错误!适用于基础边缘及中间部位，主要起架立作用,便于钢筋绑扎。

3）支架○3适用于钢筋绑扎完毕后加焊于错误!、错误!支架间，加强基础钢筋的整体稳定性，确保钢筋位置准确性.3、各形式钢筋支架的布设1）、单层钢筋支架平面布置单层钢筋支架平面布置示意图2)、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图(注：当为三层以上时，相邻层○，2、错误!支架交错布置）顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图（注:当为三层以上时，中间相邻层错误!、错误!支架交错布置) 以上图示均为钢筋支架布设示意图，实际施工过程中可根据实际情况适当调整,但各支架间距应控制在1m以内。

二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式,具体形式如下图所示:上图所示钢筋支架由16、14钢筋制作而成，16钢筋支架用于地下室底板、顶板负筋,14钢筋支架用于楼板负筋，图中标注单位为mm，H 表示支架高度。

2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m，呈梅花形布置，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。

（详见附图）三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素,严格控制钢筋支架的制作高度.2、钢筋绑扎过程中，应严格按照图纸及施工方案进行钢筋支架的布设,不同形式及高度的钢筋支架不得混用，确保钢筋位置的准确性。

大面积混凝土筏板钢筋支架及马镫施工方案为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性，有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式，具体形式如下图所示：上图所示钢筋支架均由25钢筋制作而成,图中标注单位为mm，H表示支架高度.2、各形式钢筋支架适用范围及作用1)、支架错误!适用于基础四角，主要起架立及固定作用,便于钢筋绑扎及保证钢筋不倾倒。

2)、支架错误!适用于基础边缘及中间部位，主要起架立作用,便于钢筋绑扎。

3）支架错误!适用于钢筋绑扎完毕后加焊于错误!、错误!支架间，加强基础钢筋的整体稳定性,确保钢筋位置准确性。

3、各形式钢筋支架的布设1)、单层钢筋支架平面布置单层钢筋支架平面布置示意图2）、双层或多层钢筋支架布置二层钢筋支架平面布置示意图中间层钢筋支架平面布置示意图（注：当为三层以上时，相邻层错误!、错误!支架交错布置）顶层钢筋支架平面布置示意图多层钢筋支架立面布置示意图(注:当为三层以上时,中间相邻层错误!、错误!支架交错布置）以上图示均为钢筋支架布设示意图,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。

二、地下室底板、顶板及楼板负筋固定方法1、钢筋支架形式,具体形式如下图所示：上图所示钢筋支架由16、14钢筋制作而成,16钢筋支架用于地下室底板、顶板负筋,14钢筋支架用于楼板负筋,图中标注单位为mm，H表示支架高度。

2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m，呈梅花形布置，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内.(详见附图)三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素,严格控制钢筋支架的制作高度。

钢筋支架及马凳筋施工方案为确保地下裙楼承台、防水板；集水井、电梯井基础钢筋及主楼地下室底板、顶板及板筋位置的准确性,有效的保证钢筋工程的绑扎质量，结合我司多年的施工经验及业主的要求，本工程特采取钢筋支架综合固定技术，具体施工方法如下：一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式,具体形式如下图所示：上图所示钢筋支架均由25钢筋制作而成，图中标注单位为mm，H 表示支架高度.2、各形式钢筋支架适用范围及作用1）、支架错误!适用于基础四角,主要起架立及固定作用，便于钢筋绑扎及保证钢筋不倾倒。

2）、支架错误!适用于基础边缘及中间部位，主要起架立作用，便于钢筋绑扎.3）支架错误!适用于地下车库底板钢筋加强基础钢筋的整体稳定性，确保钢筋位置准确性。

3、各形式钢筋支架的布设1）、基础筏板钢筋支架平面布置钢筋支架平面布置示意图以上图示均为钢筋支架布设示意图,实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内.二、地下室顶板及楼板负筋固定方法1、钢筋支架形式，具体形式如下图所示:上图所示钢筋支架由16、14钢筋制作而成，16钢筋支架用于地下室底板、顶板负筋，14钢筋支架用于楼板负筋，图中标注单位为mm，H表示支架高度。

2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m,呈梅花形布置，实际施工过程中可根据实际情况适当调整，但各支架间距应控制在1m以内。

三、钢筋支架制作及使用说明1、制作钢筋支架时，应结合施工图纸综合考虑结构部位、构件尺寸等关键因素，严格控制钢筋支架的制作高度.2、钢筋绑扎过程中，应严格按照图纸及施工方案进行钢筋支架的布设，不同形式及高度的钢筋支架不得混用，确保钢筋位置的准确性。

3、板面负筋支架下应垫设砂浆垫块,以防止板底出现露筋现象，避免因露筋出现锈蚀而影响正常建筑物的正常使用。

附图一双向通长板面负筋支架平面布置示意图附图一非双向通长板面负筋支架平面布置示意图。

工程名称 落堤城中村改造 永威·梅隆郡一期项目 编 号 交底日期 2018-10-16
施工单位 中铁建设集团有限公司
分项工程名称 交底摘要
钢筋马凳施工技术交底
页 数
共2页 第2页
签 字 栏
交底人
审核人
图2-1楼板钢筋马凳及安放
3、注意事项
（1）自本交底下发之日起，所有钢筋马凳按此交底加工。

（2）所上报钢筋料单中须列明钢筋马凳。

（3）所有钢筋马凳优先使用废料进行加工，禁止直接截取钢筋原材。

（4）要求钢筋马凳焊接牢固，加工完成后，经项目部验收合格后方可用于作业面。

施工方案报审表工程名称:青岛碧桂园地块二(18#-26#楼高层区）工程青岛碧桂园地块二（18＃-26＃楼高层区）工程马凳筋施工方案山东奥华建筑安装工程有限公司编制日期:2014年5月1日目录一、编制依据 (1)二、工程概况 (1)三、板筋保护层控制措施 (1)四、施工控制措施 (2)五、施工注意事项 (2)附件一：1100mm厚主楼筏板马凳筋大样图及现场施工图片 (4)附件二：400mm厚车库筏板马凳筋大样图及现场施工图片 (5)附件三：200mm厚车库顶板马凳筋大样图及现场施工图片 (6)附件四：主楼楼板成品马凳筋大样图及现场施工图片 (7)一、编制依据1、青岛碧桂园地块二（18＃—26＃楼高层区）工程施工图纸;2、《钢筋焊接及验收规范》；3、《建筑工程施工质量验收统一标准》。

二、工程概况青岛碧桂园地块二(18＃—26#楼高层区）工程位于青岛市城阳区棘洪滩街道院后庄村，204国道北侧.该工程由青岛城阳碧桂园房地产开发有限公司开发，山东奥华建筑安装工程有限公司承建,监理单位为青岛泰丰建设监理有限公司。

总建筑面积108742m2，标准层层高3m，地下室共1层，地上16/26层，筏板基础，框剪结构.三、板筋保护层控制措施1、垫块垫块采用预制砂浆垫块，垫块厚度需满足板筋保护层厚度，间距不大于800mm；2、20#-24＃主楼筏板筏板厚1100mm，马凳筋通长布置,水平间距1.6m,为保证上下钢筋网片符合要求，现场采用焊制钢筋作为斜支撑，详见附件一;马镫筋高度H=筏板厚度-上下相应钢筋直径—上下钢筋保护层3、2#车库筏板厚400mm，马凳筋通长布置,水平间距2m，详见附件二；马镫筋高度H=筏板厚度-上下相应钢筋直径-上下钢筋保护层4、2#车库顶板厚200mm，马凳筋布置为1个/m2，详见附件三;马镫筋高度H=顶板厚度-上下相应钢筋直径—上下钢筋保护层5、主楼楼板双层钢筋网片及顶部有负弯曲筋的部位采用成品马镫，马凳筋间距800mm布置，距梁边300mm。
