室内给水管道安装工程样本

室内给水管道安装工程技术交底记录文本一、施工交底人员1.项目经理：XXX2.安装工：XXX3.工程质检员：XXX二、施工内容1.安装位置根据设计图纸要求，给水管道的安装位置需要与图纸上的位置一致。

在安装过程中，需要注意与其他管道和设备之间的间距，以便日后维修和保养。

2.材料选择给水管道的材料选择要符合国家标准和设计要求。

管道材料可以选择为PVC管道、铜管或者钢管等。

管件和连接件也需要根据设计要求选择，并确保质量合格。

3.施工工序（1）测量与划线：在安装之前，需要仔细测量管道的位置和长度，并标记出正确的位置。

（2）切割与修整：根据测量结果，使用相应工具对管道进行切割和修整，保证管道的长度和形状符合要求。

（3）连接与固定：根据设计要求和工程图纸，使用适当的连接件和固定件对管道进行连接和固定，确保管道的牢固和密封性。

（4）测试与检查：安装完毕后，需要进行管道的测试和检查，以确保管道能够正常运行并且没有泄漏。

4.安全措施（1）施工人员需佩戴必要的安全装备，如安全帽、安全鞋等。

（2）施工现场需设置明显的安全警示标志，并做好现场围挡，以防止他人进入施工区域。

（3）施工过程中需注意防火、防爆等安全事项，杜绝使用明火或违规操作。

（4）使用施工设备和工具时，要确保设备功能正常、工具完好，遵守操作规程。

三、质量要求与验收标准1.管道牢固：管道与管件连接紧密，没有松动或游动的情况。

2.管道无渗漏：经过测试和检查，管道无渗漏现象。

3.管道表面光洁：管道表面无毛刺、氧化或污染等问题。

4.管道标识清晰：对于通过墙壁、地面或天花板的管道，需要设置明显的标识，以便于日后的维护和维修。

四、施工交底内容记录1.施工安全措施：包括佩戴安全装备、施工现场安全警示标志设置、防火防爆措施、施工设备和工具的使用规程等。

2.施工流程：详细记录施工过程中的测量、切割、连接、固定、测试和检查等工序，确保每一步都符合设计要求和施工规范。

3.材料和设备使用：记录使用的管道材料和连接件，确保符合国家标准和设计要求；同时记录使用的施工设备和工具，并确保其正常工作和完好状态。

室内给排水管道专项工程施工方案一、工程概述本工程为室内给排水管道系统的改造工程，项目涉及排污管、雨水管、给水管等方面。

施工内容包括拆除旧管道，更换新管道，增设接口等工作。

二、施工方法1. 施工前准备1.1 对施工区域进行清理，将杂物、建筑废弃物等全部清除。

1.2 确定好施工图纸和各项技术标准，确保与设计方案一致。

1.3 开始施工前对施工设备、工具、材料进行检查，确保其质量达到要求。

2. 施工过程2.1 拆除旧管道：根据设计要求，使用相应的机械设备对旧管道进行拆除。

2.2 设计新管道走向：根据设计要求，重新设计新的管道走向并标明位置。

2.3 安装新管道：依据设计，开始将新管道进行安装，确保管道牢固，并按照设计标准进行安装。

2.4 增设接口：根据现场情况，如有需要，对部分管道进行增设接口工作。

2.5 排污管压力测试：在管道安装完毕后，进行排污管的压力测试。

2.6 试水测试：在安装好给水管道后，进行试水测试，确保水流通畅，无渗漏现象。

3. 施工后工作3.1 清理施工区域：将施工区域进行全部清理，并移除所有的施工设备和材料。

3.2 安装完新管道后，必须进行材料验收。

一旦发现材料不符合施工标准，应及时更换。

3.3 进行最终的检查，确保所有管道与周边设备无矛盾，并查验防水、防腐、保温等工作是否图样符合执行。

三、安全措施3.1 操作人员必须具备相关的施工技能，年龄不得小于18周岁。

3.2 在工程施工过程中，必须贯彻落实“安全第一”的原则，严格遵守国家和行业的各项安全规定。

3.3 在工程施工过程中，必须对施工现场进行严格的管控，防止人员和外来物品进入施工现场影响施工进度。

四、质量保证4.1 本工程的主材均选自准入名单，并在材料到货时进行检测，确保材料符合国家施工标准。

4.2 工程施工质量保证期不少于两年，并提供相应的保修证明。

五、验收标准工程质量必须符合国家安全和环保标准，并达到设计方案的施工标准。

在工程验收时，必须邀请业主及设计方代表参与，确保工程质量完好。

茗软室内给水管道安装工程技术交底记录项目名称：XXX室内给水管道安装工程项目地点：XXX施工单位：XXX公司施工日期：XXXX年XX月XX日一、施工准备1.1施工前的准备根据设计图纸和施工方案要求，我们进行了详细的施工准备工作，包括搬运材料、组织施工人员、检查施工设备等。

1.2施工方案的制定在施工前，施工负责人和相关技术人员根据设计图纸和实际情况制定了详细的施工方案，包括管道敷设路线、管道连接方式、阀门和支架的安装位置等。

二、施工过程2.1给水管道敷设根据施工方案，我们首先进行了给水管道的敷设工作。

敷设过程中，我们对管道进行了清洗和消毒处理，确保给水管道的卫生合格。

2.2管道连接给水管道连接采用了焊接和螺纹连接两种方式。

焊接连接使用了电焊机进行焊接，焊接点进行了保温处理。

螺纹连接使用了管螺纹连接件进行连接，连接处进行了密封处理。

2.3阀门和支架安装根据设计图纸和施工方案，我们在管道上安装了相应的阀门和支架。

阀门的安装位置考虑了操作方便和维护便捷的因素，支架的安装位置考虑了管道的承重和稳定性。

2.4管道固定为保证管道的牢固和安全，我们在管道敷设过程中进行了固定处理。

采用了不锈钢管夹和支架进行固定，确保管道的牢固与稳定。

2.5消防设备连接为满足消防要求，我们根据设计要求将给水管道与消防设备进行了连接。

连接方式采用了焊接和螺纹连接。

三、施工质量控制3.1材料质量控制我们在施工前对所使用的管材、阀门、支架等进行了检查，确保其质量符合标准和要求。

3.2施工质量控制在施工过程中，我们严格按照施工方案和操作规范进行施工，确保每个环节都符合施工要求和标准。

3.3施工记录和报验我们对施工过程进行了详细的记录，包括材料的使用情况、施工的技术要点等。

施工完成后，我们将进行施工质量检查，并将相应的记录和报验材料提交相关部门。

四、安全施工措施4.1施工现场安全措施我们在施工现场设置了明显的安全警示标志，划定了安全区域，设置了防护措施，确保施工过程中的安全。

室内给水管道安装工程施工方案文章剔除格式错误和明显有问题的段落后，改写如下：工艺流程1、安装准备：在开始安装前，要认真熟悉图纸，根据设计要求做好准备工作。

参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。

若有问题，应及时与设计和有关人员研究解决，并办好变更洽商记录。

2、预制加工：按照设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上。

然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对），并按管段分组编号。

3、干管安装：1）给水镀锌管安装：安装时从端头开始操作，端头加好临时丝堵以备试压用。

把预制完的管道运到安装部位按编号依次排开。

安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣。

安装完后找直找正，复核甩口的位置、方向及变径无误。

清除麻头，所有管口要加好临时丝堵。

水平干管安装距墙、柱表面距离应符合表一的规定。

2）管道的穿墙处均要加好套管及固定支架。

3）给水管管径≥70时，管道设计采用焊接法兰连接，管材和法兰根据设计压力选用，镀锌管道安装时不得污染，焊接法兰处应做防腐处理。

4、立管安装：1）立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，依次安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。

外露丝扣和镀锌层破损处刷好防锈漆。

支管甩口均加好临时丝堵。

立管阀门安装朝向应便于操作和修理。

安装完后用线坠吊直找正，配合土建堵好楼板洞。

2）立管暗装：竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。

立管安装后吊直找正，用卡件固定。

支管的甩口应露明并加好临时丝堵。

3）给水立管距墙净距应符合表二的要求。

6、支管安装：安装支管时，需要依次将预制好的支管从立管甩口安装，并根据管道长度适当加好临时固定卡。

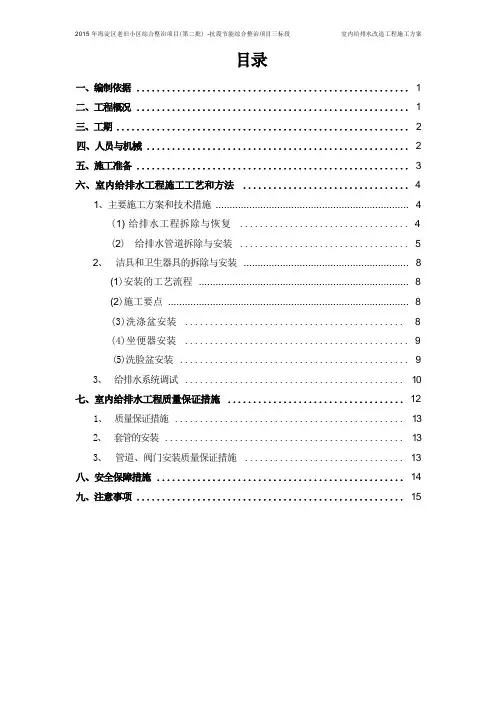

(1) (1) (2) (2) (3) (4)1、主要施工方案和技术措施 (4)(1) 给排水工程拆除与恢复 (4)(2) 给排水管道拆除与安装 (5)2、洁具和卫生器具的拆除与安装 (8)(1)安装的工艺流程 (8)(2)施工要点 (8)(3)洗涤盆安装 (8)(4)坐便器安装 (9)(5)洗脸盆安装 (9)3、给排水系统调试 (10) (12)1、质量保证措施 (13)2、套管的安装 (13)3、管道、阀门安装质量保证措施 (13) (14) (15)1、施工图(1)北京市海淀区老旧小区抗震节能综合改造施工图纸。

(2) 《建筑给水排水设计规范》 (GB50015—2003) (2009 年版)；(3)《建筑排水硬聚乙烯管道工程技术规程》(CJJ/T29—98)；(4)《高层民用建筑设计防火规范》(GB50045-95) (2005 年版)(5) 《建筑给水排水及采暖工程施工质量验收规范》(GB50242—2002).(6) 《节水型生活用水器具》CJ164—2002(7)国家现行的有关标准、规范、建筑质量管理条例。

本工程此次改造涉及到25 个小区建筑面积为289719.98 m2 ,小区名称是：海淀昌运宫9＃院、海淀北洼路7#院、增光路40#院、二里沟中街44＃院、北洼路46＃院、北洼路50#院、永定路1＃院、田村路48#院、北蜂窝路15#、永定路127#、阜成路北甲9＃楼、羊坊店村北5#楼、羊坊店东路西小区、小马厂建安宿舍、车公庄西路16# 院、万寿寺北里小区、三虎桥南路17#院、永定路15＃楼、阜成路北小区、金沟河15 、17＃院、翠微路南里小区、甘家口丁楼、西三环北路105#院、西三环北路105#院12、13＃楼、复兴路32＃院等。

本工程给水修改包括立管、干管、出户管及表前管道(不包括水表)；排水修改包括立管、干管、出户管及户内支管。

本工程水源为市政自来水，水压为0.3MPa，供水方式1—5 层由小区外网直接供水，6—14 层由水泵房加压供水至屋顶水箱间，再分流至户内。

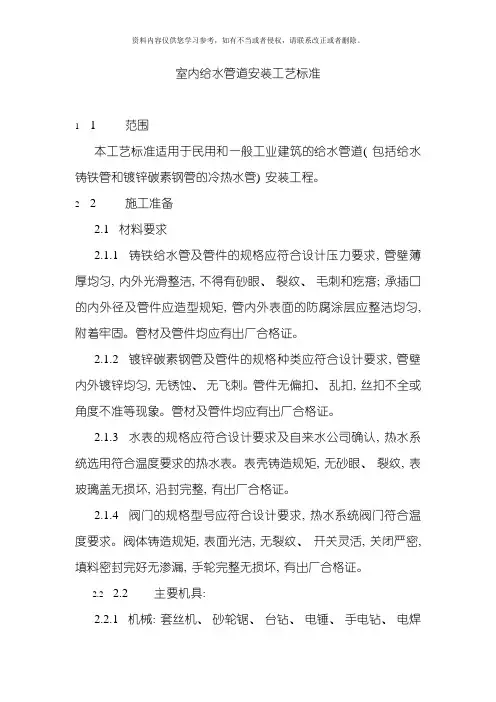

室内给水管道安装工艺标准1 1 范围本工艺标准适用于民用和一般工业建筑的给水管道( 包括给水铸铁管和镀锌碳素钢管的冷热水管) 安装工程。

2 2 施工准备2.1 材料要求2.1.1 铸铁给水管及管件的规格应符合设计压力要求, 管壁薄厚均匀, 内外光滑整洁, 不得有砂眼、裂纹、毛刺和疙瘩; 承插口的内外径及管件应造型规矩, 管内外表面的防腐涂层应整洁均匀, 附着牢固。

管材及管件均应有出厂合格证。

2.1.2 镀锌碳素钢管及管件的规格种类应符合设计要求, 管壁内外镀锌均匀, 无锈蚀、无飞刺。

管件无偏扣、乱扣, 丝扣不全或角度不准等现象。

管材及管件均应有出厂合格证。

2.1.3 水表的规格应符合设计要求及自来水公司确认, 热水系统选用符合温度要求的热水表。

表壳铸造规矩, 无砂眼、裂纹, 表玻璃盖无损坏, 沿封完整, 有出厂合格证。

2.1.4 阀门的规格型号应符合设计要求, 热水系统阀门符合温度要求。

阀体铸造规矩, 表面光洁, 无裂纹、开关灵活, 关闭严密, 填料密封完好无渗漏, 手轮完整无损坏, 有出厂合格证。

2.2 2.2 主要机具:2.2.1 机械: 套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。

2.2.2 工具: 套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。

2.2.3 2.2.3 其它: 水平尺、线坠、钢卷尺、小线、压力表等。

2.3 作业条件:2.3.1 地下管道铺设必须在房心土回填夯实或挖到管底标高, 沿管线铺设位置清理干净, 管道穿墙处已留管洞或安装套管, 其洞口尺寸和套管规格符合要求, 坐标、标高正确。

2.3.2 暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装, 其型钢支架均应安装完毕并符合要求。

2.3.3 明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净, 托吊卡件均已安装牢固, 位置正确。

2.3.4 立管安装应在主体结构完成后进行。

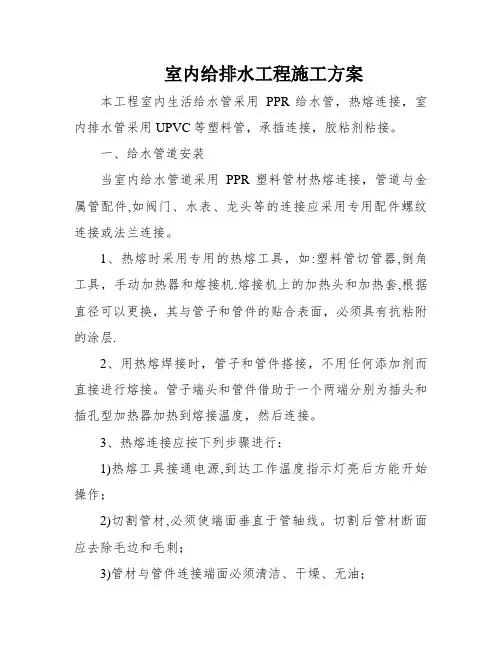

室内给排水工程施工方案本工程室内生活给水管采用PPR给水管，热熔连接，室内排水管采用UPVC等塑料管，承插连接，胶粘剂粘接。

一、给水管道安装当室内给水管道采用PPR塑料管材热熔连接，管道与金属管配件,如阀门、水表、龙头等的连接应采用专用配件螺纹连接或法兰连接。

1、热熔时采用专用的热熔工具，如:塑料管切管器,倒角工具，手动加热器和熔接机.熔接机上的加热头和加热套,根据直径可以更换，其与管子和管件的贴合表面，必须具有抗粘附的涂层.2、用热熔焊接时，管子和管件搭接，不用任何添加剂而直接进行熔接。

管子端头和管件借助于一个两端分别为插头和插孔型加热器加热到熔接温度，然后连接。

3、热熔连接应按下列步骤进行：1)热熔工具接通电源,到达工作温度指示灯亮后方能开始操作；2)切割管材,必须使端面垂直于管轴线。

切割后管材断面应去除毛边和毛刺；3)管材与管件连接端面必须清洁、干燥、无油；4）用卡尺和合适的笔在管端测量并标绘出热熔深度，热熔连接技术参数按材料使用说明书进行.5)熔接弯头或三通时，按设计图纸要求,应注意其方向，在管件和管材的直线方向上，用辅助标志标出其位置；6)连接时,无旋转地把管端导入加热套内,插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规定标志处。

加热时间必须满足的规定要求；7)达到加热时间后，立即把管材与管件从加热套与加热头上同时取下,迅速无旋转地直线均匀插入到所标深度，使接头处形成均匀凸缘。

4、管道安装时必须按不同管径和要求设置管卡或吊架,位置应准确，埋设要平整，管卡与管道接触应紧密，但不得损伤管道表面。

5、明管敷设的支吊架作防膨胀的措施时，应按固定点要求施工。

管道的各配水点、受力点以及穿墙支管节点处，应采取可靠的固定措施。

6、管道嵌墙暗敷时,墙槽深度为De+20mm，宽度De+40-60mm，凹槽表面必须平整，不得有尖角等凸起物,管道试压合格后，墙槽用M7.5级水泥沙浆填补密实，管道暗敷处地坪面层内，应按设计图纸位置进行,如现场施工有更改,应作号图示记录，并在现场标注,防止二次粉饰损坏。

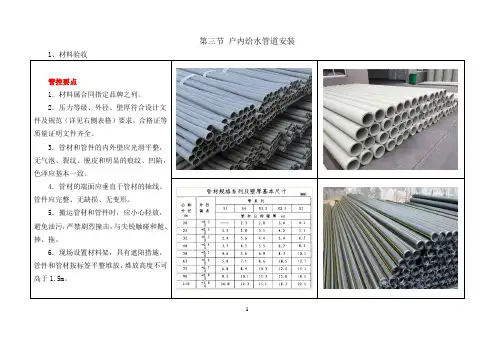

第三节户内给水管道安装1、材料验收管控要点1．材料属合同指定品牌之列。

2．压力等级、外径、壁厚符合设计文件及规范（详见右侧表格）要求，合格证等质量证明文件齐全。

3．管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。

4．管材的端面应垂直于管材的轴线。

管件应完整、无缺损、无变形。

5．搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、摔、拖。

6．现场设置材料架，具有遮阳措施，管件和管材按标签平整堆放，堆放高度不可高于1.5m。

12、支吊架施工管控要点1．支架间距符合下表要求，型材规格符合相关规法、图集要求。

2．分支管采用专用管卡。

3．主干管（联合管道）采用型钢支架，支吊架除锈、刷漆；交付时支吊架漆面光洁、无锈蚀，型钢支吊架倒角。

4．采用金属管卡时，需加设橡胶垫片5．细节部位的吊支架安装详02SS405-2 P10~P13。

23、管道及管件安装管控要点1．管道不得穿越电气设备间、风道、电梯井、排水设施。

2．横干管与墙、地沟净距≥100mm，与梁、柱≥50mm（无接头）。

立管管中心距柱≥50mm，根据管径大小距墙面25mm~60mm。

3．管道平行安装时，冷水管位于热水管下方，连接器具时，冷水管位于热水管右侧。

4．与金属管连接时，采用丝扣或法兰连接。

5．给水引入管应有≥0.3%的坡度坡向室外。

6．热熔时，量出热熔深度，并做好标记，环境温度＜5℃时，加热时间延长50%。

7．法兰盘压力等级相同，法兰垂直于管轴线，表面相互平行，橡胶垫无毒、抗老化；螺栓规格相同，方向一致，螺栓应露出螺母2~3扣丝。

34、管道试压及冲洗管控要点1．压力试压前，系统管道中阀门位于开启状态，水表采用短支管替代。

2．冷水管试验压力为系统工作压力的1.5倍，但不得小于0.9MPa；热水管试验压力为系统工作压力的2.0倍，但不得小于1.2MPa。

3．热连接的管道，水压试验的时间应在连接完成24h后进行。

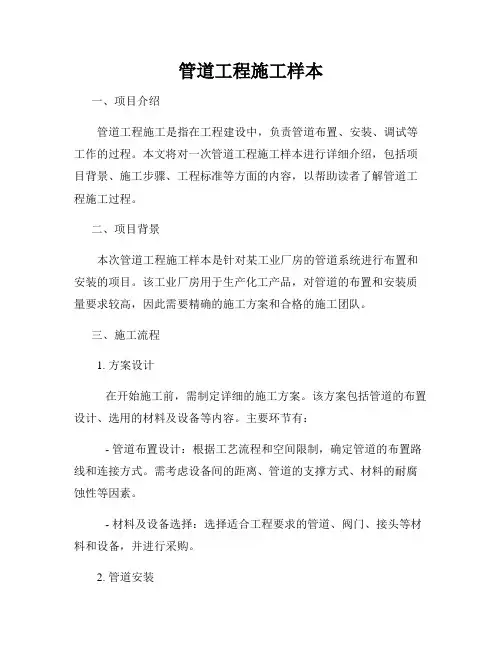

管道工程施工样本一、项目介绍管道工程施工是指在工程建设中，负责管道布置、安装、调试等工作的过程。

本文将对一次管道工程施工样本进行详细介绍，包括项目背景、施工步骤、工程标准等方面的内容，以帮助读者了解管道工程施工过程。

二、项目背景本次管道工程施工样本是针对某工业厂房的管道系统进行布置和安装的项目。

该工业厂房用于生产化工产品，对管道的布置和安装质量要求较高，因此需要精确的施工方案和合格的施工团队。

三、施工流程1. 方案设计在开始施工前，需制定详细的施工方案。

该方案包括管道的布置设计、选用的材料及设备等内容。

主要环节有：- 管道布置设计：根据工艺流程和空间限制，确定管道的布置路线和连接方式。

需考虑设备间的距离、管道的支撑方式、材料的耐腐蚀性等因素。

- 材料及设备选择：选择适合工程要求的管道、阀门、接头等材料和设备，并进行采购。

2. 管道安装管道安装是工程施工的核心环节。

主要步骤有：- 确定安装位置：根据设计方案，确定管道在工厂内的具体位置。

- 清理施工区域：清理安装区域，保证施工区域干净整洁，方便施工人员操作。

- 支架安装：根据管道的布置设计，安装支架，确保管道的稳定及安全。

- 管道连接：使用合适的接头、法兰等连接材料，将管段连接起来。

- 焊接及密封：对管道进行相应的焊接工作，并进行材料密封处理。

确保管道连接牢固且无泄漏。

3. 调试和验收管道安装完成后，需要进行调试和验收工作，以确保管道系统的正常运行。

主要包括：- 泄漏测试：对管道进行泄漏测试，确保管道的密封性。

- 压力测试：应用合适测力仪器对管道进行压力测试，确保管道所能承受的压力范围。

- 功能测试：对管道进行水流、气流等功能测试，确保管道的正常运行。

- 完工验收：完成测试后，由专业验收人员对管道工程进行验收，确保工程质量符合要求。

四、工程标准1. 材料标准- 管道材料要求：应选用耐腐蚀、耐高温、耐压的材料。

可以根据具体工程要求选用不同的材料，如碳钢、不锈钢、铜等。
