保护板测试方法解读

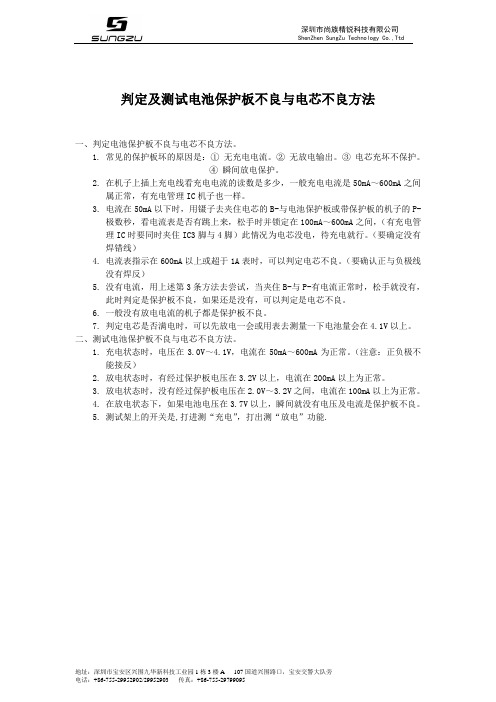

深圳市尚族精锐科技有限公司 ShenZhen SungZu Technology Co.,Ttd地址：深圳市宝安区兴围九华新科技工业园1栋3楼A 107国道兴围路口，宝安交警大队旁电话：+86-755-29952902/29952903 传真：+86-755-29799095判定及测试电池保护板不良与电芯不良方法一、判定电池保护板不良与电芯不良方法。

1. 常见的保护板坏的原因是：① 无充电电流。

② 无放电输出。

③ 电芯充坏不保护。

④ 瞬间放电保护。

2. 在机子上插上充电线看充电电流的读数是多少，一般充电电流是50mA ～600mA 之间属正常，有充电管理IC 机子也一样。

3. 电流在50mA 以下时，用镊子去夹住电芯的B-与电池保护板或带保护板的机子的P-极数秒，看电流表是否有跳上来，松手时并锁定在100mA ～600mA 之间，（有充电管理IC 时要同时夹住IC3脚与4脚）此情况为电芯没电，待充电就行。

（要确定没有焊错线）4. 电流表指示在600mA 以上或超于1A 表时，可以判定电芯不良。

（要确认正与负极线没有焊反）5. 没有电流，用上述第3条方法去尝试，当夹住B-与P-有电流正常时，松手就没有，此时判定是保护板不良，如果还是没有，可以判定是电芯不良。

6. 一般没有放电电流的机子都是保护板不良。

7. 判定电芯是否满电时，可以先放电一会或用表去测量一下电池量会在4.1V 以上。

二、测试电池保护板不良与电芯不良方法。

1. 充电状态时，电压在3.0V ～4.1V ，电流在50mA ～600mA 为正常。

（注意：正负极不能接反）2. 放电状态时，有经过保护板电压在3.2V 以上，电流在200mA 以上为正常。

3. 放电状态时，没有经过保护板电压在2.0V ～3.2V 之间，电流在100mA 以上为正常。

4. 在放电状态下，如果电池电压在3.7V 以上，瞬间就没有电压及电流是保护板不良。

5. 测试架上的开关是,打进测“充电”，打出测“放电”功能.。

浅谈锂离子电池保护板测试方法及原理作者：朱里来源：《科学与财富》2016年第14期摘要：锂离子电池保护板是锂离电电池安全使用的重要保障，在实际电池生产过程中，对保护板进行单独的电性能测试是必不可少的一个环节，本文将对保护板测试的一些基本测试项进行简单的分析与介绍。

关键词：锂离子电池；保护板；电性能测试随着新能源科技的不断发展，锂离子电池目前广泛应用于各类产品，大到公交汽车、新能源汽车，电动自行车，小到家用笔记本、手机数码相机、ipad等，都离不开锂离子电池，由于其循环性能优越、可快速充放电、充电效率高达100%，而且输出功率大，使用寿命长，不含有毒有害物质，被称为绿色电池。

然而锂离子电池在使用过程中的一个重要问题就是安全问题，一旦使用不当，轻者影响电池性能和寿命，严重的可引起电池燃烧、爆炸，为此在生产过程中对电池增加防护措施时必不可少的。

锂离子电池保护板就是防止锂离电池在使用过程中出现的一些违规操作而破坏电池正常功能的一种产品，其本质是一块带有保护芯片的PCB板，板上一般设有B+、B1、B2…Bn、B-，P+、P-、CH-等基本功率输入输出端以及TH、ID等信息读取端，B+、B1、B2…Bn、B-和电芯的输出端直接相连，P+、P-、CH-和负载相连。

在实际生产锂离电池过程中，为了保证成品锂电池的产品质量，检测部门必须对新进的保护板进行功能测试，本文将对生产过程中的一些基本测试项进行简单介绍。

1 过充保护测试所有的锂离子电池，包括聚合物锂离子电池、锂铁电池等等，都非常害怕过充，充电时间过长，发生的爆炸的可能性就会加大。

此测试项的目的是检验保护板对于电池在充电过程中由于长时间的充电导致电芯电压过大而及时采取的切断充电线路的保护措施。

首先用一定数量的开关电源连接B+、B1、B2…Bn、B-，用以模拟电芯电压，然后用万用表检测B-，CH-的电压（部分产品CH-和P-为一个点），这个电压值是充电保护MOS管的压值，在正常在没有保护的情况下MOS管处于导通状态，电压为0，逐步改变某一节的电芯电压值，当万用表的数值出现大于0.3v的时候，证明MOS管关断，此时的电芯电压值便是此节保护板的电压过充保护值2 过放保护测试锂离子电池的额定电压为3.6V（有的产品为3.7V），终止放电电压为2.5-2.75V（电池厂给出工作电压范围或给出终止放电电压，各参数略有不同）。

浅谈锂离子电池保护板测试方法及原理锂离子电池是目前市场上常见的一种充电电池，有着高能量密度、自放电率低、使用寿命长等优点，因此在消费电子、通讯、电动汽车等领域广泛应用。

但是，为了确保锂离子电池的安全性，保护板（BMS）的测试变得越来越重要。

本文将浅谈锂离子电池保护板测试方法及原理。

一、保护板测试的目的保护板的主要功能是监测锂离子电池的状态并实现过充、过放、短路、过温等保护措施。

然而，由于不同的电池和保护板有着不同的参数和规格，这使得保护板的测试变得必要。

保护板测试的目的是为了验证它的保护功能是否达到设计要求，并且通过测试能够找出电路中的潜在错误，从而改善保护板的稳定性和可靠性。

二、保护板测试的方法1. 电压测试电压测试是保护板测试的重要环节。

首先需要将电池充满，并使其稳定在室温下。

然后将电池连接到测试设备上，通过读取锂电池的电压值来确定电池的实际状态。

在测试过程中，需要注意保护板的响应速度，以确定电池在过充或过放时保护板的响应速度是否快速。

2. 温度测试温度测试时需要将电池加热，通常是加热到50-60摄氏度，在这个温度范围内进行测试。

测试时需要监测电池的温度变化，并通过保护板检测到电池的高温状态。

如果保护板没有对高温做出响应，那么则说明它的保护功能存在缺陷。

3. 过充测试过充测试是测试保护板的必要环节之一。

在过充测试中，需要在充电时将电池电压增加到略高于最大电压值。

在这种情况下，如果保护板能够及时地切断电池，那么说明它档案的充电管理策略是可行的。

4. 过放测试除了过充测试外，过放测试也是其中一个必要的测试环节。

需要在放电时将电池电压降低到最低电压值，如果保护板能够及时地切断电池，那么说明保护板对电池下限保护的控制是合理的。

三、保护板测试的原理保护板的测试原理基于BMS保护电路的电路设计和信号反馈的管理方式。

保护板依靠测量锂离子电池的电压、电流、温度等参数，并通过电路设计实现充电、放电、保护措施等操作。

保护板静电测试国标标准
目前国内对于保护板静电测试的国标标准是《防静电工作台及地板通用技术要求》，即GB/T 20097-2006。

该标准主要规定了静电测试的方法和标准，旨在保护板工作台和地板的设计和使用中防止静电的产生和积累。

该标准对于保护板静电测试的主要内容包括：
1. 静电测试方法：要求使用特定实验仪器对保护板进行测试，包括电阻计、电压计等仪器。

2. 静电测试标准：规定了保护板的电阻、电压等静电指标的要求，以保证其良好的导电性能和防静电效果。

3. 静电测试参数：确定了静电测试的具体参数，如测试时的湿度、温度等环境条件，以及测试时样品表面的清洁要求。

4. 静电测试结果评定：根据测试结果对保护板的静电性能进行评定，判断其是否符合国家标准要求。

需要提醒的是，保护板在使用过程中应该定期进行静电测试，以确保其良好的静电防护效果。

此外，也可以参考国际标准，如ISO 14644-1《洁净室和相关受控环境.第1部分:分类》等标准。

5串电池保护板的测试方法宝子们！今天咱们来唠唠5串电池保护板咋测试呢。

一、外观检查。

咱先看看这保护板的外观。

就像挑水果得先看看表皮有没有坏的地方一样。

瞅瞅这保护板有没有明显的烧焦痕迹呀，有没有零件松动或者焊点不牢固的情况。

要是看到有啥不对劲的，那这保护板可能就有点问题啦。

这一步虽然简单，但可不能马虎哦，就像出门得检查下衣服有没有穿好一样重要。

二、静态测试。

接下来呢，咱要用万用表啦。

这万用表就像个小侦探，能帮我们发现好多秘密呢。

把万用表打到电阻档，去测一测保护板上的一些关键线路的电阻。

比如说，测一下电池正负极之间的等效电阻。

如果这个电阻值特别大或者特别小，那可能就不正常咯。

正常情况下，它应该是在一个合理的范围里的。

这就好比我们量体温，不在正常范围就得小心是不是生病了。

三、充电测试。

然后呀，咱们要给这个5串电池组充电啦。

在充电的时候呢，眼睛可得瞪大喽。

看看充电过程中保护板有没有什么异常反应。

比如说，有没有突然停止充电啦，或者有没有发出奇怪的声音。

要是有这种情况，那这保护板可能在充电保护这方面有点小毛病。

就像我们看着小宠物吃饭一样，要是它突然不吃了，那肯定是有点问题的。

四、放电测试。

放电测试也很重要呢。

让电池组通过保护板放电。

这时候呀，我们要注意电池的电压变化。

如果在放电过程中，某个电池的电压下降得特别快，或者出现电压突然跳变的情况，那这个保护板可能就没有很好地起到均衡各串电池电压的作用。

这就好比一群小伙伴一起跑步，要是有一个突然掉队或者跑得特别慢，那就不正常啦。

五、过充过放保护测试。

这可是很关键的一点哦。

我们要故意去模拟过充和过放的情况。

比如说，在充电的时候，让充电电压超过正常范围一点，看看保护板会不会及时切断充电。

在放电的时候，也让电池过度放电一下，看看保护板能不能保护电池不让它过度放电。

要是保护板在这时候没有反应，那可就像一个保安在该站岗的时候睡觉一样，是很不负责任的呢。

宝子们，按照这些方法去测试5串电池保护板，就能大概知道这个保护板是不是靠谱啦。

锂电池保护板测试方法锂电池保护板测试方法可真是个挺有趣又超级重要的事儿呢！那咱先说说测试步骤吧。

第一步得看看外观呀，就像你挑水果得先看看外表有没有坏的地方一样。

这时候得仔细瞅瞅保护板有没有明显的损坏痕迹，焊点是不是牢固。

这可不能马虎呀，要是焊点不牢，那不就像盖房子地基没打稳吗？多可怕呀！接着就是测试它的过充保护功能啦。

把锂电池连接上保护板，然后用专门的充电器给它充电，一直充到超过正常的充电电压。

这时候如果保护板能及时切断充电电路，哇塞，那就太好啦，就像一个超级英雄及时阻止了一场灾难。

要是不能切断呢，哎呀，那可就糟透了，这锂电池就有爆炸的危险呢，这不是在玩火吗？再就是过放保护功能的测试。

把锂电池放电放到低于正常的放电电压，好的保护板会马上停止放电。

这就如同一个忠诚的卫士，坚决不让危险发生。

如果不这样，锂电池过度放电的话，那它的寿命可就大打折扣啦，就像一个人过度劳累身体就容易垮掉一样。

还有短路保护测试呢。

直接把电池输出端短路一下，好的保护板应该瞬间切断电路。

这要是不切断，那就像汽车没有刹车一样危险啊，想想都让人害怕！在测试过程中的安全性可太重要啦。

锂电池本身就像个小炸弹，要是保护板测试的时候出了岔子，那后果不堪设想。

测试环境得安全，周围不能有易燃物，测试人员也得小心谨慎，就像走在钢丝上一样，容不得半点差错。

稳定性也不能忽视啊，保护板得持续稳定地发挥作用，要是时好时坏，那可就像一个靠不住的朋友，你敢把重要的事儿交给他吗？锂电池保护板的应用场景可多啦。

在我们日常用的手机、笔记本电脑里面都有它的身影。

在电动汽车里更是关键呢，就像汽车的安全气囊一样重要。

它的优势很明显呀，能延长锂电池的使用寿命，保障我们使用锂电池设备的安全。

举个实际案例吧，就说某品牌的手机。

它的锂电池保护板经过了严格的测试，在用户使用过程中，不管是充电的时候不小心插着充了很久，还是手机用到快没电了，保护板都能很好地工作。

用户从来没有遇到过因为电池过充或者过放而导致手机出问题的情况，这多让人省心啊！在我看来，锂电池保护板测试方法虽然看起来有点复杂，但是每一步都至关重要。
