保护板测试方法

XXX保护板测试报告一.保护板厂家：XXX二.保护板规格：10串硬件板，充放异端（共用正极）三.测试项目：验证过充保护功能、验证过放保护功能、验证循环功能、验证充放电均衡功能、验证短路保护功能四.测试方案：1.验证过充保护功能：测试方法：使用检测柜对电池组充电，充电电流为5A，不设置充电截止电压，测试保护板是否在设置的过充保护电压时出现保护；数据记录：记录保护板保护时的电压，过充测试曲线；测试次数：1次2.验证过放保护功能：测试方法：使用检测柜对电池组放电，放电电流为8A，不设置放电截止电压，测试保护板是否在设置的过放保护电压时出现保护；数据记录：记录保护板保护时的电压，过放测试曲线；测试次数：1次3.验证循环功能测试方法：使用检测柜对电池组充放电循环，恒流恒流充电电流5A，截止电压42V；恒压充电截止电流0.1A，电压42V；恒流放电截止电压32V，放电电流为8A；循环5周；数据记录：记录循环曲线，每次充放容量测试测试：5周以上4.验证充放电均衡功能：测试方法：使用检测柜对电池组充电，充电电流为5A，测试保护板是否将单体电池电压均衡在设置的均衡电压；测试标准：保护板无明显发热现象，不出现电子器件烧毁，电池组容量无明显差异；数据记录：记录均衡曲线，每只电池单体电压测试测试：2次，记录1次数据5. 验证短路保护功能：测试方法：将保护板两端正负极导线端接，使用万用表测量保护板两端电压；数据记录：保护板两端电压测试测试：2次，记录1次数据四.测试数据：1.验证过充保护功能测试数据：过充保护电压：42.3847V（整体电压保护参数值42.25V—42.75V，单体电压保护参数值4.225V—4.275V）小结：保护板过充保护功能有效；过放保护电压：32.7318V小结：保护板过充保护功能有效；3.4.验证充电均衡功能：第一次均衡测试数据：第二次均衡测试数据：小结：经过2次均衡测试，每次只有1-2只单体电池电压达到均衡电压4.2V，其余电池无法充电至均衡电压，判定为均衡功能失效；短路测试前保护板两端电压38.17V，正负极短路后保护板两端电压为0V，断开导线后保护板两端电压为27.99V，充电激活后保护板两端电压恢复为38.19V 小结：保护板短路保护功能正常，但与厂家规格书上“断开负载恢复”有差异，需要充电激活；五.结论：1.保护板过充保护、过放保护及循环功能正常；2.测试均衡功能时发现，只有1-2只单体电池电压达到均衡电压值（4.2V），其余电池无法充电至均衡电压，厂家在规格书上提到的单只电池4.2V均衡，无法实现，此功能失效；3.测试短路保护功能时发现，保护板正负极短路后断开，保护板电压不能恢复到正常电压；此保护板不合格。

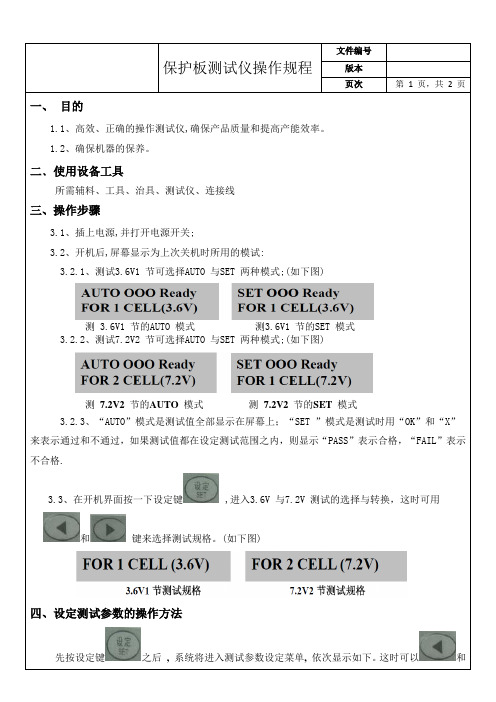

保护板测试仪操作规程一、引言保护板测试仪是一种用于测试电力系统保护板性能的设备。

为了确保测试的准确性和安全性，制定本操作规程，明确保护板测试仪的使用方法和注意事项。

二、适合范围本操作规程适合于所有使用保护板测试仪的人员，包括但不限于电力系统维护人员、电力设备创造商和电力系统运维人员。

三、设备准备1. 检查保护板测试仪的外观是否完好，如有损坏或者异常情况应即将报告维修人员。

2. 检查仪器的电源线、信号线等连接是否坚固，确保设备正常工作。

3. 检查测试仪的电源是否正常，如电压不稳定或者电池电量不足，应及时更换或者充电。

4. 检查测试仪的测试线是否正常，如有断线或者破损应及时更换。

四、操作步骤1. 将保护板测试仪连接到待测试的保护板上，确保连接正确并稳固。

2. 打开保护板测试仪的电源开关，待设备启动完成后进入测试界面。

3. 在测试界面中选择相应的测试项目，如过流保护、零序保护等。

4. 根据测试项目的要求，设置测试参数，如电流大小、时间延迟等。

5. 确认测试参数设置无误后，开始进行测试。

6. 在测试过程中，及时观察测试仪的显示情况，如有异常或者错误信息应即将住手测试并检查问题。

7. 完成测试后，关闭保护板测试仪的电源开关，并拔掉测试线。

8. 对测试仪进行清洁和维护，确保设备的正常使用寿命。

五、注意事项1. 在操作保护板测试仪前，应子细阅读设备的操作说明书，并按照要求进行操作。

2. 在进行测试之前，应先检查待测试的保护板是否处于正常工作状态，如有异常应先解决问题后再进行测试。

3. 在进行测试时，应注意保护板测试仪的显示情况，如有异常或者错误信息应及时处理。

4. 在测试过程中，应避免触摸测试仪的高压部份，以免发生触电事故。

5. 在进行高压测试时，应佩戴绝缘手套和绝缘鞋，确保自身安全。

6. 在测试仪器故障或者异常情况下，应即将住手使用，并报告维修人员进行检修。

7. 在测试仪器闲置时，应存放在干燥、通风、无腐蚀性气体的环境中，避免受潮和腐蚀。

保护板测试仪操作规程一、引言保护板测试仪是用于测试电力系统中保护板的性能和可靠性的重要设备。

本操作规程旨在详细描述保护板测试仪的操作步骤，以确保测试过程的准确性和安全性。

二、设备准备1. 确保保护板测试仪处于正常工作状态，检查设备是否完好无损。

2. 检查测试仪的电源线是否连接牢固，并确保电源接地正常。

3. 准备所需的测试线缆、测试夹具和其他测试辅助设备。

三、测试前的准备工作1. 根据实际情况，选择合适的测试方法和测试参数。

2. 了解待测试的保护板的技术规格和特性，确保测试的准确性。

3. 将待测试的保护板与测试仪连接，确保连接牢固可靠。

4. 打开测试仪的电源开关，待测试仪启动完成后，进入测试界面。

四、测试步骤1. 打开测试仪的操作界面，选择相应的测试模式和测试项目。

2. 按照测试仪的指示，依次输入待测试保护板的相关参数和设置。

3. 进行保护板的功能测试，包括但不限于过流保护、过压保护、欠压保护等。

根据测试仪的显示结果，判断保护板的工作状态是否正常。

4. 进行保护板的动作时间测试，测试仪将模拟电力系统发生故障时，保护板的动作时间。

根据测试仪的显示结果，判断保护板的动作时间是否满足要求。

5. 进行保护板的灵敏度测试，测试仪将模拟电力系统中的小故障信号，观察保护板是否能够正确地响应并动作。

根据测试仪的显示结果，判断保护板的灵敏度是否达到要求。

6. 根据测试仪的显示结果和测试报告，评估保护板的性能和可靠性。

五、测试后的处理1. 关闭测试仪的电源开关，断开测试线缆和测试夹具。

2. 清理和整理测试仪及相关设备，确保设备处于整洁的状态。

3. 根据测试结果，制定相应的维修和改进计划，确保保护板的性能和可靠性。

4. 编写测试报告，记录测试仪的型号、测试参数、测试结果等详细信息，并进行归档保存。

六、安全注意事项1. 在操作测试仪时，应佩戴绝缘手套和安全眼镜，确保人身安全。

2. 在测试过程中，严禁触摸电源线和高压设备，以免发生触电事故。

保护板测试仪操作规程一、引言保护板测试仪是一种用于检测电力系统中保护装置性能的设备，通过模拟故障条件，对保护装置的动作特性进行测试和评估。

本文档旨在为操作人员提供详细的操作规程，以确保测试仪的正确使用和安全操作。

二、设备准备1. 确保保护板测试仪处于正常工作状态，检查其外观是否完好，无损坏或松动的部件。

2. 检查测试仪的电源线是否连接稳固，并确保电源电压符合设备要求。

3. 检查测试仪的接线端口，确保连接正确且紧固。

三、操作步骤1. 打开保护板测试仪电源开关，并等待设备启动完成。

2. 根据需要，选择合适的测试模式，并将测试仪切换到对应的模式。

3. 将待测试的保护装置接入测试仪的输入端口，并确保连接牢固。

4. 在测试仪的控制面板上设置相应的测试参数，如故障类型、故障电流等。

5. 根据测试需求，选择手动触发或自动触发测试动作。

6. 观察测试仪的显示屏，记录保护装置的动作时间、动作电流等数据。

7. 完成测试后，将保护装置从测试仪中拆除，并断开连接。

8. 关闭保护板测试仪的电源开关，待设备完全停止运行后，进行下一步操作。

四、安全注意事项1. 在操作保护板测试仪前，必须熟悉设备的操作手册，并按照规程进行操作。

2. 在使用测试仪时，应穿戴符合要求的个人防护装备，如绝缘手套、绝缘鞋等。

3. 禁止在潮湿或有爆炸性气体的环境中使用保护板测试仪。

4. 在测试过程中，严禁触摸电缆、接线端口等带电部件，以免发生触电事故。

5. 在测试仪工作期间，应保持周围环境整洁，防止杂物堆积或遮挡设备通风口。

6. 若发现测试仪有异常情况，如异味、烟雾等，应立即停止使用，并通知维修人员进行检修。

7. 定期对保护板测试仪进行维护保养，包括清洁设备、检查电源线和连接线路等。

五、故障排除1. 若测试仪无法启动，请检查电源线是否连接正确，电源电压是否正常。

2. 若测试仪无法正常工作，请检查设备是否有损坏或松动的部件，如有必要，及时联系维修人员。

3. 若测试结果异常或不准确，请检查测试参数的设置是否正确，保护装置的接线是否牢固。

保护板测试仪操作规程引言概述：保护板测试仪是一种用于检测电气设备中保护板性能的仪器，其操作规程对于确保测试结果的准确性和安全性至关重要。

本文将详细介绍保护板测试仪的操作规程，以匡助操作人员正确操作设备并避免可能的安全风险。

一、设备准备1.1 确保保护板测试仪处于关闭状态，插头已拔掉并断开电源。

1.2 检查测试仪的外观是否完好无损，无明显的损坏或者磨损。

1.3 确保测试仪的连接线松动，接头干净，无腐蚀或者氧化现象。

二、连接设备2.1 将测试仪的插头插入电源插座，并确保插头与插座连接坚固。

2.2 将测试仪的夹具连接到保护板上，并确保连接坚固且无松动。

2.3 检查连接线是否正确连接，无错位或者接触不良现象。

三、设置参数3.1 打开保护板测试仪，根据实际情况设置测试参数，如电流、电压等。

3.2 确保测试参数的设置与被测保护板的额定参数一致，避免因参数设置错误导致测试结果不许确。

3.3 在设置参数时，注意保持仪器与被测设备的接地一致，避免因接地不良导致测试结果失真。

四、进行测试4.1 启动测试仪器，开始进行测试操作。

4.2 在测试过程中，注意观察仪器的显示屏，确保测试数据正常显示并记录。

4.3 在测试完成后，及时住手测试并保存测试数据，以备后续分析和比对。

五、结束操作5.1 关闭保护板测试仪，拔掉电源插头。

5.2 将测试仪器及相关配件整理妥当，存放在干燥通风处。

5.3 定期对测试仪器进行维护保养，确保设备的正常运行和长期使用。

结语：遵守保护板测试仪的操作规程对于确保测试结果的准确性和安全性至关重要。

操作人员在使用测试仪器时，务必按照上述操作规程进行操作，确保设备的正常运行和测试结果的准确性。

同时，定期对测试仪器进行维护保养，延长设备的使用寿命。
