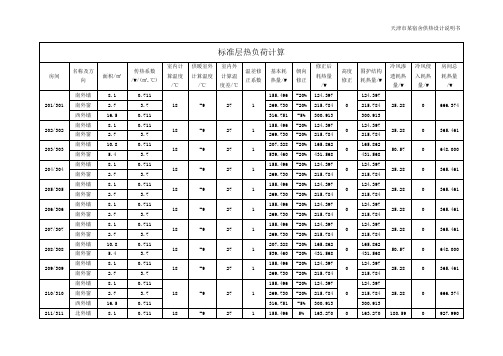

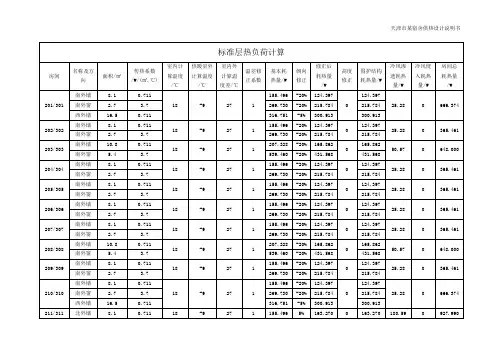

标准层热负荷计算房间名称及方向面积/㎡传热系数/W/(㎡.℃)室内计算温度/℃供暖室外计算温度/℃室内外计算温度差/℃温差修正系数基本耗热量/W朝向修正修正后耗热量/W高度修正围护结构耗热量/W冷风渗透耗热量/W冷风侵入耗热量/W房间总耗热量/W201/301 南外墙8.1 0.71118 -9 27 1155.496 -20% 124.397124.39725.28 0 666.374 南外窗 2.7 3.7 269.730 -20% 215.784 215.784西外墙16.5 0.711 316.751 -5% 300.913 300.913202/302 南外墙8.1 0.71118 -9 27 1155.496 -20% 124.397124.39725.28 0 365.461 南外窗 2.7 3.7 269.730 -20% 215.784 215.784203/303 南外墙10.8 0.71118 -9 27 1207.328 -20% 165.862165.86250.57 0 648.000 南外窗 5.4 3.7 539.460 -20% 431.568 431.568204/304 南外墙8.1 0.71118 -9 27 1155.496 -20% 124.397124.39725.28 0 365.461 南外窗 2.7 3.7 269.730 -20% 215.784 215.784205/305 南外墙8.1 0.71118 -9 27 1155.496 -20% 124.397124.39725.28 0 365.461 南外窗 2.7 3.7 269.730 -20% 215.784 215.784206/306 南外墙8.1 0.71118 -9 27 1155.496 -20% 124.397124.39725.28 0 365.461 南外窗 2.7 3.7 269.730 -20% 215.784 215.784207/307 南外墙8.1 0.71118 -9 27 1155.496 -20% 124.397124.39725.28 0 365.461 南外窗 2.7 3.7 269.730 -20% 215.784 215.784208/308 南外墙10.8 0.71118 -9 27 1207.328 -20% 165.862165.86250.57 0 648.000 南外窗 5.4 3.7 539.460 -20% 431.568 431.568209/309 南外墙8.1 0.71118 -9 27 1155.496 -20% 124.397124.39725.28 0 365.461 南外窗 2.7 3.7 269.730 -20% 215.784 215.784210/310 南外墙8.1 0.71118 -9 27 1155.496 -20% 124.397124.39725.28 0 666.374 南外窗 2.7 3.7 269.730 -20% 215.784 215.784西外墙16.5 0.711 316.751 -5% 300.913 300.913211/311 北外墙8.1 0.711 18 -9 27 1 155.496 5% 163.270 0 163.270 180.59 0 927.990北外窗 2.7 3.7 269.730 5% 283.217 283.217 东外墙16.5 0.711 316.751 -5% 300.913 300.913212/312 北外墙8.1 0.71118 -9 27 1155.496 5% 163.270163.270180.59 0 627.077 北外窗 2.7 3.7 269.730 5% 283.217 283.217213/313 北外墙8.1 0.71118 -9 27 1155.496 5% 163.270163.270180.59 0 627.077 北外窗 2.7 3.7 269.730 5% 283.217 283.217214/314 北外墙8.1 0.71118 -9 27 1155.496 5% 163.270163.270180.59 0 627.077 北外窗 2.7 3.7 269.730 5% 283.217 283.217215/315 北外墙8.1 0.71118 -9 27 1155.496 5% 163.270163.270180.59 0 627.077 北外窗 2.7 3.7 269.730 5% 283.217 283.217216/316 北外墙8.1 0.71118 -9 27 1155.496 5% 163.270163.270180.59 0 627.077 北外窗 2.7 3.7 269.730 5% 283.217 283.217217/317 北外墙8.1 0.71118 -9 27 1155.496 5% 163.270163.270180.59 0 627.077 北外窗 2.7 3.7 269.730 5% 283.217 283.217218/318 北外墙8.1 0.71118 -9 27 1155.496 5% 163.270163.270180.59 0 927.990 北外窗 2.7 3.7 269.730 5% 283.217 283.217西外墙16.5 0.711 316.751 -5% 300.913 300.913走廊西外墙 4.65 0.71116 -9 25 182.654 -5% 78.52178.52180.87 0 527.900 西外窗 1.65 3.7 152.625 -5% 144.994 144.994东外墙 4.65 0.711 82.654 -5% 78.521 78.521东外窗 1.65 3.7 152.625 -5% 144.994 144.994两间水房北外墙9.9 0.71116 -9 25 1175.973 5% 184.771184.771302.74 0 924.574 北外窗 4.5 3.7 416.250 5% 437.063 437.063两间楼梯间北外墙9.36 0.71116 -9 25 1166.374 5% 174.693174.693260.5 01274.353 北外窗8.64 3.7 799.200 5% 839.160 839.160底层热负荷计算房间名称及方向面积/㎡传热系数/W/(㎡.K)室内计算温度/℃供暖室外计算温度/℃室内外计算温度差/℃温差修正系数基本耗热量/W朝向修正修正后耗热量/W高度修正围护结构耗热量/W冷风渗透耗热量/W冷风侵入耗热量/W房间总耗热量/W1 0 1 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 897.151 南外窗 2.7 3.7 269.730 -20% 215.784 215.784西外墙17.6 0.711 337.867 -5% 320.974 320.974地面1 18.2 0.346 170.024 0% 170.024 170.024地面2 5.6 0.196 29.635 0% 29.635 29.6351 02 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 497.906 南外窗 2.7 3.7 269.730 -20% 215.784 215.784地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102地面3 5.4 0.1099 16.023 0% 16.023 16.0231 0 3 南外墙11.88 0.71118 -9 27 1228.060 -20% 182.448182.44850.57 0 846.669 南外窗 5.4 3.7 539.460 -20% 431.568 431.568地面1 10.8 0.346 100.894 0% 100.894 100.894地面2 10.8 0.196 57.154 0% 57.154 57.154地面3 8.1 0.1099 24.035 0% 24.035 24.0351 0 6 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 497.906 南外窗 2.7 3.7 269.730 -20% 215.784 215.784地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102地面3 5.4 0.1099 16.023 0% 16.023 16.0231 0 7 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 497.906 南外窗 2.7 3.7 269.730 -20% 215.784 215.784地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102 地面3 5.4 0.1099 16.023 0% 16.023 16.0231 0 8 南外墙11.88 0.71118 -9 27 1228.060 -20% 182.448182.44850.57 0 846.669 南外窗 5.4 3.7 539.460 -20% 431.568 431.568地面1 10.8 0.346 100.894 0% 100.894 100.894地面2 10.8 0.196 57.154 0% 57.154 57.154地面3 8.1 0.1099 24.035 0% 24.035 24.0351 0 9 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 497.906 南外窗 2.7 3.7 269.730 -20% 215.784 215.784地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102地面3 5.4 0.1099 16.023 0% 16.023 16.0231 1 0 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 897.151 南外窗 2.7 3.7 269.730 -20% 215.784 215.784东外墙17.6 0.711 337.867 -5% 320.974 320.974地面1 18.2 0.346 170.024 0% 170.024 170.024地面2 5.6 0.196 29.635 0% 29.635 29.6351 1 1 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 1162.223 北外窗 2.7 3.7 269.730 5% 283.217 283.217东外墙17.6 0.711 337.867 -5% 320.974 320.974地面1 18.2 0.346 170.024 0% 170.024 170.024地面2 5.6 0.196 29.635 0% 29.635 29.6351 12 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 762.978 北外窗 2.7 3.7 269.730 5% 283.217 283.217地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102地面3 5.4 0.1099 16.023 0% 16.023 16.0231 1北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 762.978 北外窗 2.7 3.7 269.730 5% 283.217 283.2173 地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102 地面3 5.4 0.1099 16.023 0% 16.023 16.0231 1 4 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 762.978 北外窗 2.7 3.7 269.730 5% 283.217 283.217地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102地面3 5.4 0.1099 16.023 0% 16.023 16.0231 1 5 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 762.978 北外窗 2.7 3.7 269.730 5% 283.217 283.217地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102地面3 5.4 0.1099 16.023 0% 16.023 16.0231 1 6 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 762.978 北外窗 2.7 3.7 269.730 5% 283.217 283.217地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102地面3 5.4 0.1099 16.023 0% 16.023 16.0231 1 7 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 762.978 北外窗 2.7 3.7 269.730 5% 283.217 283.217地面1 7.2 0.346 67.262 0% 67.262 67.262地面2 7.2 0.196 38.102 0% 38.102 38.102地面3 5.4 0.1099 16.023 0% 16.023 16.0231 1 8 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 1162.223 北外窗 2.7 3.7 269.730 5% 283.217 283.217西外墙17.6 0.711 337.867 -5% 320.974 320.974地面1 18.2 0.346 170.024 0% 170.024 170.024地面2 5.6 0.196 29.635 0% 29.635 29.635走西外墙 5.07 0.711 16 -9 25 1 90.119 -5% 85.613 0 85.613 80.75 0 774.497廊西外窗 1.65 3.7 152.625 -5% 144.994 144.994 东外墙 5.07 0.711 90.119 -5% 85.613 85.613 东外窗 1.65 3.7 152.625 -5% 144.994 144.994 地面1 8.4 0.346 72.660 0% 72.660 72.660 地面2 8.4 0.196 41.160 0% 41.160 41.160 地面3 8.4 0.1099 23.079 0% 23.079 23.079 地面4 57.96 0.066 95.634 0% 95.634 95.634两间水房北外墙10.86 0.71116 -9 25 1193.037 5% 202.688202.688302.74 0 1092.353 北外窗 4.5 3.7 416.250 5% 437.063 437.063地面1 9.6 0.346 83.040 0% 83.040 83.040地面2 9.6 0.196 47.040 0% 47.040 47.040地面3 7.2 0.1099 19.782 0% 19.782 19.782大厅南外墙18.24 0.71116 -9 25 1324.216 -20% 259.373259.37395.13 1118.4 1921.376 南外门 4.8 2.33 279.600 -20% 223.680 223.680地面1 14.4 0.346 124.560 0% 124.560 124.560地面2 14.4 0.196 70.560 0% 70.560 70.560地面3 10.8 0.1099 29.673 0% 29.673 29.673两间楼梯间北外墙10.56 0.71116 -9 25 1187.704 5% 197.089197.089866.34 415.584 2505.501 北外门8.64 3.7 799.200 5% 839.160 839.160地面1 12 0.346 103.800 0% 103.800 103.800地面2 12 0.196 58.800 0% 58.800 58.800地面3 9 0.1099 24.728 0% 24.728 24.728顶层热负荷计算房间名称及方向面积/㎡传热系数/W/(㎡.℃)室内计算温度/℃供暖室外计算温度/℃室内外计算温度差/℃温差修正系数基本耗热量/W朝向修正修正后耗热量/W高度修正围护结构耗热量/W冷风渗透耗热量/W冷风侵入耗热量/W房间总耗热量/W401 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 992.056 南外窗 2.7 3.7 269.730 -20% 215.784 215.784西外墙17.6 0.711 337.867 -5% 320.974 320.974屋顶19.8 0.551 294.565 0% 294.565 294.565402 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 671.083 南外窗 2.7 3.7 269.730 -20% 215.784 215.784屋顶19.8 0.551 294.565 0% 294.565 294.565403 南外墙11.88 0.71118 -9 27 1228.060 -20% 182.448182.44850.57 0 959.151 南外窗 5.4 3.7 539.460 -20% 431.568 431.568屋顶19.8 0.551 294.565 0% 294.565 294.565404 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 671.083 南外窗 2.7 3.7 269.730 -20% 215.784 215.784屋顶19.8 0.551 294.565 0% 294.565 294.565405 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 671.083 南外窗 2.7 3.7 269.730 -20% 215.784 215.784屋顶19.8 0.551 294.565 0% 294.565 294.565406 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 671.083 南外窗 2.7 3.7 269.730 -20% 215.784 215.784屋顶19.8 0.551 294.565 0% 294.565 294.565407 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 671.083 南外窗 2.7 3.7 269.730 -20% 215.784 215.784屋顶19.8 0.551 294.565 0% 294.565 294.565408 南外墙11.88 0.71118 -9 27 1228.060 -20% 182.448182.44850.57 0 959.151 南外窗 5.4 3.7 539.460 -20% 431.568 431.568屋顶19.8 0.551 294.565 0% 294.565 294.565409 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 671.083 南外窗 2.7 3.7 269.730 -20% 215.784 215.784屋顶19.8 0.551 294.565 0% 294.565 294.565410 南外墙8.82 0.71118 -9 27 1169.318 -20% 135.454135.45425.28 0 992.056 南外窗 2.7 3.7 269.730 -20% 215.784 215.784东外墙17.6 0.711 337.867 -5% 320.974 320.974屋顶19.8 0.551 294.565 0% 294.565 294.565411 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 1257.128 北外窗 2.7 3.7 269.730 s 5% 283.217 283.217东外墙17.6 0.711 337.867 -5% 320.974 320.974屋顶19.8 0.551 294.565 0% 294.565 294.565412 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 936.155 北外窗 2.7 3.7 269.730 5% 283.217 283.217屋顶19.8 0.551 294.565 0% 294.565 294.565413 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 936.155 北外窗 2.7 3.7 269.730 5% 283.217 283.217屋顶19.8 0.551 294.565 0% 294.565 294.565414 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 936.155 北外窗 2.7 3.7 269.730 5% 283.217 283.217屋顶19.8 0.551 294.565 0% 294.565 294.565415 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 936.155 北外窗 2.7 3.7 269.730 5% 283.217 283.217屋顶19.8 0.551 294.565 0% 294.565 294.565416 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 936.155 北外窗 2.7 3.7 269.730 5% 283.217 283.217屋顶19.8 0.551 294.565 0% 294.565 294.565417 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 936.155 北外窗 2.7 3.7 269.730 5% 283.217 283.217屋顶19.8 0.551 294.565 0% 294.565 294.565418 北外墙8.82 0.71118 -9 27 1169.318 5% 177.783177.783180.59 0 1257.128 北外窗 2.7 3.7 269.730 5% 283.217 283.217西外墙17.6 0.711 337.867 -5% 320.974 320.974屋顶19.8 0.551 294.565 0% 294.565 294.565走廊西外墙 5.07 0.71116 -9 25 190.119 -5% 85.61385.61380.87 0 1687.613 西外窗 1.65 3.7 152.625 -5% 144.994 144.994东外墙 5.07 0.711 90.119 -5% 85.613 85.613东外窗 1.65 3.7 152.625 -5% 144.994 144.994屋顶83.16 0.551 1145.529 0% 1145.529 1145.53两间水房北外墙10.86 0.71116 -9 25 1193.037 5% 202.688202.688302.74 0 1306.151 北外窗 4.5 3.7 416.250 5% 437.063 437.063屋顶26.4 0.551 363.660 0% 363.660 363.660两间楼梯间北外墙10.56 0.71116 -9 25 1187.704 5% 197.089197.089260.5 0 1751.324 北外窗8.64 3.7 799.200 5% 839.160 839.160屋面33 0.551 454.575 0% 454.575 454.575散热器片数计算房间号负荷Q( W )同一立管Q总（W）进水温度℃出水温度℃△t℃K值W/(㎡.℃)组装片数修正系数β1(假设值)连接型式修正系数β2安装形式修正系数β3散热器面积㎡散热器片数（初选值）组装片数修正系数β1(真实值)散热器片数（校核值）散热器片数（选定值）401 992.065121.870 95.000 86.882 72.941 8.797 1.000 1.00 1.00 1.546 6.579 1.00 6.579 7402 671.083 95.000 86.882 72.941 8.797 1.000 1.00 1.00 1.046 4.451 0.95 4.228 4 301 666.374 86.882 81.846 66.364 8.556 1.000 1.00 1.00 1.174 4.994 0.95 4.744 5 302 365.461 86.882 81.846 66.364 8.556 1.000 1.00 1.00 0.644 2.739 0.95 2.602 3 201 666.374 81.846 76.809 61.328 8.361 1.000 1.00 1.00 1.300 5.530 0.95 5.254 5 202 365.461 81.846 76.809 61.328 8.361 1.000 1.00 1.00 0.713 3.033 0.95 2.881 3 101 897.151 76.809 70.000 55.405 8.116 1.000 1.00 1.00 1.995 8.490 1.00 8.490 8 102 497.906 76.809 70.000 55.405 8.116 1.000 1.00 1.00 1.107 4.712 0.95 4.476 4403 959.1515464.513 95.000 87.542 73.271 8.808 1.000 1.00 1.00 1.486 6.324 1.00 6.324 6404 671.083 95.000 87.542 73.271 8.808 1.000 1.00 1.00 1.040 4.425 0.95 4.204 4 303 648 87.542 82.905 67.223 8.589 1.000 1.00 1.00 1.122 4.776 0.95 4.537 5 304 365.461 87.542 82.905 67.223 8.589 1.000 1.00 1.00 0.633 2.694 0.95 2.559 3 203 648 82.905 78.269 62.587 8.411 1.000 1.00 1.00 1.231 5.238 0.95 4.976 5 204 365.461 82.905 78.269 62.587 8.411 1.000 1.00 1.00 0.694 2.954 0.95 2.807 3 103 846.669 78.269 70.000 56.134 8.147 1.000 1.00 1.00 1.851 7.878 1.00 7.878 8 大厅西960.688 78.269 70.000 58.134 8.231 1.000 1.00 1.00 2.008 8.544 1.00 8.544 9405 671.0834262.604 95.000 87.128 73.064 8.801 1.000 1.00 1.00 1.044 4.441 0.95 4.219 4406 671.083 95.000 87.128 73.064 8.801 1.000 1.00 1.00 1.044 4.441 0.95 4.219 4 305 365.461 87.128 82.841 66.985 8.580 1.000 1.00 1.00 0.636 2.706 0.95 2.571 3 306 365.461 87.128 82.841 66.985 8.580 1.000 1.00 1.00 0.636 2.706 0.95 2.571 3 205 365.461 82.841 78.555 62.698 8.415 1.000 1.00 1.00 0.693 2.948 0.95 2.800 3 206 365.461 82.841 78.555 62.698 8.415 1.000 1.00 1.00 0.693 2.948 0.95 2.800 3大厅东960.688 78.555 70.000 58.277 8.237 1.000 1.00 1.00 2.001 8.517 1.00 8.517 9 106 497.906 78.555 70.000 56.277 8.153 1.000 1.00 1.00 1.085 4.618 0.95 4.387 4407 671.0835001.730 95.000 86.852 72.926 8.796 1.000 1.00 1.00 1.046 4.452 0.95 4.229 4408 959.151 95.000 86.852 72.926 8.796 1.000 1.00 1.00 1.495 6.363 1.00 6.363 6 307 365.461 86.852 81.786 66.319 8.555 1.000 1.00 1.00 0.644 2.741 0.95 2.604 3 308 648 86.852 81.786 66.319 8.555 1.000 1.00 1.00 1.142 4.860 0.95 4.617 5 207 365.461 81.786 76.721 61.253 8.358 1.000 1.00 1.00 0.714 3.038 0.95 2.886 3 208 648 81.786 76.721 61.253 8.358 1.000 1.00 1.00 1.266 5.386 0.95 5.117 5 107 497.906 76.721 70.000 55.360 8.114 1.000 1.00 1.00 1.108 4.717 0.95 4.481 4 108 846.668 76.721 70.000 55.360 8.114 1.000 1.00 1.00 1.885 8.021 1.00 8.021 8409 671.0835121.866 95.000 86.882 72.941 8.797 1.000 1.00 1.00 1.046 4.451 0.95 4.228 4410 992.056 95.000 86.882 72.941 8.797 1.000 1.00 1.00 1.546 6.579 1.00 6.579 7 309 365.461 86.882 81.846 66.364 8.556 1.000 1.00 1.00 0.644 2.739 0.95 2.602 3 310 666.374 86.882 81.846 66.364 8.556 1.000 1.00 1.00 1.174 4.994 0.95 4.744 5 209 365.461 81.846 76.809 61.328 8.361 1.000 1.00 1.00 0.713 3.033 0.95 2.881 3 210 666.374 81.846 76.809 61.328 8.361 1.000 1.00 1.00 1.300 5.530 0.95 5.254 5 109 497.906 76.809 70.000 55.405 8.116 1.000 1.00 1.00 1.107 4.712 0.95 4.476 4 110 897.151 76.809 70.000 55.405 8.116 1.000 1.00 1.00 1.995 8.490 1.00 8.490 8411 1257.1287219.591 95.000 87.312 73.156 8.804 1.000 1.00 1.00 1.952 8.306 1.00 8.306 8412 963.128 95.000 87.312 73.156 8.804 1.000 1.00 1.00 1.495 6.363 1.00 6.363 6 311 927.99 87.312 81.927 66.619 8.566 1.000 1.00 1.00 1.626 6.920 1.00 6.920 7 312 627.077 87.312 81.927 66.619 8.566 1.000 1.00 1.00 1.099 4.676 0.95 4.442 4 211 927.99 81.927 76.542 61.234 8.357 1.000 1.00 1.00 1.813 7.717 1.00 7.717 8 212 627.077 81.927 76.542 61.234 8.357 1.000 1.00 1.00 1.225 5.214 0.95 4.954 5 111 1162.223 76.542 70.000 55.271 8.110 1.000 1.00 1.00 2.593 11.033 1.05 11.585 12 112 726.978 76.542 70.000 55.271 8.110 1.000 1.00 1.00 1.622 6.902 1.00 6.902 7413 963.1285068.087 95.000 87.028 73.014 8.799 1.000 1.00 1.00 1.499 6.379 1.00 6.379 6东水房4 653.076 95.000 87.028 75.014 8.869 1.000 1.00 1.00 0.982 4.177 0.95 3.968 4 313 627.077 87.028 81.654 66.341 8.555 1.000 1.00 1.00 1.105 4.701 0.95 4.466 4东水房3 462.287 87.028 81.654 68.341 8.630 1.000 1.00 1.00 0.784 3.335 0.95 3.169 3 213 627.077 81.654 76.280 60.967 8.346 1.000 1.00 1.00 1.232 5.244 0.95 4.982 5 东水房2 462.287 81.654 76.280 62.967 8.426 1.000 1.00 1.00 0.871 3.708 0.95 3.523 4 113 726.978 76.280 70.000 55.140 8.104 1.000 1.00 1.00 1.627 6.923 1.00 6.923 7 东水房1 546.177 76.280 70.000 57.140 8.189 1.000 1.00 1.00 1.167 4.967 0.95 4.718 5414 963.1285888.520 95.000 86.822 72.911 8.795 1.000 1.00 1.00 1.502 6.391 1.00 6.391 6415 963.128 95.000 86.822 72.911 8.795 1.000 1.00 1.00 1.502 6.391 1.00 6.391 6 314 627.077 86.822 81.497 66.160 8.549 1.000 1.00 1.00 1.109 4.718 0.95 4.482 4 315 627.077 86.822 81.497 66.160 8.549 1.000 1.00 1.00 1.109 4.718 0.95 4.482 4 214 627.077 81.497 76.173 60.835 8.341 1.000 1.00 1.00 1.236 5.259 0.95 4.996 5 215 627.077 81.497 76.173 60.835 8.341 1.000 1.00 1.00 1.236 5.259 0.95 4.996 5 114 726.978 76.173 70.000 55.086 8.102 1.000 1.00 1.00 1.629 6.931 1.00 6.931 7 115 726.978 76.173 70.000 55.086 8.102 1.000 1.00 1.00 1.629 6.931 1.00 6.931 7416 963.1285068.087 95.000 87.028 73.014 8.799 1.000 1.00 1.00 1.499 6.379 1.00 6.379 6西水房4 653.076 95.000 87.028 75.014 8.869 1.000 1.00 1.00 0.982 4.177 0.95 3.968 4 316 627.077 87.028 81.654 66.341 8.555 1.000 1.00 1.00 1.105 4.701 0.95 4.466 4 西水房3 462.287 87.028 81.654 68.341 8.630 1.000 1.00 1.00 0.784 3.335 0.95 3.169 3 216 627.077 81.654 76.280 60.967 8.346 1.000 1.00 1.00 1.232 5.244 0.95 4.982 5 西水房2 462.287 81.654 76.280 62.967 8.426 1.000 1.00 1.00 0.871 3.708 0.95 3.523 4 116 726.978 76.280 70.000 55.140 8.104 1.000 1.00 1.00 1.627 6.923 1.00 6.923 7 西水房1 546.177 76.280 70.000 57.140 8.189 1.000 1.00 1.00 1.167 4.967 0.95 4.718 5417 963.1287219.591 95.000 87.312 73.156 8.804 1.000 1.00 1.00 1.495 6.363 1.00 6.363 6418 1257.128 95.000 87.312 73.156 8.804 1.000 1.00 1.00 1.952 8.306 1.00 8.306 8 317 627.077 87.312 81.927 66.619 8.566 1.000 1.00 1.00 1.099 4.676 0.95 4.442 4 318 927.99 87.312 81.927 66.619 8.566 1.000 1.00 1.00 1.626 6.920 1.00 6.920 7 217 627.077 81.927 76.542 61.234 8.357 1.000 1.00 1.00 1.225 5.214 0.95 4.954 5 218 927.99 81.927 76.542 61.234 8.357 1.000 1.00 1.00 1.813 7.717 1.00 7.717 8 117 726.978 76.542 70.000 55.271 8.110 1.000 1.00 1.00 1.622 6.902 1.00 6.902 7 118 1162.223 76.542 70.000 55.271 8.110 1.000 1.00 1.00 2.593 11.033 1.05 11.585 12东走廊4 1719.4695161.722 95.000 86.672 74.836 8.863 1.000 1.00 1.00 2.592 11.032 1.05 11.583 12东走廊3 901.127 86.672 82.308 68.490 8.636 1.000 1.00 1.00 1.524 6.483 1.00 6.483 6 东走廊2 901.127 82.308 77.943 64.125 8.471 1.000 1.00 1.00 1.659 7.059 1.00 7.059 7 东走廊1 1639.999 77.943 70.000 57.972 8.224 1.000 1.00 1.00 3.440 14.638 1.05 15.370 15西走廊4 1719.4695161.722 95.000 86.672 74.836 8.863 1.000 1.00 1.00 2.592 11.032 1.05 11.583 12西走廊3 901.127 86.672 82.308 68.490 8.636 1.000 1.00 1.00 1.524 6.483 1.00 6.483 6 西走廊2 901.127 82.308 77.943 64.125 8.471 1.000 1.00 1.00 1.659 7.059 1.00 7.059 7 西走廊1 1639.999 77.943 70.000 57.972 8.224 1.000 1.00 1.00 3.440 14.638 1.05 15.370 15南区水力计算管段编号Q/W G(kg/h) D/mm L/m V(m/s) R(pa/m) △Py=Rl/Pa∑§ΔPd/pa △Pj=△Pd∑§/Pa△P=△Py+△Pj/Pa备注最远立管XNI环路G1 65759.9 2262.141 40 16.5 0.49 90.44 1492.26 1 118.04 118.04 1610.30 N1 37353.9 1284.974 40 3.6 0.28 30.21 108.76 4 38.54 154.18 262.93 N2 30134.31 1036.620 32 10.9 0.29 40.21 438.29 2 41.35 82.69 520.98 N3 24972.58 859.057 32 9 0.24 28.02 252.18 2 28.32 56.64 308.82 N4 19850.72 682.865 32 9 0.19 18.07 162.63 1 17.75 17.75 180.38 N5 14848.99 510.805 25 7.2 0.26 44.22 318.38 1 33.23 33.23 351.62 N6 10586.38 364.172 25 7.3 0.18 23.19 169.29 1 15.93 15.93 185.22 N7 5121.87 176.192 20 9 0.14 19.77 177.93 1 9.64 9.64 187.57 XNI 5121.87 176.192 20 9.8 0.14 19.77 193.75 26.5 9.64 255.36 449.10 N15 88.096 15 8 0.13 24.72 197.76 64 8.31 531.76 729.52 N8 5121.87 176.192 20 9 0.14 19.77 177.93 1 9.64 9.64 187.57 N9 10586.38 364.172 25 7.3 0.18 23.19 169.29 1 15.93 15.93 185.22 N10 14848.99 510.805 25 7.2 0.26 44.22 318.38 1 33.23 33.23 351.62 N11 19850.72 682.865 32 9 0.19 18.07 162.63 1 17.75 17.75 180.38 N12 24972.58 859.057 32 9 0.24 28.02 252.18 2 28.32 56.64 308.82 N13 30134.31 1036.620 32 10.9 0.29 40.21 438.29 2 41.35 82.69 520.98 N14 37353.9 1284.974 40 3.6 0.28 30.21 108.76 3.5 38.54 134.91 243.66 G2 65759.9 2262.141 40 3 0.49 90.44 271.32 1 118.04 118.04 389.36∑(△P y+△P j)= 7154.049Pa立管XNII 资用压力∑(△Py+△Pj)7,8,15，XNI=1553.757paXNII 5464.513 187.979 20 9.8 0.15 22.33 218.83 26 11.06 287.61 506.44N16 93.990 15 8 0.14 27.91 223.28 68 9.64 655.26 878.54∑(△Py+△Pj)=1384.985Pa不平衡率=（1553.757-1384.985）/1553.757×100％=10.86％（用立管阀门节流）立管XNIII 资用压力=1924.19PaXNIII 4262.604 146.634 20 9.8 0.12 14.02 137.40 26 7.08 184.07 321.47 N17 73.317 15 8 0.11 17.57 140.56 68 5.95 404.52 545.08∑(△Py+△Pj)=866.550Pa不平衡率=（1924.19-866.550）/2313×100%=54.97%(用立管阀门节流)立管DNI 资用压力2627.428paDNI 5001.73 172.060 20 9.8 0.14 18.91 185.32 26 9.64 250.54 435.86 N18 86.030 15 8 0.13 23.65 189.20 64 8.31 531.76 720.96∑(△Py+△Pj)=1156.819Pa不平衡率=（2627.428-1156.818）/2627.428×100%=55.97%(用立管阀门节流)立管DNⅡ 资用压力2988.184 PaDNII 5121.87 176.192 20 9.8 0.14 19.77 193.75 26 9.64 250.54 444.29 N19 88.096 15 8 0.13 24.72 197.76 64 8.31 531.76 729.52∑(△Py+△Pj)=1173.807Pa不平衡率=（2988.184-1173.807）/2988.184×100%=60.72%(用立管阀门节流)立管DNIII 资用压力3605.818 PaDNIII 5161.722 177.563 15 9.8 0.26 93.25 913.85 38 33.23 1262.93 2176.78 N20 177.563 15 8 0.26 93.25 746.00 36 33.23 1196.46 1942.46∑(△Py+△Pj)=4119.24Pa不平衡率=（4119.24-3605.818）/4119.24×100%=12.46%(用立管阀门节流)立管DBI立管资用压力4647.785PaDBI 7219.591 248.354 20 9.8 0.20 37.83 370.73 38 19.67 747.30 1118.03 N21 124.177 15 8 0.18 47.16 377.28 64 15.93 1019.47 1396.75∑(△Py+△Pj)=2514.78Pa s不平衡率=（4676.785-2514.78）/4676.785×100%=45.89%(用立管阀门节流)北区水力计算管段编号Q/W G(kg/h) D/mm L/m V(m/s) R(pa/m) △Py=Rl/Pa∑§ΔPd/pa△Pj=△Pd∑§/Pa△P=△Py+△Pj/Pa备注最远立管XNI环路G1 65759.9 2262.141 40 16.5 0.49 90.44 1492.26 1 118.04 118.04 1610.30 B1 28406.01 977.167 40 5.4 0.21 17.87 96.50 4 21.68 86.73 183.22 B2 23337.92 802.824 32 7 0.23 24.61 172.27 1 26.01 26.01 198.28 B3 17449.4 600.259 25 7.2 0.30 60.33 434.38 1 44.25 44.25 478.62 B4 12381.31 425.917 25 9.2 0.21 31.24 287.41 1 21.68 21.68 309.09 B5 5161.722 177.563 20 18 0.14 20.06 361.08 5 9.64 48.18 409.26 XBIII 5161.722 177.563 20 9.8 0.14 20.06 196.59 26.5 9.64 255.36 451.95 B10 5161.722 177.563 20 8 0.14 20.06 160.48 36 9.64 346.90 507.38 B6 12381.31 425.917 20 9.2 0.21 31.24 287.41 1 21.68 21.68 309.09 B7 17449.4 600.259 25 7.2 0.30 60.33 555.04 1 44.25 44.25 599.28 B8 23337.92 300.130 32 7 0.23 24.61 177.19 1 26.01 26.01 203.20 B9 28406.01 150.065 40 5.4 0.21 17.87 125.09 3.5 21.68 75.88 200.97 G2 65759.9 2262.141 40 3 0.49 90.44 488.38 1 118.04 118.04 606.42∑(△P y+△P j)= 6067.076Pa立管XBII 资用压力=1368.59paXBII 7219.591 248.354 20 9.8 0.20 37.83 370.73 26 19.67 511.31 882.04 B11 124.177 15 8 0.10 10.30 82.40 64 4.92 314.65 397.05∑(△Py+△Pj)=1279.093Pa不平衡率=（1368.59-1279.093）/1368.59×100％=6.54％<10%立管XBI 资用压力=1986.77PaXBI 5068.087 174.342 20 9.8 0.14 19.39 190.02 26 9.64 250.54 440.56 B12 87.171 15 8 0.13 24.24 193.92 64 8.31 531.76 725.68∑(△Py+△Pj)=1166.243Pa不平衡率=（1986.77-1166.243）/1986.77×100%=41.30%(用立管阀门节流)立管DBIII 资用压力3064.68paDBIII 5888.52 202.565 20 9.8 0.16 25.71 251.96 26 12.59 327.24 579.19 B13 101.283 15 8 0.15 32.11 256.88 64 11.06 707.96 964.84∑(△Py+△Pj)=1544.039Pa不平衡率=（3064.68-1544.039）/3064.68×100%=49.62%(用立管阀门节流)立管DBⅡ 资用压力3466.15PaDBII 5068.087 174.342 15 9.8 0.25 90.03 882.29 38 30.73 1167.65 2049.94 B14 87.171 15 8 0.13 24.24 193.92 64 8.31 531.76 725.68∑(△Py+△Pj)=2775.6247Pa不平衡率=（3466.154-2775.624）/3466.154×100%=19.92%(用立管阀门节流)局部阻力系数计算管段号局部阻力个数阻力系数/个∑§管段号局部阻力个数阻力系数/个∑§G1DN40闸阀 1 0.51 XNⅡ、XNⅢ、DNI、DNⅡ、XBⅡ、DBⅢ、XBI旁流三通 2 1.526 φ40、90°煨弯 1 0.5 φ20、90°煨弯 2 1.5N1、B1、分流三通 1 34DN20截止阀 2 10φ40、90°煨弯 1 0.5N16、N17分流三通 4 368 DN40闸阀 1 0.5 合流三通 4 3N2、N3直流三通 1 12散热器8 2 φ32、90°煨弯 1 1 φ15乙字弯16 1.5N4、N5、N6、N7直流三通 1 1 1 DN15、90°弯头 2 2XNI DN20、90°弯头 1 226.5B5φ20、90°煨弯 2 1.55 旁流三通 1 1.5 直流三通 2 1φ20、90°煨弯 2 1.5DNIII旁流三通 2 1.538 DN20截止阀 2 10 φ15、90°煨弯 2 1.5N15、N18、N19、N21、B11、B12、B13、B14分流三通 4 364DN15截止阀 2 16合流三通 4 3XBIIIDN20、90°弯头 1 226.5 散热器8 2 旁流三通 1 1.5φ15乙字弯16 1.5 φ20、90°煨弯 2 1.5N12、N13直流三通 1 12DN20截止阀 2 10φ32、90°煨弯 1 1N20散热器 4 236N14、B9 合流三通 1 33.5φ15乙字弯8 1.5 DN40闸阀 1 0.5 DN15、90°弯头8 2G2DN40闸阀 1 0.51B10散热器 4 236 φ40、90°煨弯 1 0.5 φ20乙字弯8 1.5DBⅡ、DBI旁流三通 2 1.538DN20、90°弯头8 2φ15、90°煨弯 2 1.5 B2、B3、B4、B6、B7、B8 直流三通11 1 DN15截止阀 2 16 N8、N9、N10、N11 直流三通11 1。
天津市供热计量收费管理办法(试行)
天津市供热计量收费管理办法（试行）委共同制定了《天津市供热计量收费管理办法（试行）》。
现印发给你们，请遵照执行。
附件：天津市供热计量收费管理办法（试行）市建委市发展改革委2014年11月14日【此件主动公开】附件天津市供热计量收费管理办法（试行）第一条为了进一步推动我市供热计量工作，提高社会节能意识，促进节能减排，建设美丽天津，根据《中华人民共和国节约能源法》、《民用建筑节能条例》、《天津市供热用热条例》、《城市供热价格管理暂行办法》、《天津市供热计量管理办法》等规定，规范供热计量价格和收费管理，维护供热用热双方权益，结合我市实际，制定本办法。
第二条本市实施供热计量收费的用热户和供热单位，均应遵守本办法。
第三条列入本市供热计量实施计划的居住建筑和公共建筑，实行供热计量收费应当具备以下条件：（一）居住建筑应达到或超过本市二步节能标准；（二）供热系统设计应符合《天津市集中供热住宅计量供热设计规程》（DB29-26）和《天津市公共建筑节能设计标准》（DB29-153）；（三）供热系统施工和验收应符合《天津市集中供热住宅计量供热施工质量验收规程》（DB29-42）和《天津市民用建筑节能工程施工质量验收规程》（DB29-126）；（四）供热系统设施完好并具备供热计量功能；（五）热量表经检定合格；第四条供热单位与用热户应当签订计量供用热合同，约定双方的权利和义务。
第五条供热单位应当向用热户告知用热量、采暖费结算及热量表日常维护和故障处理等事项，并做好宣传解释工作。
第六条供热计量包括直接计量和间接分摊计量两种方式。
直接计量方式的户用热量表和间接分摊计量方式的计量分摊装置，均应符合国家、行业和地方标准。
第七条供热计量价格实行两部制热价，由基本热价和计量热价两部分构成。
其中：基本热价按照不超过面积热价30%制定；计量热价为面积热价与基本热价之差除以单位面积耗热量定额。
用户热费为基本热费和计量热费之和。
具体计算公式为：基本热费=基本热价×计费面积计量热费=计量热价×用热量第八条供热计量收费和结算按照以下规定进行：（一）用热户应在每年度12月31日前，按现行面积热价一次性预交采暖费；双方对交费时间另有约定的，从其约定。
集中供热住宅计量供热施工质量验收规范

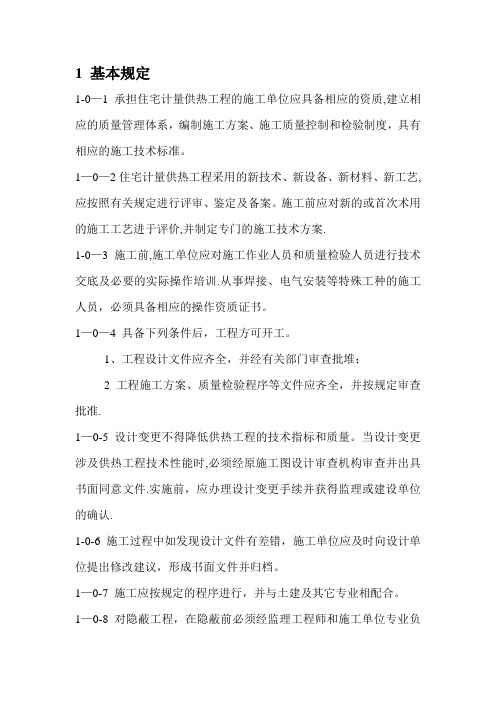

1 基本规定1-0—1 承担住宅计量供热工程的施工单位应具备相应的资质,建立相应的质量管理体系，编制施工方案、施工质量控制和检验制度，具有相应的施工技术标准。
1—0—2住宅计量供热工程采用的新技术、新设备、新材料、新工艺,应按照有关规定进行评审、鉴定及备案。
施工前应对新的或首次术用的施工工艺进于评价,并制定专门的施工技术方案.1-0—3 施工前,施工单位应对施工作业人员和质量检验人员进行技术交底及必要的实际操作培训.从事焊接、电气安装等特殊工种的施工人员，必须具备相应的操作资质证书。
1—0—4 具备下列条件后，工程方可开工。
1、工程设计文件应齐全，并经有关部门审查批堆；2 工程施工方案、质量检验程序等文件应齐全，并按规定审查批准.1—0-5 设计变更不得降低供热工程的技术指标和质量。
当设计变更涉及供热工程技术性能时,必须经原施工图设计审查机构审查并出具书面同意文件.实施前，应办理设计变更手续并获得监理或建设单位的确认.1-0-6 施工过程中如发现设计文件有差错，施工单位应及时向设计单位提出修改建议，形成书面文件并归档。
1—0-7 施工应按规定的程序进行，并与土建及其它专业相配合。
1—0-8 对隐蔽工程，在隐蔽前必须经监理工程师和施工单位专业负责人共同验收并签署验收文件。
1—0-9 工程验收分竣工质量验收和移交验收。
工程质量保修期限，至少应为工程竣工质量验收合格并正式供热运行后的两个采暖期。
在保修期内，相关责任主体应履行保修责任，形成维修记录文件并归档。
材料设备质量和施工质量应由建设单位根据相关标准和合同约定负责。
2 材料设备管理2-1 一般规定2—1-1 供热工程所使用的材料设备的技术性能指标应符合设计要求及国家、行业和地方有关标准的规定.严禁使用国家明令禁止使用与淘汰的材料设备。
2—1-2 材料设备进场验收及复验应遵守以下规定:1 对材料设备的品种、规格、包装、外观和尺寸进行检查验收,并应经监理工程师（建设单位代表)确认，形成相应的验收记录并归档。

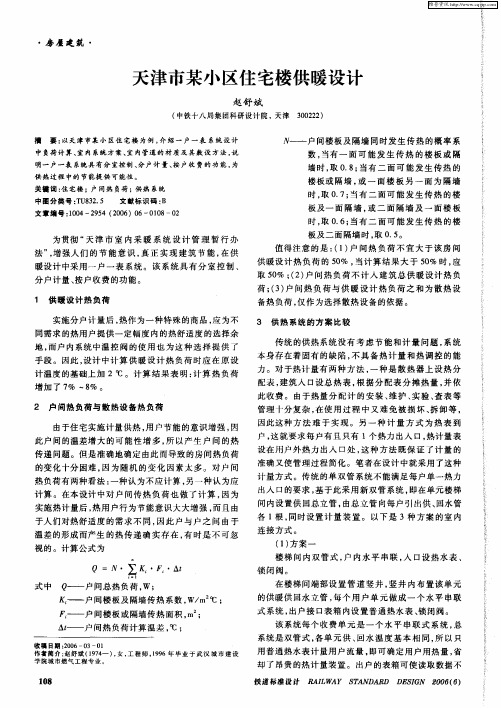

天津市某小区住宅楼供暖设计
板及一 面 隔墙 ， 二 面 隔 墙 及 一 面 楼 板 或
文 章 编 号 ：０ ４— ９４ （ ０６ ６— １８ ２ １０ ２ ５ ２ ０ ）Ｏ ０ ０ —０
时 ， ０ ６ 当有 二 面 可 能 发 生 传 热 的楼 取 ．；
为贯 彻 “ 津 市 室 内采 暖 系 统 设 计 管 理 暂 行 办 天 法 ” 增强 人 们 的 节 能 意 识 ， 正 实 现 建 筑 节 能 ， 供 ， 真 在
由于住宅 实施 计量 供热 ， 户节 能 的意识 增 强 ， 用 因 此 户 间的温 差增 大 的可 能 性 增 多 ， 以产 生 户 间 的热 所 传 递 问题 。但 是准 确 地确定 由此而 导致 的房 间热 负荷 的变化 十分 困难 ， 为随 机 的变 化 因素 太 多 。对 户 间 因
墙 时 ， ０８ 当有 二 面 可 能 发 生 传 热 的 取 ．；
楼 板或 隔 墙 ， 一 面 楼 板 另 一 面 为 隔 墙 或
关 键 词 ： 宅楼 ； 间 热 负荷 ；供 热 系统 住 户
中田 分 类 号 ：Ｕ ３ ． Ｔ ８２ ５ 文 献 标 识 码 ： Ｂ
时 ， ０ ７ 当有 二 面 可 能 发 生 传 热 的楼 取 ．；
同需求 的热 用户提 供 一定 幅度 内 的热舒适 度 的选 择余 地 ， 户 内系统 中温 控 阀 的使 用 也 为 这种 选 择 提 供 了 而
传 统 的供 热 系统 没 有 考 虑 节 能和 计 量 问 题 ， 系统
手 段 。因此 ， 计 中计 算 供 暖 设 计 热 负荷 时 应 在 原 设 设 计 温度 的基础 上加 ２ｏ Ｃ。计 算 结 果 表 明 ： 算 热 负 荷 计
增加了 ７ 一 ％。 ％ ８ ２ 户 问热 负荷 与散 热设 备热 负荷
文 章 编 号 ：０ ４— ９４ （ ０６ ６— １８ ２ １０ ２ ５ ２ ０ ）Ｏ ０ ０ —０
时 ， ０ ６ 当有 二 面 可 能 发 生 传 热 的楼 取 ．；
为贯 彻 “ 津 市 室 内采 暖 系 统 设 计 管 理 暂 行 办 天 法 ” 增强 人 们 的 节 能 意 识 ， 正 实 现 建 筑 节 能 ， 供 ， 真 在
由于住宅 实施 计量 供热 ， 户节 能 的意识 增 强 ， 用 因 此 户 间的温 差增 大 的可 能 性 增 多 ， 以产 生 户 间 的热 所 传 递 问题 。但 是准 确 地确定 由此而 导致 的房 间热 负荷 的变化 十分 困难 ， 为随 机 的变 化 因素 太 多 。对 户 间 因
墙 时 ， ０８ 当有 二 面 可 能 发 生 传 热 的 取 ．；
楼 板或 隔 墙 ， 一 面 楼 板 另 一 面 为 隔 墙 或
关 键 词 ： 宅楼 ； 间 热 负荷 ；供 热 系统 住 户
中田 分 类 号 ：Ｕ ３ ． Ｔ ８２ ５ 文 献 标 识 码 ： Ｂ
时 ， ０ ７ 当有 二 面 可 能 发 生 传 热 的楼 取 ．；
同需求 的热 用户提 供 一定 幅度 内 的热舒适 度 的选 择余 地 ， 户 内系统 中温 控 阀 的使 用 也 为 这种 选 择 提 供 了 而
传 统 的供 热 系统 没 有 考 虑 节 能和 计 量 问 题 ， 系统
手 段 。因此 ， 计 中计 算 供 暖 设 计 热 负荷 时 应 在 原 设 设 计 温度 的基础 上加 ２ｏ Ｃ。计 算 结 果 表 明 ： 算 热 负 荷 计
增加了 ７ 一 ％。 ％ ８ ２ 户 问热 负荷 与散 热设 备热 负荷
2018.7.10天津市集中供热住宅计量供热设计规程宣贯(全)
单层结构的塑料管材有较强的渗氧特性，空气与管内介质氧分压力差会使氧不断渗入封闭 的循环系统，对供暖系统中易腐蚀构件造成损害。
因此，在条文中应强化对塑料管的阻氧要求。（条文6.7.1）
重点研究内容——供暖系统水质及防腐问题
关于镀锌钢管
锌比铁是更活跃的元素，会最先与供暖系统水中的金属离子 发生电化学反应，快速消蚀镀锌层，失去其保护作用，同时在先 期腐蚀生成物的强化作用下，钢管的被腐蚀速度甚至比非镀锌钢 管更快。
对水质的要求
循环水
对水质的要求
循环水
悬浮物（mg/L） 钢制设备
pH(25℃)
铜制设备
铝制设备
总硬度（mmol/L）
溶氧量（mg/L）
含油量（mg/L）
≤10 10～12 9～10 8.5～9
≤0.6
≤0.1
≤1
钢制设备
氯根Cl（mg/L）
AISI 304 不 锈钢
AISI 316 不 锈钢
铜制设备
因此，在本规程中明确不应采用镀锌钢管，建议采用钢塑复
合压力管（βPSP），双热熔连接或采用无缝钢管焊接。（条文
6.2.4、6.3.4）
钢塑管材、管件熔接装配图
1
4
3
2
1、双热熔管件；2、钢塑管； 3、钢管层；4、金属衬套
钢塑复合压力管 钢塑管用双热熔焊接管件剖面图
重点研究内容——热力入口及平衡阀
静态平衡阀 设置目的—— 一是通过限流与流量调节功能，实现热网的水力平衡；二是
2.0.19 对接焊铝塑复合管（ PE/AL/PE） pipe butt-welded by aluminum pipe 内层和外层为交联聚乙烯或聚乙烯、中间层为对接焊铝合金（或铝）、层间通过热熔粘合 剂形成胶粘层的复合管。
因此，在条文中应强化对塑料管的阻氧要求。（条文6.7.1）
重点研究内容——供暖系统水质及防腐问题
关于镀锌钢管
锌比铁是更活跃的元素，会最先与供暖系统水中的金属离子 发生电化学反应，快速消蚀镀锌层，失去其保护作用，同时在先 期腐蚀生成物的强化作用下，钢管的被腐蚀速度甚至比非镀锌钢 管更快。
对水质的要求
循环水
对水质的要求
循环水
悬浮物（mg/L） 钢制设备
pH(25℃)
铜制设备
铝制设备
总硬度（mmol/L）
溶氧量（mg/L）
含油量（mg/L）
≤10 10～12 9～10 8.5～9
≤0.6
≤0.1
≤1
钢制设备
氯根Cl（mg/L）
AISI 304 不 锈钢
AISI 316 不 锈钢
铜制设备
因此，在本规程中明确不应采用镀锌钢管，建议采用钢塑复
合压力管（βPSP），双热熔连接或采用无缝钢管焊接。（条文
6.2.4、6.3.4）
钢塑管材、管件熔接装配图
1
4
3
2
1、双热熔管件；2、钢塑管； 3、钢管层；4、金属衬套
钢塑复合压力管 钢塑管用双热熔焊接管件剖面图
重点研究内容——热力入口及平衡阀
静态平衡阀 设置目的—— 一是通过限流与流量调节功能，实现热网的水力平衡；二是
2.0.19 对接焊铝塑复合管（ PE/AL/PE） pipe butt-welded by aluminum pipe 内层和外层为交联聚乙烯或聚乙烯、中间层为对接焊铝合金（或铝）、层间通过热熔粘合 剂形成胶粘层的复合管。
《天津市集中供热住宅计量供热设计规程》(DB 29-26-2008)修编说明
热源 、 热力站及热 力管 网
根据 国家能源发展战略 ， 《 新 规程 》 强调在大力发展热 电 联产的基础上 ， 应积极采用地热能、 阳能等可再生能源 ， 太 并对 热 电厂供热首站和 区域锅炉房 的设计 参数以及设备配置提 出
《 规程 》 修编的指导思想
集 中供 热 既 是 涉 及 热 用 户 特 别 是 居 民 生 活 的 公 共 事 业 ， 又 是 建 设 行 业 用 能 大 户 ， 以供 热 行 业 是 落 实 国 家 “ 建 和谐 所 构
的居 住 区 ，其 热 力 站 的 最 大 规 模 以供 热 范 围 不 超 过 本 街 区 为 限 。 力 站 供 热 最佳 规 模 ， 热 一般 以建 筑 面 积 ５ ０万 ｍ 宜 ， ～１ 为
采用先进技术、 设备， 提高供热行业 的技术水平 。
《 规程 》 的适用范 围
新《 规程 》 适用于 天津 市行 政区域 内的新建 、 改建住宅及 住宅补建集 中供热工程的设计 。公寓、 别墅 、 商住楼 、 集体宿舍
小、 备质 量可靠 、 设 自动化程度 高、 以实现无 人值 守等特点 ， 可
据 水 力平 衡 需要 ，在 其 上 部 各层 分 支 环 路 设 置 水 力平 衡 阀 ， 超 过 １ ６层 时 应进 行 竖 向 分 区 。 对 系统 最 低 点 工 作 压 力 按 照 管 材
意见和 建议基础上 ， 编制组结合我市供热 系统 的实际情况 ， 参 考 了建设部 《 城镇 供热计量技 术指南 》 等其他技 术标准和计 量供热相关科研成果 ， 完成 了对原规程 的修编工作。新 《 天津 市集 中供热住 宅计量供热 设计规程 》 Ｂ２ — ６ ２ ０ （ Ｄ ９ ２ — ０ ８ 以下
简称 “ 程”） ２ ０ 规 从 ０ ８年 ２月 １日正 式 实施 。 除 对原 规 程 的
天津市供热采暖收费管理办法
天津市供热采暖收费管理办法(2011年1月11日天津市城乡建设和交通委员会颁布并实施) 第一条为保障供热用热双方合法权益，依据《天津市供热用热条例》等有关规定，结合本市实际，制定本办法。
第二条本市行政区域内从事供热经营活动的供热单位和用热户，应遵守本办法。
第三条供热单位与用热户应依法签订供用热合同。
供热价格、计费面积和相关政策调整时，双方应重新签订合同。
用热户未与供热单位签订合同，并在规定时间内未提出停止用热申请而形成事实用热的，用热户应交纳供热采暖费。
第四条供热单位应按价格主管部门制定的价格、标准、计费办法和合同约定收取供热采暖费，并开具财税部门统一印制的采暖收费专用票据。
第五条居民住宅供热计费面积范围包括使用面积、内部及其周围全部墙体水平投影面积，其中与相邻用户的隔墙按1/2计算。
计费面积依据竣工图纸计算，无竣工图纸的依据设计图纸计算，无图纸的老住宅可按计租面积的1.3倍计算。
如有疑义，以实际测量值为准，相邻住户间的隔墙量至墙中线，周围墙体一律量至外墙皮。
第六条居民住宅特殊房型和部位计费面积按照以下方法确定:(一)阳台:没有安装采暖设施的，在房屋主体结构以内的按50%计算，在房屋主体结构以外的不计算;安装采暖设施的按100%计算。
(二)补建供热设施住宅的厅、厨房和卫生间:没有安装采暖设施的按50%计算，安装采暖设施的按100%计算。
(三)跃层:按各层面积之和计算(多层共享空间按该部位面积乘以共享层数计算)。
(四)阁楼:安装采暖设施的，坡顶型阁楼按50%计算，平屋顶型阁楼净高大于2.8米(含2.8米)的按100%计算，不足2.8米的按50%计算。
没有安装采暖设施的，坡顶型阁楼按25%计算，平屋顶型阁楼净高大于2.8米(含2.8米)的按50%计算，不足2.8米的按25%计算。
(五)闷顶(仅有进出口没有固定楼梯相通的顶层):安装采暖设施的按照阁楼计算，没有安装采暖设施的不计算。
(六)超高:按超高部位面积乘以层高系数计算，其中层高系数为层高除以3米。

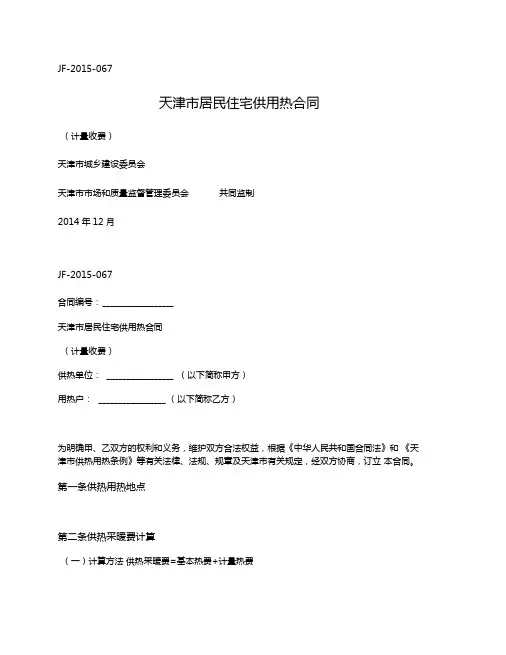

天津市居民住宅供用热合同(计量收费)(天津市2015版)
JF-2015-067
天津市居民住宅供用热合同
（计量收费）
天津市城乡建设委员会
天津市市场和质量监督管理委员会共同监制
2014年12月
JF-2015-067
合同编号：__________________
天津市居民住宅供用热合同
（计量收费）
供热单位： _________________ （以下简称甲方）
用热户： _________________ （以下简称乙方）
为明确甲、乙双方的权利和义务，维护双方合法权益，根据《中华人民共和国合同法》和《天津市供热用热条例》等有关法律、法规、规章及天津市有关规定，经双方协商，订立本合同。
第一条供热用热地点
第二条供热采暖费计算
（一）计算方法供热采暖费=基本热费+计量热费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在线排污过滤器
钢制焊接过滤器
设置目的 —— 通过设置在线排污过滤器，保证在系统正常运行时，能
完成冲洗工作。
修改内容 —— 强调过滤器应采用在线排污过滤器，考虑到严密性和耐 用性，同时建议干管的阀门采用焊接球阀（条文5.0.5的第七款）
焊接球阀
重点研究内容——热力入口及平衡阀
热力入口预制成品
预调节阀芯
非预调节阀芯
重点研究内容——供暖系统末端
附录D 集水器、分水器
图D-1 做法a 住宅建筑分环路控温的集水器、分水器
1 集水器 2 分水器 3 放气与泄水装置 4 内置预设定自动控制阀 5 内置关断阀 6 总管关断阀 7 旁通管（阀） 8 过滤器9 室温温控器
图D-2 做法b 非住宅建筑分户或分区域总体控温的
此条文为了规范一、二级管网材质要求，提高管道寿命和安全性
修编主要内容——新增条文 12条
1 作用在自力式压差控制阀前后的压力不应大于其工作压力，且应符合表 1 热力入口的供水管上应设静态平衡阀，在回水管上设可现场 5.1 的规定； 设定型的自力式压差控制阀。静态平衡阀的安装位置应保证阀 2 自力式压差控制阀所控制的水环路计算阻力（压差）应在其控制压差范 前直管段长度不宜小于 5 倍管径、阀后直管段长度不宜小于 2 围内，且应符合表5.2 的规定； 倍管径； 3 自力式压差控制阀的设计压降宜为其所控制环路计算阻力的0.3 倍～0.6 2 当热力入口设置总热量表时，热量表的流量传感器应设在回水 倍； 管上，且流量传感器前应设过滤器，滤网规格宜为60 目。流量 4 自力式压差控制阀的口径与其所安装的管道口径差不宜大于两级。 传感器前、后直管段的长度要求见8.3.1 条的要求； 3 供水管应设过滤器，回水管应设置反向安装的过滤器，滤网规 格宜为40 目～60 目； 5.0.7 静态平衡阀的规格应通过计算确定，并符合以下要求： 4 热力入口涉及到的总热量表、各种阀门及仪表宜水平安装； 1 阀门两端的压差不应超出产品允许的压差范围； 5 供、回水管之间应设置旁通管； 2 当资用压头已知时，静态平衡阀的规格应根据阀门的设计流量及两端的 6 供、回水管应设置压力表和温度计或压力传感器和温度传感器； 压差选择确定； 7 热力入口涉及的干管阀门宜采用焊接球阀，过滤器应采用在线 3 当设计资料未知时，可选用与管道同径或小一号的静态平衡阀，且应根 排污型过滤器。 据设计流量计算其所需的最小压差。 8 热力入口的设置方法宜按本规程附录C 执行。
修改内容 —— 规定在热力入口供水管上应设置静态平衡阀，对安装位置提
出具体要求（条文5.0.5第一条），并增加阀门选型要求。（条文5.0.7）
静态平衡阀
自力式压差控制阀
设置目的 —— 克服管网变流量运行时，建筑热力入口产生的压力波动， 保证建筑物内供暖系统的压差相对稳定。 修改内容 —— 规定在热力入口的回水管上设可现场设定型的自力式压差控 制阀（条文5.0.5第一条），并增加阀门选型要求及具体算例。（条文5.0.6及 5.0.8条的条文解释）
集水器、分水器（环路关断阀内置）
1 集水器 2 分水器 3 放气与泄水装置 4 内置关断阀 5 总管关断阀 6 旁通管（阀） 7 过滤器 8 电热型控制阀 9 室温温控器
重点研究内容——供暖系统末端
附录D 集水器、分水器
图D-3 做法c 非住宅建筑分户或分区域总体控温的集 水器、分水器（环路关断阀外置）
编制背景
编制目的
《天津市集中供热住宅计量供热设计规程》是天津市工程建设
标准体系中的重要标准。针对城市集中供热住宅分室控温、分
户计量的供热系统设计，提出涉及计量供热系统及其相关节能
技术的应用等的目标要求。
该标准的修订对规范集中供热住宅计量供热系统设计，促进供
热系统节能和用户行为节能，并将新的供热技术和设备应用到 供热系统中具有十分重要的意义。
1 集水器 2 分水器 3 放气与泄水装置 4 外置关断阀 5 总管关断阀 6 旁通管（阀） 7 过滤器 8 电热型控制阀 9 室温温控器
图D-4 做法d 放射式散热器供暖的集水器、分水器
1 集水器 2 分水器 3 放气与泄水装置 4 外置关断阀 5 总管关断阀 6 旁通管（阀）
重点研究内容——供暖系统末端
铜制设备
9～SI 316 不 锈钢
铜制设备
总硬度（mmol/L） 溶氧量（mg/L） 含油量（mg/L）
≤0.6 ≤0.1 ≤1
硫酸根SO42-（mg/L） 总铁量Fe（mg/L） 总铜量Cu（mg/L）
修编主要内容——新增条文 12条
4.4 管道材料
4.4.1 一级管网管道材料应符合下列要求： 1 直埋敷设应采用预制直埋保温管，并应符合国家标准《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保 温管及管件》（GB/T29047）的要求； 2 架空和地沟敷设的管道，其工作钢管应符合国家标准《低压流体输送用无缝钢管》GB/T8163 和《低压流体 输送用焊接钢管》（GB/T3091）的要求。 4.4.2 二级管网管道材料应符合下列要求： 1 预制直埋保温管，需遵循与4.4.1 条相同。 2 预制直埋保温复合塑料管应符合行业标准 《高密度聚乙烯外护管聚氨酯发泡预制直埋保温复合塑料管》 （CJ/T480）的要求。
排污过程不影响供热系统运行的过滤器。
2.0.16 分水器 primary supply water manifold
用于连接集中供暖系统的供水管和各加热管分支环路的配水装置。
2.0.17 集水器 primary return water manifold
用于连接集中供暖系统的回水管和各加热管分支环路的汇水装置。
连接共用立管与户内系统，具有调节、计量、关断等功能的装置组合。
修编主要内容 —— 新增术语 9条
2.0.12 静态水力平衡阀 static hydraulic balancing valve
阀体设有压力测孔，通过手动调节阀门阻力，实现系统静态水力平衡的专用调节阀，简称平衡阀。
2.0.14 在线排污过滤器on-line sewage discharge filter
问题的提出 修改调整的内容—— 在规程中建议采用预制成品一体式 装置（条文5.0.2的第五款）
钢制焊接热力入 口装置保温前
钢制焊接热力入
造成的影响 —— 热损失严重
口装置保温后
重点研究内容——热力入口及平衡阀
附录C 热力入口
图C-1 多层、高层建筑热力入口的设置
1 静态平衡阀 2 自力式压差控制阀 3 在线排污过滤器（正接）4 在线排污过滤器（反接） 5 焊接球阀
修编过程
形成征求意见稿
共召开13次讨论会
专家评审会
修改报批稿，送建委审批
2016.1
2016.8
2017.1
2017.6.7
2017.10
完成审批
2017.11
印刷出版
规程正式启动
形成报批稿
根据各方意见进行修改， 上报建委，待专家评审。
四次校稿，调整版面内容
重点研究内容——供暖系统水质及防腐问题
1）应满足室内系统散热设备、管道及附件的水质要求。 2）间接连接的热力站二级网水质应满足表4.2 的规定。
修编主要内容——新增条文 12条
3）直接连接锅炉房等热源（无压热水锅炉除外）的二级 表4.3 直接连接锅炉房（无压热水锅炉除外）的二级网水质要求
对水质的要求
悬浮物（mg/L） 钢制设备 pH(25℃)
供暖末端系统——散热器
内防腐 由于散热器内防腐是通过向散热器腔体内灌涂液体防腐材料，
通常厚度仅为0.5微米~2微米，且防腐层附着力较差，做了内防
腐的散热器穿孔腐蚀漏水的现象依然存在，所以此次修编强调了 不应采用内表面涂层的防腐型散热器。 （条文6.5.1第一款）
内置温控阀 常规的温控阀，由于连接管件较多，影响散热器安装高度， 又会使得温控阀感应的温度不是工作区的温度而影响温控效果， 为避免这种情况，此次修编提出了宜选用下进下出、内置温控阀 芯型的散热器。（条文6.5.1第二款）
网水质应满足水质应满足表4.3 的规定。
4）以无压热水锅炉为热源的供热系统，应设置热交换器。 一次侧的水质要求见表4.1；二次侧的水质要求见表4.2。
循环水
≤10 10～12
对水质的要求
钢制设备 AISI 304 不 锈钢
循环水
≤300 ≤10 ≤100 ≤100 ≤150 ≤0.5 ≤0.1
增加本条的目的是强调二级网水质的重要性，减轻 管道、设备的腐蚀，提高供热系统的安全性
修编主要内容——新增术语 9条
2.0.18 钢塑复合压力管（β PSP）plastic-steel-plastic composited pressure pipe
以氩弧对接焊镀锌钢管为中间层，以耐高温、高压和耐低温冲击的β 晶型无规共聚聚丙烯 （βPP-R）为内、外层，采用耐高温热熔胶，通过同步复合而成的一种复合型压力管道。
关于塑料管道阻氧
单层结构的塑料管材有较强的渗氧特性，空气与管内介质氧分压力差会使氧不断渗入封闭
的循环系统，对供暖系统中易腐蚀构件造成损害。 因此，在条文中应强化对塑料管的阻氧要求。（条文6.7.1）
重点研究内容——供暖系统水质及防腐问题
关于镀锌钢管
锌比铁是更活跃的元素，会最先与供暖系统水中的金属离子 发生电化学反应，快速消蚀镀锌层，失去其保护作用，同时在先 期腐蚀生成物的强化作用下，钢管的被腐蚀速度甚至比非镀锌钢 管更快。 因此，在本规程中明确不应采用镀锌钢管，建议采用钢塑复 合压力管（βPSP），双热熔连接或采用无缝钢管焊接。（条文 6.2.4、6.3.4）
修编主要内容——新增术语 9条
2.0.1 热计量heat metering
对集中供暖系统的热源供热量、热用户的用热量进行的计量。
钢制焊接过滤器
设置目的 —— 通过设置在线排污过滤器，保证在系统正常运行时，能
完成冲洗工作。
修改内容 —— 强调过滤器应采用在线排污过滤器，考虑到严密性和耐 用性，同时建议干管的阀门采用焊接球阀（条文5.0.5的第七款）
焊接球阀
重点研究内容——热力入口及平衡阀
热力入口预制成品
预调节阀芯
非预调节阀芯
重点研究内容——供暖系统末端
附录D 集水器、分水器
图D-1 做法a 住宅建筑分环路控温的集水器、分水器
1 集水器 2 分水器 3 放气与泄水装置 4 内置预设定自动控制阀 5 内置关断阀 6 总管关断阀 7 旁通管（阀） 8 过滤器9 室温温控器
图D-2 做法b 非住宅建筑分户或分区域总体控温的
此条文为了规范一、二级管网材质要求，提高管道寿命和安全性
修编主要内容——新增条文 12条
1 作用在自力式压差控制阀前后的压力不应大于其工作压力，且应符合表 1 热力入口的供水管上应设静态平衡阀，在回水管上设可现场 5.1 的规定； 设定型的自力式压差控制阀。静态平衡阀的安装位置应保证阀 2 自力式压差控制阀所控制的水环路计算阻力（压差）应在其控制压差范 前直管段长度不宜小于 5 倍管径、阀后直管段长度不宜小于 2 围内，且应符合表5.2 的规定； 倍管径； 3 自力式压差控制阀的设计压降宜为其所控制环路计算阻力的0.3 倍～0.6 2 当热力入口设置总热量表时，热量表的流量传感器应设在回水 倍； 管上，且流量传感器前应设过滤器，滤网规格宜为60 目。流量 4 自力式压差控制阀的口径与其所安装的管道口径差不宜大于两级。 传感器前、后直管段的长度要求见8.3.1 条的要求； 3 供水管应设过滤器，回水管应设置反向安装的过滤器，滤网规 格宜为40 目～60 目； 5.0.7 静态平衡阀的规格应通过计算确定，并符合以下要求： 4 热力入口涉及到的总热量表、各种阀门及仪表宜水平安装； 1 阀门两端的压差不应超出产品允许的压差范围； 5 供、回水管之间应设置旁通管； 2 当资用压头已知时，静态平衡阀的规格应根据阀门的设计流量及两端的 6 供、回水管应设置压力表和温度计或压力传感器和温度传感器； 压差选择确定； 7 热力入口涉及的干管阀门宜采用焊接球阀，过滤器应采用在线 3 当设计资料未知时，可选用与管道同径或小一号的静态平衡阀，且应根 排污型过滤器。 据设计流量计算其所需的最小压差。 8 热力入口的设置方法宜按本规程附录C 执行。
修改内容 —— 规定在热力入口供水管上应设置静态平衡阀，对安装位置提
出具体要求（条文5.0.5第一条），并增加阀门选型要求。（条文5.0.7）
静态平衡阀
自力式压差控制阀
设置目的 —— 克服管网变流量运行时，建筑热力入口产生的压力波动， 保证建筑物内供暖系统的压差相对稳定。 修改内容 —— 规定在热力入口的回水管上设可现场设定型的自力式压差控 制阀（条文5.0.5第一条），并增加阀门选型要求及具体算例。（条文5.0.6及 5.0.8条的条文解释）
集水器、分水器（环路关断阀内置）
1 集水器 2 分水器 3 放气与泄水装置 4 内置关断阀 5 总管关断阀 6 旁通管（阀） 7 过滤器 8 电热型控制阀 9 室温温控器
重点研究内容——供暖系统末端
附录D 集水器、分水器
图D-3 做法c 非住宅建筑分户或分区域总体控温的集 水器、分水器（环路关断阀外置）
编制背景
编制目的
《天津市集中供热住宅计量供热设计规程》是天津市工程建设
标准体系中的重要标准。针对城市集中供热住宅分室控温、分
户计量的供热系统设计，提出涉及计量供热系统及其相关节能
技术的应用等的目标要求。
该标准的修订对规范集中供热住宅计量供热系统设计，促进供
热系统节能和用户行为节能，并将新的供热技术和设备应用到 供热系统中具有十分重要的意义。
1 集水器 2 分水器 3 放气与泄水装置 4 外置关断阀 5 总管关断阀 6 旁通管（阀） 7 过滤器 8 电热型控制阀 9 室温温控器
图D-4 做法d 放射式散热器供暖的集水器、分水器
1 集水器 2 分水器 3 放气与泄水装置 4 外置关断阀 5 总管关断阀 6 旁通管（阀）
重点研究内容——供暖系统末端
铜制设备
9～SI 316 不 锈钢
铜制设备
总硬度（mmol/L） 溶氧量（mg/L） 含油量（mg/L）
≤0.6 ≤0.1 ≤1
硫酸根SO42-（mg/L） 总铁量Fe（mg/L） 总铜量Cu（mg/L）
修编主要内容——新增条文 12条
4.4 管道材料
4.4.1 一级管网管道材料应符合下列要求： 1 直埋敷设应采用预制直埋保温管，并应符合国家标准《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保 温管及管件》（GB/T29047）的要求； 2 架空和地沟敷设的管道，其工作钢管应符合国家标准《低压流体输送用无缝钢管》GB/T8163 和《低压流体 输送用焊接钢管》（GB/T3091）的要求。 4.4.2 二级管网管道材料应符合下列要求： 1 预制直埋保温管，需遵循与4.4.1 条相同。 2 预制直埋保温复合塑料管应符合行业标准 《高密度聚乙烯外护管聚氨酯发泡预制直埋保温复合塑料管》 （CJ/T480）的要求。
排污过程不影响供热系统运行的过滤器。
2.0.16 分水器 primary supply water manifold
用于连接集中供暖系统的供水管和各加热管分支环路的配水装置。
2.0.17 集水器 primary return water manifold
用于连接集中供暖系统的回水管和各加热管分支环路的汇水装置。
连接共用立管与户内系统，具有调节、计量、关断等功能的装置组合。
修编主要内容 —— 新增术语 9条
2.0.12 静态水力平衡阀 static hydraulic balancing valve
阀体设有压力测孔，通过手动调节阀门阻力，实现系统静态水力平衡的专用调节阀，简称平衡阀。
2.0.14 在线排污过滤器on-line sewage discharge filter
问题的提出 修改调整的内容—— 在规程中建议采用预制成品一体式 装置（条文5.0.2的第五款）
钢制焊接热力入 口装置保温前
钢制焊接热力入
造成的影响 —— 热损失严重
口装置保温后
重点研究内容——热力入口及平衡阀
附录C 热力入口
图C-1 多层、高层建筑热力入口的设置
1 静态平衡阀 2 自力式压差控制阀 3 在线排污过滤器（正接）4 在线排污过滤器（反接） 5 焊接球阀
修编过程
形成征求意见稿
共召开13次讨论会
专家评审会
修改报批稿，送建委审批
2016.1
2016.8
2017.1
2017.6.7
2017.10
完成审批
2017.11
印刷出版
规程正式启动
形成报批稿
根据各方意见进行修改， 上报建委，待专家评审。
四次校稿，调整版面内容
重点研究内容——供暖系统水质及防腐问题
1）应满足室内系统散热设备、管道及附件的水质要求。 2）间接连接的热力站二级网水质应满足表4.2 的规定。
修编主要内容——新增条文 12条
3）直接连接锅炉房等热源（无压热水锅炉除外）的二级 表4.3 直接连接锅炉房（无压热水锅炉除外）的二级网水质要求
对水质的要求
悬浮物（mg/L） 钢制设备 pH(25℃)
供暖末端系统——散热器
内防腐 由于散热器内防腐是通过向散热器腔体内灌涂液体防腐材料，
通常厚度仅为0.5微米~2微米，且防腐层附着力较差，做了内防
腐的散热器穿孔腐蚀漏水的现象依然存在，所以此次修编强调了 不应采用内表面涂层的防腐型散热器。 （条文6.5.1第一款）
内置温控阀 常规的温控阀，由于连接管件较多，影响散热器安装高度， 又会使得温控阀感应的温度不是工作区的温度而影响温控效果， 为避免这种情况，此次修编提出了宜选用下进下出、内置温控阀 芯型的散热器。（条文6.5.1第二款）
网水质应满足水质应满足表4.3 的规定。
4）以无压热水锅炉为热源的供热系统，应设置热交换器。 一次侧的水质要求见表4.1；二次侧的水质要求见表4.2。
循环水
≤10 10～12
对水质的要求
钢制设备 AISI 304 不 锈钢
循环水
≤300 ≤10 ≤100 ≤100 ≤150 ≤0.5 ≤0.1
增加本条的目的是强调二级网水质的重要性，减轻 管道、设备的腐蚀，提高供热系统的安全性
修编主要内容——新增术语 9条
2.0.18 钢塑复合压力管（β PSP）plastic-steel-plastic composited pressure pipe
以氩弧对接焊镀锌钢管为中间层，以耐高温、高压和耐低温冲击的β 晶型无规共聚聚丙烯 （βPP-R）为内、外层，采用耐高温热熔胶，通过同步复合而成的一种复合型压力管道。
关于塑料管道阻氧
单层结构的塑料管材有较强的渗氧特性，空气与管内介质氧分压力差会使氧不断渗入封闭
的循环系统，对供暖系统中易腐蚀构件造成损害。 因此，在条文中应强化对塑料管的阻氧要求。（条文6.7.1）
重点研究内容——供暖系统水质及防腐问题
关于镀锌钢管
锌比铁是更活跃的元素，会最先与供暖系统水中的金属离子 发生电化学反应，快速消蚀镀锌层，失去其保护作用，同时在先 期腐蚀生成物的强化作用下，钢管的被腐蚀速度甚至比非镀锌钢 管更快。 因此，在本规程中明确不应采用镀锌钢管，建议采用钢塑复 合压力管（βPSP），双热熔连接或采用无缝钢管焊接。（条文 6.2.4、6.3.4）
修编主要内容——新增术语 9条
2.0.1 热计量heat metering
对集中供暖系统的热源供热量、热用户的用热量进行的计量。
