三相分离器油气水分离效率的提高与应用三相分离器在石油工业中起着非常重要的作用，它能够有效分离原油中的油、气和水三个组分，提高了石油生产的效率和质量。
随着石油工业的发展和进步，人们对三相分离器的要求也在不断提高，需要它能够更高效地分离油气水，以应对复杂的生产环境和原油性质。
提高三相分离器的油气水分离效率成为了石油工业中一项重要的研究课题。
本文将对三相分离器油气水分离效率的提高与应用进行探讨。
一、三相分离器的基本原理三相分离器是一种用于分离原油中的油、气和水三个组分的设备，通常是在油田生产现场使用。
它通过物理方法，利用原油中不同组分的密度差异和相态的不同，将原油中的油、气和水分离开来，分别收集和处理，从而提高原油的质量和提取率。
三相分离器通常由进料口、油气出口和水出口等部分组成，根据不同的分离原理和生产要求，还可以加装一些附属设备和控制器。
在实际生产中，三相分离器通常与其他设备相连，一起组成原油生产流程线，进行连续的分离和处理。
针对目前三相分离器在分离油气水过程中存在的一些技术难题和局限性，研究人员提出了一些提高分离效率的方法和途径。
主要包括以下几个方面：1. 设计优化：通过对现有三相分离器的结构和工艺参数进行优化设计，使其在分离油气水时具有更好的性能和效率。
优化分离器的进料分布和流场分布，增加油气水的接触面积和时间，改善疏气、分油、分水等功能部件的结构和布置，提高分离效率和稳定性。
2. 新型材料：采用新型材料和表面处理技术，改善分离器的液固界面性质和液液界面张力，减小界面能量，减轻表面污染和结垢，提高分离效率和可靠性。
3. 智能控制：引入先进的传感器和控制系统，实现对分离器的实时监测和智能控制，根据不同的工况和原油性质，调整分离器的操作参数和工艺流程，优化分离效率和稳定性。
4. 联合应用：将三相分离器与其他分离和处理设备联合应用，构建更加完善和智能的原油生产流程线，提高整个生产系统的效率和质量。
在实际生产中，通过对三相分离器的结构和工艺参数进行优化设计和改进，可以取得显著的分离效果和经济效益。

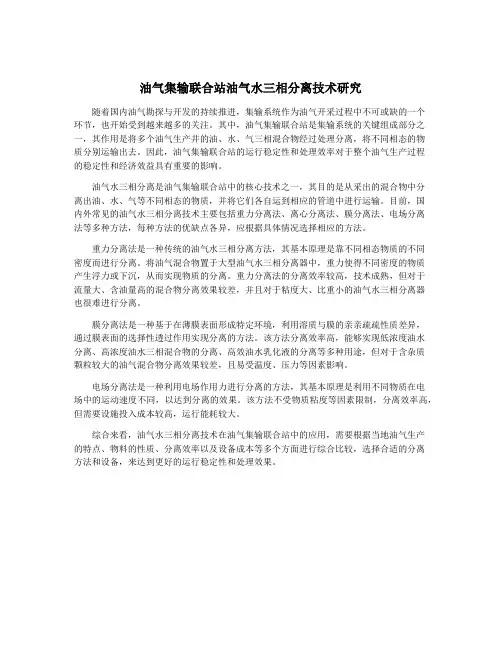

油气集输联合站油气水三相分离技术研究随着国内油气勘探与开发的持续推进，集输系统作为油气开采过程中不可或缺的一个环节，也开始受到越来越多的关注。
其中，油气集输联合站是集输系统的关键组成部分之一，其作用是将多个油气生产井的油、水、气三相混合物经过处理分离，将不同相态的物质分别运输出去。
因此，油气集输联合站的运行稳定性和处理效率对于整个油气生产过程的稳定性和经济效益具有重要的影响。
油气水三相分离是油气集输联合站中的核心技术之一，其目的是从采出的混合物中分离出油、水、气等不同相态的物质，并将它们各自运到相应的管道中进行运输。
目前，国内外常见的油气水三相分离技术主要包括重力分离法、离心分离法、膜分离法、电场分离法等多种方法，每种方法的优缺点各异，应根据具体情况选择相应的方法。
重力分离法是一种传统的油气水三相分离方法，其基本原理是靠不同相态物质的不同密度而进行分离。
将油气混合物置于大型油气水三相分离器中，重力使得不同密度的物质产生浮力或下沉，从而实现物质的分离。
重力分离法的分离效率较高，技术成熟，但对于流量大、含油量高的混合物分离效果较差，并且对于粘度大、比重小的油气水三相分离器也很难进行分离。
膜分离法是一种基于在薄膜表面形成特定环境，利用溶质与膜的亲亲疏疏性质差异，通过膜表面的选择性透过作用实现分离的方法。
该方法分离效率高，能够实现低浓度油水分离、高浓度油水三相混合物的分离、高效油水乳化液的分离等多种用途，但对于含杂质颗粒较大的油气混合物分离效果较差，且易受温度、压力等因素影响。
电场分离法是一种利用电场作用力进行分离的方法，其基本原理是利用不同物质在电场中的运动速度不同，以达到分离的效果。
该方法不受物质粘度等因素限制，分离效率高，但需要设施投入成本较高，运行能耗较大。
综合来看，油气水三相分离技术在油气集输联合站中的应用，需要根据当地油气生产的特点、物料的性质、分离效率以及设备成本等多个方面进行综合比较，选择合适的分离方法和设备，来达到更好的运行稳定性和处理效果。
三相分离器基础知识高效油气水三相分离器是油田油气处理的重要设备，经管道破乳的油井来液自流至三相分离器，经切向入口改变流速、流向，因气液相重度不同，离心分离油气；气相上升至容器上部的气体分离器，液相下降至容器底部；在水洗破乳、重力沉降、液位控制作用下，油水相因密度差而分离，在三相分离器的出口得到较纯净的油、气、水三相；经三相分离器处理后的原油含水一般<1.5%；污水含油在500mg/L 以下。
(一) 三相分离器的内部结构(二) 三相分离过程简介2.1油气初分离过程上行气流经一级气除油装置除去初分离过程中的大颗粒油滴，经金属丝网捕雾器时，因遇到障碍而不断地改变流向及流速，使气体中的液滴不断聚结形成大液滴，除去气体中携带的10--30μm 的液滴。
浮头换热器来液进口加药破乳水洗破乳 波纹板组件 人孔一级气分离器二级气分离器原油污水油气切向入口的主要作用：当来液经切向入口改变流向时，密度较大的液滴具有较大的惯性，在离心力的作用下，液相撞击器壁后下落，气相上行至气体除液器。
下行液流经管道至导流板，经布液装置匀速分流后，进入三相分离器的水洗层。
所谓“水洗”是指为提高油、水分离效果，含有大颗粒水滴的油井来液在上浮的过程中，由于油水密度差不同，密度较小的油相上浮，大颗粒水滴在水洗层合并沉降的过程。
不锈钢波纹板组件：液相通过时，因遇到不同方向波纹板组件的阻碍，而不断改变流向及流速，使油中携带的水滴在波纹板壁上聚结，因油水相密度不同，聚结的大水滴依靠重力沉降下来。
斜板加热器：主要用于原油脱水，原油加热后，使得附着在油水界面的沥青、胶质、石蜡等乳化剂在原油中的溶解度增加，水滴保护膜的强度降低；原油加热后，原油粘度降低；油水密度差增大，加快了水滴的沉降速度。
综合考虑油水沉降效果，斜板加热器安装在三相分离器的中部偏上位置，仅对原油进行加热，减少加热污水的无谓浪费。
容器内部压力由气相压力控制，在控制油水分离的同时，为油水后续流程提供压力。
油气水三相分离器的工作原理在油田、天然气等行业，咱们常常会遇到一个非常重要的设备——油气水三相分离器。
这个名字听起来很复杂，但其实它的工作原理就像是在厨房里做菜，简单易懂，咱们今天就来聊聊这个“厨房小帮手”。
1. 什么是油气水三相分离器？首先，咱们得明白，油气水三相分离器到底是个什么东西。
简而言之，它的主要任务就是把混在一起的油、气和水分开。
就好比你喝饮料的时候，果汁和水混在一起，难免会让你喝得不爽。
这个分离器就是为了让这三种“饮品”各归各位，分得清清楚楚，明明白白。
1.1 工作原理说到它的工作原理，其实就像是在进行一场分队比赛。
油、气和水各自都有自己的“团队”，然后通过分离器的帮助，大家就能顺利地“归队”了。
分离器的内部设计非常巧妙，采用了重力分离的原理。
简单来说，油和水的密度不同，重的水自然就会沉底，而轻的油则会浮在上面。
气体呢，则是趁着这个机会，向上漂浮，形成了三层分明的状态。
1.2 关键组成部分这个小家伙的构造也不简单，分离器里面有几个关键的部分。
比如说，进料口、分离室和出料口。
进料口就像是门口的接待处，油气水混合物从这里进来；分离室则是主要的“分队场地”，在这里，油、气和水会经历一番“较量”；最后，出料口则是各自的“归宿”，分开之后的油、气和水会从这里分别出去，继续它们的“旅程”。
2. 为什么需要三相分离器？说到这里，肯定有人要问了：“这东西真的有必要吗？”当然有必要啊！就像生活中，咱们常常需要把事情搞清楚，如果油、气和水混在一起，不但会影响后续的处理，甚至可能造成设备损坏，那可是得不偿失。
2.1 提高效率想象一下，假如你要做一顿丰盛的晚餐，却因为油和水搞混，结果油炸的菜变得一团糟，那多麻烦啊！油气水三相分离器就能有效提高分离效率，确保每种成分都能单独处理，这样后面的加工也就能事半功倍，真是省心省力。
2.2 保护环境而且，分离器的使用也能减少对环境的污染。
大家都知道，油水混合物如果不处理好，会对水体造成严重的影响。

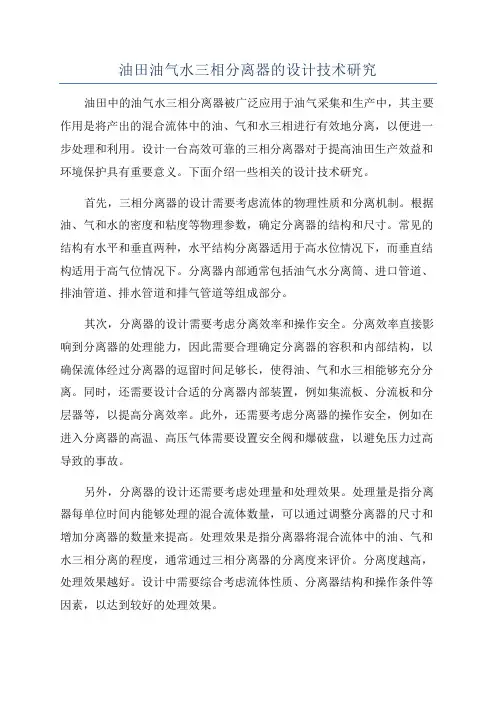

油田油气水三相分离器的设计技术研究油田中的油气水三相分离器被广泛应用于油气采集和生产中，其主要作用是将产出的混合流体中的油、气和水三相进行有效地分离，以便进一步处理和利用。
设计一台高效可靠的三相分离器对于提高油田生产效益和环境保护具有重要意义。
下面介绍一些相关的设计技术研究。
首先，三相分离器的设计需要考虑流体的物理性质和分离机制。
根据油、气和水的密度和粘度等物理参数，确定分离器的结构和尺寸。
常见的结构有水平和垂直两种，水平结构分离器适用于高水位情况下，而垂直结构适用于高气位情况下。
分离器内部通常包括油气水分离筒、进口管道、排油管道、排水管道和排气管道等组成部分。
其次，分离器的设计需要考虑分离效率和操作安全。
分离效率直接影响到分离器的处理能力，因此需要合理确定分离器的容积和内部结构，以确保流体经过分离器的逗留时间足够长，使得油、气和水三相能够充分分离。
同时，还需要设计合适的分离器内部装置，例如集流板、分流板和分层器等，以提高分离效率。
此外，还需要考虑分离器的操作安全，例如在进入分离器的高温、高压气体需要设置安全阀和爆破盘，以避免压力过高导致的事故。
另外，分离器的设计还需要考虑处理量和处理效果。
处理量是指分离器每单位时间内能够处理的混合流体数量，可以通过调整分离器的尺寸和增加分离器的数量来提高。
处理效果是指分离器将混合流体中的油、气和水三相分离的程度，通常通过三相分离器的分离度来评价。
分离度越高，处理效果越好。
设计中需要综合考虑流体性质、分离器结构和操作条件等因素，以达到较好的处理效果。
最后，分离器的材料选择和维护保养也是设计中需要考虑的重要因素。
分离器常用的材料有碳钢、不锈钢和耐腐蚀材料等，需要根据分离器的工作环境和介质特性来选择。
此外，还需要对分离器进行定期检查和维护，以确保其正常运行和使用寿命。
综上所述，油田油气水三相分离器的设计技术研究是一个复杂而重要的课题。
通过合理确定分离器的结构和尺寸、选择适当的材料和装置、优化操作条件等，可以设计出高效可靠的三相分离器，提高油田生产效益并保护环境。

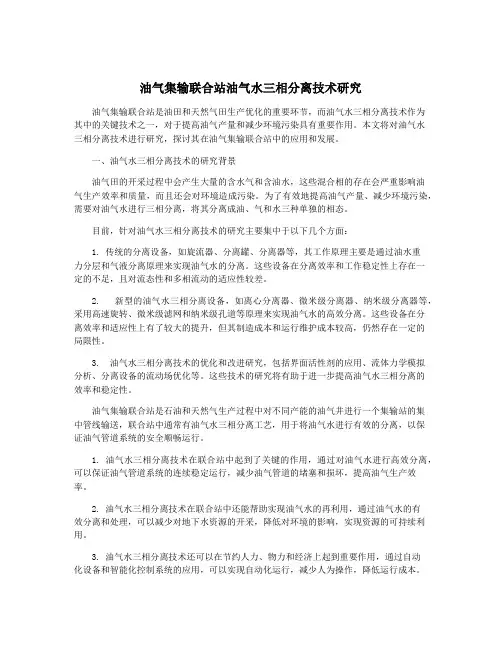

油气集输联合站油气水三相分离技术研究油气集输联合站是油田和天然气田生产优化的重要环节，而油气水三相分离技术作为其中的关键技术之一，对于提高油气产量和减少环境污染具有重要作用。
本文将对油气水三相分离技术进行研究，探讨其在油气集输联合站中的应用和发展。
一、油气水三相分离技术的研究背景油气田的开采过程中会产生大量的含水气和含油水，这些混合相的存在会严重影响油气生产效率和质量，而且还会对环境造成污染。
为了有效地提高油气产量、减少环境污染，需要对油气水进行三相分离，将其分离成油、气和水三种单独的相态。
目前，针对油气水三相分离技术的研究主要集中于以下几个方面：1. 传统的分离设备，如旋流器、分离罐、分离器等，其工作原理主要是通过油水重力分层和气液分离原理来实现油气水的分离。
这些设备在分离效率和工作稳定性上存在一定的不足，且对流态性和多相流动的适应性较差。
2. 新型的油气水三相分离设备，如离心分离器、微米级分离器、纳米级分离器等，采用高速旋转、微米级滤网和纳米级孔道等原理来实现油气水的高效分离。
这些设备在分离效率和适应性上有了较大的提升，但其制造成本和运行维护成本较高，仍然存在一定的局限性。
3. 油气水三相分离技术的优化和改进研究，包括界面活性剂的应用、流体力学模拟分析、分离设备的流动场优化等。
这些技术的研究将有助于进一步提高油气水三相分离的效率和稳定性。
油气集输联合站是石油和天然气生产过程中对不同产能的油气井进行一个集输站的集中管线输送，联合站中通常有油气水三相分离工艺，用于将油气水进行有效的分离，以保证油气管道系统的安全顺畅运行。
1. 油气水三相分离技术在联合站中起到了关键的作用，通过对油气水进行高效分离，可以保证油气管道系统的连续稳定运行，减少油气管道的堵塞和损坏，提高油气生产效率。
2. 油气水三相分离技术在联合站中还能帮助实现油气水的再利用，通过油气水的有效分离和处理，可以减少对地下水资源的开采，降低对环境的影响，实现资源的可持续利用。

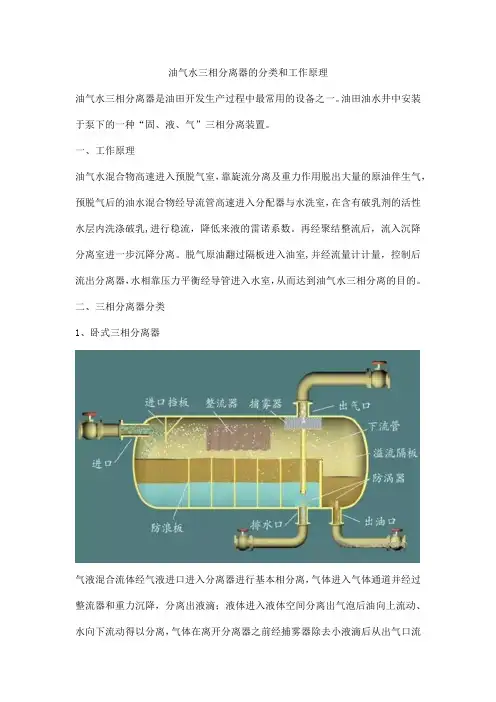

油气水三相分离器的分类和工作原理
油气水三相分离器是油田开发生产过程中最常用的设备之一。
油田油水井中安装于泵下的一种“固、液、气”三相分离装置。
一、工作原理
油气水混合物高速进入预脱气室，靠旋流分离及重力作用脱出大量的原油伴生气，预脱气后的油水混合物经导流管高速进入分配器与水洗室，在含有破乳剂的活性水层内洗涤破乳,进行稳流，降低来液的雷诺系数。
再经聚结整流后，流入沉降分离室进一步沉降分离。
脱气原油翻过隔板进入油室,并经流量计计量，控制后流出分离器，水相靠压力平衡经导管进入水室，从而达到油气水三相分离的目的。
二、三相分离器分类
1、卧式三相分离器
气液混合流体经气液进口进入分离器进行基本相分离，气体进入气体通道并经过整流器和重力沉降，分离出液滴；液体进入液体空间分离出气泡后油向上流动、水向下流动得以分离，气体在离开分离器之前经捕雾器除去小液滴后从出气口流
出，油从顶部经过溢流隔板进入油槽并从出油口流出，水经溢流档板进入水槽并从排水口流出。
2、立式三相分离器
气液混合流体经气液进口进入分离器后通过流速和流向的突变完成基本相分离，气体向上流动在气体通道经重力沉降分离出液滴，液体经降液管进入油水界面，气泡及油向上流动，水向下流动得以分离。
高效油气水三相分离器在油田中的应用在油田开采过程中，油、气和水是常见的三种相态存在的流体。
为了有效地分离这三种相态的流体，提高油田开采的效率和产量，高效油气水三相分离器成为了油田开采过程中的重要装备之一。
本文将就高效油气水三相分离器在油田中的应用进行探讨。
一、高效油气水三相分离器的工作原理高效油气水三相分离器是通过物理、化学或生物的方案，将混合流体中的原油、天然气和水分离开来，实现油气水的有效分离。
通常采用的分离方法包括重力分离、离心分离、过滤分离、蒸馏分离等。
在工作过程中，天然气会被从混合流体中挤出，然后加热以蒸发掉其中的水分，再通过冷却凝结成为液态。
而原油则会被分离出来并经过一系列的处理过程，最终得到优质的石油产品。
至于水分，则会在分离器中被集中起来，以便进一步处理和回收。
2、净化天然气通过高效油气水三相分离器分离出来的天然气，可以通过加热和冷却的方式将其中的水分和其他杂质去除，从而获得优质的天然气产品。
这种净化后的天然气可以直接用于工业生产或城市供气。
3、减少环境污染通过高效油气水三相分离器，可以有效地减少油田开采过程中产生的废水和废气，减轻对环境的影响，保护周边生态环境。
4、提高油田开采过程中的安全性高效油气水三相分离器的运行可以有效地减少油田开采过程中的安全隐患，避免因为油、气、水混合而导致的爆炸和其他安全事故的发生。
5、节约能源通过高效油气水三相分离器，可以回收和利用一部分能源，减少开采过程中的能源消耗，提高资源的利用效率。
三、高效油气水三相分离器的发展趋势1、智能化随着工业4.0技术的发展，高效油气水三相分离器也将向着智能化方向发展。
通过传感器、控制系统和网络技术的应用，可以实现对分离器的实时监测和远程控制，提高其运行效率和安全性。
2、模块化未来的高效油气水三相分离器将向着模块化、标准化的方向发展，通过模块化设计和制造，可以实现更快速的安装和调试，降低成本，提高生产效率。
3、环保和节能未来的高效油气水三相分离器将更加注重环保和节能，采用更加环保和节能的材料和工艺，减少废水和废气的排放，实现更低的能耗和更高的资源利用率。
