钻井系统简介

不间断循环钻井系统介绍
一、不间断循环钻井系统的工作原理：
1.钻井液从钻井液池中被泵送至泵，随后进入到钻柱中进行钻井作业，排出顶部。

2.钻井液进入到搅拌器进行过滤和搅拌，以确保其质量和性能的稳定。

3.过滤后的钻井液进入高压泵，由高压泵提供的高压将钻井液重新送
回到钻井井口，形成连续的循环。

4.钻井液在井底完成清洁井底、冲刷岩层、控制井压等作用，同时通
过气体分离器分离出气体。

5.钻井液经过过滤器进行再次过滤，去除钻屑和其他固体颗粒，保持
钻井液的稳定性。

6.钻井液通过控制系统控制泵的工作和停止，实现钻井液供应的连续
不间断。

二、不间断循环钻井系统的优势：
1.提高钻井效率：不间断循环钻井系统可以节省循环时间，提高钻井
效率，降低作业成本。

2.减少井壁塌陷和漏失问题：不间断循环钻井系统能够稳定钻井井壁，防止井壁塌陷和漏失问题的发生。

3.较低的环境影响：该系统可以减少钻井液流失以及固体废料排放，
降低对环境的影响。

4.高效的作业管理：不间断循环钻井系统集成了数据收集和分析功能，能够实时监测钻井过程，提供及时反馈，为作业管理提供支持。

5.提高工作安全性：该系统可以降低作业危险系数，减少意外事故的
发生。

三、不间断循环钻井系统的应用领域：
总结起来，不间断循环钻井系统通过连续供应钻井液、减少钻井时间
和提高钻井效率等方式，实现了连续不间断地进行钻井。

它具有提高钻井
效率、降低井壁问题、减少环境影响、高效的作业管理和提高工作安全性
等优势。

因此，在深水钻井、高温高压井和复杂井眼等条件下的钻井作业
中具有广泛应用前景。

钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。

钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。

起升系统是为起升和下放钻具、下套管以及控制钻压、送进钻具服务的，钻具配备有起升系统。

起升系统包括绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具。

起升时，绞车滚筒缠绕钢丝绳，天车和游车构成副滑轮组，大钩上升通过吊环、吊卡等工具实现钻具的提升。

下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。

在正常钻进时，通过吊环、吊卡等工具实现钻具的提升，下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。

在正常钻进时，通过刹车机构控制钻具的送进速度，将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。

旋转系统是转盘钻机的典型系统，其作用是驱动钻具旋转以破碎岩层，旋转系统包括转盘、水龙头、钻具。

在钻井现场我们观察到的钻具包括：方钻杆、钻杆、钻铤和钻头，此外还有扶正器以及配合接头等。

其中钻头是直接破碎岩石的工具，有刮刀钻头，牙轮钻头、金刚石钻头等类型。

钻铤的重量和壁厚都很大，用来向钻头施加钻压，钻杆将地面设备和井底设备联系起来，并传递扭矩。

方钻杆的截面为正方形，转盘通过方钻杆带动整个钻柱和钻头旋转，水龙头是旋转钻机的典型部件，它既要承受钻具的重量，又要实现旋转运动，同时还提供高压泥浆的通道。

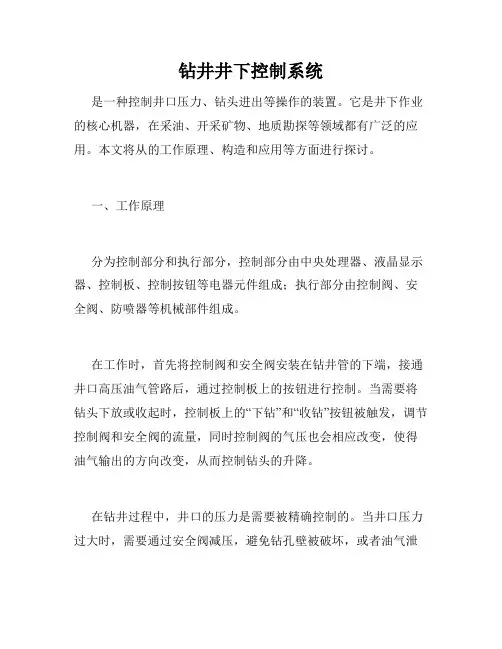

钻井井下控制系统是一种控制井口压力、钻头进出等操作的装置。

它是井下作业的核心机器，在采油、开采矿物、地质勘探等领域都有广泛的应用。

本文将从的工作原理、构造和应用等方面进行探讨。

一、工作原理分为控制部分和执行部分，控制部分由中央处理器、液晶显示器、控制板、控制按钮等电器元件组成；执行部分由控制阀、安全阀、防喷器等机械部件组成。

在工作时，首先将控制阀和安全阀安装在钻井管的下端，接通井口高压油气管路后，通过控制板上的按钮进行控制。

当需要将钻头下放或收起时，控制板上的“下钻”和“收钻”按钮被触发，调节控制阀和安全阀的流量，同时控制阀的气压也会相应改变，使得油气输出的方向改变，从而控制钻头的升降。

在钻井过程中，井口的压力是需要被精确控制的。

当井口压力过大时，需要通过安全阀减压，避免钻孔壁被破坏，或者油气泄露造成危险。

如果井口压力不足的话，则可以通过调整控制阀的流量增加进钻头的油气量，提高井口压力。

二、构造的构造相对来说比较复杂，但也比较规整。

整个控制系统分为核心、液晶显示器、键盘，控制板和执行部分等几个部分。

首先是核心部分，也叫做主机，主机需要完成系统的显示、控制和数据采集等任务。

主机一般由高速处理器、闪存以及各种电磁阀和传感器组成，可以同时完成多种功能操作。

同时，主机下面镶嵌的液晶显示器可以实时监控井口的操作情况，方便操作人员掌握操作的实时状态。

除了核心部分之外，控制板也是的必要构件。

控制板上包含了各种控制按钮、指示灯和拨动开关等元件，能够实现各种操作指令的发送和函数切换等功能，同时也可以将数据实时上传到主机上，方便数据分析和操作人员对系统的维护。

最后，执行部分则由各种控制阀以及机械部件等组成，主要用于控制井口的压力以及钻头的升降等操作。

因为井下环境的复杂性，所以执行部分的构造相对来说比较精密，同时也需要钢化材料和防爆材料等。

三、应用的应用十分广泛，可以应用在各种地质勘探、采油以及开采金属矿物等领域。

在海域开发方面，的应用非常重要。

钻井八大件与钻井八大系统钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘1井架井架由井架的主体、人字架、天车台、二层台、工作梯、立管平台、钻台和井架底座等几个部分组成，主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、液压绷扣器、吊钳、吊卡等提升设备与工具。

2天车天车一般是多个滑轮装在同一根芯轴或两根轴心线一致的芯轴上。

现在的天车大都是滑轮通过滚柱轴承装在一根芯轴上。

芯轴一般是双支承的，轴的直径较大，芯轴的一端或两端有黄油嘴，芯轴里有润滑油道。

润滑脂从黄油嘴注入，以润滑轴承。

3游车游车的形状为流线型，以防起下时挂碰二层台上的外伸物。

同时，游车要保证一定的重量，以便它在空载运行时平稳而垂直地下落。

现在，钻机各型游车都是一根芯轴，滑轮在轴上排成一列，其结构与天车相似。

4大钩大钩是提升系统的重要设备，它的功用是在正常钻进时悬挂水龙头和钻具，在起下钻时悬挂吊环起下钻具，完成起吊重物、安放设备及起放井架等辅助工作。

目前使用的大钩有两大类。

一类是单独的大钩，其提环挂在游车的吊环上，可与游车分开拆装，如DG—130型大钩；另一类是将游车和大钩做成一个整体结构的游车大钩，如MC—400型游车大钩。

为防止水龙头提环从大钩中脱出，在钩口处装有安全锁体、滑块、拔块、弹簧座及弹簧等构成的安全锁紧装置。

为悬挂吊环和提放钻具，钩身压装轴及挂吊环轴用耳环闭锁，用止动板防止两支撑轴移动。

钩身与钩杆用轴销连接，钩身可绕轴销转一定角度。

5绞车绞车是构成提升系统的主要设备，是组成一部钻机的核心部件，是钻机的主要工作机械之一。

其功用是：提供几种不同的起升速度和起重量，满足起下钻具和下套管的需要；悬挂钻具，在钻进过程中送钻和控制钻压；利用绞车的猫头机构上、卸钻具螺纹；作为转盘的变速机构和中间传动机构；当采用整体起升式井架时用来起放井架；当绞车带捞砂滚筒时，还担负着提取岩心筒、试油等项工作；帮助安装钻台设备，完成其他辅助工作。

钻井设备八大系统工作原理1. 钻机系统：钻机系统是用来提供旋转动力和推力，完成钻孔作业的设备。

通过钻杆将旋转动力传递给钻头，同时将推力施加在钻头上，使钻头能够穿透地层。

2. 钻杆系统：钻杆系统由一根根钻杆组成，通过螺纹连接在一起，传递钻机的旋转力和推力给钻头。

钻杆的材质通常是高强度合金钢，以保证足够的强度和刚度。

3. 钻头系统：钻头是钻井设备中的主要工作部件，通过旋转和推力将钻孔机械力的能量转化成对地层的切削力，实现钻孔作业。

钻头通常由合金钢材料制成，具有高强度和耐磨性。

4. 循环泥浆系统：循环泥浆系统用于冷却和润滑钻头，同时将岩屑和钻井液带上地面。

泥浆由泵驱动，通过钻杆进入钻头的钻杆内部孔道，随着钻杆的旋转和推力，冲刷并带走地层中的岩石碎屑。

5. 支撑套管系统：支撑套管系统用于稳定井壁和防止井塌。

当钻头钻进一定深度后，需要安装套管来支撑井壁，以保证井身的稳定。

套管通过下放到井眼内，并通过水泥固化使其与井壁紧密连接。

6. 提升系统：提升系统用于将钻杆和套管由井口提升上下。

提升系统通常包括钻机的提升设备、钻杆和套管提升器、千斤顶等。

通过这些设备，钻杆和套管可以安全地从井口升降。

7. 环空设备系统：环空设备系统用于确保井身的完整性。

包括井口防喷器、井口承压设备、防喷器等。

它们可以提供安全的环境以防止突发的高压气体和流体对钻井人员和设备的伤害。

8. 钻井液处理系统：钻井液处理系统用于处理并循环使用钻井液，以提供良好的冷却和润滑效果，并清除井底的岩屑。

它包括钻井液调配和搅拌设备、钻井液过滤和固液分离设备等。

通过处理，钻井液可以循环使用，提高钻井效率。

钻井机械工作原理是什么
钻井机械的工作原理是利用旋转钻杆和钻头对地下岩层进行切削、破碎、挖掘等操作，从而完成钻井作业。

具体工作原理如下：
1. 钻井机械系统：钻井机械系统通常由钻塔、钻柱、钻机底盘等组成。

钻塔提供支撑和转动机构，将旋转运动转换为线性上下运动；钻柱是连接钻头和钻井机底盘的部分，用于输送钻杆和传递旋转力矩。

2. 钻杆和钻头系统：钻杆通常由几根接合起来的钻杆组成，通过螺纹连接，传递旋转力矩和推进力给钻头。

钻头则是钻井机械的主要工作部件，它由切削牙和冲击装置组成。

切削牙可切削地下岩层，冲击装置通过冲击和震动来增加切削效果。

3. 钻井液系统：钻井液是一种特殊的液体用于冷却钻头、清除岩屑、平衡地层压力等。

钻井液通过钻杆进入钻头喷洒，并从井底通过钻孔返回地面，再经过处理后重新循环使用。

4. 钻井控制系统：钻井控制系统用于监测和控制钻井过程。

它可以测量钻井深度、旋转速度、钻压、钻速等参数，通过对数据分析和控制，实现安全高效的钻井作业。

综上所述，钻井机械通过旋转钻杆和钻头，利用切削和冲击力破碎地下岩层，同时通过钻井液的作用冷却钻头、清除岩屑，并通过钻井控制系统实现对钻井过程的监测和控制。

这样就能够实现地下矿产资源的开采和地质勘探等作业。

钻井八大件与钻井八大系统钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘1井架井架由井架的主体、人字架、天车台、二层台、工作梯、立管平台、钻台和井架底座等几个部分组成，主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、液压绷扣器、吊钳、吊卡等提升设备与工具。

2天车天车一般是多个滑轮装在同一根芯轴或两根轴心线一致的芯轴上。

现在的天车大都是滑轮通过滚柱轴承装在一根芯轴上。

芯轴一般是双支承的，轴的直径较大，芯轴的一端或两端有黄油嘴，芯轴里有润滑油道。

润滑脂从黄油嘴注入，以润滑轴承。

3游车游车的形状为流线型，以防起下时挂碰二层台上的外伸物。

同时，游车要保证一定的重量，以便它在空载运行时平稳而垂直地下落。

现在，钻机各型游车都是一根芯轴，滑轮在轴上排成一列，其结构与天车相似。

4大钩大钩是提升系统的重要设备，它的功用是在正常钻进时悬挂水龙头和钻具，在起下钻时悬挂吊环起下钻具，完成起吊重物、安放设备及起放井架等辅助工作。

目前使用的大钩有两大类。

一类是单独的大钩，其提环挂在游车的吊环上，可与游车分开拆装，如DG—130型大钩；另一类是将游车和大钩做成一个整体结构的游车大钩，如MC—400型游车大钩。

为防止水龙头提环从大钩中脱出，在钩口处装有安全锁体、滑块、拔块、弹簧座及弹簧等构成的安全锁紧装置。

为悬挂吊环和提放钻具，钩身压装轴及挂吊环轴用耳环闭锁，用止动板防止两支撑轴移动。

钩身与钩杆用轴销连接，钩身可绕轴销转一定角度。

5绞车绞车是构成提升系统的主要设备，是组成一部钻机的核心部件，是钻机的主要工作机械之一。

其功用是：提供几种不同的起升速度和起重量，满足起下钻具和下套管的需要；悬挂钻具，在钻进过程中送钻和控制钻压；利用绞车的猫头机构上、卸钻具螺纹；作为转盘的变速机构和中间传动机构；当采用整体起升式井架时用来起放井架；当绞车带捞砂滚筒时，还担负着提取岩心筒、试油等项工作；帮助安装钻台设备，完成其他辅助工作。

引言概述：自动化智能化石油钻井系统是现代石油钻探的一项重要技术发展。

随着科技的不断进步和石油需求的增加，石油钻井行业正面临着越来越大的压力和挑战。

传统的钻井方法存在着人力成本高、效率低下、安全风险大等问题。

因此，引入自动化智能化石油钻井系统成为一种必然趋势，将为石油钻井行业带来巨大的改变。

正文内容：大点1：自动化钻井设备1.1钻井工具自动化控制系统：通过安装传感器和执行器，对钻井工具进行自动控制，实现自动起下钻、测井等操作。

这样可以提高钻探效率，减少人力成本。

1.2井下遥测系统：通过无线传输技术将井下传感器数据传输到地面，实时监测井下状态，提高钻井安全性。

同时，地面人员可以通过数据库系统对井下数据进行实时分析，优化钻井过程。

大点2：智能化钻井控制系统2.1自动化地层控制系统：通过智能算法对地层属性进行分析和预测，自动调整钻井参数，提高钻井效率和质量。

例如，根据地质信息，自动调整转速、钻压等参数，避免钻头卡钻等问题。

2.2自动化井眼质量控制系统：利用传感器监测井眼质量，自动调整钻井工具的位置和角度，确保钻井过程中的钻孔垂直度和形状的准确性。

这有助于提高井下油气采集效率。

大点3：智能化数据分析和优化系统3.1数据采集和存储系统：通过安装传感器和数据采集设备，实时采集井下各项参数数据，并将其存储在数据库中。

这为后续的数据分析和优化提供了基础。

3.2数据分析和决策支持系统：利用大数据和技术，对井下数据进行分析和建模，预测井下状况，提供决策支持。

例如，根据历史数据和预测模型，预测出最佳的钻井工艺和参数设置。

大点4：智能化设备监控和维护系统4.1机器学习技术在设备监控中的应用：利用机器学习技术，对各个设备的运行状态进行监控，并进行故障预测和维护调度。

这能够提高设备的可靠性和寿命，减少维修成本和停工时间。

4.2远程监控和维护系统：通过无线通信技术，实现远程对井下设备的监控和维护。

地面的专业维护人员可以通过遥控设备进行操作和故障处理，减少人员在井下的作业时间，降低作业风险。

顶部驱动钻井系统1.顶部驱动钻井系统概述；1.1.顶部驱动钻井系统简介（图1）；顶部驱动钻井装置是当今石油钻井的前沿技术与装备，是近代钻井装备的三大技术成果（交直流变频电驱系统和井下钻头增压系统）之一。

20世纪末期，美国、法国、挪威等国家研制应用的一种新型的钻井系统。

现在已成为石油钻井行业的标准产品。

它适用性极广，从2000米到9000米的井深都可以使用顶部驱动钻井系统；从世界钻井机械的发展趋势上看，它符合21世纪钻井自动化的历史潮流。

现在，我国赴国外打井的队伍，如果没有安装该系统将不允许在投标竞争中中标，由此可见，顶部驱动钻井系统已经到了非用不可的地步。

所谓的顶驱，就是可以直接从井架空间上部直接旋转钻柱，并沿井架内专用导轨向下送进，完成钻柱旋转钻进，循环钻井液、接单根、上卸扣和倒划眼等多种钻井操作的钻井机械设备。

1.吊卡;2.吊环;3.转拒板手;4.花健上防喷阀;5.防喷阀启动器; 6.吊环倾料器; 7.吊环联接器; 8.限扭器; 9.旋转头; 10.钻井马达及传动箱总成; 11.水龙头;12.游车大钩; 13.导向机; 14.平衡液缸; 15.S形管; 16.马达滑车总成; 17.水龙带; 18.流体管束;19.主轴; 20.电缆束图11.2.顶部驱动装进系统的研制过程；钻井自动化进程推动了顶部驱动钻井法的诞生。

二十世纪初期，美国首先使用旋转钻井法获得成功，此种方法较顿钻方法是一种历史性的飞跃，据统计，美国有63%的石油井是用旋转法钻井打成的。

但在延续百多年的转盘钻井方式中，有两个突出的矛盾未能得到有效的解决：其一、起下钻时不能及时实现循环旋转的功能，遇上复杂地层或是岩屑沉淀，往往造成卡钻。

其二、方钻杆的长度限制了钻进的深度（每次只能接单根），降低了效率，增加了劳动的强度，降低了安全系数。

二十世纪七十年代，出现了动力水龙头，改革了驱动的方式，在相当的程度上改善了工人的操作条件，加快了钻井的速度以及同期出现的“铁钻工”装置、液气大钳等等，局部解决了钻杆位移、连接等问题，但远没有达到石油工人盼望的理想程度。

授课讲义1、动力驱动设备现在，陆地钻机、海洋钻机大多数采用柴油机作为动力；但也有用柴油机带动交（直）流发电机经过整流后，用直流电动机作为钻机的动力；还有用交（直）流电动机为动力直接驱动钻机设备；燃气轮机作为钻机的动力正在发展中。

蒸汽机作为钻机的动力驱动设备早已过时了（早期钻机大部分采用蒸汽机作为动力驱动设备）。

钻机除动力机外还应有必要的辅助设备。

目前，深井钻机的动力驱动用柴油机总功率已由几百千瓦发展到几千千瓦以上，动力机组一般由3—5台柴油机组成。

190系列柴油机是一种用途广泛的高速大功率柴油机，可作为石油钻探、固定发电、工程机械、铁路牵引和工程船舶等设备的动力装置。

190系列柴油机包括有Z8V190、Z8V190--1、Z8V190--2、Z12V190B、Z12V190B--1和Z12V190B--2等基本机型，及其相应的配套机组（及带有风扇、水箱和底架的动力机组，如PZ12V190B型柴油机）。

除此之外，还要多种能适应不同环境、满足不同性能要求的变型产品，如适应于海拔3000米以上高原地区的Z12V190BY--1和PZ12V190BY--1型；适用于沙漠地区的Z12V190BYM--1和PZ12V190BYM--1型，以及柴油发电机用多种专业机型。

2、起升系统设备起升系统设备是由绞车、井架、天车、游动滑车（游车）、大钩及钢丝绳（大绳）等组成。

游动系统（天车、游车、钢丝绳）及大钩悬挂在井架内。

绞车的起升工作是动力通过传动装置传递的。

起升作业时还用一些辅助设备，如吊环、吊卡、卡瓦、吊钳及钻具运移机构等。

起升系统设备的主要功用是起下钻具、控制钻压送钻、更换钻头和下套管等。

有时还要处理井下复杂情况和辅助起升重物。

3、旋转系统设备旋转系统设备是由地面的转盘、水龙头（动力水龙头）和井下钻具（井下动力钻具）、钻头等组成。

该设备的主要功用是带动井下钻具、钻头等旋转、破碎岩石（钻进）及连接起升系统和钻井液循环系统。

钻井机工作作原理及两大系统简介
钻井机的工作方式是泵吸反循环式。

在大气压力的作用下，循环液由沉淀池经回水沟沿着井孔的环状间隙流到井底，此时转盘驱动钻杆，带动钻头旋转进行钻进，由泥浆泵抽吸建立的负压把碎屑泥浆吸入钻杆内腔，随后上升至水龙头，经泥浆泵排入沉淀池，沉淀后的循环液继续流入井孔，如此周而复始，形成了反循环的钻进工作。

钻井机融合了现代液压桩工机械新技术和新工艺，主要结构：工程钻井机由主机部分、发电机组、液压系统、真空系统、起重设备六部分组成。

我公司生产的钻井机主要性能参数达到了国内同类产品先进水平，保证整机的可靠性。

下面给大家简要介绍一下钻井机的旋转系统和钻井的循环系统。

钻井机的系统分为很多种。

一、钻井机旋转系统设备和相关工具主要是用于是钻井机转动井中钻具，从而带动钻井机的钻头破碎岩石。

主要由钻井机转盘、水龙头、顶部驱动钻井机钻井装置、钻井机钻杆柱及钻头组成。

同时，钻井机钻杆柱和钻头也起着循环高压钻井液的作用。

钻井机转盘和顶驱设备是旋转系统的核心，钻机的三大工作机组的核心。

二、钻井机循环系统设备及工具主要作用是强迫钻井机钻井液的循环，及时清洗井底、携带岩屑、维护井壁以及向螺杆钻具、涡轮钻具提供高压动力液。

主要由钻井机钻井泵、地面钻井机压管汇、钻井机钻井液固控设备和调配装置等组成钻井机钻井泵是循环系统的核心，钻井机钻机的三大工作机之一。

钻机八大系统组成及作用钻机是一种用于地质勘探、钻井、地下工程等领域的机械设备，由几个不同的系统组成。

下面将详细介绍钻机的八大系统及其作用。

1.勘探系统：勘探系统是钻机中最重要的系统之一、它包括了勘探测井仪和钻孔参数的测量设备。

勘探系统负责获取地下的地质信息，包括地层的结构、岩石类型、地下水位等信息。

这些信息对于钻井的设计和地下工程的规划至关重要。

2.钻塞系统：钻塞系统主要负责在钻井过程中安装和卸除钻头。

它由钻杆、连接器、钻铤等组成。

钻塞系统承担了传递动力和转矩的任务，使得钻头可以在地下不同层次之间进行钻削。

3.原动力系统：原动力系统是为钻机提供能量的系统。

它通常由柴油发动机组成，可以为钻机提供所需的动力。

原动力系统还包括传动装置和液压系统，用于向其他系统提供动力并控制钻机的运行。

4.钻杆系统：钻杆系统是连接钻塞系统和钻头的关键系统。

它由许多钻杆组成，可以根据需要进行延长或缩短。

钻杆系统需要具备足够的强度和刚度，以承受钻井过程中的巨大冲击和扭转力。

5.钻井液循环系统：钻井液循环系统用于冷却钻头，清除钻削废料，并维持井眼稳定。

它由钻井泵、循环池、搅拌器和过滤设备组成。

钻井液通过在井内循环，带走钻屑并维持钻井废料的浓度和粘度。

6.钻井控制系统：钻井控制系统用于控制钻井过程中的各项参数和条件。

它包括钻控设备、回转系统和各种传感器。

钻井控制系统可以监测钻井的速度、压力和温度等参数，以保持钻井的安全和有效。

7.井下仪器系统：井下仪器系统用于监测井下的地质和工程参数。

它由多个传感器、测量仪器和数据传输设备组成。

井下仪器系统可以实时监测井底的温度、压力、流速等参数，并将数据传输到地面供工程师进行分析和决策。

8.安全保护系统：安全保护系统是钻机中非常重要的一个系统。

它包括火灾报警器、紧急停止按钮、安全阀等设备，用于保护钻机和工作人员的安全。

安全保护系统可以自动监测钻机的运行状态，并在出现异常情况时进行报警和停机处理。

钻机定义石油钻井的‎地面配套设‎备称为钻机‎，石油钻机是‎由多种机器‎设备组成的‎一套大功率‎重型联合工‎作机组。

钻机八大系‎统（1）起升系统组成：天车、游车、大钩、绞车、滚筒、钢丝绳以及‎吊环、吊卡、吊钳、卡瓦等井口‎工具。

作用：下放、悬吊或起升‎钻柱、套管柱和其‎它井下设备‎进、出井眼；起下钻、接单根和钻‎进时的钻压‎控制。

（2）旋转系统组成：转盘、水龙头、钻头、钻柱。

作用：保证在钻井‎液高压循环‎的情况下，给井下钻具‎提供足够的‎旋转扭矩和‎动力，以满足破岩‎钻进和井下‎其它要求。

（3）循环系统组成：泥浆泵、地面管汇、泥浆罐、泥浆净化设‎备。

其中地面管‎汇包括高压‎管汇、立管、水龙带，泥浆净化设‎备包括振动‎筛、除砂器、除泥器、离心机等。

作用：从井底清除‎岩屑；冷却钻头和‎润滑钻具。

泥浆泵号称‎钻机的“心脏”泥浆的循环‎流程：泥浆泵－地面高压管‎汇－立管－水龙带－水龙头－钻柱（方钻杆、钻杆、钻铤）－钻头－环形空间－地面排出管‎线－固控设备－泥浆池－泥浆泵起升系统、循环系统和‎旋转系统是‎钻机的三大‎工作机组（4）动力系统组成：柴油机、电动机。

作用：为整套机组‎（三大工作机‎组及其他辅‎助机组）提供能量。

（5）传动系统组成：联轴器、离合器、变速箱、皮带传动、链条传动等‎装置作用：把动力传递‎给泥浆泵、绞车和转盘‎（三大工作机‎）（6）控制系统组成：机械控制、气控制、电控制和液‎控制等。

作用：控制各系统‎、设备按工艺‎要求进行。

司钻通过钻‎机上司钻控‎制台可以完‎成几乎所有‎的钻机控制‎：如总离合器‎的离合；各动力机的‎并车；绞车、转盘和钻井‎泵的起、停；绞车的高低‎速控制等。

（7）钻机底座系‎统组成：钻台底座、机房底座。

作用：支撑和安装‎各钻井设备‎和工具，提供钻井操‎作场所，方便钻机设‎备的移运。

（8）辅助设备系‎统组成：供气设备、辅助发电设‎备、井口防喷设‎备、钻鼠洞设备‎及辅助起重‎设备等。

钻井系统简介钻井流体的重要性和它的属性泥浆，通常在钻井系统的设计和操作中扮演着重要的角色，它主要有以下几个作用：1．在钻井过程中带走切下来的岩屑。

2，防止在钻井过程中外部的油，气，和水进入井中。

3，冷却钻头和钻杆4，防止井口塌陷。

要达到以上的要求必须使泥浆的黏度，比重，强度，失水性满足钻井的要求。

通常的要求是：A，黏度足够低能够被泥浆泵容易泵送，足够高能够把岩石屑带回地表。

当黏度不满足上述要求时，可以通过稀释，机械分离，化学方法处理之。

B，比重需要足够的高以阻止流入物进入井中。

比重可以通过增加一些比重比较大的物质，如陶土等增加或者通过机械分离出一些比重比较大的物质，加水稀释来减小比重。

C，失水性，可以通过添加一些添加剂使失水达到最低水平。

泥浆循环系统：泥浆泵是整个钻井系统的心脏。

泥浆泵在很高的马力下从泥坑中吸入泥浆，泥浆被泵送到钻井平台上的立管中，经过软管进入TOP DRIVER ，钻杆，最后到达钻头。

在喷射状态下从钻头上的孔中喷出，携带被钻头切下的岩屑从环形空间返回地面。

它们将会再经过油气分离器除去泥浆中带出的油气，振动筛除去里面的比较大的岩块，除沙器除去沙子，等一系列过程，直到泥浆再次回到泥坑。

在这个循环过程中，泥浆的一些特性会发生变化，泥浆然后被泥浆混合泵泵送到混合斗，在这里一些比重比较大的物质如陶土，重晶石等被添加到里面，或者通过机械分离的方法除去里面比重比较大的物质。

或者进入泥浆处理房添加一些添加剂，从而得起初的特性以便再次循环泥浆设备的操作特性和要求泥浆泵：高压高速多作用往复泵，泥浆泵可产生高达5000磅的压力使泥浆得以循环，排出总管的设计压力7500磅，在深水钻井中甚至达10000磅。

管子和管路附件一般要用SCH160或者XXHstrong类型，阀一般要用DEMCO或者CAMRON 1500# 等级的闸阀。

在泥浆泵的进出口装有空气室或压力波动缓冲装置（往复泵的特性要求），为了帮助泵吸入，在泥浆泵的前面装有增压泵。
