塑料模9—冷却系统设计及注塑模设计程序

模具设计流程注塑模具设计流程，下面就拿本人设计经验与思路跟你分析下:第一步：产品分析与修改，确定模具结构，缩水图：1、产品分析：开模方向，分模线与分模面，外形尺寸，厚度,拔模角度,倒勾及相应抽芯方式,进胶点与进胶方式，模穴数等等。

2、转工程图：用三维软件出图,一般建立三个视图:第一个主视图（后模表面投影），第二个第三个立体示意图（外表面和内表面）。

其他视图按第三角法或第一角法摆放,剖视图（X和Y，剖切位置线通过重要位置中心，倒勾，柱位，孔位，枕位等等），保存文件DXF格式，到CAD打开标数处理。

3、缩水图：将上一步工程图镜像一次并且放大一个缩水率的倍数.(标明：MI，缩水率)第二步:产品排位:在模具内怎样排列考虑因素：模具长宽方位，产品模穴数,进胶位置，间隔（强度,放什么零件放得下）先排第一个视图是后模侧俯视图抓主视图，第二个视图排前模侧俯视图，先把第一个视图中心线镜像到正右方然后抓后视图，然后排第三个X方向剖视图放在后模侧俯视图的正下方，第四个视图Y方向剖视图排在前模侧俯视图正右方。

第三步：模仁订购根据产品的大小，生产批量，模穴数，抽芯机构等。

第四步：模胚订购根据模仁大小与抽芯机构(侧)，进胶方式与位置，前模是否有抽芯（开模动作,油缸），产品材料，顶出方式等等。

第五步：将模仁装配至模胚内第六步：模仁与模胚安装与定位设计第七步：分模线，枕位，镶件设计第八步：如果客户产品有倒勾要设计抽芯机构如行位或斜顶设计第九步：设计浇注系统(直接浇口，侧浇口，潜水口,牛角式，点浇口，扇形浇口,搭浇口等)第十步：如果是细水口模具那么要设计开闭器与塞打螺丝第十一步：排气系统设计(排气槽位置与产品溢边值大小）第十二步：顶出系统设计（顶针,斜顶，司筒，顶块，推板，气顶等）第十三步：冷却系统设计（水路样式如直通式，阶梯式，隔板式,螺旋式等)第十四步：辅助零件开设(弹簧,垃圾钉，撑头，中托司,锁模板，扣机,边锁，平衡块，限位块，吊模孔,撬模坑等）第十五步:检查与修改，视图补充与位置调整第十六步：2D转3D分模或做全3D第十七步：拆散件图(3D+2D）第十八步：图纸审核,改图.第十九步:图纸合格后打印归档第二十步：图纸发给模具制造车间加工以上模具设计从客户给3D图开始到设计出模具图到加工整个流程步骤，希望对你有帮助！客户提供的图纸一般有以下几种情况：1）客户给定审定的塑件图纸（二维电子图档）及技术规范要求（此时需要用三维软件构建3D图）.2）给定3D图档，处理成2D图（出工程图纸)。

注塑模冷却系统设计原则及结构形式⼀、模具冷却系统设计原则为了提⾼⽣产率，保证制品质量，模具冷却系统设计以保证塑件均匀冷却为基本原则。

具体设计时注意以下⼏点：①冷却⽔孔数量尽量多、尺⼨尽量⼤型腔表⾯的温度与冷却⽔孔的⼤⼩、疏密关系密切。

冷却⽔孔孔径⼤、孔间距⼩，型腔表⾯温度均匀，如图3-9-3所⽰。

②冷却⽔孔⾄型腔表⾯距离要适宜孔壁离型腔的距离要适宜，⼀般⼤于10mm，常⽤12~15mm。

太近，型腔表⾯温度不均匀，参见图3-9-3d ；太远，热阻⼤，冷却效率低。

当塑件壁厚均匀时，各处冷却⽔孔与型腔表⾯的距离最好相同，如图3-9-4，a⽐b好。

当塑件壁厚不均匀时，厚壁处冷却⽔通道要适当靠近型腔，如图3-9-4，c⽐d好。

③⽔料并⾏，强化浇⼝处的冷却成型时⾼温的塑料熔体由浇⼝充⼊型腔，浇⼝附近模温较⾼、料流末端温度较低。

将冷却⽔⼊⼝设在浇⼝附近，使冷却⽔总体流向与型腔内物料流向趋于相同（⽔料并⾏），冷却⽐较均匀。

④⼊⽔与出⽔的温差不可过⼤如果⼊⽔温度和出⽔温度差别太⼤，会使模具的温度分布不均。

为取得整个制品⼤致相同的冷却速度，需合理设置冷却⽔通道的排列形式，减⼩⼊出⽔温差。

如图3-9-6，a形式会使⼊⽔与出⽔的温差⼤，b形式相对较好。

⑤冷却⽔孔布置要合理冷却⽔通道尽可能按照型腔形状布置，塑件的形状不同，冷却⽔道位置也不同，例如：图3-9-9：扁平塑件，侧⾯进浇。

动定模均距型腔等距离钻孔。

图3-9-10 ：浅壳类塑件定模钻孔、动模组合型芯铣槽。

图3-9-11：中等深度壳类塑件。

凹模距型腔等距离钻孔，凸模钻斜孔得到和塑件形状类似的回路。

图3.9 1：深腔制品。

凸凹模均采⽤组合式，车螺旋槽冷却，从中⼼进⽔，在端⾯（浇⼝处）冷却后沿环绕成型零件的螺旋形⽔道顺序流出模具。

⑥冷却⽔道要便于加⼯装配冷却⽔道结构设计必须注意其加⼯⼯艺性，要易于加⼯制造，尽量采⽤钻孔等简单加⼯⼯艺。

对于镶装组合式冷却⽔道还要注意⽔路密封，防⽌冷却⽔漏⼊型腔造成型腔锈蚀。

注塑模具设计流程第一步:对制品2D图及3D图的分析,其内容包括以下几个方面:1、制品的几何形状.2、制品的尺寸、公差及设计基准。

3、制品的技术要求(即技术条件）。

4、制品所用塑料名称、缩水及颜色.5、制品的表面要求。

第二步:注射机型号的确定注射机规格的确定主要是根据塑料制品的大小及生产批量。

设计人员在选择注射机时,主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距)、容模量、顶顶出形式及定出长度、动模托板移动行程。

倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。

第三部:型腔数量的确定及型腔排列模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。

型腔数量主要依据以下因素进行确定：1、制品的生产批量（月批量或年批量）。

2、制品有无侧抽芯及其处理方法。

3、模具外形尺寸与注射剂安装模具的有效面积(或注射机拉杆内间距）。

4、制品重量与注射机的注射量。

5、制品的投影面积与锁模力。

6、制品精度。

7、制品颜色.8、经济效益（每套模的生产值)。

以上这些因素有时是相互制约的，因此在确定设计方案时,必须进行协调，以保证满足其主要条件.型腔数量确定之后，便进行型腔的排列，以及型腔位置的布局。

型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯（滑块)机构的设计、镶件型芯的设计以及热流道系统的设计。

以上这些问题由于分型面及浇口位置的选择有关，所以在具体设计过程中,要进行必要的调整，以达到最完美的设计。

第四步：分型面的确定分型面，在一些国外的制品图中已作具体规定，但在很多的模具设计中要由模具人员来确定,一般来讲，在平面上的分型面比较容易处理，有时碰到立体形式的分型面就应当特别注意.其分型面的选择应遵照以下原则：1、不影响制品的外观，尤其是对外观有明确要求的制品，更应注意分型面对外观的影响.2、利于保证制品的精度。

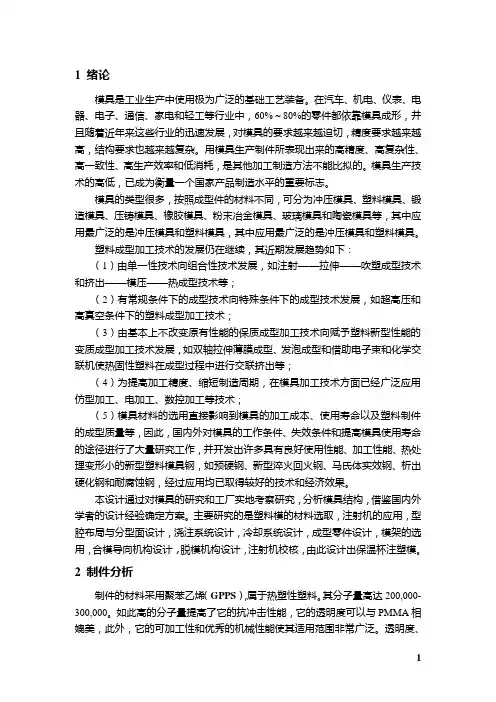

1 绪论模具是工业生产中使用极为广泛的基础工艺装备。

在汽车、机电、仪表、电器、电子、通信、家电和轻工等行业中，60%～80%的零件都依靠模具成形，并且随着近年来这些行业的迅速发展，对模具的要求越来越迫切，精度要求越来越高，结构要求也越来越复杂。

用模具生产制件所表现出来的高精度、高复杂性、高一致性、高生产效率和低消耗，是其他加工制造方法不能比拟的。

模具生产技术的高低，已成为衡量一个国家产品制造水平的重要标志。

模具的类型很多，按照成型件的材料不同，可分为冲压模具、塑料模具、锻造模具、压铸模具、橡胶模具、粉末冶金模具、玻璃模具和陶瓷模具等，其中应用最广泛的是冲压模具和塑料模具，其中应用最广泛的是冲压模具和塑料模具。

塑料成型加工技术的发展仍在继续，其近期发展趋势如下：（1）由单一性技术向组合性技术发展，如注射——拉伸——吹塑成型技术和挤出——模压——热成型技术等；（2）有常规条件下的成型技术向特殊条件下的成型技术发展，如超高压和高真空条件下的塑料成型加工技术；（3）由基本上不改变原有性能的保质成型加工技术向赋予塑料新型性能的变质成型加工技术发展，如双轴拉伸薄膜成型、发泡成型和借助电子束和化学交联机使热固性塑料在成型过程中进行交联挤出等；（4）为提高加工精度、缩短制造周期，在模具加工技术方面已经广泛应用仿型加工、电加工、数控加工等技术；（5）模具材料的选用直接影响到模具的加工成本、使用寿命以及塑料制件的成型质量等，因此，国内外对模具的工作条件、失效条件和提高模具使用寿命的途径进行了大量研究工作，并开发出许多具有良好使用性能、加工性能、热处理变形小的新型塑料模具钢，如预硬钢、新型淬火回火钢、马氏体实效钢、析出硬化钢和耐腐蚀钢，经过应用均已取得较好的技术和经济效果。

本设计通过对模具的研究和工厂实地考察研究，分析模具结构，借鉴国内外学者的设计经验确定方案。

主要研究的是塑料模的材料选取，注射机的应用，型腔布局与分型面设计，浇注系统设计，冷却系统设计，成型零件设计，模架的选用，合模导向机构设计，脱模机构设计，注射机校核，由此设计出保温杯注塑模。

注塑工艺流程注塑工艺流程1)注射过程动作选择：一般注塑机既可手动操作，也可以半自动和全自动操作。

手动操作是在一个生产周期中，每一个动作都是由操作者转换操作按钮开关而实现的。

一般在试机调模时才选用。

半自动操作时机器可以自动完成一个工作周期的动作，但每一个生产周期完毕后操作者必须拉开安全门，取下工件，再关上安全门，机器方可以继续下一个周期的生产。

全自动操作时注塑机在完成一个工作周期的动作后，可自动进入下一个工作周期。

在正常的连续工作过程中无须停机进行控制和调整。

但须注意，如需要全自动工作，则(1)中途不要打开安全门，否则全自动操作中断；(2)要及时加料；(3)若选用电眼感应，应注意不要遮闭了电眼。

实际上，在全自动操作中通常也是需要中途临时停机的，如给机器模具喷射脱模剂等。

正常生产时，一般选用半自动或全自动操作。

操作开始时，应根据生产需要选择操作方式(手动、半自动或全自动)，并相应转换手动、半自动或全自动开关。

半自动及全自动的工作程序已由线路本身确定好，操作人员只需在电柜面上更改速度和压力的大小、时间的长短、顶针的次数等等，不会因操作者调错键钮而使工作程序出现混乱。

当一个周期中各个动作未调整妥当之前，应先选择手动操作，确认每个动作正常之后，再选择半自动或全自动操作。

2)预塑动作选择根据预塑加料前后注座是否后退,即喷嘴是否离开模具,注塑机一般设有三种选择。

(1)固定加料：预塑前和预塑后喷嘴都始终贴进模具，注座也不移动。

(2)前加料：喷嘴顶着模具进行预塑加料，预塑完毕，注座后退，喷嘴离开模具。

选择这种方式的目的是：预塑时利用模具注射孔抵助喷嘴，避免熔料在背压较高时从喷嘴流出，预塑后可以避免喷嘴和模具长时间接触而产生热量传递，影响它们各自温度的相对稳定。

(3)后加料：注射完成后，注座后退，喷嘴离开模具然后预塑，预塑完再注座前进。

该动作适用于加工成型温度特别窄的塑料，由于喷嘴与模具接触时间短，避免了热量的流失，也避免了熔料在喷嘴孔内的凝固。

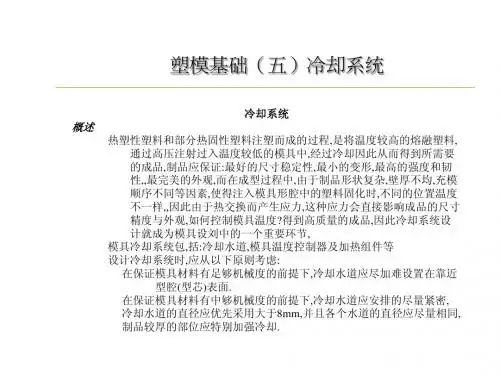

注塑模冷却系统设计注塑模具冷却系统设计塑料模具冷却系统的正确设计, 不仅能缩短成型周期, 提高生产效率, 而且可以满足现代工程塑料精密注射件的需要。

一、由模具散发的总热量在小时内, 模具需要带走的总热量Q为试中:Q——应由模具散发的总热量(W);n每小时注射次数(n和冷却时间有关);G——包括进料口在内的每次注射的全部重量(kg);Cp——塑料的比热，常见的塑料比热见表，h——结晶性塑料的熔融潜热，常见的熔融潜热见表;tc——塑料注射入口温度油墨中的溶解性, 颜色沾污性、毒性、成本和原料来源等因素外, 用发泡促进一抑制体系的分解特性曲线可作为选择合适的发泡剂、促进剂和抑制剂体系的依据。

当发泡一促进剂体系分解曲线其分解温度在树脂的熔融温区内, 无低温区的初始分解, 曲线斜率有突变则气体释放速率快而气量大, 则能形成均匀而密集的泡孔当加入了抑制剂后体系的分解曲线与原曲线相距大, 即分解温度差值越大越好, 尤其不能有低的初始分解, 并且在树脂熔融温区中释放气体量最小, 这样的体系为化学压花效果最好, 如图的曲线与不同抑制剂在压花时效果不同, 故抑制剂可控制压花过程根据体系的八分解特性曲线的分析找到了以为发泡剂, 为促进剂和为抑制剂的发泡材料的发泡促进一抑制体系, 并提出了适宜的配方和工艺, 制得了发泡材料的化学压花样品, 凹凸差约为毫米。

二、塑料制件的冷却时间塑料制件的冷却实际上在充模开始的瞬间就同时发生了。

设塑料制件壁厚中心温度到达塑料粘流态温度的最低限时塑料停止流动, 则可以得出塑料充模时间的极限流动时间式中—塑料熔体充模时的极限流动时间幻, t—塑料制件的最小壁厚,a一一塑料的热扩张系数, 常用塑料的热扩张系数见表实际上, 可以把塑料热变形温度定为模具温度的上限, 塑料粘流温度的下限定为熔体停止流动的温度, 这样, 我们可以认为塑料充模时的极限流动时间也是塑料制件冷却时间的一部分, 由于, 以后就可以认为塑料已完全充满型腔, 所以可以作以下假设:1、塑料制件侧面冷却不计, 即为一维导热。

注塑模具设计和制造自动化系统生产操作流程注塑模具是工业生产中常用的一种工具，用于将熔融的塑料材料注入模具中形成所需的终产品。

随着科技的不断进步，注塑模具设计和制造的自动化系统正在得到广泛应用。

本文将为您介绍注塑模具设计和制造自动化系统生产操作流程，以帮助您更好地理解和应用该技术。

一、注塑模具设计1. 概述注塑模具设计是注塑模具制造的第一步，它的作用是确定最终产品的形状、大小、材质等参数，并设计出可实现这些要求的模具结构。

注塑模具设计需要考虑注塑工艺、产品结构特点、材料力学性能等因素。

2. 设计流程（1）产品设计分析：根据产品要求，进行尺寸设计、材料选择、结构分析等，确保设计的模具能够满足产品需求。

（2）模具结构设计：确定模具的结构形式、模腔数量、型腔布置等，绘制出详细的模具结构图。

（3）进模系统设计：设计模具的进料口、冷却系统、排气系统等，确保注塑过程的顺利进行。

（4）模具零件设计：设计各个模具零件的形状、大小、尺寸等，包括模腔、模座、顶针等。

（5）模具装配设计：根据模具结构和各零部件设计图，进行模具的装配设计，确保各部件之间的配合精度。

二、注塑模具制造1. 材料准备注塑模具制造过程中需要的材料主要包括模具材料、螺杆材料、热流道材料等。

选择合适的材料对于模具的质量和使用寿命至关重要。

2. CNC加工CNC加工是注塑模具制造的主要工艺之一。

通过数控机床对模具材料进行切削加工，包括车、镗、铣、磨等工序，以实现模具的精密加工。

3. 放电加工放电加工是一种精密的模具制造工艺，主要用于制作复杂形状和精度要求高的模具部件。

通过在模具材料表面放电，使模具材料逐渐被蚀刻，最终形成所需的模具结构。

4. 组装和调试模具制造完成后，需要进行模具的组装和调试工作。

根据设计图纸和技术要求，将各零部件按照一定的顺序组装到一起，并进行调试和测试，确保模具的正常运行和稳定性。

三、自动化系统生产操作流程1. 准备工作在进行自动化系统生产操作之前，需要进行系统的准备工作。

模具的概述（一）模具的概念 ................................................................................................................................................ （二）模具生产的特点 ........................................................................................................................................ （三）模具的类型 ................................................................................................................................................ （四）模具制作的流程 ....................................................................................................................... 模具设计一接受任务................................................................................................................................... 二分析、消化制品最新数据....................................................................................................... （一）分析制品的用途及工艺 ......................................................................................................1 分析制品的几何特征................................................................................................................2 分析制品的尺寸精度................................................................................................................3 分析制品的表面质量................................................................................................................ （二）消化制品的工艺资料，确定成型方法、设备及工艺 ......................................................1 成型方法的确定........................................................................................................................2 成型设备的确定........................................................................................................................3 成型工艺的确定........................................................................................................................ 三模结构方案的确定................................................................................................................... （一）模腔制品数量及排列方式的确定 ......................................................................................1 模腔制品数量的确定................................................................................................................2 制品在模具中排列方式............................................................................................................ （二）制品分型面的确定 .............................................................................................................. （三）浇注系统的确定 ..................................................................................................................1 冷流道的概述............................................................................................................................ （1）.浇注系统的基本结构............................................................................................................ （2）.浇注系统的设计要求............................................................................................................ （3）主流道和主流道衬套（浇口套）的设计............................................................................. （4）分流道的设计......................................................................................................................... （5）浇口的设计............................................................................................................................. （6）冷料井的设计.........................................................................................................................2 热流道的简单概述.................................................................................................................... （四）成型零件结构的确定 ..........................................................................................................1 型腔、型芯的设计....................................................................................................................2 滑块、抽芯、斜顶的确定........................................................................................................ （五）顶出系统的确定 ..................................................................................................................1 顶出系统的设计要求有............................................................................................................（六）冷却、加热系统的确定 ...................................................................................................... （七）排气系统的确定 .................................................................................................................. （八）模具其他系统的确定 ..........................................................................................................1 模架大小的确定........................................................................................................................2 导向机构的确定........................................................................................................................3 定位机构的确定........................................................................................................................ 4其他辅助机构的确定................................................................................................................ （九）成型零件及其他结构的尺寸、强度进行计算、校核 ......................................................1 成型零件的刚度、强度的计算和校核....................................................................................2 其他结构的尺寸、强度的计算和校核.................................................................................... 四制品的CAE分析(模流分析) .................................................................................................. 五模具详细二维总装图的绘制、确定及主材料的订购........................................................... （一）绘制总装图的内容 .............................................................................................................. （二）绘制总装图的步骤 .............................................................................................................. （三）订购主材料........................................................................................................................... 六模具三维的建模、确定及下发............................................................................................... （一）建模过程的简单讲述 .......................................................................................................... （二）模具三维图的确定及下发加工 .......................................................................................... 七绘制所有零件图、更新总装图及小料、标准件的订购 ......................................................... （一）绘制零件图........................................................................................................................... （二）更新最终总装图数据 .......................................................................................................... （三）订购小料及标准件 ..............................................................................................................模具加工一零件加工工艺的编制............................................................................................................... （一）加工工艺的内容及作用 ...................................................................................................... （二）编制工艺文件的原则、原始资料 ...................................................................................... （三）编制零件加工工艺文件的步骤 ..........................................................................................1 零件图的分析............................................................................................................................2 拟订加工工艺路线.................................................................................................................... 二模具零件加工...........................................................................................................................零件检验模具装配模具试模模具验收模具的概述（一）模具的概念：在一定的工艺条件下，将其特定的形状和尺寸赋予材料的工具。

第一节 注塑模具冷流道系统设计手册一、注塑模具冷流道浇注系统概述:定义：流道浇注系统是指模具中从注射机射嘴到型腔入口为止的熔体流动通道，或在此通道内冷凝的固体塑料。

流道系统分普通冷流道系统与热流道系统。

冷流道浇注系统由主流道﹑分流道﹑冷料井、浇口、流道排气槽、脱料头装置等部分组成。

冷流道浇注系统配件：法兰、唧嘴(热唧嘴)、流道板(热流道板)、钩针、拉料杆、水口边、机械手、弹料镶件、流道定位梢等。

如下图。

图1:一模出4穴的冷流道浇注系统。

从注射机喷嘴至模具模穴的熔融塑料路径称之为流道，其中，浇口套内塑料流动称之为主流道，其余部分称之为分流道，有第一级分流道、第二级分流道…。

分流道末端通向模穴的节流孔称之为浇口，在分流道不通向模穴的末端设置为冷料井。

在设计冷流道浇注系统时，要考虑: 制品的外观与装配标准要求是什么？最主要的要求是外观还是强度或是尺寸精度，找出最主要的矛盾，设计时，立足主要矛盾，同时，在不与主要矛盾发生冲突的前提下，改善其它次要矛盾，要做到进浇的均匀与顺畅。

二、冷流道浇注系统设计的基本要点:在开始设计前，需要清楚成型胶料的特性，此过程很重要，但大家都忽视，了解以下方面: 2.1)材料流动性：材料熔融指数，即材料粘度，粘度越大，表示材料流动性差；最大流长比。

2.2)材料结晶性与冷却速率：每种材料在特定模具温度下，其冷却速度是不同的，这与成型周期有关联。

一般结晶性材料冷却速度要快，成型周期适当快。

对浇口类型选择很重要。

2.3)材料的热性能：热稳定性如何；模具温度；成型温度及成型温度的范围；干燥温度等。

2.4)材料最大允许剪切速率：每种胶料都有最大允许剪切速度，超过此数据，则胶料在通过浇口时会降解，故每种都有其适合浇口型式及相应的尺寸。

2.5)材料是否有腐蚀性：PVC 、POM 及含卤型阻燃剂的材料腐蚀性较大；PPS 、PC 有轻微的 腐蚀性。

决定加工精度及加工工艺与加工成本；每种胶料有其特定排气槽的设计数据。

塑料成型工艺及模具设计课程设计说明书题目：塑料模具课程设计专业：模具设计与制造班级：模具092姓名：张海林黄杰任雄杰王龙陈术锋指导老师：罗纲时间：2011年10月10日目录第一部分产品的说明第二部分塑件分析第三部分注射机的型号和规格选择及校核第四部分型腔的数目决定及排布第五部分分型面的选择第六部分浇注系统的设计第七部分型零件的工作尺寸计算第八部分推出机构的设计第九部分模架的选用第十部分冷却系统设计第十一部分抽芯机构设计第十二部分模具的动作过程第十三部分设计小结第十四部分参考资料第 一 部分 产品的说明本塑件结构简单，壁厚均匀，模架结构较简单。

精度要求较高，为五级精度，材料为聚乙烯，成型性能良好，其他并无特殊要求。

1:1第 二 部分 塑件的分析聚乙烯 化学名称：PE材料分析：塑件的材料采用低压法聚合的聚乙烯，聚乙烯无毒，无味，呈乳白色。

聚乙烯有良好的绝缘性、耐化学腐蚀性及耐低温性能，还有很高的耐水性。

用低压法制得的聚乙烯，密度和结晶度较高，刚性大，机械强度高，但透明性较差，适于制备各种工业配件。

这种聚乙烯又称高密度聚乙烯。

但和其他塑料相比，聚乙烯机械强度低，表面硬度差。

成型时在流动方向上和垂直方向上收缩性差异较大，易产生变形、缩孔。

此外，聚乙烯质地柔软且易脱模，塑件有浅的侧凹是可强制脱模。

塑件注射成型工艺参数的确定：根据该塑件的结构特点和得成型性能，查相关手册得到聚丙烯的成型工艺参数：第三部分注射机的型号和规格选择及校核注射模是安装在注射机上的，因此在设计注射模具时应该对注射机有关技术规范进行必要的了解，以便设计出符合要求的模具，同时选定合适的注射机型号。

从模具设计角度考虑，需要了解注射机的主要技术规范。

在设计模具时，最好查阅注射机生产厂家提供的有关“注射机使用说明书”上标明的技术规范，。

因为即使同一规格的注射机，生产厂家不同，其技术规格也略有差异。

1、注射机的选用选用注射机时，通常是以某塑件（或模具）实际需要的注射量和注射压力初选某一公称注射量的注射机型号，然后依次对该机型的公称锁模力、模板行程以及模具安装部分的尺寸一一进行校核。

汽车研发注塑件工艺流程及参数解析!塑料化是当今国际汽车制造业的一大发展趋势，尤其内外饰上大部分件都是塑料件。

内饰塑料件大致有仪表盘配件、座椅配件、地板配件、顶板配件、方向盘配件、车门内饰件、后视镜以及各种卡扣和固定件；外观塑料件有前后车灯、进气格栅、挡泥板、倒车镜。

今天和大家一起聊聊注塑件的工艺流程及相关重要参数。

一定义注塑成型工艺是指将熔融的原料通过填充、保压、冷却、脱模等操作制作一定形状的半成品件的工艺过程。

二工艺流程注塑工艺流程图如下：1填充阶段填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。

理论上，填充时间越短，成型效率越高。

但是在实际生产中，成型时间（或注塑速度）要受到很多条件的制约。

填充又可分为高速填充和低速填充。

1）高速填充高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。

因此在流动控制阶段，填充行为往往取决于待填充的体积大小。

即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。

2）低速填充热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。

由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。

加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。

2保压阶段保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。

在保压过程中，由于模腔中已经填满塑料，背压较高。

在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。

由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。

在保压的后期，材料密度持续增大，塑件也逐渐成型，保压阶段要一直持续到浇口固化封口为止，此时保压阶段的模腔压力达到最高值。
