多联机空调系统技术交底

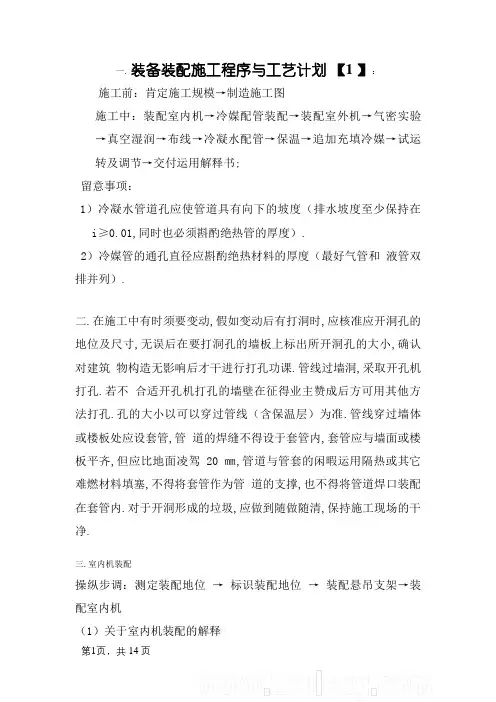

一. 装备装配施工程序与工艺计划【1 】：施工前：肯定施工规模→制造施工图施工中：装配室内机→冷媒配管装配→装配室外机→气密实验→真空湿润→布线→冷凝水配管→保温→追加充填冷媒→试运转及调节→交付运用解释书;留意事项：1）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在i≥0.01,同时也必须斟酌绝热管的厚度）.2）冷媒管的通孔直径应斟酌绝热材料的厚度（最好气管和液管双排并列）.二.在施工中有时须要变动,假如变动后有打洞时,应核准应开洞孔的地位及尺寸,无误后在要打洞孔的墙板上标出所开洞孔的大小,确认对建筑物构造无影响后才干进行打孔功课.管线过墙洞,采取开孔机打孔.若不合适开孔机打孔的墙壁在征得业主赞成后方可用其他方法打孔.孔的大小以可以穿过管线（含保温层）为准.管线穿过墙体或楼板处应设套管,管道的焊缝不得设于套管内,套管应与墙面或楼板平齐,但应比地面凌驾 20㎜,管道与管套的闲暇运用隔热或其它难燃材料填塞,不得将套管作为管道的支撑,也不得将管道焊口装配在套管内.对于开洞形成的垃圾,应做到随做随清,保持施工现场的干净.三.室内机装配操纵步调：测定装配地位→标识装配地位→装配悬吊支架→装配室内机（1）关于室内机装配的解释所有装备的规格.型号.技巧参数应相符设计要乞降产品机能指标.吊支架必须足以推却室内机的重量并严厉按照室内机技巧装配手册来履行.①室内机装备的搬运和吊装：装备的搬运和吊装必须相符产品解释书的有关划定,并应做好装备的呵护工作,防止因搬运或吊装而造成装备损伤.②室内机应采取弹性减震吊环吊装,室内机下垫橡胶减震两层.③室内机地位应充分斟酌如下身分 a.装配空间的高度肯定. b.室内气流组织问题. c.吊顶内空调机的装配空间肯定. d.空调与室内气流组织问题. f.吊顶内空调机的装配空间肯定. g.空调与室内吊顶造型与灯具等的调和. h.请求室内机程度装配.（程度度在±2mm 之内）要点：①悬吊支架必须足以推却室内机的运行重量;②装配前必须检讨并查对装备型号;将检讨情形填入装备开箱检讨记载表.③留意校订重要的装备（主如果管道的安插和走向）;④应留有足够的空间以供分解维修用;⑤应留有一检修孔,尺寸为不小于 400×400;⑥装室内机时应包管有足够的冷凝水管地位.（2）.支.吊架制造技巧请求1)管道支.吊架.支座的制造按照图样请求进行施工;2)安插同一加工,情势一致;3)型钢采取机械下料,不得采取气（电）焊进行切割和开孔处理;4)型钢采取机械钻孔,不得采取气（电）割孔;5)管道支.吊架支座的焊缝高度不得小于焊件最小厚度,其实不得消失漏焊.夹渣或焊缝裂纹等缺点;（3）.支.吊架装配技巧请求1)起首依据设计请求肯定始.末尾固定支架的地位;2)再依据管道的设计标高,把同一程度面直管段的支架地位画在墙上或柱上,依据两点间的距离和斜度大小,算出两点间的高度差,标在始. 末尾支架地位上;3)在两高差点拉一根直线,按照支架的间距在墙上或柱上标出每个支架的装配地位;4) 支架材料及固定方法：25×4mm 镀锌扁铁或 30×3mm 角钢.5）程度管（铜管）支.吊架距离如下：标称距离φ20 以下φ25－40φ50留意：铜管不克不及用金属支托架夹紧,应在天然状况下,经由过程保温层托住铜管,以防止冷桥产生.四.冷媒配督工程功课次序：装配室内机→按图纸配铜管→铜管清洗→装配铜管管道→置换氮气→钎焊→吹净→气密实验→真空湿润1)冷凝配管三原则：原因防止故障对策——湿润从外部,例如：雨水.工程水之侵入;★管内凝聚水侵入.配管加工→吹净→真空湿润干净★钎焊时管内氧化物形成;★尘埃.杂物从外侵入.置换氮气→吹净配管加工气密性★钎焊不完整;★喇叭管漏气;★边沿漏气.运用合适伙料（S-Sn97Cu3 焊条）严守钎焊根本操纵严守接喇叭管根本操纵严守接口根本操纵2）调换氮气的办法：①运用氮气;②必须运用压力调节器.3）冷媒管的封盖：冷媒管的包扎十分重要以防止水分.脏物或尘土进入管内.每根管的末尾必须包扎封盖,“扎紧”是最有用的办法. 4）冷媒管吹净：①将压力调节阀装在氮气瓶上;②将压力调节阀与室外机液体管侧的通进口用充气管衔接起来;③将室内机除 A 机之外与 B 机所有的进口均用充气管衔接进来;④打开氮气瓶阀置压力调节阀至 5Kg/cm2;⑤检讨氮气是否经由过程 A 室内机的液管;⑥吹净;⑦开关氮气主阀;⑧对室内机反复以上操纵直至管内无杂质;⑨液管功课停止时再对气管做以上吹净功课.5）冷媒管材料的选择： a）所有冷媒管采取去磷无缝紫铜管. b）钎焊接头和特别歧路①平日运用（L 弯接头.套接头.T 型接优等）接头必须知足 JIS 有关尺度（大小.材料.厚度等）②特别歧路采取指定的规格6）钎焊：a）钎焊工作宜在向下或程度侧向进行,尽可能防止仰焊;b）液管和蔼管端管必须留意装配偏向的角度以免油的回流或蓄积. 重点：留意管子和接头的间隙（防止泄漏）. 铜在焊接进程中,有易氧化.易变形.易蒸发（如锌等）.易生成气孔等不良现象,给焊接带来艰苦.是以焊接铜管时,必须合理选择焊接工艺,准确运用焊具和焊件,严厉遵照焊接操纵规程,不竭进步操纵技巧,才干获得优质的焊缝.为防止熔液流淌进入管内,焊接时宜采取以下几种情势：管径在22mm 以下者,采取扩管器将管口扩大成承插口拔出焊接,或采取套管焊接（套管长度 L＝2～2.5D,D 为管径）.但承口的扩大长度不该小于管径,并应迎介质流向装配.同口径铜管对口焊接,可采取加衬焊环的办法焊接.对于壁厚小于 2mm 的铜管采取“I”型坡口进行焊接.组对时应达到内壁平齐,内壁错边量不得超出管壁厚度的 10%,且不大于 1mm.不合壁厚的管子.管件组对可按铜管的响应划定加工管子坡口.坡口清算：坡口面及其边沿表里侧不小于 20mm 规模内的概况,应在焊前采取有机溶剂除去油污,采取机械办法或化学办法清洗去除氧化膜,使其露出金属光泽.焊丝运用前也运用同样办法自理.焊接时留意采取氮气呵护焊,防止铜管氧化产生氧化膜. 钎焊强度小.一般焊口采取搭接情势.搭接长度为管壁厚度的 6～8 倍.管子的公称直径（D）小于 25mm 时,搭接长度为（1.2～1.5）D（mm）.钎焊后的管件,必须在 8 小时内进行清洗,除去残留的熔剂和熔渣.经常运用煮沸的含 10%～15%的明矾水溶液涂刷接头处,擦洗干净,进行冷媒管钎焊：①冷媒管钎焊前的预备：钎焊条的预备,焊接装备的预备.铜管瘦语断面要平整,不得有毛刺.凹凸等缺点,瘦语平面许可竖直,误差为管子直径的 1％.②依据日立海信技巧材料的请求,焊接时把微压（0.02Mpa）氮气充入正在焊接的管内,如许会有用地防止铜管氧化层的产生.③施焊人员应有须要的资历证实,才干上岗.直径小于φ19.05mm 的铜管一律采取现场煨制.热弯或冷弯专用对象, 椭圆率不该大于 8％,并列装配配管其曲折半径应雷同,间距,坡向,竖直度应一致.大于φ19.05mm 的铜管应采取冲压弯头.扩口衔接：冷媒铜管与室内机衔接采取喇叭口衔接,是以要留意喇叭口的扩口质量.a）扩口功课前增强管必须退火;b）切割管子运用专用切管器;c）运用专用扩口对象,扩口偏向应迎冷媒流向;d )在扩口概况涂上空调机油,以便扩口螺母滑腻经由过程,防止管道扭曲;重点：①当心去掉落毛刺;②运用两个扳手以便抓住管子;③扩口前扩口螺母应先装上管子;④用合适的扭矩来上紧扩口螺母;⑤检讨扩口概况有无毁伤.五.冷凝水管装配（室内）操纵步调：装配室内机→衔接冷凝水管→检讨水泄漏→冷凝水管绝热冷凝水管坡度和固定a ) 冷凝水管装配坡度必须知足 i≥0.01; 冷凝水管尽可能短并应防止气封的产生.b ) 程度管长度尽可能短;同时冷凝水管应绝热包扎防止概况结露. 并应防止气封的产生.c )冷凝水管支架用φ8mm 丝杆,并用φ8mm 内膨胀螺栓固定.d )管材：采取 PVC 管,外衣 10mm 厚的难燃 BI 级橡塑保温材料.e )冷凝水管至少应知足室内机的冷凝水流量;f )冷凝管尽可能短并应防止气封的产生.程度管长度尽可能短,冷凝管应绝热包扎防止概况结露;六.掌握电线及线控器装配（1）掌握电线1）应同一冷媒体系与室表里衔接线的关系;2）与电源线平行配线时,应恰当地空出 300mm 的距离,防止干扰; 3）疏散掌握电缆：旌旗灯号电缆和电源电缆并列布线,因为电磁耦合的关系会造成动作掉误.假如电缆被放在导线管中敷设,成组不合的导线放在同一导线管敷设时,应斟酌以下几点：室表里机旌旗灯号传输线应和铜管一路包扎敷设.4）掌握线导线管用φ16mm PVC-U 管,暗盒用 120 型. 重点：室内机与室外机都必须接地.,距地面高度 .七.绝热工作（冷媒管）操纵步调冷媒督工作→绝热衔接区测试→空气密封测试→绝热衔接区1）材料：所用的绝热材料难堪燃 BI 级橡塑保温材料.2）绝热要点：绝热区域,例如：钎焊区.扩口处或凸缘处只有在气密实验成功后才干施工;保温施工时绝对制止绝热层有闲暇现象,保温套管衔接处必定要用胶水和胶带捆扎好.所有冷媒管保温管按照请求用扎带包好.3）铜管绝热套管运用规格：直径（mm）厚度（mm＜16 15＜42 204）绝热工作需按设计请求选材,施工时一路把保温套管穿好,留出焊接口处,最后处理焊口,当焊口处理完成试压完成后,将焊口进行保温完成.八.室外机装配室外机装配前检讨所有装备的规格.型号.技巧参数应相符设计请求和产品机能指标.时概况无毁伤.密封优越,随机文件和配件齐备. 1.室外机装备的开箱磨练,校订规格型号是相符设计请求,确认主体.零部件有无缺损和锈蚀,检讨情形填入装备开箱检讨记载表;2.室外机装备的搬运和吊装：装备的搬运和吊装必须相符产品解释书的有关划定,并应做好装备的呵护工作,防止因搬运或吊装而造成装备损伤.空调机属于周详装备,搬运时留意不要横倒,不然会引起装备内的润滑油偏移而毁伤机械.操纵步调：基本的预备→装配室外机★室外机基本：室外机宜以槽钢作为基本,制止四角支撑.基本四周应设置排水沟,以消除装备四周的积水. 室外机装配在屋顶上时,必须检讨屋顶的强度,并要特别留意呵护屋顶的防水层.★装配室外机的留意点：1）检讨基本的强度和程度度,防止产生振动和噪音;空调室外机设弹簧减震台座减震.外机与支架之间加 10MM 厚的减震胶垫,地脚螺栓与预埋件的连策应稳固.2）工作空间：这点特别重要,当装备装配好之后必须留出往后维修保养工作空间,不克不及过火狭窄,以至于影响紧缩机的改换.室外机装配的整体后果应相符美学的请求.3）短路的防止：机械必须被装配在通风优越的地方,不然会产朝气流短路.九.管道吹扫气体吹扫的目标：去除焊接时在铜管内部形成的氧化膜和去除封口不良在管内形成的杂质和水分.步调：运用氮气,氮气压力为 5Kg/CM2,尽量进行分层分段的氮气吹扫功课.确认没接上扩口的部位有氮气出来后,用手压住扩口部分,压力上升压不住时,一下松手,如斯反复.吹扫完毕后将管端口进行封口呵护.十.气密性实验功课次序：冷媒配管落成→加压→检讨压力是否降低→检讨漏口及修补→及格1) 实验方法：要按下列次序进行：第一阶段：5kgf/cm2 加压 5min 以上→有可能发明大漏口; 第二阶段15.0kgf/cm2 加压 5min 以上;第三阶段：38kgf/cm2 加压 5min 以上,并保压 24h →有可能发明微小漏口留意事项：必定要运用氮气进行压力实验,严禁运用氧气进行打压. 尽量在施工进程中进行分段打压检漏工作,以进步工作效力.防止氮气流入室外机,在检漏完毕体系减压.至 28kgf/cm2 保压,以待调试.不雅察压力是否降低若无压力降低,即属及格.但如加压情形温度与不雅察时的情形温度不合,则每 1℃会有 0.1 kgf/cm2 的压力变更,故应修改 [ 修改值 =（加压时温度-不雅察时温度）*0.1 ].气密性实验应保持 24h,前 6h 检讨,压力降低不该大于是 3 kgf/cm2. 检讨有无泄漏可采取手感.听感.番笕水检讨,氮气试压完成后将氮气放至3kgf/cm2 后加氟里昂R22,至压力5kgf/cm2 用电子检漏仪检漏.十一.真空湿润1）真空湿润：运用真空泵将管道内的水分排出,而使管内得以湿润. 2）真空泵的选择：①选择能知足真空度的泵（即要达到-755mmHg）②开端功课前,必须用真空测量仪器确认是否达到-755mmHg 以下3）真空湿润的功课次序：①真空湿润（第一次）：将全能测量仪接在液管和蔼管的注进口,使真空泵运转（真空度在-755mmHg 以下）若抽吸 2h 仍达不到-755mmHg 以下时,则管道体系内有水分或有漏口消失,这时要持续抽吸 1h.若抽吸 3h 仍未达到-755mmHg,则检讨是否有漏气口.②真空放置实验：达到-755mmHg 即可放置 1h ,真空表指导不上升为及格;指导上升, 为不及格,应持续检讨,直至及格为止.③冷媒追加充填.④将开关阀全体打开（液管和蔼管）. 制冷剂的加注：真空测试及格后,则要对体系按各自的冷媒量加注冷媒.4）目标：体系已经填充了尺度管长的冷媒量,但配管超出尺度管时,必须追加充填响应的冷媒量.操纵步调：第一步：经由过程抽真空湿润已经完成.第二步：以管子长度来盘算所应追充填的冷媒量. 第三步：用电子充填度量出冷媒量.第四步：将充填缸.双头压力.室外机液管的检修阀用充填软管衔接,以液体状况充填.充填前必须将软管和压力表中的空气消除后再进行.第五步：充填完毕后将冷媒的充填记入室外机的铭版上,以便检修运用.留意事项：①盘算成果必须记载（做一张表）;②室内机和室外机之间距离超出规准时,需另加注制冷剂;③③在液管完整湿润后,液态制冷剂进行注入操纵;当制冷剂不克不及完整注入时,可用在测试运行中的紧缩机注入.④追加充填的冷媒量必定要按照临盆厂家的材料进行盘算.严禁以电压.电流等其他测试手腕来掌握追加制冷剂量.⑤进行体系移机处理时,必须由原装配单位进行操纵,对加制冷剂量要严厉从新盘算.⑥在冬季加制冷剂只操纵时,因为温度太低不克不及顺遂充填时,可以运用热水对制冷剂瓶加热,但严禁运用明火进行加热.十二.运行调节测试预备工作：调试现场前提具备,包含正式供电正常,电压在正常规模之内.空调管路.掌握线路衔接正常无误;调试人员必须由经由厂家专业培训并考察及格的工程师担任,同时调试人员有体系调试无误的汗青记载. 目标：对空调体系的运行状况进行初始状况测试,将空调体系调试到正常的运转状况,包管体系的正常运用.留意事项：a.通电试运转前,必须包管电源供应的正常,尤其确认零线的通断.b.参考某空调厂家的技巧材料,对掌握体系进行初始设置.1）程序和要点：运行测试敕令十分重要,它们应按以下程序进行：①启动电源前履行（确认已完成真空湿润操纵）;检讨错误布设的电源线和松动的螺栓;检讨错误布设的掌握电缆和松动的螺栓;当冷媒管长度超出规准时,需填补注入制冷剂;其它方面的检讨：室内机.室外机的配套;有无气管侧夹具有无绝热管子大小;打开气管截止阀充气;打开液管截止阀充气;测试绝缘;②主电源开关;室外机开关;不合模式开关的每一种设定地位;启动室内机;③操纵检讨;进行测试运行模式;操纵模式设置“制冷”;反复开机 3min通例操纵2）测量：室内机温度测量：①制冷：进气温度（℃）排气温度（℃）②制热：进气温度（℃）排气温度（℃）室外机：①绝缘电阻;②电压和电流;③排气压和进气压④进排气压管道的温度;⑤进排气气流的温度;⑥紧缩机频率.。

一. 设备装置施工程序与工艺方案：之吉白夕凡创作施工前：确定施工范围→制作施工图施工中：装置室内机→冷媒配管装置→装置室外机→气密试验→真空干燥→布线→冷凝水配管→保温→追加充填冷媒→试运转及调节→交付使用说明书；注意事项：1）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少坚持在 i≥0.01，同时也必须考虑绝热管的厚度）。

2）冷媒管的通孔直径应考虑绝热资料的厚度（最好气管和液管双排并列）。

二.在施工中有时需要变动，如果变动后有打洞时，应核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，确认对建筑物结构无影响后才干进行打孔作业。

管线过墙洞，采取开孔机打孔。

若不适宜开孔机打孔的墙壁在征得业主同意后方可用其他方式打孔。

孔的大小以可以穿过管线（含保温层）为准。

管线穿过墙体或楼板处应设套管，管道的焊缝不得设于套管内，套管应与墙面或楼板平齐，但应比地面高出 20㎜，管道与管套的空隙应用隔热或其它难燃资料填塞，不得将套管作为管道的支持，也不得将管道焊口装置在套管内。

对于开洞形成的垃圾，应做到随做随清，坚持施工现场的清洁。

三、室内机装置操纵步调：测定装置位置→标识装置位置→装置悬吊支架→装置室内机（1）关于室内机装置的说明所有设备的规格、型号、技术参数应符合设计要求和产品性能指标。

吊支架必须足以承受室内机的重量并严格依照室内机技术装置手册来执行。

①室内机设备的搬运和吊装：设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的呵护工作，防止因搬运或吊装而造成设备损伤。

②室内机应采取弹性减震吊环吊装，室内机下垫橡胶减震两层。

③室内机位置应充分考虑如下因素 a、装置空间的高度确定。

b、室内气流组织问题。

c、吊顶内空调机的装置空间确定。

d、空调与室内气流组织问题。

f、吊顶内空调机的装置空间确定。

g、空调与室内吊顶造型与灯具等的协调。

h、要求室内机水平装置。

（水平度在±2mm 之内）要点：①悬吊支架必须足以承受室内机的运行重量；②装置前必须检查并核对设备型号；将检查情况填入设备开箱检查记录表。

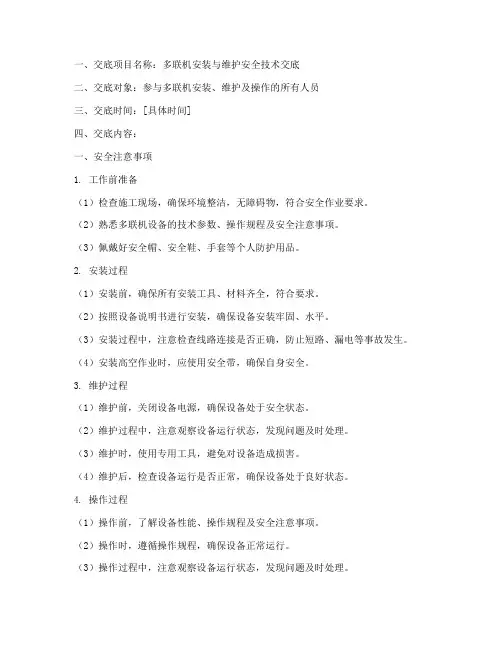

一、交底项目名称：多联机安装与维护安全技术交底二、交底对象：参与多联机安装、维护及操作的所有人员三、交底时间：[具体时间]四、交底内容：一、安全注意事项1. 工作前准备（1）检查施工现场，确保环境整洁，无障碍物，符合安全作业要求。

（2）熟悉多联机设备的技术参数、操作规程及安全注意事项。

（3）佩戴好安全帽、安全鞋、手套等个人防护用品。

2. 安装过程（1）安装前，确保所有安装工具、材料齐全，符合要求。

（2）按照设备说明书进行安装，确保设备安装牢固、水平。

（3）安装过程中，注意检查线路连接是否正确，防止短路、漏电等事故发生。

（4）安装高空作业时，应使用安全带，确保自身安全。

3. 维护过程（1）维护前，关闭设备电源，确保设备处于安全状态。

（2）维护过程中，注意观察设备运行状态，发现问题及时处理。

（3）维护时，使用专用工具，避免对设备造成损害。

（4）维护后，检查设备运行是否正常，确保设备处于良好状态。

4. 操作过程（1）操作前，了解设备性能、操作规程及安全注意事项。

（2）操作时，遵循操作规程，确保设备正常运行。

（3）操作过程中，注意观察设备运行状态，发现问题及时处理。

（4）操作结束后，关闭设备电源，确保设备处于安全状态。

二、应急处置措施1. 短路、漏电（1）立即切断设备电源，防止事故扩大。

（2）检查线路连接，找出短路、漏电原因，进行处理。

（3）必要时，请专业人员协助处理。

2. 设备故障（1）关闭设备电源，确保设备处于安全状态。

（2）检查设备故障原因，进行维修或更换部件。

（3）维修完成后，进行试运行，确保设备正常运行。

3. 高空坠落（1）立即停止高空作业，确保人员安全。

（2）对坠落人员实施急救措施，必要时拨打急救电话。

（3）检查现场安全设施，确保符合安全要求。

三、培训及考核1. 对参与多联机安装、维护及操作人员进行安全技术培训，确保其掌握安全操作技能。

2. 培训结束后，进行考核，确保人员具备安全操作能力。

四、总结本次安全技术交底旨在提高参与多联机安装、维护及操作人员的安全意识，确保设备安全运行。

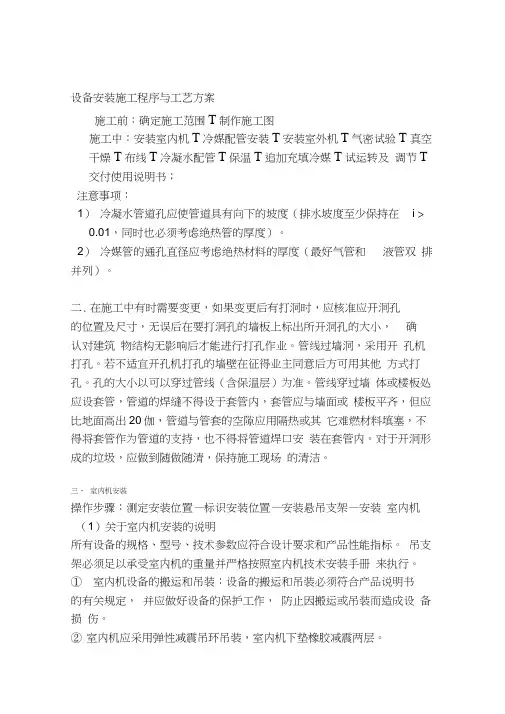

设备安装施工程序与工艺方案施工前：确定施工范围T制作施工图施工中：安装室内机T冷媒配管安装T安装室外机T气密试验T 真空干燥T布线T冷凝水配管T保温T追加充填冷媒T试运转及调节T 交付使用说明书；注意事项：1）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在i >0.01，同时也必须考虑绝热管的厚度）。

2）冷媒管的通孔直径应考虑绝热材料的厚度（最好气管和液管双排并列）。

二.在施工中有时需要变更，如果变更后有打洞时，应核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，确认对建筑物结构无影响后才能进行打孔作业。

管线过墙洞，采用开孔机打孔。

若不适宜开孔机打孔的墙壁在征得业主同意后方可用其他方式打孔。

孔的大小以可以穿过管线（含保温层）为准。

管线穿过墙体或楼板处应设套管，管道的焊缝不得设于套管内，套管应与墙面或楼板平齐，但应比地面高出20伽，管道与管套的空隙应用隔热或其它难燃材料填塞，不得将套管作为管道的支持，也不得将管道焊口安装在套管内。

对于开洞形成的垃圾，应做到随做随清，保持施工现场的清洁。

三、室内机安装操作步骤：测定安装位置—标识安装位置—安装悬吊支架—安装室内机（1）关于室内机安装的说明所有设备的规格、型号、技术参数应符合设计要求和产品性能指标。

吊支架必须足以承受室内机的重量并严格按照室内机技术安装手册来执行。

①室内机设备的搬运和吊装：设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

②室内机应采用弹性减震吊环吊装，室内机下垫橡胶减震两层。

③室内机位置应充分考虑如下因素 a 、安装空间的高度确定。

b 、室内气流组织问题。

c 、吊顶内空调机的安装空间确定。

d 、空调与室内气流组织问题。

f 、吊顶内空调机的安装空间确定。

g 、空调与室内吊顶造型与灯具等的协调。

h 、要求室内机水平安装。

（水平度在士2mm 之内）要点：①悬吊支架必须足以承受室内机的运行重量；②安装前必须检查并核对设备型号；将检查情况填入设备开箱检查记录表。

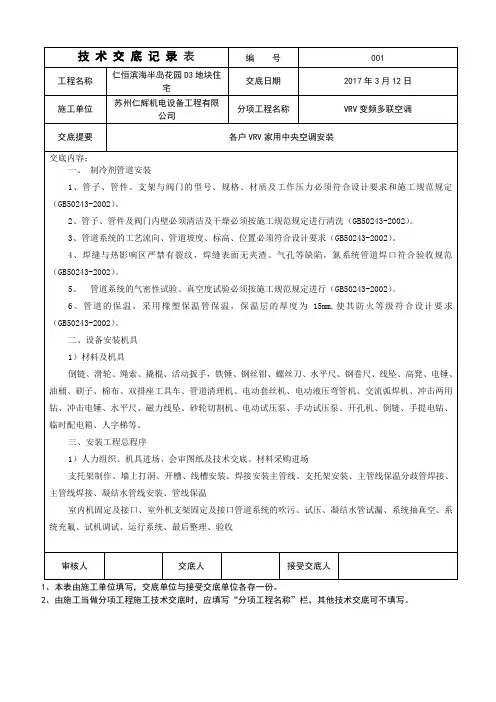

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1-一、施工准备（一）作业条件1、空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

（二）材质要求1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

2、成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊等缺陷：3、安装的阀体等部件应检查调节装置是否灵活，油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、焊条膨胀螺栓应符合产品质量要求。

（三）工器具主要工器具有：自动套丝机、交流电焊机、冲击钻电锤、手电钻、手锯、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、倒链、高凳、大绳、尖冲、刷子等。

二、质量要求空调水系统管道与设备安装工程水系安装子分部工程，包括冷媒、凝结水控制线路系统的设备（不包括末端设备）、管道及附件施工质量的检验及验收。

管应采用螺纹、钎焊连接。

但应对焊缝及热影响区的表面进行防腐处理。

应按现行国家标准《建筑给水、排水及采暖工程施工质量验收规范》G B 50242-2002的规定执行。

空调系统技术资料核准应该开洞的位置、尺寸准确无误后，在要打洞的墙板上标出所开洞孔的大小，征得业主与现场监理同意后进行打孔作业。

管线过墙洞，采用电锤打孔，若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。

孔的的1-尺寸以穿过管线（含保温层）外径为准，吊装室内机及支托架固定采用膨胀螺栓。

配管穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出20mm管道与套管的空隙应用隔热或其他不然材料填塞，不得将套管作为管道支架。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

一、施工准备一、作业条件1、空调系统的安装,要在建筑物围护结构施工完,障碍物已清理,地面无杂物的条件下进行。

2、对空气洁净系统的安装,应在建筑物内部安装部件的地面已做好,墙面已抹灰完毕,室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定,设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求,每边比实际截面大100mm。

5、作业地点要有相应的辅助设施,如梯子、架子、安全防护、消防器材,并有施工员的技术、质量、安全交底。

二材质要求1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

2、成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊等缺陷：3、安装的阀体等部件应检查调节装置是否灵活,油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、焊条膨胀螺栓应符合产品质量要求。

三工器具主要工器具有：自动套丝机、交流电焊机、冲击钻电锤、手电钻、手锯、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、倒链、高凳、大绳、尖冲、刷子等。

二、质量要求空调水系统管道与设备安装工程水系安装子分部工程,包括冷媒、凝结水控制线路系统的设备不包括末端设备、管道及附件施工质量的检验及验收。

管应采用螺纹、钎焊连接。

但应对焊缝及热影响区的表面进行防腐处理。

应按现行国家标准建筑给水、排水及采暖工程施工质量验收规范G B 50242-2002的规定执行。

空调系统技术资料核准应该开洞的位置、尺寸准确无误后,在要打洞的墙板上标出所开洞孔的大小,征得业主与现场监理同意后进行打孔作业。

管线过墙洞,采用电锤打孔,若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。

孔的的尺寸以穿过管线含保温层外径为准,吊装室内机及支托架固定采用膨胀螺栓。

配管穿过墙体或楼板处应设镀锌铁皮套管或钢套管,管道的焊缝不得置于套管内,镀锌铁皮套管应与墙面或楼板平齐,但应比地面高出20mm,管道与套管的空隙应用隔热或其他不然材料填塞,不得将套管作为管道支架。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

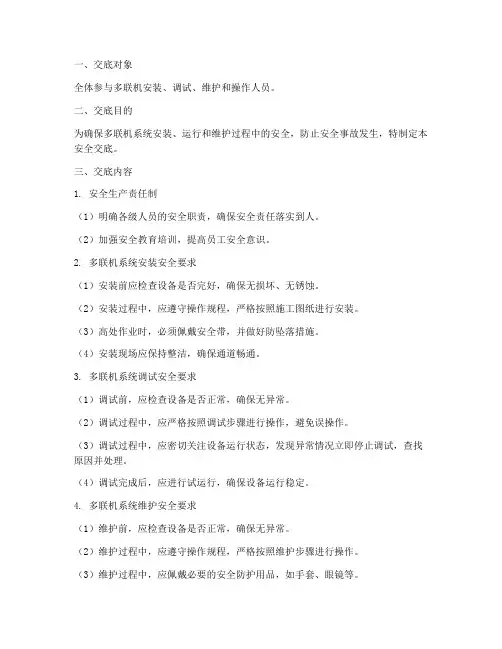

一、交底对象全体参与多联机安装、调试、维护和操作人员。

二、交底目的为确保多联机系统安装、运行和维护过程中的安全，防止安全事故发生，特制定本安全交底。

三、交底内容1. 安全生产责任制（1）明确各级人员的安全职责，确保安全责任落实到人。

（2）加强安全教育培训，提高员工安全意识。

2. 多联机系统安装安全要求（1）安装前应检查设备是否完好，确保无损坏、无锈蚀。

（2）安装过程中，应遵守操作规程，严格按照施工图纸进行安装。

（3）高处作业时，必须佩戴安全带，并做好防坠落措施。

（4）安装现场应保持整洁，确保通道畅通。

3. 多联机系统调试安全要求（1）调试前，应检查设备是否正常，确保无异常。

（2）调试过程中，应严格按照调试步骤进行操作，避免误操作。

（3）调试过程中，应密切关注设备运行状态，发现异常情况立即停止调试，查找原因并处理。

（4）调试完成后，应进行试运行，确保设备运行稳定。

4. 多联机系统维护安全要求（1）维护前，应检查设备是否正常，确保无异常。

（2）维护过程中，应遵守操作规程，严格按照维护步骤进行操作。

（3）维护过程中，应佩戴必要的安全防护用品，如手套、眼镜等。

（4）维护完成后，应进行试运行，确保设备运行稳定。

5. 多联机系统操作安全要求（1）操作人员应熟悉设备性能、操作规程和安全注意事项。

（2）操作过程中，应严格遵守操作规程，避免误操作。

（3）操作人员应密切关注设备运行状态，发现异常情况立即停止操作，查找原因并处理。

（4）操作完成后，应做好设备清洁工作，确保设备整洁。

6. 应急措施（1）发生安全事故时，应立即启动应急预案，组织人员进行救援。

（2）确保现场救援人员具备必要的救援技能和设备。

（3）事故发生后，应及时上报相关部门，并配合进行调查和处理。

四、交底时间年月日至年月日五、接受交底人员签名（此处请填写接受交底人员签名）六、备注1. 本安全交底内容仅供参考，具体操作时应根据实际情况进行调整。

2. 本安全交底应定期进行更新，以确保其有效性。

多联机空调安装技术交底————————————————————————————————作者：————————————————————————————————日期：编号交底日期： 2018年 1月 1 日工程名称总包单位 中建八局分包单位交底部位工序名称空调设备（多联机）安装交底提要：施工机具、操作工艺、质量标准、安全事项、成品保护等。

项目（专业） 技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。

交底内容：①设计图纸特殊要求 ②施工规范要求 ③质量验评要求 一、编制依据通风空调工程施工质量验收规范（GB 50243-2002），通风空调工程施工工艺标准（ZJQ00-SG-011-2003），施工图纸、施工设计总说明、图纸会审记录。

二、工程概况本工程工程空调面积约1590㎡，结构形式为框架结构，根据图纸设计要求需要进行首层及二层食堂部位进行多联机空调安装等。

三、施工准备（一）作业条件编号交底日期： 2018年 1月 1 日工程名称总包单位 中建八局分包单位交底部位工序名称空调设备（多联机）安装交底提要：施工机具、操作工艺、质量标准、安全事项、成品保护等。

项目（专业） 技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。

1、安装所需支架、横担、丝杆的集中加工点应设置在具有开敞，明亮、洁净、地面平整、不潮湿的地方。

2、作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。

3、管道、设备安装应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。

熟悉图纸，明确管道、设备安装的标高、走向。

（二）材质要求1、所使的主要材料应具有出厂合格证明书或质量鉴定文件,并报甲方和监编号交底日期： 2018年 1月 1 日工程名称总包单位 中建八局分包单位交底部位工序名称空调设备（多联机）安装交底提要：施工机具、操作工艺、质量标准、安全事项、成品保护等。
