钢渣处理技术介绍

钢渣处理工艺炼钢企业对钢渣的处理中，普遍采用的处理方式是先将钢渣热闷，然后进行废钢提纯，热闷是对钢渣的一次处理，废钢提纯是对钢渣的二次处理。

1.1 钢渣的热闷热闷法是钢渣余热自解工艺的代表技术。

此工艺的原理是将1300-1500 ℃的钢渣倾翻在热闷装置中，当温度冷却到800 ℃左右后，盖上闷坑盖，喷水产生饱和蒸汽，利用水汽与钢渣中的游离氧化钙(f-CaO) 和游离氧化镁(f-MgO) 反应产生的体积膨胀应力，使钢渣冷却、龟裂，钢渣进而粉化。

钢渣的粉化，消除了钢渣的不稳定性，钢和渣也自然分离，便于金属回收。

该技术解决了钢渣中f-CaO、f-MgO造成的钢渣稳定性差的问题，可提高钢渣利用率。

钢渣的热闷处理是一次处理，就是在炼钢的过程中产生红渣，冷却的时候采用喷水或空冷的方式，这是初步处理。

当前钢铁企业对钢渣的一次处理中采用热闷工艺比较简单，就是将钢渣的余热充分利用起来，将冷水注入到有盖的容器中，钢渣中的热量就会变成蒸汽，钢渣中所含有的热量释放处理之后，经过膨胀冷缩物理反应，可以分离出渣铁。

钢渣经过热闷处理之后能够保证稳定的性能，其中游离态的CaO不会影响钢渣的性能。

这样处理后的钢渣可以当作原料使用，比如用于制作钢渣微粉，也可以制作钢渣砖等等。

对钢渣的处理中采用热闷工艺，热闷装置是最为重要的。

从热闷装置的构成上来看，主要包括三个部分，即热闷坑、水封槽和热闷盖，钢渣在装置中经过热闷之后产生分解反应。

采用热闷法处理钢渣，当转炉车间有钢渣产生之后，就使用渣罐车运动渣罐到炉渣间，渣罐由铸造起重机吊起来之后，热熔钢渣倒入到热闷装置当中，进行打水，直到钢渣的表面出现了凝固状态，使用挖掘机将大块的钢渣打碎，确保钢渣的表面没有积水，之后再一次打水处理，对钢渣振捣，如此循环往复，然后进行下一次装渣。

当热闷渣坑中的钢渣量已经达到70%以上，就使用吊车将热闷坑盖吊起，盖在上面，自动喷水，合理控制，蒸汽产生，此时钢渣中所含有的游离氧化钙和氧化镁都能够得到消解。

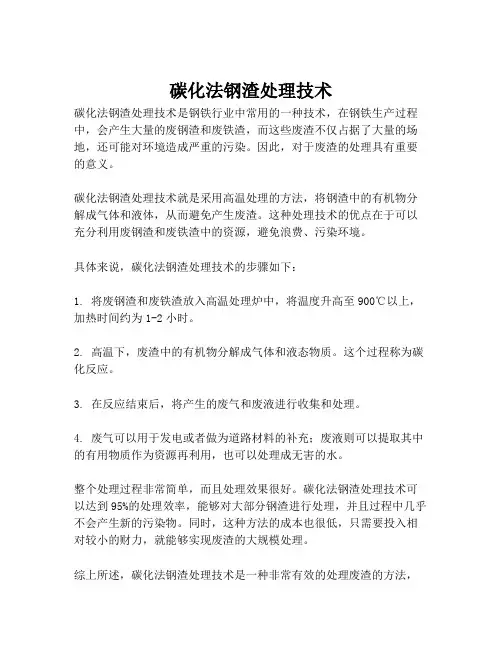

碳化法钢渣处理技术
碳化法钢渣处理技术是钢铁行业中常用的一种技术，在钢铁生产过程中，会产生大量的废钢渣和废铁渣，而这些废渣不仅占据了大量的场地，还可能对环境造成严重的污染。

因此，对于废渣的处理具有重要的意义。

碳化法钢渣处理技术就是采用高温处理的方法，将钢渣中的有机物分解成气体和液体，从而避免产生废渣。

这种处理技术的优点在于可以充分利用废钢渣和废铁渣中的资源，避免浪费、污染环境。

具体来说，碳化法钢渣处理技术的步骤如下：
1. 将废钢渣和废铁渣放入高温处理炉中，将温度升高至900℃以上，加热时间约为1-2小时。

2. 高温下，废渣中的有机物分解成气体和液态物质。

这个过程称为碳化反应。

3. 在反应结束后，将产生的废气和废液进行收集和处理。

4. 废气可以用于发电或者做为道路材料的补充；废液则可以提取其中的有用物质作为资源再利用，也可以处理成无害的水。

整个处理过程非常简单，而且处理效果很好。

碳化法钢渣处理技术可以达到95%的处理效率，能够对大部分钢渣进行处理，并且过程中几乎不会产生新的污染物。

同时，这种方法的成本也很低，只需要投入相对较小的财力，就能够实现废渣的大规模处理。

综上所述，碳化法钢渣处理技术是一种非常有效的处理废渣的方法，
同时也具有经济效益和环保效益，非常适合在钢铁行业中进行推广和应用。

几种成功应用的钢渣处理技术钢铁工业生产过程中产生大量包括钢渣在内的各种固体废料，不仅占用耕地，污染环境，还浪费资源。

对钢渣进行处理及综合利用，是钢铁工业可持续发展的任务之一。

以下几种是已在工程实践中获得成功应用的钢渣处理技术。

一．余热自解热闷工艺。

该工艺主要由热闷装置、多级破碎、筛分、磁选装置、输送系统、除尘系统、水循环系统和自动控制系统组成。

将转炉出来的钢渣倒在渣坑中，待钢渣温度冷却到600℃左右时装入闷罐中，通过控制向闷罐中喷洒的水量和喷水时间使钢渣在闷罐内高温淬化、冷却。

罐内水和钢渣产生复杂的温差冲击效应及物理化学反应，使钢渣淬裂。

这种热闷工艺可实现钢渣100％处理；钢渣粉化率高，热闷处理的钢渣，粒度在10ｍｍ以下的占总数的60％以上；钢和渣分离效果好，易于磁选，金属回收品位可达：废钢ｗ（TFe）＞95％、渣钢ｗ（TFe）＞80％。

经热闷处理后的钢渣游离氧化钙和游离氧化镁质量分数小于2％。

二．钢渣浅盘热泼工艺。

该工艺主要由高架浅盘、排渣台车、冷却水池、输送、破碎、筛分、磁选系统、除尘系统、水循环系统和自动控制系统组成。

炼钢生产过程中产生的温度达1500℃流动性好的熔渣先倾入渣罐，运至处理线后倒入高架浅盘上放流、喷水，使钢渣急速降温至700℃左右，然后将浅盘上的钢渣翻进排渣台车中再次喷水冷却至200℃左右；再倒入水池第3次冷却。

冷却过程中，游离氧化钙和游离氧化镁与水发生化学反应，体积膨胀，大部分钢渣被粉化。

然后进行破碎、筛分、磁选；选出粒铁和渣铁进入金属料仓，尾渣则按粒径分别进入尾渣仓后运出成为建材原料；冷却用水经沉淀冷却后循环使用。

三．钢渣风碎粒化处理工艺。

装满液态钢渣的渣罐由天车吊运至倾翻支架上，将钢渣倾入中间包。

钢渣依靠重力经出渣口进入流渣槽流到粒化器前方，粒化器喷出的高速气流将钢渣击碎，液态钢渣收缩凝固成直径约2mm左右的球形颗粒，落入冷却水池中快速冷却。

池中的钢渣通过螺旋机快速提升至干燥器内干燥，然后由皮带机输送经过磁选机实施废钢与尾渣的分离。

钢渣的活化方法有哪几种
钢渣的活化方法主要包括以下几种：
1. 热疏渣法：通过加热钢渣，使其内部结构发生改变，增加其可利用性。

常见的方法有热疏渣研磨、高温热处理等。

2. 酸洗法：使用酸性溶液（如硫酸、盐酸等）将钢渣浸泡，使其与酸发生反应，并将不溶于酸的杂质溶解掉。

这种方法主要用于清除钢渣中的氧化物、磷酸盐、硅酸盐等。

3. 磁选法：利用钢渣的磁性差异，将其中的铁磁性物质分离出来，从而减少钢渣中的铁含量。

常见的方法有高梯度磁选法、弱磁选法等。

4. 气氛控制法：通过调节钢渣周围的气氛，如增加氧气含量、加入还原剂等，改变钢渣的化学环境，促使其中的化合物转变为有用的物质。

5. 熔融法：将钢渣熔融后进行处理，如加入适量的添加剂使其重新结晶形成有用的材料。

以上是钢渣的一些常见活化方法，具体方法的选择取决于钢渣的成分和处理目标。

钢渣处理技术及综合利用途径钢渣是工业生产过程中产生的一种重要副产物，它通常以各种物理和化学性质不可逆变的形式存在于环境中，饱受环境污染的威胁。

因此，如何有效处理和有效利用钢渣已成为当前重要的科学问题。

一般来说，钢渣的处理技术可以分为三类：冶金法、物理法和化学法。

冶金法是将冶金钢渣进行再加工，以制备钢材、硅钢和不锈钢等小件或尺寸的产品的一种技术。

这种方法的优点是能够实现钢渣的资源化利用，但也存在一些问题，其中污染问题是最为突出的，这种技术排放的大量有机物和重金属会对环境造成极大的危害。

物理法是指通过使用物理方法，如破碎、焙烧和电熔法等，使钢渣分解、消化、回收的一种技术，优点是在处理时不会污染环境，此外，它不仅可以回收钢渣中的有价值的材料，还可以将剩余的钢粉作为混凝土和涂料的良好原料。

化学法是以化学物质对原料进行处理，以改变其形态或组成，或者采用反应与吸附来回收有价值的成分，如提炼钢渣中的钒、金属元素等，从而获得可再利用的结果。

除了以上三类处理技术以外，人们还可以采取其他方式进行钢渣的利用，如真空脱渣及其他技术的结合、改性技术、钢渣混凝土技术等。

真空脱渣是将钢渣进行预混并在真空状态下加热分解，以提炼优质钢渣的一种方法。

这种方法可以提炼出高质量的钢渣，并将其用于制造汽车零部件和一般结构件等产品。

钢渣改性技术是利用化学聚合物等改性剂，将无机、粗糙、块状钢渣变成中等粒度钢渣，从而提高钢渣的利用率。

钢渣混凝土技术是一种将钢渣用作混凝土建筑材料的新型技术，它可以有效替代传统建筑材料，钢渣混凝土具有轻质、高强度、防水、防火、耐腐蚀等优点，可以大大降低建筑工程中的成本并有效保护环境。

综上所述，钢渣的处理技术有冶金法、物理法和化学法等，它们可以用于减少钢渣污染，实现资源化利用。

另外，人们还可以采取真空脱渣技术、改性技术以及钢渣混凝土技术等手段进行钢渣的利用，以提高钢渣的利用效率。

总之，钢渣处理技术及其综合利用可以有效解决环境污染问题，提高资源的利用效率，促进工业发展，具有重要的经济意义和社会意义。

钢渣的冶金备件处理技术鉴于钢渣中自由氧化钙的存在不利于钢渣的利用，钢渣处理首先要把钢渣破碎，然后与水作用使氧化钙转变为氢氧化钙，使钢渣体积变的稳定。

冶金备件熔融钢渣的破碎或粒化有热泼、盘泼水冷、水淬、风淬、滚筒法、粒化轮法等工艺。

初步处理后的钢淹，再运至钢渣处理间进行粉碎、筛分、磁选等工艺处理，以回收铁粒。

(1)焖淹法：转炉钢渣的焖渣方式原为热融钢渣全部倒人渣罐，至渣场倾倒，钢渔经雨季后自然粉化，自然粉化的时间约为一年。

冶金备件为提高钢渣粉化速度，用人工浇水焖渣，焖渣约两周后钢渲粉化。

耗水量为lm3/t淹。

焖渣后钢渣运至粒铁回收生产线。

鞍钢、首钢、武钢、唐钢早期的钢渣处理均采用此类工艺，仅在粒铁磁选分离和回收阶段采用的破碎和筛分设备有所不同。

钢渣热闷处理工艺经过十余年的生产实践不断完善，新的工艺设备采用自动化喷雾系统，冷却至800 ~ 300弋的钢渣装人热闷装置中，喷雾遇热渣产生饱和蒸汽，与钢渣中游离氧化钙f- CaO、游离氧化镁f-MgO发生反应，分别生成Ca(0H)2、Mg(0H)2 ,体积膨胀，致使钢渣自解粉化。

(2)风淬法：渣罐接渣后，运到风淬装置处，倾翻猹罐，熔揸经过中间包流出，被一种特殊喷嘴喷出的空气吹散，破碎成微粒，在罩式锅炉内回收高温空气和微粒渣中所散发的热量并捕集揸粒。

经过风淬而形成微粒的转炉渣，可做建筑材料；由锅炉产生的中温蒸汽可用于干燥氧化铁皮。

冶金备件日本钢管（原NKK,现JFESteel)公司与三菱重工业公司合作1981年在福山厂第三炼钢车间建成世界第一套用于生产的转炉钢渣处理设备，渣处理能力为2万t/月。

工艺流程由四部分组成：前处理段、风淬段、热回收段和后处理段(见图11*8)。

高压风速为80~300m/s,风淬渣是粒度小于3mm的小球，性质稳定，便于应用。

风淬能力平均20t/h,最大80t/h。

压缩空气用量是lOOOmVt渣，每天可获得蒸汽200t。

这种方法的优点是处理钢渣的同时，可回收钢渣显热的41%。

热泼法处理钢渣流程以热泼法处理钢渣流程为题，本文将介绍热泼法处理钢渣的整个流程及其关键步骤。

热泼法是一种常用的钢渣处理方法，通过高温下的热泼作用，将钢渣转化为有用的材料，同时减少对环境的污染。

一、热泼法处理钢渣的基本原理热泼法是将钢渣在高温下进行处理的方法。

在高温下，钢渣中的有害成分会发生物理、化学变化，从而转化为有用的材料。

热泼法通过控制温度、时间等参数，使钢渣中的有害成分转化为稳定的化合物，从而实现钢渣的无害化处理。

二、热泼法处理钢渣的流程1. 钢渣收集与储存钢渣是在钢铁冶炼过程中产生的副产品，需要进行收集和储存。

收集钢渣时，需要注意分类、分拣，将不同类型的钢渣进行分别储存，以便后续处理。

2. 钢渣破碎与研磨收集的钢渣需要经过破碎与研磨处理，使其颗粒尺寸更加均匀细小。

破碎与研磨的目的是增加钢渣的表面积，便于后续反应的进行。

3. 热泼处理反应热泼处理反应是热泼法处理钢渣的关键步骤。

将研磨后的钢渣与热泼剂按一定比例混合，然后在高温下进行反应。

在反应过程中，热泼剂会与钢渣中的有害成分发生化学反应，生成稳定的化合物。

4. 冷却与固化经过高温反应后的钢渣需要进行冷却与固化处理。

冷却可以通过自然冷却或水冷的方式进行。

冷却后的钢渣会逐渐固化，形成块状或颗粒状的固体物质。

5. 产品分离与回收固化后的钢渣中可能存在一些有用的成分，可以通过分离与回收的方式进行利用。

常见的回收成分包括铁、钙、镁等。

通过物理或化学方法，将有用成分与无用成分进行分离，以达到资源化利用的目的。

6. 废水处理在热泼法处理钢渣的过程中，会产生一定量的废水。

废水中可能含有一些有害物质，需要进行处理。

常见的废水处理方法包括中和、沉淀、过滤等，以达到废水排放标准。

7. 废气处理热泼法处理钢渣时，会产生一定量的废气。

废气中可能含有有害气体或颗粒物，需要进行处理。

常见的废气处理方法包括干法除尘、湿法脱硫等，以达到废气排放标准。

8. 产品包装与储存经过上述处理步骤后，获得的产品可以进行包装与储存。

钢渣处理一、热闷法1.一吨钢渣有12%的废钢，1600摄氏度液态钢渣，用高压水喷成10mm的钢渣，温度由1600摄氏度降到800摄氏度，再进行倒渣坑，温度可降到320摄氏度，压力P=0.3MP,经热闷8~12小时变成8~10mm的钢渣。

2.工艺流程转炉钢渣热闷处理是目前钢渣处理的一种方式，其主要特点是将温度很高的钢渣（1600摄氏度）倒入渣坑内进行喷水后，盖上闷渣盖，在密闭的渣坑内热渣遇水产生大量饱和蒸气自行破裂粉化的工艺，该处理工艺为转炉钢渣的综合利用开拓新的途径。

1）钢渣余热自解热闷原理液态钢渣直接倒入热闷装置中，喷雾遇热渣产生饱和蒸气与钢渣中游离的氧化钙f-CaO, 游离氧化镁f- MgO 发生如下反应：f-CaO+H2O→Ca(OH)2 体积膨胀98%f-MgO+H2O→Mg(OH)2 体积膨胀148%由于上述反应致使钢渣自解粉化2）工艺流程液态钢渣→装入热闷装置（如坑闷）→盖上盖喷雾化水→蒸气热闷→钢渣粉化↓废钢→返回冶炼磁选回收废钢→尾渣→生产钢渣粉和水泥3）钢渣热闷法的技术特点（1）钢渣粒度小于20mm的量占60%~80%，都去了钢渣热泼工艺的多级破碎设备。

（2）钢渣分离效果好，大粒级的钢渣铁品位高，金属回收率高，尾渣中金属含量小于1%，减少金属资源的浪费。

（3）与其它工艺相比，钢渣热闷处理可使尾渣中的游离氧化钙（f-CaO）和游离氧化镁（f-MgO）充分进行消解反应，消除钢渣不稳定因素，使钢渣用于建材和道理工程安全可靠，尾渣的利用率可达100%。

（4）粉化钢渣中水硬性矿物硅酸二钙，硅酸三钙的溶性不降低，保证钢渣质量。

（5）钢渣粉化后粒度小，用于建材工业不需要破碎，磨细时亦可提高粉磨效率，节省电耗。

二、为何目前钢渣粉产量低主要原因是因为钢渣硬度较高，难以磨细，用传统的球磨机电耗大，生产成本高，企业利润少。

中国京冶工程技术有限公司经过广泛调研，确认法国FCB公司生产的卧式辊磨（HOROMILL），粉磨耗电低，试验结果钢渣的比表面积在400平方米/千克以上时，吨电耗仅为32千瓦时，为传统球磨机电耗的1/3，卧式辊磨机解决了钢渣粉生产的瓶颈问题。

钢渣处理技术及综合利用途径
钢渣处理技术及综合利用途径
钢渣是冶金工业中产生的一种有害废弃物，其组成质量大都在Fe含量较高，具有可回收利用价值的特性。

然而，在许多的现实中，大量的钢渣仍然浪费在环境中，这对环境和资源造成了巨大的威胁，也使得钢渣的循环利用显得尤为重要。

钢渣处理技术的发展，主要包括钢渣净化、再生、再利用等，这些技术均可以有效地减少钢渣的排放，改善环境质量。

钢渣净化技术是指在钢渣净化工艺过程中，将粉尘、油污和有机物等污染物去除掉，以达到钢渣的环境净化。

其主要技术有湿法净化、干法净化、真空净化、离心分离净化等。

钢渣再生技术是指将钢渣原材料加工成新的钢材，以满足市场需求。

其主要技术有熔炼再生、烧结再生、电弧熔炼再生等。

钢渣再利用技术旨在利用钢渣的余热和余磁属性。

其主要技术有热处理再利用、磁选再利用、轧制再利用等。

此外，钢渣还可以综合利用，如利用钢渣改性处理技术来制备新型建材材料，如钢渣砂浆、钢渣混凝土、钢渣
水泥等；利用钢渣发电、加热、冶炼等；可以作为原料加工制备各种肥料，用于农业生产；还可以制备多种铁合金等。

综上所述，钢渣处理技术及综合利用途径，不仅可以减少钢渣的排放，改善环境质量，还可以将钢渣变为有价值的原料，实现其价值最大化。

钢渣处理工艺技术规范钢渣是钢铁冶炼过程中产生的一种固体废物，它含有多种有害物质，对环境和人体健康造成了一定威胁。

因此，钢渣处理工艺技术规范非常重要，可以确保钢渣的处理过程安全、高效、环保。

下面就是一份700字的钢渣处理工艺技术规范。

一、工艺流程钢渣处理的工艺流程包括预处理、选矿、粉碎、磁选、焙烧等环节。

具体流程如下：1. 钢渣预处理：将原料中较大的钢渣通过预处理设备进行粗分离，去除较大的杂质，减少后续工艺的负担。

2. 钢渣选矿：通过重力选矿或者浮选等方式，进一步分离钢渣中的有用矿石，提高回收效率。

3. 钢渣粉碎：将钢渣进行粉碎处理，使其达到所需尺寸分布要求。

4. 钢渣磁选：通过磁选设备去除钢渣中的铁磁性杂质，提高钢渣的质量。

5. 钢渣焙烧：将钢渣进行高温焙烧，使其更好地稳定化和资源化利用。

二、设备选型根据钢渣处理工艺的不同环节，需要选择合适的设备。

对于预处理环节，可以选择振动筛、磁选机、鼓风筛等设备。

对于选矿环节，用到的设备包括浮选机、重介旋流器等。

在粉碎环节，可以使用颚式破碎机、冲击式破碎机等破碎设备。

在磁选环节，要选用高强度磁选机等设备。

至于焙烧环节，则需要使用窑炉等设备。

三、操作要求1. 操作人员必须经过专业的培训，熟悉各个环节的操作流程和规范。

2. 操作人员必须穿戴好相应的个人防护装备，避免对人体造成损害。

3. 操作设备和仪器必须保持良好的工作状态，并按照规定的程序进行操作。

4. 对于异常情况，如设备故障、工艺异常等，应及时停工，排除故障，确保生产安全。

5. 对于产生的废气、废水等应进行合理处理，确保环境污染符合国家标准。

6. 对于产生的有害物质，应采取相应措施进行储存、包装和运输，确保对人体和环境无威胁。

四、质量控制1. 对于处理过程中的各个环节，必须建立相应的质量控制指标，严格执行。

2. 对于处理后的钢渣产品，要进行相应的检验，确保其符合国家相关标准。

3. 对于不符合质量要求的产品，要进行合理处理，避免对环境造成污染。

钢渣的处理1、钢渣的预处理工艺钢渣预处理是将熔融态的钢渣处理成小于300 mm的常温块体，以便后续加工利用。

常见的预处理工艺有热泼法、盘泼水冷法、水淬法、风淬法、滚筒法等。

1）热泼法将熔渣倒在坡度为3—5％的热泼床上或直接倒在地上，熔渣自流形成渣饼，加水急冷。

热泼法排渣速度快，但需大型装载挖掘机械，设备损耗大，占地面积大，破碎加工粉尘量多。

2）盘泼水冷法将流动性较好的A、B、C渣通过渣罐，运到热泼车间后倒人渣盘形成100 mm厚渣层，洒水急冷，待温度降至500℃左右翻人排渣车，洒水二次冷却，温度降至200℃以下后倒人渣池，冷却至50～70℃以下用斗车捞出，待后续处理。

该工艺有利于钢渣中粒状残钢的回收。

经遴选后的钢渣金属铁含量低，而且稳定性和活性均较好，有良好的综合利用价值。

3）水淬法水淬工艺可采取渣罐倾翻法、渣罐开孔法、喷水轮式法等多种形式。

由于水淬是急冷过程，钢渣中β—C2S产生相变形成γ一C2S以及C3S分解成C2S和f-CaO均受到抑制，因此水淬渣属于高温介稳状态，安定性好，活性也较高，但要求熔渣流动性好，实际生产中尚存在安全性问题。

4）风淬法液态钢渣经中间罐流出，受到下方空气粒化器喷出的高速气流冲击、吹撒，成为细小的液态钢渣粒。

渣粒在表面张力的作用下收缩为球状，并由于空气的作用，表面温度急速下降，而变为固态。

该法的主要缺点是钢渣必须为液态，且需要通过中间罐控制流量，故可以风淬处理的钢渣不会超过总渣量的50％。

5）滚筒法液态钢渣自转炉倒入渣罐后，经渣罐车运输至渣处理场，用吊车将渣罐中的渣以一定速度倒入滚筒装置内，钢渣在滚筒内同时完成冷却、固化、破碎等过程，经板式输送机排出到渣场。

经滚筒法处理后钢渣的粒度小于15mm的钢渣约占总量的97％以上。

2、钢渣的加工工艺钢渣加工可采用机械破碎和自磨两种工艺。

其作用是将经预处理的钢渣再破碎、磁选、筛分，选出渣钢(含铁多在55％以上)，分级成符合要求的规格渣。

目前国内钢渣解决工艺及钢渣解决新技术查找有关钢渣解决技术及先进技术的相关信息, 经整理完善如下:我国的钢渣解决工艺也经历了渣山冷弃法、热泼法、滚筒法、粒化法、风碎法等工艺的发展, 如今转碟法也在研究。

评价钢渣解决技术的规定是：投资解决成本, 生产安全, 操作简便, 环境保护, 粒化效果。

其中后两项, 环境保护和粒化效果正日益受到重视；污染环境, 作业条件差的解决方法是不容接受的。

钢渣解决的粒化效果做得好, 则为炉渣进一步综合运用, 减少炼钢成本发明了条件。

钢渣的解决工艺可以分为湿法解决和干法解决两大类。

湿法解决就是运用熔态钢渣的热量, 喷水直接将钢渣淬碎。

一般大中型钢厂都采用露天倒渣水淬、浅盘热泼水淬、渣箱热泼法等。

中小型钢厂（涉及电炉钢厂）, 尚有用焖渣水淬法等的。

1.渣山冷弃法一般在偏辟地点设露天渣坑, 以保证安全。

钢渣由抱罐车（或火车）从炼钢现场运至坑旁, 倒渣于坑内, 打水淬渣, 钢渣淬裂成块后, 由推土机堆集, 装车送渣场磁选和筛分。

这种方法较原始, 设施少, 操作简便, 但需用宝贵的土地资源挖坑。

此外, 污水、蒸汽、粉尘直接排放, 对周边环境严重污染, 并且地坑极易积水, 安全没有保障。

优点是设备及投资少, 重要投资涉及运送各装载车辆、渣场土建等, 年产60万吨钢渣规模的钢厂渣场占地要100多亩。

缺陷: （1）渣场占地面积大；（2）解决后的钢渣块度大, 并且渣钢粘的渣比较多；（3）尾渣综合运用不大方便；（4）陈化时间长, 通常要陈化一个月以上。

武钢转二线、湘钢、新钢公司的一钢和三钢厂等单位目前仍使用该方法解决钢渣。

2.浅盘热泼水淬法浅盘法亦即ISC工艺（ Instaneous Slag Ghill Pidcess）, 为日本新日铁公司开发, 宝钢的浅盘工艺引自新日铁公司。

宝钢采用该工艺来解决流动性较好的A、B、C 渣。

300t氧气转炉采用一炉一个中间渣罐。

抱罐车将钢渣运至炉渣解决间, 再用120t吊车将熔渣快速泼于浅平渣盘中, 静置3—5min, 第一次喷水冷却, 喷水2min, 停3min, 如此反复4 次, 耗水量约为0.33m3/t, 钢渣表面温度下降至500℃左右。

1)热泼工艺。

热熔钢渣倒入渣罐后，用车辆运到钢渣热泼车间，利用吊车将渣罐的液态渣分层泼倒在渣床上(或渣坑内)喷淋适量的水，使高温炉渣急冷碎裂并加速冷却，然后用装载机、电铲等设备进行挖掘装车，再运至弃渣场。

需要加工利用的，则运至钢渣处理间进行粉碎、筛分、磁选等工艺处理。

(2)盘泼水冷(ISC法)。

在钢渣车间设置高架泼渣盘，利用吊车将渣罐内液态钢渣泼在渣盘内．渣层一般为30一120mm厚，然后喷以适量的水促使急冷破裂。

再将碎渣翻倒在渣车上，驱车至池边喷水降温，再将渣卸至水池内进一步降温冷却。

渣子粒度一般为5—100mm，最后用抓斗抓出装车，送至钢渣处理车间，进行磁选、破碎、筛分、精加工。

(3)钢渣水淬工艺。

热熔钢渣在流出、下降过程中，被压力水分割、击碎．再加上熔渣遇水急冷收缩产生应力集中而破裂，使熔渣粒化。

由于钢渣比高炉矿渣碱度高、粘度大，其水淬难度也大。

为防止爆炸，有的采用渣罐打孔，在水渣沟水淬的方法并通过渣罐孔径限制最大渣流量。

(4)风淬法。

渣罐接渣后，运到风淬装置处，倾翻渣罐，熔渣经过中间罐流出，被一种特殊喷嘴喷出的空气吹散，破碎成微粒，在罩式锅炉内回收高温空气和微粒渣中所散发的热量并捕集渣粒。

经过风淬而成微粒的转炉渣，可做建筑材料；由锅炉产生的中温蒸汽可用于干燥氧化铁皮。

(5)钢渣粉化处理。

由于钢渣中含有未化台的游离CaO，用压力0．2一0．3MPa，l 00℃的蒸汽处理转炉钢渣时，其体积增加23％一87％，小于0．3mm的钢渣粉化率达5 0％一80％。

在渣中主要矿相组成基本不变的情况下，消除了未化合CaO，提高了钢渣的稳定性。

此种处理工艺可显著减少钢渣破碎加工量并减少粉碎设备磨损。

钢渣综合利用途径及处理工艺的选择摘要:钢渣综合利用途径及处理工艺的选择钢铁工业是国民经济的基础产业，在国家经济快速发展的形势下，钢铁工业也呈现出跳跃式发展的态势，钢产量近几年不断提高，钢渣作为炼钢工艺流程的衍生物随着钢产量的提高年产量不断递增。

目前比较流行的几种钢渣处理工艺钢渣是指在钢铁生产过程中所产生的废弃物，包含了一定的铁和其他杂质。

由于其对环境和资源的影响，现在钢渣处理成为了钢铁企业和环保部门的重要任务之一。

目前有几种比较流行的钢渣处理工艺：1. 湿法磁选工艺：这种工艺主要是通过在水中加入磁性颗粒使钢渣中的铁颗粒磁化，然后利用磁性的吸附力将铁颗粒从钢渣中分离出来。

通过这种方式可以对钢渣进行有效的回收和再利用，同时减少了对环境的污染。

2. 干法磁选工艺：与湿法磁选工艺类似，干法磁选工艺利用磁性颗粒将钢渣中的铁颗粒磁化并分离。

与湿法磁选工艺不同的是，干法磁选工艺不需要使用水，因此更加节约资源。

同时，干法磁选工艺还可以通过对磁性颗粒的回收和再利用，达到对钢渣的有效治理。

3. 酸洗工艺：酸洗工艺是将钢渣浸泡在酸性溶液中，通过溶解钢渣中的铁颗粒来进行分离。

这种工艺以其处理效果显著而被广泛应用。

酸洗工艺不仅可以有效去除钢渣中的铁颗粒，还可以将其他杂质溶解掉，得到较为纯净的钢渣。

4. 粉碎工艺：粉碎工艺是将钢渣进行机械粉碎，使其呈现细小的颗粒状。

通过这种方式，钢渣可以更容易地用于建筑材料、水泥生产和道路建设等领域。

粉碎工艺不仅能减少钢渣的占地数量，还可以大大提高钢渣的利用率。

综上所述，湿法磁选工艺、干法磁选工艺、酸洗工艺和粉碎工艺是目前比较流行的几种钢渣处理工艺。

这些工艺不仅可以对钢渣进行有效的回收和再利用，减少对环境的污染，还可以增加钢铁企业的经济效益和资源利用率，实现可持续发展。

在钢铁生产过程中，产生的钢渣一直是一个难题，由于其含有一定的铁和其他杂质，对环境和资源造成了一定的负面影响。

因此，研发和应用钢渣处理工艺成为了钢铁企业和环保部门的重要任务之一。

目前，有几种比较流行的钢渣处理工艺，本文将继续介绍和探讨这些工艺。

5. 高炉渣处理工艺：高炉渣是指在高炉冶炼过程中产生的废渣，主要是由铁矿石中的不可熔的氧化物和炼钢渣组成。

高炉渣处理工艺主要包括石英渣吸附、压榨干燥、冷却处理等步骤，通过对高炉渣的处理，可以将其转化为可再利用的建筑材料，并减少对自然资源的消耗。

钢渣的冶金备件处理技术鉴于钢渣中自由氧化钙的存在不利于钢渣的利用，钢渣处理首先要把钢渣破碎，然后与水作用使氧化钙转变为氢氧化钙，使钢渣体积变的稳定。

冶金备件熔融钢渣的破碎或粒化有热泼、盘泼水冷、水淬、风淬、滚筒法、粒化轮法等工艺。

初步处理后的钢淹，再运至钢渣处理间进行粉碎、筛分、磁选等工艺处理，以回收铁粒。

(1)焖淹法：转炉钢渣的焖渣方式原为热融钢渣全部倒人渣罐，至渣场倾倒，钢渔经雨季后自然粉化，自然粉化的时间约为一年。

冶金备件为提高钢渣粉化速度，用人工浇水焖渣，焖渣约两周后钢渲粉化。

耗水量为lm3/t淹。

焖渣后钢渣运至粒铁回收生产线。

鞍钢、首钢、武钢、唐钢早期的钢渣处理均采用此类工艺，仅在粒铁磁选分离和回收阶段采用的破碎和筛分设备有所不同。

钢渣热闷处理工艺经过十余年的生产实践不断完善，新的工艺设备采用自动化喷雾系统，冷却至800 ~ 300弋的钢渣装人热闷装置中，喷雾遇热渣产生饱和蒸汽，与钢渣中游离氧化钙f- CaO、游离氧化镁f-MgO发生反应，分别生成Ca(0H)2、Mg(0H)2 ,体积膨胀，致使钢渣自解粉化。

(2)风淬法：渣罐接渣后，运到风淬装置处，倾翻猹罐，熔揸经过中间包流出，被一种特殊喷嘴喷出的空气吹散，破碎成微粒，在罩式锅炉内回收高温空气和微粒渣中所散发的热量并捕集揸粒。

经过风淬而形成微粒的转炉渣，可做建筑材料；由锅炉产生的中温蒸汽可用于干燥氧化铁皮。

冶金备件日本钢管（原NKK,现JFESteel)公司与三菱重工业公司合作1981年在福山厂第三炼钢车间建成世界第一套用于生产的转炉钢渣处理设备，渣处理能力为2万t/月。

工艺流程由四部分组成：前处理段、风淬段、热回收段和后处理段(见图11*8)。

高压风速为80~300m/s,风淬渣是粒度小于3mm的小球，性质稳定，便于应用。

风淬能力平均20t/h,最大80t/h。

压缩空气用量是lOOOmVt渣，每天可获得蒸汽200t。

这种方法的优点是处理钢渣的同时，可回收钢渣显热的41%。

钢铁冶炼中的转炉钢渣处理技术钢铁冶炼是重工业生产中的重要环节之一，其产生的钢渣处理技术对整个工业链的环保安全和经济效益都有着重要影响。

在钢铁冶炼过程中，转炉钢渣处理技术是一种常见的处理方式，本文将对转炉钢渣处理技术进行详细介绍。

一、转炉钢渣生成原因钢铁冶炼过程中，将生铁和废钢放入转炉中进行冶炼，转炉中加入的生料在高温下熔融，氧化生成气体和钢渣。

钢渣是指在钢铁冶炼过程中，从熔炼金属中分离出来的杂质物质，它是熔体和熔渣中的一部分物质。

而转炉钢渣则是指在转炉冶炼过程中产生的钢渣。

二、转炉钢渣组成以及处理方式转炉钢渣主要由氧化物和还原物质组成，包括氧化铁、氧化硅、氧化钙、氧化镁、氧化铝等，还有少量的碳酸盐、硅酸盐、氧化钾、氧化钠等。

不同氧化物的含量和比例不同，对应着钢渣的不同性质。

转炉钢渣处理技术主要包括常规方法和新型方法。

常规方法包括混合熔炼、渣铸、风冷、半干法处理、干法处理等，这些处理方法主要是通过钢渣的物化性质差异，采用相应的方法将其分离，保留其中有用的物质。

渣铸方法是把热钢渣倒入浇铸模型中，冷却后从模具中取出，得到经过初步分离的钢渣块。

这种处理方法不仅可以将有用的物质得到回收利用，还可以减少运输和处理的成本。

风冷方法则是将熔融的钢渣放入钢渣散落区内，通过冷却吹风使其迅速冷却硬化并散落。

这种方法具有成本低、空间占用少、对环境污染小等特点，但处理效率较低。

半干法处理和干法处理是化学方法，将熔融的钢渣加入反应器中，加入石灰石等化学剂，使钢渣成为固态。

这种方式不仅可以减少钢渣的体积，还可以回收其中的有价值的物质。

三、传统转炉钢渣处理存在的问题虽然传统转炉钢渣处理技术在一定程度上解决了钢渣处理的问题，但其存在着许多问题，主要表现在以下几个方面：1、难以满足环保要求。

传统的钢渣处理方法，往往会对环境造成一定的危害，例如渣铸处理方式会在周围环境中产生大量灰尘和噪音，而风冷处理方式则会对空气产生一定的污染。

这种处理方式对环境造成的危害大大降低了其应用范围和市场竞争力。
