专利名称：一种铝合金门窗
专利类型：实用新型专利
发明人：叶丽娟
申请号：CN201921388504.X 申请日：20190823
公开号：CN210714268U
公开日：
20200609
专利内容由知识产权出版社提供
摘要：本实用新型涉及门窗技术领域，尤其是涉及一种铝合金门窗，其技术方案要点是：包括窗框以及连接于窗框的窗体，所述窗体的顶部沿水平方向固定贯穿有固定轴，所述窗框上设置有供所述固定轴转动连接的安装孔，所述固定轴上固定套接有扭簧和第一线轮，所述窗框上设有位于第一线轮正下方的第二线轮，且所述第二线轮和第一线轮平行设置，所述第一线轮和第二线轮之间卷绕有钢丝线，所述第二线轮通过转轴转动承载于窗框上，所述转轴上固定套设有蜗轮，所述窗框上设置有与所述蜗轮相啮合的蜗杆。
该门窗能使窗体在开启一定角度后不易发生晃动，具有增加窗体开启后稳定性的效果。
申请人：东莞兆发五金玻璃制品有限公司
地址：523000 广东省东莞市常平镇土塘村
国籍：CN
更多信息请下载全文后查看。

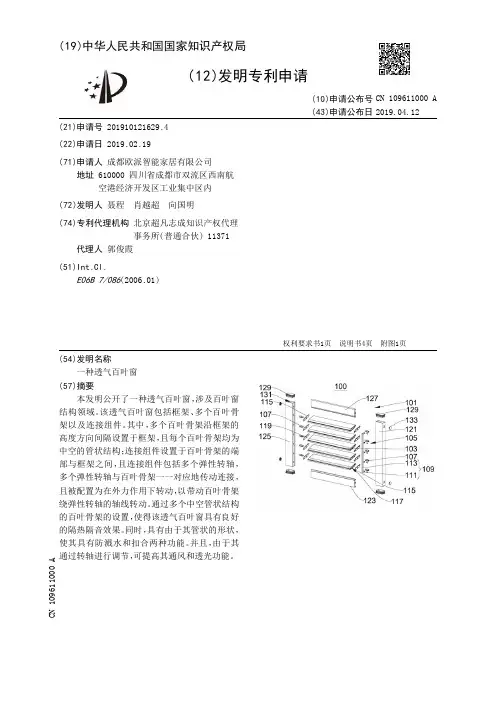

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910121629.4(22)申请日 2019.02.19(71)申请人 成都欧派智能家居有限公司地址 610000 四川省成都市双流区西南航空港经济开发区工业集中区内(72)发明人 聂程 肖越超 向国明 (74)专利代理机构 北京超凡志成知识产权代理事务所(普通合伙) 11371代理人 郭俊霞(51)Int.Cl.E06B 7/086(2006.01)(54)发明名称一种透气百叶窗(57)摘要本发明公开了一种透气百叶窗，涉及百叶窗结构领域。
该透气百叶窗包括框架、多个百叶骨架以及连接组件。
其中，多个百叶骨架沿框架的高度方向间隔设置于框架，且每个百叶骨架均为中空的管状结构；连接组件设置于百叶骨架的端部与框架之间，且连接组件包括多个弹性转轴，多个弹性转轴与百叶骨架一一对应地传动连接，且被配置为在外力作用下转动，以带动百叶骨架绕弹性转轴的轴线转动。
通过多个中空管状结构的百叶骨架的设置，使得该透气百叶窗具有良好的隔热隔音效果。
同时，具有由于其管状的形状，使其具有防溅水和扣合两种功能。
并且，由于其通过转轴进行调节，可提高其通风和透光功能。
权利要求书1页 说明书4页 附图1页CN 109611000 A 2019.04.12C N 109611000A权 利 要 求 书1/1页CN 109611000 A1.一种透气百叶窗，其特征在于，包括：框架；多个百叶骨架，多个所述百叶骨架沿所述框架的高度方向间隔设置于所述框架，且每个所述百叶骨架均为中空的管状结构；连接组件，所述连接组件设置于所述百叶骨架的端部与所述框架之间，且所述连接组件包括多个弹性转轴，多个所述弹性转轴与所述百叶骨架一一对应地传动连接，且被配置为在外力作用下转动，以带动所述百叶骨架绕所述弹性转轴的轴线转动。
2.根据权利要求1所述的透气百叶窗，其特征在于：所述弹性转轴的调节范围为0～150°。
![一种铝合金节能空调百叶系统[实用新型专利]](https://uimg.taocdn.com/b8f2d8ce0722192e4436f6ca.webp)
专利名称：一种铝合金节能空调百叶系统专利类型：实用新型专利
发明人：严嘉超,黄捷,孙洁,李雪燕
申请号：CN201920694475.3
申请日：20190515
公开号：CN210425310U
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本实用新型涉及空调配件技术领域，具体涉及一种铝合金节能空调百叶系统，旨在解决由于百叶片角度造成的通风量不足的问题，其技术要点在于：包括铝合金百叶，以遮挡空调室外机并供空调室外机产生的气流通过；铝方管，用于支撑且连接固定所述铝合金百叶，并与空调室外机洞口固定；折角钢板，与所述铝方管连接，固定在空调室外机洞口处。
本实用新型整体结构简单、操作方便、施工效率高，在满足美观要求的同时，也能拥有更大的通风量，有良好的通风效果，解决了因通风率不足而影响空调性能的问题。
申请人：苏州柯利达装饰股份有限公司
地址：215011 江苏省苏州市高新区邓尉路6号
国籍：CN
代理机构：北京三聚阳光知识产权代理有限公司
代理人：解立艳
更多信息请下载全文后查看。
![一种多功能铝合金门窗[发明专利]](https://uimg.taocdn.com/8d5aa4db0342a8956bec0975f46527d3240ca6cb.webp)
专利名称：一种多功能铝合金门窗专利类型：发明专利
发明人：卢冰强,徐文斌,杨世伟
申请号：CN202210236964.0
申请日：20220311
公开号：CN114607246A
公开日：
20220610
专利内容由知识产权出版社提供
摘要：本发明公开了一种多功能铝合金门窗，涉及铝合金门窗结构设计领域，上门框本体与下门框本体之间设有降温窗，降温窗侧面设有均匀排布的若干个降温凸台，降温凸台内部开设有用于降低室内温度的锥形孔，锥形孔内部设有防止蚊虫进入室内的纱网；上门框本体侧面设有用于拍打降温窗收集蚊虫的拍打机构，锥形孔底部开设有弯形导槽，弯形导槽端部设有垂直通道，垂直通道端部设有用于收集蚊虫的收纳机构，上门框本体侧面还设有用于遮挡的卷绕机构；这样设计的目的是利用锥形孔两端气流流速不同，来达到降低室内的温度效果，同时利用拍打机构将纱网上的蚊虫拍打下来并收集处理。
申请人：黄山市皖金铝业科技有限公司
地址：245000 安徽省黄山市歙县经济开发区
国籍：CN
代理机构：北京众允专利代理有限公司
代理人：张争艳
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910157531.4
(22)申请日 2019.03.01
(71)申请人 李双凤
地址 518048 广东省深圳市福田保税区广
兰道6号深装总大厦深装总建设集团
股份有限公司
(72)发明人 李双凤 占学宽 倪菁菁
(51)Int.Cl.
E06B 3/36(2006.01)
E06B 7/086(2006.01)
E06B 7/14(2006.01)
(54)发明名称一种铝合金百叶窗(57)摘要本发明涉及百叶窗领域，具体的说是一种铝合金百叶窗，包括固定机构、通风机构、漏水机构、限位机构、电动推杆、挤压滑动机构及密封机构；固定机构的内部转动连接通风机构，既实现了可以通过电动推杆小幅度的调节通风口的大小，又实现了将通风机构整体进行打开，可根据不同的需求将调节，操作简单，在通风结构侧面的呈三棱柱形结构的橡胶板卡合到竖板侧面的卡槽实现了密封，避免漏风、漏水到室内；向横杆的底部挤压压板、将压板在横板的内部沿侧壁方向移动实现了加压滑动机构配合限位机构将凸柱卡合到限位孔的内部，避免限位机构在滑动时晃动，实现了对通风机构与固定机构之间的夹角调节，
控制空气流动进口大小。
权利要求书2页 说明书5页 附图3页CN 109653640 A 2019.04.19
C N 109653640
A
权 利 要 求 书1/2页CN 109653640 A
1.一种铝合金百叶窗，其特征在于：包括固定机构(1)、通风机构(2)、漏水机构(3)、限位机构(4)、电动推杆(5)、挤压滑动机构(6)及密封机构(7)；用于将整体结构安装于墙体的所述固定机构(1)的内部转动连接所述通风机构(2)，所述固定机构(1)的侧壁安装有用于驱动所述通风机构(2)的所述电动推杆(5)，所述电动推杆(5)与所述通风机构(2)底部固定连接，所述通风机构(2)的侧壁与所述固定机构(1)的侧面安装有用于避免漏风的所述密封机构(7)，所述固定机构(1)的底部安装有用于对所述通风机构打开后进行限位的所述限位机构(4)，固定机构(1)的内部安装有与所述限位机构(4)固定连接的所述挤压滑动机构(6)，所述固定机构(1)的侧面设有位于所述限位机构(4)外侧的、防止室内进水的所述漏水机构(3)。
2.根据权利要求1所述的一种铝合金百叶窗，其特征在于：所述固定机构(1)包括固定块(11)、横杆(12)及竖杆(13)，所述通风机构(2)的顶部、底部相对设有中空长方体结构的所述横杆(12)，两个所述横杆(12)之间通过两个所述竖杆(13)焊接，所述横杆(12)、所述竖杆(13)顶面、侧面边沿处焊接所述固定块(11)。
3.根据权利要求2所述的一种铝合金百叶窗，其特征在于：所述通风机构(2)包括固定杆(21)、铝百叶(22)、支撑柱(23)、通风口(24)、转轴(25)、连接板(26)及联动板(27)，两个所述横杆(12)之设有两个与所述竖杆(13)平行的所述支撑柱(23)，其中一个所述支撑柱(23)相对所述竖杆(13)的侧壁呈弧形结构，另一个所述支撑杆(23)的侧面开口，两个所述支撑柱(23)的顶端、底端之间通过所述固定杆(21)焊接，两个所述固定杆(21)之间转动连接若干所述转轴(25)，若干所述转轴(25)表面垂直焊接侧面呈“Z”形结构的所述铝百叶(22)，相邻两个所述铝百叶(22)之间形成所述通风口(24)，若干贯穿所述固定杆(21)一侧的所述转轴(25)均与所述连接板(26)焊接，若干所述连接板(26)的另一端转动连接于与所述固定杆(21)平行的所述连动板(27)的侧面，所述电动推杆(5)的底部与所述电动推杆(5)的一端固定连接，所述连接板(26)、所述联动板(27)均位于所述固定杆(21)的内部。
4.根据权利要求3所述的一种铝合金百叶窗，其特征在于：所述密封机构(7)包括卡槽(71)、橡胶板(72)及固定条(73)，侧面开口的所述支撑柱(23)的侧壁边沿处焊接所述固定条(73)，所述固定条(73)的侧面设有呈三棱柱形结构的所述橡胶板(72)，所述橡胶板(72)卡合于所述竖杆(13)侧面的所述卡槽(71)。
5.根据权利要求2所述的一种铝合金百叶窗，其特征在于：所述限位机构(4)包括限位孔(41)、凸柱(42)、隔板(43)、限位板(44)、压板(45)及活动槽(46)，所位于所述竖杆(13)底部的所述横杆(12)的表面等距开设若干所述限位孔(41)，所述凸柱(42)卡合于所述限位孔(41)的内部，所述横杆(12)的内部焊接与所述凸柱(42)平行的所述隔板(43)，所述隔板(43)与所述横杆(12)的侧面平行，所述凸柱(42)的侧壁及所述凸柱(42)与所述横杆(12)之间均焊接侧面与所述隔板(43)抵触的所述限位板(44)，所述横杆(12)的侧壁开设所述活动槽(46)，呈“L”形结构的所述压板(45)贯穿所述活动槽(46)的一端与所述凸柱(42)的底部焊接。
6.根据权利要求5所述的一种铝合金百叶窗，其特征在于：所述挤压滑动机构(6)包括滑柱(61)、滑杆(62)、弹簧(63)、压簧(64)、连接柱(65)、滑块(66)、滑套(67)及底板(68)，位于所述凸柱(42)外侧的所述横杆(13)的内底部水平焊接表面开槽的所述底板(68)，所述滑套(67)贯穿所述底板(68)的一端与所述滑块(66)焊接，所述滑块(66)与所述底板(68)之间
2。
