配电自动化考题及答案1. 介绍配电自动化是指利用先进的电力系统自动化技术，对配电系统进行监控、控制和管理的过程。
为了匡助学生更好地理解和掌握配电自动化的知识，以下是一些常见的配电自动化考题及其详细答案。
2. 考题与答案考题1：什么是配电自动化？答案：配电自动化是指利用先进的电力系统自动化技术，对配电系统进行监控、控制和管理的过程。
通过使用智能设备、通信网络和计算机技术，实现对配电系统的远程监控、故障诊断、自动切换等功能，提高配电系统的可靠性、安全性和经济性。
考题2：配电自动化的主要目标是什么？答案：配电自动化的主要目标是提高配电系统的可靠性、安全性和经济性。
通过实现远程监控、自动切换、故障诊断等功能，配电自动化可以及时发现和处理配电系统中的故障，减少停电时间，提高供电质量，降低能耗和运维成本。
考题3：配电自动化系统包括哪些主要组成部份？答案：配电自动化系统包括以下主要组成部份：- 监控与控制中心：负责对配电系统进行实时监控、远程控制和故障诊断。
- 智能设备：如智能终端、智能电表、智能开关等，用于实时采集和传输配电系统的运行数据。
- 通信网络：用于实现智能设备之间和智能设备与监控中心之间的数据通信。
- 计算机系统：用于处理和存储配电系统的运行数据，并实现对配电系统的远程监控和控制。
- 软件系统：包括监控软件、控制软件和故障诊断软件等，用于实现对配电系统的各种功能。
考题4：配电自动化系统中常用的通信协议有哪些？答案：配电自动化系统中常用的通信协议有以下几种：- Modbus：一种串行通信协议，广泛应用于工业自动化领域。
- IEC 61850：一种用于电力系统自动化的通信协议，支持高速传输和复杂的数据模型。
- DNP3：一种用于远程监控和控制的通信协议，适合于配电自动化系统中的远程通信。
- OPC（OLE for Process Control）：一种用于实时数据交换的通信协议，广泛应用于工业自动化和控制系统中。
配电自动化考题及答案一、选择题1. 配电自动化系统的主要目的是什么？A. 提高电力供应的可靠性和稳定性B. 减少电力损耗C. 提高电力质量D. 扩大电力供应范围答案：A. 提高电力供应的可靠性和稳定性2. 配电自动化系统中，下列哪项不是典型的配电设备？A. 变压器B. 断路器C. 发机电D. 开关设备答案：C. 发机电3. 配电自动化系统中，下列哪项不是典型的配电自动化装置？A. 远动装置B. 保护装置C. 控制装置D. 发机电答案：D. 发机电4. 配电自动化系统中，下列哪项不是典型的配电自动化通信方式？A. 有线通信B. 无线通信C. 光纤通信D. 卫星通信答案：D. 卫星通信5. 配电自动化系统中，下列哪项不是典型的配电自动化功能？A. 远程监控B. 远程控制C. 远程调度D. 远程发电答案：D. 远程发电二、填空题1. 配电自动化系统中，______是实现自动化控制的核心设备。
答案：远动装置2. 配电自动化系统中，______是实现对电力设备进行保护的关键装置。
答案：保护装置3. 配电自动化系统中，______是实现对电力设备进行远程监控的重要手段。
答案：通信装置4. 配电自动化系统中，______是实现对电力设备进行远程控制的关键设备。
答案：控制装置5. 配电自动化系统中，______是实现对电力设备进行远程调度的重要功能。
答案：调度装置三、简答题1. 请简要介绍配电自动化系统的基本组成。
答：配电自动化系统的基本组成包括配电设备、配电自动化装置、通信装置和监控中心。
配电设备包括变压器、断路器、开关设备等，配电自动化装置包括远动装置、保护装置、控制装置等，通信装置用于实现配电设备的远程监控和控制，监控中心用于集中管理和监控整个配电自动化系统。
2. 请简述配电自动化系统的主要功能。
答：配电自动化系统的主要功能包括远程监控、远程控制和远程调度。
通过远程监控，可以实时监测配电设备的运行状态和参数，及时发现故障并进行处理；通过远程控制，可以远程操作配电设备，如开关设备的合闸和分闸；通过远程调度，可以对配电设备进行调度和优化，提高电力供应的可靠性和稳定性。
配电自动化考题及答案一、选择题1. 配电自动化系统的主要目的是什么？A. 提高供电可靠性B. 降低能耗C. 提高电压质量D. 优化配电网络结构答案：A. 提高供电可靠性2. 配电自动化系统中常用的通信协议是什么？A. ModbusB. ProfibusC. DNP3D. IEC 61850答案：D. IEC 618503. 配电自动化系统中常用的保护装置是什么？A. 隔离开关B. 断路器C. 避雷器D. 变压器答案：B. 断路器4. 配电自动化系统中常用的监测设备是什么？A. 电能表B. 电流互感器C. 电压互感器D. 电容器答案：A. 电能表5. 配电自动化系统中常用的数据采集方式是什么？A. 有线通信B. 无线通信C. 蓝牙通信D. 红外通信答案：A. 有线通信二、填空题1. 配电自动化系统中常用的远动终端设备有________。
答案：遥控终端、遥信终端、遥测终端、遥调终端2. 配电自动化系统中常用的故障录波器是用于记录________。
答案：故障发生时的电流和电压波形数据3. 配电自动化系统中常用的负荷管理方式有________。
答案：分时电价、需量控制、负荷预测4. 配电自动化系统中常用的远动通信方式有________。
答案：GPRS、CDMA、以太网5. 配电自动化系统中常用的故障指示器是用于指示________。
答案：故障发生的位置及类型三、简答题1. 请简要介绍配电自动化系统的基本组成部分。
答：配电自动化系统的基本组成部分包括远动终端设备、监测设备、保护装置、通信设备和上位机系统。
远动终端设备用于实现对配电设备的遥控、遥信、遥测和遥调功能；监测设备用于实时监测电能消耗、电压质量等信息；保护装置用于保护配电设备免受过载、短路等故障的影响；通信设备用于实现各个设备之间的数据传输；上位机系统用于对配电网络进行监控、管理和控制。
2. 配电自动化系统中常用的数据采集方式有哪些？请简要说明其特点。
配电网络自动化第1次作业差异。
参照答案:区别：（1）非故障线路零序电流旳大小等于本线路旳接地电容电流；故障线路零序电流旳大小等于所有非故障线路旳零序电流之和, 也就是所有非故障线路旳接地电容电流之和。
（2）非故障线路旳零序电流超前零序电压90°, 故障线路旳零序电流滞后零序电压90°；故障线路旳零序电流与非故障旳零序电流相位差180°。
（3）接地故障处得电流大小等于所有线路（包括故障线路和非故障线路）旳接地电容电流旳总和, 并且超前零序电压90°。
（2）非故障线路旳零序电流超前零序电压90°，故障线路旳零序电流滞后零序电压90°；故障线路旳零序电流与非故障旳零序电流相位差180°。
（3）接地故障处得电流大小等于所有线路（包括故障线路和非故障线路）旳接地电容电流旳总和，并且超前零序电压90°。
25.对于下图1中旳三电源环网接线, 当因C站所在线路发生故障a, 引起部分区域停电, 可以有哪些途径恢复对非故障区间供电？参照答案:当因C站所在线路发生故障a,引起全线路停电, 则可先分S6将故障区间隔离, 另通过如下四条途径恢复对非故障区间供电:(a)通过合联络开关L2, 将失电线路切换到A站所带线路, 实现负荷转带。
(b)通过合联络开关L3, 将失电线路切换到B站所带线路, 实现负荷转带。
(c)通过度S7, 合联络开关L2, 将S7后来旳负荷由A站转带；合联络开关L3, 将其他失电线路负荷由B站转带。
(d)通过度S5, 合联络开关L3, 将S5后来旳负荷由B站转带；合联络开关L2, 将其他失电线路负荷由A站转带。
(d)通过度S5，合联络开关L3，将S5后来旳负荷由B站转带；合联络开关L2，将其他失电线路负荷由A站转带。
26.给出如图2所示c点故障时故障隔离过程中各开关动作旳时序图。
图2为一种经典旳辐射状网, 隔离故障区段旳过程采用重叠器与电压-时间型分段器配合。

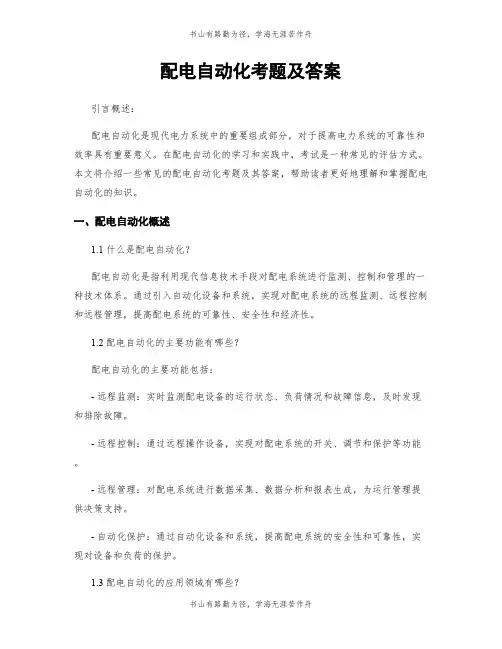

配电自动化考题及答案引言概述：配电自动化是现代电力系统中的重要组成部分，对于提高电力系统的可靠性和效率具有重要意义。
在配电自动化的学习和实践中，考试是一种常见的评估方式。
本文将介绍一些常见的配电自动化考题及其答案，帮助读者更好地理解和掌握配电自动化的知识。
一、配电自动化概述1.1 什么是配电自动化？配电自动化是指利用现代信息技术手段对配电系统进行监测、控制和管理的一种技术体系。
通过引入自动化设备和系统，实现对配电系统的远程监测、远程控制和远程管理，提高配电系统的可靠性、安全性和经济性。
1.2 配电自动化的主要功能有哪些？配电自动化的主要功能包括：- 远程监测：实时监测配电设备的运行状态、负荷情况和故障信息，及时发现和排除故障。
- 远程控制：通过远程操作设备，实现对配电系统的开关、调节和保护等功能。
- 远程管理：对配电系统进行数据采集、数据分析和报表生成，为运行管理提供决策支持。
- 自动化保护：通过自动化设备和系统，提高配电系统的安全性和可靠性，实现对设备和负荷的保护。
1.3 配电自动化的应用领域有哪些？配电自动化广泛应用于各个领域，包括工业、建筑、能源、交通等。
在工业领域，配电自动化可以实现对生产设备的远程监控和控制，提高生产效率和质量；在建筑领域，配电自动化可以实现对楼宇的能源管理和安全监控；在能源领域，配电自动化可以实现对电网的远程监测和调度，提高电网的运行效率和稳定性；在交通领域，配电自动化可以实现对交通信号灯和电动车充电桩的远程控制和管理。
二、配电自动化考题及答案2.1 配电自动化的主要设备有哪些？配电自动化的主要设备包括：- 变电站自动化设备：包括主变压器监测装置、断路器监测装置、遥控装置等。
- 配电柜自动化设备：包括开关柜监测装置、保护装置、自动化控制装置等。
- 电能质量监测设备：包括电能质量分析仪、电能质量监测装置等。
2.2 配电自动化中常用的通信协议有哪些？配电自动化中常用的通信协议包括：- Modbus协议：一种串行通信协议，广泛应用于工业自动化领域。
、填空题（每空1分，共33 分）1.中压配电网具有地域广、设备多、设备容量相对________ ,在重要密集及重要场所大量采用_______ 电等特点。
2.我国高压配电网一般采用的电压等级为_________________ kV,中压配电网电压等级______ kV,低压配电网电压等级为______ kV,3.为了提高配电可靠性，中压配电网一般采用_____________ 接地方式，当系统的容性电流大于《规程》要求时，采用中性点____________ 地方式。
4.中压馈线和分段开关配合的终端单元是___________ 对分段开关操作时，需要电源，通过_____________ 得操作电源，为了保障中压线路停电时，能对开关进行操作，终端单元配有________ 或____________。
5.馈线自动化系统中和电缆线路环网柜配合的二次设备名称为______________ ，其具有_________ 、________ 、 ___________ 功能。
6.智能测控单元（IED）交流采样通道中，滤波环节的主要作用是滤除信号_____________成份，保证____________ 算的精度。
7.典型配电调度自动化主站系统的计算机网络一般采用____________ •吉构，主要计算机设备为：_________ 、服务器、 _________ 站及Web!务器等。
8.在配电网自动化系统进行遥控过程中，现场终端单元接收到遥控预令后，按照遥控预令中的_______ 和__________ ,操作相关的对象继电器和 _______ ■继电器，如果其能正确动作形成遥控返校报文，等待_________ 。
9.通信时，差错控制编码分为______ 和_________ 两种编码；差错控制方式有_________传送、反馈重传差错控制、信息________ 寸比、_____ 纠错、混合纠错等方式。
10.____________________________________ 调度SCADA系统的主站软件分为软件和 ______________________________________________ 软件，支持软件分为____________ 辑、_____________ 辑、报表编辑、曲线编辑等部分。
配电自动化考题及答案一、选择题1. 配电自动化系统的主要功能是什么？A. 实现电力系统的自动化控制和监测B. 提高电力系统的可靠性和经济性C. 实现配电网的远程监控和管理D. 执行电力系统的保护和自动化操作答案：A. 实现电力系统的自动化控制和监测2. 配电自动化系统中，通信网络的作用是什么？A. 实现各个设备之间的数据传输和通信B. 提供远程监控和管理功能C. 支持系统的自动化控制和保护D. 实现配电网的可靠性和稳定性答案：A. 实现各个设备之间的数据传输和通信3. 配电自动化系统中，监控与管理功能主要包括哪些内容？A. 实时监测电力设备的运行状态B. 远程控制电力设备的操作C. 采集和分析电力系统的数据D. 实现电力系统的保护和自动化操作答案：A. 实时监测电力设备的运行状态、C. 采集和分析电力系统的数据4. 配电自动化系统中，保护与自动化功能主要包括哪些内容？A. 对电力设备进行过载和短路保护B. 实现电力系统的自动开关操作C. 支持电力系统的远程控制和管理D. 监测电力设备的运行状态答案：A. 对电力设备进行过载和短路保护、B. 实现电力系统的自动开关操作二、填空题1. 配电自动化系统中，常用的通信协议有________和________。
答案：Modbus、DNP32. 配电自动化系统中，常用的保护装置有________和________。
答案：差动保护装置、过电流保护装置3. 配电自动化系统中，常用的监测设备有________和________。
答案：智能电能表、温度传感器三、简答题1. 请简要说明配电自动化系统的优势和应用范围。
答：配电自动化系统的优势包括提高电力系统的可靠性和经济性、实现电力设备的自动化控制和监测、提供远程监控和管理功能等。
应用范围广泛，包括各类工业企业、商业建造、住宅小区等需要对电力系统进行监控和管理的场所。
2. 请简要介绍配电自动化系统中常用的保护装置和其工作原理。
第1页共16页1. ___________________________________________ 中压配电网具有地域广、设备多、设备容量相对 __________________________________ ，在重要密集及重要场所 大量采用 ____ 电等特点。
2. __________________________________________ 我国高压配电网一般采用的电压等级为 _________________________________________ kV,中压配电网电压等级 ___ kV ,低压配电网电压等级为 ________ kV 。
3. ____________________________________________ 为了提高配电可靠性，中压配电网一般采用 ______________________________________ 接地方式，当系统的 容性电流大于《规程》要求时，采用中性点 _________ 地方式。
4. _______________________________________ 中压馈线和分段开关配合的终端单元是 __________________________________________ 对分段开关操作时，需要电源，通过 _________ 得操作电源，为了保障中压线路停电时，能对开关进行操 作，终端单元配有 ______ 或 ___________ 。
5. _________________________________________________________ 馈线自动化系统中和电缆线路环网柜配合的二次设备名称为 ________________________ ，其具 有 ______ 、 ________ 、 ____________ 功能。
6. 智能测控单元（IED ）交流采样通道中，滤波环节的主要作用是滤除信号______ 份，保证 ____________ 算的精度。
配电网自动化习题一、习题描述本习题涉及配电网自动化的相关知识和技术，旨在加深对配电网自动化系统的理解和应用能力。
通过解答以下习题，可以对配电网自动化的原理、设备和操作进行全面的掌握。
二、习题内容1. 请简要介绍配电网自动化的概念和作用。
2. 配电网自动化系统中常用的设备有哪些？请分别描述其功能和应用场景。
3. 什么是配电网监控系统？其主要功能是什么？4. 请列举几种常见的配电网自动化通信协议，并简要介绍其特点和应用领域。
5. 配电网自动化系统中的SCADA（Supervisory Control and Data Acquisition）是什么？其主要功能和特点是什么？6. 请简述配电网自动化系统中的远动功能，并说明其在实际操作中的应用。
7. 配电网自动化系统中常见的故障检测和故障定位方法有哪些？请分别描述其原理和优缺点。
8. 请简要介绍配电网自动化系统中的数据采集和处理技术，并说明其在配电网运行管理中的作用。
9. 配电网自动化系统中常见的安全保护措施有哪些？请列举并简要描述其功能和应用场景。
10. 请说明配电网自动化系统的未来发展趋势和应用前景。
三、参考答案1. 配电网自动化是指利用先进的信息技术、通信技术和控制技术对配电网进行监测、控制和管理的一种系统。
它的作用是提高配电网的可靠性、经济性和安全性，实现对配电设备的远程监控、远程操作和自动化管理。
2. 常用的配电网自动化设备包括：遥测终端单元（RTU）、遥信终端单元、遥控终端单元、遥调终端单元、遥信遥测终端单元等。
其中，RTU用于采集和传输现场设备的状态信息，遥信终端单元用于接收和处理遥信信号，遥控终端单元用于实现对现场设备的遥控操作，遥调终端单元用于实现对现场设备的遥调操作，遥信遥测终端单元用于同时实现遥信和遥测功能。
3. 配电网监控系统是配电网自动化系统中的重要组成部分，主要用于实时监测和管理配电网的运行状态。
其主要功能包括：实时监测配电设备的运行状态、实时显示配电网的拓扑结构、实时记录配电设备的运行参数、实时报警和故障诊断、实时分析和优化配电网的运行。
、采用________方式，当发现报文错误时，将报文丢弃。
11.按照信号传送的方向和时间，RS232通信工作模式为_________，而RS485通信工作模式为_________，RS232适用于_____对_____通信,RS485用于____对_____通信。
二、多项选择题(每小题2分，共12分)1. 实施配电自动化系统作用___________。
A. 能够降低线损B. 减少对配电网的操作次数C. 和电能质量无关D. 提高供电可靠性2. 调度主站的前置机完成____________A. 图形编辑B. 数据库维护C. 通信规约处理D. 下达操作命令3. (n,k)线性分组码，校验位的个数_______A. kB. n-kC.nD. n-k+14. RS485总线_______A.信号电平为TTL电平B.并行数据通信C.采用双绞线 C.信号电平为差分电平5. 脉冲计数型负荷开关___________A. 和重合器配合隔离馈线故障B.达到设定的过流次数并在无电时分闸C. 达到设定的过流次数时分闸D.发生过流时分闸6. ______是开关量采样通道的环节。
A. 采样保持电路B. D/A转换器C.光电隔离D.A/D转换器三、简答题（共18分）1.简述配变压器终端单元TTU的作用。
（5分）2. 什么是(n,k)线形分组码的封闭性，线形分组码许用码字的最小码距和码重第2 页共12 页3. 交流采样通道的包括哪几个环节，并简述各个环节作用。
（8分）四、简单计算题（共 15分）1. 两个信息字分别为1101001、1001010，计算其偶校验位。
（5分）第 3 页共12 页第 4 页 共 12 页2. FSK 数字调制分为哪两种,实现时电路有何特点。
用1f 表示0，2f =21f 表示1，试画 出两种FSK 调制方式对应于011010011波形示意图。
（5分）3. 已知二进制数字信号在2分钟内传送288000个码元，其中接收了30个错误码元。
（1）码元速率R B 和信息速率R b 是多少。
误码率P B 和误信率P b 是多少？ （2）若码元为八进制码元，则R B 和R b 分别是多少？（提示：每一个错误码元按照一位误信率计算） （5分）五、下图所示的馈线，采用重合器和脉冲计数型开关配合进行故障隔离和恢复。
图中A为重合器，最多可整定为四次重合，每次重合时间间隔为10s，B、C、D、E为脉冲计数型负荷开关。
（1）说明脉冲计数型开关的动作原理。
（2）为了能正常隔离故障，对重合器和脉冲负荷开关参数进行整定。
（3）说明当e段线路发生瞬时故障和永久故障时，故障的处理过程。
（12分）六、馈线FTU通过300/5的电流互感器，接入A、C相电流（电流变化的范围为-300×1.2~300×1.2），调度主站收到得值为0～4095范围变化，列出标度转第 5 页共12 页换算式y=k*x+b，y是实际一次值、x是接收的量,计算k和b。
(1)当A相电流实际值为-210 安时，调度主站接收到得值为多少？(2)当主站收到的表示A相电流值的值为200 时，实际A相电流值为多少？（9分）第6 页共12 页第7 页共12 页选择好的通信原理外，应选取差错__控制措施，保证通信的正确信。
10. 通信差错控制的循环传送方式，采用能_检错__编码，发端发送信息报文，收端采用_检错__方式，当发现报文错误时，将报文丢弃。
11. 按照信号传送的方向和时间，RS232通信工作模式为__全双工__，而RS485通信工作模式为__半双工__，RS232适用于_点_对_点_通信,RS485用于_1点_对_多点_通信。
二、多项选择题(每小题2分，共12分)1.实施配电自动化系统作用A、C、D。
A. 能够降低线损B. 减少对配电网的操作次数C. 和电能质量无关D. 提高供电可靠性2. 调度主站的前置机完成CA. 图形编辑B. 数据库维护C. 通信规约处理D. 下达操作命令3. (n,k)线性分组码，校验位的个数 BA. kB. n-kC.nD. n-k+14. RS485总线__C、D_____A.信号电平为TTL电平B.并行数据通信C.采用双绞线 C.信号电平为差分电平5. 脉冲计数型负荷开关A、BA. 和重合器配合隔离馈线故障B.达到设定的过流次数并在无电时分闸C. 达到设定的过流次数时分闸D.发生过流时分闸6. __C____是开关量采样通道的环节。
A. 采样保持电路B. D/A转换器C.光电隔离D.A/D转换器三、简答题（共18分）2.简述配变压器终端单元TTU的作用。
（5分）答：配电区域站在配电自动化系统中，实现变压器对变压器的运行过程的管理实现电气量的监测，能对变压器的电压、电流、有功、无功（2分）等电气量的监测，对开关量进行采集。
扩展对电压的合格率进行统计，进行台变的电度计量（2分）。
并通过通信口将以上量送到调度中心（1分）。
黑体字为要点：第一个要点2分，第2个要点2分第三个要点1分2.什么是(n,k)线形分组码的封闭性，线形分组码许用码字的最小码距和码重有何关第8 页共12 页第 9 页 共 12 页系？ （5分）线性分组码的封闭性：任意多个许用码字的线形组合是一个许用码字。
（2分）最小非零许用码字的码重，是线形分组码的最小码距。
（3分）3. 交流采样通道的包括哪几个环节，并简述各个环节作用。
（8分）答： 交流采样通道，由二次互感器、滤波器、多路开关，采样保持、模数转换环节构成。
（3分）二次互感器：实现从一次互感器模拟量和A/D 采样信号电平的转换。
（1分） 滤波器：低通滤波。
滤除高频分量和干扰，提高精度。
（1分） 多路开关：实现多路交流量共享A/D 。
（1分） 采样保持：A/D 转换期间，保证模拟量不变。
（1分） 模数转换A/D ：实现模拟量到数字量的转换。
（1分）四、简单计算题（共15分）1. 两个信息字分别为1101001、1001010，计算其偶校验位。
（5分） 11010010，100101012. FSK 数字调制分为哪两种,实现时电路有何特点。
用1f 表示0，2f =21f 表示1，试画出两种FSK 调制方式对应于011010011波形示意图。
（5分）答案：连续和非连续频率调制，在0和1或1和零变化处，波形是连续和非连续。
（2分）连续频率调整，是一个振荡器通过调整参数改变频率。
（1分） 非连续频率调整，二个正弦波信号发生器发生信号。
（1分）（1分）3. 已知二进制数字信号在2分钟内传送288000个码元，其中接收了30个错误码元。
（1）码元速率R B和信息速率R b是多少。
误码率P B和误信率P b是多少？（2）若码元为八进制码元，则R B和R b分别是多少？（提示：每一个错误码元按照一位误信率计算）（5分）答：（1）二元码：RB＝288000/(2*60)=2400BaudRb＝2880000/(2*60)=2400bps系统误码率:P B＝30/288000 =1.042×10-4误信率: P b =1.042×10-6(2分)(2)八进制码元RB＝288000/(2*60)=2400BandRb＝2880000/(5*60)* log28=7200bps系统误码率:P B＝30/288000=1.042×10-4误信率: P b=30/(288000*3)=3.4722×10-5(3分)五、下图所示的馈线，采用重合器和脉冲计数型开关配合进行故障隔离和恢复。
图中A 为重合器，最多可整定为四次重合，每次重合时间间隔为10s，B、C、D、E为脉冲计数型负荷开关。
（1）说明脉冲计数型开关的动作原理。
（2）为了能正常隔离故障，对重合器和脉冲负荷开关参数进行整定。
（3）说明当e段线路发生瞬时故障和永久故障时，故障的处理过程。
（12分）答案：（1）在设定的时间内，达到整定的过流次数时，没电时跳闸。
（2） A重合器整定为重合三次。
C、D、E整定为两次，B整定为3次过流。
（3）当e段线路发生瞬时故障时，重合器A跳闸，B、E记录过流1次，延迟10秒后，A重合成功，恢复供电。
（4）当d段线路发生永久故障时，重合器A跳闸，B、E记录过流1次。
延迟10秒后，A重合，重合到故障，B、E过流计数达到2次，重合器分闸，失电后，E已达整定次数，所以E开关分闸，并闭锁。
重合器分闸后10S，重合器重合，恢复供电。
（1）2分，（2）3分，（3）4分，(4) 3分回答不完整时，酌情给分。
六、馈线FTU通过300/5的电流互感器，接入A、C相电流（电流变化的范围为-300×1.2~300×1.2），调度主站收到得值为0～4095范围变化，列出标度转换算式y=k*x+b，y是实际一次值、x是接收的量,计算k和b。
(1)当A相电流实际值为-210安时，调度主站接收到得值为多少？(2)当主站收到的表示A相电流值的值为200时，实际A相电流值为多少？（9分）解：工程量变化范围为-360～360接收值变化范围：0～4095工程量y,接收值x, 两点（0，－360），（4095，360）（3分）－360＝k*0+b360=k*4095+b解方程：b=-360k=(360+360)/（4095）=0.175824 （3分）y=-210 x=(-210+360）/(720/4095)=853 （2分）第11 页共12 页x=200 y=720/4095*200-360=-324.835 （1分）第12 页共12 页。
