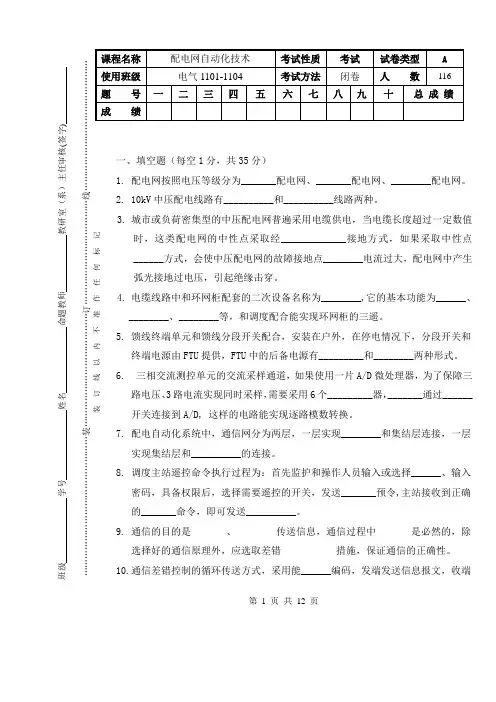

.一、填空题（每空1分，共35分）1.配电网按照电压等级分为_______配电网、_______配电网、________配电网。
2.10kV中压配电线路有__________和__________线路两种。
3.城市或负荷密集型的中压配电网普遍采用电缆供电，当电缆长度超过一定数值时，这类配电网的中性点采取经_____________接地方式，如果采取中性点______方式，会使中压配电网的故障接地点________电流过大，配电网中产生弧光接地过电压，引起绝缘击穿。
4.电缆线路中和环网柜配套的二次设备名称为________,它的基本功能为______、________、________等，和调度配合能实现环网柜的三遥。
5.馈线终端单元和馈线分段开关配合，安装在户外，在停电情况下，分段开关和终端电源由FTU提供，FTU中的后备电源有_________和________两种形式。
6.三相交流测控单元的交流采样通道，如果使用一片A/D微处理器，为了保障三路电压、3路电流实现同时采样，需要采用6个_________器，_______通过______开关连接到A/D, 这样的电路能实现逐路模数转换。
7.配电自动化系统中，通信网分为两层，一层实现________和集结层连接，一层实现集结层和__________的连接。
8.调度主站遥控命令执行过程为：首先监护和操作人员输入或选择______、输入密码，具备权限后，选择需要遥控的开关，发送_______预令,主站接收到正确的_______命令，即可发送__________。
9.通信的目的是_______、________传送信息，通信过程中_______是必然的，除选择好的通信原理外，应选取差错___________措施，保证通信的正确性。
..10.通信差错控制的循环传送方式，采用能______编码，发端发送信息报文，收端采用________方式，当发现报文错误时，将报文丢弃。
11.按照信号传送的方向和时间，RS232通信工作模式为_________，而RS485通信工作模式为_________，RS232适用于_____对_____通信,RS485用于____对_____通信。
二、多项选择题(每小题2分，共12分)1. 实施配电自动化系统作用___________。
A. 能够降低线损B. 减少对配电网的操作次数C. 和电能质量无关D. 提高供电可靠性2. 调度主站的前置机完成____________A. 图形编辑B. 数据库维护C. 通信规约处理D. 下达操作命令3. (n,k)线性分组码，校验位的个数_______A. kB. n-kC.nD. n-k+14. RS485总线_______A.信号电平为TTL电平B.并行数据通信C.采用双绞线 C.信号电平为差分电平5. 脉冲计数型负荷开关___________A. 和重合器配合隔离馈线故障B.达到设定的过流次数并在无电时分闸C. 达到设定的过流次数时分闸D.发生过流时分闸6. ______是开关量采样通道的环节。
A. 采样保持电路B. D/A转换器C. 光电隔离D.A/D转换器三、简答题（共18分）..1.简述配变压器终端单元TTU的作用。
（5分）2. 什么是(n,k)线形分组码的封闭性，线形分组码许用码字的最小码距和码重有何关系？(5分)3. 交流采样通道的包括哪几个环节，并简述各个环节作用。
（8分）四、简单计算题（共15分）...1. 两个信息字分别为1101001、1001010，计算其偶校验位。
（5分）2. FSK 数字调制分为哪两种,实现时电路有何特点。
用1f 表示0，2f =21f 表示1，试画出两种FSK 调制方式对应于011010011波形示意图。
（5分）.3. 已知二进制数字信号在2分钟内传送288000个码元，其中接收了30个错误码元。
（1）码元速率R B和信息速率R b是多少。
误码率P B和误信率P b是多少？（2）若码元为八进制码元，则R B和R b分别是多少？（提示：每一个错误码元按照一位误信率计算）（5分）五、下图所示的馈线，采用重合器和脉冲计数型开关配合进行故障隔离和恢复。
图中A为重合器，最多可整定为四次重合，每次重合时间间隔为10s，B、C、D、E为脉冲计数型负荷开关。
（1）说明脉冲计数型开关的动作原理。
（2）为了能正常隔离故障，对重合器和脉冲负荷开关参数进行整定。
（3）说明当e段线路发生瞬时故障和永久故障时，故障的处理过程。
（12分）.六、馈线FTU通过300/5的电流互感器，接入A、C相电流（电流变化的范围为-300×1.2~300×1.2），调度主站收到得值为0～4095范围变化，列出标度转换算式y=k*x+b，y是实际一次值、x是接收的量,计算k和b。
(1)当A相电流实际值为-210安时，调度主站接收到得值为多少？(2)当主站收到的表示A相电流值的值为200时，实际A相电流值为多少？（9分）..本科课程考试参考答案与评分标准2014/2015学年第一学期课程名称：配电网自动化技术考试性质：考试试卷类型：A... 考试班级：电气1101-1104 考试方法：闭卷 命题教师：一、填空题（每空1分，共35分）12.配电网按照电压等级分为 高压__配电网、 中压_配电网、 低压__配电网。
13.10kV 中压配电线路有__架空__和___电缆__线路两种。
3. 城市或负荷密集型的中压配电网普遍采用电缆供电，当电缆长度超过一定数值时，这类配电网的中性点采取经_消弧线圈__接地方式，如果采取中性点_不接地__方式，会使中压配电网的故障接地点__容性______电流过大，配电网中产生弧光接地过电压，引起绝缘击穿。
4. 电缆线路中和环网柜配套的二次设备名称为__DTU______,它的基本功能为_模拟量测量_、_开关量测量__、_开关控制__等，和调度配合能实现环网柜的三遥。
5. 馈线终端单元和馈线分段开关配合，安装在户外，在停电情况下，分段开关和终端电源由FTU 提供，FTU 中的后备电源有___UPS__和__超级电容__两种形式。
6. 三相交流测控单元的交流采样通道，如果使用一片A/D ，为了保障三路电压、3路电流实现同时采样，需要采用6个_采样保持__器，_采样保持_器通过_多路___开关连接到A/D, 这样的电路能实现逐路模数转换。
7.配电自动化系统中，通信网分为两层，一层实现_现场层__和集结层连接，一层实现集结层和调度主站的连接。
8. 调度主站遥控命令执行过程为：首先监护和操作人员输入或选择_用户名__、输入密码，具备权限后，选择需要遥控的开关，发送__遥控__预令,主站接收到正确的__返校__命令，即可发送_动令__。
.9. 通信的目的是快速、_准确_传送信息，通信过程中_出错__是必然的，除选择好的通信原理外，应选取差错__控制措施，保证通信的正确信。
10. 通信差错控制的循环传送方式，采用能_检错__编码，发端发送信息报文，收端采用_检错__方式，当发现报文错误时，将报文丢弃。
11. 按照信号传送的方向和时间，RS232通信工作模式为__全双工__，而RS485通信工作模式为__半双工__，RS232适用于_点_对_点_通信,RS485用于_1点_对_多点_通信。
二、多项选择题(每小题2分，共12分)1.实施配电自动化系统作用A、C、D。
A. 能够降低线损B. 减少对配电网的操作次数C. 和电能质量无关D. 提高供电可靠性2. 调度主站的前置机完成CA. 图形编辑B. 数据库维护C. 通信规约处理D. 下达操作命令3. (n,k)线性分组码，校验位的个数 BA. kB. n-kC.nD. n-k+14. RS485总线__C、D_____A.信号电平为TTL电平B.并行数据通信C.采用双绞线 C.信号电平为差分电平5. 脉冲计数型负荷开关A、BA. 和重合器配合隔离馈线故障B.达到设定的过流次数并在无电时分闸C. 达到设定的过流次数时分闸D.发生过流时分闸6. __C____是开关量采样通道的环节。
..A. 采样保持电路B. D/A转换器C. 光电隔离D.A/D转换器三、简答题（共18分）2.简述配变压器终端单元TTU的作用。
（5分）答：配电区域站在配电自动化系统中，实现变压器对变压器的运行过程的管理实现电气量的监测，能对变压器的电压、电流、有功、无功（2分）等电气量的监测，对开关量进行采集。
扩展对电压的合格率进行统计，进行台变的电度计量（2分）。
并通过通信口将以上量送到调度中心（1分）。
黑体字为要点：第一个要点2分，第2个要点2分第三个要点1分2.什么是(n,k)线形分组码的封闭性，线形分组码许用码字的最小码距和码重有何关系？（5分）线性分组码的封闭性：任意多个许用码字的线形组合是一个许用码字。
（2分）最小非零许用码字的码重，是线形分组码的最小码距。
（3分）3. 交流采样通道的包括哪几个环节，并简述各个环节作用。
（8分）答：交流采样通道，由二次互感器、滤波器、多路开关，采样保持、模数转换环节构成。
（3分）二次互感器：实现从一次互感器模拟量和A/D采样信号电平的转换。
（1分）滤波器：低通滤波。
滤除高频分量和干扰，提高精度。
（1分）多路开关：实现多路交流量共享A/D。
（1分）采样保持：A/D转换期间，保证模拟量不变。
（1分）模数转换A/D：实现模拟量到数字量的转换。
（1分）..四、简单计算题（共15分）1. 两个信息字分别为1101001、1001010，计算其偶校验位。
（5分） 11010010，100101012. FSK 数字调制分为哪两种,实现时电路有何特点。
用1f 表示0，2f =21f 表示1，试画出两种FSK 调制方式对应于011010011波形示意图。
（5分）答案：连续和非连续频率调制，在0和1或1和零变化处，波形是连续和非连续。
（2分）连续频率调整，是一个振荡器通过调整参数改变频率。
（1分） 非连续频率调整，二个正弦波信号发生器发生信号。
（1分）（1分）3. 已知二进制数字信号在2分钟内传送288000个码元，其中接收了30个错误码元。
（1）码元速率R B 和信息速率R b 是多少。
误码率P B 和误信率P b 是多少？（2）若码元为八进制码元，则R B 和R b 分别是多少？（提示：每一个错误码元按照一位误信率计算） （5分）答：（1）二元码：R B＝288000/(2*60)=2400BaudR b＝2880000/(2*60)=2400bps系统误码率:P B＝30/288000 =1.042×10-4误信率: P b =1.042×10-6(2分)(2)八进制码元R B＝288000/(2*60)=2400BandR b＝2880000/(5*60)* log28=7200bps系统误码率:P B＝30/288000=1.042×10-4误信率: P b=30/(288000*3)=3.4722×10-5(3分)五、下图所示的馈线，采用重合器和脉冲计数型开关配合进行故障隔离和恢复。
