建筑总平面图识读教案

建筑识图与构造教案教案标题：建筑识图与构造教学目标：1. 通过本课的学习，学生将能够理解建筑识图与构造的基本概念和原理。

2. 学生将能够运用所学知识，分析和解读不同类型建筑的平面图、立面图和剖面图。

3. 学生将能够通过实践活动，掌握一些基本的建筑构造技巧和方法。

教学重点：1. 建筑识图的基本概念和原理。

2. 建筑平面图、立面图和剖面图的解读和分析。

3. 建筑构造技巧和方法的实践应用。

教学准备：1. PowerPoint演示文稿。

2. 建筑平面图、立面图和剖面图的实例。

3. 建筑模型和构造材料。

4. 教学活动所需的工具和设备。

教学过程：一、导入（5分钟）1. 通过展示一些著名建筑的图片，引发学生对建筑的兴趣和思考。

2. 提出问题：你认为建筑师在设计建筑时需要考虑哪些因素？二、概念讲解（15分钟）1. 介绍建筑识图的基本概念和原理，包括平面图、立面图和剖面图的定义和作2. 解释建筑识图的重要性，以及它在建筑设计和施工中的应用。

三、图纸解读与分析（20分钟）1. 展示建筑平面图、立面图和剖面图的实例，解读图纸上的各种符号和标注。

2. 引导学生分析图纸上的空间关系、尺寸比例和材料选择等内容。

四、实践活动（30分钟）1. 将学生分成小组，每个小组选择一幢建筑，并根据提供的平面图、立面图和剖面图，使用建筑模型和构造材料进行实践搭建。

2. 引导学生在实践活动中运用所学的建筑构造技巧和方法，解决可能遇到的问题。

五、总结与展望（10分钟）1. 回顾本课所学的内容，强调建筑识图与构造的重要性。

2. 鼓励学生继续深入学习建筑相关知识，并探索建筑设计和施工领域的发展前景。

教学延伸：1. 鼓励学生参观当地的建筑工地或建筑展览，深入了解建筑设计和施工的实际情况。

2. 提供更多的建筑平面图、立面图和剖面图的实例，让学生进行更多的图纸解读和分析练习。

3. 组织学生进行小组讨论，探讨建筑识图与构造在不同建筑风格和时期的变化和发展。

建筑制图与识图__教案第一章：建筑制图基础1.1 学习目标：了解建筑制图的基本概念、规范和标准，掌握建筑制图的基本原理和方法。

1.2 教学内容：1.2.1 建筑制图的概念与意义1.2.2 建筑制图的规范和标准1.2.3 建筑制图的基本原理1.2.4 建筑制图的方法与步骤1.3 教学活动：1.3.1 讲解建筑制图的基本概念和意义1.3.2 介绍建筑制图的规范和标准1.3.3 演示建筑制图的基本原理和方法1.3.4 引导学生进行建筑制图的实践操作第二章：建筑图纸的分类与作用2.1 学习目标：了解建筑图纸的分类和作用，掌握各种图纸的编制方法和技巧。

2.2 教学内容：2.2.1 建筑图纸的分类2.2.2 建筑图纸的作用2.2.3 各种图纸的编制方法和技巧2.3 教学活动：2.3.1 讲解建筑图纸的分类和作用2.3.2 介绍各种图纸的编制方法和技巧2.3.3 引导学生进行建筑图纸的实践绘制第三章：建筑制图符号与标注3.1 学习目标：了解建筑制图符号的种类和用法，掌握建筑标注的基本原则和方法。

3.2 教学内容：3.2.1 建筑制图符号的种类和用法3.2.2 建筑标注的基本原则和方法3.3 教学活动：3.3.1 讲解建筑制图符号的种类和用法3.3.2 介绍建筑标注的基本原则和方法3.3.3 引导学生进行建筑标注的实践操作第四章：建筑立面图与剖面图的绘制4.1 学习目标：了解立面图和剖面图的定义和作用，掌握立面图和剖面图的绘制方法和技巧。

4.2 教学内容：4.2.1 立面图的定义和作用4.2.2 剖面图的定义和作用4.2.3 立面图和剖面图的绘制方法和技巧4.3 教学活动：4.3.1 讲解立面图和剖面图的定义和作用4.3.2 介绍立面图和剖面图的绘制方法和技巧4.3.3 引导学生进行立面图和剖面图的实践绘制第五章：建筑平面图与立面图的综合应用5.1 学习目标：了解建筑平面图和立面图的关系，掌握平面图和立面图的综合应用方法和技巧。

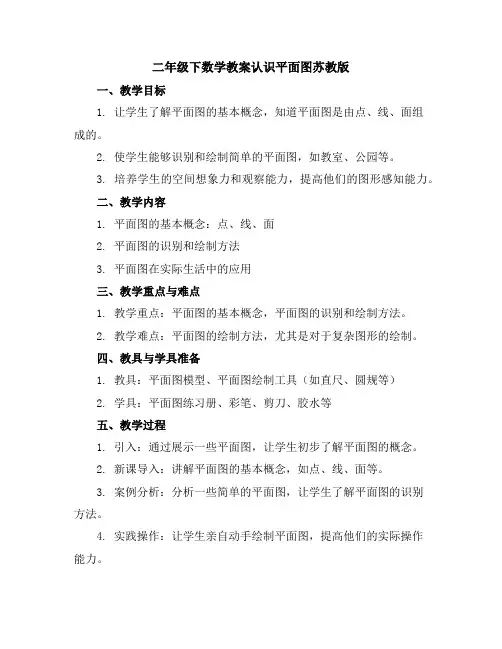

二年级下数学教案认识平面图苏教版一、教学目标1. 让学生了解平面图的基本概念，知道平面图是由点、线、面组成的。

2. 使学生能够识别和绘制简单的平面图，如教室、公园等。

3. 培养学生的空间想象力和观察能力，提高他们的图形感知能力。

二、教学内容1. 平面图的基本概念：点、线、面2. 平面图的识别和绘制方法3. 平面图在实际生活中的应用三、教学重点与难点1. 教学重点：平面图的基本概念，平面图的识别和绘制方法。

2. 教学难点：平面图的绘制方法，尤其是对于复杂图形的绘制。

四、教具与学具准备1. 教具：平面图模型、平面图绘制工具（如直尺、圆规等）2. 学具：平面图练习册、彩笔、剪刀、胶水等五、教学过程1. 引入：通过展示一些平面图，让学生初步了解平面图的概念。

2. 新课导入：讲解平面图的基本概念，如点、线、面等。

3. 案例分析：分析一些简单的平面图，让学生了解平面图的识别方法。

4. 实践操作：让学生亲自动手绘制平面图，提高他们的实际操作能力。

5. 小组讨论：分组讨论平面图在实际生活中的应用，培养学生的团队协作能力。

六、板书设计1. 平面图的基本概念：点、线、面2. 平面图的识别和绘制方法3. 平面图在实际生活中的应用七、作业设计1. 绘制一些简单的平面图，如教室、公园等。

2. 观察生活中的平面图，并尝试识别它们。

八、课后反思1. 教学过程中，学生的参与度如何？他们对平面图的概念是否理解？2. 在绘制平面图的过程中，学生是否遇到了困难？如何帮助他们解决？3. 如何更好地将平面图的知识与实际生活相结合，提高学生的实际操作能力？通过本节课的学习，希望学生能够掌握平面图的基本概念，提高他们的空间想象力和观察能力，为以后的学习打下坚实的基础。

五、教学过程（详细补充）1. 引入（约5分钟）利用多媒体展示生活中的平面图实例，如地图、建筑设计图等，激发学生兴趣。

提问学生是否见过类似的图形，引导学生发现平面图在生活中的广泛应用。

第六章建筑施工图一、主要内容：1、建筑施工图的作用、内容；2、图纸目录、总平面图、建筑说明；3、建筑平面图；4、建筑立面图；5、建筑剖面图；6、建筑详图；7、工业建筑施工图。

二、要求及重点：掌握建筑施工图的内容及绘制深度，熟练识读建筑施工图，能绘制建筑施工图。

三、教学方式：利用实际工程，使学生掌握。

四、作业：课余识读建筑施工图第六章建筑施工图6.1 概述一、建筑施工图的用途和内容1、建筑施工图：表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样。

2、一般包括：总平面图、施工总说明、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等。

二、建筑施工图的图示方法绘制和阅读房屋的建筑施工图，应根据画法几何的投影原理，并遵守《房屋建筑制图统一标准》5-1建筑专业制图选用的比例，按《建筑制图标准》宜符合表5-2的规定。

3、构造及配件图例由于建筑平、立、剖面图常用1；100、1；200或1：50等较小比例，图样中的一些构造及配件，不可能也不必要按实际投影画出，只需用规定的图例表示。

建筑专业制图采用《建筑制图标准》规定的构造及配件图例，表5-3。

4、常用符号1）索引符号和详图符号索引符号是由直径为10mm的圆和绘制。

详图的位置和编号，应以详图符号表示，详图符号的圆应以直径为14mm粗实线绘制。

2）引出线引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成300、450、600、900的直线，或经上述角度再折为水平线。

（文字说明）（文字说明）（a）（b）图5-9 引出线（文字说明）（文字说明）（a）（b）图5-10 共同引出线多层构造或多层管道共用引出线，应通过被引出的各层。

图5-11 多层构造引出线3）定位轴线及其编号定位轴线应以细点画线绘制。

定位轴线一般应编号，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为8~10mm。

定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

建筑识图与构造教案教案标题：建筑识图与构造教案教学目标：1. 学生能够理解建筑识图的基本概念和原则。

2. 学生能够使用适当的工具和技术进行建筑识图和构造。

3. 学生能够分析和解决与建筑识图和构造相关的问题。

教学重点：1. 建筑识图的基本概念和原则。

2. 建筑构造的基本要素和技术。

教学难点：1. 学生能够熟练运用建筑识图和构造的技术和工具。

2. 学生能够分析和解决与建筑识图和构造相关的问题。

教学准备：1. 教师准备建筑识图和构造的相关教材和参考书籍。

2. 教师准备投影仪、计算机和幻灯片等教学辅助工具。

3. 教师准备建筑模型和实际建筑案例供学生观察和分析。

教学过程：一、导入（5分钟）1. 利用幻灯片或实际建筑案例引发学生对建筑识图和构造的兴趣。

2. 引导学生思考建筑识图和构造的重要性和应用领域。

二、知识讲解（15分钟）1. 介绍建筑识图的基本概念和原则，包括平面图、立面图、剖面图等。

2. 介绍建筑构造的基本要素和技术，包括结构、材料、施工等。

三、案例分析（20分钟）1. 分发建筑模型或实际建筑案例给学生，让他们观察和分析。

2. 引导学生根据建筑识图和构造的知识，分析建筑模型或实际建筑案例的结构和构造要素。

四、实践操作（30分钟）1. 教师指导学生使用适当的工具和技术进行建筑识图和构造。

2. 学生根据教师的指导，完成一道建筑识图和构造的练习题。

五、问题解答和讨论（15分钟）1. 教师与学生一起回顾和解答学生在实践操作中遇到的问题。

2. 引导学生讨论建筑识图和构造的应用和发展趋势。

六、作业布置（5分钟）1. 布置与建筑识图和构造相关的作业，如练习题或写作业。

2. 强调学生在作业中运用所学知识和技能。

教学反思：1. 教师根据学生的学习情况和反馈，及时调整教学策略和方法。

2. 教师鼓励学生积极参与课堂讨论和实践操作，提高学生的学习兴趣和动力。

建筑图及读图方法教案一、教学目标1. 让学生了解建筑图的基本概念和作用。

2. 使学生掌握建筑图的阅读方法和技巧。

3. 培养学生识读建筑图的能力，提高空间想象力。

二、教学内容1. 建筑图的分类及特点2. 建筑图的阅读方法3. 建筑图的符号与标注4. 建筑图纸的组成与布局5. 建筑图纸的实例分析三、教学重点与难点1. 重点：建筑图的基本概念、阅读方法和技巧。

2. 难点：建筑图纸的组成与布局，建筑图纸的实例分析。

四、教学方法与手段1. 讲授法：讲解建筑图的基本概念、分类、特点、阅读方法等。

2. 实践法：让学生动手分析建筑图纸，提高识读能力。

3. 案例分析法：分析典型建筑图纸，帮助学生理解建筑图的组成与布局。

4. 辅段：利用多媒体课件、图纸实例等教学资源。

五、教学安排1. 第一课时：建筑图的基本概念、分类及特点2. 第二课时：建筑图的阅读方法与技巧3. 第三课时：建筑图的符号与标注4. 第四课时：建筑图纸的组成与布局5. 第五课时：建筑图纸的实例分析与练习六、教学过程1. 引入新课：通过展示实际建筑图纸，引导学生思考建筑图的作用和重要性。

2. 讲解建筑图的基本概念：解释建筑图的定义、分类和特点。

3. 教授建筑图的阅读方法：讲解如何阅读建筑图纸，包括平面图、立面图、剖面图等。

5. 分析建筑图纸的组成与布局：讲解建筑图纸的基本组成元素，如墙体、地面、天花板等，并介绍图纸的布局原则。

七、教学活动1. 学生自主学习：让学生阅读教材，了解建筑图的基本概念和作用。

2. 小组讨论：学生分组讨论，分享对建筑图的理解和阅读经验。

3. 案例分析：教师展示典型建筑图纸，学生分析并解释图纸的内容和意义。

4. 实践操作：学生动手绘制简单的建筑图纸，加深对建筑图的理解。

八、学习评估1. 课堂提问：教师提问，检查学生对建筑图的基本概念和阅读方法的理解。

2. 小组评价：学生互相评价小组讨论中的表现和分享的内容。

3. 绘图练习：学生完成绘图练习，展示对建筑图纸的识读能力。

《建筑制图与识图》教案计划一.适用专业：中等职业学校《工业与民用建筑》专业二.授课课时安排：两学期（240学时）三.课程性质和任务本课程是工民建专业地一门主干技术基础课.其主要任务是学习制图和识图地基本知识.几何作图方法,进行绘图地基本训练.其中包括绘图工具和仪器地使用与保养方法.国家制图标准(对制图线型.尺寸标注及字体地基本规定) .空间形体地图示方法；掌握土建工程施工图地识读与绘制地基本方法,掌握建筑构造知识,通过阅读与绘制工程图样地理论和方法地学习,培养学生具有一定地读图能力.图示能力.空间想像和思维能力以及绘图技能.四.课程教案目标（1）研究正投影地理论及其应用；(2)培养绘制和阅读专业图地基本能力；(3)培养空间想象和空间分析能力；(4)掌握建筑构造知识；(5)培养认真负责地工作态度和严谨细致地工作作风.五.教案内容和要求1. 投影地基本知识内容：教案内容：投影地概念及投影法地分类；三面正投影图.教案要求：掌握投影地基本要素,了解中心投影法与平行投影法地区别；熟练掌握正投影地概念；了解三面正投影图地形成；掌握三面正投影图地展开.2. 点.直线.平面地投影教案内容：点地投影；直线地投影；平面地投影.教案要求：（1）熟练掌握点地投影规律；掌握点地投影与其坐标地关系；掌握各种点地投影图画法及各种点空间位置地判别；掌握两点地相对位置；掌握重影点地可见性地判别及其作图方法.（2）掌握直线地投影规律；掌握各种直线地投影特性；能熟练地识别和画出投影面平行线.投影面垂直线和一般位置直线地投影图；掌握直线上点地投影特性和作图方法.（3）掌握平面地投影规律；掌握各种平面地投影特性；能熟练地识别和画出投影面平行面.投影面垂直面和一般位置平面地投影图；掌握平面上取点.取线地作图方法.3. 体地投影教案内容：体地投影规律；平面体地投影；曲面体地投影；组合体地投影.教案要求：（1）熟练掌握体地投影规律,并能准确应用到绘图中；掌握体地三个向度地内容及概念.（2）掌握平面体地形状特点；熟练掌握常见平面体投影图地作图方法；了解平面体表面上点.线地作图方法.（3）掌握曲面体地形状特点；熟练掌握常见曲面体投影图地作图方法；了解曲面体表面上点.线地作图方法.（4）熟练掌握组合体投影图地画法；掌握组合体投影图地识读.4. 轴测投影教案内容：相关概念介绍,轴测投影地种类,轴测投影地画法.教案要求：熟悉轴测投影地相关概念；了解轴测投影地种类；掌握正等测图地画法和斜二测图地画法.5. 剖面图和断面图教案内容：剖面图和断面图地画法规定；剖面图地种类；断面图地种类.教案要求：熟练掌握剖面图和断面图地读图与绘制.6. 制图工具和用品教案内容：制图工具；制图用品.教案要求：初步掌握常用绘图工具地正确使用方法,逐步学会运用绘图工具和用品技能.7. 基本制图标准教案内容：图纸；比例；图线；字体；尺寸标注.教案要求：熟悉《建筑制图标准》（GBJ104-87）中有关图纸.比例.图线.字体.尺寸标注地规定.8. 建筑构造概论教案内容：建筑物地类型及等级；民用建筑地组成和作用；单层厂房地基本组成；影响建筑构造地因素；房屋构造设计原则.教案要求：（1）掌握建筑物地类型及等级.（2）了解民用建筑地组成和作用.（3）了解单层厂房地基本组成.（4）了解影响建筑构造地因素.（5）了解房屋构造设计原则.9. 基础.墙体.楼板与地面地构造教案内容：基础地类型与构造；墙体地类型与构造；楼板与地面地构造；阳台与雨篷地构造.教案要求：（1）掌握基础地类型与构造,了解地下室防潮.（2）了解墙体地类型与构造,掌握墙身防潮构造.（3）掌握楼板与地面地类型与构造.（4）掌握阳台与雨篷地构造.10. 楼梯.门窗. 屋面.变形缝地构造教案内容：楼梯地分类组成与构造,楼梯地尺度要求；门窗地分类组成与构造；屋面地组成与构造；变形缝地构造.教案要求：（1）掌握楼梯地分类组成与构造,了解楼梯地尺度要求.（2）掌握门窗地分类组成与构造.（3）掌握屋面地组成与构造.（4）掌握变形缝地构造.11.建筑工程施工图基本知识教案内容：建筑物地分类.组成及作用；建筑工程施工图地产生.内容及阅读.教案要求：了解建筑物地分类.组成及作用,并对建筑施工图有一个初步地感性认识.12. 建筑施工图地识读及绘制教案内容：建筑设计总说明和建筑总平面图地识读及绘制；建筑平面图地识读及绘制；建筑立面图地识读及绘制；建筑剖面图地识读及绘制；建筑详图识读及绘制.教案要求：（1）了解建筑总平面图地内容和作用.（2）了解建筑平面图地内容,掌握建筑平面图地图示方法.尺寸标注及有关建筑平面图中图例地规定.（3）了解建筑立面图地内容,掌握建筑立面图地尺寸标注及有关规定.（4）了解建筑剖面图地内容,掌握建筑剖面图地图示方法.剖切位置选择.尺寸标注及有关规定.（5）了解建筑详图地内容,掌握各种建筑详图地图示方法.（6）掌握绘制建筑平面图.建筑立面图.建筑剖面图.楼梯建筑详图地方法.（7）能够阅读一般民用建筑地施工图.13．结构施工图地识读及绘制教案内容：钢筋混凝土结构基本知识；基础图；钢筋混凝土梁配筋图；钢筋混凝土柱配筋图；钢筋混凝土板配筋图.教案要求：（1）了解钢筋混凝土结构地基本知识,掌握钢筋地尺寸标注.（2）了解基础平面图地内容,熟悉基础平面图.基础详图地图示方法和要求.（3）能够识读钢筋混凝土梁配筋图.钢筋混凝土柱配筋图.钢筋混凝土板配筋图地画法和尺寸标注以及钢筋混凝土（梁.柱.板）地图样.六．学时分配建议：七．说明1. 本教案基本要求适用于3年制中等职业学校工业与民用建筑专业.2. 本学科分两学期完成教案任务.3．教案内容以必需和够用为度,不强求投影理论地系统与完整.4．本学科是一门实践性很强地技能课,要强调“练”与“画”,在画图过程中进一步培养读图能力.7.教案建议：（1）理论:课堂教案应重视实物或立体模型地演示和应用；课堂教案应讲练结合,制图作业大部分可在课堂上完成,做到教师适时对学生指导.（2）实践：为促进学生书写长仿宋体字地基本功,应该长期练习,建议每周学生应完成一张长仿宋体字地练习；建筑结构施工图地识读和绘制,可以结合参观学习.实地测绘等多种形式,或是多专业学科联合等方向设计教案任务,开展具体教案.。

第八章建筑施工图第1—2节§8-1 概述§8-2 建筑总平面图一.教学目的了解房屋的组成，房屋施工图的设计过程、设计内容。

熟识施工图中常用的各种符号。

掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。

二.教学重点讲课重点：施工图中常用符号建筑总平面图的图示内容，绘制方法。

三.教学难点有序地讲解房屋的组成，不显得杂乱无序。

索引符号的使用学生容易混淆。

总平面图的图示内容应事先整理好讲解的顺序。

四.布置作业看书练习阅读总平面图预习建筑平面图相关内容§8-1 概述房屋时共人们生活、生产、学习和娱乐的场所，与人们关系密切相关。

房屋建筑图：将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影方法详细准确地画出的图样。

它是用以指导施工的一套图纸，所以又称为“施工图”。

一.房屋的组成及其作用组成：基础（梁）、回填土（不是房屋的一部分），墙（内外墙）、地面、楼面、屋面（隔热层、女儿墙、檐口线）、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门（房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。

注意前后顺序的安排。

二.施工图的产生及其分类房屋建造需两个阶段：设计、施工。

房屋建筑图（施工图）的设计也需两个阶段：初步设计、施工图设计。

（对一些复杂工程，还应增加技术设计（扩大初步设计）阶段，为调节各工种的矛盾和绘制施工图作准备）（一）初步设计阶段1.设计前的准备2.方案设计3.绘制初步设计图（二）施工图设计阶段——注意是将已经批准的初步设计图，按照施工的要求给予具体化。

一套完整的施工图，应包括：1.图纸目录2.设计总说明3.建筑施工图（建施）4.结构施工图（结施）5.建筑装修图6.设备施工图（设施）三.施工图的图示特点1.施工图中的各图样，主要是用正投影法绘制。

2.房屋形体较大，施工图一般采用较小比例绘制。

授课时间：年月日第周星期教学目标教学准备授课教师课时课程 1.了解制图标准的作用、意义及主要内容；2．了解图纸幅面、图框规格、标题栏、会签栏的有关规定；3．掌握图线的型式、主要用途和画法。

教案2 土木工程识图多媒体课件 班级授课地点课题教学讲义□基本制图标准1简介；2图幅；3图线重点：学生工作页□习题集课堂特殊要求（指教师、学生的课前准备活动等）图线教具图纸难点：授课形式讲授教学环节时间分配教师活动学生活动教学方法媒体手段导入5+3+5=13分钟播放视频并提问、引导思考并回答问题讲授、讨论视频新课10+25+25=60分钟PPT,讲授听课PPT小结2+5=7分钟讲授听课PPT 学生练习10分钟讲解，提出要求做练习板书设计：单元1 基本制图标准1.1建筑制图国家标准简介1.2图幅1.2.1图幅的规格和图框1.2.2标题栏与会签栏﹡1.2.3图样编排顺序1.3图线1.3.1图线的宽度1.3.2图线的类型和用途1.3.3图线的画法工作任务/教学情境设置课后作业习题集：线型练习（一）、（二）和综合练习的相关题课后反思教学环节及时间分配、备注师生活动教学内容引入（5分钟）新课1讲述新课1 （10分钟）新课2导入（3分钟）新课2讲述（25分钟）视频老师提问，学生回答教师小结视频老师提问，学生讨论教师小结，学生发言并总结板书PPT教师讲述教师提问，学生讨论并回答板书教师讲授PPT教师讲授1、建筑工人盖房子在看图纸；2、车工在车床旁看图纸切削工件。

不论是建筑工人盖房子还是车工生产零件，他们都有什么共同之处？他们都是根据图纸去生产各自的产品。

1、设计院里的工程师在设计，画建筑工程图；2、建筑工地上的建筑工人在看图纸，盖房子。

为什么设计人员在办公室内设计出的图纸，工地上的建筑工人都能看懂？制图和读图都必须遵循一个统一的规定——制图标准。

单元1 基本制图标准1.1建筑制图国家标准简介﹡什么是国家标准﹡我国现行的6个建筑制图国家标准﹡国家标准的主要内容1、设计师在设计房屋等建筑物时，是不是可以用任意大小的图纸绘制建筑工程图样？是不是每一张图纸的任何地方都可以用来画图？为什么？2、国家标准对图纸有什么规定和要求呢？1.2图幅1.2.1图幅的规格和图框通过本节讲述，我们就能解决上述两个问题。

《建筑识图》教案《建筑识图》教案一、教学目标通过本课程的学习，学生将能够掌握建筑识图的基本原理和方法，包括建筑设计、结构、材料等方面的知识。

同时，学生还将了解建筑识图在实际工程中的应用，提高对建筑设计的理解能力和审美水平。

二、教学内容和教学步骤1、建筑识图的基本概念和重要性建筑识图是建筑工程专业的基础课程之一，对于培养学生的设计能力和施工技能具有重要意义。

通过学习建筑识图，学生将了解建筑设计的基本原则和构造知识，掌握建筑图纸的阅读和理解方法。

2、建筑设计基本原理了解建筑设计的概念、原则和方法，包括建筑功能、结构、空间和形式等方面的知识。

学习建筑设计的常用软件和工具，如AutoCAD、SketchUp等，掌握基本的绘图技能。

3、建筑结构基础知识了解建筑结构的基本类型和特点，包括框架结构、剪力墙结构、钢结构等。

学习建筑结构的设计原理和方法，包括荷载传递、应力分布、稳定性等方面的知识。

4、建筑材料基础知识了解建筑材料的种类、性能和用途，包括混凝土、钢材、木材等。

学习建筑材料的选用和设计方法，包括材料的物理、化学和机械性能等方面的知识。

5、建筑识图实践通过实际项目案例，学习建筑图纸的阅读和理解方法，包括平面图、立面图、剖面图等。

学习如何在实际工程中应用建筑识图知识，如施工图的深化、机电专业的协同设计等。

三、教学重点和难点1、教学重点掌握建筑识图的基本原理和方法，包括建筑设计、结构、材料等方面的知识。

学习实际工程中建筑识图的应用，如施工图的深化、机电专业的协同设计等。

2、教学难点理解建筑设计的复杂性和多样性，掌握建筑图纸的阅读和理解方法。

掌握建筑结构的设计原理和方法，理解不同结构类型的特点和适用范围。

四、教学方法和建议1、理论结合实践：在教学过程中，注重理论联系实际，通过实际项目案例来加深学生对建筑识图的理解和应用。

2、多元化教学：采用多种教学方法，如课堂讲解、案例分析、小组讨论、实践操作等，以提高学生的学习兴趣和参与度。

建筑施工图识图教案一、教学目标1. 知识与技能：（1）能够识别和理解建筑施工图的基本元素和符号；（2）能够分析建筑施工图的布局和组成，了解建筑物的结构和构造；（3）能够解读建筑施工图中的尺寸和标注，理解施工图的设计意图。

2. 过程与方法：（1）通过观察和分析实际建筑施工图，培养学生的空间想象能力和图形识别能力；（2）通过实践操作，使学生能够运用专业软件绘制简单的建筑施工图；（3）通过团队合作，培养学生的沟通能力和协作精神。

3. 情感态度与价值观：（1）培养学生对建筑施工图的兴趣和热情，认识建筑施工图在建筑行业中的重要性；（2）培养学生细致、严谨的工作态度，提高学生的专业素养；（3）培养学生关爱生命、注重安全的意识，了解施工图对建筑质量和安全的影响。

二、教学内容1. 建筑施工图的基本元素和符号（1）平面图、立面图、剖面图、细部图的概念和区别；（2）常见的建筑施工图符号及其含义；（3）建筑施工图的图例和标注方法。

2. 建筑施工图的布局和组成（1）建筑施工图的常见布局形式；（2）建筑施工图的组成结构，包括平面图、立面图、剖面图、细部图等；（3）建筑施工图的视图关系和投影规律。

3. 建筑施工图的尺寸和标注（1）尺寸的分类和表示方法；（2）常见标注符号及其含义；（3）尺寸的换算和单位。

三、教学重点与难点1. 教学重点：（1）建筑施工图的基本元素和符号的识别与理解；（2）建筑施工图的布局和组成的分析；（3）建筑施工图的尺寸和标注的解读。

2. 教学难点：（1）建筑施工图符号的多样性和复杂性；（2）建筑施工图的布局和组成的理解；（3）尺寸和标注的解读与应用。

四、教学方法与手段1. 教学方法：（1）采用讲授法，讲解建筑施工图的基本元素、符号、布局和组成等内容；（2）采用案例分析法，分析实际建筑施工图，培养学生的空间想象能力和图形识别能力；（3）采用实践操作法，让学生运用专业软件绘制简单的建筑施工图；（4）采用团队合作法，培养学生的沟通能力和协作精神。

建筑系《建筑制图》课程实训指导书班级：姓名：学号：实训场地：绘图教室指导老师：2016 —2017 学年第二学期实训目的：学生在掌握了投影的基本理论和制图的基本知识以后，通过实训动手绘制能正确阅读和基本绘制房屋施工图，绘制的房屋施工图符合国家标准。

通过实训使学生具有完全读懂工程图纸的本领和一丝不苟的工作作风。

培养学生阅读建筑工程图样的实际操作能力，为他们将来从事各类与工程管理相关工作应具备的创新能力打下扎实的专业基础，同时本实训也能培养学生的整体素质。

实训项目如果自己是施工单位的技术人员，将要承建某商用住宅楼的施工任务，现有该工程的施工图纸一套。

首要任务是把图纸表达的内容完全读懂，以便后期指导施工。

1、识读一套建筑施工图纸，完成建筑施工图识读；2、识读一套结构施工图纸，完成结构施工图识读；二、实训的内容及要求通过实训，要求学生掌握绘图工具的正确使用方法，贯彻国标要求，要求学生独立完成绘制建筑施工图图样，具备基本的读图和识图能力，为后期的房屋建筑学等课程的学习奠定坚实的基础，同时为走向社会培养基本的绘制和阅读工程图作准备。

利用绘图工具完成以下建筑施工图的绘制和阅读：1）绘制建筑平面图：《建筑识图》第42页，A2幅面，比例1:100；2）绘制建筑立面图：《建筑识图》第47页，A2幅面，比例1:100；3）绘制建筑剖面图：《建筑识图》第51页，A2幅面，比例1:100；4）阅读《建筑识图》中第38页至第76页的一整套施工图。

实训地点：绘图教室实训所需材料：房屋施工图一套、实训任务书、绘图工具、图纸实训时间：一周（30个课时）实训考核办法：实训成绩=绘图质量50%+平时表现30%+实训报告填写质量20%实训项目一：识读建筑施工图一、建筑施工图部分识读作业一：图纸目录1.除包含本套建筑施工图的目录外，建议包括引用标准图册的图册号与图册名称。

2.建筑设计总说明包括工程设计的依据、批文；相关整体工程或相关配套工程的概括说明；建筑用料、门窗明细表以及其他未尽事宜。
