第十一章稳恒电流的磁场(一)作业解答

衡水学院 理工科专业 《大学物理B 》 稳恒磁场 习题解答一、填空题（每空1分）1、电流密度矢量的定义式为：dI j n dS ⊥=v v，单位是：安培每平方米（A/m 2） 。

2、真空中有一载有稳恒电流I 的细线圈，则通过包围该线圈的封闭曲面S 的磁通量? = 0 ．若通过S 面上某面元d Sv的元磁通为d ?，而线圈中的电流增加为2I 时,通过同一面元的元磁通为d ?＇，则d ?∶d ?＇= 1:2 。

3、一弯曲的载流导线在同一平面内，形状如图1(O 点是半径为R 1和R 2的两个半圆弧的共同圆心，电流自无穷远来到无穷远去)，则O 点磁感强度的大小是2020100444R IR IR IB πμμμ-+=。

4、一磁场的磁感强度为k c j b i a B ϖϖϖϖ++= (SI)，则通过一半径为R ，开口向z 轴正方向的半球壳表面的磁通量的大小为πR 2c Wb 。

5、如图2所示通有电流I 的两根长直导线旁绕有三种环路；在每种情况下，等于：对环路a ：d B l ⋅⎰v v Ñ=____μ0I __；对环路b ：d B l ⋅⎰vv Ñ=___0____； 对环路c ：d B l ⋅⎰v v Ñ =__2μ0I __。

6、两个带电粒子，以相同的速度垂直磁感线飞入匀强磁场，它们的质量之比是1∶4，电荷之比是1∶2，它们所受的磁场力之比是___1∶2__，运动轨迹半径之比是_____1∶2_____。

二、单项选择题（每小题2分）（ B ）1、均匀磁场的磁感强度B v垂直于半径为r 的圆面．今以该圆周为边线，作一半球面S ，则通过S 面的磁通量的大小为A. 2?r 2BB.??r 2BC. 0D. 无法确定的量（ C ）2、有一个圆形回路1及一个正方形回路2，圆直径和正方形的边长相等，二者中通有大小相等的电流，它们在各自中心产生的磁感强度的大小之比B 1 / B 2为A. B. C. D.（ D ）3、如图3所示，电流从a 点分两路通过对称的圆环形分路，汇合于b 点．若ca 、bd 都沿环的径向，则在环形分路的环心处的磁感强度A. 方向垂直环形分路所在平面且指向纸内B. 方向垂直环形分路所在平面且指向纸外C ．方向在环形分路所在平面内，且指向aD ．为零（ D ）4、在真空中有一根半径为R 的半圆形细导线，流过的电流为I ，则圆心处的磁感强度为A.R 140πμ B. R120πμ C ．0 D ．R140μ （ C ）5、如图4，边长为a 的正方形的四个角上固定有四个电荷均为q 的点电荷．此正方形以角速度??绕AC 轴旋转时，在中心O 点产生的磁感强度大小为B 1；此正方形同样以角速度??绕过O 点垂直于正方形平面的轴旋转时，在O 点产生的磁感强度的大小为B 2，则B 1与B 2间的关系为A. B 1 = B 2B. B 1 = 2B 2 C ．B 1 =21B 2 D ．B 1 = B 2 /4 （ B ）6、有一半径为R 的单匝圆线圈，通以电流I ，若将该导线弯成匝数N = 2的平面圆线圈，导线长度不变，并通以同样的电流，则线圈中心的磁感强度和线圈的磁矩分别是原来的 (A) 4倍和1/8． (B) 4倍和1/2． (C) 2倍和1/4． (D) 2倍和1/2． 三、判断题（每小题1分，请在括号里打上√或×）（ × ）1、电源的电动势是将负电荷从电源的负极通过电源内部移到电源正极时，非静电力作的功。

第十一章 稳恒电流的磁场（一）一、利用毕奥—萨法尔定律计算磁感应强度毕奥—萨法尔定律：304r rl Id B d⨯=πμ1.有限长载流直导线的磁场)cos (cos 4210ααπμ-=a I B ,无限长载流直导线a IB πμ20=半无限长载流直导线a IB πμ40=,直导线延长线上0=B2. 圆环电流的磁场232220)(2x R IR B +=μ，圆环中心R I B 20μ=，圆弧中心πθμ220•=R I B 电荷转动形成的电流：πωωπ22q q T q I ===【 】基础训练1、载流的圆形线圈(半径a 1 )与正方形线圈(边长a 通有相同电流I ．如图若两个线圈的中心O 1 、O 2处的磁感强度大小相同，则半径a 1与边长a 2之比a 1∶a 2为 (A) 1∶1 (B) π2∶1 (C) π2∶4 (D) π2∶8()82,,22135cos 45cos 244,221200020102121ππμπμμ===-⨯⨯⨯==a a B B a Ia IB a IB o o o o 得由【 】基础训练3、有一无限长通电流的扁平铜片，宽度为a ，厚度不计，电流I 在铜片上均匀分布，在铜片外与铜片共面，离铜片右边缘为b 处的P 点的磁感强度B的大小为(A))(20b a I+πμ． (B)b ba aI+πln20μ．(C) bb a b I +πln 20μ． (D) )2(0b a I +πμ．解法：b b a a I r dr a I r rdIdB dr aIdI a b b+======⎰⎰⎰+ln222dI B B B ,B d B ,2P ,)(dr r P 0000πμπμπμπμ的大小为：，的方向也垂直纸面向内据方向垂直纸面向内；根处产生的它在，电流为导线相当于一根无限长的直的电流元处选取一个宽度为点为在距离【 】自测提高2、通有电流I 的无限长直导线有如图三种形状，则P ，Q ，O 各点磁感强度的大小B P ，B Q ，B O 间的关系为 (A) B P > B Q > B O . (B) B Q > B P > B O ． B Q > B O > B P ． (D) B O > B Q > B P ． 解法：根据直线电流的磁场公式)cos (cos 4210θθπμ-=aIB 和圆弧电流产生磁场公式πθμ220⋅=a I B 可得 aI B P πμ20=、)221(2)221(4200+=+⨯=a I a I B Q πμπμ )21(2442000ππμμπμ+=+⨯=a I a I a I B O 【 】自测提高7、边长为a 的正方形的四个角上固定有四个电荷均为q 的点电荷．此正方形以角速度ω 绕AC 轴旋转时，在中心O 点产生的磁感强度大小为B 1；此正方形同样以角速度ω 绕过O 点垂直于正方形平面的轴旋转时，在O 点产生的磁感应强度的大小为B 2，则B 1与B 2间的关系为 (A) B 1 = B 2． (B) B 1 = 2B 2． (C) B 1 = 21B 2． (D) B 1 = B 2 /4． 解法：设正方形边长为a ,)22(a b b OC AO ===式中， ω 相同，所以每个点电荷随着正方形旋转时形成的等效电流相同， 为 πω2q I =当正方形绕AC 轴旋转时，一个点电荷在O 点产生的磁感应强度的大小为bIB 20μ=，实际AC 旋转产生电流，在O 点产生的总磁感小为b IbIB B 001222μμ=⨯==O 点产生的磁感应强度的大小为bIb IB B 0022244μμ=⨯== 故有122B B =基础训练12、一长直载流导线，沿空间直角坐标Oy 轴放置，电流沿y 正向．在原点O 处取一电流元l Id ，则该电流元在(a ，0，0)点处的磁感强度的大小为 ，方向为 。

第十一章 稳恒电流和稳恒磁场一 选择题1. 边长为l 的正方形线圈中通有电流I ，此线圈在A 点（如图）产生的磁感应强度B 的大小为（ ）A. l I μπ420B. lIμπ20 C .lIμπ20 D. 0 解：设线圈四个端点为ABCD ，则AB 、AD 线段在A 点产生的磁感应强度为零，BC 、CD 在A 点产生的磁感应强度由)cos (cos π4210θθμ-=dIB ，可得 lIl IB BC π82)2πcos 4π(cosπ400μμ=-=，方向垂直纸面向里lI l I B CD π82)2πcos 4π(cos π400μμ=-=，方向垂直纸面向里合磁感应强度 lIB B B CD BC π420μ=+=所以选（A ）2. 如图所示，有两根载有相同电流的无限长直导线，分别通过x 1=1、x 2=3的点，且平行于y 轴，则磁感应强度B 等于零的地方是：( )A. x =2的直线上B. 在x >2的区域C. 在x <1的区域D. 不在x 、y 平面上 解：本题选（A ）3. 图中，六根无限长导线互相绝缘，通过电流均为I ，区域Ⅰ、Ⅱ、Ⅲ、Ⅳ均为相等的正方形，哪一个区域指向纸内的磁通量最大？( )A. Ⅰ区域B. Ⅱ区域 C ．Ⅲ区域D ．Ⅳ区域E ．最大不止一个解：本题选（B ）选择题2图Ⅰ Ⅱ Ⅲ Ⅳ 选择题3图选择题1图4. 如图，在一圆形电流I 所在的平面内，选取一个同心圆形闭合回路L ，则由安培环路定理可知：（ ）A. ∮L B ·d l =0，且环路上任意一点B =0B. ∮L B ·d l =0，且环路上任意一点B ≠0C. ∮L B ·d l ≠0，且环路上任意一点B ≠0D. ∮L B ·d l ≠0，且环路上任意一点B =常量解：本题选（B ）5. 无限长直圆柱体，半径为R ，沿轴向均匀流有电流，设圆柱体内（r <R ）的磁感应强度为B i ，圆柱体外（r >R ）的磁感应强度为B e ，则有：（ ）A. B t 、B e 均与r 成正比B. B i 、B e 均与r 成反比C. B i 与r 成反比，B e 与r 成正比D. B i 与r 成正比，B e 与r 成反比解：导体横截面上的电流密度2πR IJ =，以圆柱体轴线为圆心，半径为r的同心圆作为安培环路，当r <R ，20ππ2r J r B i ⋅=⋅μ，20π2R IrB i μ=r <R ，I r B e ⋅=⋅0π2μ， rIB e π20μ=所以选（D ）6. 有三个质量相同的质点a 、b 、c ，带有等量的正电荷，它们从相同的高度自由下落，在下落过程中带电质点b 、c 分别进入如图所示的匀强电场与匀强磁场中，设它们落到同一水平面的动能分别为E a 、E b 、E c ，则（ ）A. E a <E b =E cB. E a =E b =E cC. E b >E a =E cD. E b >E c >E a解：由于洛伦兹力不做功，当它们落到同一水平面上时，对a 、c 只有重力做功， 则E a =E c ，在此过程中，对b 不仅有重力做功，电场力也要做正功，所以E b >E a =E c所以选（C ）7. 图为四个带电粒子在O 点沿相同方向垂直于磁力线射入均匀磁场后的偏转轨迹的照片，磁场方向垂直纸面向外，四个粒子的质量相等，电量大小也相等，则其中动能最大的带负电的粒子的轨迹是：( )A. OaB. ObC. Oc D . Od解：根据B F ⨯=v q ，从图示位置出发，带负选择题7图c dba B O• B× × × × × × Ea bc 选择题6图 选择题4图电粒子要向下偏转，所以只有Oc 、Od 满足条件，又带电粒子偏转半径Bqm R v=，22k 22qB m E R =∴，质量相同、带电量也相等的粒子，动能大的偏转半径大，所以选Oc 轨迹所以选（C ）8. 如图，一矩形样品，放在一均匀磁场中，当样品中的电流I 沿X 轴正向流过时，实验测得样品A 、A '两侧的电势差V A -V A '>0，设此样品的载流子带负电荷，则磁场方向为：（ ）A ． 沿X 轴正方向B ．沿X 轴负方向C ．沿Z 轴正方向D ．沿Z 轴负方向 解：本题选（C ）9. 长直电流I 2与圆形电流I 1共面，并与其一直径相重合如图（但两者间绝缘），设长直电流不动，则圆形电流将：（ ）A. 绕I 2旋转B. 向左运动C. 向右运动D. 向上运动E. 不动 解：圆形电流左半圆和右半圆受到长直电流安培力的方向均向右，所以圆形电流将向右运动所以选（C ）二 填空题1. 成直角的无限长直导线，流有电流I =10A ，在直角决定的平面内，距两段导线的距离都是a =20cm 处的磁感应强度B = 。

一、利用毕奥—萨法尔定律计算磁感应强度毕奥—萨法尔定律：304r rl Id B d⨯=πμ1.有限长载流直导线的磁场)cos (cos 4210ααπμ-=a I B ,无限长载流直导线a IB πμ20=半无限长载流直导线aIB πμ40=,直导线延长线上0=B2. 圆环电流的磁场232220)(2x R IR B +=μ，圆环中心R I B 20μ=，圆弧中心πθμ220∙=R I B电荷转动形成的电流：πωωπ22q q T q I === 【 】基础训练1、载流的圆形线圈(半径a 1 )与正方形线圈(边长a 通有相同电流I ．如图若两个线圈的中心O 1 、O 2处的磁感强度大小相同，则半径a 1与边长a 2之比a 1∶a 2为 (A) 1∶1 (B) π2∶1 (C) π2∶4 (D) π2∶8【 】基础训练3、有一无限长通电流的扁平铜片，宽度为a ，厚度不计，电流I 在铜片上均匀分布，在铜片外与铜片共面，离铜片右边缘为b 处的P 点的磁感强度B的大小为(A))(20b a I+πμ． (B)b ba aI+πln20μ．(C) b b a b I +πln 20μ． (D) )2(0b a I +πμ． 解法：【 】自测提高2、通有电流I 的无限长直导线有如图三种形状，则P ，Q ，O 各点磁感强度的大小B P ，B Q ，B O 间的关系为 (A) B P > B Q > B O . (B) B Q > B P > B O ． B Q > B O > B P ． (D) B O > B Q > B P ． 解法：根据直线电流的磁场公式和圆弧电流产生磁场公式可得【 】自测提高7、边长为a 的正方形的四个角上固定有四个电荷均为q 的点电荷．此正方形以角速度ω 绕AC 轴旋转时，在中心O 点产生的磁感强度大小为B 1；此正方形同样以角速度ω 绕过O 点垂直于正方形平面的轴旋转时，在O 点产生的磁感应强度的大小为B 2，则B 1与B 2间的关系为 (A) B 1 = B 2． (B) B 1 = 2B 2． (C) B 1 = 21B 2． (D) B 1 = B 2 /4． 解法：设正方形边长为a ω 相同，所以每个点电荷随着正方形旋转时形成的等效电流相同， 为当正方形绕AC 轴旋转时，一个点电荷在O 旋转产生电流，在O 点产生的总磁感小为O 点产生的磁感应强度的大小为基础训练12、一长直载流导线，沿空间直角坐标Oy 轴放置，电流沿y 正向．在原点O 处取一电流元l Id ，则该电流元在(a ，0，0)点处的磁感强度的大小为 ，方向为 。

做作业前请复习笔记、公式和例题 序号 姓名 __________ 学号 ____________基训：选择题：P194：1, 3, P195：4 , 填空题：P196：11，13, P197：20, 计算题： 21, 23， 自测：选择题：P199：4，P200：6，7，填空题： 12，计算题：P201：18，附加题：自测 P203： 28第十一章 稳恒电流的磁场基础训练一. 选择题:［ D ］1. 载流的圆形线圈(半径a 1 )与正方形线圈(边长a 2 )通有相同电流I ．若两个线圈的中心O 1 、O 2处的磁感强度大小相同，则半径a 1与边长a 2之比a 1∶a 2为 (A) 1∶1 (B) π2∶1 (C)π2∶4 (D)π2∶8【提示】：000121223(coscos)4,244842III a B B a a a a μμππππ==-⨯=∴=⋅正圆，［ B ］3.有一无限长通电流的扁平铜片，宽度为a ，厚度不计，电流I 在铜片上均匀分布，在铜片外与铜片共面，离铜片右边缘为b 处的P 点(如图)的磁感强度B的大小为(A) )(20b a I+πμ． (B) b b a a I +πln 20μ．(C) b b a b I +πln 20μ． (D) )2(0b a I+πμ．【提示】：建立如图坐标,取任意x 处宽度为dx 的电流元dI ’=Idx/a, 0000'ln 2()2()2adI IdxI a bB a b x a a b x a bμμμπππ+===+-+-⎰⎰［ D ］4. 如图11-26，两根直导线ab 和cd 沿半径方向被接到一个截面处处相等的铁环上，稳恒电流I 从a 端流入而从d 端流出，则磁感强度B沿图中闭合路径L 的积分d LB l ⋅⎰vv Ñ 等于(A)I 0μ． (B)I 031μ． (C) 4/0I μ． (D) 3/20I μ．【提示】001112212L 01211211I R I R R R 222()33LLB dl I I I l l l I I I I I IB dl s s sμμμρρρ⋅===∴==-=∴⋅=∑⎰⎰r r r r ÑÑ内，而，其中，为两条支路的电阻。

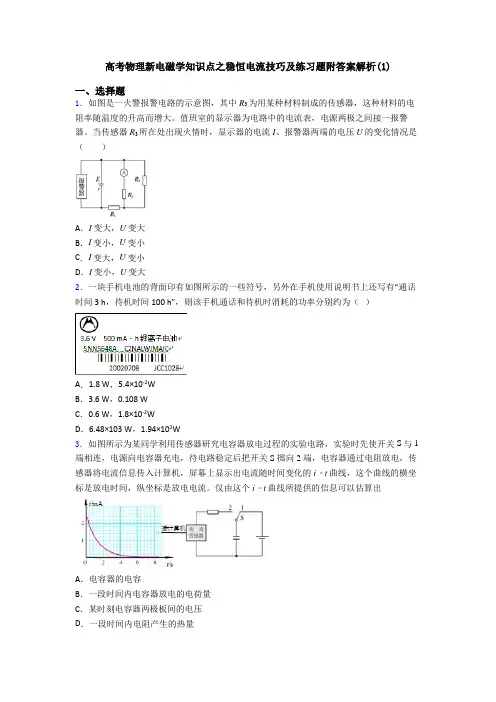

高考物理新电磁学知识点之稳恒电流技巧及练习题附答案解析(1)一、选择题1．如图是一火警报警电路的示意图，其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。

值班室的显示器为电路中的电流表，电源两极之间接一报警器。

当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大2．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3 h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为（）A．1.8 W，5.4×10-2WB．3.6 W，0.108 WC．0.6 W，1.8×10-2WD．6.48×103 W，1.94×102W3．如图所示为某同学利用传感器研究电容器放电过程的实验电路，实验时先使开关S与1 端相连，电源向电容器充电，待电路稳定后把开关S 掷向2 端，电容器通过电阻放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i﹣t曲线，这个曲线的横坐标是放电时间，纵坐标是放电电流。

仅由这个i﹣t曲线所提供的信息可以估算出A．电容器的电容B．一段时间内电容器放电的电荷量C．某时刻电容器两极板间的电压D．一段时间内电阻产生的热量4．图中小灯泡的规格都相同，两个电路中的电池也相同。

实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。

对这一现象的分析正确的是（）A．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D．并联导致电源电动势变小，因此灯泡亮度变暗5．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动6．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。

第11章稳恒磁场习 题一 选择题11-1 边长为l 的正方形线圈，分别用图11-1中所示的两种方式通以电流I 〔其中ab 、cd 与正方形共面〕，在这两种情况下，线圈在其中心产生的磁感应强度的大小分别为：[ ]〔A 〕10B =，20B = 〔B 〕10B =，02IB lπ= 〔C〕01IB lπ=，20B = 〔D〕01I B l π=，02IB lπ=答案：C解析：有限长直导线在空间激发的磁感应强度大小为012(cos cos )4IB dμθθπ=-，并结合右手螺旋定那么判断磁感应强度方向，按照磁场的叠加原理，可计算01IB lπ=，20B =。

故正确答案为〔C 〕。

11-2 两个载有相等电流I 的半径为R 的圆线圈一个处于水平位置，一个处于竖直位置，两个线圈的圆心重合，如图11-2所示，那么在圆心O 处的磁感应强度大小为多少? [ ]〔A 〕0 〔B 〕R I 2/0μ〔C 〕R I 2/20μ〔D 〕R I /0μ 答案：C解析：圆线圈在圆心处的磁感应强度大小为120/2B B I R μ==，按照右手螺旋定习题11-1图习题11-2图那么判断知1B 和2B 的方向相互垂直，依照磁场的矢量叠加原理，计算可得圆心O处的磁感应强度大小为0/2B I R =。

11-3 如图11-3所示，在均匀磁场B 中，有一个半径为R 的半球面S ，S 边线所在平面的单位法线矢量n 与磁感应强度B 的夹角为α，那么通过该半球面的磁通量的大小为[ ]〔A 〕B R 2π〔B 〕B R 22π〔C 〕2cos R B πα〔D 〕2sin R B πα 答案：C解析：通过半球面的磁感应线线必通过底面，因此2cos m B S R B παΦ=⋅=。

故正确答案为〔C 〕。

11-4 如图11-4所示，在无限长载流直导线附近作一球形闭合曲面S ，当曲面S 向长直导线靠近时，穿过曲面S 的磁通量ΦB 将如何变化？[]〔A 〕Φ增大，B 也增大〔B 〕Φ不变，B 也不变 〔C 〕Φ增大，B 不变〔D 〕Φ不变，B 增大 答案：D解析：根据磁场的高斯定理0SBdS Φ==⎰，通过闭合曲面S 的磁感应强度始终为0，保持不变。

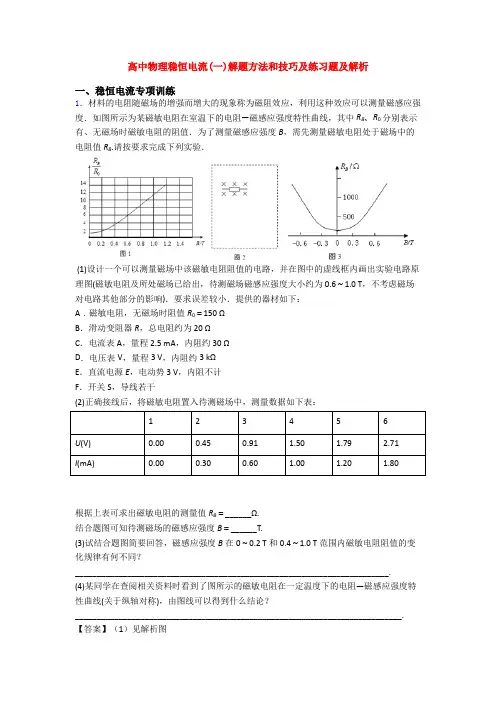

高中物理稳恒电流(一)解题方法和技巧及练习题及解析一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．要描绘某电学元件（最大电流不超过６mＡ，最大电压不超过７Ｖ）的伏安特性曲线，设计电路如图，图中定值电阻Ｒ为１ＫΩ，用于限流；电流表量程为１０mＡ，内阻约为５Ω；电压表（未画出）量程为１０Ｖ，内阻约为１０ＫΩ；电源电动势Ｅ为１２Ｖ，内阻不计。

衡水学院理工科专业《大学物理B 》稳恒磁场习题解答 【1 】一.填空题（每空1分）1.电流密度矢量的界说式为：dIj n dS ⊥=,单位是：安培每平方米（A/m2）. 2.真空中有一载有稳恒电流I 的细线圈,则经由过程包抄该线圈的关闭曲面S 的磁通量=0 ．若经由过程S 面上某面元d S 的元磁通为d,而线圈中的电流增长为2I 时,经由过程统一面元的元磁通为d ＇,则d ∶d ＇=1:2 .3.一曲折的载流导线在统一平面内,外形如图1(O 点是半径为R1和R2的两个半圆弧的配合圆心,电流自无限远来到无限远去),则O 点磁感强度的大小是2020100444R IR IR IB πμμμ-+=.4.一磁场的磁感强度为k c j b i a B++= (SI),则经由过程一半径为R,启齿向z 轴正偏向的半球壳概况的磁通量的大小为πR2cWb. 5.如图2所示通有电流I 的两根长直导线旁绕有三种环路;在每种情形下,等于： 对环路a ：d B ⋅⎰=____μ0I__;对环路b ：d B ⋅⎰=___0____; 对环路c ：d B ⋅⎰=__2μ0I__.6.两个带电粒子,以雷同的速度垂直磁感线飞入匀强磁场,它们的质量之比是1∶4,电荷之比是1∶2,它们所受的磁场力之比是___1∶2__,活动轨迹半径之比是_____1∶2_____. 二.单项选择题（每小题2分）（ B ）1.平均磁场的磁感强度B 垂直于半径为r 的圆面．今以该圆周为边线,作一半球面S,则经由过程S 面的磁通量的大小为（ C ）2.有一个圆形回路1及一个正方形回路2,圆直径和正方形的边长相等,二者中通有大小相等的电流,它们在各自中间产生的磁感强度的大小之比B1 / B2为（D ）3.如图3所示,电流从a 点分两路经由过程对称的圆环形分路,会合于b 点．若ca.bd 都沿环的径向,则在环形分路的环心处的磁感强度A. 偏向垂直环形分路地点平面且指向纸内B. 偏向垂直环形分路地点平面且指向纸外C ．偏向在环形分路地点平面内,且指向aD ．为零（ D ）4.在真空中有一根半径为R 的半圆形细导线流过的电流为I,则圆心处的磁感强度为 A.R 140πμ B. R120πμ C ．0D ．R 140μ （ C ）5.如图4,边长为a 的正方形的四个角上固定有四个电荷均为q 的点电荷．此正方形以角速度绕AC 轴扭转时,在中间O 点产生的磁感强度大小为B1;此正方形同样以角速度绕过O 点垂直于正方形平面的轴扭转时,在O 点产生的磁感强度的大小为B2,则B1与B2间的关系为A. B1= B2B. B1= 2B2C ．B1=21B2D ．B1= B2 /4O IR 1 R 2图1b⊗ ⊙ cI I c a图2c I db a图3A CqqqqO图4（B ）6.有一半径为R 的单匝圆线圈,通以电流I,若将该导线弯成匝数N = 2的平面圆线圈,导线长度不变,并通以同样的电流,则线圈中间的磁感强度和线圈的磁矩分离是本来的 (A) 4倍和1/8． (B) 4倍和1/2． (C) 2倍和1/4．(D) 2倍和1/2． 三.断定题（每小题1分,请在括号里打上√或×）（ × ）1.电源的电动势是将负电荷从电源的负极经由过程电源内部移到电源正极时,非静电力作的功. （ √ ）2.磁通量m SB dS φ=⋅⎰的单位为韦伯.（ × ）3.电流产生的磁场和磁铁产生的磁场性质是有区此外. （ × ）4.电动势用正.负来暗示偏向,它是矢量.（ √ ）5.磁场是一种特别形态的物资,具有能量.动量和电磁质量等物资的根本属性. （ × ）6.知足0m SB dS φ=⋅=⎰的面积上的磁感应强度都为零.四.简答题（每小题5分）1.在统一磁感应线上,各点B 的数值是否都相等？为何不把感化于活动电荷的磁力偏向界说为磁感应强度B的偏向？答：在统一磁感应线上,各点B 数值一般不相等.（2分）因为磁场感化于活动电荷的磁力偏向不但与磁感应强度B 的偏向有关,并且与电荷速度偏向有关,即磁力偏向其实不是独一由磁场决议的,所以不把磁力偏向界说为B 的偏向.（3分）2.写出法拉第电磁感应定律的数学表达式,解释该表达式的物理意义. 答：法拉第电磁感应定律的数学表达式r lS BE dl dS t∂⋅=-⋅∂⎰⎰（2分） 物理意义：（1）感生电场是由变更的磁场激发的;（1分）（2）感生电场r E 与Bt∂∂组成左手螺旋关系;（1分）（3）右侧的积分面积S 为左侧积分路径L 包抄的面积.（1分）五.盘算题（每题10分,写出公式.代入数值.盘算成果.）1.如图5所示,AB.CD 为长直导线,BC 为圆心在O 点的一段圆弧形导线,其半径为R.若通以电流I,求O 点的磁感应强度. 解：如图所示,O 点磁场由AB .C B.CD 三部分电流产生．个中AB 产生01=B（1分）CD 产生RIB 1202μ=,（2分）偏向垂直向里（1分）CD 段产生)231(2)60sin 90(sin 24003-πμ=-πμ=︒︒R I R I B ,（2分）偏向⊥向里（1分）∴)6231(203210ππμ+-=++=R I B B B B ,（2分）偏向⊥向里．（1分） 2.如图6所示.半径为R 的平均带电圆盘,面电荷密度为σ.当盘以角速度ω绕个中间轴OO '扭转时,求盘心O 点的B 值.解法一：当带电盘绕O 轴迁移转变时,电荷在活动,因而产生磁场.可将圆盘算作很多齐心圆环的组合,而每一个带电圆环迁移转变时相当图5于一圆电流.以O 为圆心,r 为半径,宽为dr 的圆环,此环上电量rdr ds dq πσσ2⋅==（2分）此环迁移转变时,其等效电流rdr dq dI ωσπω=⋅=2（3分） 此电流在环心O 处产生的磁感应强度大小2200drrdIdB ωσμμ==（2分）其偏向沿轴线,是以全部圆盘在盘心O 处产生的磁感应强度大小是R dr dBB Rωσμωσμ0002121==⎰⎰（3分） 解法二：依据活动电荷的磁场公式304r rv q B ⨯=πμ,（2分）求解,在圆盘上取一半径为r,宽为dr 的圆环,电量rdr dq πσ2=,ωr v =（2分）dr rdr r r dq r dB 22440020σωμπσπωμπωμ=⋅==（3分）偏向垂直于盘面向上,同样RqRdr dB B Rπωμωσμσωμ2220000====⎰⎰（3分） 3.图7所示,在一长直载流导线旁有一长为L 导线ab,其上载电流分离为I1和I2,a 端到直导线距离为d 求当导线ab 与长直导线垂直,求ab 受力.解：取如图8所示坐标系直导线在距其为x 处,产生的磁场xI B πμ210=（2分） 其偏向垂直低面向里,电流之I2dx 受安培力大小为dx xI I Bdx I df πμ22102==（3分） df 偏向垂直向上,且各电流之受力偏向雷同,（2分）故,ab 受力为012012ln22d L LdI I I I d Lf df dx x dμμππ++===⎰⎰（3分） 4.一长直导线通有电流120A I =,旁边放一导线ab,个中通有电流210A I =,且两者共面,如图8所示.求导线ab 所受感化力对O 点的力矩.解：如图9所示,在ab 上取r d ,它受力ab F ⊥d 向上,（2分）大小为rI rI F πμ2d d 102=（2分） F d 对O 点力矩F r M⨯=d （2分）图6I 1I2dL图7Md 偏向垂直纸面向外,大小为r I I F r M d 2d d 210πμ==（2分） ⎰⎰-⨯===ba bar II M M 6210106.3d 2d πμm N ⋅（2分）5.两平行长直导线相距d=40cm,每根导线载有I1=I2=20A 如图10所示.求： ⑴两导线地点平面内与该两导线等距的一点A 处的磁感应强度; ⑵经由过程图中斜线所示面积的磁通量.(r1=r3=10cm,l=25cm)解: （1）图中的A 点的磁场122222O O A I I B d d μμππ=+⎛⎫⎛⎫ ⎪ ⎪⎝⎭⎝⎭()512124010O O OI I I I T d d dμμμπππ-=+=+=⨯（4分） （2）在正方形中距中间x 处,取一窄条ds ldx =,则经由过程ds 的磁通量m d B ldx φ=()1222O O I I ldxx d z μμππ⎛⎫=+ ⎪ ⎪-⎝⎭ 122O l I I dx x d x μπ⎛⎫=+ ⎪-⎝⎭（3分）31122d r O m m r l I I d dx x d x μφφπ-⎛⎫==+ ⎪-⎝⎭⎰⎰311213ln ln 2O l d r d r I I r r μπ⎛⎫--=+ ⎪⎝⎭ ()121ln 2O l d n I I r μπ⎛⎫-=+ ⎪⎝⎭6111ln 2.210O l d r I wb r μπ--==⨯（3分） 6.已知磁感应强度B=2.0Wb ·m －2的平均磁场, 偏向沿X 轴正偏向,如图11所示,试求：（1） 经由过程abcd 面的磁通量; （2） 经由过程图中befc 面的磁通量; （3）经由过程图中aefd 面的磁通量. 解:（1）经由过程abcd 面的磁通量mabcd abcd B S φ= 2.00.40.3=⨯⨯ 0.24wb =（4分）（2）经由过程ebfc 面的磁通量,因为B 线擦过此面 故0mbdfc φ=（3分）（3）经由过程aefd 面的磁通量图110.24 maefd mabcd wbφφ==（3分）。

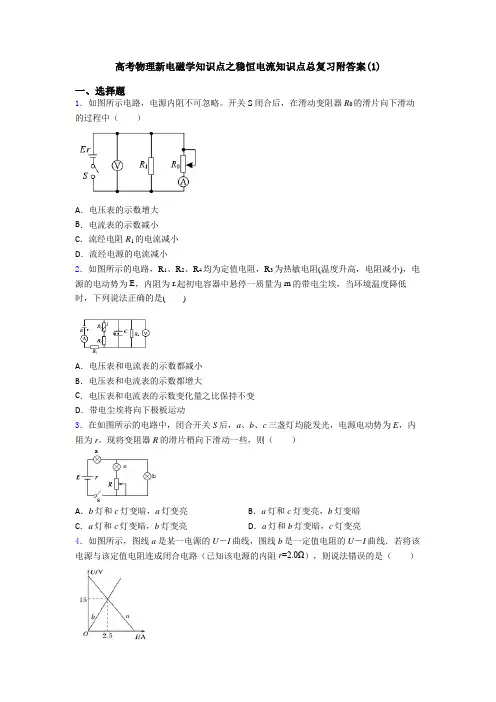

高考物理新电磁学知识点之稳恒电流知识点总复习附答案(1)一、选择题1．如图所示电路，电源内阻不可忽略。

开关S闭合后，在滑动变阻器R0的滑片向下滑动的过程中（）A．电压表的示数增大B．电流表的示数减小C．流经电阻R1的电流减小D．流经电源的电流减小2．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动3．在如图所示的电路中，闭合开关S后，a、b、c三盏灯均能发光，电源电动势为E，内阻为r。

现将变阻器R的滑片稍向下滑动一些，则（）A．b灯和c灯变暗，a灯变亮B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮4．如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U－I曲线．若将该电源与该定值电阻连成闭合电路（已知该电源的内阻r=2.0Ω），则说法错误的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC．将2只这种电阻串联作为外电阻，电源输出功率最大D．将3只这种电阻并联作为外电阻，电源输出功率最大5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则下列说法错误的是A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数变大，电流表示数变小C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU6．硅光电池是一种太阳能电池，具有低碳环保的优点。

如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象，图线b是某电阻R的U−I图象。

在该光照强度下将它们组成闭合回路时，下列说法中正确的是（）A．硅光电池的电动势大于3.6VB．硅光电池的总功率为0.4WC．硅光电池的内阻消耗的热功率为0.32WD．若将R换成阻值更大的电阻（光照不变），电源效率将减小7．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗8．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A、B两灯亮度的变化情况为( )A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮,B灯变暗D．A灯变暗,B灯变亮9．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

高考物理最新电磁学知识点之稳恒电流图文答案(1)一、选择题1．如图所示，电源电动势6V E =，内电阻0.5r =Ω，变阻器1R 的最大电阻m 5.0R =Ω，2 1.5R =Ω，341000R R ==Ω，平行板电容器C 的两金属板水平放置。

开关S 与a 接触，电路稳定后（ ）A ．电源的最大输出功率为18WB ．1R 增大时，电容器的带电量减少C ．1R 的阻值增大时，2R 两端的电压增大D ．当开关接向b 至电路稳定过程中，流过3R 的电流方向为d c →2．如图所示为某同学利用传感器研究电容器放电过程的实验电路，实验时先使开关S 与1 端相连，电源向电容器充电，待电路稳定后把开关S 掷向2 端，电容器通过电阻放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i ﹣t 曲线，这个曲线的横坐标是放电时间，纵坐标是放电电流。

仅由这个i ﹣t 曲线所提供的信息可以估算出A ．电容器的电容B ．一段时间内电容器放电的电荷量C ．某时刻电容器两极板间的电压D ．一段时间内电阻产生的热量3．图中小灯泡的规格都相同，两个电路中的电池也相同。

实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。

对这一现象的分析正确的是（ ）A．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D．并联导致电源电动势变小，因此灯泡亮度变暗4．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。

图示表格是某品牌电动机铭牌的部分参数，据此信息，下列说法中正确的是（）A．该电动机的发热功率为1100WB．该电动机转化为机械能的功率为1100WC．该电动机的线圈电阻R为8.8ΩD．该电动机正常工作时每分钟对外做的功为46.610J5．如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U－I曲线．若将该电源与该定值电阻连成闭合电路（已知该电源的内阻r=2.0Ω），则说法错误的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC．将2只这种电阻串联作为外电阻，电源输出功率最大D．将3只这种电阻并联作为外电阻，电源输出功率最大6．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗7．如图所示的电路，闭合开关S后，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略．现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是（）A．a灯变亮，b灯和c灯变暗B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮8．如图为某扫地机器人，已知其工作的额定电压为15V，额定功率为30W，充电额定电压为24V，额定电流为0.5A，电池容量为2000mAh，则下列说法中错误的是（）A．电池容量是指电池储存电能的大小B．机器人充满电后连续工作时间约为1hC．机器人正常工作时的电流为2AD．机器人充满电大约需要4h9．如图所示，用粗细均匀的同种金属导线制成的两个正方形单匝线圈a、b，垂直放置在磁感应强度为B的匀强磁场中，a的边长为L，b的边长为2L。

稳恒磁场习题答案稳恒磁场习题答案磁场是物理学中一个重要的概念，它在我们日常生活中扮演着重要的角色。

稳恒磁场习题是物理学中常见的练习题，通过解答这些习题，我们可以更好地理解磁场的性质和应用。

下面是一些常见的稳恒磁场习题及其答案，希望对大家的学习有所帮助。

1. 一根长直导线产生的磁场强度与距离的关系是怎样的？答：根据安培定律，长直导线产生的磁场强度与距离成反比关系。

即磁场强度随着距离的增加而减小。

2. 一根长直导线中心点的磁场强度为B，如果将导线弯成一个半径为r的圆环，中心点的磁场强度会发生怎样的变化？答：当将导线弯成一个半径为r的圆环后，中心点的磁场强度会变为零。

这是因为在圆环的中心点，由于对称性的原因，导线上的每一段磁场强度都会相互抵消，最终导致中心点的磁场强度为零。

3. 一个平面线圈中心的磁场强度与电流的关系是怎样的？答：根据比奥-萨伐尔定律，平面线圈中心的磁场强度与电流成正比关系。

即磁场强度随着电流的增加而增加。

4. 一个平面线圈中心的磁场强度与线圈的面积的关系是怎样的？答：一个平面线圈中心的磁场强度与线圈的面积成正比关系。

即磁场强度随着线圈的面积的增加而增加。

5. 一个平面线圈中心的磁场强度与距离的关系是怎样的？答：一个平面线圈中心的磁场强度与距离成反比关系。

即磁场强度随着距离的增加而减小。

6. 一个匀强磁场中，一个带电粒子的运动轨迹是怎样的？答：在一个匀强磁场中，一个带电粒子的运动轨迹是一个半径为r的圆。

这是因为带电粒子在匀强磁场中受到洛伦兹力的作用，该力垂直于带电粒子的速度和磁场方向，导致粒子做圆周运动。

7. 在一个匀强磁场中，一个带电粒子的运动速度对轨道半径的影响是怎样的？答：在一个匀强磁场中，一个带电粒子的运动速度对轨道半径没有影响。

这是因为带电粒子的运动速度只会影响圆周运动的周期，而不会影响圆周运动的半径。

8. 一个匀强磁场中，一个带电粒子的运动轨迹会受到哪些因素的影响？答：一个匀强磁场中，一个带电粒子的运动轨迹受到带电粒子的电荷量、质量、速度以及磁场的强度和方向的影响。

稳恒电流的磁场一、判断题3、设想用一电流元作为检测磁场的工具，若沿某一方向，给定的电流元l d I0放在空间任意一点都不受力，则该空间不存在磁场。

×4、对于横截面为正方形的长螺线管，其内部的磁感应强度仍可用nI 0μ表示。

√5、安培环路定理反映了磁场的有旋性。

×6、对于长度为L 的载流导线来说，可以直接用安培定理求得空间各点的B。

×7、当霍耳系数不同的导体中通以相同的电流，并处在相同的磁场中，导体受到的安培力是相同的。

×8、载流导体静止在磁场中于在磁场运动所受到的安培力是相同的。

√9、安培环路定理Il d B C 0μ=∙⎰中的磁感应强度只是由闭合环路内的电流激发的。

×10、在没有电流的空间区域里，如果磁感应线是一些平行直线，则该空间区域里的磁场一定均匀。

√二、选择题1、把一电流元依次放置在无限长的栽流直导线附近的两点A 和B ，如果A 点和B 点到导线的距离相等，电流元所受到的磁力大小（A ）一定相等 （B ）一定不相等（C ）不一定相等 （D ）A 、B 、C 都不正确 C2、半径为R 的圆电流在其环绕的圆内产生的磁场分布是： （A ）均匀的 （B ）中心处比边缘处强 （C ）边缘处比中心处强 （D ）距中心1/2处最强。

C3、在均匀磁场中放置两个面积相等而且通有相同电流的线圈，一个是三角形，另一个是矩形，则两者所受到的（A ）磁力相等，最大磁力矩相等 （B ）磁力不相等，最大磁力矩相等 （C ）磁力相等，最大磁力矩不相等 （D ）磁力不相等，最大磁力矩不相等 A4、一长方形的通电闭合导线回路，电流强度为I ，其四条边分别为ab 、bc 、cd 、da 如图所示，设4321B B B B 及、、分别是以上各边中电流单独产生的磁场的磁感应强度，下列各式中正确的是：LI()()121101111234000C C C A B dl I B B dl C B B dl D B BB B dl Iμμ⋅=⋅=+⋅=+++⋅=⎰⎰⎰⎰（）（）（）（）A5、两个载流回路，电流分别为121I I I 设电流和单独产生的磁场为1B,电流2I 单独产生的磁场为2B ,下列各式中正确的是：（A ）()21012C B dl I I μ⋅=+⎰（B ）1202C B dl I μ⋅=⎰（C ）()()112012C B B dlI I μ+⋅=+⎰（D ）()()212012C B B dlI I μ+⋅=+⎰ D 6、半径为R 的均匀导体球壳，内部沿球的直线方向有一载流直导线，电线I 从A 流向B 后，再沿球面返回A 点，如图所示下述说法中正确的是：（A ）在AB 线上的磁感应强度0=B（B ）球外的磁感应强度0=B（C ）只是在AB 线上球内的部分感应强度0=B（D ）只是在球心上的感应强度0=BA7、如图所示，在载流螺线管的外面环绕闭合路径一周积分ld B L ∙⎰等于（A ）0 （B ）nI 0μ（C ）20nIμ （D ）I 0μD8、一电量为q 的点电荷在均匀磁场中运动，下列说法正确的是 （A ）只要速度大小相同，所受的洛伦兹力就相同。

13 稳恒电流、稳恒磁场习题解答一、选择题1、 沿x 方向的电流产生的磁感应强度：T yI B 67011052.0251042--⨯=⋅⋅⨯==πππμ 方向沿着z 轴正向沿y 方向的电流产生的磁感应强度： T yI B 6702105.24.0251042--⨯=⋅⋅⨯==πππμ 方向沿着z 轴负向T B B B 621105.2-⨯=-= 方向沿着z 轴正向2、1012a I B μ=2020222)145cos 45(cos 2/44a Ia I B πμπμ=︒-︒⋅=由于 21B B = 所以 8:2:21π=a a3、由安培环路定理得：NI l d H l =⋅⎰ 则 r NIH π2= rNI H B πμμ200==2102/2/0ln2212D D h NI dr h rNI s d B D D ⋅⋅=⋅⋅=⋅=⎰⎰πμπμφ4、aev Te t q I π2=== T aevaIB 5200105.1242-⨯===πμμ5、导线1的左端与导线2的右端到o 点的距离不同，则21B B ≠，即021≠+B B由于a、b 两端的电压相等，cb ac ab I I I 22==，所以，03=B ，而0321≠++=B B B B6、ebmv R = B A v v 2= 则B A R R 2= eBm T π2=所以B A T T =7、 由于DIB R V H = 则 IBVD R H =8、略。

二、填空题1、4.0×1010个； 2、单位正电荷沿闭合回路移动一周时，非静电力所作的功；⎰⋅=电源内l d E k ε；由负极指向正极； 3、 Rih πμ20； 4、0； 5、2.197×10-6Wb;6、 22R B π-； 7、7.59×10-2m ； 8、1:11、lnec rnec Tne I ===π2 )(10410个⨯==eclI n2、略3、先把狭缝补全，并假设其电流密度与圆筒的一样，由整个圆筒得对称性得，0=B再假设在狭缝处有一反向电流，其电流密度为i -，则狭缝在管轴线上的RihB πμ20=4、由A 、C 两端的电压相等：221122112211θθI I l I l I R I R I UAC=⇒=⇒==rI rI B πθμμ42110101==rI rI B πθμμ42220202==所以021=-B B5、由对称性得：Wb r r r Il dr l r I s d B r r r612100102.2ln 22222211-+⨯=+⋅=⋅⋅=⋅=⎰⎰πμπμφ6、由于⎰=⋅0s d B，则圆盘的磁通量： 22B R s d B π＝圆盘⎰⋅ ， 所以任意曲面S 的磁通量为： 22BR s d B S π-⋅⎰＝7、m eBmv R 21059.7-⨯==8、rIB πμ20=2ln 220201πμπμφIldr l rIs d B aa=⋅⋅=⋅=⎰⎰2ln 2204202πμπμφIldr l rIs d B aa=⋅⋅=⋅=⎰⎰所以1:1:21=φφ三、计算题1、解：两半无限长载流直导线在O 点产生的磁感应强度为：01=B ；四分之一圆周载流导线在O 点产生的磁感应强度为：RIB 802μ=，方向垂直纸面向外；故：此载流导线在0点产生的磁场为： RIB 802μ=2、解：取坐标轴如图所示，将半球分割成无数薄圆盘片，圆周单位长度的线圈匝数为θπθπd NRd RNdN 22==当线圈通电流I 时，该薄圆盘片上电流在球心O 处产生的磁感应强度大小为dNy x IxdB 232220)(2+=μπθμθπμRNI d Ny x IxdB 20232220cos 2)(2=+=由于每个薄圆盘片上电流在球心O 产生的磁感应强度方向一致，故 ⎰⎰===0204cos πμθπθμRNI d RNI dB B磁感应强度的方向由电流的流向决定，沿y 轴正向或负向。
