学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题（从给出的A、B、C、D中选一个答案）1普通平键联结的主要用途是使轴与轮毂之间。
A沿轴向固定并传递轴向力B沿轴向可作相对滑动并具有导向作用C沿周向固定并传递转矩D安装与拆卸方便2键的剖面尺寸通常是根据按标准选择。
A 传递转矩的大小B 传递功率的大小C 轮毂的长度D轴的直径3键的长度主要是根据来选择。
A传递转矩的大小B轮毂的长度C轴的直径4 能够构成紧键联结的两种键是。
A 楔键和半圆键B平键和切向键C半圆键和切向键D楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。
A轴上键槽的底面B轮毂上键槽的底面C键槽的侧面6 楔键联结的主要缺点是。
A键的斜面加工困难B键安装时易损坏C键装入键槽后，在轮毂中产生初应力D轴和轴上的零件对中性差7切向键联结的斜度是做在上。
A轮毂键槽的底面B轴的键槽底面(3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。
A 90ºB 120ºC 135ºD 180º9半圆键联结的主要优点是。
A对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

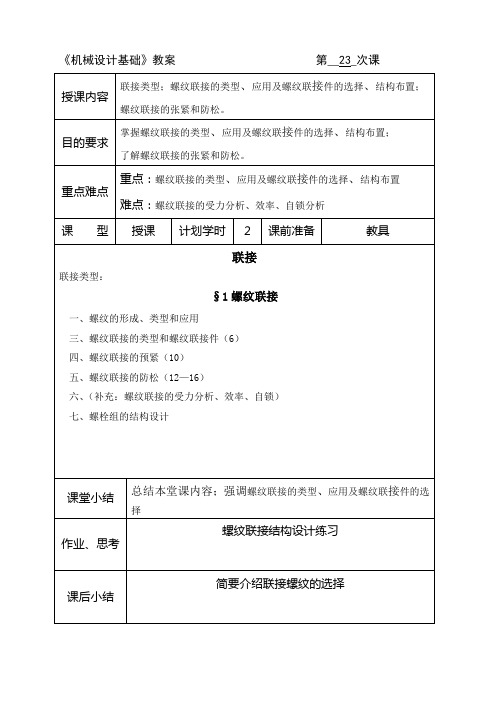

章节名称螺纹连接及螺旋传动授课形式讲授课时3班级电气、机电教学目的了解螺纹的应用和分类、代号教学重点1、了解螺纹及主要参数；2、机械制造常用螺纹及螺纹联接的基本类型3、提高螺栓联接强度的措施4、螺旋传动的类型、特点及应用教学难点1、螺纹联接的预紧和防松手段2、螺栓联接的强度计算与校核辅助手段模型或多媒体辅助教学过程及说明;★教具演示并导入新课：（讲解相关理论知识）螺纹联接:利用螺纹零件将两个或两个以上的零件相对固定起来的联接。
螺旋传动:利用螺纹零件将回转运动变为直线运动，从而传递运动或动力的装置.一、螺纹的形成二、螺纹的类型1、按线数分在圆柱体上沿一条螺旋线切制的螺纹，称为单线螺纹。
也可沿二条、三条螺旋线分别切制出双线螺纹和三线螺纹。
单线螺纹主要用于联接，多线螺纹主要用于传动。
2、按螺旋线绕行方向按螺旋线绕行方向的不同，又有右旋螺纹和左旋螺纹之分。
通常采用右旋螺纹，左旋螺纹仅用于有特殊要求的场合。
3、位置分螺纹有外螺纹和内螺纹之分。
在圆柱体外表面上形成的螺纹，称为外螺纹，在圆孔的表面上形成的螺纹，称为内螺纹。
普通螺纹又有粗牙和细牙两种。
公称直径相同时，细牙螺纹的螺距小，升角小，自锁性好，螺杆强度较高，适用于受冲击、振动和变载荷的联接以及薄壁零件的联接。
细牙螺纹比粗牙螺纹的耐磨性差，不宜经常拆卸，故生产实践中广泛使用粗牙螺纹。
三、螺纹的主要参数螺纹的主要参数：(1)大径(d、D)——螺纹的最大直径。
对外螺纹是牙顶圆柱直径(d)，对内螺纹是牙底圆柱直径(D)。
标准规定大径为螺纹的公称直径。
(2)小径(d1、D1)——螺纹的最小直径。
对外螺纹是牙底圆柱直径(d1)，对内螺纹是牙顶圆柱直径(D1)。
(3)中径(d2、D2)——处于大径和小径之间的一个假想圆柱直径，该圆柱的母线位于牙型上凸起(牙)和沟槽(牙间)宽度相等处。
此假想圆柱称为中径圆柱。
(4)螺距(P)——在中径线上，相邻两牙在中径线上对应两点间的轴向距离。
§2 螺纹联接Screw joints§2-1 联接类型和螺纹联接简介Types of the joints and screw joints§2-2 螺纹联接的拧紧和防松Tightening and preventing unscrewing of screw joints§2-3 螺纹组联接的受力分析Forces in group of screw joints§2-4 单个螺栓强度计算Strength calculations for a bolt§2-5 提高螺栓联接强度的措施Measures of increasing joint strength of bolts螺纹联接设计实例Design example of screw joint§2-1 联接类型和螺纹联接简介Types of the joints and screw joints联接类型Types of the joints螺纹联接简介和应用Screw joints and their applications一、联接类型Types of the jointsScrew jointsKey, spline and pin jointsShaped jointsElastic ring jointsInterference fit jointsRiveted jointsWelded jointsAdhesive jointsSeparable jointsJointsPermanent jointsShaft－hub joints二、螺纹联接简介和应用screw joints and their applications螺纹联接通常有以下几种形式：螺栓联接Bolt joints双头螺柱联接Stud joints螺钉联接Cap screw joints 紧定螺钉联接Setscrew joints§2-2 螺纹联接的拧紧和防松Tightening and preventing unscrewing of screw joints 螺纹联接的拧紧Tightening of screw joints螺纹联接的防松Preventing unscrewingof screw joints一、螺纹联接的拧紧Tightening of screw joints1.拧紧的目的The purpose of tighteningTightening process of the bolt joints2.PreloadTightening torque factor二、螺纹联接的防松Preventing unscrewingof screw joints1.防松的必要性Necessity of preventing unscrewing2.防松的根本问题Basic problem of preventing unscrewing防松的根本问题在于防止螺纹副的相对转动。
减速器中的螺纹联接减速器是用于原动机和工作机之间的封闭式机械传动装置，其中减速器的箱盖凸缘与箱座凸缘之间的联接就是普通螺栓联接，我们通过认识减速器中的螺纹联接，从而掌握机械联接。
首先，我们来学习联接常用螺纹类型用于联接的螺纹主要是三角形螺纹，三角螺纹按照牙型角的不同分为普通螺纹，牙型角α等于60度，和管螺纹，牙型角α等于55度两种。
普通螺纹以大径d为公称直径，同一公称直径可以有多种螺距，其中螺距最大的称为粗牙螺纹，其余的统称为细牙螺纹。
粗牙螺纹应用最广。
细牙螺纹具有升角小、小径大、自锁性好、强度高等优点。
缺点就是不耐磨易滑扣。
一般用于薄壁零件、受动载荷的联接和微调机构中。
管螺纹包括非螺纹密封的管螺纹，螺纹在圆柱管壁上，牙型角等于55度，和用螺纹密封的管螺纹，螺纹在圆锥管壁上，牙型角等于55度，和牙型角为60度的管螺纹。
管螺纹属于英、美制螺纹，公称直径为管子的公称通径。
用英寸表示。
接下来介绍螺纹联接的基本类型、特点与应用螺纹联接第1种基本类型为螺栓联接，螺栓联接分为普通螺栓联接和铰制孔螺栓联接，普通螺栓联接，孔与螺杆之间留有间隙，而铰制孔螺栓联接，孔与螺杆之间紧密配合。
螺栓联接的特点是被联接件都不切制螺纹，构造简单，装拆方便，成本低，应用最广。
主要用于通孔，经常拆装，易磨损之处。
如减速器的箱盖与箱座之间的联接。
铰制孔螺栓联接可承受较大横向载荷，具有定位作用。
螺纹联接第2种基本类型为螺钉联接。
螺钉联接不用螺母，就有光整的外露表面。
使用时，直接旋入被联接件之一的螺纹孔内。
一般用于被联接件之一比较厚，不宜制成通孔，且不宜经常拆卸的场合。
螺纹联接第3种基本类型为双头螺柱联接。
双头螺柱的两端都有螺纹，其一端紧固地旋入被联接件之一的螺纹孔内，另一端与螺母旋合而将两被联接件联接。
用于被联接件比较厚，不宜钻成通孔，且又需经常拆卸的场合。
螺纹联接第4种基本类型为紧定螺钉联接。
紧定螺钉联接旋入被联接件之一的螺纹孔中，其末端顶住另一被联接件的表面或顶入相应的坑中，以固定两个零件的相互位置，并可传递不大的转矩。
