螺纹联接（25题）1．一厚度δ=12mm的钢板用4个螺栓固连在厚度δ=30mm的铸铁支架上，螺栓的布置有1（a）、（b）两种方案，如图所示。
已知：螺栓材料为Q235，[σ]=95MPa、[τ]=96MPa，钢板[σ]P=320MPa，铸铁[σ]P1=180MPa，接合面间摩擦系数f=0.15，可靠性系数K f =1.2，载荷FΣ=12000N，尺寸l=400mm，a=100mm。
托架螺栓组联接（1）试比较哪种螺栓布置方案合理？（2）按照螺栓布置合理方案，分别确定采用普通螺栓连接和铰制孔用螺栓连接时的螺栓直径。
解题分析：本题是螺栓组连接受横向载荷和旋转力矩共同作用的典型例子。
解题时，首先要将作用于钢板上的外载荷FΣ向螺栓组连接的接合面形心简化，得出该螺栓组连接受横向载荷FΣ和旋转力矩T两种简单载荷作用的结论。
然后将这两种简单载荷分配给各个螺栓，找出受力最大的螺栓，并把该螺栓承受的横向载荷用矢量叠架原理求出合成载荷。
在外载荷与螺栓数目一定的条件下，对不同的螺栓布置方案，受力最大的螺栓所承受的载荷是不同的，显然使受力最大的螺栓承受较小的载荷是比较合理的螺栓布置方案。
若螺栓组采用铰制孔用螺栓连接，则靠螺栓光杆部分受剪切和配合面间受挤压来传递横向载荷，其设计准则是保证螺栓的剪切强度和连接的挤压强度，可按相应的强度条件式，计算受力最大螺栓危险剖面的直径。
若螺栓组采用普通螺栓连接，则靠拧紧螺母使被连接件接合面间产生足够的摩擦力来传递横向载荷。
在此情况下，应先按受力最大螺栓承受的横向载荷，求出螺栓所需的紧力；然后用只受预紧力作用的紧螺栓连接，受拉强度条件式计算螺栓危险剖面的直径d1；最后根据d1查标准选取螺栓直径d，并根据被连接件厚度、螺母及垫圈厚度确定螺栓的标准长度。
解题要点：1．螺栓组连接受力分析（1）将载荷简化将载荷F Σ向螺栓组连接的接合面形心O 点简化，得一横向载荷F Σ=12000N 和一旋转力矩T=F Σl =12000×400=4.8×106N ·mm （图解一）。

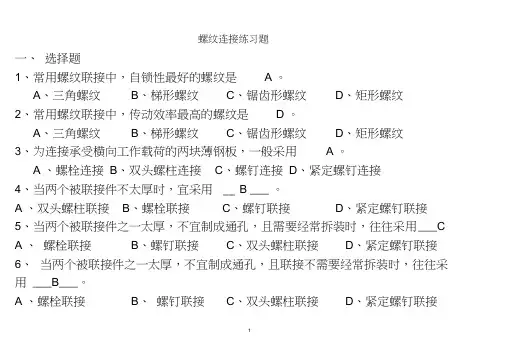

螺纹连接练习题一、选择题1、常用螺纹联接中，自锁性最好的螺纹是 A 。
A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹2、常用螺纹联接中，传动效率最高的螺纹是 D 。
A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹3、为连接承受横向工作载荷的两块薄钢板，一般采用 A 。
A 、螺栓连接B、双头螺柱连接C、螺钉连接D、紧定螺钉连接4、当两个被联接件不太厚时，宜采用__ B ___ 。
A 、双头螺柱联接B、螺栓联接C、螺钉联接D、紧定螺钉联接5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___CA 、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接6、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用___B___。
A 、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如 __ C ____ 。
A 、增加拧紧力B 、增加扳手力臂C 、使用指针式扭力扳手或定力矩扳手 8、螺纹联接防松的根本问题在于 __ CA 、 增强联接的可靠性和紧密性B 、增加被联接件的刚性 10、.常见的连接螺纹是 __C ___ 。
CA. 左旋单线B.右旋双线C.右旋单线D.左旋双线11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹A 。
A. 牙根强度高，自锁性能好 B. 传动效率高 C. 防振性能好 D. 自锁性能差12、标注螺纹时 ___A___。
A. 右旋螺纹不必注明B.左旋螺纹不必注明C. 左、右旋螺纹都必须注明 D .左、右旋螺纹都不必注明 13、管螺纹的公称直径是指 ___D___。
DA. 螺纹的外径B.螺纹的内径C.螺纹的中径D.管子的内径14、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自A 、 增加螺纹联接的轴向力 C 、 防止螺纹副的相对转动9、螺纹联接预紧的目的之一是 B 、增加螺纹联接的横向力 D 、 增加螺纹联接的刚度 __A __ 。
第八章练习题1. 单项选择1-1 装配系统图表示了（）。
①装配过程②装配系统组成③装配系统布局④机器装配结构1-2 一个部件可以有（）基准零件。
①一个②两个③三个1-3 汽车、拖拉机装配中广泛采用（④多个）。
①完全互换法②大数互换法③分组选配法④修配法1-4 高精度滚动轴承内外圈与滚动体的装配常采用（①完全互换法②大数互换法③分组选配法）。
④修配法1-5 机床主轴装配常采用（）。
①完全互换法②大数互换法③修配法④调节法1-6 装配尺寸链组成的最短路线原则又称（）原则。
①尺寸链封闭②大数互换③一件一环④平均尺寸最小1-7 修选配法通常按（）确定零件公差。
①经济加工精度②零件加工可能达到的最高精度③封闭环④组成环平均精度1-8 装配的组织形式主要取决于（）。
①产品重量②产品质量③产品成本④生产规模1-9 牛头刨床总装时，自刨工作台面，以满足滑枕运动方向与工作台面平行度的要求。
这属于（）。
①选配法②修配法③调节法④试凑法1-10 据统计，机器装配费用约占机器总成本的（）。
① 1/10~1/5 ② 1/5~1/3 ③ 1/3~1/2 ④ 1/2~2/32. 多项选择2-1 机器由（）装配而成。
①零件②组件③部件④标准件）等。
2-2 机械装配的基本作业包括清洗、连接、调整、（①检测②平衡③加工④修配2-3 常见的可拆卸连接有、和（）等。
①螺纹连接②铆钉连接③销连接④键连接2-4 常用的机械装配方法有（）和修配法等。
①完全互换法②大数互换法③调整法④选配法2-5 机械产品的装配精度一般包括（）。
①相互位置精度②相互配合精度③相互运动精度④工作稳定性2-6 在确定各待定组成环公差大小时，可选用（）。
①等公差法②等精度法③随机分配法④按实际加工可能性分配法2-7 协调环通常选（）的尺寸。
①尺寸链中最小②尺寸链中最小③易于制造④可用通用量具测量2-8 分组选配法进行装配时适用于（）的情况。
①大批量生产②配合精度要求很高③参与装配零件本身精度很高④参与装配零件数较少2-9自动装配条件下对零、部件结构工艺性的要求包括（）等。
［例2］有一轴承托架用4个普通螺栓固连于钢立柱上，托架材料为HT150 ,许用挤压应力［O］P =60MPa，螺栓材料强度级别6.8级，许用安全系数［s］=4 ,接合面间摩擦系数f=0.15 , 可靠性系数Ks=1.2,螺栓相对刚度—^― 0.2,载荷Ci C2P=6000N ,尺寸如例图2.5所示，设计此螺栓组连接。
imiSj ,例图2.5托架螺栓组连接［解］1.螺栓组受力分析如例图2. 5所示，载荷p可分解为：横向载荷Py=Pcos30° =6000cos30° =5196 N （铅垂向下）轴向载荷Px=Psin30° =6000sin30° = 3000 N （水平向右）倾覆力矩M = P xx 180+ Pyx 420=3000xl80+5196x 4202.722x io 6 N • mm显然该螺栓组连接受横向载荷 Py 、轴向载荷Px 和倾覆力 矩M 三种简单载荷的共同作用。
(1)确定受力最大螺栓的轴向工作载荷。
首先确定在轴向载荷Px 作用下，每个螺栓受到的轴向工作载荷然后确定在倾覆力矩 M 的作用下，每个螺栓受到的轴向工作 载荷由公式(11・33) P273为2.722 乂 I O 6x 21Q4 X2102显然，上部螺栓受力最大，其轴向工作载荷为F=F P +F M =750+3240=3990 N(2)确定螺栓的预紧力 F ，。
①由托架不下滑条件计算预紧力F'，该螺栓组连接预紧后，受轴向载荷Px 作用时，其接合面间压紧力为剩余预紧力 F” ,而受倾覆力矩M 作用时，其接合面上部压紧力减小，下部压紧力增大，故M 对接合面间压紧力的影响可以不考虑。
固此，托架不下滑的条件式为FP旦卫2750 N3 240 N4/r 二 Kfy C ? t C] 、而F ，t二 F * c7Tc^Fp =旷-(1 - C TT^)F/,所以4/[尸 -(1-石¥込)Fp] = Kfyl KR ( G x r式中 Py ——横向载荷，Py=5196N ;F P ----- 螺栓所受的由Px 引起的轴向工作载荷，F P =750N ；f ——接合面问摩擦系数，f=0.15 ； K ——可靠性系数，K =1.2；丿7——螺栓的相对刚度，Q — = 0.2o 、C#L 十匚2 S + £卫 所以F'=匕？样洱単 +( 1 一 0.2) x 750 = 10 992 N 4 X 0-15②由接合面不分离条件公式(ll-35)p273计算预紧力F ，。
螺纹连接习题及答案螺纹连接习题及答案螺纹连接是机械工程中常见的一种连接方式，它通过螺纹的互相咬合来实现零件之间的紧固。
在实际工程中，对于螺纹连接的设计和计算十分重要。
本文将介绍一些螺纹连接的习题，并给出相应的答案，以帮助读者更好地理解和应用螺纹连接。
习题一：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹长度。
解答：螺纹连接的最小螺纹长度可以通过以下公式计算：L = K * d其中，L为最小螺纹长度，K为螺纹长度系数，d为螺纹直径。
根据经验值，螺纹长度系数K一般为1.5~2。
在本题中，我们取K=1.8。
将已知数据代入公式，可得最小螺纹长度L = 1.8 * 10 = 18mm。
因此，螺纹连接的最小螺纹长度为18mm。
习题二：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹材料截面面积。
解答：螺纹连接的最小螺纹材料截面面积可以通过以下公式计算：A = F / (σ * K * d)其中，A为最小螺纹材料截面面积，F为拉力，σ为螺纹材料的抗拉强度，K为螺纹长度系数，d为螺纹直径。
根据材料性质表，碳钢的抗拉强度σ一般为400MPa。
将已知数据代入公式，可得最小螺纹材料截面面积A = 1000 / (400 * 1.8 * 10)≈ 0.14mm²。
因此，螺纹连接的最小螺纹材料截面面积为0.14mm²。
习题三：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹剪切面积。
解答：螺纹连接的最小螺纹剪切面积可以通过以下公式计算：A_s = F / (τ * K * d)其中，A_s为最小螺纹剪切面积，F为拉力，τ为螺纹材料的抗剪强度，K为螺纹长度系数，d为螺纹直径。
学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题（从给出的A、B、C、D中选一个答案）1普通平键联结的主要用途是使轴与轮毂之间。
A沿轴向固定并传递轴向力B沿轴向可作相对滑动并具有导向作用C沿周向固定并传递转矩D安装与拆卸方便2键的剖面尺寸通常是根据按标准选择。
A 传递转矩的大小B 传递功率的大小C 轮毂的长度D轴的直径3键的长度主要是根据来选择。
A传递转矩的大小B轮毂的长度C轴的直径4 能够构成紧键联结的两种键是。
A 楔键和半圆键B平键和切向键C半圆键和切向键D楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。
A轴上键槽的底面B轮毂上键槽的底面C键槽的侧面6 楔键联结的主要缺点是。
A键的斜面加工困难B键安装时易损坏C键装入键槽后，在轮毂中产生初应力D轴和轴上的零件对中性差7切向键联结的斜度是做在上。
A轮毂键槽的底面B轴的键槽底面(3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。
A 90ºB 120ºC 135ºD 180º9半圆键联结的主要优点是。
A对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
螺纹链接练习题螺纹连接是机械工程中一种常见的连接方式，通过螺旋凸起和凹槽的配合，实现零部件的紧固和拆卸。
为了帮助大家更好地理解和掌握螺纹连接的相关知识，以下是一些螺纹链接练习题。
1. 以下哪种情况适合使用内螺纹连接？A. 两个紧密连接的金属板之间的连接B. 连接两个管道形状的零件C. 固定螺钉在一个薄壁材料上D. 打紧螺母以固定一个零件2. 在螺纹连接中，以下哪个参数是用来描述螺距的？A. 外径B. 内径C. 螺纹方向D. 锥度3. 在螺纹连接中，以下哪个参数是用来描述螺纹牙距的？A. 内径B. 锥度C. 螺纹方向D. 单位长度内的螺纹牙数4. 以下哪个选项是正确的技术规范表示M8×1.25内螺纹？A. M 表示公制螺纹，8表示螺纹外径，1.25表示螺纹牙距B. M 表示英制螺纹，8表示螺纹外径，1.25表示螺纹牙距C. M 表示公制螺纹，8表示螺纹牙距，1.25表示螺纹外径D. M 表示英制螺纹，8表示螺纹牙距，1.25表示螺纹外径5. 以下哪个选项是正确的技术规范表示1/4-20UNC螺纹？A. 1/4 表示螺纹外径，20 表示单位长度内的螺纹牙数，UNC 表示螺纹类型B. 1/4 表示单位长度内的螺纹牙数，20 表示螺纹外径，UNC 表示螺纹类型C. 1/4 表示螺纹外径，20 表示螺纹牙距，UNC 表示螺纹类型D. 1/4 表示螺纹牙距，20 表示单位长度内的螺纹牙数，UNC 表示螺纹类型6. 在螺纹连接中，以下哪个部位用于安装螺纹钉？A. 螺纹孔B. 锥度C. 螺纹尖D. 螺纹齿7. 拧紧螺纹连接时，以下哪种方法是常见的测量螺纹力矩的方法？A. 使用千分尺测量螺纹深度B. 采用激光测量系统测量螺纹牙距C. 使用扭力扳手D. 利用压力表测量螺纹连接的压力8. 在螺纹连接中，以下哪个因素会影响螺母的预紧力？A. 螺纹钉的长度B. 螺纹钉的直径C. 螺纹孔的深度D. 螺纹牙距9. 螺纹连接中使用的润滑剂主要有以下哪种作用？A. 减少螺纹连接松动B. 降低螺纹连接的制造成本C. 提高螺纹连接的强度D. 增加螺纹连接的摩擦力10. 适当的养护螺纹连接可以达到以下哪种效果？A. 增加螺纹连接的摩擦力B. 延长螺纹连接的使用寿命C. 加速螺纹连接的老化D. 导致螺纹连接的松动以上是一些关于螺纹连接的练习题，通过练习可以帮助我们更好地掌握螺纹连接的知识和技巧。

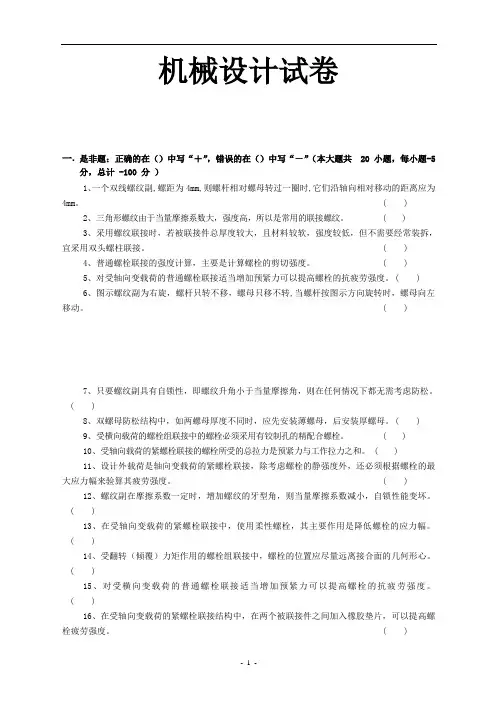

机械设计试卷一.是非题：正确的在（）中写“＋”，错误的在（）中写“－”（本大题共 20 小题，每小题-5分，总计 -100 分）1、一个双线螺纹副,螺距为4mm,则螺杆相对螺母转过一圈时,它们沿轴向相对移动的距离应为4mm。
( )2、三角形螺纹由于当量摩擦系数大，强度高，所以是常用的联接螺纹。
( )3、采用螺纹联接时，若被联接件总厚度较大，且材料较软，强度较低，但不需要经常装拆，宜采用双头螺柱联接。
( )4、普通螺栓联接的强度计算，主要是计算螺栓的剪切强度。
( )5、对受轴向变载荷的普通螺栓联接适当增加预紧力可以提高螺栓的抗疲劳强度。
( )6、图示螺纹副为右旋，螺杆只转不移，螺母只移不转,当螺杆按图示方向旋转时，螺母向左移动。
( )7、只要螺纹副具有自锁性，即螺纹升角小于当量摩擦角，则在任何情况下都无需考虑防松。
( )8、双螺母防松结构中，如两螺母厚度不同时，应先安装薄螺母，后安装厚螺母。
( )9、受横向载荷的螺栓组联接中的螺栓必须采用有铰制孔的精配合螺栓。
( )10、受轴向载荷的紧螺栓联接的螺栓所受的总拉力是预紧力与工作拉力之和。
( )11、设计外载荷是轴向变载荷的紧螺栓联接，除考虑螺栓的静强度外，还必须根据螺栓的最大应力幅来验算其疲劳强度。
( )12、螺纹副在摩擦系数一定时，增加螺纹的牙型角，则当量摩擦系数减小，自锁性能变坏。
( )13、在受轴向变载荷的紧螺栓联接中，使用柔性螺栓，其主要作用是降低螺栓的应力幅。
( )14、受翻转（倾覆）力矩作用的螺栓组联接中，螺栓的位置应尽量远离接合面的几何形心。
( )15、对受横向变载荷的普通螺栓联接适当增加预紧力可以提高螺栓的抗疲劳强度。
( )16、在受轴向变载荷的紧螺栓联接结构中，在两个被联接件之间加入橡胶垫片，可以提高螺栓疲劳强度。
( )17、图示锯盘轴轴端螺纹应为左旋螺纹。
( )18、受横向变载荷的普通螺栓联接中，螺栓所受力为静载荷。
( )19、图示板A用4个铰制孔用螺栓固定在板B上，受力为F，则4个螺栓所受载荷相等。
机械设计-连接部分测试题一、填空：1、按照联接类型不同，常用的不可拆卸联接类型分为焊接、铆接、粘接和过盈量大的配合。
2、按照螺纹牙型不同，常见的螺纹分为三角螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。
其中三角螺纹主要用于联接，梯形螺纹主要用于传动。
3、根据螺纹联接防松原理的不同，它可分为摩擦防松和机械防松。
螺纹联接的防松，其根本问题在于防止螺纹副转动。
4、对于螺纹联接，当两被联接件中其一较厚不能使用螺栓时，则应用双头螺柱联接或螺钉联接，其中经常拆卸时选用双头螺柱联接。
5、普通螺栓联接中螺栓所受的力为轴向（拉）力，而铰制孔螺栓联接中螺栓所受的力为轴向和剪切力。
6、在振动、冲击或变载荷作用下的螺栓联接，应采用防松装置，以保证联接的可靠。
7、在螺纹中，单线螺纹主要用于联接，其原因是自锁，多线螺纹用于传动，其原因是效率高。
8、在螺纹联接中，被联接上应加工出凸台或沉头座，这主要是为了避免螺纹产生附加弯曲应力。
楔键的工作面是上下面，而半圆键的工作面是（两）侧面。
平键的工作面是（两）侧面。
9、花键联接由内花键和外花键组成。
10、根据采用的标准制度不同，螺纹分为米制和英制，我国除管螺纹外，一般都采用米制螺纹。
圆柱普通螺纹的公称直径是指大径，强度计算多用螺纹的（）径。
圆柱普通螺纹的牙型角为 60 度，管螺纹的牙型角为（）度。
二、判断：1、销联接属可拆卸联接的一种。
（√）2、键联接用在轴和轴上支承零件相联接的场合。
（√）3、半圆键是平键中的一种。
（×）4、焊接是一种不可以拆卸的联接。
（√）5、铆接是一种可以拆卸的联接。
（×）一般联接多用细牙螺纹。
（×）6、圆柱普通螺纹的公称直径就是螺纹的最大直径。
（√）7、管螺纹是用于管件联接的一种螺纹。
（√）8、三角形螺纹主要用于传动。
（×）9、梯形螺纹主要用于联接。
（×）10、金属切削机床上丝杠的螺纹通常都是采用三角螺纹。
（×）11、双头螺柱联接适用于被联接件厚度不大的联接。
例13-1 如图所示，用8个M24（d 1=20.752 mm ）的普通螺栓联接的钢制液压油缸，螺栓材料的许用应力][σ=80MPa ，液压油缸的直径D =200 mm ，为保证紧密性要求，剩余预紧力为P Q '=1.6F ，试求油缸内许用的的最大压强P max 。
1．先根据强度条件求出单个螺栓的许用拉力Q ； 2．在求许用工作载荷F 。
解：根据：][ ≤43.1=21σπσd Qca ，解得： Q ≤][ 3.1×421σπd =80×3.1×4752.20 2π=20814 N 依题意： F F F F Q Q P6.26.1=+=+'= 由：2.6F = 20814，解得：F = 8005 N汽缸许用载荷： F Σ = z F = 8F = 64043 N根据： 6404342max ==∑D p F π解得：04.2200640434422max =⨯⨯==∑ππD F p MPa例13-5 如例13-5图1所示螺栓联接，4个普通螺栓成矩形分布，已知螺栓所受载荷R = 4000 N ，L =300mm ，r =100mm ，接合面数m =1，接合面间的摩擦系数为f = 0.15，可靠性系数K f = 1.2，螺栓的许用应力为][σ=240MPa ，试求：所需螺栓的直径（d 1）。
解：(1) 将R 简化到螺栓组形心，成为一个横向载荷R 和一个转矩T ，如例13-5图2所示，其中：510123004000⨯=⨯==RL T Nmm(2) 求每个螺栓联接承受的分力 R 的分力：F SR = R/z = 4000/4 =1000 N T 的分力：3000100410125=⨯⨯===∑zr T r TF iSTN(3求F S max︒++=45cos 222max ST SR ST SR S F F F F F=︒⨯⨯++45cos 3000100023000100022= 3774 N(4) 据不滑移条件：Q P f m ≥K f F S max 所需预紧力Q P ：fm F K Q S f P max ==115.037742.1⨯⨯= 30192 N(5) 根据强度条件：2143.1d Q Pcaπσ=≤][σ例13-5图2求得螺栓小径d 1：πσπ240301923.14][3.141⨯⨯=⨯=P Q d =14.430mm 讨论1：如果本题改为用铰制孔螺栓联接，在解法上有什么相同和不同之处？ 1．求F SR 、F ST 和F S max 的方法相同，但求F ST 的公式应为：2max maxi S r Tr F ∑=2．铰制孔螺栓联接不用求预紧力，因为F S max 就是铰制孔螺栓解所受的剪力。
机械设计考研题库螺纹联接螺纹联接是机械设计中常用的一种连接方式，它通过螺纹的旋合来实现两个或多个零件的紧固。
在考研的机械设计题库中，关于螺纹联接的题目通常涉及螺纹的类型、设计、计算以及螺纹联接的失效分析等方面。
以下是一些可能的题目内容：1. 螺纹的分类：螺纹按照其用途可以分为紧固螺纹、管螺纹、传动螺纹等。
请列举每种螺纹的特点和应用场景。
2. 螺纹的参数：螺纹的主要参数包括螺距、公称直径、外螺纹和内螺纹等。
请解释这些参数的定义，并说明它们是如何影响螺纹联接的性能的。
3. 螺纹联接的设计：设计螺纹联接时需要考虑哪些因素？请列出至少三个主要因素，并解释它们对设计的影响。
4. 螺纹的制造与加工：螺纹可以通过切削、滚压或铸造等方式制造。
请简述每种方法的优缺点，并讨论它们在实际生产中的应用。
5. 螺纹联接的失效模式：螺纹联接可能因为过载、疲劳或腐蚀等原因失效。
请描述这些失效模式，并提出预防措施。
6. 螺纹联接的预紧力：预紧力是螺纹联接中的一个重要概念。
请解释预紧力的作用，并讨论如何确定合适的预紧力。
7. 螺纹联接的计算：在设计螺纹联接时，需要进行哪些计算？请给出计算螺栓拉伸应力、螺栓剪切应力和螺栓的许用载荷的公式。
8. 螺纹的标准化：螺纹的标准化对于机械设计和制造具有重要意义。
请讨论标准化螺纹的好处，并列举一些常见的螺纹标准。
9. 螺纹联接的维护：为了确保螺纹联接的可靠性，需要进行定期的维护。
请列出螺纹联接维护的步骤，并解释每步的重要性。
10. 螺纹联接的新材料应用：随着新材料的发展，螺纹联接材料的选择也更加多样化。
请讨论新型材料如高强度钢、钛合金等在螺纹联接中的应用及其优势。
通过上述题目，考生可以对螺纹联接有一个全面而深入的理解，从而在机械设计的考研中取得好成绩。
螺纹联接和螺旋传动一 选择题(1) 在常用螺纹中，效率最低、自锁性最好的是 C ，效率较高，牙根强度较大、制造方便的是B ；螺纹联接常用C ，传动螺纹常用 B 。
A. 矩形螺纹B. 梯形螺纹C. 三角螺纹(2) 螺纹副在摩擦因数一定时，螺纹的牙型角越大，则 D 。
A. 当量摩擦因数越小，自锁性能越好B. 当量摩擦因数越小，自锁性能越差C. 当量摩擦因数越大，自锁性能越差D. 当量摩擦因数越大，自锁性能越好(3) 当轴上安装的零件要承受轴向力时，采用 A 来轴向定位，所能承受的轴向力较大。
A. 圆螺母B. 紧定螺钉C. 弹性挡圈(4) 一箱体与箱盖用螺纹联接，箱体被联接处厚度较大，且材料较软，强度较低，需要经常装拆箱盖进行修理，则一般宜采用 A 联接。
A. 双头螺柱联接B. 螺栓联接C. 螺钉联接(5) 在铰制孔用螺栓联接中，螺栓杆与孔的配合为 B 。
A. 间隙配合B. 过渡配合C. 过盈配合(6) 紧螺栓联接受轴向外载荷，假定螺栓的刚度b C 与被联接件的刚度m C 相等，联接的预紧力为0F ，要求受载后结合面不分离，当外载荷F 等于预紧力0F 时，则 D 。
A. 被联接件分离，联接失效B. 被联接件即将分离，联接不可靠C. 联接可靠，但不能继续再加载D. 联接可靠，只要螺栓强度足够，还可以继续加大外载荷F(7) 受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此 BA. 残余预紧力1F 应小于零B. 残余预紧力1F 应大于零C. 残余预紧力1F 应等于零D. 预紧力0F 应大于零(8) 图5-1所示钢板用普通螺栓联接。
已知横向工作载荷为F 结合面之间的摩擦因数15.0=f ，为使联接可靠，取防滑系数2.1s =K ，则每个螺栓需要的预紧力0F 为 B 。
A. 0.5FB. FC. 2FD. 4F图5-1(9) 某螺栓的材料性能等级为6.8级，其数字6.8代表 A 。
A. 对螺栓材料的强度要求B. 对螺栓的制造精度要求C. 对螺栓材料的刚度要求D. 对螺栓材料的耐蚀性要求(10) 对于外载荷是轴向变载荷的重要联接，螺栓所受总拉力在0F 与2F 之间变化。
【例1】 图示方形盖板用四个螺钉与箱体连接，盖板中心O 点的吊环受拉力F Σ=8kN 。
试完成：（1）取残余预紧力F 1为工作拉力的0.8倍，求螺钉的总拉力F 2；（2）如果已知M6螺钉的d 1＝4.917mm ，[σ]=260MPa ，试校核螺钉组的强度。
F ∑ 4-M6200 600解：（1）求各螺钉的工作拉力：F=F Σ/n =8/4=2kN（2）求各螺钉的残余预紧力：F 1=0.8F =1.6kN（3）求各螺钉的总拉力：F 2=F 1+F =3.6kN（4）校核螺钉的强度：[]σπσ<=⨯⨯==246.59MPa 917.414.300362.55.22212d F 该螺钉组满足强度条件【例2】 如图所示，两根梁用8个5.6级普通螺栓与两块钢盖板相联接。
梁受到拉力F =32kN ，摩擦系数f =0.2，安全系数S =1.5，防滑系数K S =1.2，控制预紧力，试确定所需螺栓的小径。
F F解：（1）求螺栓的预紧力：N 24000242.0320002.10=⨯⨯⨯=≥fzi F K F s （2）求螺栓的许用拉应力 屈服极限：MPa s 3001006.05=⨯⨯=σ许用拉应力：[]200MPa 5.1/300/===S S σσ（3）求螺栓的小径[]mm 1.1420014.3240002.52.501=⨯⨯=≥σπF d【例3】 起重卷筒与大齿轮用6个普通螺栓连接在一起，如图所示。
已知卷筒直径D =600mm ，螺栓分布圆直径D 0=800mm ，接合面间的摩擦系数f =0.15，防滑系数K s =1.2，起重钢索拉力Q =40kN ，螺栓材料的许用拉应力[σ]=80Mpa ，试求螺栓小径。
解：（1）求起重卷筒传递的扭矩：T =QD /2=40000×600/2=1.2×106 N.mm（2）求预紧力：N 4000400615.0102.12.16s 0=⨯⨯⨯⨯=≥fzr T K F （3）求螺栓直径：[]mm 1.912014.340002.52.501=⨯⨯=≥σπF d Q D 0D。
《螺纹连接练习题》一、单选题（每题1分）1.采用凸台或沉头座其目的为______________ 。
A便于放置垫圈B避免螺栓受弯曲力矩C减少支承面的挤压应力D增加支承面的挤压应力2.联接螺纹要求自锁性好，传动螺纹要求____________ 。
A平稳性B效率高C螺距大D螺距小3.连接用的螺纹，必须满足__________ 条件。
A 不自锁B传力C自锁D传递扭矩4.单线螺纹的螺距_________ 导程。
A等于B 大于C 小于D 与导程无关5.同一螺栓组的螺栓即使受力不同，一般应采用相同的材料和尺寸，其原因是__________________ 。
A 便于装配B 为了外形美观C 使结合面受力均匀D 减少摩损6、用于联接的螺纹，其牙形为_________ 。
A 矩形B 三角形C 锯齿形D 梯形7、螺纹的标准是以________ 为准。
A 大径B 中径C 小径D 直径8、螺纹的危险截面应在_______ 上。
A 大径B 小径C 中径D 直径9、在常用的螺旋传动中，传动效率最高的螺纹是______________ A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹10、______________________________________________________ 在常用的螺纹联接中，自锁性能最好的螺纹是___________________ A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹11、当两个被联接件不太厚时，宜采用____________ 。
A双头螺柱联接B螺栓联接C螺钉联接D紧定螺钉联接12、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用A 螺栓联接B 螺钉联接C 双头螺柱联接D 紧定螺钉联接13 、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用________________ 。
A 螺栓联接B 螺钉联接C 双头螺柱联接D 紧定螺钉联接14、普通螺纹的牙型角a为60。
