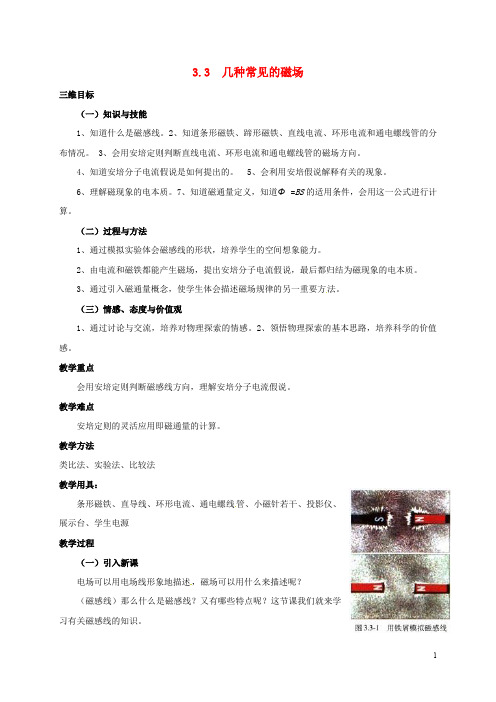

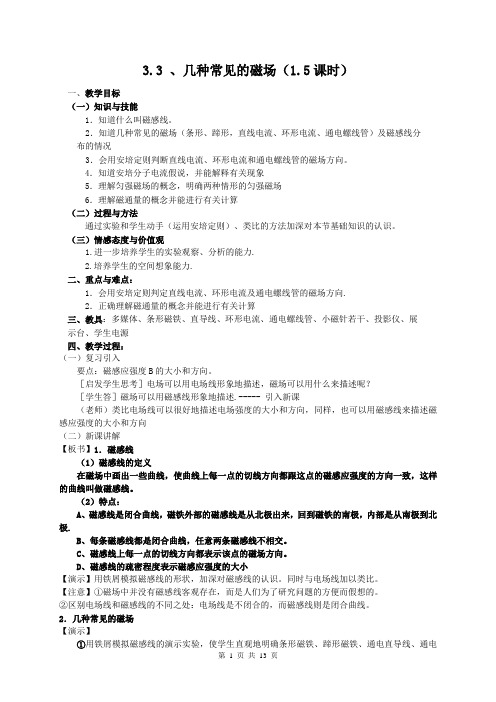

33几种常见的磁场
一、教材分析
磁场的概念比较抽象，应对几种常见的磁场使生加以了解认识，好本节内容对后面的磁场力的分析至关重要。
二、教目标
（一）知识与技能
1．知道什么叫磁感线。
2．知道几种常见的磁场（条形、蹄形，直线电流、环形电流、通电螺线管）及磁感线分布的情况
3．会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向。
4．知道安培分子电流假说，并能解释有关现象
5．理解匀强磁场的概念，明确两种情形的匀强磁场
6．理解磁通量的概念并能进行有关计算
（二）过程与方法
通过实验和生动手（运用安培定则）、类比的方法加深对本节基础知识
的认识。
（三）情感态度与价值观
1进一步培养生的实验观察、分析的能力
2培养生的空间想象能力
三、教重点难点
1．会用安培定则判定直线电流、环形电流及通电螺线管的磁场方向
2．正确理解磁通量的概念并能进行有关计算
四、情分析
磁场概念比较抽象，生对此难以理解，但前面已经习过了电场，可采用类比的方法引导生习。
五、教方法
实验演示法，讲授法
六、课前准备：
演示磁感线用的磁铁及铁屑，演示用幻灯片
七、课时安排：1课时
八、教过程：
（一）预习检查、总结疑惑
（二）情景引入、展示目标
要点：磁感应强度B的大小和方向。
［启发生思考］电场可以用电场线形象地描述，磁场可以用什么描述呢？
［生答］磁场可以用磁感线形象地描述----- 引入新课
（老师）类比电场线可以很好地描述电场强度的大小和方向，同样，也可以用磁感线描述磁感应强度的大小和方向
（三）合作探究、精讲点播
【板书】1．磁感线
（1）磁感线的定义
在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致，这样的曲线叫做磁感线。
（2）特点：
A、磁感线是闭合曲线，磁铁外部的磁感线是从北极出，回到磁铁的南极，内部是从南极到北极
B、每条磁感线都是闭合曲线，任意两条磁感线不相交。
、磁感线上每一点的切线方向都表示该点的磁场方向。
D、磁感线的疏密程度表示磁感应强度的大小
【演示】用铁屑模拟磁感线的形状，加深对磁感线的认识。同时与电场线加以类比。
【注意】①磁场中并没有磁感线客观存在，而是人们为了研究问题的方便而假想的。
②区别电场线和磁感线的不同之处：电场线是不闭合的，而磁感线则是闭合曲线。2．几种常见的磁场
【演示】
①用铁屑模拟磁感线的演示实验，使生直观地明确条形磁铁、蹄形磁铁、通
普通高中课程标准实验教科书—物理选修3－1[人教版] 第三章磁场 3.2 磁感应强度 ★新课标要求 （一）知识与技能 1、理解磁感应强度B的定义，知道B的单位是特斯拉。 2、会用磁感应强度的定义式进行有关计算。 3、会用公式F=BIL解答有关问题。 （二）过程与方法 1、使学生知道物理中研究问题时常用的一种科学方法——控制变量法。 2、通过演示实验，分析总结，获取知识。 （三）情感、态度与价值观 使学生学会由个别事物的个性来认识一般事物的共性的科学方法。 ★教学重点 磁感应强度的物理意义 ★教学难点 磁感应强度概念的建立。 ★教学方法 1
高中物理教案——主备人 秦庆伟 第 2 页 共 7 页 第2页 - 实验分析法、讲授法 ★教学用具： 磁铁、电源、金属杆、导线、铁架台、投影仪、投影片 ★教学过程 （一）引入新课 教师：磁场不仅具有方向，而且也具有强弱，为表征磁场的强弱和方向就要引入一个物理量。怎样的物理量能够起到这样的作用呢？紧接着教师提问以下问题。 （1）用哪个物理量来描述电场的强弱和方向？ ［学生答］用电场强度来描述电场的强弱和方向。 2、电场强度是如何定义的？其定义式是什么？ ［学生答］电场强度是通过将一检验电荷放在电场中分析电荷所受的电场力与检验电荷量的比值来定义的，其定义式为E =q F 。 过渡语：今天我们用相类似的方法来学习描述磁场强弱和方向的物理量——磁感应强度。 （二）进行新课 1、磁感应强度的方向 教师：电场和磁场都是客观存在的。电场有强弱和方向，磁场也有强弱和方向。大家想一下，电场强度的方向是如何规定的？对研究磁感应强度的方向你有何启发？ 学生：规定正电荷所受电场力的方向为该点的电场强度的方向。场强的方向是从电荷受力的角度规定的。小磁针放入磁场中会受到磁场力的作用，因此，磁场的方向可以从小磁针受力的角度规定。 教师指出：在磁场中的任一点，小磁针北极受力的方向，亦即小磁针静止时北极所指的方向，就是该点的磁场方向，亦即磁感应强度的方向。 教师：磁感应强度的大小能否从小磁针受力的情况来研究？ 学生讨论：不能。因为小磁针不会单独存在一个磁极，小磁针静止时，两个磁极所受合力为零，因此无法从小磁针受力的角度确定磁场的强弱。既无法定义磁感应强度的大小。
一、 磁场 知识要点 1.磁场的产生 ⑴磁极周围有磁场。 ⑵电流周围有磁场（奥斯特）。 安培提出分子电流假说（又叫磁性起源假说），认为磁极的磁场和电流的磁场都是由电荷的运动产生的。（不等于说所有磁场都是由运动电荷产生的。） ⑶变化的电场在周围空间产生磁场（麦克斯韦）。 2.磁场的基本性质 磁场对放入其中的磁极和电流有磁场力的作用(对磁极一定有力的作用；对电流只是可能有力的作用，当电流和磁感线平行时不受磁场力作用)。这一点应该跟电场的基本性质相比较。 3.磁感应强度 IL F B （条件是匀强磁场中，或ΔL 很小，并且L ⊥B ）。 磁感应强度是矢量。单位是特斯拉，符号为T ，1T=1N/(A ?m)=1kg/(A ?s 2 ) 4.磁感线 ⑴用来形象地描述磁场中各点的磁场方向和强弱的曲线。磁感线上每一点的切线方向就是该点的磁场方向，也就是在该点小磁针静止时N 极的指向。磁感线的疏密表示磁场的强弱。
⑵磁感线是封闭曲线（和静电场的电场线不同）。⑶要熟记常见的几种磁场的磁感线： ⑷安培定则（右手螺旋定则）：对直导线，四指指磁感线方向；对环行电流，大拇指指中心轴线上的磁感线方向；对长直螺线管大拇指指螺线管内部的磁感线方向。 5.磁通量 如果在磁感应强度为B的匀强磁场中有一个与磁场方向垂直的平面，其面积为S，则定义B与S的乘积为穿过这个面的磁通量，用Φ表示。Φ是标量，但是有方向（进该面或出该面）。单位为韦伯，符号为W b。1W b=1T?m2=1V?s=1kg?m2/(A?s2)。 可以认为磁通量就是穿过某个面的磁感线条数。 在匀强磁场磁感线垂直于平面的情况下，B=Φ/S，所以磁感应强度又叫磁通密度。在匀强磁场中，当B与S的夹角为α时，有Φ=BS sinα。 地球磁场通电直导线周围磁场通电环行导线周围磁场
16．1 实验：探究碰撞中的不变量 ★新课标要求 （一）知识与技能 1、明确探究碰撞中的不变量的基本思路． 2、掌握同一条直线上运动的两个物体碰撞前后的速度的测量方法． 3、掌握实验数据处理的方法． （二）过程与方法 1、学习根据实验要求，设计实验，完成某种规律的探究方法。 2、学习根据实验数据进行猜测、探究、发现规律的探究方法。 （三）情感、态度与价值观 1、通过对实验方案的设计，培养学生积极主动思考问题的习惯，并锻炼其思考的全面性、准确性与逻辑性。 2、通过对实验数据的记录与处理，培养学生实事求是的科学态度，能使学生灵活地运用科学方法来研究问题，解决问题，提高创新意识。 3、在对实验数据的猜测过程中，提高学生合作探究能力。 4、在对现象规律的语言阐述中，提高了学生的语言表达能力，还体现了各学科之间的联系，可引伸到各事物间的关联性，使自己溶入社会。 ★教学重点 碰撞中的不变量的探究 ★教学难点 实验数据的处理． ★教学方法 教师启发、引导，学生自主实验，讨论、交流学习成果。 ★教学用具： 投影片，多媒体辅助教学设备；完成该实验实验室提供的实验器材，如气垫导轨、滑块等 ★课时安排 1 课时 ★教学过程 （一）引入新课 课件演示：
（1）台球由于两球碰撞而改变运动状态。 （2）微观粒子之间由于相互碰撞而改变状态，甚至使得一种粒子转化为其他粒子． 师：碰撞是日常生活、生产活动中常见的一种现象，两个物体发生碰撞后，速度都发生变化． 师：两个物体的质量比例不同时，它们的速度变化也不一样． 师：物理学中研究运动过程中的守恒量具有特别重要的意义，本节通过实验探究碰撞过程中的什么物理量保持不变（守恒）． （二）进行新课 1．实验探究的基本思路 1．1 一维碰撞 师：我们只研究最简单的情况——两个物体碰撞前沿同一直线运动，碰撞后仍沿同一直线运动． 这种碰撞叫做一维碰撞． 课件：碰撞演示 如图所示，A 、B 是悬挂起来的钢球，把小球A 拉起使其悬线与竖直线夹一角度a ，放开后A 球运动到最低点与B 球发生碰撞，碰后B 球摆幅为β角．如两球的质量m A =m B ，碰后A 球静止，B 球摆角β=α，这说明A 、B 两球碰后交换了速度； 如果m A >m B ，碰后A 、B 两球一起向右摆动； 如果m A 专题九磁场 考纲展示命题探究 考点一磁场磁场力 基础点 知识点1磁场、磁感应强度、磁感线 1．磁场 (1)基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用。 (2)方向：小磁针静止时N极所指的方向，即是N极所受磁场力的方向。2．磁感应强度 (1)物理意义：描述磁场的强弱和方向。 (2)定义式：B＝F IL(通电导线垂直于磁场)。单位：特斯拉。 (3)方向：小磁针静止时N极的指向。 3．磁感线 (1)磁感线：在磁场中画出一些有方向的曲线，使曲线上各点的切线方向跟这点的磁感应强度方向一致。 (2)两种常见磁铁的磁感线分布，如图甲、乙所示。 (3)几种电流周围的磁场分布 直线电流的磁场通电螺线管的磁场环形电流的磁场 特点 无磁极、非匀强，且距 导线越远处磁场越弱 与条形磁铁的磁场相 似，管内为匀强磁场且 磁场由S→N，管外为非 匀强磁场 环形电流的两侧是N极 和S极，且离圆环中心 越远，磁场越弱 安培定则 立体图 横截面图 纵截面图 在磁场的某些区域内，磁感线为等间距的平行线，如图所示。4．地磁场 (1)地磁场的N极在地理南极附近，地磁场的S极在地理北极附近，磁感线分布如图所示。 (2)地磁场B的水平分量(B x)总是从地理南极指向地理北极，而竖直分量(B y)，在南半球垂直地面向上，在北半球垂直地面向下。赤道处的地磁场沿水平方向指向北。 5．安培分子电流假说 (1)内容：在原子、分子等物质微粒的内部，存在着一种环形电流——分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极。 (2)该假说能够解释磁化、去磁等现象。 (3)分子电流的实质是原子内部带电粒子在不停地运动。 知识点2安培力 1．安培力的方向 (1)左手定则：伸开左手，让拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。 (2)两平行的通电直导线间的安培力：同向电流互相吸引，异向电流互相排斥。 2．安培力的大小 F＝BIL sinθ(其中θ为B与I之间的夹角)。如图所示： (1)I∥B时，θ＝0或θ＝180°，安培力F＝0。 (2)I⊥B时，θ＝90°，安培力最大，F＝BIL。 3．磁电式电流表的工作原理 磁电式电流表的原理图如图所示。 高中物理新课程磁现象和磁场教学设 计案例 高中物理新课程磁现象和磁场教学设计案例 发布者：李昌茂 内容:选修3-1第三章《磁现象和磁场》(普通高中课程标准实验教科书) 教材分析 磁现象和磁场是新教材中磁场章节的第一节课，从整个章节的知识安排来看，本节是此章的知识预备阶段，是本章后期学习的基础，是让学生建立学习磁知识兴趣的第一课，也是让学生建立电磁相互联系这一观点很重要的一节课，为以后学习电磁感应等知识提供铺垫。整节课主要侧重要学生对生活中的一些磁现象的了解如我国古代在磁方面所取得的成就、生活中熟悉的地磁场和其他天体的磁场（太阳、月亮等），故本节课首先应通过学生自己总结生活中与磁有关的现象。电流磁效应现象和磁场对通电导线作用的教育是学生树立起事物之间存在普遍联系观点的重要教学点，是学生在以后学习物理、 研究物理问题中应有的一种思想和观点。 学生分析 磁场的基本知识在初中学习中已经有所接触，学生在生活中对磁现象的了解也有一定的基础。但磁之间的相互作用毕竟是抽象的，并且大部分学生可能知道电与磁的联系，但没有用一种普遍联系的观点去看电与磁的关系，也没有一种自主的能力去用物理的思想推理实验现象和理论的联系。学生对磁场在现实生活中的应用是比较感兴趣的，故通过多媒体手段让学生能了解地磁场、太阳的磁场和自然界的一些现象的联系（如黑子、极光等），满足学生渴望获取新知识的需求。 教学目标 一、知识与技能 1、让学生自己总结生活中与磁有关的现象，了解现实生活中的各种磁现象和应用，培养学生的总结、归纳能力。 2、通过实验了解磁与磁、磁与电的相互作用，掌握电流磁效应现象。使学生具有普遍联系事物的能力，培养观察实验能力和分析、推理等思维能力。 磁场 第一节我们周围的磁现象 知识点回顾： 1、地磁场 （1）地球磁体的北（N）极位于地理南极附近，地球磁体的南（S）极位于地理北极附近。（2）地球磁体的磁场分布与条形磁铁的磁场相似。 （3）地磁两极与地理两极并不完全重合，存在偏差。 2、磁性材料 （1）按去磁的难易程度划分可分为硬磁性材料和软磁性材料。 （2）按材料所含化学成分划分可分为和。 （3）硬磁性材料剩磁明显，常用来制造等。 （4）软磁性材料剩磁不明显，常用来制造等。 知识点1：磁现象 一切与磁有关的现象都可称为磁现象。磁在我们的生活、生产和科技中有着广泛的应用，归纳大致分为： （1）利用磁体对铁、钴、镍等磁性物质的吸引力； （2）利用磁体对通电线圈的作用力； （3）利用磁化现象记录信息。 知识点2：地磁场（重点） 地球由于本身具有磁性而在其周围形成的磁场叫地磁场。关于地磁场的起源，目前还没有令人满意的答案。一种观点认为，地磁场是由于地核中熔融金属的运动产生的，而且熔融金属运动方向的变化会引起地磁场方向的变化。科学研究发现，从地球形成迄今的漫长年代里，地磁极曾多次发生极性倒转的现象。 地磁场具有这样的特点： （1）地磁北极在地理南极附近，地磁南极在地理北极附近； （2）地磁场与条形磁铁产生的磁场相似，但地磁场磁性很弱； （3）地磁场对宇宙射线的作用，保护生命（极光、宇宙射线的伤害）；地磁场对生物活动的影响（迁徙动物的走南闯北如信鸽，但候鸟南飞确是受气候的影响的，不是磁场）拓展： 地磁两极与地理两极并不重合，存在地磁偏角。这种现象最早是由我国北宋的学者沈括在《梦溪笔谈》中提出的，比西方早400多年。 并不是所有的天体都有和地球一样的磁性，如火星就没有磁性 知识点3：磁性材料 磁性材料一般指铁磁性物质。按去磁的难易程度，磁性材料可分为硬磁性材料和软磁性材料。硬磁性材料具有很强的剩磁，不易去磁，一般用于制造永磁体，如扬声器、计算机硬盘、信用卡、饭卡等；软磁性材料没有明显的剩磁，退磁快，常用于制造电磁铁、电动机、发电机、磁头等。 易忽略点：怎样区分磁性材料 如何判断给定的物体是采用硬磁性材料还是软磁性材料是学习中容易出错的地方。解决此类问题关键有两点： 1、明确所给物体的功能和原理； 2、熟悉这两种磁性材料的特点。 高二物理选修3-4教案 11、1简谐运动 一、三维目标 知识与技能 1、了解什么是机械振动、简谐运动 2、正确理解简谐运动图象的物理含义，知道简谐运动的图象是一条正弦或余弦曲线过程与方法 通过观察演示实验，概括出机械振动的特征，培养学生的观察、概括能力 情感态度与价值观 让学生体验科学的神奇，实验的乐趣 二、教学重点 使学生掌握简谐运动的回复力特征及相关物理量的变化规律 三、教学难点 偏离平衡位置的位移与位移的概念容易混淆；在一次全振动中速度的变化 四、教学过程 引入：我们学习机械运动的规律，是从简单到复杂：匀速运动、匀变速直线运动、平抛运动、匀速圆周运动，今天学习一种更复杂的运动——简谐运动 1、机械振动 振动是自然界中普遍存在的一种运动形式，请举例说明什么样的运动就是振动 微风中树枝的颤动、心脏的跳动、钟摆的摆动、声带的振动……这些物体的运动都是振动。请同学们观察几个振动的实验，注意边看边想：物体振动时有什么特征 [演示实验] （1）一端固定的钢板尺[见图1（a）] （2）单摆[见图1（b）] （3）弹簧振子[见图1（c）（d）] （4）穿在橡皮绳上的塑料球[见图1（e）] 提问：这些物体的运动各不相同：运动轨迹是直线的、曲线的；运动方向水平的、竖直的；物体各部分运动情况相同的、不同的……它们的运动有什么共同特征 归纳：物体振动时有一中心位置，物体（或物体的一部分）在中心位置两侧做往复运动，振动是机械振动的简称。 2、简谐运动 简谐运动是一种最简单、最基本的振动，我们以弹簧振子为例学习简谐运动 （1）弹簧振子 演示实验：气垫弹簧振子的振动 讨论：a．滑块的运动是平动，可以看作质点 b．弹簧的质量远远小于滑动的质量，可以忽略不计,一个轻质弹簧联接一个质点，弹簧的另一端固定，就构成了一个弹簧振子 c．没有气垫时，阻力太大，振子不振动；有了气垫时，阻力很小，振子振动。我们研究在没有阻力的理想条件下弹簧振子的运动。 （2）弹簧振子为什么会振动 物体做机械振动时，一定受到指向中心位置的力，这个力的作用总能使物体回到中心位置，这个力叫回复力，回复力是根据力的效果命名的，对于弹簧振子，它是弹力。 回复力可以是弹力，或其它的力，或几个力的合力，或某个力的分力，在O点，回复力是零，叫振动的平衡位置。 （3）简谐运动的特征 弹簧振子在振动过程中，回复力的大小和方向与振子偏离平衡位置的位移有直接关系。在研究机械振动时，我们把偏离平衡位置的位移简称为位移。 3、简谐运动的位移图象——振动图象 简谐运动的振动图象是一条什么形状的图线呢简谐运动的位移指的是什么位移（相对平衡位置的位移） 演示：当弹簧振子振动时，沿垂置于振动方向匀速拉动纸带，毛笔P 就在纸带上画出一条振动曲线 说明：匀速拉动纸带时，纸带移动的距离与时间成正比，纸带 物理选修3-1 一、电场 1.两种电荷、电荷守恒定律、元电荷(e ＝1.60×10-19 C ）；带电体电荷量等于元电荷的整数倍 2.库仑定律：F K Q Q r =12 2 （真空中的点电荷）｛F:点电荷间的作用力(N)； k:静电力常量k ＝9.0×109 N ?m 2 /C 2 ；Q 1、Q 2:两点电荷的电量(C)；r:两点电荷间的距离(m)； 作用力与反作用力；方向在它们的连线上；同种电荷互相排斥，异种电荷互相吸引｝ 3.电场强度：E F q =（定义式、计算式)｛E:电场强度(N/C)，是矢量（电场的叠加原理）；q ：检验电荷的电量(C)｝ 4.真空点（源）电荷形成的电场E KQ r =2 ｛r ：源电荷到该位置的距离（m ），Q ：源电荷的电量｝ 5.匀强电场的场强AB U E d = ｛U AB :AB 两点间的电压(V)，d:AB 两点在场强方向的距离(m)｝ 6.电场力：F ＝qE ｛F:电场力(N)，q:受到电场力的电荷的电量(C)，E:电场强度(N/C)｝ 7.电势与电势差：U AB ＝φA -φB ，U AB ＝W AB /q ＝q P E Δ 减 8.电场力做功：W AB ＝qU AB ＝qEd ＝ΔE P 减｛W AB :带电体由A 到B 时电场力所做的功(J)，q:带电量(C)，U AB :电场中A 、B 两点间的电势差(V )(电场力做功与路径无关),E:匀强电场强度,d:两点沿场强方向的距离(m)；ΔE P 减 ：带电体由A 到B 时势能的减少量｝ 9.电势能：E PA ＝q φA ｛E PA :带电体在A 点的电势能(J)，q:电量(C)，φA :A 点的电势(V)｝ 10.电势能的变化ΔE P 减＝E PA -E PB ｛带电体在电场中从A 位置到B 位置时电势能的减少量｝ 11.电场力做功与电势能变化W AB ＝ΔE P 减＝qU AB (电场力所做的功等于电势能的减少量) 12.电容C ＝Q/U(定义式,计算式) ｛C:电容(F)，Q:电量(C)，U:电压(两极板电势差)(V)｝ 13.平行板电容器的电容εS C 4πkd ＝（S:两极板正对面积，d:两极板间的垂直距离，ω：介电常数）常见电容器 14.带电粒子在电场中的加速(Vo ＝0)：W ＝ΔE K 增或2 2 mVt qU ＝ 15.带电粒子沿垂直电场方向以速度V 0进入匀强电场时的偏转(不考虑重力作用) ： 类平抛运动(在带等量异种电荷的平行极板中：d U E ＝ 垂直电场方向:匀速直线运动L ＝V 0t 平行电场方向:初速度为零的匀加速直线运动22at d ＝， F qE qU a m m m ＝＝＝ 注: (1)两个完全相同的带电金属小球接触时,电量分配规律:原带异种电荷的先中和后平分,原带同种电荷 的总量平分； 高中物理标准教材 高二物理：第三节几种常见的磁场(教学实录) Learning physics well can also cultivate your logical thinking ability, learning physics well can make you live a better life. 学校：______________________ 班级：______________________ 科目：______________________ 教师：______________________ --- 专业教学设计系列下载即可用 --- 高二物理：第三节几种常见的磁场(教学 实录) 第三节几种常见的磁场 一、教学目标 （一）知识与技能 1．知道什么叫磁感线。 2．知道几种常见的磁场（条形、蹄形，直线电流、环形电流、通电螺线管）及磁感线分布的情况 3．会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向。 4．知道安培分子电流假说，并能解释有关现象 5．理解匀强磁场的概念，明确两种情形的匀强磁场 6．理解磁通量的概念并能进行有关计算 （二）过程与方法 通过实验和学生动手（运用安培定则）、类比的方法加深对本节基础知识的认识。 （三）情感态度与价值观1.进一步培养学生的实验观察、分析的能力. 2.培养学生的空间想象能力. 二、重点与难点： 1．会用安培定则判定直线电流、环形电流及通电螺线管的磁场方向. 2．正确理解磁通量的概念并能进行有关计算 三、教具：多媒体、条形磁铁、直导线、环形电流、通电螺线管、小磁针若干、投影仪、展示台、学生电源 四、教学过程：（一）复习引入要点：磁感应强度b的大小和方向。［启发学生思考］电场可以用电场线形象地描述，磁场可以 高中物理选修3-1磁场 1．下列关于磁感应强度大小的说法中正确的是() A．通电导线受磁场力大的地方磁感应强度一定大 B．通电导线在磁感应强度大的地方所受安培力一定大 C．放在匀强磁场中各处的通电导线，所受安培力大小和方向处处相同 D．磁感应强度的大小和方向跟放在磁场中的通电导线所受安培力的大小和方向无关 2.在赤道上某处有一支避雷针。当带有负电的乌云经过避雷针上方时，避雷针开始放电形成 瞬间电流，则地磁场对避雷针的作用力的方向为() A．正东B．正西 C．正南D．正北 3.如图所示，三根长直导线垂直于纸面放置，通以大小相同方向如图的电 流，ac⊥bd，且ab＝ac＝ad，则a点处磁场方向为( ) A．垂直于纸面向外 B．垂直于纸面向里 C．沿纸面由a向d D．沿纸面由a向c 4.(2012·昆明一模)如图所示，光滑的平行导轨与电源连接后，与水平方向成θ角倾斜放置， 导轨上另放一个质量为m的金属导体棒。当S闭合后，在棒所在区域内加一个合适的匀强磁场， 可以使导体棒静止平衡，图中分别加了不同方向的磁场，其中一定不能平衡的是() 5. （多选）回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接 的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加 速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子 射出时的动能，则下列说法中正确的是( ) A．增大电场的加速电压，其他保持不变 B．增大磁场的磁感应强度，其他保持不变 C．减小狭缝间的距离，其他保持不变 D．增大D形金属盒的半径，其他保持不变 6. （多选）长为L的水平极板间，有垂直纸面向里的匀强磁场，如图所示，磁感应强度为 B，板间距离为L，板不带电．一质量为m、电荷量为q带正电的粒子(不计重力)，从左边极板 间中点处垂直磁感线以速度v水平射入磁场，欲使粒子不打在极板上，可采用 的方法是( ) A．使粒子的速度v< BqL 4m B．使粒子的速度v> BqL 4m C．使粒子的速度v> 5BqL 4m D．使粒子的速度 BqL 4m 《磁场》单元练习 一．选择题：每小题给出的四个选项中，每小题有一个选项、或多个选项正确。 1、如图所示，两根垂直纸面、平行且固定放置的直导线M和N，通有同向等值电流；沿纸面与直导线M、N等距放置的另一根可自由移动的通电导线ab，则通电导线ab在安培力作用下运动的情况是 A.沿纸面逆时针转动 B.沿纸面顺时针转动 C.a端转向纸外，b端转向纸里 D.a端转向纸里，b端转向纸外 2、一电子在匀强磁场中，以一固定的正电荷为圆心，在圆形轨道上运动，磁场方向垂直于它的运动平面，电场力恰是磁场力的三倍.设电子电量为e，质量为m，磁感强度为B，那么电子运动的可能角速度应当是 3、空间存在竖直向下的匀强电场和水平方向（垂直纸面向里）的匀强磁场，如图所示，已知一离子在电场力和洛仑兹力共同作用下，从静止开始自A点沿曲线ACB运动，到达B 点时速度为零，C为运动的最低点.不计重力，则 A.该离子带负电 B.A、B两点位于同一高度 C.C点时离子速度最大 D.离子到达B点后，将沿原曲线返回A点 4、一带电粒子以一定速度垂直射入匀强磁场中，则不受磁场影响的物理量是： A、速度 B、加速度 C、动量 D、动能 5、MN板两侧都是磁感强度为B的匀强磁场，方 向如图，带电粒子（不计重力）从a位置以垂直B 方向的速度V开始运动，依次通过小孔b、c、d，已知ab = bc = cd，粒子从a运动到d的时间为t，则粒子的荷质比为：M N a b c d V B B A 、 tB π B 、 tB 34π C 、π2tB D 、tB π3 6、带电粒子（不计重力）以初速度V 0从a 点进入匀强磁场，如图。运动中经过b 点，oa=ob 。若撤去磁场加一个与y 轴平行的匀强电场，仍以V 0从a 点进入电场，粒子仍能通过b 点，那么电场强度E 与磁感强度B 之比E/B 为： A 、V 0 B 、1 C 、2V 0 D 、 2 V 7、如图，MN 是匀强磁场中的一块薄金属板，带电粒子（不计重力）在匀强磁场中运动并穿过金属板，虚线表示其运动轨迹，由图知： A 、粒子带负电 B 、粒子运动方向是abcde C 、粒子运动方向是edcba D 、粒子在上半周所用时间比下半周所用时间长 8、带负电的小球用绝缘丝线悬挂于O 点在匀强磁场中摆动，当小球每次通过最低点A 时： A 、摆球受到的磁场力相同 B 、摆球的动能相同 C 、摆球的动量相同 D 、向右摆动通过A 点时悬线的拉力大于向左摆动通过A 点时悬线的拉力 9、如图，磁感强度为B 的匀强磁场，垂直穿过平面直角坐标系的第I 象限。一质量为m ，带电量为q 的粒子以速度V 从O 点沿着与y 轴夹角为30°方向进入磁场，运动到A 点时的速度方向平行于x 轴，那么： A 、粒子带正电 B 、粒子带负电 C 、粒子由O 到A 经历时间qB m t 3π= D 、粒子的速度没有变化 10、如图所示，一条形磁铁放在水平桌面上，在它的左上方固定一直导线，导线与磁场垂直，若给导线通以垂直于纸面向里的电流，则……………………（ ） A 、磁铁对桌面压力增大 B 、磁场对桌面压力减小 C 、桌面对磁铁没有摩擦力 D 、桌面对磁铁摩擦力向右 O x y V 0 a b M N a b c d e O a x y O A V 0 第三章磁场 全章教学设计 全章教学内容分析 我们生活在磁的世界里，但是磁对我们来说，依然相当神秘。本章从磁现象和电流磁效应导入磁场，首先介绍了磁场的性质及描述，进而研究磁场对通电导线和运动电荷的作用力。最后介绍带电粒子在磁场中的运动。全章的知识结构始终遵循“从充满问题的现象入手，从实验中发现本质，从本质中体会应用”这一思路。 磁场对电流的作用——安培力在本章中起着承上启下的作用，它不仅是磁场性质的重要体现，而且是学习电流表工作原理和推导洛伦兹力公式的基础，还是电磁感应动态分析的重要组成部分。在洛伦兹力公式的处理上，教材从“磁场对电流有力的作用”和“电流是由电荷的定向移动形成的”这两个事实出发，提出磁场对运动电荷有作用力的设想，然后用实验来验证，在此基础上引入洛伦兹力概念，并借助电流的微观模型推导洛伦兹力。一般情况下，带电粒子在磁场中的运动比较复杂，它被广泛运用于探索物质的微观结构图相互作用并且在现代科技中有着广泛的应用。教材结合显像管、质谱仪、回旋加速器应用实例主要介绍了带电粒子垂直进入匀强磁场中的匀速圆周运动，旨在让学生掌握粒子运动与控制的研究方法。 课标要求 1．内容标准 (1)列举磁现象在生活和生产中的应用。了解我国古代在磁现象方面的研究成果及其对人类文明的影响。关注与磁相关的现代技术发展。 例1：观察计算机磁盘驱动器的结构，大致了解其工作原理。 (2)了解磁场，知道磁感应强度和磁通量。会用磁感线描述磁场。 例2：了解地磁场的分布、变化，及其对人类生活的影响。 (3)会判断通电直导线和通电线圈周围磁场的方向。 (4)通过实验认识安培力，会判断安培力的方向。会计算匀强磁场中安培力的大小。 例3：利用电流天平或其他简易装置，测量或比较磁场力。 例4：了解磁电式电表的结构和工作原理。 (5)通过实验认识洛伦兹力。会判断洛伦兹力的方向，会计算洛伦兹力的大小。了解电子束的磁偏转原理及其在科学技术中的应用。 例5：观察阴极射线在磁场中的偏转。 例6：了解质谱仪和回旋加速器的工作原理。 (6)认识电磁现象的研究在社会发展中的作用。 2．活动建议 (1)用电磁继电器安装一个自动控制电路。 (2)观察电视显像管偏转线圈的结构，讨论控制电子束偏转的原理。 知识版块及知识结构 磁场的概念→磁场的描述→磁场对通电导线的作用力→磁场对运动电荷的作用力→带电粒子在匀强磁场中的运动 知识结构图 第四章电磁感应 划时代的发现 教学目标 （一）知识与技能 1．知道与电流磁效应和电磁感应现象的发现相关的物理学史。 2．知道电磁感应、感应电流的定义。 （二）过程与方法 领悟科学探究中提出问题、观察实验、分析论证、归纳总结等要素在研究物理问题时的重要性。 （三）情感、态度与价值观 1．领会科学家对自然现象、自然规律的某些猜想在科学发现中的重要性。 2．以科学家不怕失败、勇敢面对挫折的坚强意志激励自己。 教学重点 知道与电流磁效应和电磁感应现象的发现相关的物理学史。领悟科学探究的方法和艰难历程。培养不怕失败、勇敢面对挫折的坚强意志。 教学难点 领悟科学探究的方法和艰难历程。培养不怕失败、勇敢面对挫折的坚强意志。教学方法 教师启发、引导，学生自主阅读、思考，讨论、交流学习成果。 教学手段 计算机、投影仪、录像片 教学过程 一、奥斯特梦圆“电生磁”------电流的磁效应 引导学生阅读教材有关奥斯特发现电流磁效应的内容。提出以下问题，引导学 生思考并回答： （1）是什么信念激励奥斯特寻找电与磁的联系的在这之前，科学研究领域存在怎样的历史背景 （2）奥斯特的研究是一帆风顺的吗奥斯特面对失败是怎样做的 （3）奥斯特发现电流磁效应的过程是怎样的用学过的知识如何解释 （4）电流磁效应的发现有何意义谈谈自己的感受。 学生活动：结合思考题，认真阅读教材，分成小组讨论，发表自己的见解。二、法拉第心系“磁生电”------电磁感应现象 教师活动：引导学生阅读教材有关法拉第发现电磁感应的内容。提出以下问题，引导学生思考并回答： （1）奥斯特发现电流磁效应引发了怎样的哲学思考法拉第持怎样的观点 （2）法拉第的研究是一帆风顺的吗法拉第面对失败是怎样做的 （3）法拉第做了大量实验都是以失败告终，失败的原因是什么 （4）法拉第经历了多次失败后，终于发现了电磁感应现象，他 发现电磁感应现象的具体的过程是怎样的之后他又做了大量的实 验都取得了成功，他认为成功的“秘诀”是什么 （5）从法拉第探索电磁感应现象的历程中，你学到了什么谈谈 自己的体会。 学生活动：结合思考题，认真阅读教材，分成小组讨论，发表自己的见解。 三、科学的足迹 1、科学家的启迪教材P3 2、伟大的科学家法拉第教材P4 四、实例探究 【例1】发电的基本原理是电磁感应。发现电磁感应现象的科学家是（C） 基础知识一、磁场 1、磁场：磁场是存在于磁体、运动电荷周围的一种物质．它的基本特性是：对处于其中的磁体、电流、运动电荷有力的作用． 2、磁现象的电本质 二、磁感线 为了描述磁场的强弱与方向，人们想象在磁场中画出的一组有方向的曲线． 1．疏密表示磁场的强弱． 2．每一点切线方向表示该点磁场的方向，也就是磁感应强度的方向． 3．是闭合的曲线，在磁体外部由N极至S极，在磁体的内部由S极至N极．磁线不相切不相交。 4．匀强磁场的磁感线平行且距离相等．没有画出磁感线的地方不一定没有磁场． 5．安培定则：姆指指向电流方向，四指指向磁场的方向．注意这里的磁感线是一个个同心圆，每点磁场方向是在该点切线方向· *熟记常用的几种磁场的磁感线： 三、磁感应强度 1．磁场的最基本的性质是对放入其中的电流或磁极有力的作用，电流垂直于磁场时受磁场力最大，电流与磁场方向平行时，磁场力为零。 2．在磁场中垂直于磁场方向的通电导线受到的磁场力F跟电流强度I和导线长度l的乘积Il的比值，叫做通电导线所在处的磁感应强度． ①表示磁场强弱的物理量．是矢量． ②大小：B=F/Il（电流方向与磁感线垂直时的公式）． ③方向：左手定则：是磁感线的切线方向；是小磁针N极受力方向；是小磁针静止时N极的指向．不是导线受力方向；不是正电荷受力方向；也不是电流方向．（根据实验得出的） ④单位：牛/安米，也叫特斯拉，国际单位制单位符号T． ⑤点定B定：就是说磁场中某一点定了，则该处磁感应强度的大小与方向都是定值． ⑥匀强磁场的磁感应强度处处相等． ⑦磁场的叠加:空间某点如果同时存在两个以上电流或磁体激发的磁场,则该点的磁感应强度是各电流或磁体在该点激发的磁场的磁感应强度的矢量和,满足矢量运算法则. 第一节磁现象和磁场 一、教学目标 1．知识与技能： （1）了解基本的磁现象；（2）了解电流的磁效应； （3）知道磁场及其特征；（4）了解地球的磁场及其应用。 2．过程与方法 通过观察、类比（与电场强度的定义的类比）使学生理解和掌握磁场的基本知识概念与特征，为学生形成物理概念奠定的基础。 3．情感、态度与价值观 培养学生探究物理现象的兴趣，提高综合学习能力。 二、教学重点 电流的磁效应、磁场的定义与基本特征。 三、教具 1．演示软磁铁被磁化的实验：铁架台，条形磁铁，软铁棒，大头针。 2．演示磁性材料的实验：电源，通电螺线管，可被轻绳吊起的小磁针，塑料棒，铜棒，铅棒，软铁棒，硅钢棒，扬声器，磁电式仪表，继电器，变压器。 四、主要教学过程 （一）磁现象： 1．生活中的磁现象以及我国古代在磁方面的贡献 2．天然磁体的成分：Fe3O4； 现在使用的磁体的构成：铁、钴、镍等金属或用某些氧化物制成的 3．磁性、磁极---N极、S极 N极、S极的规定： （二）电流的磁效应 1．磁体的相互作用与电荷间的相互作用，人们的猜想 电荷的相互作用：磁体间的相互作用： 人们的猜测： 2．人们的发现：铁质物质可以被电流磁化（富兰克林的发现） 奥斯特的贡献：揭示了电与磁的联系 （现在重复奥斯特实验的注意点：小磁针应该如何摆动，为什么） （三）磁场 1．引入磁场的原因 解释磁体没有接触就能产生力的作用（在物理学中认为物理不直接接触就不能产生里的作用，如电荷之间的相互作用---是通过电场而发生力的作用的） 2．磁体与磁体之间，磁体与电流之间；电流与电流之间作用示意图为 3．存在的范围 磁场存在于磁体周围以及电流周围 4．磁场的特性 对放入其中的磁体或电流有力的作用 （四）磁性的地球 1．发现：小磁针发生偏转 2．地球的地理两极与地磁的两极位置关系 地球磁极在慢慢移动，磁偏角也在变化 3．地球磁性对地球生物的影响 4．人类认识地球的磁性对人类生活的影响---指南针与航海事业的发展 5．宇宙中存在磁性的星球很多但并不是所有的 （五）指南针与郑和下西洋 我国古代在磁方面的研究与应用优先于世界 （六）小结本节要点 1．电流磁效应的发现 高二物理选修3-4教案 郑伟文 11．1简谐运动 教学目的 （1）了解什么是机械振动、简谐运动 （2）正确理解简谐运动图象的物理含义，知道简谐运动的图象是一条正弦或余弦曲线。 2．能力培养通过观察演示实验，概括出机械振动的特征，培养学生的观察、概括能力 教学重点：使学生掌握简谐运动的回复力特征及相关物理量的变化规律 教学难点：偏离平衡位置的位移与位移的概念容易混淆；在一次全振动中速度的变化 课型：启发式的讲授课 教具：钢板尺、铁架台、单摆、竖直弹簧振子、皮筋球、气垫弹簧振子、微型气源 教学过程（教学方法） 教学内容 [引入]我们学习机械运动的规律，是从简单到复杂：匀速运动、匀变速直线运动、平抛运动、匀速圆周运动，今天学习一种更复杂的运动——简谐运动。 1．机械振动 振动是自然界中普遍存在的一种运动形式，请举例说明什么样的运动就是振动？ [讲授]微风中树枝的颤动、心脏的跳动、钟摆的摆动、声带的振动……这些物体的运动都是振动。请同学们观察几个振动的实验，注意边看边想：物体振动时有什么特征？ [演示实验]（1）一端固定的钢板尺[见图1（a）]（2）单摆[见图1（b）] （3）弹簧振子[见图1（c）（d）] （4）穿在橡皮绳上的塑料球[见图1（e）] {提问}这些物体的运动各不相同：运动轨迹是直线的、曲线的；运动方向水平的、竖直的；物体各部分运动情况相同的、不同的……它们的运动有什么共同特征？ {归纳}物体振动时有一中心位置，物体（或物体的一部分）在中心位置两侧做往复运动，振动是机械振动的简称。 2．简谐运动 简谐运动是一种最简单、最基本的振动，我们以弹簧振子为例学习简谐运动。 第1节磁场 【教学目的】 1、了解简单的磁现象，了解磁性材料 2、认识磁场，知道在磁体周围存在着磁场 3、知道地球是一个大磁体，了解地磁场的存在，并能用于解释一些奇妙的现象 4、会用小磁针来检测磁场的存在并判断磁场的方向 5、能用类比的方法将电场的研究方法迁移到磁场的研究方法上来 【教学重点】 了解磁场有哪些特性，并能用于检测磁场的存在；知道地球是个大磁场 【教学难点】 地磁场中的方向是学生的薄弱环节 【教学媒体】 1、实验器材：条形磁铁×2；马蹄形磁铁；环行磁铁；铁钉若干；铜片；冰箱磁贴；碎铁屑 2、课件：地磁场的分布图片 【教学安排】 【新课导入】 用小玩具——响尾蛇（两枚磁石）；钓鱼玩具激发学生的兴趣。 我国是最早发现磁现象、应用磁场的国家之一，指南针的发明为世界航海做出了巨 大贡献．现代，磁已更广泛地应用在我们的生活中，奇妙的磁现象不仅在玩具中常用， 在生活、生产中许多地方也用到了磁现象，展示纸盆喇叭后的环行磁铁。展示磁悬浮的 视频。今天我们来研究磁场 【新课内容】 1、有关磁的几个问题 请同学们思考并回答：在刚才的演示中重要体现了哪些与磁有关的现象？ 根据回答，补充演示一些磁现象实验：如磁铁吸引铁屑；磁极间的相互作用；磁化现象等等 归纳总结并板书：1、磁现象： ◆物体有吸引铁一类物质的性质叫磁性． ◆具有磁性的物体叫磁体．（天然磁石的成分是四氧化三铁） ◆磁体上磁性最强的部分叫磁极．（对条形磁铁来说，其磁极在两端。我们把两 个磁极分别叫北（N）级和南（S）级。将条形磁铁悬挂起来（演示），静止时 其指向地理北极的叫北级，指向地理南极的叫南级。词性很弱的叫中性区） ◆同名磁极相斥，异名磁极相吸．（演示） ◆变无磁性物体为有磁性物体叫磁化，变有磁性物体为无磁性物体叫退磁．（演 示磁化过程/通过加热或敲击可以使磁化的物体退磁） 2、磁场： 磁体对铁一类物质的作用力也是非接触力，所以我们也可以用电场的相关知识认定，这种力也是通过磁场来传递的。我们了解磁场，也要象电场一样，先要了解哪些物质会产生磁场。然后要知道怎么描述磁场；接着要知道磁场对哪些物体会产生磁力，这些磁力的大小和方向有何规律等等。首先，哪些物体周围会形成磁场呢？（学生讨论回答，并给出判定的理由） 板书：2、磁场：①磁体周围存在磁场，磁场是物质存在的另一种形式，是一种客观 （精心整理，诚意制作） 高中物理选修3-1模块质量检测 第三章磁场命题人：周新艳校对人：廖燕子 一、单项选择题（本题共10小题每小题4分，共40分， 每小题只有一个答案正确） 1、关于磁场，以下说法正确的是( ) A．电流在磁场中某点不受磁场力作用，则该点的磁感强度一定为零 B．磁场中某点的磁感强度，根据公式B=F/I·l，它跟F，I，l都有关 C．磁场中某点的磁感强度的方向垂直于该点的磁场方向 D．磁感应强度的大小和方向跟放在磁场中的通电导线受力的大小和方向无关 2、如图所示，通电导线均置于匀强磁场中，其中通电导线不受安培力作用的是( ) 3、 如图所示为一种利用电磁原理制成的充气泵的结构示意图，其工作原理类似打点计时器。当电流从电磁铁的接线柱a流入，吸引小磁铁向下运动时，下列选项中正确的是（） A．当电流从a流入时，电磁铁的上端为N极，小磁铁的下端为S极 B．当电流从a流入时，电磁铁的上端为S极，小磁铁的下端为N极 C．当电流从b流入时，电磁铁的上端为S极，小磁铁的下端为N极 D．以上说法都是错的 10、如图所示，细线下悬一带负电的小球，在竖直面内和一匀强磁场中摆动，匀强磁场的方向垂直纸面向里，摆球在A、B间摆动过程中，由A摆到最低点C 时，摆线拉力的大小为F 1，摆球加速度大小为a 1 ；由B摆到最低点C时，摆线 拉力的大小为F 2，摆球加速度大小为a 2 ，则 （） A、F1>F2,a1=a2 B、F1高中物理一轮复习教案：-磁场-磁场力
