人教版高中物理选修3-13.3几种常见的磁场

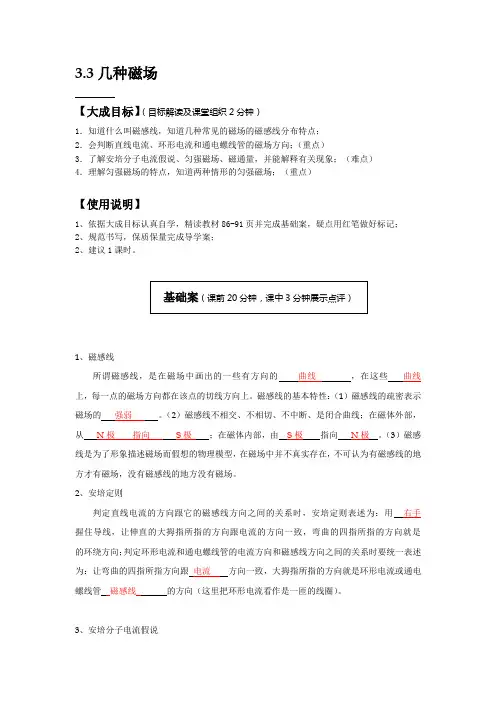

3.3几种磁场
【大成目标】（目标解读及课堂组织2分钟）
1．知道什么叫磁感线，知道几种常见的磁场的磁感线分布特点；
2．会判断直线电流、环形电流和通电螺线管的磁场方向；（重点）
3．了解安培分子电流假说、匀强磁场、磁通量，并能解释有关现象；（难点）
4．理解匀强磁场的特点，知道两种情形的匀强磁场；（重点）
【使用说明】
1、依据大成目标认真自学，精读教材86-91页并完成基础案，疑点用红笔做好标记；
2、规范书写，保质保量完成导学案；
2、建议1课时。

基础案（课前20分钟，课中3分钟展示点评）
1、磁感线
所谓磁感线，是在磁场中画出的一些有方向的曲线，在这些曲线上，每一点的磁场方向都在该点的切线方向上。

磁感线的基本特性：（1）磁感线的疏密表示磁场的强弱。

（2）磁感线不相交、不相切、不中断、是闭合曲线；在磁体外部，从N极指向S极；在磁体内部，由S极指向N极。

（3）磁感线是为了形象描述磁场而假想的物理模型，在磁场中并不真实存在，不可认为有磁感线的地方才有磁场，没有磁感线的地方没有磁场。

2、安培定则
判定直线电流的方向跟它的磁感线方向之间的关系时，安培定则表述为：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是的环绕方向；判定环形电流和通电螺线管的电流方向和磁感线方向之间的关系时要统一表述为：让弯曲的四指所指方向跟电流方向一致，大拇指所指的方向就是环形电流或通电螺线管磁感线的方向（这里把环形电流看作是一匝的线圈）。

3、安培分子电流假说。

（精心整理，诚意制作）1．关于磁现象的电本质，下列说法正确的是( )A．一切磁现象都起源于运动电荷，一切磁作用都是运动电荷通过磁场而发生的B．除永久磁铁外，一切磁场都是由运动电荷产生的C．据安培的分子电流假说，在外界磁场的作用下，物体内部分子电流取向变得大致相同时，物体就被磁化，两端形成磁极D．有磁必有电，有电必有磁解析：选AC.任何物质的原子的核外电子绕核运动形成分子电流，分子电流使每个物质分子相当于一个小磁体．当各分子电流的取向大致相同时，物质对外显磁性，所以一切磁现象都源于运动电荷，A、C正确，B错误．静电场不产生磁场，D错误．2．关于磁感线下列说法正确的是( )A．磁感线是磁场中实际存在的线B．条形磁铁磁感线只分布于磁铁外部C．当空中存在几个磁场时，磁感线有可能相交D．磁感线上某点的切线方向就是放在这里的小磁针N极受力的方向解析：选D.磁感线是假想的线，故A错；磁感线是闭合的曲线，磁铁外部、内部均有磁感线，故B错；磁感线永不相交，故C错；根据磁感线方向的规定知D 对．3.图3－3－15如图3－3－15所示，带负电的金属圆盘绕轴OO′以角速度ω匀速旋转，在盘左侧轴线上的小磁针最后平衡的位置是( )A．N极竖直向上B．N极竖直向下C．N极沿轴线向右D．N极沿轴线向左解析：选C.等效电流的方向与转动方向相反，由安培定则知轴线上的磁场方向向右，所以小磁针N极受力向右，故C正确．4.图3－3－16(20xx年深圳中学高二检测)如图3－3－16所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的( )A．区域ⅠB．区域ⅡC．区域ⅢD．区域Ⅳ解析：选A.根据安培定则可判断出区域Ⅰ的磁场是一致且向里的．5．如图3－3－17所示，图3－3－17线圈平面与水平方向夹角θ＝60°，磁感线竖直向下，线圈平面面积S＝0.4m2，匀强磁场磁感应强度B＝0.6 T，则穿过线圈的磁通量Φ为多少？解析：法一：把S投影到与B垂直的方向，则Φ＝B·S cos θ＝0.6×0.4×cos 60°Wb＝0.12 Wb.法二：把B分解为平行于线圈平面的分量B∥和垂直于线圈平面的分量B⊥，B∥不穿过线圈，且B⊥＝B cos θ，则Φ＝B⊥S＝B cos θ·S＝0.6×0.4×cos 60°Wb＝0.12 Wb.答案：0.12 Wb一、选择题1．下列关于磁通量的说法，正确的是( )A．磁通量是反映磁场强弱和方向的物理量B．某一面积上的磁通量是表示穿过此面积的磁感线的总条数C．在磁场中所取的面积越大，该面上磁通量越大D．穿过任何封闭曲面的磁通量一定为零解析：选BD.磁通量Φ是磁感应强度B与垂直于磁场方向的面积S的乘积，即Φ＝BS，亦表示穿过磁场中某面积S的磁感线的总条数，Φ只有大小，没有方向，是标量．由此可知选项A错误，B正确。

2．(20xx·厦门高二检测)下列四图为电流产生磁场的分布图，正确的分布图是( )A．①③B．②③C．①④D．②④答案：C解析：由安培定则可以判断出直线电流产生的磁场方向，①正确②错误。

③和④为环形电流，注意让弯曲的四指指向电流的方向，可判断出④正确③错误。

故正确选项为C。

3．如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是( )A．两棒均显磁性B．两棒均不显磁场C．甲棒不显磁性，乙棒显磁性D．甲棒显磁性，乙棒不显磁性答案：C解析：甲棒中分子电流杂乱无章，分子电流的磁场相互抵消，对外不显磁性；乙棒中分子电流取向大致一致，分子电流的磁场相互叠加，对外显示出较强的磁性。

C正确。

4．如图所示是云层之间闪电的模拟图，图中A、B是位于北、南方向带有电荷的两块阴雨云，在放电的过程中在两云的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则关于A、B的带电情况说法中正确的是( )A．带同种电荷B．带异种电荷C．B带正电D．A带正电答案：BD解析：云层间放电必须发生在异种电荷之间，故B对；在云层间放电时，形成的强电场和高温将空气电离成正离子和负离子，并在强电场的作用下做定向移动，形成电流，相当于通电直导线形成磁场。

由题意知，从南往北看，磁场是逆时针的，根据安培定则可以判断电流是从A流向B的，故可知A带正电，B带负电。

所以D 选项正确。

5．(20xx·杭州高二检测)如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将( )A．逐渐增大B．逐渐减小C．保持不变D．不能确定答案：B解析：离导线越远，电流产生的磁场越弱，穿过线圈的磁感线条数越少，磁通量逐渐减小，故只有B正确。

6．(20xx·潍坊高二检测)如图所示是一种利用电磁原理制作的充气泵的结构示意图。
