单模光纤是一种光纤类型，其只能传输单一模式的激光束。
与多模光纤相比，单模光纤具有更高的传输速度和更低的衰减，因此通常用于需要高速、长距离的数据传输和通信应用。
以下是单模光纤的主要特征：
1. 传输速率高：单模光纤能够以极高的速度传输数据，这是由于其低衰减和窄的光束宽度。
这使得单模光纤成为光纤通信和数据传输的理想选择。
2. 传输距离长：由于单模光纤只传输单一模式的激光束，这意味着它不会受到模式色散的影响，这是多模光纤中常见的问题。
因此，单模光纤具有更长的传输距离，这对于需要远距离通信的应用非常重要。
3. 稳定性高：单模光纤具有很高的稳定性，因为它对温度、湿度和机械应力的变化不太敏感。
这使得单模光纤在恶劣环境和移动应用中具有很高的可靠性。
4. 制造精度高：单模光纤的制造需要极高的精度，因为任何小的偏差都可能导致光的散射和衰减。
这通常需要高级的光纤制造技术和设备。
5. 成本较高：由于单模光纤需要高级的光纤制造技术和设备，因此其成本相对较高。
这也限制了单模光纤在某些应用中的普及。
6. 色散管理：虽然单模光纤避免了模式色散的问题，但在高数据率传输中，非模式色散和波导色散会有影响。
这是需要采取一些措施来管理色散问题。
总的来说，单模光纤在高速、长距离数据传输和通信应用中具有很高的优势，但也需要注意色散管理等问题。
随着技术的发展，单模光纤的性能和成本也在不断改进，使其在更多领域得到应用。

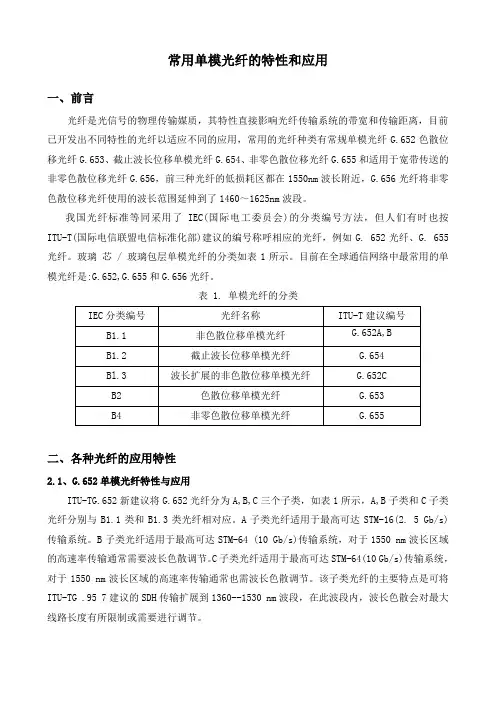

常用单模光纤的特性和应用常用单模光纤的特性和应用一、前言光纤是光信号的物理传输媒质，其特性直接影响光纤传输系统的带宽和传输距离，目前已开发出不同特性的光纤以适应不同的应用，常用的光纤种类有常规单模光纤G.652色散位移光纤G.653、截止波长位移单模光纤G.654、非零色散位移光纤G.655和适用于宽带传送的非零色散位移光纤G.656，前三种光纤的低损耗区都在1550nm波长附近，G.656光纤将非零色散位移光纤使用的波长范围延伸到了1460～1625nm波段。
我国光纤标准等同采用了IEC(国际电工委员会)的分类编号方法，但人们有时也按ITU-T(国际电信联盟电信标准化部)建议的编号称呼相应的光纤，例如G. 652光纤、G. 655光纤。
玻璃芯 / 玻璃包层单模光纤的分类如表1所示。
目前在全球通信网络中最常用的单模光纤是:G.652,G.655和G.656光纤。
表 1. 单模光纤的分类二、各种光纤的应用特性2.1、G.652单模光纤特性与应用ITU-TG.652新建议将G.652光纤分为A,B,C三个子类，如表1所示，A,B子类和C子类光纤分别与B1.1类和B1.3类光纤相对应。
A子类光纤适用于最高可达STM-16(2. 5 Gb/s)传输系统。
B子类光纤适用于最高可达STM-64 (10 Gb/s)传输系统，对于1550 nm波长区域的高速率传输通常需要波长色散调节。
C子类光纤适用于最高可达STM-64(10 Gb/s)传输系统，对于1550 nm波长区域的高速率传输通常也需波长色散调节。
该子类光纤的主要特点是可将ITU-TG .95 7建议的SDH传输扩展到1360--1530 nm波段，在此波段内，波长色散会对最大线路长度有所限制或需要进行调节。
表2 G.652单模光纤特性①上限波长尚未完全确定，且xx≤25 nm。
②如果对一种特定结构的光缆已经过验证.制造厂家可以在满足光缆PMD Q基本要求的情况下，对未成缆光纤选择规定最大的偏振模色散系数。
光缆技术说明书主要技术要求及指标一、光缆中的光纤使用ITU-T G.652建议的美国康宁公司的单模光纤。
每一包中的所有光缆及光缆中的所有光纤为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。
每盘光缆保证没有光纤接头。
●模场直径（1310nm）标称值：9.3μm偏差：不超过±0.5μm●模场直径（1550nm）标称值： 10.5μm偏差：不超过±0.8μm●包层直径标称值：125μm偏差：不超过±2μm1310nm波长的模场同心度偏差：小于0.8μm。
包层不圆度：小于1%。
●截止波长截止波长满足下述λcc或λc要求：λc （在2米光纤上测试）：1100～1330nm保证λcc（在20米光缆+2米光纤上测试）：≤1270nm●光纤衰减系数在1310nm波长上的最大衰减系数为0.36dB/km在1285～1330nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.05dB/km。
在1550nm波长上的最大衰减系数为0.22dB/km在1480～1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。
光纤衰减曲线具有良好的线性且无明显台阶。
用光时域反射计（OTDR）检测任意+0.10dB）/2,一光纤时，在1310nm和1550n处500m光纤的衰减值不大于（αmeanαmean是光纤的平均衰减系数。
●光纤在1550nm波长上的弯曲衰减特性以37.5mm的弯曲半径松绕100圈后,衰减增加值小于0.5dB。
●色散零色散波长范围为（1300～1324）nm。
最大零色散点斜率不大于0.093 ps /(nm2.km)。
1288～1339nm范围内色散系数不大于3.5 ps /nm.km。
1271～1360nm范围内色散系数不大于5.3 ps /nm.km。
1550nm波长的色散系数不大于18 ps /nm.km。
单模光纤跳线参数摘要：一、单模光纤跳线概述二、单模光纤跳线的主要参数1.纤维规格2.连接头类型3.长度4.传输速率5.抗拉强度6.光学特性三、单模光纤跳线的应用领域四、选购与使用注意事项五、总结正文：一、单模光纤跳线概述单模光纤跳线（Single-mode Fibre Optic Jumper），简称SMF跳线，是一种用于光纤配线架（ODF）和设备间连接的光纤传输设备。
它采用单模光纤作为传输介质，具有传输速率快、信号损耗低、抗干扰性强等优点。
广泛应用于电信、互联网、数据中心、广播电视等行业。
二、单模光纤跳线的主要参数1.纤维规格：单模光纤跳线的纤维规格主要包括900μm、125μm、140μm等。
其中，125μm规格应用最为广泛。
2.连接头类型：单模光纤跳线的连接头类型有SC、LC、FC、ST等。
不同的连接头类型适用于不同的设备接口，选购时需注意与设备匹配。
3.长度：单模光纤跳线的长度有1米、2米、3米、5米等不同规格，可根据实际需求选购。
4.传输速率：单模光纤跳线的传输速率与纤维规格、连接头类型、传输距离等因素有关。
常见的传输速率有100Mbps、1000Mbps、10Gbps等。
5.抗拉强度：单模光纤跳线的抗拉强度是指光纤在受到拉伸力作用时的破坏强度。
一般而言，抗拉强度越高，光纤跳线的使用寿命越长。
6.光学特性：单模光纤跳线的光学特性主要包括损耗、色散等。
损耗越低，信号传输距离越远；色散越小，传输速率越高。
三、单模光纤跳线的应用领域单模光纤跳线广泛应用于电信、互联网、数据中心、广播电视、工业自动化、医疗设备等领域。
在这些领域中，单模光纤跳线为高速数据传输、长距离通信提供了可靠的保障。
四、选购与使用注意事项1.选购时要注意光纤跳线的纤维规格、连接头类型、长度、传输速率等参数，确保与设备匹配。
2.使用前，请仔细阅读产品说明书，了解光纤跳线的安装、使用和维护方法。
3.避免光纤跳线受到强烈冲击和弯曲，以免损坏光纤。
常用单模光纤的特性和应用一、前言光纤是光信号的物理传输媒质，其特性直接影响光纤传输系统的带宽和传输距离，目前已开发出不同特性的光纤以适应不同的应用，常用的光纤种类有常规单模光纤G.652色散位移光纤G.653、截止波长位移单模光纤G.654、非零色散位移光纤G.655和适用于宽带传送的非零色散位移光纤G.656，前三种光纤的低损耗区都在1550nm波长附近，G.656光纤将非零色散位移光纤使用的波长范围延伸到了1460～1625nm波段。
我国光纤标准等同采用了IEC(国际电工委员会)的分类编号方法，但人们有时也按ITU-T(国际电信联盟电信标准化部)建议的编号称呼相应的光纤，例如G. 652光纤、G. 655光纤。
玻璃芯 / 玻璃包层单模光纤的分类如表1所示。
目前在全球通信网络中最常用的单模光纤是:G.652,G.655和G.656光纤。
表 1. 单模光纤的分类二、各种光纤的应用特性2.1、G.652单模光纤特性与应用ITU-TG.652新建议将G.652光纤分为A,B,C三个子类，如表1所示，A,B子类和C子类光纤分别与B1.1类和B1.3类光纤相对应。
A子类光纤适用于最高可达STM-16(2. 5 Gb/s)传输系统。
B子类光纤适用于最高可达STM-64 (10 Gb/s)传输系统，对于1550 nm波长区域的高速率传输通常需要波长色散调节。
C子类光纤适用于最高可达STM-64(10 Gb/s)传输系统，对于1550 nm波长区域的高速率传输通常也需波长色散调节。
该子类光纤的主要特点是可将ITU-TG .95 7建议的SDH传输扩展到1360--1530 nm波段，在此波段内，波长色散会对最大线路长度有所限制或需要进行调节。
表2 G.652单模光纤特性①上限波长尚未完全确定，且xx≤25 nm。
基本要求的情况②如果对一种特定结构的光缆已经过验证.制造厂家可以在满足光缆PMDQ下，对未成缆光纤选择规定最大的偏振模色散系数。

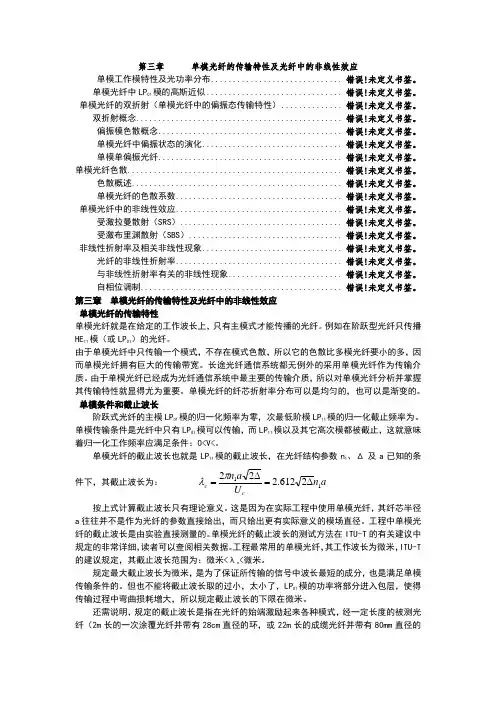

第三章 单模光纤的传输特性及光纤中的非线性效应单模工作模特性及光功率分布 .............................. 错误!未定义书签。
单模光纤中LP 01模的高斯近似 ............................... 错误!未定义书签。
单模光纤的双折射（单模光纤中的偏振态传输特性） .............. 错误!未定义书签。
双折射概念 ............................................... 错误!未定义书签。
偏振模色散概念 .......................................... 错误!未定义书签。
单模光纤中偏振状态的演化 ................................ 错误!未定义书签。
单模单偏振光纤 .......................................... 错误!未定义书签。
单模光纤色散 ................................................. 错误!未定义书签。
色散概述 ................................................ 错误!未定义书签。
单模光纤的色散系数 ...................................... 错误!未定义书签。
单模光纤中的非线性效应 ...................................... 错误!未定义书签。
受激拉曼散射（SRS ） ..................................... 错误!未定义书签。
受激布里渊散射（SBS ） ................................... 错误!未定义书签。
非线性折射率及相关非线性现象 ................................ 错误!未定义书签。

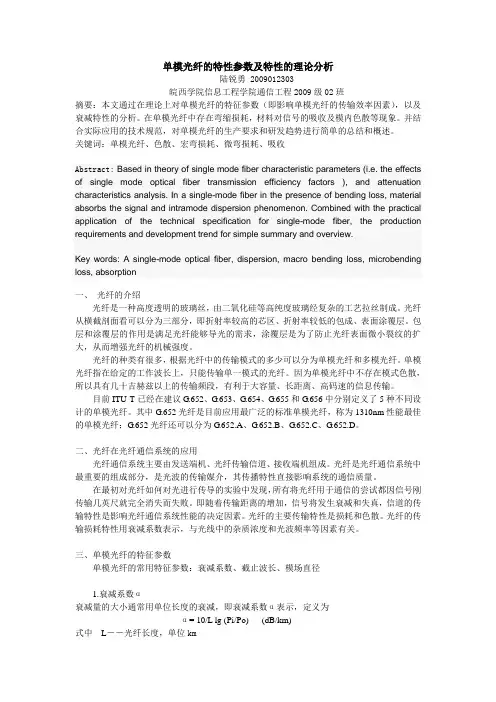

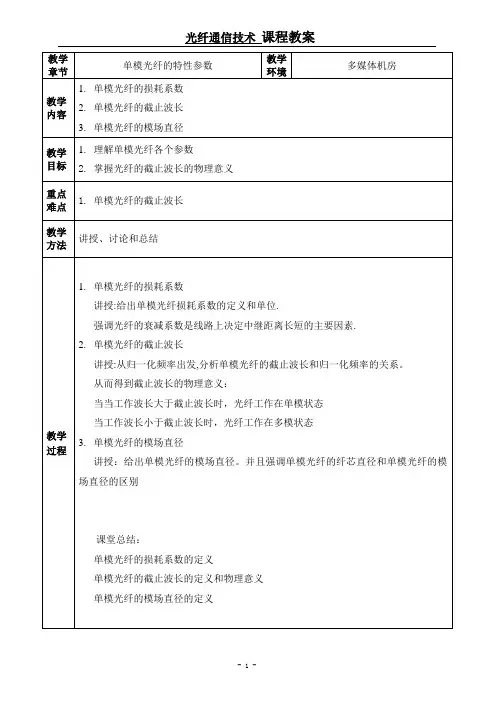

单模光纤的特性参数及特性的理论分析陆锐勇 2009012303皖西学院信息工程学院通信工程2009级02班摘要：本文通过在理论上对单模光纤的特征参数（即影响单模光纤的传输效率因素），以及衰减特性的分析。
在单模光纤中存在弯缩损耗，材料对信号的吸收及模内色散等现象。
并结合实际应用的技术规范，对单模光纤的生产要求和研发趋势进行简单的总结和概述。
关键词：单模光纤、色散、宏弯损耗、微弯损耗、吸收Abstract: Based in theory of single mode fiber characteristic parameters (i.e. the effects of single mode optical fiber transmission efficiency factors ), and attenuation characteristics analysis. In a single-mode fiber in the presence of bending loss, material absorbs the signal and intramode dispersion phenomenon. Combined with the practical application of the technical specification for single-mode fiber, the production requirements and development trend for simple summary and overview.Key words: A single-mode optical fiber, dispersion, macro bending loss, microbending loss, absorption一、光纤的介绍光纤是一种高度透明的玻璃丝，由二氧化硅等高纯度玻璃经复杂的工艺拉丝制成。
单模光纤技术参数单模光纤（Single Mode Fiber）是一种用于传输光信号的光纤。
相比于多模光纤，单模光纤具有更低的传输损耗和更高的带宽。
它主要用于长距离传输和高速通信应用，如光纤通信、数据中心互联和光纤传感等。
本文将介绍单模光纤的主要技术参数，包括纤芯直径、光纤损耗、带宽和色散等。
1. 纤芯直径（Core Diameter）纤芯直径是指光纤中心的发光部分的直径。
单模光纤的纤芯直径通常为8~10微米（μm）。
相比之下，多模光纤的纤芯直径通常为50或62.5微米。
较小的纤芯直径使得单模光纤能够支持更高的带宽和更低的传输损耗。
2. 光纤损耗（Fiber Loss）光纤损耗是指光信号在光纤中传输过程中的能量损失。
对于单模光纤，光纤损耗一般为0.2~0.3 dB/km（分贝/千米）。
这意味着在每传输1千米的距离上，光信号的功率会减少0.2~0.3 dB。
相比之下，多模光纤的光纤损耗通常为2~3 dB/km。
3. 带宽（Bandwidth）带宽是指光纤传输信号的容量，通常以兆赫兹（MHz）或千兆赫兹（GHz）来表示。
单模光纤的带宽通常由光纤的色散特性和调制技术决定。
对于一般的单模光纤，其带宽可以达到10 Gbps（千兆位每秒）或更高。
在更高速的应用中，如100 Gbps和400 Gbps，需要采用更先进的单模光纤和调制技术。
4. 色散（Dispersion）色散是指光信号在传输过程中由于信号的不同频率成分到达终点的时间差引起的信号失真现象。
对于单模光纤，主要存在两种类型的色散：色散展宽（Chromatic Dispersion）和模态色散（Modal Dispersion）。
色散展宽是指不同频率光信号在光纤中行进速度不同而引起的色散现象。
模态色散是指由于光信号在纤芯中的不同传输路径而引起的色散现象。
为了减少色散现象，可以采用色散补偿技术或使用更先进的单模光纤。
总结：单模光纤是一种用于传输光信号的光纤，具有较小的纤芯直径、较低的传输损耗、较高的带宽和较小的色散等特性。
单模和多模光纤的特点和应用一、光纤结构光纤是光导纤维的简称，是一种新的光波导，是光通信系统最普遍和最重要的传输媒质。
它由单根玻璃纤芯、紧靠纤芯的包层、一次涂覆层以及套塑保护层组成。
（光纤呈圆柱形，由纤芯、包层和涂覆层三部分组成。
）纤芯和包层由两种光学性能不同的介质构成，内部的介质对光的折射率比环绕它的介质的折射率高。
包在外围的覆盖层就像不透明的物质一样，防止了光线在穿插过程中从表面逸出。
1. 纤芯位置: 位于光纤的中心部位，直径：在4-50μm，单模光纤的纤芯直径为4-10μm ,多模光纤的纤芯直径为50μm。
纤芯的成分：含有极少量掺杂剂的高纯度二氧化硅（如二氧化锗，五氧化二磷）作用是适当提高纤芯对光的折射率，用于传输光信号。
2. 包层位置: 位于纤芯的周围直径：125μm成分：是含有极少量掺杂剂的高纯度二氧化硅。
掺杂剂（如三氧化二硼）的作用：适当降低包层对光的折射率，使之略低于纤芯的折射率，即纤芯的折射率大于包层的折射率（这是光纤结构的关键），它使得光信号封闭在纤芯中传输。
3. 光纤的最外层为涂覆层，包括一次涂覆层、缓冲层和二次涂覆层。
一次涂覆层：一般使用丙烯酸醋、有机硅或硅橡胶材料；缓冲层：一般为性能良好的填充油膏；二次涂覆层：一般多用聚丙烯或尼龙等高聚物。
涂覆层的作用：是保护光纤不受水汽侵蚀和机械擦伤，同时增加光纤的机械强度与可弯曲性，起着延长光纤寿命的作用。
涂覆后的光纤外径约2. 5 mm 。
4. 光纤最重要的两个传输特性损耗和色散是光纤最重要的两个传输特性，它们直接影响光传输的性能。
(l)光纤传输损耗：损耗是影响系统传输距离的重要因素之一，光纤自身的损耗主要有吸收损耗和散射损耗。
吸收损耗是因为光波在传输中有部分光能转化为热能；散射损耗是因为材料的折射率不均匀或有缺陷、光纤表面畸变或粗糙造成的。
当然，在光纤通信系统中还存在非光纤自身原因的一些损耗，包括连接损耗、弯曲损耗和微弯损耗等。
这些损耗的大小将直接影响光纤传输距离的长短和中继距离的选择。
光纤的特性参数可以分为三大类即几何特性参数、特性参数与传输特性参数。
受篇幅所限我们仅简单介绍几个富有代表性的典型参数。
1、多模光纤的特性参数① 衰耗系数a衰耗系数是多模光纤最重要的特性参数之一（另一个是带宽系数）。
因为在很大程度上决定了多模。
光纤的特性参数可以分为三大类即几何特性参数、特性参数与传输特性参数。
受篇幅所限我们仅简单介绍几个富有代表性的典型参数。
1、多模光纤的特性参数① 衰耗系数a衰耗系数是多模光纤最重要的特性参数之一（另一个是带宽系数）。
因为在很大程度上决定了多模光纤的中继距离。
其中最主要的是杂质吸收所引起的衰耗。
在光纤材料中的杂质如氢氧根离子、过渡金属离子（铜、铁、铬等）对光的吸收能力极强，它们是产生光纤衰耗的主要因素。
因此要想获得低衰耗光纤，必须对制造光纤用的原材料二氧化硅等进行十分严格的化学提纯，使其杂质的含量降到几个PPb以下。
② 光纤的色散与带宽色散当一个光脉冲从光纤输入，经过一段长度的光纤传输之后，其输出端的光脉冲会变宽，甚至有了明显的失真。
这说明光纤对光脉冲有展宽作用，即光纤存在着色散（色散是沿用了中的名词）。
光纤的色散是引起光纤带宽变窄的主要原因，而光纤带宽变窄则会限制光纤的传输容量。
光纤的色散可以分为三部分即模式色散、材料色散与波导色散。
模式色散Δτm因为光在多模光纤中传输时会存在着许多种传播模式，而每种传播模式具有不同的传播速度与相位，因此虽然在输入端同时输入光脉冲信号，但到达到接收端的时间却不同，于是产生了脉冲展宽现象。
对多模光纤而言，由于其模式色散比较严重，而且其数值也较大，所以其材料色散不占主导地位。
但对单模光纤而言，由于其模式色散为零，所以其材料色散占主要地位。
波导色散Δτw所谓波导色散是指由光纤的波导结构所引起的色散。
对多模光纤而言，其波导色散的影响甚小。
需要注意的是，由于光信号是以光功率来度量的，所以其带宽又称为3dB 光带宽。
即光功率信号衰减3dB时意味着输出光功率信号减少一半。
光纤的性能指标说明------------------------------------------作者xxxx------------------------------------------日期xxxx光纤的性能指标说明2.1. 衰减系数（Attenuation）衰减系数是指光纤对其中传输的光信号产生的能量（功率）的损失。
单位为：dB/km。
瑞利散射——由于不规则的分子结构本征衰减紫外吸收红外吸收衰减散射损耗——光纤结构不完善引起的光能散射OH－非本征衰减材料吸收损耗金属离子Fe2+，Cu2＋衰减损耗——由外力引起2.2. 色散系数（Dispersion）色散系数是指光源谱宽为1纳米（nm）的输入光，传输1km的距离所引起的脉冲展宽是多少皮秒（PS）。
单位：PS/nm·km。
2.3. 带宽（Bandwidth）带宽是指光纤传输信息容量大小的量度。
单位为：MHz·km。
2.4. 模场直径（Mode Filed Diameter）模场直径（MFD）是指对于高斯模场分布，这个直径等于光场幅值分布的1/e点上的宽度和光功率（强度）分布的1/e2点上的宽度。
单位：μm。
2.5. 数值孔径（NA）数值孔径是指入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。
这个角度就称为光纤的数值孔径。
2.6. 截止波长（Cut-off Wavelength）截止波长是指单模光纤通常存在某一波长,当所传输的光波长超过该波长时,光纤只能传播一种模式(基模)的光,而在该波长之下,光纤可传播多种模式(包含高阶模)的光。
即，当高阶模完全截止时的最小波长即为单模光纤的截止波长。
单位：nm。
2.7. 偏振模色散系数（PMD）偏振模色散是指光纤中偏振色散,简称PMD(Polarization Mode Dispersion),起因于实际的光纤中基模含有两个相互垂直的偏振模,沿光纤传播过程中,由于光纤难免受到外部的作用,如温度和压力等因素变化或扰动,使得两模式发生耦合,并且它们的传播速度也不尽相同,从而导致光脉冲展宽,展宽量也不确定,便相当于随机的色散,引起信号失真。
