Course 86378The High-Frequency Power Transformers course demonstrates how high-frequency switching can be used to increase the power handling capability of power transformers. This type of power transformer is commonly used to perform dc-to-dc conversion in switched-mode power supplies (SMPS) as well as in grid-tied inverters used for home energy production.Topic Coverage:»Study high-frequency power transformers.»Examine the effect of frequency on the power rating of transformers.»Explore the uses of high-frequency power transformers.»Analyze high-frequency power transformers in switched-mode power supplies and insulated dc-to-dc converters.Features and Benefi ts:»Includes an insulated dc-to-dc converter implemented with a high-frequency power transformer specially designed for student training.»Manual control of the duty cycle in the dc-to-dc converter makes study of converter operation easier.4DYNAMOMETERPOWER SUPPLYOLow-frequency (left) and high-frequency (right) power transformers having a 250 VA power rating.QtyModelDescription18131Three-Module Workstation 18311Resistive Load18835Insulated DC-to-DC Converter 18951-L Connection Leads18960-CFour-Quadrant Dynamometer/Power SupplyQtyModelDescription19063-C Data Acquisition and Control Interface 130004-224 V AC Power Supply186378/-1Student Manual/Instructor GuideLab-Volt reserves the right to make product improvements at any time and without notice.Note: A computer is required to perform the exercises.。

变压器培训教材目录一、培训内容3.1变压器基本知识3.2变压器主要生产流程简述及各工序重点控制项目3.3变压器基本构造及材料认识3.4制程控制规范3.5制程中不良项目总汇3.6不良项目发生的原因分析及对策四、变压器种类略述五、安全认证基本知识六、ISO9000基本知识第一节变压器基本知识1.定义变压器就是一个闭合的磁（铁）芯上绕制两组或两组以上的线圈，其中在一组线圈（初级）加上交流电压，使磁（铁）芯产生磁场，通过电磁感应而在其它线圈上感应产生另一个频率相同的交流电压的静电磁装置，称为变压器。

其功用有：升压、降压、整流、滤波、阻抗匹配。

2.基本构成：变压器主要由骨架、磁芯、线圈三部分构成，其次为了增加绕组之间的绝缘程度增加的胶带、漆油等。

3.变压器特征：只能应用于交流电的装置，若加上直流电压则失去功能。

4.变压器电压与圈数之间的关系（在不计变压器自身损耗的情况下）式中：Np——初级线圈匝数Ns——次级线圈匝数Uin——初级输入电压Uout——次级输出电压以上为圈比测试的原理依据。

第二节变压器主要生产流程及各工序重点注意项目1.生产前技术资料、工具、夹具、仪器、设备的状态确认。

2.原材料上线——数量及规格的确认。

3.备料1)备铜线及引线长度：注意事项：铜线不可打结、扭曲，长度依据指示要求，数量依据订单数量及单个用量去剪，不可多备以防浪费。

2)备屏蔽铜片：注意事项：铜片剪口平整，不可起毛边或剪斜，长度依据指示要求。

铜片焊点要光滑、平整，焊点需盖住引线端部，尺寸依据指示要求。

3)焊端子注意事项：端子扣内必须充满线头，以避免松脱。

焊锡时，锡流不可长于5mm以上。

其余流程参考3.4《制程控制规范》。

第三节变压器基本结构和材料认识及使用1.变压器基本结构变压器主要由骨架（BOBBIN），铜线（WIRE）、磁芯（CORE）构成，线圈内绝缘阻隔用胶带。

2.变压器所使用的材料：1)骨架（BOBBIN）：A.材质：电木骨架：耐热性好，较脆。

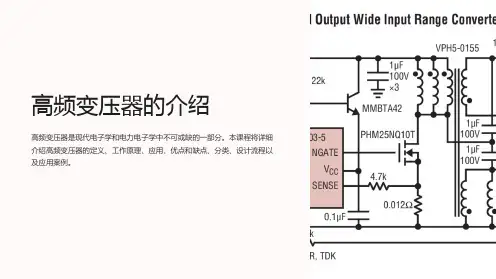

高频变压器培训教材一、变压器基础知识1.变压器的定义：变压器是一种利用电磁感应原理将交流电压、电流转换成另一数值电压、电流的电气设备。

2.变压器的组成：包括铁芯、绕组、绝缘材料等部分。

二、电磁感应原理1.法拉第电磁感应定律：当一个导线在磁场中做切割磁感线运动时，会在导线中产生感应电动势。

2.变压器的工作原理：基于电磁感应原理，通过改变铁芯中的磁通量，在绕组中产生感应电动势和电流。

三、变压器设计原理1.变压器的设计目标：实现电压、电流、阻抗的转换，满足特定应用需求。

2.变压器的设计参数：包括输入输出电压、电流，阻抗匹配，效率等。

四、绕组设计及制作方法1.绕组材料选择：根据工作频率、电流大小等因素选择合适的导线材料。

2.绕组结构：单层绕组、多层绕组、纠结绕组等。

3.绕组制作工艺：包括绕线、绝缘处理、引出线制作等步骤。

五、磁芯选择及设计原则1.磁芯材料：根据工作频率、磁通密度等因素选择合适的磁芯材料。

2.磁芯结构：包括E型、I型、罐型等结构。

3.磁芯设计原则：保证磁通量最大化，减小损耗，提高效率。

六、绝缘处理与安全操作规程1.绝缘材料选择：选择合适的绝缘材料，保证变压器正常工作且安全可靠。

2.绝缘处理方法：浸渍绝缘漆、绕包绝缘材料等。

3.安全操作规程：包括操作流程、注意事项、异常情况处理等。

七、性能测试与评估方法1.性能测试项目：包括电压比测试、电流比测试、绝缘电阻测试等。

2.评估方法：通过对比实验数据与设计目标，评估变压器的性能指标。

八、常见故障及维护方法1.常见故障：包括绕组短路、磁芯松动、绝缘损坏等。

2.维护方法：定期检查、清洁、紧固各部件，及时更换损坏的部件。

九、应用案例及设计实例1.应用案例：列举高频变压器在不同领域的应用案例，如通信、电力电子等。

2.设计实例：提供高频变压器设计实例，包括参数设定、结构选择等详细信息。

变压器基础知识培训教材第一部分原材料类培训资料一变压器工作原理一变压器组成变压器主要由骨架铁芯漆包线绝缘胶带纸等组成其中骨架起支撑作用铁芯起能量转换桥梁作用漆包线主要用来做绕组绝缘胶带则用来对各绕组之的绝缘作保证最简单的变压器应有铁芯和漆包线缺一不可胶带漆包线铁芯磁芯骨架第1页二变压器种类按用途可分为1 电源变压器为电子设备提供电源如整流隔离灯丝等变压器2音频变压器用于音频放大电路及音响设备中如话筒线间匹配等变压器3开关电源变压器用于开关电源中的变压器如反激正激半桥正桥等变压4特种变压器主要指具备特殊功能的一些变压器如电力变压器等按工作频率可分为1工频变压器指工作频率为50或60HZ的变压器俗称低频变压器2中频变压器指工作频率为4001000HZ的变压器3 音频变压器指工作频率在20KHZ 以下的变压器4 高频变压器指工作频率在20KHZ 以上的变压器其分类方法有多种如按铁芯结构按相位按绝缘等级按升降压方式等二变压器工作原理变压器是把电能从一个电路传递到另一个电路的静止电磁装置磁力线初级次级ui RL变压器工作原理图图中与输入电源相连的为初级绕组初级绕组流过交变电流与负载相连的为次级绕组产生的电流同样是交变的第2页培训资料二漆包线WIRE一漆包线类别聚胺基甲酸脂漆包线是以Polyure thane 树脂为主体的油脂为绝缘漆膜直铜软后表面涂一层或数层绝缘漆并经加工烘干而成其最大的特点是漆包膜在300?以时能于短时间内溶解便于直接上锡作业1 UEW类型直接焊锡容易着色耐温等级有7级分别为90 度--Y 级105 度--A 级120 度--E130 度--B155 度--F180 度--H200 度--H 目前一般最常用的漆包线为130度B级类其漆皮膜厚度分别如下0UEW 1UEW 2UEW 3UEW对应GB QA-3 QA-2 QA-1 QA-0漆包膜层数3 层2 层1 层1 层最薄工作温度每升高10 度漆包线的使用寿命就减少一半即漆包线的老化寿命减少一半2 P EW类型聚脂瓷漆包线是以耐热的Tere phthalic Polyester 树脂为主体的油脂为绝缘漆包膜分可焊与不可焊两种耐温等级较高一般为155度或以上常用来做环温度较高的产品如灯饰变压器交直流马达等3 三层绝缘线分可焊与不可焊两种耐温等级一般为120度和130度两种其基本组成为中心一根铜丝其外围有三层绝缘层可承受4500VAC以上的高压在安规变压器上面用此铜线最多可以减除绕组两端的隔带减少层间胶带的层数同时还可增加初次级之间的耦合程度减少漏感减小主变压器体积使变压器及电源部分更小型化但其价格昂贵设计时要仔细考虑4 其它类比如胶皮线丝包线较少使用一般温度等级在105度或以上第3页二漆包线特点1 漆包线的线径越大长度越短其直流电阻越小2 漆包线有不同颜色可供选择较常用的是本色其它色主要用来区分和便于生产操作没有其它意义漆包线直径是指除去漆包膜后的裸线的直径一般漆包线的直流电阻是在常温常湿的环境下进行测试的漆包线的漆包膜碰到尖锐的物件或受外力挤压时易受损故在搬运和使用时要心保护如采用专用的包装箱生产时用线罩保护过线用光滑的磁眼油毡布等6 漆包线一般存放期限为2 年左右时间过久的漆包线在重新使用时需检测如果时间过久超过存放期限其表面会发生氧化变黑现象如用超过存放期限的铜线做品极易引起绕组层间或匝间短路现象严重时会引起火灾或危及人身安全使用时特别小心7 一般在使用直径在008mm以下的漆包线时线头须三线扭辩以防止挂在针脚部分的引线浸锡时变小变细最终造成引线头断开甚至打火拉弧现象进而产生产品不合8漆包线随着线径不同其耐压的要求也不一样基本上03mmi勺铜线漆包膜可以承受1500VAC勺耐压所以绕组间为了保证有足够的耐压需要用绝缘胶带隔离以层间绕组耐压击穿三漆包线检验漆包线在使用时主要检查以下几点来料颜色有无问题是否发生氧化现象比如表面有黑点或发黑等线轴上铜线有无发生断股或并接线径有无在要求的测试范围内测试范围参考供应商提供的规格书线径是否粗细均匀一致漆包线表面有无划伤碰伤或漆包膜破损现象绕线轴的外圆周有无缺口这很容易引起划伤漆包膜的现象四漆包线存放1 一般要求放在干燥荫凉无暴晒的地方最佳温度为室温2 正使用或不用的漆包线须用线罩或其它物件将其密封保护起来以防尘第4页培训资料三骨架BOBBIN一骨架分类按安装方式分立式卧式按排线的槽位分单槽双槽多槽按产品的型号来分EEEI EFEEL 类2 EFDEPC类3 EERERLET类4 PQ EQLP类5 RM POT类6 UU UF FT ET 类7 UI CI 类8 其它类如底座外壳等以上的种类繁多一般最常用的是前几种在进行变压器的设计时需特别要求正确选择骨架不仅要考虑它的安装尺寸输出组数功率大小以及它的材料成本材EE EI 类的骨架最多的是用来做中小型的变压器它的成本较低结构简单便于生产但用此骨架做出来的产品相对而言漏感较大也就是变压器的损耗会大些如下图1EEF类骨架也用得较多特别是在设计较大功率的变压器时几乎都会考虑此种骨架它有一个显著的特点就是其绕线的窗口面积较大且绕线中心为圆形可使绕线尽可能地多输出组数也可足够多同时漏感也不是很大是一种很理想的主功率变压器的选择只是随着功率的增加其成本也增加明显同时它还有一个缺点就是占用面积较大有些浪费空间如下图2 16 8 12 6第5页PQ 类骨架与同类比较可以在节省空间的情况下做到相同的功率它主要靠的是它的中间柱截面积相对较大同时它的磁屏蔽效果不错只是价格较贵在当今市场上它也渐渐地被更多的厂家使用主要是它的占用空间相对较小的缘故如上图UU类主要是用来做线性滤波器即共模电感选择哪种主要是看安装尺寸以及功率大小而定如下图4CI85 BN UI98 BN图4 图5UI CI 主要用来做贴片变压器逆变器所用材料与以上的骨架都不相同且结构也有较大的差异多槽海鸥脚排线宽度小骨架壁很薄等特点如上图5RM用得也比较多主要用来制作通迅变压器或主功率变压器如下图6POT E—般用来制作电感或信号转换变压器较多其磁屏蔽极好但散热较差如下图712POT BN EP BN EFD BN EPC BN图6 图7 图8EFDE P骨架自身的高度较一般骨架要低它适合用来做对高度有限制的变压器所做变压器功率都不是很高如上图8二骨架的材质骨架常用到多种材质各种材质的特点如下1尼龙NYLON白色透明有一定的吸水性耐油性强韧性强延展性好不易碎但受热易熔化绕线易变形耐温通常在110度左右防火等级为94V-2或94V -HB耐电压为27KVmr其表面光滑受其以上特点影响尼龙材料通常用来制作绕线要求不是很高的低频变压器第6页或者较为普通的线圈电感2 PBT 一般为白色棕色或米黄色韧性相对较好耐温在120度左右受热后易变形热变形温度205度防火等级为94V-0 该材质的绝缘性能较优秀其耐电压为22KVm其表面不光滑受其以上特点影响该材料主要用来制作中小型的线径相对较小的变压器或电感同时这类材料的格便宜易购制造成本较低适合大批量生产3 PET 一般为黑色受热易熔化韧性一般较尼龙而言略好易成形耐温在130度左右受热后不易变形热变形温度246 度防火等级为94V-0 该材质的绝缘性能比PBT略差耐电压能力为18kVmn其表面不光滑价格要比PBT贵该材料可以用来做高频变压器骨架电感外壳等价位略比PBT高4 LCP —般为米黄色是一种液晶高分子聚合物是介于PET和电木之间的一种材料硬度及韧性均比较好典型材料如E-4008 其热变形温度为313度在高温下仍可具有良好的尺寸稳定性抗蠕变性以及极低的热膨胀系数和极高的介电性能在变压器领域多用于制作SMD变压器阻燃等级为94V-0但价格昂贵5电木PHENOLI（一般为黑色为最常用的一种变压器骨架优质原材料比如长春T373J T375J住友PM9820 PM963等材质较脆易碎防火等级为94V-0特别能耐高温370度耐电压能力为10KVmr左右表面光滑可以说电木是变压器里面用得最多的一种材料缘于它具备耐高温不变形耐电压能力中等适合做大中型功率变压器但易碎是它的一个缺点不可避免且此类材料不能回收再使用三阻燃等级常规的骨架材料有以下几种阻燃等级94V-0 不能有燃烧物掉下续燃时间不超过10秒94V-1 不能有燃烧物掉下续燃时间不超过30 秒94V-2 允许有燃烧物掉下续燃时间不超过30 秒94V-HB 非防火等级四温度等级90 度--Y 级105 度--A120 度--E130 度--B 级第7页155 度--F180 度--H200 度--H220 度--C 级目前一般的骨架材料都能达到B级即130度的要求五认识骨架脚位通常骨架都有一个辨别第一脚的方式1 有一个明显的缺口2 有数字标识如13 有一个明显的斜角4 1 脚对应的骨架顶端有突点或暗号5 不明显的用色点或其它方式表示如EEL19 的1脚与2脚拉开距离六注意事项1 在对骨架进行物料确认时需按供应商承送的规格书来核对骨架实物进行检查2 上线时操作者需按作业指导书上规格核对骨架物料包括脚位排距针距安装方式规格针长排线宽度线槽数目等3 在操作中破损的骨架不能使用4 绕线时须注意骨架的入轴方向一般情况下外形相似的骨架可以相互代用但要经过承认骨架的存放期一般为15 个月左右时间太久针脚易氧化发黑合格的骨架不应该存在批锋毛边以防挂伤铜线骨架为易碎品搬运及制作产品时应小心操作第8页培训资料四磁芯CORE一般磁芯的材质决定变压器的使用环境不同材质的磁芯是不可以代用的否则将会影响到变压器的性能甚至变压器不能工作一磁芯的分类以下是按材质的分类1 MnZn 锰锌锰锌是一种软磁铁氧体主要用来制作变压器电感类产品这里面又分为功率磁芯和高导磁芯同时它有几个重要的参数需要了解1 初始磁导率它是磁性材料的磁导率BH 在磁化曲线始端的极限值我们常使用到的功率变压器磁芯的初始磁导率都在2300左右而电感磁芯的初始磁导率则有不同的等级有5K7K10K12I甚至15K的用ui表示2 饱和磁感应强度是磁芯磁化到饱和状态的磁通密度写为Bs 单位为T一般功率磁芯的Bs为500mT而高导磁芯的Bs约为400mT左右注T称为特斯拉3 居里温度它反应出磁芯材料的一个使用环境温度的高低如果磁芯在超过居里温度的环境下工作将会变成顺磁性不再具备软磁铁氧体的功能即发生饱和造成变压器失效所以居里温度是一个相当重要的参数一般功率铁氧体的居里温大都在210度左右或以上高导磁芯的居里温度在135 度左右4 磁芯损耗这是磁芯在电路中进行功率交换能力大小的体现磁损越小则磁芯的转换能力越强电路的输出功率越大效率越高所以我们在选择哪一个磁芯供应商时一定要注意这个重要参数2 NiZn 镍锌镍锌是一种高频宽带铁氧体材料具有高电阻率高阻抗高磁通密度和低损耗的特点主要用来制作电源次级侧的输出小电感工作频率特高几乎达到几个M或上在电路中起抑制杂迅干扰的作用居里温度从100到350度不等常用到的磁芯下图所示环型T工字型DR棒型R管型RH SM型第9页3 铁粉芯铁粉芯由纯铁粉组成具有良好的偏磁特性并且是一种具有均匀分布气隙的金属软磁材料具有相对较高的饱和磁通密度和较好的温度稳定性这类材料主要用来制作正激转换器次级输出的储能电感价格便宜但损耗较大比较适用于温度要求不是高的场合它里面又分为多种有黄白环-26 绿蓝环-52 绿红环-18 等初始磁导率低在100 以下黄白环-26 绿蓝环-52 绿红环-18 灰黄环-334 MPP类包括铁硅铝HF它们一般使用于对环境要求特别高电感受电流变化影响较大的场合且不易饱和加偏流能力强温升低经久耐用但价格高MPP钼坡莫合金是具有分布式气隙的环形磁芯它由79镍17铁和4钼的合金粉制成是所有磁粉芯中铁损最低的一种它在高直流磁化后或在高直流偏置的条件下仍具有优异的电感稳定性在交流条件高达2000高斯的磁感应强度下电感偏移量极小HF 高磁通磁粉芯也是具有分布式气隙的环形磁芯它由50镍和50的铁合金粉制成是所有磁芯材料中偏置性能最好的一种HF 高磁通磁粉芯特别适用于高功率高直流偏置以及高频下的高交流偏置的工作条件它的饱和磁感强度为15000高斯而MPP只有7500高斯铁硅铝为10500 高斯它与铁粉芯相比具有更低的铁损通常可选择更小的尺寸铁硅铝FeSiAl 也是具有分布式气隙的环形磁芯由铁合金粉所制成在高频条件下铁损较低磁致伸缩接近于零可用于消除滤波电感器中的噪音在高频条件下铁损是导致温升幅度偏大的一个主要因素而该材料铁损很小以上三种磁粉芯料主要用于制作功率电感器而在这些功率电感中大部分是开关源输出滤波器也称直流电感器MPP的铁损最低适用于损耗最低的电感器HF的和磁通密度最高在以直流偏置为主导的设计中使用它体积可以做到最小铁硅铝成本相对而言是较低的适用于以较低成本制出较低损耗和较高饱和磁通密度的电感器三者之间MPP最贵HF次之目前这类磁粉芯主要以进口为主比较有名的供应商有阿诺德MAGNETICS韩国东部国内目前有厂家生产但质量仍有不小的差距第10 页5 硅钢片硅钢片主要用于制作低频变压器其种类很多按其制作工艺可分为黑片锻烧及白片无锻烧两种按其形状不同可分为EI 型UI 型C 型口型我们主要使用的是EI 型硅钢片E 型硅钢片又称壳型或日型硅钢片它的主要优点八\、是初次级线圈共同一个骨架有较高的窗口占空系数占空系数Km铜线净截面积窗口面积比硅钢片结绕组形成保护外壳使绕组不易受到机械损伤同时硅钢片散热面积较大变压器磁场发散较少但是它的初次级漏感较大外来磁场干扰也较大此外由于绕组平均周长较长在同样圈数和铁芯截面积条件下EI 型铁芯的变压器所用的铜线较多硅钢片的厚度常用的有035mm05m两种硅钢片的组装方式有交叠法和对叠法两种交叠法是将硅钢片的开口一对一交替地分布在两边这种叠法比较麻烦但硅钢片间隙小磁阻小有利於增大磁通因此电源变压器都采用这种方法对叠法常用于通有直流电流的场合为避免直流电流引起饱和硅钢片之需要留有空隙因此对叠法将E 片与I 片各放一边两者之间的空隙可用纸片来调常用的有硅钢片材质有Z-11H-18H-50H-14 等其中以Z-11 的性能最好它也是当中最贵的材料6 以下是锰锌磁芯按产品形状的分类及其简单使用范围1 EEEI EFEEL 类常用来制作中小功率的变压器电感成本低工艺简单磁芯2 EFDEPC类常用来制作对高度有限制的产品适合做中小功率类磁芯第11 页3 EERERLET类常用来制作大中型功率的变压器电感特别适合用来制作多路输出的大功率主变压器且变压器漏感较小比较容易符合安规磁芯4 PQ EQLP类该磁芯的中间柱较一般的磁芯要大产品漏感较小适合做小体积大功率的变压器输出组数不能过多5 RM POT类常用来制作通讯类或中小功率高频变压器本身磁芯的磁屏蔽很好容易满足EMC特性6 UU UF FT ETT 类磁芯这组磁芯主要是用来制作一些初级线性滤波器满足电源的EMI要求磁芯高导磁环磁芯磁芯第12 页二磁芯的特性1 上面有提到我们所生产的变压器主要用到的磁芯是锰锌铁氧体每个生产厂家的材质编号都有不同但它所代表的含义是差不多的现列举一些常用到的厂家其它们的材质编号TDK 金川开元天通东磁初始磁导率居里温度PC30 RM23KB KP3 DMR30 ui 2500 230PC40 RM23KD KP4 TP4 DMR40 ui 2300 215PC44 RM24KD KP44 TP4A DMR44 ui 2300 215HP5 RM5K KL5 TL5 R5K ui 5000 135H5B2 RM7K KL7 TL7 R7K ui 7000 125H5C2 RM10K KL10 TL10 R10 ui 10000 120H5C4 RM12K KL12 TL12 R12 ui 12000 110H5C3 RM15K KL15 TL15 R15 ui 15000 105以TDK磁芯为例我们常用PC40 PC44的磁芯来制作高频主功率变压器用HP5H5B2 H5C2 H5C3 H5C等高导磁芯来制作线性滤波器这是材质的选择要求同时还要注意功率磁芯当中PC30适用于工作频率为100KHZ以下的范围PC40适用于工作频率在100KHz500kHz之间的范围PC44适用于工作频率在500kHz 或以上的范围而高导磁芯初始磁导率越高其工作频率就越高但它的居里温度点明显减小并且它的高频阻抗也会相应地减弱尽管如此但它仍有一个相当大的优势那就是初始磁导率越高的磁芯它的自感系数会越高在相同电感的基础上可以减小绕线的圈数2 磁芯的自感系数Al 的计算电感是一个变压器或电感线圈的重要参数电感值不仅与绕线圈数有关同时还与磁芯的大小磁导率形状有关这些特性均可用一个系数来表达即自感系数Al 它的表达式如下Al L N式中Al 表示磁芯的自感系数单位为HN2L 表示变压器的电感值单位为H 或mHN表示绕线的圈数第13页反激式变压器的电感并不是很高通常要在磁芯中间柱磨气隙或两边脚垫绝缘物满足电感气隙主要用来储存能量3 高导磁芯一般接触面为镜面比较光滑所以在组装时其接触面不允许有脏污或其它杂质否则会严重影响到产品的电感值如果高导磁芯为环状则不会有此现象环状磁芯外表一般有喷涂绝缘漆较流行的是绿色磁环与组合型的高导磁芯相比较磁环绕制出来的产品漏感要小些但生产难度比组合型要麻烦主要是制作工艺多用手工穿线效率不高铜线漆皮容易划伤组合型如UU型FT型ET型则可以用CNC绕线机生产效率高且易安装三磁芯的使用磁芯是金属锻烧而成易碎取放时动作要轻不同材质的磁芯不能够代用有裂痕的磁芯或表面有破损的磁芯不可使用高导磁芯的电感会随温度的变化而变化生产时应确保环境的温度符合要求磁芯一般可以存放较长时间不会变质比如3 年第14 页培训资料五胶带TAPE一胶带的种类以带基基材的不同分类有环氧胶带Epoxy Tape 聚酸亚胺胶带PolyimideTape 聚四氟乙烯胶带PTFE Tape 乙烯树脂胶带Vinyi Tapy 聚酯薄膜Polyeseter Tape 强化纤维胶带FilamentTape 合成物薄膜Composite Tape玻璃布Glass Cloth 乙醋酸布Acetate Cloth 纸带Paper1 聚酯薄膜胶带Polyeseter Tape 全称丙烯酸阻燃胶带用于固定及绝缘等常用到的胶带基材厚度为0025mm、厚度为0055mn一卷的总长度约为66米颜色有多种淡黄色深黄色蓝色红色绿色黑色白色透明粉红色它的击穿电压为52kV温度等级为130度阻燃等级为94V-0有一定的弹性和伸长性除基材外在一面涂有粘性剂另外它具有阻燃性94V-0 该胶带常用来作为高低频变压器绕组间绝缘以及变压器的磁芯固定另外还有加厚型其基材厚度为005mm、厚度为008mn颜色种类有多种它的击穿电压为7kV此类胶带一般用来加强绝缘用在变压器上相对用得较少2 聚酸亚胺胶带Polyimide Tape 一般为茶色这种胶带以聚酸亚胺为带基基材适用於COIL缠结的电线和电容器它能耐受极大的温差保持其物理及电气性能不变其热固硅矽的压敏胶粘剂提高聚酸亚胺胶带的稳定性其耐温为180? HI-POT为75KV该胶带常用来制作耐温等级在150度或以上的变压器产品3 挡墙胶带Margin Tape主要用来满足变压器安规要求隔离绕组一般为白色厚度有三种1L 2L 3L 一个L代表013mn左右的厚度一卷的总长度为45米它的击穿电压为5kV上有的采用无纺布制作其原理相同温度等级为130度具有阻燃性94V-0二胶带的作用1 作为层间绕组之间的绝缘初级与次级之间的压降较大耐压等级要求较高一般初级电压为230V 所以初次级之间至少要求用二层胶带绝缘第三层主要起到加强绝缘的作用次级绕组之间或者初级绕组之间一般用一层胶带隔离绝缘即可2 固定磁芯或引线缘于胶带本身具有相当程度的粘性大于200N M的拉伸力同时具有绝缘性第15 页能所以常常用来固定磁芯以减化操作工艺3 作磁芯的GAP有的变压器可以直接用胶带垫在磁芯的两个边脚上以满足变压器的电感要求即采用胶带作磁芯的气隙不过对变压器要求较高的情况下不允许采用此方法4 安规需求上面提到的隔离胶带就是专门用来满足变压器的两侧安全距离的安规要求不同则采用的隔离胶带的宽度也不一样注意隔离胶带不可以当作层间绝缘来用相反间胶带有时可以当作隔离胶带使用三胶带的使用1 胶带一般检查它的宽度粘性击穿电压温度等级以及阻燃性2胶带一般可以在常温常湿的条件下存放12 月第16 页培训资料六套管TUBE套管种类繁多用途广泛我们常用的有TEFLON铁氟龙玻璃纤维矽胶套管矽橡胶套管矽质玻璃纤维套管蜡套管UL热缩套管PVC热缩套管一依材质分类1 铁氟龙套管TEFLON TUBE铁氟龙为塑胶中耐温最高280?300?最耐强酸强碱最抗粘最滑溜耐磨之工程塑胶材料而广泛用于机械汽车电子等零件因耐酸耐高温耐高压300V 的特点它广泛用于航太汽车医疗电子变压器通讯等科技工业其大小以内径AW碟表示依其壁厚可分为L最薄S 最厚T中间我们常采用的是L型即最薄型三种厚度套管的特点为L Type壁厚015mm02m绝缘强度3600VT Type壁厚03mm035m绝缘强度7200VS Type壁厚05mm060m绝缘强度12000V2 UL 热缩套管UL热缩套管为黑色材料为交联改性聚烯烃树脂柔软有弹性具有阻燃性符合94V-0耐高温125度高压电压等级600V受热易收缩收缩性强收缩倍率为21 绝缘性能好广泛用于汽车电子建筑等领域在电子变压器方面它主要用来加套电感产品引脚等起保护及绝缘的作用UL热缩管在90度或以上的温度时就可以起到收缩作用其中径向收缩率为50长度变化率为5耐压强度为15KVmr常用的颜色为黑色并有其它颜色可选择其规格从06mn至40mm可选3 PVC 套管其原理几乎和热缩套管相同同样具有收缩性此材料不环保已少用4 矽质管矽质玻璃纤维套管是以无碱性玻璃纤维纱编织成管经特殊的一种树脂浸涂处理再以适当之温度烘干而成它具有极佳之电气绝缘性且耐燃耐温耐电压耐湿在零下50?低温时仍能保持柔软在高温200250?亦不损电气之特性皮膜十分强韧适用于做H级马达干式变压器炭刷冷冻机冷气机投射灯卤素灯吸顶灯落地灯及发热体的导线机械高温配线和保护矽质玻璃纤维套管在变压器中常用于CT绝缘其耐油性抗剪性耐磨性极佳耐耐酸碱水液态氧有机溶剂耐温180?耐电压15KV。

变压器培训课件完整版一、教学内容本节课我们学习的章节是《科学》中关于“变压器”的内容。

具体包括：了解变压器的定义、原理、构造以及变压器的工作特点；掌握变压器的电压、电流、匝数之间的关系；掌握变压器的制作方法及使用注意事项。

二、教学目标1. 让学生了解并掌握变压器的定义、原理、构造及工作特点。

2. 使学生能够运用变压器的知识解决实际问题。

3. 培养学生的动手能力，提高学生的科学素养。

三、教学难点与重点重点：变压器的定义、原理、构造及工作特点。

难点：变压器电压、电流、匝数之间的关系的运用。

四、教具与学具准备教具：变压器模型、PPT课件。

学具：笔记本、彩笔。

五、教学过程1. 实践情景引入：讲述一个关于变压器的实际应用场景，如电力输送、电子设备中的电压转换等，让学生了解变压器在生活中的重要性。

2. 知识讲解：利用PPT课件，详细讲解变压器的定义、原理、构造及工作特点。

3. 例题讲解：举例说明变压器电压、电流、匝数之间的关系，并引导学生运用变压器知识解决问题。

4. 随堂练习：设计一些有关变压器的问题，让学生当场解答，巩固所学知识。

5. 动手实践：分组让学生动手制作简易变压器，培养学生的动手能力。

六、板书设计板书内容主要包括变压器的定义、原理、构造、工作特点、电压、电流、匝数之间的关系等关键知识点。

七、作业设计1. 绘制一个变压器的示意图，并标注各部分名称。

2. 根据给定的电压和匝数，计算电流的大小。

3. 列举生活中常见的变压器应用场景，并说明其工作原理。

八、课后反思及拓展延伸课后反思：本节课通过讲解、实践等方式，使学生掌握了变压器的相关知识。

但在教学过程中，对于变压器电压、电流、匝数之间的关系的运用，部分学生仍存在理解困难。

在今后的教学中，应加强这一方面的讲解和练习。

拓展延伸：让学生调查生活中的变压器，了解其种类、工作原理及应用场景，提高学生的实践能力。

重点和难点解析一、教学内容本节课的核心内容是关于变压器的定义、原理、构造以及工作特点。

变压器培训课件一、引言变压器作为电力系统中不可或缺的组成部分，其正常运行对于保障电网的稳定性和安全性具有重要意义。

本课件旨在为变压器操作人员提供系统的培训，使其熟练掌握变压器的结构、原理、操作及维护保养知识，以确保变压器的安全、稳定、高效运行。

二、变压器的基本原理与结构1.基本原理变压器是一种利用电磁感应原理，实现交流电压和电流的升降、传递电能的设备。

其主要由铁芯、一次绕组、二次绕组和绝缘结构等组成。

当一次绕组通过交流电流时，产生交变磁场，该磁场通过铁芯传递到二次绕组，从而在二次绕组中产生感应电动势，实现电能的传递。

2.结构(1)铁芯：是变压器的磁路部分，由硅钢片叠装而成，其作用是提高磁路的导磁性能，减小涡流损耗。

(2)绕组：是变压器的电路部分，分为一次绕组和二次绕组。

绕组导体的选择、排列和绝缘处理对变压器的性能具有很大影响。

(3)油箱：主要用于存放变压器油，具有冷却、绝缘和灭弧的作用。

(4)器身：包括铁芯、绕组和绝缘结构等，是变压器的核心部分。

(5)配件：包括绝缘子、呼吸器、温度计、气体继电器等，用于保证变压器的正常运行。

三、变压器的操作与维护1.操作(1)准备工作：检查变压器的外观、接线、油位、油色等，确保无异常。

(2)启动：合上隔离开关，合闸送电，检查电流、电压、温度等参数，确保变压器正常运行。

(3)停止：切断电源，断开隔离开关，待变压器冷却后，关闭冷却装置。

2.维护(1)定期检查：检查变压器的外观、接线、油位、油色等，发现异常及时处理。

(2)油位调整：根据温度变化，适时调整油位，保证变压器正常运行。

(3)油质检测：定期检测变压器油质，发现异常及时处理。

(4)绝缘测试：定期进行绝缘测试，确保变压器绝缘性能良好。

(5)防腐处理：对变压器外露部分进行防腐处理，延长使用寿命。

四、常见故障与处理方法1.油温异常：检查冷却装置、油位、油色等，发现异常及时处理。

2.异响：检查变压器内部结构，发现异常及时处理。
