1.1全热交换智能管控一体机系列整体参数：全热交换智能管控一体机整体参数：1.柜体：600*800*1200，柜体全封闭结构与外界环节隔离防止灰尘进入，确保柜内设备在无尘情况下运行；2.内置气流循环空气调节全热交换器，采用了精密大风量横流送风机及排风机实现气流循环与热量交换，并通过温度采集及联动软件程序控制，实现提高气流循环效率，消去柜内局部热点，为柜内设备提供良好的运行环境；3.嵌入式安装有动环及IT运维管理系统装置，实现柜内环境、基础设施设备及IT设备远程集中管理功能，支持WEB远程管理，实现无人值守，具备短信、邮件报警及Android版手机APP功能。
▲需要提供软件著作权；▲需要提供第三方权威机构软件评测报告4.内置一条8位10A新国标五孔防雷PDU；5.可用空间不小于19U备注：1：▲号项是用检测报告支持的控标项；★为加分项；2：红色字体是根据具体项目调整的内容；1.2具体各子系统参数如下：1.2.1融合柜体模块：1.按照ANSI/EIA -310-D-1992、IEC60297-2、DIN41491;PART1、DIN41494;PART7、GB/T19520.2-2007标准生产，兼容ETSI。
2.优质冷轧SPCC冷轧钢板，材料厚度：角规/底安装梁≥2.0mm，框架/横梁/理线板≥1.5mm，其它≥1.2mm。
3.表面塑粉涂层标准色：RAL9004(黑色细沙)，表面喷塑厚度不少于100µm，表面喷塑，硬度不少于2H, 附着力不低于O级国际标准，符合欧洲ROSH标准。
4.柜体表层外观光洁、色泽均匀、无露底、无流积、无起泡、无裂纹、无桔皮、金属件无毛刺和锈蚀。
5.▲外部件表面喷涂必须达到国家无毒无害的喷涂标准（提供第三方认证检测报告）。
6.▲外部件表面涂层平均厚度达到≥100um标准（提供第三方认证检测报告）。
7.柜体外形尺寸：600*800*1200(mm）宽*深*高,柜内安装容量19U。

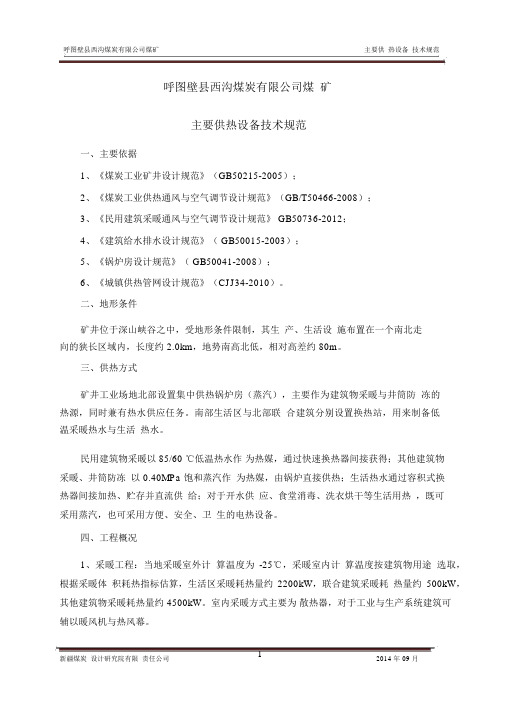

呼图壁县西沟煤炭有限公司煤矿主要供热设备技术规范呼图壁县西沟煤炭有限公司煤矿主要供热设备技术规范一、主要依据1、《煤炭工业矿井设计规范》（GB50215-2005）；2、《煤炭工业供热通风与空气调节设计规范》（GB/T50466-2008）；3、《民用建筑采暖通风与空气调节设计规范》 GB50736-2012；4、《建筑给水排水设计规范》（ GB50015-2003）；5、《锅炉房设计规范》（ GB50041-2008）；6、《城镇供热管网设计规范》（CJJ34-2010）。
二、地形条件矿井位于深山峡谷之中，受地形条件限制，其生产、生活设施布置在一个南北走向的狭长区域内，长度约 2.0km，地势南高北低，相对高差约 80m。
三、供热方式矿井工业场地北部设置集中供热锅炉房（蒸汽），主要作为建筑物采暖与井筒防冻的热源，同时兼有热水供应任务。
南部生活区与北部联合建筑分别设置换热站，用来制备低温采暖热水与生活热水。
民用建筑物采暖以 85/60 ℃低温热水作为热媒，通过快速换热器间接获得；其他建筑物采暖、井筒防冻以 0.40MPa 饱和蒸汽作为热媒，由锅炉直接供热；生活热水通过容积式换热器间接加热、贮存并直流供给；对于开水供应、食堂消毒、洗衣烘干等生活用热，既可采用蒸汽，也可采用方便、安全、卫生的电热设备。
四、工程概况1、采暖工程：当地采暖室外计算温度为-25℃，采暖室内计算温度按建筑物用途选取，根据采暖体积耗热指标估算，生活区采暖耗热量约2200kW，联合建筑采暖耗热量约500kW，其他建筑物采暖耗热量约 4500kW。
室内采暖方式主要为散热器，对于工业与生产系统建筑可辅以暖风机与热风幕。
2、井筒防冻 ：矿井总进风量 100m 3/s ，室外冷风计算温度－ 30℃，热风计 算温度25℃，入井空气温度 2℃，空气密度 1.284kg/m 3，空气比热 1.01kJ/kg ·℃，耗热量计 算富余系数 1.10。

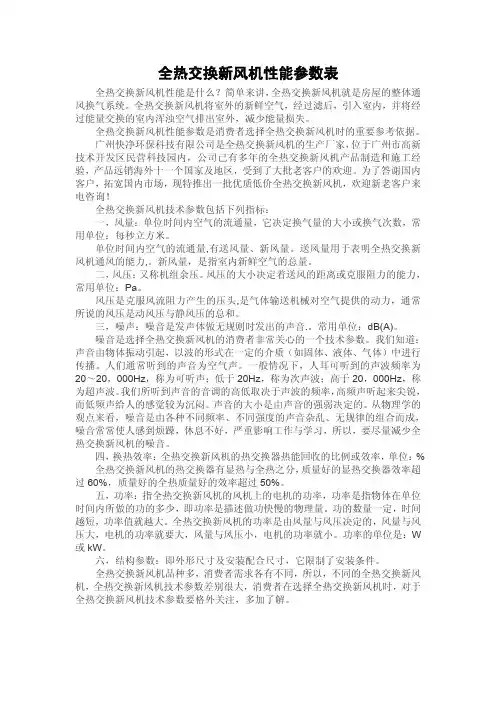

全热交换器性能描述————————————————————————————————作者：————————————————————————————————日期：全热交换器性能描述1、HRV 概况：① 回收排风的热能并重新用于送风的系统，它使排风和送风之间进行热交换。
② 交换效率最高达85％，处于行业顶尖水平。
③ 业内第一的节能性，全年空调负荷可降低约28％。
④ 多种运转模式，对应夏、冬季和过渡季节的不同要求。
⑤ 可与空调内机联动控制，控制更方便。
⑥ 可选配增压箱，使风管设计更自由。
2、 产品特点：① 10种风量：另可通过增压箱组合风量为：3000 m3/h 、4000 m3/h ② 3种静压：A 、每种规格的全热交换器均有3档静压可调B 、可选配增压箱，应对更复杂、更大型的风管施工（仅1500风量及以上机型） ③ 新配备增压箱，机外静压可达285Pa全新配备的增压箱可使机外静压达到285Pa ，最大新风量达到4000m 3/h ，可对应更大的面积，允许使用更长的风管，设计更自由。
④ 可翻转安装，施工检修更便利根据现场安装条件，HRV 可选择常规的吊装方式，或翻转（底部朝上）吊装，以便减少送风管的长度和弯头数量，确保足够的通风量；同时使电器盒一侧可以留出足够的检修维护空间FRESH AIR PROCESSING UNIT底部朝下底部朝上⑤可与VRV室内机联动控制VRV室内机和HRV可通过共用的遥控器进行联动运转，既简化了系统的开关管理，也减少了HRV遥控器的安装作业。
此时，全热交换器的送风管可连接到VRV室内机的新风入口上。
过渡季节HRV独立运转时，VRV室内机可与之连锁进行送风运转，灰尘不会从空气滤网掉落。
⑥高效换热－新开发的HEP元件全热交换率最高达72％采用具有超强吸水及增湿特性的高效材料（HEP），实现行业顶尖的热交换率和温度交换率。
该热交换元件内部采用华夫结构，使进风和排风得以完全，充分热量交换。
全热交换器技术参数1.概述1.1 工作原理XFHQ系列全热交换器采用先进科技及工艺，芯体用特殊纸质经过化学处理加工而成，对温度、湿度、冷热能量回收起到最佳效果。
高效换热芯体，当室内空调排风与室外新风分别呈交叉方式流经换热芯体时，由于平隔板两侧气流存在温度差，产生传热，夏季运行时，新风从空调排风获得冷能，使温度降低；在冬季运行时，新风从空调排风中获得热能，使温度升高，这样通过换热芯体的热交换过程使新风从空调排风中回收了能量。
1.2特点双向换气功能将室外新风空气经过过滤后送入室内的同时，将室内污浊空气排出室外，彻底改善室内空气品质；静音设计内置空调专用低噪音离心风机，机箱内部覆有高效的吸音材料，全静音设计，人性化体现；能量回收机组内置高效的热交换器，将排出去的室内空气与送进来的室外空气进行冷热交换，在提供舒适温度空气的同时回收能量，节约能源；控制方便电气系统采用二次回路设计，使用开关面板，启动停止机组安全快速简单，可选择远程集中控制系统，与多联机室内机联网控制。

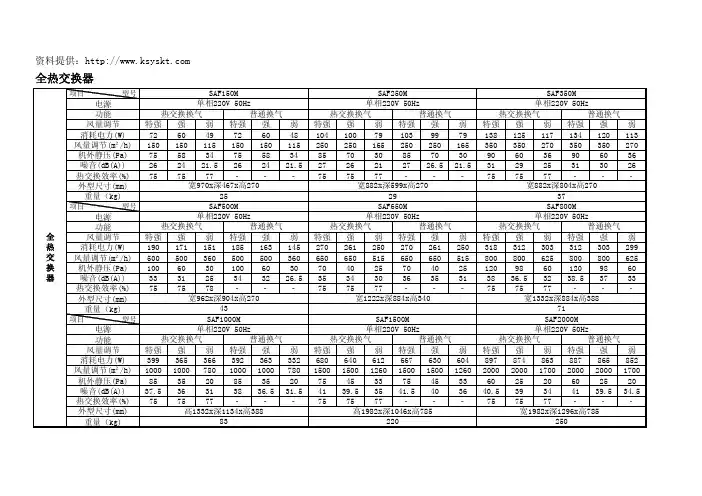

317MDV4+i 直流变频智能多联中央空调3181.3 命名法A,B,……Z 设计序列 S-三相，单相缺省Z-纸芯式、L-轮转式、P-普通式 D-吊顶式、L-立柜式 新风量，单位100m 3/h XFH-显换热式新风机 XFHQ-全换热式新风机MDV4+i直流变频智能多联中央空调2.参数2.200~1200m3/h的产品采用发泡风道，具备旁通功能；2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得，实际使用条件下的运行噪音可能高于此值，请根据设计安装具体条件，考虑相应的消音措施。
319MDV4+i直流变频智能多联中央空调2.200~1200m3/h的产品采用发泡风道，具备旁通功能；2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得，实际使用条件下的运行噪音可能高于此值，请根据设计安装具体条件，考虑相应的消音措施。
