中、小型河流大开挖穿越施工方案

1工程概况忠武输气管道工程十三标段西起湖北省仙桃市，东至湖北省武汉市，线路全长64.488公里。

管线地处江汉平原腹地，地层主要为粉质粘土，分布不规则的淤泥、淤泥质粘土；全年雨水充足，地下水位较高，水资源丰富，地表沟渠纵横交错，水面宽度从几米到几十米，沟渠水深超过1米，这些河渠的穿越施工难度较大。

2施工方案的确定因大部分河渠为主要灌溉渠和排洪渠，施工时不能够断流，因此，对河流穿越采用河道内围堰截坝导流管导流的大开挖穿越施工方法。

因河渠较深，为保证管道在河底的埋深，对部分河渠穿越加设纵向弯管，并按照要求进行稳管。

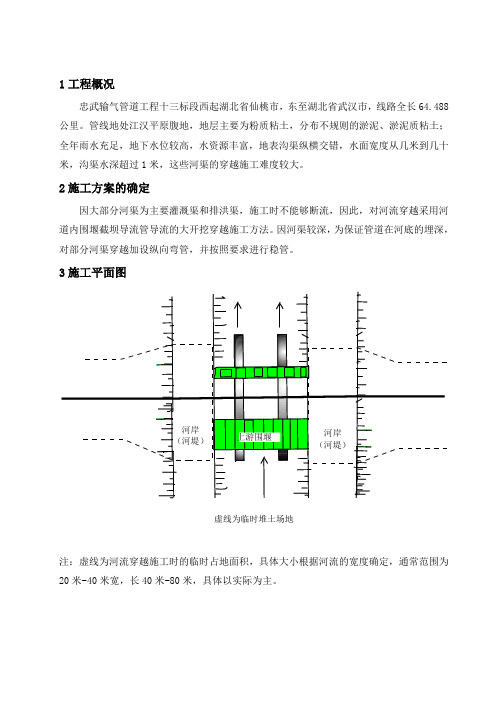

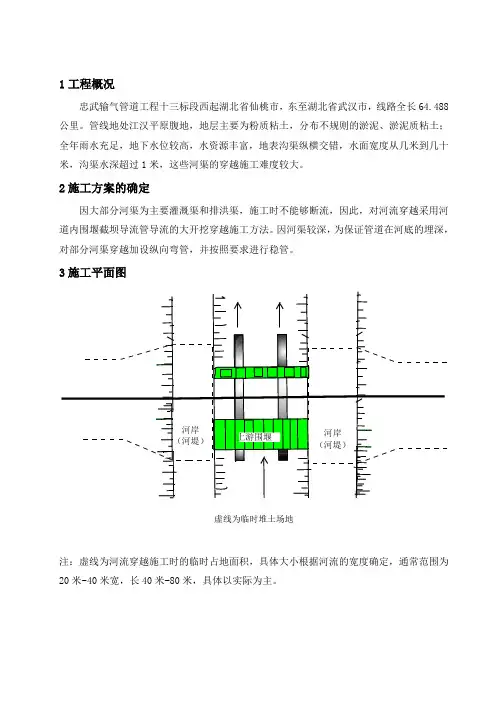

3施工平面图虚线为临时堆土场地注：虚线为河流穿越施工时的临时占地面积，具体大小根据河流的宽度确定，通常范围为20米~40米宽，长40米~80米，具体以实际为主。

4施工程序24.1施工准备4.1.1开工前组织施工人员熟悉施工图，进行技术交底。

组织相关人员对现场道路、地形地貌及河水流量进行详细的踏勘，了解当地气候及河水的涨落情况，保证穿越施工万无一失。

4.1.2与河道部门联系，按照要求办理穿越施工手续，并根据现场情况设置相应的警示标志。

4.1.3穿越用机械、设备、配套设施及各种机具材料准备齐全并运至施工现场。

4.1.4对河流穿越采用昼夜连续施工，因此夜间所需材料、用具必须准备齐全，以保证施工正常进行。

4.1.5修筑施工进场便道，便道主要是利用原有道路，将低洼处用石子进行铺垫，并适当加宽，修筑汇车点，过桥时要铺垫钢浮板，防止车辆损坏桥体。

4.2测量放线根据设计的给定的桩位，参照中线成果表，对河流的穿越位置进行测量，确定管道中心线的位置，并用标桩放出管线穿越位置、留头位置、管沟开挖位置；同时放出作业带边线及堆土场地。

4.3围堰导流在河的上游距管中心8米处用麻袋装土筑挡水坝，坝体坡比1：0.75，顶宽7米，坝高根据河底与地表高差确定，坝长按照河岸宽度确定，在坝的迎水面铺土工布挡水以免渗漏，沿坝两边打木桩加固，直径15厘米，间隔0.5米，桩长5米，两排桩间用8号铁丝连接牢固以免承载时向外倾斜，坝顶铺钢浮板，增加坝的承载力；下游距中心10米处筑拦水坝，坝体坡比1：0.75，顶宽4米，坝高根据河底与地表高差确定，坝长按照河岸宽度确定，在坝的迎水面铺土工布挡水以免渗漏，沿坝两边打木桩加固，直径10-15厘米，间隔0.5米，桩长5米，两排桩之间用铁丝连接牢固。

河流大开挖穿越工程施工方案目录目录 1一、工程概述 2二、编制依据 2三、施工部署 2四、施工方案 5五、施工质量保证措施11六、施工安全保证措施12七、水土保持措施14八、环境保持措施16九、水工保护措施18十、各项资源需要用量计划23 十一、施工平面图27一、工程概况永唐秦输气管道工程线路全长320.4km ，设计输量90 ×108m 3/a，管径1016mm ，设计压力10MPa ，管线材质L485 （X70 ），管道采用三层PE 防腐层加阴极保护的联合保护方案。

管道沿线途径廊坊永清县、安次区、天津武清区、天津宝坻区、唐山玉田县、丰润区、滦县、迁安市、秦皇岛卢龙县、抚宁县，共计10 个县、区。

线路三标段位于天津宝坻区内，线路长度为41.1661km （含定向钻长度）。

沿线的地形地貌基本是平原，地形平坦，地势开阔，但水网较多，地下水丰富，地下水位较高，地下水位多在自然地坪以下 1.0m 至1.5m 之间，土质以粘土和沙土为主。

管道沿途穿越中小型河流、沟渠2063m /50 条，全部采用大开挖方式穿越。

二、编制依据2.1 设计图纸2.1.1 储-8839 《小河穿越通用图》2.1.2 DL-0104 线01 《线路工程天津市宝坻区段》2.1.3 储-8886 《线路工程施工技术要求》2.2 相关规范和标准2.2.1 《油气长输管道工程施工及验收规范》GB50369-20062.2.2 《石油和天然气管道穿越工程施工及验收规范》SY/T4079-952.2.3 《石油天然气钢质管道无损检测》SY/T4109-20052.2.4 《管道干线标记设置技术规定》SY/T4103-20062.2.5 《钢质管道焊接及验收规范》SY/T6064-942.3 现场勘察资料三、施工部署3.1 施工人员组织和机构设置根据本段工程的实际情况，我项目部拟成立2 个河流大开挖施工土方机组， 2 个管线预制机组、 1 个防腐机组、 1 个弯管预制机组协同施工。

XXXXXX 工程第XXX 标段开挖穿越河流施工方案编制：XXX审核：XXX批准：XXXXXXXXXXXXXXX程公司XXXXXXXXX项目经理部XXXX年XX 月1工程概况XXXXX工程XX标段西起XX省XX市，东至XX省XX市，线路全长64.488公里。

管线地处XX平原腹地，地层主要为粉质粘土，分布不规则的淤泥、淤泥质粘土；全年雨水充足，地下水位较高，水资源丰富，地表沟渠纵横交错，水面宽度从几米到几十米，沟渠水深超过1米，这些河渠的穿越施工难度较大。

2施工方案的确定因大部分河渠为主要灌溉渠和排洪渠，施工时不能够断流，因此，对河流穿越采用河道内围堰截坝导流管导流的大开挖穿越施工方法。

因河渠较深，为保证管道在河底的埋深，对部分河渠穿越加设纵向弯管，并按照要求进行稳管。

3施工平面图虚线为临时堆土场地注：虚线为河流穿越施工时的临时占地面积，具体大小根据河流的宽度确定，通常范围为20米~40米宽，长40米~80米，具体以实际为主。

4施工程序一次回线稳管4.1 施工准备4.1.1 开工前组织施工人员熟悉施工图，进行技术交底。

组织相关人员对现场道路、地形地貌及河水流量进行详细的踏勘，了解当地气候及河水的涨落情况，保证穿越施工万无一失。

4.1.2 与河道部门联系，按照要求办理穿越施工手续，并根据现场情况设置相应的警示标志。

4.1.3 穿越用机械、设备、配套设施及各种机具材料准备齐全并运至施工现场。

4.1.4 对河流穿越采用昼夜连续施工，因此夜间所需材料、用具必须准备齐全，以保证施工正常进行。

4.1.5 修筑施工进场便道，便道主要是利用原有道路，将低洼处用石子进行铺垫，并适当加宽，修筑汇车点，过桥时要铺垫钢浮板，防止车辆损坏桥体。

4.2 测量放线根据设计的给定的桩位，参照中线成果表，对河流的穿越位置进行测量，确定管道中心线的位置，并用标桩放出管线穿越位置、留头位置、管沟开挖位置；同时放出作业带边线及堆土场地。

河流穿越施工方案河流穿越施工方案一、施工前的准备工作1. 土壤勘察：对河岸两侧土壤的稳定性、承载能力进行详细勘察，并根据勘察结果确定施工方式和工艺。

2. 提前防汛：根据当地气象部门的预报信息，提前做好防汛工作，确保施工期间不受洪水的影响。

3. 施工方案设计：根据河流的宽度、流速、水位等因素，制定合理可行的施工方案，并经过专业人士的评审和审批。

二、河流穿越的施工方式1. 水下爆破法：适用于河流宽度较窄，流速较快的情况。

首先，在河底埋设爆破物质，然后在安全距离处进行爆破。

爆破后，清理爆破碎石，保证施工船只的通行。

2. 施工船法：适用于河流较为平缓的情况。

通过搭建施工船和支撑梁，将施工船推进到对岸，形成临时桥梁，供施工人员和设备通行。

3. 临时桥梁法：适用于河流较宽，水位较低的情况。

在河床上搭建临时桥梁，供施工人员和设备通行。

桥梁搭建完成后，可以进行悬挂钢管、钢丝绳或者使用龙门吊进行材料运输。

4. 沉管隧道法：适用于河流较宽，流速较快的情况。

先在河底挖掘槽，然后将预制好的沉管下沉到槽内，最后将沉管固定好，形成桥梁。

三、施工中的安全措施1. 安全防护：施工现场应设置明显的警示标志，设立安全防护围栏，在相关区域内设置警戒线，确保施工人员和过往行人的安全。

2. 工人培训：施工前，对施工人员进行相关的技术培训和安全教育，提高他们的安全意识，保证施工过程中人员的安全。

3. 水道通航：保持河道的航行功能，及时安排河道的清理，确保施工船只的顺利通行。

4. 水土保持：施工期间要采取适当的措施，保护河岸两侧的水土资源，防止环境污染和生态破坏。

四、施工后的监测和维护1. 施工完成后，进行严格的工程验收，确保施工质量符合规范要求。

2. 定期对河流穿越处进行巡视检查，发现问题及时处理，保证河流的正常通行能力。

3. 维护河岸两侧的水土资源，保持河岸的稳定性，防止发生滑坡、塌方等意外情况。

4. 做好相关工程的档案管理，记录施工过程中的记录和问题，为今后类似工程提供参考。

站外管线工程河流穿越施工方案编制: 审核: 批准:中国石油天然气管道局长庆分公司第一项目部 2015年09月19日1 工程概况 (1)中 石油2 施工方案的确定 (1)3 施工平面图 (2)4 施工程序 (2)4.1 施工准备 (3)4.2 测量放线 (3)4.3 围堰导流 (3)4.4 坝间排水 (4)4.5 主体组焊 (5)4.6 管道防腐补口 (5)4.7 管道下沟 (5)4.8 管道稳管 (6)4.9 管沟回填 (6)4.10 水工保护 (6)4.11 拆除围堰 (6)4.12 三桩埋设 (6)4.13 地貌恢复 (6)4.14 清理现场 (7)5 人员、设备、材料需求计划 (7)5.1 人员需求计划 (7)5.2 设备机具需求计划 (7)5.3 材料需求计划 (8)6 质量管理 (8)7 HSE 保证措施 (9)7.1 健康保证措施 (9)7.2 施工工地与驻地安全措施 (9)7.3 环境保护措施 (10)1 工程概况1.1 站外管线工程位于陕西省靖边县境内，起始于靖平39-14 井场，终止于南40 站，管线大致呈南北走势，所经区域地貌为：黄土斜坡、黄土梁、山前坡地和黄土崾岘。

1.2靖平39-14采气管线：管线规格为①20#-89 X 8/9，长度约为4.83公里，注醇管线规格为20#-27 >5,长度约为4.93公里。

采气管线设计压力为25MPa注醇管线设计压力为32MPa设计埋深为1.3m (管顶)。

1.3穿越大理河3次，宽度分别为66m 61m 59m 位置分别为(103461,4136313)、(103302,4134770)、(103245,4134414)。

1.4穿越处管线规格采用①20#-89 X 9,管线埋深》2.3m。

2 施工方案的确定因大部分河渠为主要灌溉渠和排洪渠，施工时不能够断流，因此，对河流穿越采用河道内围堰截坝导流管导流的大开挖穿越施工方法。

因河渠在汛期水流量较大，为保证管道在河底的埋深，对部分河渠穿越加设纵向弯管，并按照要求进行混凝土稳管。

大中型河流定向钻穿越施工方案大中型河流的定向钻穿越施工方案是指通过定向钻技术，在河流底部实现跨越河流的施工作业。

定向钻技术是一种通过操控钻头方向和转动速度，使其在地下进行钻探和钻孔工作的方法，适用于各种地质条件和环境要求。

以下是一个针对大中型河流的定向钻穿越施工方案的详细介绍。

一、前期准备工作1.勘察与设计：根据河流的水流情况、底质情况、岸坡情况等，进行详细的勘察与设计工作，确定施工方案和施工参数。

2.材料准备：准备好定向钻机、钻具、钻杆、钻头、钢管等施工所需材料，并做好质量检测和备案工作。

3.安全防护：制定详细的安全生产方案，确保施工作业的安全。

二、施工过程1.钻孔开掘：根据设计要求，在河流两岸分别设置起点和终点钻孔位置，根据设计钻孔的倾角、方向等参数，启动定向钻机进行钻孔开掘。

在钻孔过程中，根据地层情况及时进行记录，并采取适当的测量和校正措施，确保钻孔的准确性和稳定性。

2.钢管安装：在钻孔结束后，运用全向打角装置将钢管送入钻孔中，并使用注浆机将水泥浆注入钻孔，以加固钻孔和钢管的结合部位。

3.钻穿越作业：在钢管端部连接钻头和钻杆，启动定向钻机进行钻穿越作业。

根据设计要求，操控钻头的方向和转速，使其平稳地穿越河底，保持钻孔的直线性和水平方向。

4.钢管铺设：当穿越到河的另一边时，将钻杆和钻头拆下，然后将预制的钢管通过钻孔送入河床。

在铺设过程中，根据需要进行适当的调整和固定。

5.施工监测：在施工过程中，需要不断进行施工监测，包括地质测量、导向检测、注浆质量检验等，确保施工的质量和安全。

三、施工后处理1.清理施工现场：施工结束后，需要对施工现场进行清理，包括清理钻探废弃物、浆液等，并对钻孔进行封堵处理，防止河水通过钻孔进入钢管。

2.检验验收：对施工质量进行验收，并进行记录和报告，确保施工质量的合格性。

3.安全防护：拆除施工现场的安全防护设施，并进行评估和总结，为今后的类似施工提供经验和借鉴。

以上是大中型河流定向钻穿越施工方案的一个概述，具体的施工过程和安全措施需要根据实际情况进行调整和完善。

管线河流大开挖方式穿越施工方案一、有流水河流施工方法1、施工程序测量放线→扫线→材料运输→主体组焊→探伤→试压→防腐→检漏→- 开挖导流沟→ 围堰→ 排水→ 管沟开挖→管道下沟→细土回填→第一段压载→管沟回填→水工保护→撤除围堰→回填导流沟→管沟开挖→排水→管道下沟→连头→压载→管沟回填三桩埋设→地貌恢复→清理现场2、施工方法2.1测量放线依据设计的交桩桩位，参照设计中线成果表，对河流的穿越位置进展测量，确定管道中心线的位置，并用标桩放出管线穿越位置、留头位置、管沟开挖位置;同时放出导流沟开挖位置、放土区。

2.2扫线由于河滩地均为冲刷的水坑，为了满足施工及安全的需要，需要对水坑进展清理，扫线工作用推土机进展。

2.3设备、材料运输为了保证施工的顺当进展，在征地完成的状况下，应将设备、钢管、压载块、水工保护用料等运入设备、材料堆放场。

2.4开挖导流沟依据现场的实际状况，选择适宜导流沟的开挖位置，一般状况下，导流沟入口与穿越段河岸的内夹角不宜小于45º，避开水流不畅而冲击堰体。

本方案打算侧面导流沟内边缘位置距河岸 60m，导流沟入口点在穿越中心点上游 85m，导流沟出口点在穿越中心点下游 45m，导流沟的宽度 A 为原河道宽度的 0.5—1 倍，导流沟底标凹凸于原河道标高 1m，为保证导流沟侧面的冲刷量到达最小，在两个弯道处用麻袋装粘土码砌 1~2 排厚度，高度同导流沟，并在其中间放置一层防水布，另外，应适当征用肯定宽度的防冲刷用地，导流沟侧面防冲刷征地宽2 度 B 依据地质状况确定。

现场布置及占地范围如以下图所示。

堆土区 5导流沟拟围堰体河 流河岸B A 60管沟设备、材料停放区 5 2围堰导流示意图 〔图中单位：米〕导流沟开挖时，在入口、出口先预留6m 不开挖，到其余位置的导流沟全部挖好，并且将临时便桥搭设好后，再将出口、入口的预留位置挖开，使河水从导流沟内通过。

2.5 主体组焊依据施工打算，将河流穿越管道分为两段进展整体预制，第一段是主河道段，其次段是其次次施工段〔滩地段〕，组焊施工严格依据施工标准、焊接工艺进展。

穿越河流施工方案一、背景介绍河流是人类重要的水源，但在建设中，会经常遇到需要穿越河流的情况。

河流穿越施工是一项复杂任务，需要综合考虑环保、安全、经济等因素。

本文档旨在提供一种穿越河流的施工方案，以确保施工的安全、高效和环保。

二、施工方案1. 前期准备工作在开始施工前，需要进行充分的前期准备工作，包括但不限于以下内容：•河流调查：对河流的水文、沉积物、水流速度等进行调查，了解河流的情况，为后续施工提供参考。

•施工区划：根据河流的特点，制定施工区划方案，明确施工区域和施工要求。

•施工平台设计：针对施工区域，设计合理的施工平台，以保证施工设备和人员的安全。

2. 施工方法选择在穿越河流施工中，有多种方法可供选择，例如桥梁、管道、隧道等。

根据实际情况，选择最适合的施工方法。

•桥梁：适用于较宽的河流，可以搭建临时桥梁，方便施工。

•管道：适用于小型河流，将管道埋入河床中，实现穿越。

•隧道：适用于较深的河流，开挖隧道来穿越。

3. 施工材料与设备根据选择的施工方法，准备相应的施工材料和设备。

•桥梁施工：需要搭建桥梁的材料和设备，如桥梁梁板、桥墩、吊车等。

•管道施工：需要管道材料和相关设备，如管道、沟槽挖掘机等。

•隧道施工：需要隧道挖掘机等设备。

4. 施工流程根据选择的施工方法和实际情况，制定详细的施工流程，包括但不限于以下方面：•桥梁施工流程：确定桥梁的位置和大小，进行桥墩基础的施工，搭建桥梁梁板，最终完成桥梁的施工。

•管道施工流程：确定管道的位置和走向，进行沟槽挖掘，铺设管道，最终完成管道的施工。

•隧道施工流程：确定隧道的位置和大小，进行隧道挖掘，安装支撑结构，最终完成隧道的施工。

5. 环保保护措施河流是生态环境的重要组成部分，穿越河流施工过程中必须注意保护环境。

以下是一些常见的环保措施：•防止水污染：严格控制施工过程中的废水排放，采取收集、净化等措施。

•植被保护：在施工现场周围进行植被保护，尽量减少土壤侵蚀和植被破坏。

河流穿越工程施工方案一、河流水渠开挖穿越措施施工程序：a.临时道路修筑→清理杂物→围堰→抽水→扫线→管沟开挖→铺下部压重块→组焊→试压→补口→吊上部压重块→回填→地貌恢复。

b.施工方法：拟采用围堰导流法或分段围堰法进行施工。

围堰导流法适用于水流较急、河面较窄的河流；分段围堰法适用于水流较缓、河面较宽的河流。

河(水塘)面第一工作面第二工作面河(水塘)面河流水塘分段围堰法施工示意图c.围堰导流法开挖导流沟：在河流一侧开挖导流沟，沟底必须低于入口处河床深度，且沟底沿水流方向有一定的坡度，导流沟的长度、宽度、深度根据现场测量确定。

d.筑围堰：在穿越处的上、下游用麻袋装土筑围堰截水，两围堰间的距离均为20m ，围堰顶部应高出水面2m ，断面为梯形，如下图：e.排水及降水：用水泵将两围堰之间的河水抽干，然后采取有效的措施进行降水，开挖地段为砾砂、砂、砂土、粘土时，采用明沟降水；若为淤泥、流砂、粉砂、和细砂，就采用井点降水。

f.吊装下部压重块：用吊管机或16T 吊车进行吊装下部砼压重块，砼压重块要连续摆放，符合设计要求，安装时不得损坏防腐层。

g.布管、焊接、检测、试压、补口补伤，其施工按线路要求进行。

布管时先在已铺好的压重块上10mm 厚胶皮一层，再放主管线，保护管线防腐层。

h.吊装上部压重块：先在主管线上放10mm 厚胶皮一层，再用吊管机或16T 吊车吊砼压重块压主管线，用螺丝固定，安装时注意不得损坏防腐层。

i.回填：采用粒径大于100mm 卵石或块石回填，厚度不小于0.5m ；对没有安放压重块的小型河流穿越，回填采用15C ～20C 碎（砾）石混凝土灌浆，厚度不小于200mm 。

j.管线全部完成后，按照要求及时对河岸或水塘进行恢复，按设计进行浆砌块石护坡、埋设标志桩。

施工过程要做好环境保护，河岸水塘水工保护要严格按设计施工，由于施工难度大，派专人负责其穿越.二、施工用主要机械设备。

河流穿越专项施工方案一、背景介绍在工程建设中，河流穿越是一项重要而又具有挑战性的工作内容。

河流穿越施工需要充分考虑河流生态环境、水文情况以及施工安全等多方面因素，合理制定专项施工方案才能确保施工顺利进行并最大程度减少对环境的影响。

二、施工前的准备工作1.调研勘测：在施工前，必须对河流穿越区域进行详细的勘测工作，包括河流水深、水流速度、河床土质等情况的调查，以便制定后续施工方案。

2.生态保护：在进行施工前，必须充分评估施工对周围生态环境的影响，并制定保护措施，确保河流生态系统得以保护。

3.安全防护：在进行施工前，必须制定详细的安全预案，确保施工人员和设备的安全。

三、施工方案制定1.施工方式：根据实际情况，选择合适的施工方式，可以采用挖土或者隧道穿越等方式。

2.施工时间：根据水文情况，选择最佳的施工时间，以充分利用低水位期进行施工。

3.施工设备：选择适当的施工设备，并确保设备的运行状况良好。

4.施工队伍：组建专业的施工队伍，并确保施工人员具备相关证书和经验。

四、施工过程1.施工前准备：进行现场布置、设备检查、施工材料准备等工作。

2.施工操作：按照施工方案，进行挖掘、支护等作业，并严格按照安全规范操作。

3.施工监管：安排专人进行现场监管，确保施工过程中安全、顺利进行。

五、施工后的清理工作1.施工完成后，对施工现场进行清理，清除垃圾和废弃物，确保环境整洁。

2.进行施工质量检查，确保工程符合相关标准要求。

六、结论河流穿越专项施工是一项复杂的工程任务，需要充分考虑生态环境、水文情况和安全因素，制定合理的施工方案才能确保工程顺利完成。

通过严格执行施工方案、加强施工监管和细致的施工后清理工作，可以有效减少对环境的影响，为后续工程建设奠定良好的基础。
