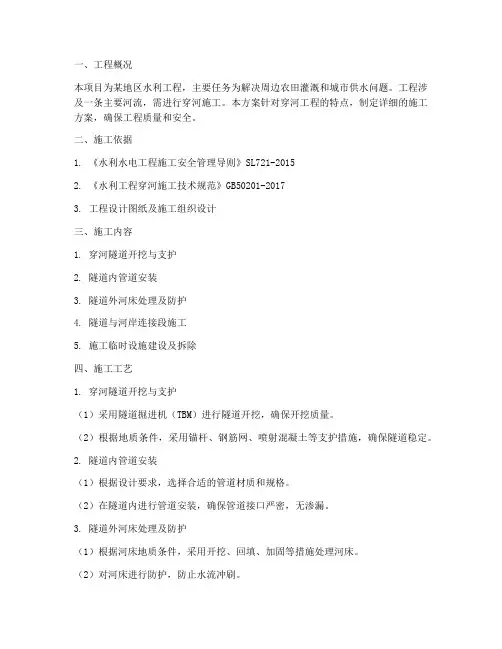

一、工程概况本项目为某地区水利工程，主要任务为解决周边农田灌溉和城市供水问题。
工程涉及一条主要河流，需进行穿河施工。
本方案针对穿河工程的特点，制定详细的施工方案，确保工程质量和安全。
二、施工依据1. 《水利水电工程施工安全管理导则》SL721-20152. 《水利工程穿河施工技术规范》GB50201-20173. 工程设计图纸及施工组织设计三、施工内容1. 穿河隧道开挖与支护2. 隧道内管道安装3. 隧道外河床处理及防护4. 隧道与河岸连接段施工5. 施工临时设施建设及拆除四、施工工艺1. 穿河隧道开挖与支护（1）采用隧道掘进机（TBM）进行隧道开挖，确保开挖质量。
（2）根据地质条件，采用锚杆、钢筋网、喷射混凝土等支护措施，确保隧道稳定。
2. 隧道内管道安装（1）根据设计要求，选择合适的管道材质和规格。
（2）在隧道内进行管道安装，确保管道接口严密，无渗漏。
3. 隧道外河床处理及防护（1）根据河床地质条件，采用开挖、回填、加固等措施处理河床。
（2）对河床进行防护，防止水流冲刷。
4. 隧道与河岸连接段施工（1）根据设计要求，采用合适的连接方式连接隧道与河岸。
（2）确保连接段结构稳定，无渗漏。
5. 施工临时设施建设及拆除（1）根据工程需要，建设施工临时设施，如临时道路、施工营地等。
（2）施工完成后，拆除临时设施，恢复原状。
五、施工进度计划1. 隧道开挖与支护：预计需3个月完成。
2. 管道安装：预计需2个月完成。
3. 河床处理及防护：预计需1个月完成。
4. 隧道与河岸连接段施工：预计需1个月完成。
5. 施工临时设施建设及拆除：预计需1个月完成。
六、施工安全保证措施1. 建立健全安全管理体系，明确各级人员的安全责任。
2. 加强施工现场安全管理，确保施工安全。
3. 定期进行安全教育培训，提高施工人员的安全意识。
4. 配备必要的安全防护设施，如安全帽、安全带等。
5. 制定应急预案，应对突发事件。
七、环境保护措施1. 施工过程中，采取措施减少对周边环境的影响。
穿越河流施工方案1. 引言本文档旨在提供一种针对河流的施工方案，旨在帮助施工人员有效地穿越河流进行工程施工。
通过有效规划和实施施工方案，可以最大限度地确保工程的安全性和顺利进行。
2. 目标本方案的目标是提供一种安全、高效地穿越河流的施工方法。
主要包括以下几个方面：•准确评估河流的特性和流量；•选择合适的穿越方案和工具；•制定详细的施工计划和安全措施；•实施施工方案，并确保施工过程的顺利进行。
3. 河流特性评估在进行河流施工之前，需要对所要穿越的河流进行详细的特性评估。
以下是需要考虑的一些主要因素：1.水深和流速：需要了解河流的水深和流速，以确定合适的工具和方法。
2.水流条件：需要考虑河流的水流方向、涨退潮等水文条件，以便选择合适的时间和方法进行施工。
3.水质和水下障碍物：需要了解河流水质和可能存在的水下障碍物，以便调整施工过程和选择适当的工具。
4. 穿越方案选择根据对河流特性的评估，可以选择以下方案之一进行穿越：4.1 人力穿越如果河流水深较浅，流速较缓，没有明显的水下障碍物，可以考虑使用人力进行穿越。
在施工前，要确保施工人员具备必要的安全知识和技能，并采取以下措施：•佩戴救生衣或其他浮力装备；•使用扎实的绳索或拓宽道路等辅助设备以确保施工人员稳定。
4.2 桥梁建设如果河流水深较深，流速较快，可以考虑搭建临时桥梁进行穿越。
在选择搭建桥梁的方案时，需要考虑以下因素：•桥梁类型：根据河流特性和施工要求，选择合适的桥梁类型，例如浮桥、吊桥等。
•桥梁材料：选择适当的材料进行桥梁建设，例如钢材、木材等。
•桥梁支撑：确保桥梁的稳定性和承载能力，根据河流特性选择适当的支撑方式。
4.3 临时通道如果河流水深较深，流速较快且没有合适的桥梁建设条件，可以考虑搭建临时通道进行穿越。
临时通道可以采用填土或其他可行的材料填充河床，在上面铺设临时的道路进行穿越。
5. 施工计划和安全措施在选择穿越方案后，需要制定详细的施工计划和安全措施。
水利工程穿河工程施工方案一、工程概况穿河工程是指在河流、湖泊等水体中，通过修建堤坝、渠道、桥梁等设施，实现跨越水体的工程。
其设计施工是为了解决区域内水资源的有效利用和防洪排涝的需要，通常涉及土木工程、水利工程等多个领域。
本工程项目计划在XX省XX市，修建一座穿越XX河的工程，以解决该地区水资源利用不足和防洪排涝的问题。
本工程涉及土木工程、水利工程、环境保护等多个方面，因此需要全面细致的施工方案来确保工程的顺利实施。
二、工程目标1. 实现水资源的有效利用。
穿河工程的建成将使得河岸两侧的水资源能够得到更好的利用，为当地农田和居民生活提供充足的灌溉用水和生活用水。
2. 解决区域内的排涝问题。
该地区常年雨水较多，经常出现涝情况。
穿河工程的建成有助于改善该地区的排涝状况，提高当地居民的生活质量。
3. 保护生态环境。
施工过程中需要尽可能减少对河流生态环境的影响，并在工程完成后对环境进行恢复，确保水体的生态系统得到有效保护。
三、前期工作1. 召集专家组成项目咨询委员会。
为了保证穿河工程的可行性，最好先召集相关领域的专家组成咨询委员会，对工程进行前期评估和研究。
2. 制定施工方案。
在咨询委员会的指导下，制定出详细的施工方案，并与相关部门进行沟通，以获取必要的支持和审批。
3. 确定资金来源。
资金是工程实施的关键，需要确定工程的投资额和资金来源，并与相关部门协商解决资金问题。
四、设计方案1. 定位选择通过对XX河的水情、地质情况进行勘察和分析，选定穿河的最佳位置。
确保选址符合工程要求，具备较好的地质条件和水文条件。
2. 结构设计依据地质勘测结果和水文条件，设计合理的穿河工程结构。
结构设计需考虑工程的通水能力、耐水性能等多个方面，确保工程长期稳定运行。
根据工程条件和地质特点，确定合适的施工工艺。
需考虑到现场施工条件、材料运输以及对环境的影响等多个因素，制定出详细的施工工艺流程。
五、施工方案1. 土方开挖根据设计要求，对穿河位置进行土方开挖。
一、项目背景随着我国经济的快速发展，农业灌溉和水资源利用需求日益增长。
为了满足农业生产和水资源调配的需要，本工程计划在现有农田中穿越一条水渠。
为保证工程质量和施工安全，特制定本专项施工方案。
二、施工内容1. 水渠穿越长度：500米2. 水渠直径：1.2米3. 穿越深度：1.5米4. 穿越方式：地下穿越三、施工方法1. 施工准备（1）施工前，对穿越区域进行地质勘探，了解地下管线分布、地质构造等情况。
（2）编制详细的施工组织设计，明确施工流程、施工进度、质量要求等。
（3）组织施工队伍进行技术培训，提高施工人员的安全意识和操作技能。
2. 施工步骤（1）开挖导洞：根据设计要求，开挖一条长500米、宽2米、深1.5米的导洞。
（2）铺设管道：在导洞内铺设直径 1.2米的水渠，确保管道接口严密，防止渗漏。
（3）回填土方：对穿越区域进行回填土方，分层压实，确保土壤密实度达到设计要求。
（4）加固防护：对穿越区域进行加固防护，防止地表沉降和坍塌。
（5）恢复地表：对穿越区域进行地表恢复，恢复原有地貌。
3. 施工技术要求（1）施工过程中，严格按照设计图纸进行施工，确保管道安装质量和水渠稳定性。
（2）在施工过程中，加强对地下管线的保护，避免对周边设施造成损害。
（3）加强施工现场安全管理，确保施工人员生命财产安全。
四、施工进度安排1. 施工前期准备：1个月2. 开挖导洞：2个月3. 铺设管道：1个月4. 回填土方：1个月5. 加固防护：1个月6. 恢复地表：1个月五、质量保证措施1. 严格按设计要求进行施工，确保水渠质量和稳定性。
2. 加强施工过程中的质量检查，发现问题及时整改。
3. 对施工人员进行质量培训，提高施工人员质量意识。
4. 施工结束后，进行质量验收，确保工程符合设计要求。
六、安全措施1. 施工现场设置明显的警示标志，提醒施工人员注意安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 加强施工现场安全管理，防止发生安全事故。
第1篇一、工程概况本项目位于我国某河流下游，河流宽度约200米，河床高程约为10米，两岸地势平坦，交通便利。
河流两侧均为居民区，地下管线错综复杂。
本次盾构下穿河流施工方案旨在确保工程质量和安全，减少对周边环境和居民生活的影响。
二、工程特点1. 下穿河流，地质条件复杂，需针对不同地质条件制定相应的施工方案。
2. 施工过程中需保证河流畅通，避免对航运和周边居民生活造成影响。
3. 地下管线错综复杂，需进行详细的管线调查和风险评估。
4. 施工场地受限，需优化施工组织，提高施工效率。
三、施工方案1. 施工准备（1）组织机构成立项目领导小组，负责统筹协调、监督指导施工工作。
下设工程技术组、安全质量组、环保组、物资设备组等。
（2）施工人员培训对施工人员进行专业培训，确保其掌握盾构施工技术、安全操作规程和应急预案。
（3）施工设备根据工程特点，配备盾构机、掘进机、盾构机后配套设备、挖掘机、吊车等。
2. 施工工艺（1）盾构机选型根据地质条件和施工要求，选择合适的盾构机型号，确保施工质量和进度。
（2）盾构隧道开挖1）隧道轴线测量：采用全站仪进行隧道轴线测量，确保隧道轴线偏差在规定范围内。
2）隧道开挖：采用盾构机进行隧道开挖，开挖过程中密切关注盾构机姿态和地质情况，确保施工安全。
3）隧道支护：根据地质条件和隧道埋深，采用钢支撑、锚杆、喷射混凝土等支护措施，确保隧道结构安全。
（3）盾构隧道衬砌1）衬砌材料：采用预制混凝土管片，具有良好的耐久性和抗渗性能。
2）衬砌施工：采用盾构机进行衬砌施工，确保衬砌质量和精度。
3. 施工顺序（1）盾构隧道轴线测量1）测量仪器：采用全站仪进行隧道轴线测量。
2）测量方法：采用导线测量法，按照设计要求布设控制点，对隧道轴线进行测量。
（2）盾构隧道开挖1）盾构机安装：在盾构隧道轴线两侧进行盾构机安装，确保盾构机稳定运行。
2）盾构机掘进：采用盾构机进行隧道开挖，开挖过程中密切关注盾构机姿态和地质情况。
河流穿越施工方案1. 引言在城市建设和基础设施发展中，经常需要进行河流穿越施工，以满足道路、管道、通信等的跨越需求。
本文将针对河流穿越施工进行详细的方案介绍，包括前期准备、施工工艺、安全措施等内容。
2. 前期准备在进行河流穿越施工之前，需要进行详细的前期准备工作，包括以下几个方面：2.1. 工程勘察在确定进行河流穿越施工的位置之前，需要进行全面的工程勘察。
勘察的内容包括但不限于：河流的宽度、水深、流速、河床土质等信息的测量和记录。
通过勘察，可以为后续施工工艺的确定提供基本数据。
2.2. 施工方案设计根据勘察结果和工程要求，进行河流穿越施工方案的设计。
方案设计包括选择合适的施工工艺、确定施工时间、确定施工队伍和设备要求等。
2.3. 安全评估与风险控制在进行河流穿越施工之前，需要进行详细的安全评估，并采取相应的风险控制措施。
评估的内容包括但不限于：施工过程中可能遇到的困难和风险情况，以及如何应对和解决。
2.4. 手续办理在进行河流穿越施工之前，需要按照相关法律法规要求，办理相应的手续。
包括但不限于：环境影响评价、土地使用手续等。
3. 施工工艺根据河流的具体情况和工程要求，可以选择以下几种常见的河流穿越施工工艺：3.1. 桥梁穿越对于较大宽度和流速较快的河流，可以选择建设桥梁进行穿越。
桥梁施工需要充分考虑河床的土质和稳定性，以及桥墩和桥面的设计和施工。
3.2. 泵站穿越对于水位变化较大的河流，可以选择建设泵站进行穿越。
泵站施工需要充分考虑水流的压力和流速，以及泵站的设置和运行。
3.3. 直埋穿越对于较小宽度和中等流速的河流，可以选择直接埋设管道进行穿越。
直埋穿越需要充分考虑河床土质和管道的稳定性。
4. 安全措施在进行河流穿越施工过程中，需要采取相应的安全措施，以确保施工人员和设备的安全。
常见的安全措施包括但不限于：•设置警示标志，提醒过往行人和车辆注意施工区域；•保持施工现场的整洁和有序，确保施工过程中没有杂物和障碍物；•使用符合标准的防护设备和工具，确保施工人员的人身安全；•定期进行施工现场的安全检查和维护，及时发现和解决安全隐患。
河流大开挖穿越施工组织方案1项目概况 (1)2 建设方案确定 (1)3 建设计划 (2)4施工程序 (2)4.1 施工准备 (3)4.2计量和支付 (3)4.3围堰导流 (3)4.4 坝间排水 (4)4.5主体焊接 (5)4.6管道防腐修复 (5)4.7 管道下沟 (5)4.8 管道稳定 (6)4.9管沟回填 (6)4.10液压保护 (6)4.11拆除围堰 (6)4.12三桩埋地 (6)4.13 地貌恢复 (7)4.14清理场地 (7)5、人员、设备、物资需求计划 (7)5.1 人员需求计划 (7)5.2 设备工具需求计划 (7)5.3 物料需求计划 (8)6质量管理 (8)7 HSE保障措施 (9)7.1健康保障措施 (9)7.2施工现场及居民安全措施 (9)7.3环保措施 (10)1项目概况1.1 站外管道工程位于省靖边县境内，起于靖平39-14井场，止于南40站。
管道大致呈南北走向。
其穿越的区域地貌有：黄土坡、黄土梁、山前坡。
和黄土永贤。
1.2 京平39-14采气管道：管道规格Φ20#-89 ×8/9 ，长约4.83公里，注醇管道规格20#-27×5，长约4.93公里.采气管道设计压力25MPa，注醇管道设计压力32MPa，设计埋深1.3m[管顶]。
1.3过河3次，宽度分别为66m、61m、59m；1.4 交叉口管道规格为Φ20#-89 ×9 ，管道埋深≥2.3m。
2 建设方案确定由于大部分河道是主要的灌溉渠和泄洪渠，因此在施工过程中不能中断水流。
因此，河流穿越采用大面积开挖穿越河流围堰截流坝导流管的施工方法。
由于汛期运河水流量较大，为保证河底管道埋深，局部运河交叉口增设纵弯，并按要求实施混凝土稳定管。
3 建设计划虚线为临时堆土场地注：虚线为过河施工临时区域。
具体尺寸根据河流的宽度而定，通常宽20米至40米，长40米至80米，视实际情况而定。
4施工程序4.1 施工准备4.1.1 开工前，组织施工人员熟悉施工图纸，进行技术交底。
定向钻施工方案第一章工程概况1.1.1 工程名称: ******1.1.2 建设规模:本工程内根据图纸共有4条河流采用定向钻穿越，分别是练江河1、练江河2、练江河3、臻头河定向钻，穿越管道管径为φ323.9×mm，管道防腐为3PE。
1.1.3 建设地点:*****。
连江河1穿越水平长度为357.29米，穿越深度为连江河河床下12.1米，入土点距连江河1南岸120米，出土点距河北岸159米。
连江河2穿越水平长度为399米，穿越深度为连江河河床下12米，入土点距河西岸98米，出土点距河东岸261米。
连江河3穿越水平长度为365.87米，穿越深度为连江河河床下12.3米，入土点距河北岸97米，出土点距河南岸河堤外42米。
臻头河定向钻穿越水平长度为367.06米，穿越深度为河床下8.6米，入土点距河北岸106米，出土点距河南岸137米。
由于定向钻施工方案基本一样，以下只阐述通用的定向钻施工方案。
2.2.1项目部分工明确，职责明晰，管理有序，考核有据。
2.2.2 工程质量达到优良：•①单位工程合格率100％，工程建设质量创国家优质工程；②工程设备、材料质量合格率100％；③焊接一次合格率95％以上；④补口补伤一次合格率100％以上；2.2.3无重大安全事故，HSE管理符合要求。
2.2.4技术先进，方案可靠。
2.2.5 设备完好率95%以上，利用率95%以上。
2.2.6 材料使用无浪费，定额节约率3%以上。
2.2.7 文明管理、文明施工、文明生活，项目部人员无违法违纪行为。
组建“*******”。
根据工程实际，项目部的机构设置为两级，即项目管理层和项目施工层。
2.3.2 为提高工作效率，保证项目管理的及时、准确、有力，项目管理层与项目施工层紧密结合，项目部管理层部分管理人员兼任项目施工层的主任。
2.3.3 项目管理层设项目经理1人，项目副经理1人，项目总工程师1人。
下设4个部门：综合部、工程部、QHSE部、经营部、对外协调部。
管线河流大开挖方式穿越施工方案一、有流水河流施工方法1、施工程序测量放线→扫线→材料运输→主体组焊→探伤→试压→防腐→检漏→- 开挖导流沟→ 围堰→ 排水→ 管沟开挖→管道下沟→细土回填→第一段压载→管沟回填→水工保护→撤除围堰→回填导流沟→管沟开挖→排水→管道下沟→连头→压载→管沟回填三桩埋设→地貌恢复→清理现场2、施工方法2.1测量放线依据设计的交桩桩位，参照设计中线成果表，对河流的穿越位置进展测量，确定管道中心线的位置，并用标桩放出管线穿越位置、留头位置、管沟开挖位置;同时放出导流沟开挖位置、放土区。
2.2扫线由于河滩地均为冲刷的水坑，为了满足施工及安全的需要，需要对水坑进展清理，扫线工作用推土机进展。
2.3设备、材料运输为了保证施工的顺当进展，在征地完成的状况下，应将设备、钢管、压载块、水工保护用料等运入设备、材料堆放场。
2.4开挖导流沟依据现场的实际状况，选择适宜导流沟的开挖位置，一般状况下，导流沟入口与穿越段河岸的内夹角不宜小于45º，避开水流不畅而冲击堰体。
本方案打算侧面导流沟内边缘位置距河岸 60m，导流沟入口点在穿越中心点上游 85m，导流沟出口点在穿越中心点下游 45m，导流沟的宽度 A 为原河道宽度的 0.5—1 倍，导流沟底标凹凸于原河道标高 1m，为保证导流沟侧面的冲刷量到达最小，在两个弯道处用麻袋装粘土码砌 1~2 排厚度，高度同导流沟，并在其中间放置一层防水布，另外，应适当征用肯定宽度的防冲刷用地，导流沟侧面防冲刷征地宽2 度 B 依据地质状况确定。
现场布置及占地范围如以下图所示。
堆土区 5导流沟拟围堰体河 流河岸B A 60管沟设备、材料停放区 5 2围堰导流示意图 〔图中单位：米〕导流沟开挖时，在入口、出口先预留6m 不开挖，到其余位置的导流沟全部挖好，并且将临时便桥搭设好后，再将出口、入口的预留位置挖开，使河水从导流沟内通过。
2.5 主体组焊依据施工打算，将河流穿越管道分为两段进展整体预制，第一段是主河道段，其次段是其次次施工段〔滩地段〕，组焊施工严格依据施工标准、焊接工艺进展。
穿越河流施工方案一、背景介绍河流是人类重要的水源，但在建设中，会经常遇到需要穿越河流的情况。
河流穿越施工是一项复杂任务，需要综合考虑环保、安全、经济等因素。
本文档旨在提供一种穿越河流的施工方案，以确保施工的安全、高效和环保。
二、施工方案1. 前期准备工作在开始施工前，需要进行充分的前期准备工作，包括但不限于以下内容：•河流调查：对河流的水文、沉积物、水流速度等进行调查，了解河流的情况，为后续施工提供参考。
•施工区划：根据河流的特点，制定施工区划方案，明确施工区域和施工要求。
•施工平台设计：针对施工区域，设计合理的施工平台，以保证施工设备和人员的安全。
2. 施工方法选择在穿越河流施工中，有多种方法可供选择，例如桥梁、管道、隧道等。
根据实际情况，选择最适合的施工方法。
•桥梁：适用于较宽的河流，可以搭建临时桥梁，方便施工。
•管道：适用于小型河流，将管道埋入河床中，实现穿越。
•隧道：适用于较深的河流，开挖隧道来穿越。
3. 施工材料与设备根据选择的施工方法，准备相应的施工材料和设备。
•桥梁施工：需要搭建桥梁的材料和设备，如桥梁梁板、桥墩、吊车等。
•管道施工：需要管道材料和相关设备，如管道、沟槽挖掘机等。
•隧道施工：需要隧道挖掘机等设备。
4. 施工流程根据选择的施工方法和实际情况，制定详细的施工流程，包括但不限于以下方面：•桥梁施工流程：确定桥梁的位置和大小，进行桥墩基础的施工，搭建桥梁梁板，最终完成桥梁的施工。
•管道施工流程：确定管道的位置和走向，进行沟槽挖掘，铺设管道，最终完成管道的施工。
•隧道施工流程：确定隧道的位置和大小，进行隧道挖掘，安装支撑结构，最终完成隧道的施工。
5. 环保保护措施河流是生态环境的重要组成部分，穿越河流施工过程中必须注意保护环境。
以下是一些常见的环保措施：•防止水污染：严格控制施工过程中的废水排放，采取收集、净化等措施。
•植被保护：在施工现场周围进行植被保护，尽量减少土壤侵蚀和植被破坏。
目录1.1 国家行业标准规范 (2)2 工程概况 (2)2.1 概况 (2)3 河流穿越通用技术措施 (3)3.1 组织机构 (3)3.2 围堰导流施工方法 (4)3.3 钢套管导流施工方法 (8)3.4 附属工程 (12)4 施工主要设备、材料及人员 (14)4.1 主要机具设备 (14)4.2 施工材料 (14)4.3 人员配备 (14)5 穿越施工进度计划 (16)6 穿越施工区域平面布置图 (17)7 河流穿越质量保证措施及HSE管理措施 (18)7.1 质量保证措施 (18)7.2 HSE管理措施 (19)7.3 河流穿越风险源清单及风险消减措施 (20)7.4 沟下作业安全措施 (20)7.5 环境保护措施 (21)7.6 河流穿越应急预案 (21)7.7 河流穿越HSE应急流程 (25)1 编制依据1.1 国家行业标准规范1.1.1 《输气管道工程设计规范》（GB50251-2003）；1.1.2 《油气输送管道穿越工程设计规范》（GB50423-2007）；1.1.3 《输油(气)钢质管道抗震设计规范》（SY/T 0450-2004）；1.1.4 《油气长输管道工程施工及验收规范》（GB 50369-2006）；1.1.5 《油气输送管道穿越工程施工及验收规范》（GB50424-2007）；1.1.6 《长距离输油输气管道测量规范》（SY/T 0055-2003）；1.1.7 《油气田及管道岩土工程勘察规范》（SY/T 0053-2004）。
2 工程概况2.1 概况000000000000000000000。
管道长度246km（包含与000线并行段9.82km，不在本设计范围内），管径为Φ711，设计压力9.8MPa，钢管材质为L450M，年设计输量25×108m³/a。
全线共设站场4座，其中扩建站场2座（00首站、00末站），新建站场2座（00分输站、000清管站）；设计线路截断阀室11座，其中5座监控阀室，6座监视阀室。
管道沿线水域大中型穿越17次，长度5796m，其中大型穿越5次，长度2886m，中型穿越13次，长度2910m；铁路穿越1次，长度80m；高速公路穿越3次，长度260m；高等级公路穿越12次，长度640m。
000000000000000000000市河流穿越详细分布见下表：33.13.1.1依据通用图纸设计的要求，管道埋深≥2.5m是为一般情况，若有冲刷数据，则管道埋深应在冲刷线以下0.8m，管沟坡比1：m按照GB50396-2006《油气长输管道工程施工及验收规范确定》，对于冲刷严重的河流应采取试压重块、石笼等措施稳管。
施工期应选在枯水期。
在上下游适当位置围堰导流，在围堰迎水面加无纺布防止水渗透。
为防止因地下水渗透而导致管沟塌方，在施工过程中采用明沟排水的降水方法降低地下水位。
穿越管道就位前必须进行沟底清理，清除沟壁松动石块、浮土和积水等杂物，管道回填前应及时通知通信专业施工单位进行硅管施工。
穿越段管道周围先采用编织土带袋进行包裹回填，然后采用原状土回填，并夯实。
河槽段回填土必须分层夯实。
细土回填夯实后用音频检漏仪进行检测，合格并经监理确认后再进行原土回填。
AB3.2 围堰导流施工方法围堰导流法是利用围堰与导流相结合的方法对现有河水进行约束并使其按照预设流向导出施工作业区域，在完成该区域施工后再将水流引回原水道进行其它区域河床的施工。
根据现场河流的实际情况采用围堰和开挖导流渠相结合的方式先进行A 段的围堰、开挖、管道组装及回填等工序的施工，保证该段穿越管道延伸到河流岸堤以上的位置，待A 段施工结束后，拆除围堰，使河水沿原河道流淌，再进行B 的施工。
围堰导流示意图如下:3.2.1 施工程序上游3m8m1m4m30+m砂石围堰砂石 围堰水泵46m15m 46m下游 作业带 大于等于250m m 或冲刷线下80且不小于250m施工准备→测量放线→导流渠开挖→围堰施工→作业带开拓→管沟开挖→→管线预制→→下沟连头→补口补伤→水压试验→管沟回填→地面检漏→地貌恢复3.2.2 施工准备3.2.2.1 施工前要征得河道、规划、环保、国土等相关部门的认可并取得相应协议后方可施工。
3.2.2.2 对穿越段及穿越段两侧地下已测出和未测出的隐蔽构筑物进行调查，并采用保护措施，防止对其造成破坏，对穿越地下障碍物两侧各5m 范围内的管沟，应采用人工开挖。
3.2.2.3 根据现场实际情况，确定临时性占地尺寸，由征地人员提前做好占地征用有事宜，超占用地量以实际发生为准。
3.2.2.4 对施工人员进行技术交底，使之熟悉施工方案。
3.2.2.5 开始施工前，准备好施工需要的机具、材料等。
3.2.3 测量放线3.2.3.1 测量放线时，应根据施工图设计的穿越控制桩及线路定位桩坐标点，引出相对坐标点和标高，测量、放出管沟中心线、沟宽位置。
3.2.3.2 针对设计的稳管段、弯头处及护岸堡坎处，进行放线并做出标记。
同时，应根据施工方案确定的围堰堰体、组焊场地的位置、几何尺寸和施工场地平面布置，对其一并放线标记，将设计交付的控制桩引出作业带并加以保护。
3.2.3.3 将设计交付的控制桩引出作业带并加以保护。
3.2.4 导流渠开挖。
3.2.4.1 根据穿越段的水流量大小，然后按照公式来确定导流渠截尺寸：F≥Q/νC.3.2.4.2 根据设计资料，结合现场地势情况，确定出导流渠的尺寸如下：3.2.5 围堰施工根据现场情况在导流沟启用后，开始用单斗将河滩地的土方运到河边，围上游堰，围堰时采用顶流围堰，以便使河水沿自然方向流入导流沟；上游堰围好后，再围下游堰，堰体高出河水面0.5-1.5m。
上下游拦水坝可采用砂土砌筑或采用编织袋装土砌筑，考虑到坝的防渗功能，可在两条坝的迎水面上用防水布作防渗层。
筑坝断面图如下：3.2.6 排水在上、下游堰围好以后，立即用水泵进行抽水，将堰体内的积水排到堰外。
3.2.7 作业带开拓3.2.7.1 根据管道的埋深和地质情况，对地面高度进行相应削降，使拟开挖管沟底部距离设备站位处作业带水平面的高度在4m 左右，以便于下道工序的施工。
3.2.7.2 用挖掘机将穿越段内挖出的土倒放到河堤内侧的作业带内，保证设备作业空间，如下图：3.2.8 管沟开挖围堰位置示意图上游堰 下游堰上游截水堰下游截水堰泥浆泵 汇水沟河水潜水泵管沟防水布截水堰渗水混流泵集水坑排水示意图①管沟开挖时，应与相关部门密切配合，确保施工过程中的安全。
②管沟开挖建议采用以机械开挖为主、人工为辅的管道开挖方式。
③管沟开挖过程中，应经常检查管沟开挖尺寸，确保管沟成型质量。
水下管沟验收质量要求：a. 管沟应平、直；b. 主河床内管沟在超挖填垫达到设计标高基础上，实际中心线各点高程负偏差应小于0.2m，不允许出现正偏差；c. 实际管沟中心线偏移不应超过设计的 0.2m；d. 管沟实际宽度最小应保证设计管中心线两侧各 1.0m。
④施工单位应实测管沟平面图和纵、横断面图，并排除沟内孤石等障碍，管沟成型质量经验收符合要求后才允许下管就位。
3.2.9 管道预制、下沟和连头3.2.9.1 管线采用预制、下沟和连头的施工方法：主要是根据现场实际情况进行分段预制（或整体预制），管沟成型后吊装下沟，然后再进行连头焊接。
穿越设计范围内管道焊接推荐采用半自动焊方式，焊接材料根据焊接工艺评定确定，焊接工艺及验收应符合规范有关规定要求，穿越段全部环向焊缝应进行100%射线和100%超声波探伤检验，其检测应符合无损探伤的相关规定，Ⅱ级以上焊缝为合格。
3.2.10 连头待管道试压完成后立即进行连头作业，在连头的过程中，用水泵对管沟进行连续排水，使施工安全作业。
3.2.11 管道防腐焊口探伤合格后，按照规范要求进行防腐，防腐程序同一般线路要求。
3.2.12 试压3.2.12.1 穿越段试压前应补充办理作业许可证的相关内容。
3.2.12.2 管线按设计要求进行打压，对洁净、无腐蚀水进行水质化验，并出具权威证明，方可作为试压介质。
管道在连头焊接、防腐完成后先进行清管，然后按照地区等级进行全线的强度和严密性试压，强度试验压力参照地区等级要求，严密性试验压力为设计压力，管道无变形，无渗漏为合格。
3.2.12.3 试压前用的压力表必须经过校验，其表盘直径不应小于150mm，精度不低于1.5级，试验压力表为0.4级，量程为被测量最大压力的1.5倍-2倍，最小刻度能显示0.05Mpa。
3.2.12.4 试压需要的压力表不少于两块，管段两端分别各安装一只温度计，温度计最小刻度应小于1℃。
3.2.13 回填3.2.13.1 管道回填前应及时通知通信专业施工单位进行硅管施工。
3.2.13.2 穿越段管道周围先采用编织土带袋进行包裹回填，然后采用原状土回填，并夯实。
河槽段回填土必须分层夯实。
3.2.13.3 细土回填夯实后用音频检漏仪进行检测，合格并经监理确认后再进行原土回填，并认真做好记录。
3.2.13.4 依据设计要求，试压完成后在护岸砌体下方位置沿管周长缠绕8mm厚的橡胶板，其缠绕长度按砌体基础宽度两边延长500mm计算，Φ4.0mm镀锌铁丝对其进行捆扎，间距2m。
3.2.13.5 为防止管道的飘浮移位，根据实际需要出发，可对河床内的管段应采用压重块进行稳管。
3.2.13.6 管道回填前应及时通知通信专业施工单位进行硅管施工。
穿越段管道周围先采用编织土带袋进行包裹回填，然后采用原状土回填，并夯实。
河槽段回填土必须分层夯实。
3.2.14 拆除围堰浆砌石护坡经过固化但未达到要求的强度时，应先用土方在护坡前面堆成一个挡水墙，防止河水直接冲刷护坡；然后，先拆除下游围堰，并将围堰用土石方推到河岸边缘，最后拆除上游围堰，上游围堰宜用单斗采用后退方法进行拆除，将堰体土石方挖到导流沟入口处或岸边。
3.2.15 回填导流沟自上游向下游方向逐步回填导流沟，避免沟内存水。
3.2.16 围堰段穿越施工待河床段穿越施工完成后，再采用同样的方法进行导流围堰段的穿越施工。
3.2.17 岸坡恢复管沟回填后必须对岸坡进行恢复，岸坡回填应进行分层夯实，夯实度应满足堤防技术要求及当地河务部门的规定。
3.3 钢套管导流施工方法钢套管导流法是受地行点的特殊限制并逐步利用地理高差，与钢套管导流相结合，对现有河水进行约束并使其按照预设流向导出施工作业区域，在完成该区域施工后再将套管等设施拆除其区域内的施工。
根据河流地貌的实际地形情况，利用上、下游河水落差，选择合适的一点架设四组套管，并沿套管的东、西两方向进行开挖、管道组装预制及回填等工序的施工，保证该段穿越管道达到理想穿越位置，套管导流示意图如下:3.3.1 施工程序施工准备→测量放线→铺设防渗层→铺设套管施工→作业带开拓→管沟开挖→→管线预制→→下沟连头→补口补伤→水压试验→管沟回填→地面检漏→地貌恢复3.3.2 施工准备3.3.2.1 施工前要征得河道、规划、环保、国土等相关部门的认可并取得相应协议后方可施工。
