第三节_多因素正交实验设计第三节多因素正交实验设计引言, 多因素实验存在的矛盾1. 第一是全面实验的次数与实际可行的实验次数之间的矛盾;2. 第二是实际所做的少数实验与全面掌握内在规律的要求之间的矛盾。

, 正交实验设计, 正交实验设计，能帮助我们在实验前借助于事先已制好的正交表科学地设计实验方案，从而挑选出少量具有代表性的实验做，实验后经过简单的表格运算，分清各因素在实验中的主次作用并找出最好的运行方案，最终得到正确的分析结果。

一、正交实验设计的基本原理 (一)正交表1、定义:正交表，是依据数学原理，从大量的全面试验点中，为挑选少量具有代表性的试验点，所制成的排列整齐的规范化表格。

三因素二水平正交表2、正交表符号的含义7常用正交表 L(2) 84常用正交表 L(3) 93、正交表的特点1. 每一列中，不同数字(如:1或2)出现的次数相等;2. 任意两列中，将同一横行的两个数字看成有序数对(如:数对(1，1)、 (1，2) (2，1) 等)时，每种数对出现的次数相等(二)正交表的类型, 同水平正交表:即各因素水平数相等的表格; , 混合水平正交表:即各因素水平数不相等的表格。

41、同水平正交表L(3) 942、混合水平正交表L(4×2) 8 4混合水平正交表L(4×2) 8 (三)正交性原理, 正交性原理是设计正交表的科学依据，主要表现为均衡搭配性。

, 均衡搭配是指用正交表所安排的试验方案，能均衡的分散在水平搭配的各个组合方案中，因而其试验具有代表性。

回顾例题:, 为了提高某化工产品的转化率，试验者选择了3个有关的因素:反应温度A，反应时间B，用碱量C，并且选择如下的试验范围:A:80~90?;B:90~150min;C:5~7%。

要求确定最佳工艺条件(即转化率达到最高时的反应条件)。

1、分析条件2、实验安排抽象形式实验安排3、三因素二水平全面试验点分布直观图4、三因素二水平正交实验安排三因素二水平正交实验法实验点分布二、正交实验设计的基本方法例题:为了提高某化工产品的转化率，试验者选择了3个有关的因素:反应温度A，反应时间B，用碱量C，并且选择如下的试验范围:A:80~90?;B:90~150min;C:5~7%。

测试用例设计方法--正交试验法详解正交试验法介绍正交试验法是研究多因素、多水平的一种试验法，它是利用正交表来对试验进行设计，通过少数的试验替代全面试验，根据正交表的正交性从全面试验中挑选适量的、有代表性的点进行试验，这些有代表性的点具备了“均匀分散，整齐可比”的特点。

正交表是一种特制的表格，一般用L n (m k)表示，L 代表是正交表，n 代表试验次数或正交表的行数，k 代表最多可安排影响指标因素的个数或正交表的列数，m 表示每个因素水平数，且有n=k*(m-1)+1。

正交表的特点正交表具有以下两个特点。

正交表必须满足这两个特点，有一条不满足，就不是正交表。

每列中不同数字出现的次数相等。

这一特点表明每个因素的每个水平与其它因素的每个水平参与试验的几率是完全相同的，从而保证了在各个水平中最大限度地排除了其它因素水平的干扰，能有效地比较试验结果并找出最优的试验条件。

在任意2列其横向组成的数字对中，每种数字对出现的次数相等。

这个特点保证了试验点均匀地分散在因素与水平的完全组合之中，因此具有很强的代表性。

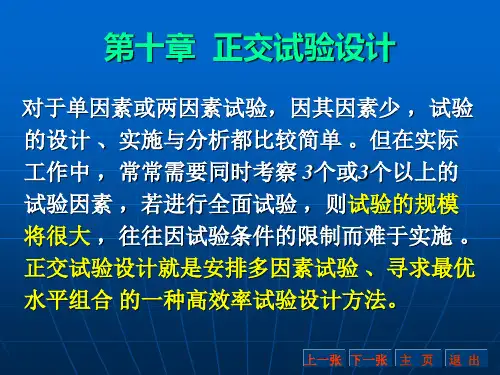

使用正交试验法的原因对于单因素或两因素试验，因其因素少，试验的设计、实施与分析都比较简单。

但在实际工作中，常常需要同时考察3个或3个以上的试验因素，若进行全面试验，试验的规模很大，由于时间和成本的限制我们不可能进行全面试验，但是具体挑其中的哪些测试用例进行测试我们心里拿不准，总担心不做不挑选的那些测试用例会遗漏一些严重缺陷。

为了有效的、合理地减少测试的工时与费用，我们利用正交试验法来设计测试用例。

正交试验法就是安排多因素试验、寻求最优水平组合的一种高效率的试验设计方法。

我们用测试实例来进行说明使用正交试验法设计测试用例的好处。

测试需求：某所大学通信系共2个班级，刚考完某一门课程，想通过“性别”、“班级”和“成绩”这三个查询条件对通信系这门课程的成绩分布，男女比例或班级比例进行人员查询： 根据“性别”=“男，女”进行查询 根据“班级”=“1班，2班”查询 根据“成绩”=“及格，不及格”查询按照传统设计——全部测试分析上述测试需求，有3个被测元素，被测元素我们称为因素，每个因素有两个取值，我们称之为水平值，所以全部测试用例个数是2*2*2=8，参见下表利用正交表设计测试用例，我们得到的测试用例个数是n=3*(2-1)+1=4，对于三因素两水平的刚好有L4(23)的正交表可以套用，于是用正交表试验法得出4个测试用例如下：根据实际需要可以在用正交试验法设计用例的基础上补充一些测试用例。

正交试验设计法一、定义：正交试验设计法就是利用正交表来合理安排多因素试验的一种方法。

二、常用术语1、指标：指标就是试验要考察的效果。

常用X、Y、Z……来表示。

▼定量指标：能够用数量来表示的试验指标，如重量、尺寸、温度。

▼定性指标：不能用数量来表示的试验指标，如颜色、味道、外观。

●定性指标量化：可用打分法、分等法。

2、因素：因素是指对试验指标可能产生影响的原因。

因素是在试验中应当加以考察的重点内容。

一般用大写字母A、B、C……来表示。

3、水平（位级）：位级是指因素在试验中所处的状态或条件。

常用阿拉伯数字1、2、3……来表示。

如: A1、A2、A3、B1、B2、B3。

三、正交表 (已设计好的标准化表格，是进行正试验法的基本工具)1、日本型正交表：由日本质量管理专家田口玄一博士创立。

该正交试验设计法，除需试验的因素外，还要研究分析因素与因素之间的交互作用，一起上列，对试验结果的分析用方差分析等方法，过程较复杂。

2、中国型正交表是由以我国张千里教授为首的中国专家所创立。

它不考虑因素之间的交互作用，而将其交互作用融于试验之中，对试验结果的分析采用极差分析法，简单的用“看一看”与“算一算”相结合的分析、简单、易行、同样能得到满意的结论，是一种实用的试验方法，很适合现场应用。

四、正交表的特点：1、均衡分散性：每一列中各种字码出现的次数相同，保证试验条件均衡地分散在配合完全的位级组合之中，因而代表性强，容易出现好条件。

2、整齐可比性：任意两列中全部有序数字对出现次数都是相同的。

保证了在各个位级的效果之中，最大限度地排除了其他因素的干扰，能最有效地进行比较，作出展望。

五、用中国型正交表安排试验的步骤　1、明确试验目的　2、确定考察指标　3、挑因素、选位级，制定因素位级表 ①挑因素的原则： ▼分析影响指标的各种因素，排除： 不可控因素 对指标影响不大的因素 已掌握得好的因素（让其固定在适当位置上） ▼选对指标可能影响大，又无把握的因素。

正交试验设计(Orthogonal experimental design)是研究多因素多水平的又一种设计方法，它是根据正交性从全面试验中挑选出部分有代表性的点进行试验，这些有代表性的点具备了“均匀分散，齐整可比”的特点，正交试验设计是分式析因设计的主要方法。

是一种高效率、快速、经济的实验设计方法。

日本著名的统计学家田口玄一将正交试验选择的水平组合列成表格，称为正交表。

例如作一个三因素三水平的实验，按全面实验要求，须进行33 = 27种组合的实验，且尚未考虑每一组合的重复数。

若按L9(3)正交表安排实验，只需作9次，按L18(3)正交表进行18次实验，显然大大减少了工作量。

因而正交实验设计在很多领域的研究中已经得到广泛应用。

正交表是一整套规则的设计表格，用L为正交表的代号，n为试验的次数，t为水平数，c为列数，也就是可能安排最多的因素个数。

例如L9(34)，它表示需作9次实验，最多可观察4个因素，每个因素均为3水平。

一个正交表中也可以各列的水平数不相等，我们称它为混合型正交表，如L此表的5列中，有1列为4水平，4列为2水平。

正交试验设计表[1]正交试验因素水平表正交试验设计方案及试验结果极差分析表(或指标与因素关系图) 方差分析表(简单分析时可无)正交表的性质(1)每一列中，不同的数字出现的次数相等。

例如在两水平正交表中，任何一列都有数码“1”与“2”，且任何一列中它们出现的次数是相等的；如在三水平正交表中，任何一列都有“1”、“2”、“3”，且在任一列的出现数均相等。

(2)任意两列中数字的排列方式齐全而且均衡。

例如在两水平正交表中，任何两列(同一横行内)有序对子共有4种：(1，1)、(1，2)、(2，1)、(2，2)。

每种对数出现次数相等。

在三水平情况下，任何两列(同一横行内)有序对共有9种，1.1、1.2、1.3、2.1、2.2、2.3、3.1、3.2、3.3，且每对出现数也均相等。

以上两点充分的体现了正交表的两大优越性，即“均匀分散性，整齐可比”。

正交试验设计[正交表与正交试验] 正交表是根据组合理论，按照一定规律构造的表格，它在试验设计中有广泛的应用。

以正交表为工具安排试验方案和进行结果分析的试验称为正交试验。

它适用于多因素、多指标（试验需要考察的结果）、多因素间存在交互作用（因素之间联合起作用）、具有随机误差的试验。

通过正交试验，可以分析各因素及其交互作用对试验指标的影响，按其重要程度找出主次关系，并确定对试验指标的最优工艺条件。

在正交试验中要求每个所考虑的因素都是可控的。

在整个试验中每个因素所取值的个数称为该因素的水平。

正交表的符号为，其中表示正交表；下标是正交表的行数，表示试验次数；是正交表的列数，表示试验至多可以安排的因素个数；是表中不同数字的个数，表示每个因素的水平数。

例如,8表示正交表中有8行，即安排试验的次数为8次；7表示正交表中有7列，试验至多可安排7个因素（包括交互作用的因素）；2表示每个因素只有两个水平。

这种正交表称为2水平型的正交表。

又如，表示正交表中共有12行，4列，其中有一列是3水平的，有3列是2水平的。

它称为混合型的正交表，可用来安排因素水平不同的试验。

[正交表的交互列] 任意两列分别安排了两个因素之后，这两个因素的交互作用可用表的其他列表示出来，称为交互列。

交互列在2水平型正交表中只有一列，在3水平型正交表中有两列，例如，任意两列的交互列是另外两列。

通常低水平（水平数为2或3）的正交表有另外专表写出交互列，例如的交互列表，指出第3列与第5列的交互列即是第6列等等。

有些正交表，例如，任意两列的交互列都不在表内，对这样的正交表就不能考虑因素间的交互作用了。

手册后面备有常用正交表。

的交互列表[正交表的正交性] 正交表具有正交性：1° 在任意一列中，每个水平的重复次数都相等，例如中每列的每个水平都重复4次。

2° 任意两列中，同行数字（水平）构成的数对，包含着所有可能（该水平下）的数对,而每个数对重复次数相等。
