爱立信小区参数

RLDEI:CELL=G090471,CSYSTYPE=GSM900;CSYSTYPE：小区系统类型。

可能取值为：DCS1800、GSM900、PCS1900。

RLDEC:CELL=G090471,CGI=460-00-21392-0471,BSIC=64,BCCHNO=86,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET= 0,XRANGE=NO;CGI---小区全球识别号；BSIC--基站识别号；表示为 NCCBCC 。

其中，NCC为公众陆地移动网色码。

BCC为基站色码。

我省现使用的NCC为5、6。

BCCHNO---BCCH信道使用的绝对频率号,GSM频段由890MHZ-915HZ(上行)， 935HZ-960HZ(下行)，在频点上表示为1～124，频点间隔为200K；广播信道包括FCCH、SCH、BCCH三种信道。

其特点为下行信道，且是点对多点的方式，用于向移动台传递小区的各项广播信息，使移动台与基站取得同步。

频率校正信道向移动台传递频率校正信号，使移动台能调到相应的频率上。

同步信道用于向移动台传送帧同步号，即TDMA帧号，同时也传送基站识别码BSIC。

广播控制信道用于向移动台传送所有小区的通用消息。

如LAI、小区内允许最大输出功率、相邻小区的BCCH载频等。

公共控制信道包括PCH、RACH、AGCH三种信道。

该类信道主要用于寻呼被叫，以及完成移动台所需专用控制信道的申请和分配。

所以移动通信的实现不仅要有传递话音的业务信道，还要相应的控制信道配合才行。

寻呼信道用于在小区内寻呼移动台，是下行信道。

PCH含有被叫移动台的号码信息，故只有相应的移动台才会响应。

允许接入信道是一个点对点的下行信道。

当移动台经RACH申请到专用信道后，系统经AGCH 将分配给该移动台的专用信道通知移动台。

所以AGCH/RACH成对使用。

专用控制信道由SDCCH、SACCH、FACCH三种信道组成，用于向特定的呼叫提供专门的信道来传递其专用信令信息。

一个小区内的基站BCCH载波输出功率，这个参数在每个子小区中设置此参数是在子小区中允许MS最大的输出功率，它在每个子小区定义一个小区内的基站非BCCH载波输出功率，这个参数在每个子小区中设置保护时间移动台允许接入的最小接收电平控制信道最大发射功率小区重选滞后值周期性位置更新定时器小区重选偏置惩罚时间在参考点的基站BCCH载波频率上的输出功率，用于定位运算。

这个参数在每个OL小区中设置是从邻近小区的下行信号强度的阙值，它由MS测量的，为了允许符合条件的小区作为切换候选。

它在每个小区上定义。

这个值可以确定在激活模式下MS选择小区的难易程度邻近小区上行信号强度的相应阙值，它从下行链路测量计算出来的，在每个小区定义，并和参考点如EIRP有关系。

它在每个小区上定义。

这个值可以确定在激活模式下小区被MS选择的难易程度在参考点的基站非BCCH载波频率上的输出功率，用于定位运算。

这个参数在每个OL 小区中设置K切换算法小区切换滞后值K切换算法小区切换偏置是时间提前的阙值，即超过TA就为紧急的事上行动态功率控制上行功率控制中BTS接收的理想信号强度功率控制中对信号强度过滤的时间长度路径损耗补偿因子上行功率控制中BTS接收的理想通话质量功率控制中对信号质量过滤的时间长度信号质量补偿因子功率控制的时间间隔下行动态功率控制MS接收的理想的下行信号强度功率控制的时间间隔功率控制中对信号强度过滤的时间长度路径损耗补偿因子MS接收的理想的下行通话质量信号质量补偿因子功率控制中对信号质量过滤的时间长度BTS允许的最小功率控制输出功率上行不连续发射下行不连续发射小区层不同层小区切换值层间小区切换滞后值信号强度惩罚偏移值信号强度时间偏移值为了在话音/数据模式上信号强度的筛选选择长度为了在话音/数据模式上质量的筛选选择长度对于ERICSSON设备RBS200，以下功率值有效：GSM900：31～47dBm，奇数有效。

GSM1800：33～45dBm，奇数有效。

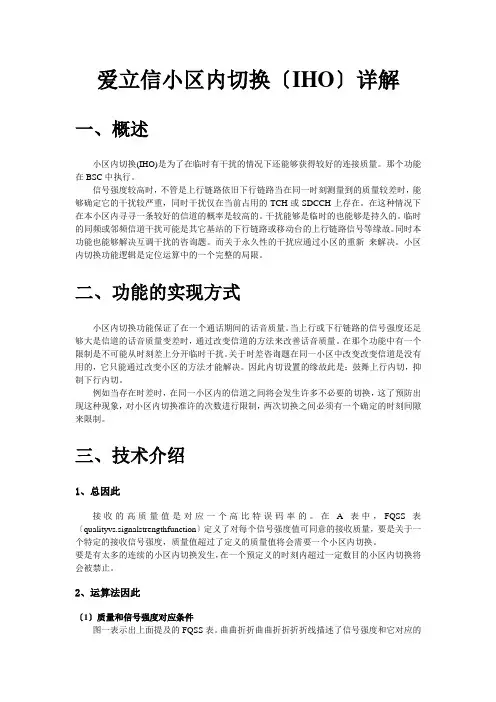

爱立信小区内切换〔IHO〕详解一、概述小区内切换(IHO)是为了在临时有干扰的情况下还能够获得较好的连接质量。

那个功能在BSC中执行。

信号强度较高时，不管是上行链路依旧下行链路当在同一时刻测量到的质量较差时，能够确定它的干扰较严重，同时干扰仅在当前占用的TCH或SDCCH上存在。

在这种情况下在本小区内寻寻一条较好的信道的概率是较高的。

干扰能够是临时的也能够是持久的。

临时的同频或邻频信道干扰可能是其它基站的下行链路或移动台的上行链路信号等缘故。

同时本功能也能够解决互调干扰的咨询题。

而关于永久性的干扰应通过小区的重新来解决。

小区内切换功能逻辑是定位运算中的一个完整的局限。

二、功能的实现方式小区内切换功能保证了在一个通话期间的话音质量。

当上行或下行链路的信号强度还足够大是信道的话音质量变差时，通过改变信道的方法来改善话音质量。

在那个功能中有一个限制是不可能从时刻差上分开临时干扰。

关于时差咨询题在同一小区中改变改变信道是没有用的，它只能通过改变小区的方法才能解决。

因此内切设置的缘故此是：鼓舞上行内切，抑制下行内切。

例如当存在时差时，在同一小区内的信道之间将会发生许多不必要的切换，这了预防出现这种现象，对小区内切换准许的次数进行限制，两次切换之间必须有一个确定的时刻间隙来限制。

三、技术介绍1、总因此接收的高质量值是对应一个高比特误码率的。

在A表中，FQSS表〔qualityvs.signalstrengthfunction〕定义了对每个信号强度值可同意的接收质量，要是关于一个特定的接收信号强度，质量值超过了定义的质量值将会需要一个小区内切换。

要是有太多的连续的小区内切换发生，在一个预定义的时刻内超过一定数目的小区内切换将会被禁止。

2、运算法因此〔1〕质量和信号强度对应条件图一表示出上面提及的FQSS表。

曲曲折折曲曲折折折折线描述了信号强度和它对应的最大接收质量值的关系。

正确的值在附录A中给出。

这条曲曲折折曲曲折折折折线能够由改变参数使其在水平和垂直方向移动。

参数名称qQualmin 缩写qQualMin 作用范围CELL取值范围[-24, 0]步长(单位)1 (dB)默认值-18 dB推荐值-18 dB参数描述该参数指示了小区满足选择和重选择条件的质量最小需求级别。

当测量量为CPICH Ec/No时，被测小区的质量值只有大于Qqualmin，才满足小区选择的条件。

日常优化是否可以修改不推荐参数名称qRxLevMin 缩写qRxLevMin 作用范围CELL取值范围[-119, -25]步长(单位)2 (dBm)默认值-115 dBm 推荐值-115 dBm参数描述该参数指示了小区满足选择和重选择条件的信号强度最小需求级别。

当测量量为CPICH RSCP时，被测小区的接收信号只有大于qRxLevMin，才满足小区选择的条件。

日常优化是否可以修改不推荐参数名称sIntraSearch 缩写sIntraSearch 作用范围CELL取值范围[0, 27];步长(单位)2 (dbm)默认值0 dB推荐值0 dB参数描述该参数指示了小区开始同频小区测量的标准。

当测量量为CPICH Ec/No时，在idle和URA_PCH状态如果被测小区的Squal大于sIntraSearch，则UE不会进行同频小区测量。

否则就会测量SIB11中的同频小区。

日常优化是否可以修改不推荐参数名称qualMeasQuantity缩写qualMeasQuantity作用范围CELL取值范围CPICH_EC_NO，CPICH_RSCP步长(单位)-默认值CPICH_EC_NO 推荐值CPICH_EC_NO参数描述该参数指示了UE在进行小区选择和重选时质量测量方式。

它决定了在小区重选中排序是基于RSCP还是EC_NO。

在系统信息SIB3, SIB11 and SIB12中。

日常优化是否可以修改不推荐参数名称qHyst1缩写qHyst1作用范围CELL 取值范围[0, 40];步长(单位)2 (dB)默认值4推荐值4参数描述该参数指示了小区重选中的迟滞值用于基于 CPICH RSCP 进行小区排序。

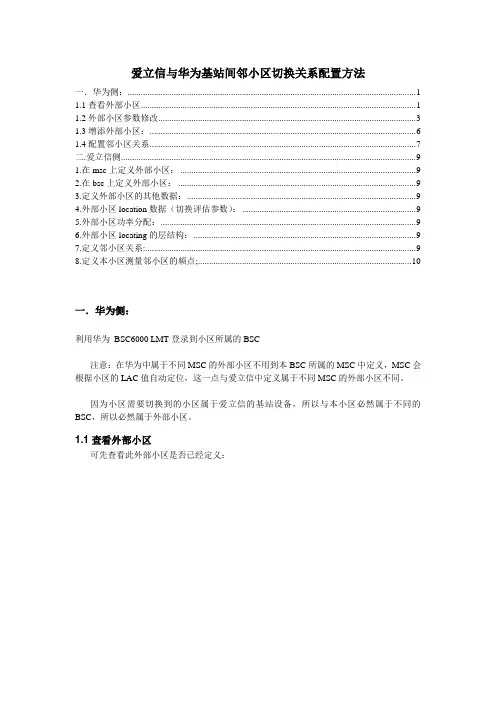

爱立信与华为基站间邻小区切换关系配置方法一．华为侧： (1)1.1查看外部小区 (1)1.2外部小区参数修改 (3)1.3增添外部小区： (6)1.4配置邻小区关系 (7)二.爱立信侧 (9)1.在msc上定义外部小区： (9)2.在bsc上定义外部小区： (9)3.定义外部小区的其他数据： (9)4.外部小区location数据（切换评估参数）： (9)5.外部小区功率分配： (9)6.外部小区locating的层结构： (9)7.定义邻小区关系: (9)8.定义本小区测量邻小区的频点; (10)一．华为侧：利用华为BSC6000 LMT登录到小区所属的BSC注意：在华为中属于不同MSC的外部小区不用到本BSC所属的MSC中定义，MSC会根据小区的LAC值自动定位，这一点与爱立信中定义属于不同MSC的外部小区不同。

因为小区需要切换到的小区属于爱立信的基站设备，所以与本小区必然属于不同的BSC，所以必然属于外部小区。

1.1查看外部小区可先查看此外部小区是否已经定义：在弹出的窗口中的选择对象类型框中选择小区，在选择搜索方式中确定搜索条件，下图以小区名称为搜索条件（以外部小区名为HA10313为例子））点击查找，如果弹出“对象不存”框，证明此外部小区未在BSC中定义，如存在，查看外部小区数据是否正确外部小区也可以在浏览器中“2G外部小区”此根节点下直接查找1.2外部小区参数修改如果小区的配置不正确，可以右键点击浏览器中的小区名字，选择“配置2G外部小区”在弹出的对话框中将需要修改的小区加入以选中小区点击下一步，选中需要修改的外部小区，点击配置外部小区属性修改需要修改的值，点击确定 完成，修改成功1.3增添外部小区：在“2G外部小区”根节点点击右键，选择“增加2G外部小区”根据网络规划文件，增加不同BSC的2G外部小区。

其中注意外部小区所在的MSC与本小区是否为同一个1.4配置邻小区关系：配置小区的双向或者单向邻小区，实现BSC内小区间或者不同BSC间小区的切换注意：BSC内的小区可配置为双向邻小区或单向邻小区外部小区只能配置为单向邻小区如果邻小区为爱立信小区，则肯定为单向邻小区在小区所属基站的根节点下找到需要配置的小区（可以利用系统的查找工具，方法参看1.1节，也可以自己在小区树中查找）将需要配置的小区加入“已选中小区”中如果为外部小区，在“2G外部小区”跟节点下选择需要添加的邻小区加入到“单向邻小区”中，如果为BSC内部小区，在“内部小区”根节点下选择需要添加的邻小区加入到“双向邻小区”中（如果邻小区为爱立信小区，则必然按前一种方法进行操作）点击确定，邻小区配置完成（BA表系统会自动修改）二.爱立信侧如果所要增加的邻小区为爱立信小区，可以直接使用OSS中的CNA工具进行操作，这里不再赘述。

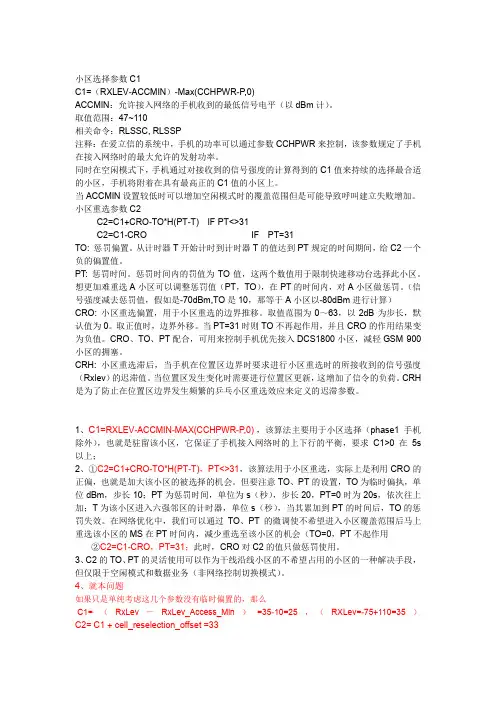

小区选择参数C1C1=（RXLEV-ACCMIN）-Max(CCHPWR-P,0)ACCMIN：允许接入网络的手机收到的最低信号电平（以dBm计）。

取值范围：47~110相关命令：RLSSC, RLSSP注释：在爱立信的系统中，手机的功率可以通过参数CCHPWR来控制，该参数规定了手机在接入网络时的最大允许的发射功率。

同时在空闲模式下，手机通过对接收到的信号强度的计算得到的C1值来持续的选择最合适的小区，手机将附着在具有最高正的C1值的小区上。

当ACCMIN设置较低时可以增加空闲模式时的覆盖范围但是可能导致呼叫建立失败增加。

小区重选参数C2C2=C1+CRO-TO*H(PT-T) IF PT<>31C2=C1-CRO IF PT=31TO: 惩罚偏置。

从计时器T开始计时到计时器T的值达到PT规定的时间期间，给C2一个负的偏置值。

PT: 惩罚时间。

惩罚时间内的罚值为TO值，这两个数值用于限制快速移动台选择此小区。

想更加难重选A小区可以调整惩罚值（PT，TO），在PT的时间内，对A小区做惩罚。

（信号强度减去惩罚值，假如是-70dBm,TO是10，那等于A小区以-80dBm进行计算）CRO: 小区重选偏置，用于小区重选的边界推移。

取值范围为0～63，以2dB为步长，默认值为0。

取正值时，边界外移。

当PT=31时则TO不再起作用，并且CRO的作用结果变为负值。

CRO、TO、PT配合，可用来控制手机优先接入DCS1800小区，减轻GSM 900小区的拥塞。

CRH: 小区重选滞后，当手机在位置区边界时要求进行小区重选时的所接收到的信号强度（Rxlev）的迟滞值。

当位置区发生变化时需要进行位置区更新，这增加了信令的负荷。

CRH 是为了防止在位置区边界发生频繁的乒乓小区重选效应来定义的迟滞参数。

1、C1=RXLEV-ACCMIN-MAX(CCHPWR-P,0)，该算法主要用于小区选择（phase1手机除外），也就是驻留该小区，它保证了手机接入网络时的上下行的平衡，要求C1>0在5s 以上；2、①C2=C1+CRO-TO*H(PT-T)，PT<>31，该算法用于小区重选，实际上是利用CRO的正偏，也就是加大该小区的被选择的机会。

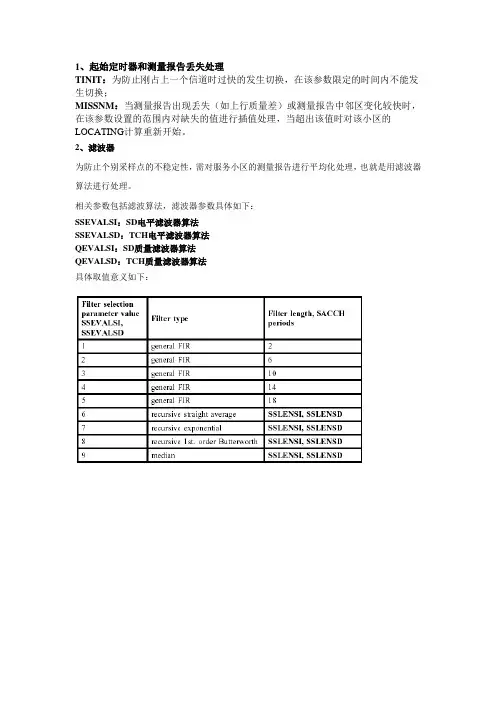

1、起始定时器和测量报告丢失处理TINIT：为防止刚占上一个信道时过快的发生切换，在该参数限定的时间内不能发生切换；MISSNM：当测量报告出现丢失（如上行质量差）或测量报告中邻区变化较快时，在该参数设置的范围内对缺失的值进行插值处理，当超出该值时对该小区的LOCATING计算重新开始。

2、滤波器为防止个别采样点的不稳定性，需对服务小区的测量报告进行平均化处理，也就是用滤波器算法进行处理。

相关参数包括滤波算法，滤波器参数具体如下：SSEVALSI：SD电平滤波器算法SSEVALSD：TCH电平滤波器算法QEVALSI：SD质量滤波器算法QEVALSD：TCH质量滤波器算法具体取值意义如下：其中算法1－5表示采用取平均值的方法，具体窗口尺寸见上表，算法6－9为另外几种算法，其窗口尺寸见上表中定义，这几种算法的计算公式如下：算法6：算法7：算法8：算法9：取中值法，N个值中取最接近均值的值。

3、基本排序基本排序有ERICSSON 1和ERICSSON 3两种算法，ERICSSON 1以链路损耗为排序依据，ERICSSON 3以信号强度为排序依据，目前在现网中基本都采用简单实用的ERICSSON 3算法。

初步筛选：邻小区首先要满足信号电平>MSRXMIN（作为邻区的最小接入电平），来避免信号过弱的小区作为候选小区；惩罚值调整：为防止手机在电平良好但质量不佳或TA过大的小区上切出后马上由于信号强度原因切回来，在进行基本排序时要对这类小区在一定的时间内减去一个惩罚值来降低占用这类小区的可能性；PSSBQ：质量切换惩罚值；PTIMBQ：质量切换惩罚时长；PSSHF：切换失败惩罚值；PTIMHF：切换失败惩罚时长；PSSTA：TA切换惩罚值；PTIMTA：TA切换惩罚时长；基本排序参数：HYSTSEP，信号强弱分界线：为了能在不同覆盖条件下使用不同的切换滞后值，定义了分辨信号强弱的门限值，当服务小区电平高于该门限值时使用较大的切换滞后值，当服务小区电平低于该门限值时使用较小的切换滞后值。

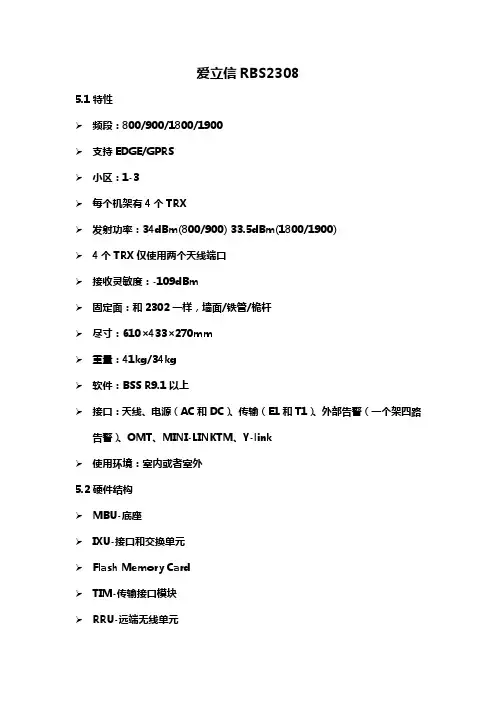

爱立信RBS23085.1特性频段：800/900/1800/1900支持EDGE/GPRS小区：1-3每个机架有4个TRX发射功率：34dBm(800/900) 33.5dBm(1800/1900)4个TRX仅使用两个天线端口接收灵敏度：-109dBm固定面：和2302一样，墙面/铁管/桅杆尽寸：610×433×270mm重量：41kg/34kg软件：BSS R9.1以上接口：天线、电源（AC和DC）、传输（E1和T1）、外部告警（一个架四路告警）、OMT、MINI-LINKTM、Y-link使用环境：室内或者室外5.2硬件结构MBU-底座IXU-接口和交换单元Flash Memory CardTIM-传输接口模块RRU-远端无线单元面板-每个机架上面有一块，侧面有两块，正面有一块可选的备件：风扇单元和盖子RXBP-接收滤波器MCB-Multi-casting boxIntegral omni antennaIntegral sector antenna5.2.1 MBU底座：用于固定机架，地线接入，交流接入并为IXU和RRU提供电源。

5.2.2 IXU：相当于DXU，含有FLASH CARD，提供传输，外告，OMT，Y-LINK接口。

1、IXU外观及结构2、IXU 正面板解析IXU reset ：IXU 的重启按纽 Fault ：IXU 的故障灯Operational ：正常工作指示灯 Local ：远端/本地模式指示灯 RBS fault ：设备内部告警指示灯 External alarm ：外部告警指示灯 Local/Remote ：远端/本地模式转换按纽 AC power on ：交流电源指示灯 DC power on ：直流电源指示打IXU temp ：IXU 温度指示灯PCM A/B/C/D ：传输通断指示灯，通则亮，断则灭，但亮只是物理上完成了传输的收发功能，但是该传输能否传输数据，需要进一步证实。

Parameter描述设置CCHPWR MS在接入信令信道的最大发射功率GSM900：33dBm；GSM1800：30dBmACCMIN最小接入电平CRO小区重选便置单位：乘于2（dB）TO临时便置单位：乘于10（dB）PT惩罚时间单位：乘于20（秒）CRH BSC边界的小区重选偏置MBCR多频小区的邻小区报告方式NCCPERM允许的NCCCB 设置小区是否拒绝允许接入YES：拒绝允许接入；NO：允许接入CBQ Cell Bar QualifyHIGH：高等级；LOW：底等级ACC Access Control Class0-15个等级；CLEAR：没有等级被禁止MAXRET最大重发次数1、2、4、7 TX TX-integerNECI GSM phase 2 起呼时channel request的原因值用GSM phase 1的原因值还是GSM phase 2的原因值ATT Attach-dedach allowed YES：允许；NO：不允许T3212周期性位置更新的时间单位：乘于6（分钟）ECSC手机多频段能力、多时隙能力早送开关NO；YESDTXD下行不连续发射开关ON；OFFDTXU 上行不连续发射指示0：可以使用；1：要使用；2：不使用RLINKT 下行radio link time-out单位：SACCH，设置步长为4，一般设为64Parameter描述设置BSPWR BTS小区用于切换算法中计算用时的BCCH发射功BSRXMIN BTS接收到的用于切换算法中计算用时的最小接入正值当负值用BSRXSUFF 切换判决时区分该小区作为K小区还是L小区的上行电平充分门限150（表明采用K算法，而不是L算法）BSTXPWR BTS小区用于切换算法中计算用时的BCCH以外的频点的发射功率EXTPEN 对有外部邻区紧急切换切入时的惩罚值使用与否的开关ON；OFFHYSTSEP算法3时区分强信号cell和弱信号cell（正值当负值Default：90MISSNM 在所有以前的质量报告被认为无效以前最多可以连续丢失的质量报告数量（服务小区、邻小区）多少个SACCH（480ms）；一般为3空闲状态参数LOCATING算法参数MSRXMIN 切换判决时该小区能否作为切换目标小区的下行电平最低门限正值当负值用MSRXSUFF 切换判决时区分该小区作为K小区还是L小区的下行电平充分门限0（表明采用K算法，而不是L算法）PSSBQ由于质量切换的惩罚偏置PSSHF切换失败后对该目标小区的惩罚偏置PSSTA由于TA切换的惩罚偏置PTIMBQ由于质量切换的惩罚时间PTIMHF切换失败后对该目标小区的惩罚时间PTIMTA由于TA切换的惩罚时间QEVALSD选择话音信道信号质量的过滤类型共有9类(1-9)；一般选6 QEVALSI选择信令信道信号质量的过滤类型共有9类(1-9)；一般选6QLENSD 设置话音信道信号质量的过滤长度多少个SACCH（480ms）；一般为10QLENSI设置信令信道信号质量的过滤长度多少个SACCH（480ms）；一般为4QLIMDL 下行质量切换的切换门限跳频系统一般取55，而非跳频一般取45QLIMUL 上行质量切换的切换门限跳频系统一般取55，而非跳频一般取45SSEVALSD选择话音信道信号强度的过滤类型共有9类(1-9)；一般选6 SSEVALSI选择信令信道信号强度的过滤类型共有9类(1-9)；一般选6SSLENSD 设置话音信道信号强度的过滤长度多少个SACCH（480ms）；一般为10SSLENSI 设置信令信道信号强度的过滤长度多少个SACCH（480ms）；一般为4SSRAMPSD 设置话音信道信号强度ramping过滤长度多少个SACCH（480ms）；一般为5SSRAMPSI 设置信令信道信号强度ramping过滤长度多少个SACCH（480ms）；一般为1MAXTA允许的最大的TA（等于或超过就掉话及不能起Normal range cell：0-63 TALIM TA切换门限RLINKUP Radio link time out（uplink）AW 在call setup过程中是否允许分配到比服务小区更差的小区去ON；OFFCELLQ定义RPD合适的信号质量恶化程度HIGH：较小；LOW：较SCHO SDCCH切换开关SCTYPE说明子小区类型Parameter描述设置CAND 能作为候选小区的条件（分配更差的小区；普通切换和分配更好的小区）AWN；NHN；BOTHCS Co-site（Indicates if a cell shares the same sites as itsneighbor），决定是否采用同步切换同站设为YES，其他设为NOKHYST K算法的切换信号强度边界值一般为：3 KOFFSETP K算法的切换信号强度偏置值，KOFFSETP（正KOFFSETN K算法的切换信号强度偏置值，KOFFSETN（负LHYST L算法的切换路径损耗边界值LOFFSETP L算法的切换路径损耗偏置值，LOFFSETP（正值）邻区参数LOFFSETNL 算法的切换路径损耗偏置值，LOFFSETN （负TRHYST K 算法与L 算法之间的边界值TROFFSETP K 算法与L 算法之间的偏置值，TROFFSETP （正TROFFSETNK 算法与L 算法之间的偏置值，TROFFSETN （负AWOFFSET AW 分配中允许的偏置（邻小区可以比服务小区信号差多少）BQOFFSET 防止质量切换时切换到更差的小区，只对同层小区起作用一般等于KHYSTHIHYST Ericsson3算法中高电平状况下的滞后值LOHYST Ericsson3算法中低电平状况下的滞后值OFFSETP Ericsson3算法中的正偏置值OFFSETN Ericsson3算法中的负偏置值Parameter 描述设置LEVEL 定义Cell 属于哪一个layer 值小层的优先级就高LEVTHR 不同层之间切换的门限值值为正数当负数用（dBm ）LEVHYSTLayer 的滞后值，用于控制layer 之间的频繁切换PASSTEMP 当快速移动的MS 从高层（优先级低）通过低层时，为防止切换到低层小区上，而给的一个offset ，在PTIMTEMP 时间里须加上这个offsetdBmPTIMTEMP 当快速移动的MS 从高层（优先级低）通过低层时，为防止切换到低层小区上，而给的处罚时间秒FASTMSREGHandling of Fast-Moving MS Switch （快速移动MS ）ON 、OFF Parameter 描述设置IHOIntracell handover 开关 小区内切换：跳频情况下就是更换时隙，不跳频就是更换TCH ON ；OFF 一般关跳频打开，开跳频关闭MAXIHO在TMAXIHO 时间控制下的可以允许的连续小区内切换次数一般为：3TMAXIHO一段时间，在每一次小区内切换都启动（判断是否为一次连续小区内切换单位为：秒，一般为：6TIHO在这段时间里禁止小区内切换，在到达MAXIHO 时启动单位为：秒，一般为：10SSOFFSETULP 对上行信号的偏置，SSOFFSETULP 为正和零dB SSOFFSETULN 对上行信号的偏置，SSOFFSETULN 为负dB SSOFFSETDLP 对下行信号的偏置，SSOFFSETDLP 为正和零dB SSOFFSETDLN 对下行信号的偏置，SSOFFSETDLN 为负dBQOFFSETULP 对上行质量的偏置，QOFFSETULP 为正和零dtqu QOFFSETULN 对上行质量的偏置，QOFFSETULN 为负dtqu QOFFSETDLP 对下行质量的偏置，QOFFSETDLP 为正和零dtqu QOFFSETDLN 对下行质量的偏置，QOFFSETDLN 为负dtquParameter 描述设置DMPSTATE Dynamic MS Power Control State ACTIVE 、INACTIVESCTYPE 说明子小区类型UL ：Underlaid ；OL ：Overlaid SSDES 定义希望得到的上行信号强度值为正数当负数用（dBm ）SSLEN 过滤的长度（针对信号强度）3-15（SACCH480ms ）功控参数层参数小区内切换参数LCOMPUL 上行路径损耗的补偿值（设置为0就表示没有针对SSLEN的功率控制）0-100（%）INIDES初始情况下BTS端的理想接收电平PMARG 在新信道分配、小区内切换、子信道改变以及在信道分配失败或切换失败情况下需增加的功率值（Margin）dBINILEN初始情况，过滤长度（针对上行信号强度）QDESUL定义希望得到的上行质量QLEN过滤的长度（针对上行信号质量）QCOMPUL上行质量背离补偿值0-60（%）REGINT两次连续上行功率控制的最小时间间隔DTXFUL信道刚占上后使用FUL值的间隔时间SACCH DBPSTATE Dynamic BTS Power Control State ACTIVE、INACTIVESCTYPE 说明子小区类型UL：Underlaid；OL：OverlaidSDCCHREG在non-BCCH载波上的SDCCH是否采用功率控制功ON、OFF SSDESDL定义希望得到的下行信号强度值为正数当负数用（dBm）REGINITDL两次连续功率控制的最小时间间隔1-10（SACCH480ms）SSLENDL过滤的长度（针对信号强度）3-15（SACCH480ms）LCOMPDL 下行路径损耗的补偿值（设置为0就表示没有针对SSLENDL的功率控制）0-100（%）QDESDL定义希望得到的下行质量0-70（dtqu）QCOMPDL下行质量背离补偿值0-60（%）QLENDL过滤的长度（针对信号质量）1-20（SACCH480ms）BSPWRMINP 在non-BCCH载波上允许的最低发射功率（BSPWRMINP为0或正值）（-20）-（+50）（dBm）BSPWRMINN 在non-BCCH载波上允许的最低发射功率（BSPWRMINN为负值）（-20）-（+50）（dBm）Parameter描述设置CLSLEVEL服务小区启动CLS功能的空闲TCH信道比例的门限百分比CLSACC 目标小区接收由CLS导致的切换的空闲TCH信道比例的门限百分比HOCLSACC目标小区是否愿意接受CSL导致的切换目标状态ON；OFFRHYST由CLS引起的服务小区与目标小区的边界偏移百分比，一般取75 CLSRAMP CLS执行的时间秒Parameter描述设置ICMSTATE ICM状态，NOALLOC表示只用于统计不用于分配TCHACTIVE、PASSIVE、NOALLOCINITAVE多少个SACCH作为平均缺省为6LIMIT1第1等级干扰电平缺省为2，建议为LIMIT2第2等级干扰电平缺省为6，建议为LIMIT3第3等级干扰电平缺省为12，建议为SSDES+108LIMIT4第4等级干扰电平缺省为22，建议为SSDES+129话务切换参数上行干扰参数备注该参数一般设为20（2小时），交换机中对应参数必须大于该值否则将导致交换机认为该用户处于隐含关机状态从而不寻呼被叫，该参数设置越大则周期性位置更新产生的SD占用越少；设置越小则周期性位置更新产生的SD占用越多，但可及时将处于无覆盖区域的用户设置为隐含关机状双频网络区域该参数必须设为YES，否则手机将无法进行双频切换和多时隙占用启用下行DTX功能可有效的降低网络整体的下行干扰，一般建议开启启用上行DTX功能可有效的降低网络整体的上行干扰，一般建议开启通话状态下手机每收不到一个完整的SACCH就减1，每收到一个完整的SACCH就加2，如大到RLINKT值则不再继续增大，如减小到零则计为掉话，该参数设得越大越不容易掉话但会使呼叫处于持续低质量状态。

一个小区的数据可以分为四大部分：小区参数、相邻关系、MSC上的定义、MO不分（硬件不分、传输）。

准备好所需资料，如：CDD、传输资料、硬件配置，然后就可以开始做DT了。

爱立信交换机的指令都是5个字母组成的，每条完整的指令都是由“；”号结尾。

1) RL开头的指令，都是针对小区的，所以指令后面的参数都有CELL=。

如：RLDEP:CELL=ALL;(查看所有小区的基本定义)2) RX开头的指令，都是针对MO的，所以指令后面的参数都是MO= ，如果查看所有MO，则参数是MOTY= 。

如：RXMOP:MO=RXOCF-1;（查一个CF）RXMOP:MOTY=RXOCF;（查所有CF）记住这两个规律以后，我们就不会张冠李戴了，避免出现RL指令后面加MO参数，或者R X指令后面加CELL参数的情况了。

3) I结尾的指令，是用于定义和初始化，I表示Initial。

4) C结尾的指令，是用于修改的，C表示Change。

5) E结尾的指令，是用于删除或结束，E表示End。

6) P结尾的指令，是用于查看结果和状态，P表示Print。

P指令是最常用的指令，因为它很安全，操作起来不会对网络造成影响，我们平常也需要经常查看设备状态。

7) &和&&的区别：“A&B”是“A和B”的意思，只有两项；“A&&B”是“从A到B”的意思，指的是一个范围，有很多项。

1.1 小区级常用指令1. RLCRP：CELL=小区名；（查看小区的信道配臵情况）2. RLCFP：CELL=小区名；（查看小区的频率配臵情况）3. RLCFI：CELL=小区名，DCHNO=X，CHGR=0/1/2；（增加频点）4. RLCFE：CELL=小区名，DCHNO=X，CHGR=0/1/2；（删除频点）5. RLCCC：CELL=小区名，SDCCH=X，CHGR=0/1；（修改SDCCH数目，一般设臵在CHGR=0）6. RLSTP：CELL=小区名；（查看小区的工作状态,是否为active或者处于halted状态）7. RLSTC：CELL=小区名，ST ATE=HALTED/ACTIVE；（更改小区的工作状态，或者加上CHGR=0/1/2只针对个别信道组改变其工作状态）8. RLCHP：CELL=小区名；（查小区的开、关跳频情况）9. RLCHC：CELL=小区名，HOP=OFF/ON；（关闭、开启小区跳频）10. RLBDP：CELL=小区名；（查小区信道分配情况，小区开启EDGE后需要设臵NUMREQEGPRSBPC值）11. RLBDC：CELL=小区名，CHGR=1（或2），NUMREQBPC=X；（对小区信道的分配进行修改）12. RLSLP：CELL=小区名；（查看小区的逻辑信道情况）13. RLSLC：CELL=小区名，CHTYPE=SDCCH，LVA=X；（修改SDCCH信道的配臵，要求：NCH-LVA=5或6或7都可以）14. RLSLC：CELL=小区名，CHTYPE=TCH，LVA=X；（修改TCH信道的配臵，要求：NCH-LVA=5或6或7都可以）15. RLDEP：CELL=小区名；（查CGI、LAC、BCCHNO、BSIC等）16. RLDEP：CELL=ALL；（知道小区的CGI，反查小区名）17. RLCPP：CELL=小区名；（查小区的载波实际发射功率）18. RLCPC：CELL=小区名，BSPWRB=X，BSPWRT=X；（修改小区的载波发射功率）19. RLNRP：CELL=小区名，CELLR=ALL，NODAT A；（查与小区具有相邻关系的所有小区列出来）20. RLNRE：CELL=小区名1，CELLR=小区名2；（删除小区的相邻关系）21. RLNRI：CELL=小区名1，CELLR=小区名2；（增加小区的相邻关系）22. RLNRP：CELL=小区名1，CELLR=小区名2；（查KHYST、KOFFSET的值）KHYST为切换迟滞带，可防止乒乓切换。

一、网元基础数据收集基站的小区数据和MO数据？1、基站数据的制作1.1 小区参数部分RLDEI:CELL=DGCBCE1, CSYSTYPE=GSM900;RLDEC:CELL=DGCBCE1, CGI=460-00-9538-5511, BSIC=60, BCCHNO=77, AGBLK=1,MFRMS=5, BCCHTYPE=NCOMB, FNOFFSET=0, XRANGE=NO;RLHPC:CELL=DGCBCE1, CHAP=1;RLCFI:CELL=DGCBCE1, CHGR=0, DCHNO=77&69&55&46&37;RLCCC:CELL=DGCBCE1, CHGR=0, SDCCH=3, CBCH=yes, TN=2;RLCHC:CELL=DGCBCE1, CHGR=0, HOP=ON,HSN=10; RLCPC:CELL=DGCBCE1, BSPWRB=45,BSPWRT=45, MSTXPWR=33;RLCXC:CELL=DGCBCE1, DTXD=ON;RLLOC:CELL=DGCBCE1, BSPWR=55, BSTXPWR=55, BSRXMIN=150, RXSUFF=150, MSRXMIN=99, MSRXSUFF=0,SCHO=On, MISSNM=3, AW=On;RLLUC:CELL=DGCBCE1, QLIMUL=55, QLIMDL=55, TALIM=61, CELLQ=high;RLLPC:CELL=DGCBCE1, PTIMHF=5, PTIMBQ=15,PTIMTA=10,PSSHF=63, PSSBQ=10,PSSTA=63;RLLFC:CELL=DGCBCE1, SSEVALSD=6, QEVALSD=6, SSEVALSI=6, QEVALSI=6,SSLENSD=8, QLENSD=10, SSLENSI=4, QLENSI=4, SSRAMPSD=5, SSRAMPSI=2;RLLDC:CELL=DGCBCE1, MAXTA=63, RLINKUP=16;RLLHC:CELL=DGCBCE1, LAYER=2, LAYERTHR=95, LAYERHYST=2, PSSTEMP=0, PTIMTEMP=0;RLIHC:CELL=DGCBCE1, IHO=OFF, MAXIHO=3, TMAXIHO=6, TIHO=10,SSOFFSETULP=0,SSOFFSETDLP=0, QOFFSETULP=0, QOFFSETDLP=0;RLSSC:CELL=DGCBCE1, ACCMIN=104, CCHPWR=33, CRH=4, DTXU=1, NCCPERM=6,RLINKT=16, MBCR=0;RLSBC:CELL=DGCBCE1, CB=NO, ACC=CLEAR, MAXRET=4, TX=12, ATT=yes,T3212=10,CBQ=high, CRO=0, TO=0, PT=0;RLPCC:CELL=DGCBCE1, SSDES=88, INIDES=70, SSLEN=5, INILEN=2,PMARG=6,QLEN=10,LCOMPUL=50, QCOMPUL=50, REGINT=1, DTXFUL=5;RLBCC:CELL=DGCBCE1, SDCCHREG=On, SSDESDL=95, SSLENDL=4, LCOMPDL=20,QCOMPDL=60, QLENDL=8, REGINTDL=1, BSPWRMINN=35;RLBCI:CELL=DGCBCE1;RLSLC:CELL=DGCBCE1, LVA=29, ACL=A1, CHTYPE=TCH, CHRATE=FR;RLSLC:CELL=DGCBCE1, LVA=18, ACL=A2, CHTYPE=SDCCH;RLSLC:CELL=DGCBCE1, LVA=1, ACL=A1, CHTYPE=BCCH;RLSLC:CELL=DGCBCE1, LVA=0, ACL=A2, CHTYPE=CBCH;RLIMC:CELL=DGCBCE1,INTAVE=6, LIMIT1=4, LIMIT2=8,LIMIT3=15, LIMIT4=25;RLLCC:CELL=DGCBCE1,CLSLEVEL=20,CLSACC=40,HOCLSACC=On,RHYST=75,CLSRAMP=16;RLLCI:CELL=DGCBCE1;1.2 MSC上的定义在MSC上的定义主要是为了让MSC知道这个小区的CGI和所属的BSCMGCEI:CELL=H21HBI1,CGI=460-00-9555-10314,BSC=BSC1;！BSC ：这个参数的值可以用指令MGBSP：BSC=ALL查询MGCEC:CELL=H21HBI1,CO=4,RO=1,EA=1;RLMFC:CELL=H21HBI1,MBCCHNO=77&76&86&68&82&80&545&560, LISTTYPE=IDLE，MRNIC; ! LISTTYPE ：待机时为IDLE，通话时为ACTIVE1.3 相邻关系定义测量频点（测量频点就是相邻小区的BCCHNO）：RLMFE:CELL=H21HBI1,MBCCHNO=ALL,MRNIC;RLMFC:CELL=H21HBI1,MBCCHNO=76&86&68&82&80&545&560,MRNIC;定义相邻关系时会有以下几种不同的情况：1、同一BSCRLNRI:CELL=H21HBI1,CELLR=H21HBI2;RLNRC:CELL=H21HBI1,CELLR=H21HBI2,CS=YES,CAND=BOTH,KHYST=3,KOFFSETP=0,LHYST=3, LOFFSETP=0,TRHYST=2,TROFFSETP=0,AWOFFSET=5,BQOFFSET=5,HIHYST=5,LOHYST=3,OFFSETP=0;2、同一MSC，不同BSCRLNRI:CELL=H21HBI1,CELLR=H22LCW2;RLNRC:CELL=H21HBI1,CELLR=H22LCW2,CS=NO,CAND=BOTH,KHYST=3,KOFFSETP=0,LHYST=3,LOF FSETP=0,TRHYST=2,TROFFSETP=0,AWOFFSET=5,BQOFFSET=5,HIHYST=5,LOHYST=3,OFFSETP=0; RLDEI:CELL=H22LCW2,CSYSTYPE=DCS1800,EXT;RLDEC:CELL=H22LCW2,CGI=460-00-9561-9832,BSIC=62,BCCHNO=545;RLLOC:CELL=H22LCW2,BSPWR=54,BSTXPWR=54,BSRXMIN=150,BSRXSUFF=150,MSRXMIN=99,MSRX SUFF=0,SCHO=ON,MISSNM=3,AW=ON,EXTPEN=ON;RLCPC:CELL=H22LCW2,MSTXPWR=33;RLLHC:CELL=H22LCW2,LEVEL=3,LEVHYST=2,PSSTEMP=0,PTIMTEMP=0,FASTMSREG=OFF;3、不同MSCRLNRI:CELL=H21HBI1,CELLR=H32QBI2,SINGLE;! SINGLE 表示不是同一MSCRLNRC:CELL=H21HBI1,CELLR=H32QBI2,CS=NO,CAND=BOTH,KHYST=3,KOFFSETP=0,LHYST=3,LOF FSETP=0,TRHYST=2,TROFFSETP=0,AWOFFSET=5,BQOFFSET=5,HIHYST=5,LOHYST=3,OFFSETP=0; 同样，以下部分有可能已经定义，注意查现网数据：RLDEI:CELL=H32QBI2,CSYSTYPE=DCS1800,EXT;RLDEC:CELL=H32QBI2,CGI=460-00-9560-9732,BSIC=62,BCCHNO=545;RLLOC:CELL=H32QBI2,BSPWR=54,BSTXPWR=54,BSRXMIN=150,BSRXSUFF=150,MSRXMIN=99,MSRX SUFF=0,SCHO=ON,MISSNM=3,AW=ON,EXTPEN=ON;RLCPC:CELL=H32QBI2,MSTXPWR=33;RLLHC:CELL=H32QBI2,LEVEL=3,LEVHYST=2,PSSTEMP=0,PTIMTEMP=0,FASTMSREG=OFF;最后由于不在同一MSC，所以还要在MSC定义相邻小区的CGI和所属的MSC：MGOCI:CELL=H32QBI2,CGI=460-00-9560-9732,MSC=HZCMSC;以上的几个部分（小区参数、相邻关系、MSC的定义）其实都可以在CNA里面定义，这样做会更方便些。

爱立信常用无线参数介绍（经典）爱立信常用无线参数介绍一．小区描叙参数 (1)1.1 CELL (1)1.2 CGI (1)1.3 BSIC (2)1.4 BCCHNO (2)1.5 BCCHTYPE (2)1.6 AGBLK (3)1.7 MFRMS (3)二．邻小区参数 (3)2.1 CELLR (3)2.2 CTYPE (4)2.3 RELATION (4)2.4 CS (4)三．IDLE MODE参数 (5)3.1 ACCMIN (5)3.2 CCHPWR (5)3.3 CRH (6)3.4 NCCPERM (6)3.5 CB (6)3.6 CBQ (7)3.7 MAXRET (7)3.8 ATT (7)3.9 T3212 (7)3.10 CRO (8)3.11 TO (8)3.12 PT (8)四．LOCATING下的参数 (9)4.1 BSPWR (9)4.2 MSRXMIN (9)4.3 BSRXMIN (9)4.4 MSRXSUFF (10)4.5 BSRXSUFF (10)4.6 BSTXPWR (10)4.7 KHYST (11)4.8 TRHYST (11)4.9 KOFFSET (11)4.10 TROFFSET (12)4.11 BQOFFSET (12)4.12 TALIM (12)4.13 QLIMDL (12)4.14 QLIMUL (13)五．功率控制 (13)5.1 DMPSTA TE (13)5.2 SSDES (14)5.3 INIDES...................................................................................... 错误！未定义书签。

5.4 SSLEN (14)5.5 INILEN ..................................................................................... 错误！未定义书签。

分类参数参数中文名参数所属域值取值范围单位默认值涉及到的指令子小区负荷分担SCLDLOL 子小区负荷分担的空闲全速率TCH信道的下限cell0～99%20RLLLC,RLLLP 子小区负荷分担SCLDLUL 子小区接受负荷分担的空闲全速率TCH信道的上限cell0～100%20RLLLC,RLLLP 子小区负荷分担SCLDSC子小区话务分担优先级cell UL,OL UL RLLLC,RLLLP 子小区负荷分担SCLD 子小区负荷分担的状态cell ON,OFF OFF RLLLC,RLLLP 指派到其他小区AW指派到较差小区（Assignm cellON,OFFOFFRLLOC,RLLOP语音组呼叫服务FBVGCHALLOC cellBCCHBAND,ANYBAND BCCHBAND RLVGC,RLVGP 语音组呼叫服务VGCHALLOC 话音组信道分配优先选择cell NOPREF,BCCHPREF,BCC BCCHPREFRLVGC,RLVGP 语音组呼叫服务VGPRIO 话音组呼叫优先级cell 1～151RLVGC,RLVGP 信道组数据CHGR 信道组号cell 0～15RLCCC,RLDGI ,RLCFP信道组数据DCHNO 绝对射频信道编号cell128～251(GSM800)RLCFI,RLCFE ,RLCFP 信道组数据NUMREQBPC 在信道组中的基本物理信道序号cell8～128,步进为8,系统SYSDEF RLBDC,RLBDP 信道组数据SDCCH 需求的SDCCH/8的数目cell 0～32RLCCC,RLCFP 信道组数据STATE 小区或信道组的状态cell ACTIVE,HA LTED RLSTP,RLSTC信道组数据TN SDCCH/8需要定位的目标时隙号码cell 0～72RLCCC,RLCFP 信道组数据CBCH 小区广播信道cellYES,NO NO RLCCC,RLCFP 信道组数据BCCD 在立即分配中信道组频率是否被允许使用cellYES,NO NO RLCHC,RLCHP 信道管理信道组SAS 单时隙分配策略cell QUALITY,M AIO,MULTI QUALITY RLGAC,RLGAP 信道管理/TCH 信道上的立即指派CHAP 信道分配方案cell0～130RLHPC,RLHPP 信道管理/TCH 信道上的立即指派CMDR 小区业务在信道上的最大数据速率cell96,144144RLDRC,RLDRP 信道管理/TCH 信道上的立即指派NECI 是否支持半速率cell 0,10RLSSC,RLSSP 信道管理/TCH 信道上的立即指派BSCMC BSCMC多重信道开关cell ON,OFF OFF RLCDC,RLCDP 信道管理/TCH 信道上的立即指派MC多重信道开关cell ON,OFF OFF RLCDC,RLCDP 信道分配优化DFRMAABISTHR cell 0～100%0RXMOI,RXMOC,RXMSC 信道分配优化DHRAABISTHR cell0～100%0RXMOI,RXMOC,RXMSC 信道分配优化ATHABIS Abis 引发的半速率分配开关cell ON,OFF OFF RLDAC,RLDAP 信道分配优化DHA DHR 开关cellON,OFF OFF RLDHC,RLDHP 信道分配优化DMSUPP 动态FR/HR模式转换开关cell ON,OFF OFF RLDMI,RLDME 小区内切MAXIHO最大内切数cell0～153RLIHC,RLIHP小区内切QOFFSETDL下行链路质量偏移cell -50～50dtqu0RLIHC,RLIHP小区内切QOFFSETDLAFR AMR FR通话的下行链路质量偏移cell-50～50dtqu0RLIHC,RLIHP小区内切QOFFSETUL上行链路质量偏移cell -50～50dtqu0RLIHC,RLIHP小区内切QOFFSETULAFR AMR FR通话中的上行链路质量偏移cell-50～50dtqu0RLIHC,RLIHP小区内切SSOFFSETDL 下行信号强度偏移cell-30～30dB0RLIHC,RLIHP小区内切SSOFFSETDLAFR AMR FR连接的下行链路信号强度偏移cell-30～30dB0RLIHC,RLIHP小区内切SSOFFSETUL 上行强度偏移cell-30～30dB0RLIHC,RLIHP小区内切SSOFFSETULAFR AMR FR连接的上行链路信号强度偏移cell-30～30dB0RLIHC,RLIHP小区内切TIHO内切禁止计时器cell 0～60秒10RLIHC,RLIHP小区内切TMAXIHO切换计数器的定时器cell 0～60秒6RLIHC,RLIHP小区内切IHO小区内切换功能开关cell ON,OFF OFFRLIHC,RLIHP小区负荷分担(现网未开启此项功能)CLSACC小区的TCH空闲度的低于该门限值时不接受其他小区由于符合分担而cell1～100%40RLLCC,RLLCP小区负荷分担(现网未开启此项功能)CLSLEVEL小区的TCH空闲度低于该门限值时,进行话务的负荷分担cell0～99%20RLLCC,RLLCP小区负荷分担(现网未开启此项功能)CLSRAMP该参数是小区符合分担的斜坡时间参数cell0～30秒5RLLCC,RLLCP小区负荷分担(现网未开启此项功能)CLSSTATE小区级的小区负荷分担（CLS）的功能开关cellACTIVE,INACTIVEINACTIVE RLLCI,RLLCE,RLLCP小区负荷分担(现网未开启此项功能)RHYST迟滞减少度cell0～100%75RLLCC,RLLCP小区负荷分担(现网未开启此项功能)HOCLSACC是否允许由于小区负荷分担而产生的切换cellON,OFF OFFRLLCC,RLLCP微分信道分配PP （Priority Profile）数据INAC信道分配时对于某些优先级cell0～100%0RLPPC,RLPPP微分信道分配PP （Priority Profile）数据PP优先等级方案cell1～7characters,DEFAULDEFAULT RLPPI,RLPPC,RLPRC,RLPPP微分信道分配PP （Priority Profile）数据PRL PP中的优先等级cell1～16RLPPC,RLPPP微分信道分配PP（PPROBF为优先级分配最后可接入信cell0～100%0RLPPC,RLPPP微分信道分配CHRATE信道速率cell FR,HRRLPRC,RLPRP微分信道分配CHTYPE信道类型cell TCH,SDCCH RLPRC,RLPRP同步无线网络信道组数据HSN跳频序列码cell0～63RLCHC,RLCFP同步无线网络信道组数据MAIO移动分配偏置索引cell0～31或者DEFAULTDEFAULTRLCHC,RLCFP同步无线网络信道组数据TSC训练序列码cell0～7BSIC的BCC部分RLDTC,RLDTP同步无线网络信道组HOP小区的跳频开关cell ON,OFF OFFRLCHC,RLCFP同步无线网络FNOFFSET 同站小区之间的帧号偏差cell0～1325TDMA帧RLDEC,RLDEP天线跳频硬件特性参AHOP天线跳频的状态cell ON,ONXC0,OFF OFF RXMOC,RXMOP,RXMSC双BA列表小区数据（测量频点）LISTTYPE BA表的类型cellIDLE,ACTIVERLMFC,RLMFP双BA列表小区数据（测量频点）MBCCHNO在BCCH上测量的绝对射频信道号cell128～251(GSM800)ARFCNRLMFC,RLMFP手机功率控制DMPSTATE 动态MS功率控制功能开关cellACTIVE,INACTIVEINACTIVE RLPCI,RLPCE,RLPCP手机功率控制LCOMPUL上行链路的路径损耗补偿因cell 0～100%70RLPCC,RLPCP手机功率控制QCOMPUL 上行链路的质量补偿因子cell0～100%75RLPCC,RLPCP手机功率控制QDESUL上行信号质量期望值cell0～76dtqu30RLPCC,RLPCP手机功率控制QDESULAFR AMR FR通话中的上行链路的质量期望值cell0～76dtqu40RLAPC,RLAPP手机功率控制QDESULAHR AMR HR的上行信号质量期望cell0～76dtqu30RLAPC,RLAPP手机功率控制SSDESUL上行链路信号强度的期望值cell47～110dBm(负值）92RLPCC,RLPCP手机功率控制SSDESULAFR AMR FR通话中的上行链路信号强度的期望值。
