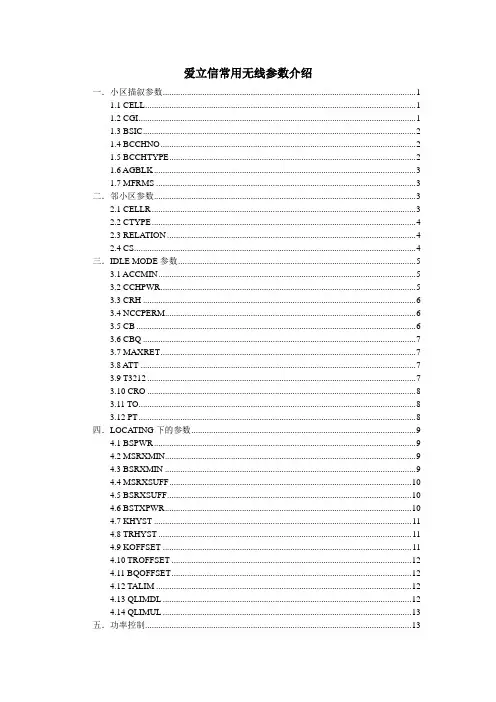

爱立信常用无线参数介绍一．小区描叙参数 (1)1.1 CELL (1)1.2 CGI (1)1.3 BSIC (2)1.4 BCCHNO (2)1.5 BCCHTYPE (2)1.6 AGBLK (3)1.7 MFRMS (3)二．邻小区参数 (3)2.1 CELLR (3)2.2 CTYPE (4)2.3 RELATION (4)2.4 CS (4)三．IDLE MODE参数 (5)3.1 ACCMIN (5)3.2 CCHPWR (5)3.3 CRH (6)3.4 NCCPERM (6)3.5 CB (6)3.6 CBQ (7)3.7 MAXRET (7)3.8 ATT (7)3.9 T3212 (7)3.10 CRO (8)3.11 TO (8)3.12 PT (8)四．LOCATING下的参数 (9)4.1 BSPWR (9)4.2 MSRXMIN (9)4.3 BSRXMIN (9)4.4 MSRXSUFF (10)4.5 BSRXSUFF (10)4.6 BSTXPWR (10)4.7 KHYST (11)4.8 TRHYST (11)4.9 KOFFSET (11)4.10 TROFFSET (12)4.11 BQOFFSET (12)4.12 TALIM (12)4.13 QLIMDL (12)4.14 QLIMUL (13)五．功率控制 (13)5.1 DMPSTA TE (13)5.2 SSDES (14)5.3 INIDES...................................................................................... 错误！未定义书签。
5.4 SSLEN (14)5.5 INILEN ..................................................................................... 错误！未定义书签。

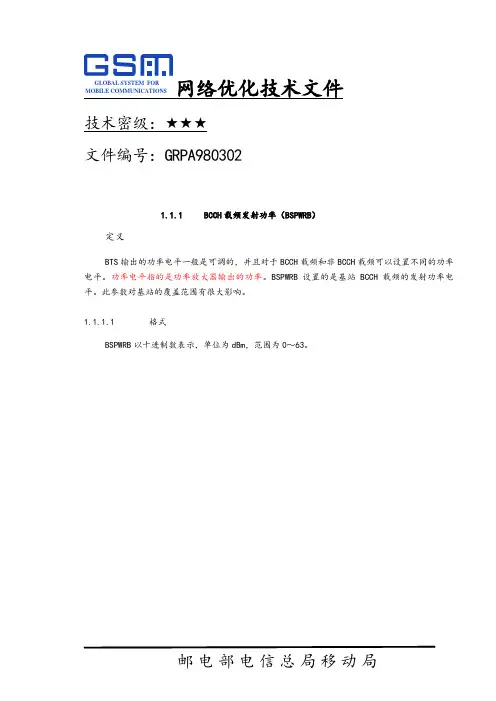

GLOBAL SYSTEM FOR MOBILE COMMUNICATIONS R 网络优化技术文件技术密级：文件编号：GRPA980302邮电部电信总局移动局1.1.1 BCCH 载频发射功率（BSPWRB ）定义BTS 输出的功率电平一般是可调的，并且对于BCCH 载频和非BCCH 载频可以设置不同的功率电平。
功率电平指的是功率放大器输出的功率。
BSPWRB 设置的是基站BCCH 载频的发射功率电平。
此参数对基站的覆盖范围有很大影响。
1.1.1.1 格式BSPWRB 以十进制数表示，单位为dBm ，范围为0～63。
对于ERICSSON设备RBS200，以下功率值有效小区数据1.2公共数据：GSM900：31～47dBm，奇数有效。
GSM1800：33～45dBm，奇数有效。
对于ERICSSON设备RBS2000，以下功率值有效：GSM900（TRU：KRC 131 47/01）：35～43dBm，奇数有效。
GSM900（TRU：KRC 131 47/03）：35～47dBm，奇数有效。
GSM1800：33～45dBm，奇数有效。
1.2.1.1传送此参数为内部使用。
1.2.1.2设置及影响BSPWRB对小区的实际覆盖范围有较大的影响。
此参数设置过大，会造成小区实际覆盖范围变大，对邻区造成较大干扰；此参数设置过小，会造成相邻小区之间出现缝隙，造成“盲区”。
所以BSPWRB应严格按照网络规划的设计设定。
一旦设定，在运行过程中一般应尽量不作改动。
当网络发生扩容或由于其它原因（如地理环境发生变化）应该修改此参数时，在修改此参数前后，均应在现场进行完整的场强覆盖测试，根据实际情况来调整小区的覆盖范围。
1.2.1.3注意事项一般不建议采用修改BSPWRB来解决临时的网络问题。
1.2.1.4与第一分册参数对应关系无。
1.2.2小区全球识别码（Cell Global Identity ，CGI ）1.2.2.1 定义 作为一个全球性的蜂窝移动通信系统，GSM 对每个国家的每个GSM 网络，乃至每个网络中的每一个位置区、每个基站和每个小区都进行了严格的编号，以保证全球范围内的每个小区都有唯一的号码与之对应。

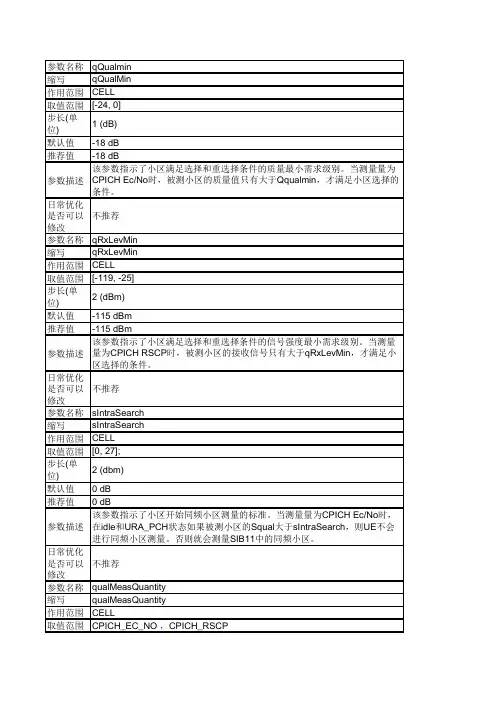

参数名称qQualmin 缩写qQualMin 作用范围CELL取值范围[-24, 0]步长(单位)1 (dB)默认值-18 dB推荐值-18 dB参数描述该参数指示了小区满足选择和重选择条件的质量最小需求级别。
当测量量为CPICH Ec/No时，被测小区的质量值只有大于Qqualmin，才满足小区选择的条件。
日常优化是否可以修改不推荐参数名称qRxLevMin 缩写qRxLevMin 作用范围CELL取值范围[-119, -25]步长(单位)2 (dBm)默认值-115 dBm 推荐值-115 dBm参数描述该参数指示了小区满足选择和重选择条件的信号强度最小需求级别。
当测量量为CPICH RSCP时，被测小区的接收信号只有大于qRxLevMin，才满足小区选择的条件。
日常优化是否可以修改不推荐参数名称sIntraSearch 缩写sIntraSearch 作用范围CELL取值范围[0, 27];步长(单位)2 (dbm)默认值0 dB推荐值0 dB参数描述该参数指示了小区开始同频小区测量的标准。
当测量量为CPICH Ec/No时，在idle和URA_PCH状态如果被测小区的Squal大于sIntraSearch，则UE不会进行同频小区测量。
否则就会测量SIB11中的同频小区。
日常优化是否可以修改不推荐参数名称qualMeasQuantity缩写qualMeasQuantity作用范围CELL取值范围CPICH_EC_NO，CPICH_RSCP步长(单位)-默认值CPICH_EC_NO 推荐值CPICH_EC_NO参数描述该参数指示了UE在进行小区选择和重选时质量测量方式。
它决定了在小区重选中排序是基于RSCP还是EC_NO。
在系统信息SIB3, SIB11 and SIB12中。
日常优化是否可以修改不推荐参数名称qHyst1缩写qHyst1作用范围CELL 取值范围[0, 40];步长(单位)2 (dB)默认值4推荐值4参数描述该参数指示了小区重选中的迟滞值用于基于 CPICH RSCP 进行小区排序。
爱立信WCDMA无线网络优化常用参数2009年10月29日目录1前言 (5)2无线资源管理参数 (6)2.1功率管理参数 (6)2.1.1小区信道功率配比参数 (6)2.1.1.1PCPICH 的发射功率（primaryCpichPower） (6)2.1.1.2主 SCH 的发射功率（primarySchPower） (6)2.1.1.3辅 SCH 的发射功率（secondarySchPower） (7)2.1.1.4BCH 的发射功率（bchPower） (7)2.1.1.5FACH_1 的最大发射功率（maxFach1Power） (7)2.1.1.6FACH_2 的最大发射功率（maxFach2Power） (8)2.1.1.7PCH 的发射功率（pchPower） (8)2.1.1.8PICH 的发射功率（pchPower） (8)2.1.1.9AICH 的发射功率（aichPower） (9)2.1.2上行功率控制参数 (9)2.1.2.1前导和消息部分的功率偏置（powerOffsetPpm） (9)2.1.2.2PRACH 可使用的最小扩频因子（spreadingFactor） (10)2.1.2.3PRACH 前导和消息部分所使用的扰码序列号（scramblingCodeWordNo） (10)2.1.2.4PRACH 初始发射功率修正值（constantValueCprach） (10)2.1.2.5PRACH 功率攀升步长（powerOffsetP0） (11)2.1.2.6前导重传最大次数（preambleRetransMax (11)2.1.2.7前导循环最大次数（maxpreambleCycle） (11)2.1.2.8UE最大上行发射功率（maxTxPowerUl） (12)2.1.2.9上行功控 BLER 质量目标值（blerQualityTargetUl (12)2.1.2.10上行外环功控初始目标信干比（ulInitSirTarget） (12)2.1.2.11上行外环功控最大目标信干比（sirMax） (13)2.1.2.12上行外环功控最小目标信干比（sirMin） (13)2.1.2.13上行外环功控方式选择（ulOuterLoopRegulator） (13)2.1.2.14上行外环功控调整步长（ulSirStep） (13)2.1.3下行功率控制参数 (14)2.1.3.1PCPICH 初始发射功率缺省常量（pcpichPowerDefault） (14)2.1.3.2下行 DPDCH 初始 SIR 目标值（dlInitSirTarget） (14)2.1.3.3下行功控 BLER 质量目标值（blerQualityTargetDl） (15)2.2小区选择与重选 (15)2.2.1小区选择和重选重要参数 (15)2.2.1.1GSM 与 UMTS 切换和小区重选指示开关（COEXUMTS） (15)2.2.1.2小区选择质量标准指示（qualMeasQuantity） (15)2.2.1.3测量迟滞（qHyst1、qHyst2） (16)2.2.1.4负载等级偏置（qOffset1sn、qOffset2sn） (16)2.2.1.5最低接入电平（qRxLevMin） (16)2.2.1.6小区重选启动门限（sIntraSearchs、sInterSearch 和 sRatSearch） (17)2.2.1.7最低质量门限（qQualMin） (17)2.2.1.8小区重选迟滞时间（treSelection (17)2.2.1.9GSM 开始搜速 UMTS 小区的门限（QSI） (18)2.3切换参数 (18)2.3.1同频切换参数 (18)2.3.1.1激活集最大小区数目（MaxActiveSet） (18)2.3.1.2测量所使用的质量标准指示（measQuantity1） (19)2.3.1.3软切换报告范围（reportingRange1a 和 reportingRange1b） (19)2.3.1.4软切换迟滞（hysteresis1a-hysteresis1d） (19)2.3.1.5软切换延迟触发时间（timeToTrigger1a-timeToTrigger1d） (20)2.3.1.6小区偏置（IndividualOffset） (20)2.3.2异频切换参数 (20)2.3.2.1异频测量指示开关（interFreqFddMeasIndicator） (20)2.3.2.22d 事件测量门限（usedFreqThresh2dEcno 和 usedFreqThresh2dRscp） (20)2.3.2.32d 事件测量迟滞（hysteresis2d） (21)2.3.2.42d 事件的延迟触发时间（timeToTrigger2d） (21)2.3.2.52f 事件相对测量门限（usedFreqRelThresh2fEcno和usedFreqRelThresh2fRscp） (21)2.3.2.62f 事件测量迟滞（hysteresis2f） (21)2.3.2.72f 事件的延迟触发时间（timeToTrigger2f） (21)2.3.3异系统切换参数 (22)2.3.3.1系统间切换指示开关（fddGsmHOSupp） (22)2.3.3.23a 事件测量门限（utranRelThresh3aEcno、utranRelThresh3aRscp和gsmThresh3a） (22)2.3.3.33a 事件测量迟滞（hysteresis3a） (22)2.3.3.43a 事件的延迟触发时间（timeToTrigger3a） (22)2.4准入控制参数 (23)2.4.1相关重要参数 (23)2.4.1.1速率-功率映射曲线 (23)2.4.1.2接入控制中所使用的功率门限（pwrAdm、pwrAdmOffset） (23)2.4.1.3接入控制使用的 UL ASE 门限（aseUlAdm） (23)2.4.1.4接入控制中所使用的 DL ASE 门限（aseDlAdm） (23)2.4.1.5接入控制中所使用的扩频因子门限（sf8Adm、sf16Adm、sf32Adm） (24)2.4.1.6接入控制中下行码字使用门限（dlCodeAdm） (24)2.4.1.7接入控制中压缩模式 RL 最大允许数目（compModeAdm） (24)2.5负载控制参数 (24)2.5.1相关重要参数 (24)2.5.1.1上行 RTWP 阻塞门限（iFCong） (24)2.5.1.2拥赛控制中所使用的功率门限（pwrAdm、pwrOffset） (25)2.5.1.3拥赛控制触发时间（pwrHyst） (25)2.5.1.4拥赛控制行为中允许释放的最大 ASE 数目（releaseAseDl、releaseAseDlNg）252.6分组数据管理 (25)2.6.1状态迁移 (25)2.6.1.1上行 RACH 向 DCH 转换业务量门限（ulRlcBufUpswitch） (25)2.6.1.2DCH 向 FACH 转换速率触发门限（downswitchThreshold） (26)2.6.1.3DCH 向 FACH 转换速率赦免门限（downswitchTimerThreshold） (26)2.6.1.4DCH 向 FACH 转换触发时间（downswitchTimer） (26)2.6.1.5FACH 向 CELL_IDLE 转换触发时间（inactivityTimer） (27)3系统功能参数 (27)3.1.1主要参数 (27)3.1.1.1无线链路丢失定时器时长（dchRcLostT） (27)3.1.1.2周期性小区/URA 更新的周期长度（t305） (27)1 前言无线网络参数的设置对网络中小区的覆盖和容量、信令流量的分布、网络中不同业务的性能等具有至关重要的影响。
1）ALLIP：ALCAT=BTS。
-----查外告告警级别分为：A1、A2、A3和O1、O2。
其中A告警是故障产生的，而O告警（观察告警）它是由于操作引起的。
相关指令：ALLIP；印全部告警ALLIP:ACL=A1/A2/A3/O1/O2;------打印各级告警2）RXTCP：MOTY=RXOTG，CELL=小区名。
（查出小区的TG号）3）RXCDP：MO=RXOTG-TG号（查看小区的整体配置，载波数,频点等）例：RXCDP：MO=RXOTG-169；4）RXAPP：MO=RXOTG-TG号（查看小区的传输时隙分配）例：RXAPP：MO=RXOTG-169；DEV：DEV表示传输的时隙，与DCP相对应，有单对单，双对双的规律。
一套传输有32个时隙，实际占用31个时隙，一个小区可以占用。
二套传输（如上图，该小区占用了二套传输，接在A、C口），如果采用不压缩方式，一套传输可以开10个载波（一个载波是占用3个时隙的），如果采用压缩方式（CON=2或4），一套传输可以开12到13个载波，如果采用复用方式，最多可以开到15个载波（一个载波占用二个时隙），DCP可分为四个接口，每个接口的取值范围是不一样的，A：1-31，B：33-63，C：287-317，D：319-349。
新版的DXU_21具有四个接口（A、B、C、D），旧版的DXU只有二个接口（A和B）,传输接口规范是A、C口入，B、D口出。
5）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）例：RADEP：DEV=RBLT-5002；6）DTSTP：DIP=RBLT<dip>；（查传输状态）例：DTSTP：DIP=RBLT156；传输的状态分为：WO（通）、ABL（断）、MBL（闭）7）DTQUP：DIP=RBLT<dip>；（查看传输质量）例：DTQUP：DIP=RBLT156；滑码和误码看上面红色圈着的参数。
厂家2/3/4G互操作配置参数——爱立信RLEFC:CELL=xxx,EARFCN=38350,add;RLEFC:CELL=xxx,EARFCN=37900,add;RLEFC:CELL=xxx,EARFCN=38950,add;RLEFC:CELL=xxx,EARFCN=39150,add;//增加LTE测量频点37900，38350，38950，39150RLEFC:CELL=xxx,EARFCN=38350,rem;RLEFC:CELL=xxx,EARFCN=37900,rem;RLEFC:CELL=xxx,EARFCN=38950,rem;RLEFC:CELL=xxx,EARFCN=39150,rem;//删除LTE测量频点RLEFP:CELL=xxx; //显示LTE测量频点RLSRP:CELL=xxx; //显示测量门限定义RLSRC:CELL=xxx,RATPRIO=0,MEASTHR=15,PRIOTHR=0,HPRIO=0,TRES=0;//RATPRIO=0为GSM优先级最低，MEASTHR起测门限(0~15=-98~-56dBm步长3dBm，15一直测)，TRES=0~3异系统重选时延5s、10s、15、20s，PRIOTHR重选到比GSM优先级更低RAT门限，HPRIO重选到比GSM优先级更低RAT的偏置RLSRC:CELL=xxx,EARFCN=38350,RATPRIO=7,HPRIOTHR=6,LPRIOTHR=6,MINCHBW=5,QR XLEVMINE=6;//RATPRIO=7为LTE优先级最高，MINCHBW=5表示100个RB(20MHz)，HPRIOTHR/LPRIOTHR为优先级高/低于GSM的异系统门限(0~31=0~62dBm步长2dBm，L=15)，QRXLEVMINE/QRXLEVMINU为LTE/3G最小接入电平(0~31=-140~-78dBm步长2dBm，L=0)，重选到LTE的门限RSRP>QRXLEVMINE(-128dBm)+HPRIOTHR(12dBm)=-116dBmRLSRI:CELL=xxx; //激活GSM小区向LTE重选功能RLSRE:CELL=xxx; //去激活GSM小区向LTE重选功能。
