可编程逻辑控制器试题

可编程控制器试题及答案doc一、单项选择题（每题2分，共20分）1. PLC的中文意思是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑设备D. 可编程控制设备答案：B2. PLC的工作原理基于（）。

A. 顺序控制B. 循环控制C. 并行控制D. 串行控制答案：B3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：D4. PLC的输入/输出接口通常采用（）方式连接。

A. 并行B. 串行C. 无线D. 光纤答案：A5. PLC的扫描周期主要取决于（）。

A. 程序的复杂程度B. 扫描速度C. 外部输入信号D. 内部时钟频率答案：A6. PLC的编程语言主要有（）。

A. 梯形图B. 功能块图C. 结构化文本D. 以上都是答案：D7. PLC的输出接口可以控制（）。

A. 继电器B. 接触器C. 电磁阀D. 以上都是答案：D8. PLC的输入接口通常可以接收（）信号。

A. 模拟B. 数字C. 模拟和数字D. 以上都不是答案：B9. PLC的内部时钟可以用于（）。

A. 定时控制B. 计数控制C. 顺序控制D. 以上都是答案：D10. PLC的故障诊断功能主要用于（）。

A. 程序错误检测B. 硬件故障检测C. 系统错误检测D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. PLC的主要特点包括（）。

A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：ABD2. PLC的输入设备可以包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：AB3. PLC的输出设备可以包括（）。

A. 指示灯B. 接触器C. 电磁阀D. 蜂鸣器答案：ABCD4. PLC的编程方式可以包括（）。

A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：ABD5. PLC的应用领域可以包括（）。

A. 制造业B. 交通控制C. 家庭自动化D. 医疗设备答案：ABCD三、判断题（每题2分，共10分）1. PLC的程序存储在RAM中，断电后程序会丢失。

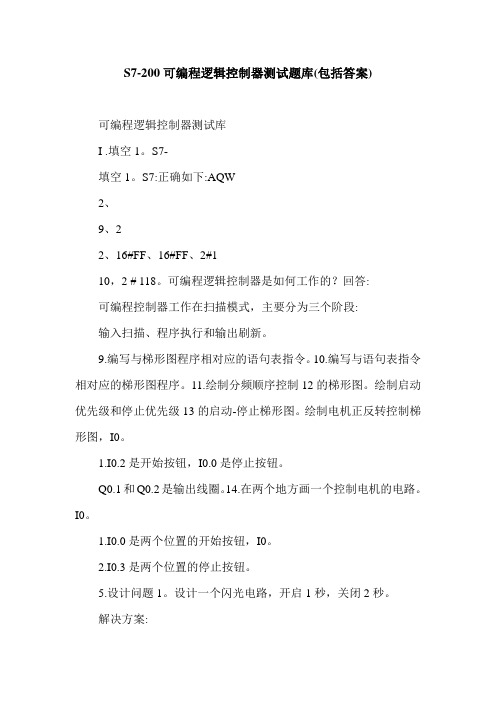

S7-200可编程逻辑控制器测试题库(包括答案)可编程逻辑控制器测试库I .填空1。

S7-填空1。

S7:正确如下:AQW2、9、22、16#FF、16#FF、2#110，2 # 118。

可编程逻辑控制器是如何工作的？回答:可编程控制器工作在扫描模式，主要分为三个阶段:输入扫描、程序执行和输出刷新。

9.编写与梯形图程序相对应的语句表指令。

10.编写与语句表指令相对应的梯形图程序。

11.绘制分频顺序控制12的梯形图。

绘制启动优先级和停止优先级13的启动-停止梯形图。

绘制电机正反转控制梯形图，I0。

1.I0.2是开始按钮，I0.0是停止按钮。

Q0.1和Q0.2是输出线圈。

14.在两个地方画一个控制电机的电路。

I0。

1.I0.0是两个位置的开始按钮，I0。

2.I0.3是两个位置的停止按钮。

5.设计问题1。

设计一个闪光电路，开启1秒，关闭2秒。

解决方案:2.设计一个由两个计时器组成的计时器。

解决方案:3.使用3个开关(I0.0，I0。

1.I0.2)控制灯Q1.0。

当所有三个开关都打开或关闭时，灯将打开，其他灯将关闭。

(提示:使用比较说明。

)解决方案:4.使用设置和复位指令编写电机的控制程序(两套)。

要求如下:起动时，电动机M1可以在起动电动机M2之前起动。

停止时，电机M1只能在电机M2停止时停止。

(I0.0和I0.2分别为Q0。

1.Q0.2启动按钮，I0。

1、I0.3分别为Q0。

1、Q0.2停止按钮)解决方案:5.装载限位开关SQ0后10秒，货车装载完成(见图)。

开始右排接触限位开关SQ1后，停止卸载，15秒后，开始左排，接触SQ0后，停止卸载，10秒后，再次开始右排，接触限位开关SQ1后，继续右排，直到接触限位开关SQ2，停止卸载，15秒后，再次开始左排，如此继续工作，直到停止按钮SB0被按下，轿厢还设有右排和左排的启动按钮SB1和SB2。

凭经验设计梯形图。

解决方案:6.启动电机时，按下启动按钮SB2:10.0，接触器KM:Q0.0、KMY:Q0.1同时通电，KMY主触点闭合，电机接成星形，通过KM主触点连接电源，电机降压启动。

plc编程练习题PLC编程练习题PLC（可编程逻辑控制器）是一种广泛应用于自动化控制系统中的设备。

它通过编程来控制各种工业过程和机械设备的操作，提高生产效率和质量。

为了提高PLC编程的技能和能力，下面将介绍一些PLC编程练习题，帮助读者更好地理解和掌握PLC编程的基本原理和方法。

1. 闪烁灯控制在一个工业场景中，有一个灯需要以固定的频率进行闪烁。

请编写一个PLC程序，控制灯的开关，使其以1秒开启，1秒关闭的频率进行闪烁。

解答提示：使用一个定时器，设定1秒的时间，当定时器时间到达时，输出控制信号，控制灯的开关。

2. 电机控制一个电机需要按照以下规则进行控制：当开关1打开时，电机正转；当开关2打开时，电机反转；当两个开关都关闭时，电机停止。

请编写一个PLC程序，实现对电机的控制。

解答提示：使用两个开关作为输入信号，通过逻辑运算（与门、或门）来判断电机的状态，然后控制电机的正转、反转和停止。

3. 温度控制在一个温度控制系统中，需要根据设定的温度范围来控制加热器的开关。

当温度低于设定温度下限时，加热器打开；当温度高于设定温度上限时，加热器关闭。

请编写一个PLC程序，实现对加热器的控制。

解答提示：使用一个温度传感器来检测当前温度，通过比较当前温度和设定温度下限、上限的大小关系，来控制加热器的开关。

4. 流水线控制在一个流水线上，有多个工位需要按照一定的顺序进行操作。

请编写一个PLC 程序，实现对流水线上工位的控制，使其按照指定的顺序进行操作。

解答提示：使用一个计数器来记录当前工位的编号，通过比较计数器的值和指定的工位编号，来控制当前工位的操作。

5. 自动包装机控制在一个自动包装机上，需要按照一定的规则将产品进行包装。

请编写一个PLC 程序，实现对自动包装机的控制，使其按照指定的规则进行包装。

解答提示：使用传感器来检测产品的位置和状态，通过逻辑运算和计数器来判断产品的数量和位置，控制包装机的动作。

通过以上的练习题，读者可以加深对PLC编程的理解和掌握。

可编程控制器plc试题及答案可编程控制器PLC试题及答案一、单项选择题1. PLC的全称是______。

A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Private Limited Company2. PLC的输入接口通常用于接收______。

A. 模拟信号B. 数字信号C. 音频信号D. 视频信号3. 在PLC程序设计中，以下哪个指令用于实现跳转功能？A. LD（加载）B. AND（与）C. JMP（跳转）D. OR（或）4. PLC的输出接口通常用于控制______。

A. 传感器B. 执行器C. 显示器D. 存储器5. PLC的扫描周期包括哪几个阶段？A. 输入采样、程序执行、输出刷新B. 程序编写、程序调试、程序运行C. 程序下载、程序上传、程序监控D. 程序启动、程序停止、程序复位二、多项选择题6. PLC的特点包括______。

A. 可靠性高B. 编程简单C. 灵活性强D. 价格昂贵7. PLC的编程语言主要有______。

A. 梯形图B. 指令列表C. 顺序功能图D. 功能块图8. PLC在工业自动化中主要应用于______。

A. 机床控制B. 过程控制C. 机器人控制D. 办公自动化三、判断题9. PLC的输入/输出模块是可互换的。

（）10. PLC的程序存储在RAM中，断电后数据会丢失。

（）四、简答题11. 简述PLC的工作原理。

五、计算题12. 假设一个PLC系统有10个输入点和8个输出点，计算其I/O点数。

六、案例分析题13. 某工厂需要自动化控制生产线，使用PLC进行控制。

请分析PLC在该场景下的应用优势。

答案：1. A2. B3. C4. B5. A6. A, B, C7. A, B, C, D8. A, B, C9. ×10. √11. PLC的工作原理主要包括输入采样、程序执行和输出刷新三个阶段。

国开形成性考核《可编程控制器应用》形考任务（1-4）试题及答案形成性作业1一、单选题（10小题，每小题3分，共30分）题目：1、1.可编程序控制器采用微处理器作为中央处理单元，可以对逻辑量进行控制，也可以对俄）进行控制。

【A】：输入【B】：常量【C】：模拟量【D】：增量题目：2、2. PLC具有逻辑运算功能，能够描述继电器触点的串联和（A）等各种连接。

【A】：并联【B】：逻辑【C】：温度【D】：数字量题目：3、3. PLC具有A/D转换和（C）功能，完成对模拟量的控制与调节。

【A】：S/D转换【B】：A/G转换【C】：D/A转换【D】：D/G转换题目：4、4.按（C）形式分类，PLC可分为整体式和模块式两种。

【A】：逻辑【B】：网络【C】：结构【D】：运算题目：5、5 （B）模块是可编程序控制器系统的运算控制核心。

【A】：CPD【B】：CPU【C】：CDU【D】：CEU题目：6、6 （C）是安装可编程控制器各类模板的机架，可根据实际需要选择。

【A】：结构【B】：网络【C】：导轨【D】：风机题目：7、7 （A）模板用于对PLC内部电路供电。

【A】：电源【B】：光源【C】：导轨【D】：结构题目：8、8（B）是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。

【A】：电源【B】：输入电压转换【C】：输出电流转换【D】：输出电压转换题目：9、9.输出电平转换是用来将（B）控制的低电平信号转换为控制设备所需的电压或电流信号。

【A】：结构【B】：微处理器【C】：网络【D】：导轨题目：10、10 （D ）是在微处理器与I/O回路之间采用的防干扰措施。

【A】：CPD【B】：输出电压转换【C】：CEU【D】：电气隔离二、判断题（正确的打/，错误的打x, 9小题，每小题3分，共27分）题目：11、1. PLC的输入和输出量有开关量和模拟量两种。

开关量I/O用最大I/O点数表示，模拟量I/O点数用最大I/O通道数表示（V）题目：12、2. PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节（X ）题目：13、3. PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行（V ）题目：14、4.传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现（V）题目：15、5.可编程控制系统的控制功能必须通过修改控制器件和接线来实现（X ）题目：16、6.输入输出模板必须与CPU模板放置在一起（X）题目：17、7.集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能（X）题目：18、8. PLC的扫描周期仅取决于程序的长度（X）题目：19、9. PLC的扫描周期仅取决于CPU模板的运算速度（X）三、多选题（7小题，前6小题每题6分，第7小题7分，共43分）题目：20.1.以下传统继电器接触器控制系统和可编程控制系统的特点正确的是（ABCD ）。

可编程控制器(PLC) 模拟试题（附参考答案）一、选题（每题1分，共50分）1、动合点与母线连接是（）A、LDB、CDIC、OU TD、ANI2、动断点与母线连接是（）A、LDB、LDIC、OU TD、ANI3、动合点串联是（）A、ANDB、ANIC、LD ID、ORI4、动断点串联是（）A、ANDB、ANIC、LD ID、ORI5、动合点并联是（）A、ORB、ORIC、ORB D、ANB6、动断点并联是（）A、ORB、ORIC、ORB D、ANB7、并联电路块的并联是（）A、ORIB、ORBC、ANB D、OR8、串联电路块的并联是（）A、ORIB、ORBC、OR ID、ANI9、进栈是（）A、MCRB、MPSC、MRD D、MPP10、出栈是（）A、MRDB、MCRC、MP PD、MPS11、读栈是（）A、MPSB、MRDC、MC RD、MPP12、自保护是（）A、RSTB、SETC、PL SD、PLF13、上升沿脉冲输出是（）A、SETB、PLFC、PL SD、RST14、解除复位是（）A、SETB、PLSC、RS TD、PLF15、下降沿脉冲输出是（）A、PLSB、PLFC、SE TD、RST16、主控电路块起点是（）A、MCRB、OUTC、MC D、END17、结束是（）A、NOPB、ENDC、MC D、MCR18、主控电路块复位是（）A、OUTB、MCC、MCR D、SET19、线圈输出是（）A、SETB、RSTC、OUT D、MCR20、FX2系列状态元件代号是（）A、MB、XC、Y D、S21、FX2系列辅助继电器代号是（）A、XB、MC、YD、S22、FX2系列输入继电器代号是（）A、SB、TC、XD、C23、FX2系列输出继电器代号是（）A、TB、YC、SD、M24、FX2系列定时器元件代号是（）A、YB、TC、S D、M25、FX2系列计数器元件代号是（）A、MB、TC、S D、C26、1分特殊辅助时钟脉冲继电器代号是（ D ）A、M8011B、M8012C、M8013 D、M801427、1秒特殊辅助时钟脉冲继电器代号是（ C ）A、M8011B、M8012C、M8013 D、M801428、秒特殊辅助时钟脉冲继电器代号是（ B ）A、M8011B、M8012C、M8013 D、M801429、秒特殊辅助时钟脉冲继电器代号是（ A ）A、M8011B、M8012C、M8013 D、M801430读出键是（ C ）A、INSB、DELC、RD D、WR31、插入键是（ C ）A、WRB、DELC、INS D、RD32、写入键是（ B ）A、DELB、WRC、INS D、RD33、删除键是（ B ）A、WRB、DELC、RD D、INS34、执行键是（ B ）A、SPB、GOC、STE PD、CLEAR35、步序键是（ D ）A、GOB、SP’C、CLEAR D、STEP36、空格键盘是（ C ）A、CLEARB、GOC、SP’D、STEP37、清除键是（ B ）A、SP’B、CLEARC、STE PD、GO38、在写入程序时编程器左上角应显示（ B ）A、RB、WC、I D、D39、在读出程序时，编程器左上角应显示（ A ）A、RB、WC、I D、D40、在修改程序插入指令时编程器左上角应显示（ C ）A、RB、WC、I D、D41、在修改程序删除指令时编程器左上角应显示（ A ）A、RB、WC、I D、D42、OUT YO指令是（）步A、1B、2C、3 D、443、OUT TO指令是（）步A、1B、2C、3 D、444、OUT CO指令是（）步A、1B、2C、3 D、445、下列元件要复位的是（）A、MB、TC、Y D、C46、FXON—24M可编程控制有（）个输入点A、24B、14C、12 D、1047、FXON—24M可编程控制有（）个输出点A、24B、14C、12 D、1048、一般可编程控制器有（种输出方式A、2B、3C、4 D、549、目前一般可编程控制器继电器输出点最大承受交流电压为（ B ）A、100VB、220VC、240V D、380V50、FX—10P编程器液晶显示是（）行A、2B、3C、4 D、5二、多项选择题（每题2分，共30分）1、属于动断点指令的有（）A、LDB、LDIC、ANDD、AN IE、OR2、属于动合点指令的有（）A、ANDB、ORC、LDID、ANI E、ORI3、属于串联指令的有（）A、ANDB、ANIC、LDID、ORB E、ORI4、属于并联指令的有（）A、ANIB、ORC、ORID、ORB E、ANB5、属于成对使用的指令的有（）A、MCB、MCRC、SETD、RST E、PLS6、需要复位的元件有（ A、E ）A、CB、TO—T245C、T246—T255D、P E、M7、属于积算定时器的有（ D、E ）A、TOB、T200C、T245D、T246 E、T2508、属于100mS的定时器的有（）A、TOB、T100C、T199D、T200 E、T2459、属于10mS的定时器的有（）A、T100B、T199C、T200D、T220 E、T24510、属于8进制的有（）A、MB、SC、XD、YE、T11、下列元件属于10进制的有（）A、MB、SC、XD、YE、T12、可编程控制器的输出形式是（）A、继电器B、普通晶闸管C、双向晶闸管D、三极管E、二极管13、属于多重电路输出指令的有（）A、MCB、MCRC、MPSD、MRD E、MPP14、具有设定值的元件有（）A、MB、SC、TD、YE、C15、在（）情况下，PC主机RUN要切至OFF状态A、清除B、运行C、读出D、写入E、插入三、判断题（每题1分，共20分）1、在运行程序时，可编程主机必须在RUN位置（）2、在写入程序时，可编程主机必须在STOP位置（）3、定时器分有1分，1秒，秒，秒等几种规格（）4、定时器不管什么情况，置位后必须要复位（）5、计数器不管什么情况，置位后必须还要复位（）6、输出继电器必须要有一个硬接点（）7、输出继电器有无数个软接点（）8、PLS/PLF脉冲输出指令必须成对使用（）9、MC，MCR主控指令必须成对输出（）10、OUT，TO，K10指令必须在TO后面键入SP空格键才可正常输入程序（）11、键入每条指令后，都必须按GO方向执行（）12、旧程序全部清除指令是NOP—A—GO—GO（）13、如果原有程序，需要一次删掉，则可按NOP—A—GO—GO（）14、清除程序时，必须在W状态（）15、于RUN开关ON时，将MNT/TEST键切至M，就可以看出每一位址之接点ON/OFF状态（）16、在主机运行时要想更换，时间继电器的设定值必须先按M/T键，使左上角出现T符号方可进行操作（）17、可编程控制器实际上就是一种工业专用计算机（）18、可编程控制器输入电压有三种110V，220V，380V（）19、FX—20P编程器有2行显示（）20、FX ON40M有40个输入点和输出点（）答案可编程控制器(PLC) 模拟试题一、选题（每题1分，共50分）1、A2、B3、A4、B5、A6、B7、C8、B 9、B 10、C11、B 12、B 13、C 14、C 15、B 16、C 17、B 18、C 19、C 20、D21、B 22、C 23、B 24、B 25、D 26、D 27、C 28、B 29、A 30、C31、C 32、B 33、B 34、B 35、D 36、C 37、B 38、B 39、A 40、C41、D 42、B 43、C 44、C 45、C 46、A 47、A 48、D 49、B 50、A二、多项选择题（每题2分，共30分）1、B，D2、A，B3、A，B4、B，C5、C，D6、A,E7、D,E8、A,B,C9、C,D,E 10、X,Y 11、B,E 12、A,C,D 13、C,D,P 14、A，B，E15、A，D，E三、判断题（每题1分，共20分）1、√2、√3、×4、×5、√6、√7、×8、×9、√ 10、√11、√ 12、√ 13、√ 14、√15、√16、× 17、√ 18、√ 19、× 20、×。

可编程逻辑控制器试题一、判断对错1、可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器。

（√）2、可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。

（×）3、可编程序控制器只具数字量或模拟量输入输出控制的能力。

（×）4、可编程序控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。

（√）5、PLC的I/O点数是指某台PLC能够输入PLC内和从PLC内向外输出的开关量、模拟量的总点数。

（√）6、PLC输出端电流较大时，可在被控元件处串联一个电阻来分流PLC输出的漏电流。

（×）7、PLC 采用了典型的计算机结构，主要是由CPU、RAM、ROM 和专门设计的输入输出接口电路等组成。

（√）8、PLC机中的用户程序执行的结果能直接驱动输出设备。

（×）9、PLC的输入输出端口都采用光电隔离。

（√）10、梯形图是程序的一种表示方法，也是控制电路。

（√）11、PLC的指令语句表达形式是由操作码、表示符和参数组成。

（√）12、指令表是指由指令来构成能完成控制任务的指令组合。

（√）13、可编程序控制器同计算机一样，只要顺序地执行程序就可以达到要求。

（√）14、可编程序控制器只能通过简易编程器编制控制程序。

（×）15、PLC机的扫描周期就是PLC机完成一个完整工作周期，即从读入输入状态到发出输出信号所用的时间。

（√）16、PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量。

（√）17、PLC机的继电器输出适应于要求高速通断、快速响应的工作场合。

（×）18、FX2N-64MR型PLC的输出形式是继电器触点输出。

（√）19、能直接编程的梯形图必须符合顺序执行，即从上到下，从左到右地执行。

（√）20、在PLC梯形图中如单个接点与一个串联支路并联，应将串联支路排列在图形的上面，而把单个接点并联在其下面。

可编程控制器技术应用试题及参考答案一、单选题（共71题，每题1分，共71分）1.对于所有的FXCPU，表示1秒时钟脉冲的是（）。

-----------A、M8011B、M8013C、M8014D、M8015正确答案：B2.M0—M15中，M0数值为1，其它都为0，那么，K4M0数值（）。

-----------A、4B、2C、1D、3正确答案：C3.在输出扫描阶段，将（）寄存器中的内容复制到输出接线端子上。

-----------A、变量存储器B、输出映象C、内部存储器D、输入映象正确答案：B4.在使用FX2N可编程序控制器控制多速电动机运行时，Y0和Y1是()。

-----------A、Y1B、Y0、Y1C、Y0D、Y1正确答案：D5.以下程序是对输入信号X0进行()分频。

-----------A、六B、四C、八D、二正确答案：D6.在以下FX2NPLC程序中，X0闭合后经过()时间延时，Y0得电。

-----------A、300000SB、3000SC、100SD、30000S正确答案：D7.在使用FX2N可编程序控制器控制交通灯时，将相对方向的同色灯并联起来，是为了()。

-----------A、减少工作量B、输出口C、节省D、节约电线E、简化电路正确答案：C8.对于输出接口电路，（）型响应时间最长。

-----------A、继电器B、晶体管C、可控硅D、SSR正确答案：A9.PLC是在什么控制系统基础上发展起来的（）。

-----------A、继电控制系统B、单片机C、工业电脑D、机器人正确答案：A10.PLC的输出方式为继电器型时，它适用于（）负载。

-----------A、感性B、交流C、直流D、交直流正确答案：D11.FX系列PLC中SET表示（）指令。

-----------A、下降沿B、上升沿C、输入有效D、置位正确答案：D12.PLC的输出方式为晶闸管型时，它适用于（）负载。

-----------A、感性B、交流C、直流D、交直流正确答案：B13.以下PLC梯形图实现的功能是()。

《可编程逻辑控制器》试卷（A卷）年级17级专业机电技术层次专科注意事项：1.满分100分。

要求卷面整洁、字迹工整、无错别字。

2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。

3.考生必须在签到表上签到，否则若出现遗漏，后果自负。

一、选择题：（1）－（8）题，每小题3分，共24分。

下列各题A)、B)、C)、D)四个选项中，只有一个选项是正确的，请将正确选项字母编号填在括号内。

1.不能用于PLC编程的语言有（）A梯形图 B状态转换图 C、 c语言 D 英语2、PLC内有几百个定时器，其功能相当于继电控制系统中的时间继电器。

定是器是根据时钟脉冲的累积计时的。

当所计时间到达设定值时，其输出触点动作，下不属于常见的时间值的是（）。

Ａ1ms B 10ms C 100ms D 1s3、定时器T和计数器C使用指令时，还需要有一条常数设定值语句，常数用（）表示。

Ａ、字母ＫＢ、字母ＳＣ、字母ＴＤ、字母Ｓ4、PLC是在什么控制系统基础上发展起来的（）A、继电控制系统B、单片机C、工业电脑D、机器人5、M8013的脉冲输出周期是多少?（）A、5秒，B、13秒C、10秒D、1秒6、M8014的脉冲的占空比是多少?（）A、50%B、100%C、40%D、60%7、 FX系列PLC中PLF,表示什么指令（）A、下降沿B、上升沿C、输入有效D、输出有效8、二进制数1011101等于十进制数的（）A、92B、93C、94D、95（1）－（8）题，每空1分，共16分。

请将正确答案填在相应的横线上。

1.按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。

2.PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。

3.一般将输入/输出总点数在128点以内的PLC称为型PLC；输入/输出总点数大于128点、小于1024点的PLC称为型PLC；输入/输出总点数超过1024点的PLC称为型PLC。

可编程控制器plc试题及答案一、选择题（每题2分，共10分）1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程语言控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的编程语言中，梯形图属于以下哪种类型？A. 汇编语言B. 高级语言C. 图形语言D. 机器语言答案：C3. PLC的扫描周期是指什么？A. PLC从输入到输出的响应时间B. PLC的CPU处理一个程序的时间C. PLC的CPU处理一个程序的频率D. PLC的CPU处理一个程序的周期答案：B4. PLC在工业自动化中主要应用于以下哪个方面？A. 数据处理B. 信息管理C. 过程控制D. 办公自动化5. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D二、填空题（每题2分，共10分）1. PLC的输出设备包括________和________。

答案：继电器；接触器2. PLC的编程语言中，________是最基本的编程语言。

答案：梯形图3. PLC的________是指PLC在执行程序时，从输入扫描到输出刷新的过程。

答案：扫描周期4. PLC的________是指PLC在执行程序时，对输入信号的采样。

答案：输入扫描5. PLC的________是指PLC在执行程序时，对输出信号的刷新。

答案：输出刷新三、简答题（每题10分，共20分）1. 简述PLC的工作原理。

答案：PLC的工作原理是循环扫描执行程序的过程。

首先，PLC对输入设备进行扫描，读取输入信号的状态；然后，CPU根据输入信号的状态和用户编写的程序进行逻辑运算；最后，根据运算结果更新输出设备2. 简述PLC在工业自动化中的作用。

答案：PLC在工业自动化中的作用是实现对生产过程的控制和管理。

它通过接收来自传感器等输入设备的信号，根据预设的程序逻辑进行处理，然后输出控制信号到执行器等输出设备，从而实现对生产线的自动化控制。

四、综合题（每题20分，共40分）1. 假设你正在设计一个简单的PLC控制系统，用于控制一个简单的生产线。
