元器件降额使用参考一、集成电路因为集成电路的复杂性和保密性，一般我们只能根据半导体结温来推断集成电路的可靠性了。

我们通常规定：1，最大工作电压，不超过额定电压80%2，最大输出电流，不超过额定电流75%3，结温，最大85摄氏度，或不超过额定最高结温的80%二、二极管二极管种类繁多，特性不一。

故而，有通用要求，也有特别要求：通用要求：长期反向电压<70%～90%×V RRM（最大可重复反向电压）最大峰值反向电压<90%×V RRM正向平均电流<70%～90%×额定值正向峰值电流<75%～85%×I FRM正向可重复峰值电流对于工作结温，不同的二极管要求略有区别：信号二极管< 85～150℃玻璃钝化二极管< 85～150℃整流二极管和快恢复、超快恢复二极管（<1000V）<85～125℃整流二极管和快恢复、超快恢复二极管（≥1000V）<85～115℃肖特基二极管< 85～115℃稳压二极管（<0.5W）<85～125℃稳压二极管（≥0.5W）<85～100℃T case(外壳温度)≤0.8×T jmax-2×θjc×P，2×θjc×P<15℃，θjc是从结到壳的热阻，P是功率损耗。

这是一个可供参考的经验值三、功率MOSV GS<85%×V GSmax(最大栅极驱动电压)I D_peak<80%×I D_M(最大漏极脉冲电流)V DS<80～90%×额定电压dV/dt<50%～90%×额定值结温<85℃~80%×T jmax(最大工作结温)T case(外壳温度)≤0.8×T jmax-2×θjc×P，2×θjc×P<15℃，θjc是从结到壳的热阻，P是功率损耗。

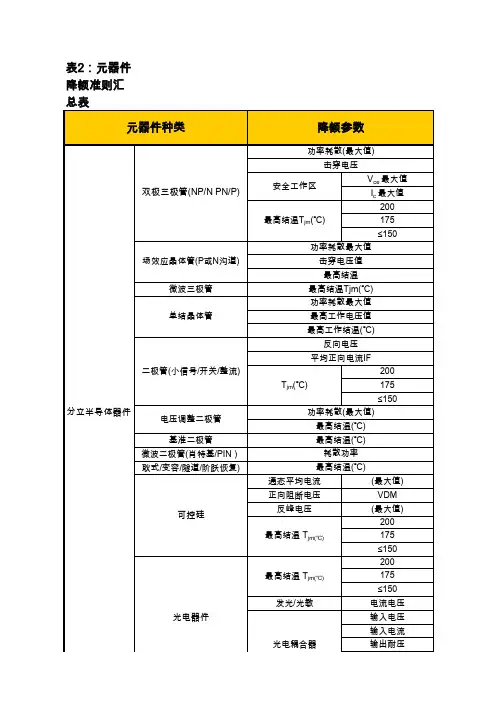

电路设计元器件降额标准1、晶体管/MOSFET：反向电压：0.7 0.8MOSFET栅源电压：0.6 0.7三极管集电极、发射机电压：0.7 0.8三极管集电极电流：0.7 0.8正反向电流：0.7 0.8温湿度0.7 0.82、二极管正向电压：10%稳定电压（稳压二极管）：反向漏电流+200%恢复开关时间+20%反向电压0.7 0.8电流0.7 0.8功率0.65浪涌电压、电流0.7 0.8温湿度0.7 0.83、断路器熔断电流：0.75 0.9 阻/容性负载0.4 0.5 感性负载0.2 0.35 电机温度：Tmax-204、保险丝电流>0.5A 0.45～0.5电流<0.5A 0.2~0.4环境温度超过25度时，按0.005/oC增加降额5、可控硅，闸流管控制极正向压降10%漏电流+200%开关时间+20%其它指标同二极管6、光电器件指标同二极管7、电阻/电阻网络电压0.75功率0.6 0.7封装2512 2010 1206 0805 0603 0402 0201 功率 1 1/2 1/4,1/8 1/10 1/16 1/16 1/32最大电压200 200 200 100 50 50类型片式金属氧化膜水泥电阻功率1/4 1W/2W/5W 5W及以上8、绕线电阻电压0.75功率0.45 0.6 精密型0.6 0.7 功率型9、热敏电阻电压：电源电压80%功率：0.5 0.5温度：TMax-1510、压敏电阻电压：0.75功率：0.6 0.7不靠近发热可燃器件，离开其它器件3mm11、非绕线电位器电压0.75功率0.45 0.6 精密型0.6 0.7 功率型12、电容器固定纸、塑料薄膜电容/玻璃铀/固定云母/固定陶瓷/ 电流、电压0.6 0.7温度Tmax-10铝电解电压、电流0.6 0.7钽电解电压、电流0.5 0.7温度Tmax-20钽固体电解电压电流0.8 0.9 20V以下0.7 0.8 25V以上温度Tmax-20可变电容器电流、电压0.5浪涌电流电压0.6 0.7温度Tmax-1013、电感热点温度Tmax-10~25 Tmax-15~0工作电流0.6～0.7瞬态电压电流0.9介质耐压0.5～0.6电压0.714、磁珠工作电流0.6～0.7瞬态电压0.915、继电器<100mW不降额电阻负载：0.75～0.90电容负载（最大浪涌电流）：0.75～0.90电感负载0.75 0.9 电感额定电流0.4 0.75 电阻额定电流电机负载0.75 0.9 电感额定电流0.2 0.75 电阻额定电流0.1 0.3 灯丝0.5 0.7 水印继电器（VA）线圈释放电压0.9最小～1.1最大温度额定-20振动额定60%16、开关<100mW不降额电阻负载：0.75～0.90电容负载（最大浪涌电流）：0.75～0.90电感负载0.75 0.9 电感额定电流0.4 0.75 电阻额定电流电机负载0.75 0.9 电感额定电流0.2 0.75 电阻额定电流0.1 0.3 灯丝触点额定电压0.5 0.7功率0.5 0.717、电连接器电压0.7 0.8电流0.7 0.85温度Tmax-25 Tmax-2018、晶体温度：最低+10，最高-1019、光学器件光纤光源：峰值输出功率0.5峰值电流0.5结温设法降低光纤：温度：低温+20，高温-20张力：光纤20%拉力，光缆50%拉升值弯曲半径：最小允许值200%光纤连接器：温度：Tmax-25 Tmax-20。

页码第1/9页目录1 目的 (2)2 适用范围 (2)3 引用标准 (2)4 质量等级及工作状态定义 (2)4.1 质量等级 (2)4.2 工作状态 (2)5 各类器件降额度要求 (3)5.1 集成电路 (2)5.2 分立半导体器件 (4)5.3 固定电阻器、保险丝、热敏电阻 (5)5.4 电位器 (5)5.5 电容器 (6)5.6 磁性器件 (7)5.7 机电元件 (8)5.8 连接器、电缆 (8)5.9 风扇、PCB (9)6 应用说明 (9)6.1 半导体器件结温Tj 确定 (9)表目录表1 集成电路降额表 (3)表2 分立半导体降额表 (4)表3 固定电阻降额表 (5)表4 电位器降额表 (5)表5 电容器降额表 (6)表6 磁性器件降额表 (7)表7 机电元件降额表 (8)表8 连接器及电缆降额表 (8)图目录图1 电源工作状态示意图 (2)修订次修订内容修订日期制定审核核准A/0 初次发布2010-5-13陈超A/1 更新优化2011-5-17页码第2/9页1 目的为规范产品设计、验证过程中的对器件降额的要求，特制定本文件。

2 适用范围本规范适用于本公司产品设计中元器件的降额设计及作为元器件应力分析的判定依据。

3 引用标准GJB/Z35-93 元器件降额准则4 质量等级及工作状态定义4.1 质量等级A：免费维护期（保修期）为大于3 年。

B：免费维护期（保修期）为小于等于3 年。

注：默认情况下，本公司的ＬＥＤ电源质量等级为Ａ级，消费类电源质量等级为B级，特别地，当客户有要求时，按客户的要求执行。

4.2 工作状态图1 电源工作状态示意图状态I：如图中的阴影部分，为电源的正常工作区，绝大部分时间电源工作在此区域，因此在此状态下，器件的降额使用更加严格。

工作在状态 I 的电源满足如下条件：（a）按操作手册或目录使用或安装。

（b）在输出额定电压变化范围内，输出功率在额定最小值到最大值间。

（c）输入在规定的电压和频率范围内。

元器件降额准则一览表(总4页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
元器件降额准则一览表
二、晶体、晶振
对于大多数晶体而言，推荐的供电电源是不能进行降额的，因为这样可能会达不到其额定功率。

要参考正确的器件规格或制造商的资料。

对于工作温度，要保证晶体在最高的温度和最低的温度限制范围之内，这样才能保证得到正确的额定频率值。

最高工作温度需小于器件最高允许工作温度10度以上。

最低工作温度需大于器件最低允许工作温度10度以上。

对于恒温晶振，只需考虑机箱内晶振周围的空气温度小于晶振运行的最高工作环境温度10度，最低工作温度高10度。

*商业等级微电路的主要降额因素是温度。

元器件降额准则一览表
二、晶体、晶振
对于大多数晶体而言，推荐的供电电源是不能进行降额的，因为这样可能会达不到其额定功率。

要参考正确的器件规格或制造商的资料。

对于工作温度，要保证晶体在最高的温度和最低的温度限制范围之内，这样才能保证得到正确的额定频率值。

最高工作温度需小于器件最高允许工作温度10度以上。

最低工作温度需大于器件最低允许工作温度10度以上。

对于恒温晶振，只需考虑机箱内晶振周围的空气温度小于晶振运行的最高工作环境温度10度，最低工作温度高10度。

*商业等级微电路的主要降额因素是温度。

1、晶体管/MOSFET：反向电压：0.7 0.8MOSFET栅源电压：0.6 0.7三极管集电极、发射机电压：0.7 0.8三极管集电极电流：0.7 0.8正反向电流：0.7 0.8温湿度0.7 0.82、二极管正向电压：10%稳定电压（稳压二极管）：反向漏电流+200%恢复开关时间+20%反向电压0.7 0.8电流0.7 0.8功率0.65浪涌电压、电流0.7 0.8温湿度0.7 0.83、断路器熔断电流：0.75 0.9 阻/容性负载0.4 0.5 感性负载0.2 0.35 电机温度：Tmax-204、保险丝电流>0.5A 0.45～0.5电流<0.5A 0.2~0.4环境温度超过25度时，按0.005/oC增加降额5、可控硅，闸流管控制极正向压降10%漏电流+200%开关时间+20%其它指标同二极管6、光电器件指标同二极管7、电阻/电阻网络电压0.75功率0.6 0.7封装2512 2010 1206 0805 0603 0402 0201 功率 1 1/2 1/4,1/8 1/10 1/16 1/16 1/32最大电压200 200 200 100 50 50类型片式金属氧化膜水泥电阻功率1/4 1W/2W/5W 5W及以上8、绕线电阻电压0.75功率0.45 0.6 精密型0.6 0.7 功率型9、热敏电阻电压：电源电压80%功率：0.5 0.5温度：TMax-1510、压敏电阻电压：0.75功率：0.6 0.7不靠近发热可燃器件，离开其它器件3mm11、非绕线电位器电压0.75功率0.45 0.6 精密型0.6 0.7 功率型12、电容器固定纸、塑料薄膜电容/玻璃铀/固定云母/固定陶瓷/电流、电压0.6 0.7温度Tmax-10铝电解电压、电流0.6 0.7钽电解电压、电流0.5 0.7温度Tmax-20钽固体电解电压电流0.8 0.9 20V以下0.7 0.8 25V以上温度Tmax-20可变电容器电流、电压0.5浪涌电流电压0.6 0.7温度Tmax-1013、电感热点温度Tmax-10~25 Tmax-15~0工作电流0.6～0.7瞬态电压电流0.9介质耐压0.5～0.6电压0.714、磁珠工作电流0.6～0.7瞬态电压0.915、继电器<100mW不降额电阻负载：0.75～0.90电容负载（最大浪涌电流）：0.75～0.90电感负载0.75 0.9 电感额定电流0.4 0.75 电阻额定电流电机负载0.75 0.9 电感额定电流0.2 0.75 电阻额定电流0.1 0.3 灯丝0.5 0.7 水印继电器（VA）线圈释放电压0.9最小～1.1最大温度额定-20振动额定60%16、开关<100mW不降额电阻负载：0.75～0.90电容负载（最大浪涌电流）：0.75～0.90电感负载0.75 0.9 电感额定电流0.4 0.75 电阻额定电流电机负载0.75 0.9 电感额定电流0.2 0.75 电阻额定电流0.1 0.3 灯丝触点额定电压0.5 0.7功率0.5 0.717、电连接器电压0.7 0.8电流0.7 0.85温度Tmax-25 Tmax-2018、晶体温度：最低+10，最高-1019、光学器件光纤光源：峰值输出功率0.5峰值电流0.5结温设法降低光纤：温度：低温+20，高温-20张力：光纤20%拉力，光缆50%拉升值弯曲半径：最小允许值200%光纤连接器：温度：Tmax-25 Tmax-20。
