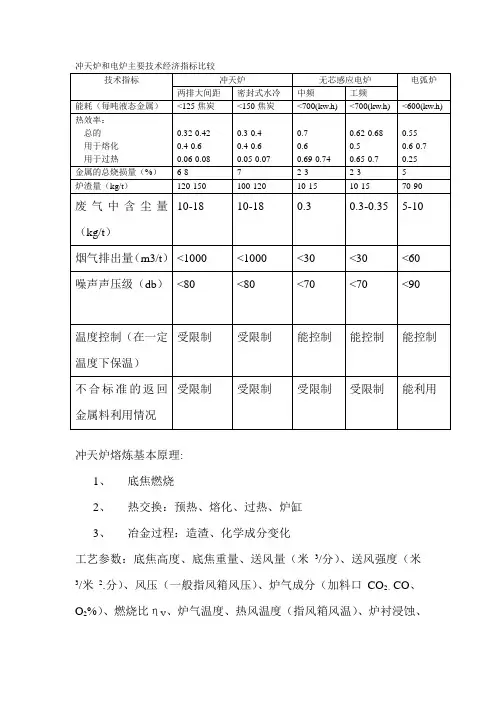

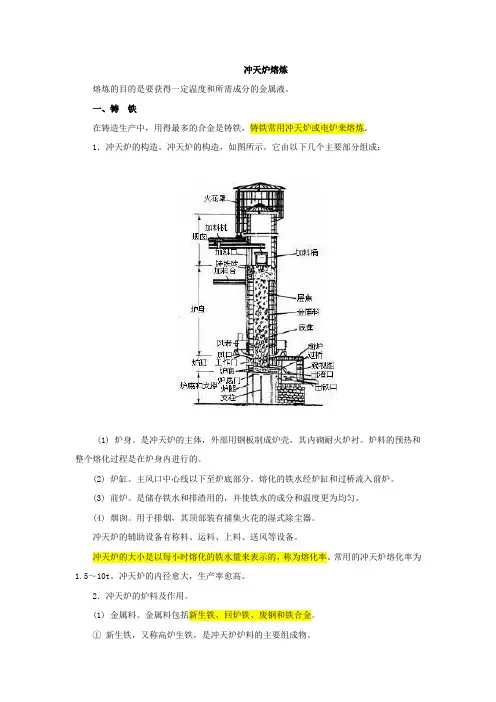

冲天炉熔炼工艺规程1、范围本规程规定了冲天炉熔炼的炉料准备、装炉、炉前控制、质量控制、熔炼球铁、修炉和修包。
本规程适用于冲天炉熔炼灰铸铁和球墨铸铁。
2、炉料准备2.1、焦碳2.1.1焦碳块度：底焦100mm~150mm、层焦大于60mm。
焦碳应分类存放。
2.1.2焦碳的硫分含量小于或等于1.0%，灰分含量小于或等于13.5%，水分含量小于或等于5%。
2.1.3焦碳应存放于棚内，不应受风、雨、雪等侵蚀，不应混有其它物质。
2.2金属材料2.2.1金属炉料的长度不大于熔炉加料口处最小直径的三分之一，重量在25公斤以下。
2.2.2废钢表面应干燥、清洁、无严重锈蚀、无泥砂杂物，不应有密闭容器。
重量在0.10公斤~5公斤、厚度小于1mm的应打包。
2.2.3生铁屑应压块使用，块度约φ155mm×60mm，重约7公斤。
2.2.4加入炉内的硅铁块度应小于70mm，最小不小于20mm，铁合金应避免潮湿。
2.2.5严禁危险物及其它有害物质混入炉料。
2.3孕育剂和球化剂2.3.1硅铁含硅量及球化剂的硅、镁含量应符合标准。
2.3.2硅铁和球化剂应存放在干燥处，防止受潮。
2.3.3硅铁粒度为3mm~8mm，粉状硅铁和粉化球化剂不能使用。
2.4熔剂2.4.1各种熔剂块度20mm~60mm，最大块度不大于80mm。
2.4.2石灰石中氧化钙不低于85%，不应混有泥土、砂石等有害杂质。
2.5耐火砖及点火木材应符合标准规定。
2.5.1耐火砖不应有疏松、裂纹、不合格的不能使用。
2.5.2耐火砖应放在棚内。
2.5.3潮湿木材和刨花不能使用，长度应小于500mm，高和宽应小于200mm。

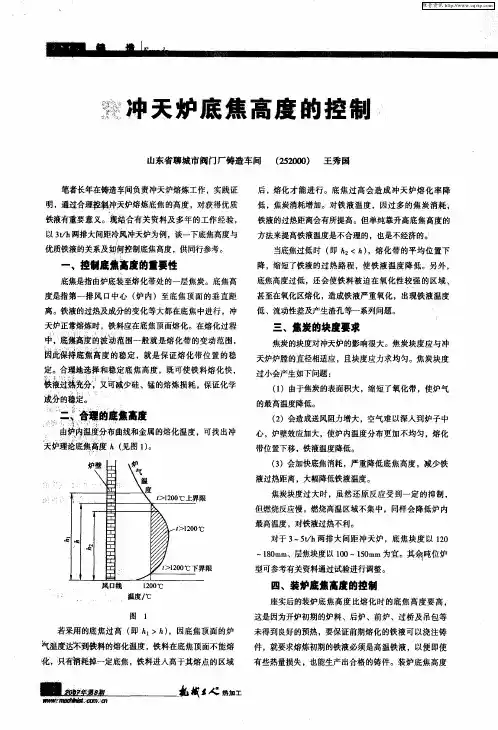

3、装炉3.1炉底、炉壁烘干后，铺上刨花，再装入木材，然后打开风口，点火。

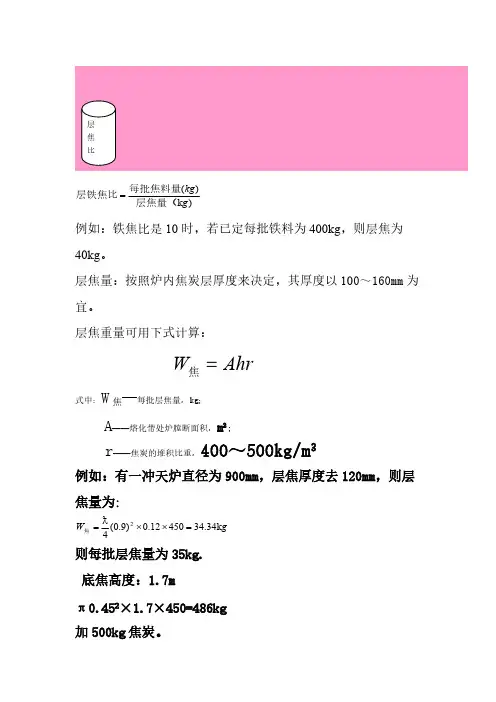

加入底焦总量的40%~60%，，等全部烧着后再加入余下底焦，随后短时鼓风，吹净灰分，趟透过桥，并从风口处观察和测量底焦高度、进行调整。
3.2装料时注意炉料均匀分布，在熔化过程中使炉料料柱与装料口平齐。
