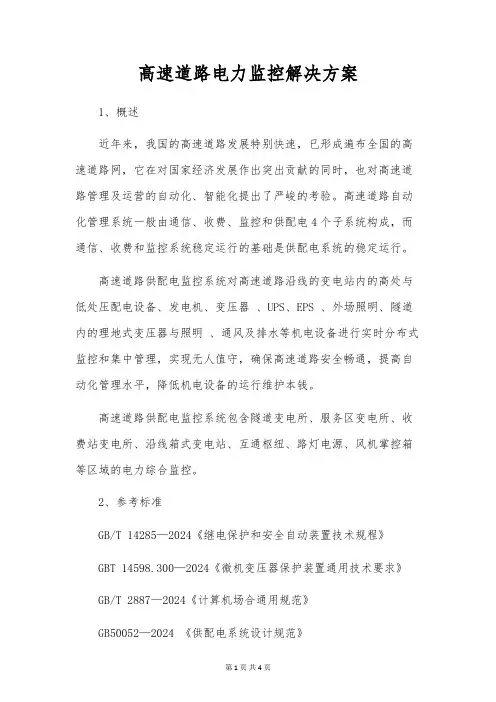

高速道路电力监控解决方案1、概述近年来,我国的高速道路发展特别快速,已形成遍布全国的高速道路网,它在对国家经济发展作出突出贡献的同时,也对高速道路管理及运营的自动化、智能化提出了严峻的考验。
高速道路自动化管理系统一般由通信、收费、监控和供配电4个子系统构成,而通信、收费和监控系统稳定运行的基础是供配电系统的稳定运行。
高速道路供配电监控系统对高速道路沿线的变电站内的高处与低处压配电设备、发电机、变压器、UPS、EPS 、外场照明、隧道内的理地式变压器与照明、通风及排水等机电设备进行实时分布式监控和集中管理,实现无人值守,确保高速道路安全畅通,提高自动化管理水平,降低机电设备的运行维护本钱。
高速道路供配电监控系统包含隧道变电所、服务区变电所、收费站变电所、沿线箱式变电站、互通枢纽、路灯电源、风机掌控箱等区域的电力综合监控。
2、参考标准GB/T 14285—2024《继电保护和安全自动装置技术规程》GBT 14598.300—2024《微机变压器保护装置通用技术要求》GB/T 2887—2024《计算机场合通用规范》GB50052—2024 《供配电系统设计规范》3、配置方案电力监控系统紧要针对收费站变电所、隧道变电所、服务区变电所、箱变。
对高压回路配置微机保护装置及多功能仪表进行保护和监控,对0.4kV出线配置多功能计量仪表,用于测控出线回路电气参数和用能情况。
同时对高速道路中的紧要设备如柴油发电机、无功弥补装置、有源滤波装置、UPS、EPS系统状态进行监测。
介绍配置4、系统结构系统采用分布式结构,微机保护装置、多功能仪表、变压器温控器、直流屏、柴油发电机掌控屏等设备通过RS485总线或者以太网接入智能网关,经过协议转换、数据处理后上传至电力监控系统,实现遥测、遥信、遥控、异常报警等功能。
5、系统功能● 实时监测系统人机界面友好,以配电一次图的形式直观显示配电线路的运行状态,实时监测各回路电压、电流、功率、功率因数、电能等电参数信息,动态监视各配电回路断路器、隔离开关、地刀等合分状态、柴油发电机状态、柴油液位、UPS状态、电池信息等,以及有关故障、告警等信号。
浅谈高速公路隧道(群)供配电监控系统解决方案目前我国的高速公路隧道多在无人山区,人员值守的管理难度比较大,要实时集中管理这些隧道的情况,需通过一些科学智能的监控管理手段来管理。
本文结合某高速公路实际,就高速公路遂道(群)供配电监控系统的需求和解决方案进行了分析阐述。
标签:高速公路隧道供配电监控系统1 背景随着现代化进程的推进,高速公路建设在迅猛发展。
目前国内高速公路隧道日益增多,如不采用先进的监控管理措施,在交通量大、气候恶劣的情况下,极易发生交通事故和交通阻塞。
目前我国的高速公路隧道多在无人山区,人员值守的管理难度比较大,要实时集中管理这些隧道的情况,还需通过一些科学智能的监控管理手段来辅助管理。
高速公路隧道一般会设立隧道配电所对隧道内的照明,交通情况,供配电情况,风机运行情况等进行管理。
为了高速公路正常通车,防范交通安全隐患,需要一整套智能隧道供配电监控系统,对高速公路路段内的多个隧道进行集中监控管理,实时了解各隧道内灯光照明情况,风机运行情况,各配电所内高低压配电情况,发电机组,UPS等智能设备运行情况等,远程智能控制隧道照明系统,风机启停运转控制等。
2 高速公路隧道(群)供配电监控系统建设需求分析实时集中管理高速公路路段内各隧道供配电情况,在高速公路监控管理中心,实时查看各隧道前端站各类信息监测情况,及建立一套完善的自动报警管理平台等。
通过高速公路隧道供配电监控系统设于各隧道前端站点的各类测控保护装置,实时采集高速公路隧道照明通风等供电设备的运行状态,及对进线、出线、高压配电柜断路器等状态的监视,对故障动作信号的采集,将加快对事故的反映和处理速度,缩短故障的停电时间;通过监控中心主站还可以远程遥控相应开关及接触器回路,提高供电及隧道运营的可靠性。
通过对系统各级/段母线电压实时采集,使电压合格率进一步提升,为电气设备稳定运行打下坚实的基础;对电能量及电度的采集可以全面了解系统各负荷及总负荷变化及耗电成本。
高速公路隧道监控系统解决方案随着现代化交通网络的不断发展,高速公路已成为人们最常用的交通工具之一。
然而,在高速公路上行驶的过程中,隧道是一个需要特别关注的区域。
高速公路隧道不仅涉及到车辆的安全行驶,还涉及到很多其他的因素,如隧道内部通风、照明等。
因此,对高速公路隧道进行监控至关重要。
本文将介绍高速公路隧道监控系统的解决方案。
高速公路隧道监控系统的核心是监控设备和软件,包括摄像机、监控主机、监控软件、通信设备等。
在选择监控设备时,需要考虑多方面因素,例如接入网络的带宽、图像传输质量、适应各种光线环境等。
因此,选择高清晰度、防水防尘的摄像机具有重要的意义。
同时,监控主机需要具备高性能的计算和存储能力,确保能够处理大量的视频数据,并将数据存储在数据中心或服务器上。
最终,使用可靠的通信设备确保监控数据的及时传输,以避免数据丢失或影响高速公路隧道的行车安全。
监控软件是高速公路隧道监控系统中最重要的组成部分之一。
监控软件不仅负责处理监控数据,还能够与其他系统集成以实现更广泛的功能。
这些功能包括视频分析、事件通知、灰尘检测、照明控制以及多个厂家的设备管理等。
此外,监控软件还可以实现实时视频流的观看,以及对历史录像的回放和存档。
与传统的监控系统不同,高速公路隧道监控系统的特殊环境要求就在于它需要更高的耐用性和可靠性。
由于隧道环境的险恶性,监控设备需要具备良好的防火和防爆能力。
同时,高速公路隧道监控系统还需要满足防水、防尘、抗震等特殊要求,以确保设备可以长时间稳定、有效地运行。
在实现现代化高速公路隧道监控系统的过程中,必须遵守严格的标准和规范。
例如,在设计和安装系统时,应根据现有的国家和地方法规,采用合适的监控方案,以确保系统的安全性和稳定性。
例如,在工程施工过程中,应根据设计需要,采用合适的技术和材料,以确保系统的安全性和稳定性。
综上所述,高速公路隧道监控系统的解决方案可以通过设备的选择、软件功能的实现、特殊环境下的耐用性和可靠性,以及各种法规和规范的遵守实现。

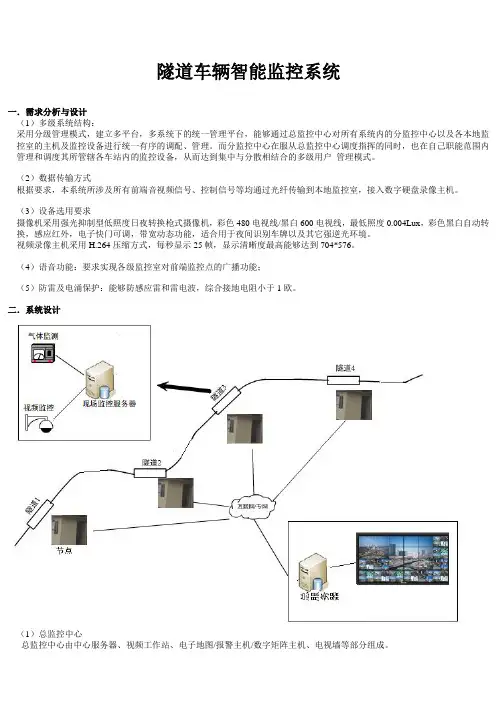

隧道车辆智能监控系统一.需求分析与设计(1)多级系统结构:采用分级管理模式,建立多平台,多系统下的统一管理平台,能够通过总监控中心对所有系统内的分监控中心以及各本地监控室的主机及监控设备进行统一有序的调配、管理。
而分监控中心在服从总监控中心调度指挥的同时,也在自己职能范围内管理和调度其所管辖各车站内的监控设备,从而达到集中与分散相结合的多级用户管理模式。
(2)数据传输方式根据要求,本系统所涉及所有前端音视频信号、控制信号等均通过光纤传输到本地监控室,接入数字硬盘录像主机。
(3)设备选用要求摄像机采用强光抑制型低照度日夜转换枪式摄像机,彩色480电视线/黑白600电视线,最低照度0.004Lux,彩色黑白自动转换,感应红外,电子快门可调,带宽动态功能,适合用于夜间识别车牌以及其它强逆光环境。
视频录像主机采用H.264压缩方式,每秒显示25帧,显示清晰度最高能够达到704*576。
(4)语音功能:要求实现各级监控室对前端监控点的广播功能;(5)防雷及电涌保护:能够防感应雷和雷电波,综合接地电阻小于1欧。
二.系统设计(1)总监控中心总监控中心由中心服务器、视频工作站、电子地图/报警主机/数字矩阵主机、电视墙等部分组成。
(2)本地监控端车站本地监控端包括前端设备和节点监控室设备两部分。
1、前端设备包括:彩转黑日夜两用摄像机、防护罩、云台、解码器、号角扬声器、光端机(发射机)、周边防护设备等。
隧道内百万像素高清摄像机以100 米间距布置,以监视图像的连续性(没有盲区)为基准,隧道内沿一侧隧道壁分别设置低照度日夜型百万像素高清摄像机;在隧道出入口和匝道出入口开阔区域设置一台彩色360 度旋转高清摄像机云台。
2、监控室设备包括:十二路全实时数字硬盘录像主机、光端机(接收机)、广播设备等。
三、系统功能(1)视频监控系统功能:1、监控隧道出入口周围的情况,一旦出入口出现交通事故,进行实时监控并录像报警反馈。
2、隧道入口车辆高度检测3、自动检测道路交通流量4、异常行车状况(行车缓慢、拥堵、逆行、违停)5、路面遗留物检测6、行人穿行检测(2)环境检测系统:1、能见度检测2、通风检测系统3、照明检测系统:(3)报警设备1、交通事件检测器2、隧道内车辆着火,烟雾检测报警。
高速公路隧道监控系统常见问题及解决方案摘要:高速公路隧道监控系统是一个复杂而关键的系统,它涉及到视频监控、照明、火灾报警、气体监测等多个方面。
由于环境复杂、设备多样,常常会遇到各种问题。
需要针对这些常见问题寻找合适的解决方案,以提高监控系统的稳定性和可靠性。
关键词:高速公路隧道;监控系统问题;解决方案引言随着交通运输的发展和城市化进程的加快,高速公路隧道越来越多地成为人们出行的重要通道。
为了确保隧道的安全运营,监控系统在隧道中起着至关重要的作用。
常常会出现一些常见问题,需要及时解决,以保障隧道的正常运行和交通的畅通。
1高速公路隧道监控系统的组成(1)摄像头:用于监视隧道内部的情况,通常安装在隧道入口、出口和其他关键位置。
摄像头可以实时拍摄高清视频,并将其传输到控制中心供监控人员观察。
(2)光学传感器:用于检测隧道内的光照强度,根据光照变化自动调节隧道内的照明设备,以确保良好的能见度。
(3)烟雾探测器:安装在隧道内部,用于检测烟雾浓度。
一旦烟雾超过安全限值,系统会发出警报并通知相关部门。
(4)温度和湿度传感器:用于实时监测隧道的温度和湿度情况,以便及时采取措施来维护隧道的正常运行。
(5)火灾报警系统:隧道内装有火灾报警设备,一旦探测到火焰或烟雾,系统会立即触发警报,并向消防部门发送紧急通知。
(6)紧急呼叫设备:为了应对突发情况,隧道内配备了紧急呼叫设备,供用户在紧急情况下与相关部门联系。
(7)管理控制中心:监控系统的核心部分,负责接收和处理摄像头和传感器传输的数据,并通过监视屏幕向操作人员显示实时隧道情况。
管理控制中心还能对系统进行远程控制和监管。
(8)系统报警装置:如果发生异常情况,如交通堵塞、事故等,监控系统会自动触发报警装置,提醒相关人员及时采取措施。
(9)录像与存储设备:监控系统还配备有录像设备,用于记录隧道内发生的事件。
这些录像可以用于事故调查、交通管理和安全评估等。
2高速公路隧道监控系统常见问题(1)分辨率低:检查摄像头的分辨率设置和配置,确保其设定正确。

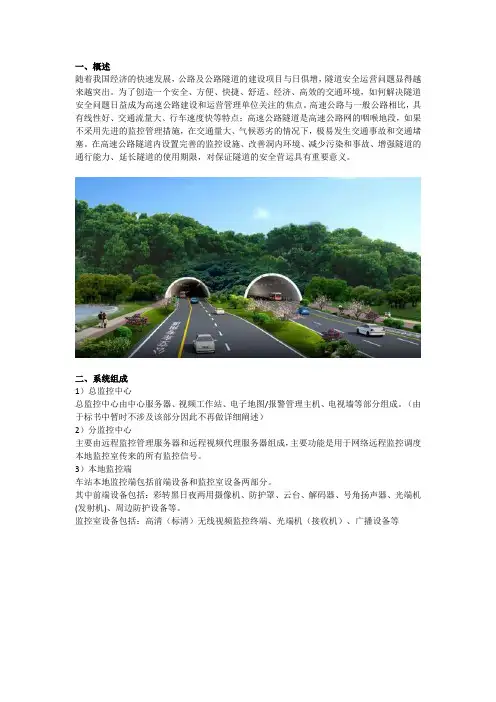

一、概述随着我国经济的快速发展,公路及公路隧道的建设项目与日俱增,隧道安全运营问题显得越来越突出。
为了创造一个安全、方便、快捷、舒适、经济、高效的交通环境,如何解决隧道安全问题日益成为高速公路建设和运营管理单位关注的焦点。
高速公路与一般公路相比,具有线性好、交通流量大、行车速度快等特点;高速公路隧道是高速公路网的咽喉地段,如果不采用先进的监控管理措施,在交通量大、气候恶劣的情况下,极易发生交通事故和交通堵塞。
在高速公路隧道内设置完善的监控设施、改善洞内环境、减少污染和事故、增强隧道的通行能力、延长隧道的使用期限,对保证隧道的安全营运具有重要意义。
二、系统组成1)总监控中心总监控中心由中心服务器、视频工作站、电子地图/报警管理主机、电视墙等部分组成。
(由于标书中暂时不涉及该部分因此不再做详细阐述)2)分监控中心主要由远程监控管理服务器和远程视频代理服务器组成,主要功能是用于网络远程监控调度本地监控室传来的所有监控信号。
3)本地监控端车站本地监控端包括前端设备和监控室设备两部分。
其中前端设备包括:彩转黑日夜两用摄像机、防护罩、云台、解码器、号角扬声器、光端机(发射机)、周边防护设备等。
监控室设备包括:高清(标清)无线视频监控终端、光端机(接收机)、广播设备等数字化监控系统可称之为部分无线视频监控系统解决方案,以对现有的监控系统进行数字化、网络化。
在于丰富监控系统的监控终端,并提供了监控的高安全性。
在现有的监控中心再加上一个分发服务器,从矩阵的输出口把视频源接入到服务器,此时只要服务器有固定的IP地址,就可以实现对现有监控图像的网络分发。
移动式无线视频监控系统利用可移动的视频采集终端,对不同的临时监控需求点作出监控。
可移动的视频采集终端由于监控点不固定,因此,它必须利用无线公网作为监控数据的传输网络,例如CDMA、3G网络。
也正是因为它的监控点不固定,故称为移动式无线视频监控系统。
完整的无线视频监控系统系统可以兼容现有监控系统,同时配备车载监控采集终端,监控中心管理系统,PDA监控终端等等各种设备。
隧道监控系统及经典处理方案隧道是高速公路及都市公路旳重要构成部分,按长度分类,隧道可分为短隧道(L<250 m)、中隧道(250m<L<1000m)、长隧道(1000m<L<3000m)和专长隧道(3000m<L)四类,一般旳,对于长度不不大于1000米旳长隧道和专长隧道,需要监控系统以保证隧道内行车旳安全和畅通。
隧道监控系统重要包括监测设备、报警设备和控制及诱导设备3大类。
一般旳,CCTV 系统、广播系统、报警系统(火灾检测、报警按钮、紧急)是自成系统旳,除此之外,其他设备都通过区域控制器及其通讯网络来实现监控。
一般旳,每条隧道旳监控分为3个层次,上层为当地控制中心,中间为区域控制器,下层为多种检测设备(车辆检测器、能见度检测器、CO浓度检测器、风速风向检测器、亮度检测器、超高车辆检测器等)和控制及诱导设备(车道控制器标志、交通灯、可变情报板、可变限速标志等)。
在这3个层次中,区域控制器是隧道监控系统旳关键,它负责采集现场设备旳信息,处理后传给当地控制中心,而当地控制中心旳控制命令则发给区域控制器,再由区域控制器直接控制对应设备。
因此区域控制器应是高度可靠旳。
目前多使用PLC(Programmable Logic Controller,可编程逻辑控制器)作为区域控制器旳关键控制部分,PLC设计用于对稳定性、实时性有极高规定旳工业现场控制领域,对于环境有很强旳适应能力,故而可以很好旳用于隧道监控现场。
隧道监控系统中旳此外一种重要构成部分就是通讯网络。
伴随距离超过1000m旳隧道越来越多,单个隧道内区域控制器旳数量越来越多,同步,为了保证隧道旳通风、照明及交通诱导设备旳对旳运行,各区域控制器之间旳有关性也越来越强,因此,监控系统对通讯网络提出了更高旳规定,通讯网络不仅要具有较高旳通讯速率以保证大量数据旳有效传播,还必须具有容错旳能力以提高通讯旳可靠性,即网络上出现故障时可以实现自恢复,同步,构成通讯网络旳设备必须满足工业级规定,以适应隧道内苛刻旳工作环境。
隧道监控解决方案
隧道监控解决方案可以包括以下几个方面:
1. 视频监控系统:安装摄像头和监控设备,覆盖隧道的各个区域,并连接到监控中心。
可以选择高清摄像头,以确保清晰可见的监控画面。
监控中心可以实时查看视频,并记录保存以供后期查看。
2. 火灾报警系统:安装火灾报警器和烟雾探测器,及时发现隧道内的火灾风险,并发出警报。
同时,可以与监控中心相连,以便及时进行处理。
3. 气体检测系统:安装气体检测器,监测隧道内的可燃气体和有毒气体,如一氧化碳和二氧化硫等。
当气体超过安全限值时,系统会发出警报,并通知相关人员进行处理。
4. 交通管理系统:安装交通信号灯和车辆识别设备,监测并控制隧道内的车辆流量。
该系统可以帮助管理交通,并保证车辆通行的安全。
5. 应急通信系统:安装紧急电话和警报装置,以便人员在紧急情况下进行紧急通信和求救。
总结起来,隧道监控解决方案主要包括视频监控、火灾报警、气体检测、交通管理和应急通信等系统,通过这些系统的联动与配合,可以实现对隧道的全方位监控和管理,确保隧道内的安全。
隧道监控解决方案
隧道监控解决方案一般包括以下几个方面的内容:
1. 监控摄像头:在隧道内部设置高清摄像头,覆盖隧道入口、出口以及重点区域,可以实时监控车辆、人员和设备情况。
2. 视频分析系统:通过图像识别和算法技术,对监控摄像头拍摄的视频进行实时分析,提取出异常事件,如超速行驶、闯红灯、行人横穿等,实现智能监控和报警功能。
3. 火灾监测系统:设置烟雾、温度和火焰探测器,监测隧道内部是否有火灾发生,并及时报警,以便采取紧急救援措施。
4. 气体监测系统:安装氧气、一氧化碳、二氧化碳等气体监测仪,实时监测隧道内气体浓度,一旦超过安全范围,及时报警,避免发生中毒事故。
5. 紧急电话报警系统:设置紧急电话按钮,方便车辆驾驶员和行人在紧急情况下快速报警并获取救援。
6. 可视化监控系统:通过大屏幕、监控中心等设备,实时显示监控
摄像头拍摄的视频,并提供录像回放和数据存储功能,方便管理人
员查阅和分析。
7. 远程监控与管理:通过网络连接,将隧道监控系统与管理中心相连,可以远程实时监控隧道情况,并对监控设备进行远程管理和控制。
综上所述,隧道监控解决方案可以综合运用摄像头、视频分析系统、火灾监测系统、气体监测系统、紧急电话报警系统、可视化监控系
统和远程监控与管理等技术手段,实现对隧道的全方位监控和管理,提高运行安全性和管理效率。
隧道监控解决方案通常包括以下几个方面的内容:
1. 视频监控系统:
-在隧道内设置摄像头,全方位监控隧道内的交通状况和安全情况。
-采用高清晰度摄像头和夜视摄像头,确保在各种光线条件下都能获取清晰的影像。
-配备视频分析软件,能够进行车辆识别、事故检测、烟雾检测等功能。
2. 照明系统:
-隧道内部的照明系统需要保证充足的光照,以确保司机能够清晰看到道路和标识。
-照明系统应具备远程监测和故障报警功能,确保隧道内部的照明一直处于良好状态。
3. 空气质量监测:
-安装空气质量监测设备,监测隧道内的CO、CO2、NOx等有害气体的浓度,确保车辆和乘客的健康安全。
4. 火灾预警系统:
-安装烟雾探测器和火灾报警器,一旦发生火灾或烟雾,系统能
够及时报警并触发应急响应措施。
5. 通风系统:
-隧道内安装通风设备,保证空气流通,排除尾气和污染物,确保隧道内空气新鲜。
6. 数据采集与监控中心:
-将各种监测设备采集的数据汇总至监控中心,实现对隧道各项指标的集中监控和管理。
7. 应急救援设备:
-配备紧急电话、灭火器等应急救援设备,以便在紧急情况下进行救援和报警。
以上是隧道监控解决方案的一般内容,针对不同的隧道类型和用途,还可以根据实际需求进行定制化设计。
隧道监控解决方案的实施需要考虑到技术成熟性、可靠性和合规性,同时也需要符合相关的法规标准和安全要求。
高速公路隧道监控系统解决方案随着现代交通的发展,高速公路已成为人们出行的首选方式,然而众所周知,高速公路隧道是交通安全的薄弱环节之一。
为此,建设高速公路隧道监控系统成为了保障隧道交通安全的一项重要任务。
高速公路隧道监控系统主要包括视频监控、气象监测、火灾报警、智能控制等方面。
其中视频监控作为重中之重,具有监视隧道内部情况、提高路政管理效率、预防或解决夜间交通事故、协助警方现场侦查等多种功能。
针对高速公路隧道监控系统,我们研发出以下解决方案:第一,系统整合方案。
针对高速公路隧道监控系统内涵丰富、设备众多、管理繁琐的难点,我们提出了“整合方案”。
即在系统集成后同时安装监控屏幕、录像机、报警器等,分别设定不同的操作权限,实现便捷高效的管理。
第二,防水保护方案。
隧道是一个湿润度较高的环境,水气、水滴、积水等都会对监控设备造成伤害。
考虑到这一点,我们针对监控设备的选型和设备在隧道内部的最佳位置进行了多重防水保护措施,防水能力达到IP67级别。
第三,增强设备故障自检方案。
为确保隧道监控系统稳定、可靠地运行,我们特别引入智能管理系统,出现设备故障时,系统会自动发出报警信息,屏幕会弹出故障位置信息和相应处理方案。
第四,气象监测方案。
针对高速公路隧道天气变化多端的特点,我们对系统进行升级,提高了气象监测传感器的灵敏度和数据传输速度,以便更快、更准确地掌握隧道天气情况,及时预警和应对。
第五,大数据监管方案。
高速公路隧道监控系统监测数据涉及到车辆通过数、车速、车流量、事故数量等众多数据,考虑到这些监测数据,我们建立了强大的数据统计、分析平台,通过对数据分析,我们得出合理的管理政策,有效降低了交通事故的发生率。
综上所述,高速公路隧道监控系统是实现隧道交通安全保障的一项重要手段。
我们提出的上述方案能够有效地提高隧道交通保障系统的整体效率和安全性,有助于提升人们对高速公路隧道交通安全的信心。
公路隧道监控系统解决方案近二十年来,随着我国公路交通事业飞速发展,公路的等级不断提高,通车里程逐年攀升,公路建设已成为拉动国民经济增长的支柱产业和带动地方经济发展的龙头。
在山岭和丘陵地区乃至越江过河的公路建设中,隧道方案以能缩短行车里程,提高线型标准、保障运营安全,保护生态环境等优点,得到普遍应用,并且越修越长,规模越来越大。
许多特长隧道、大跨度扁平隧道、双层隧道、沉管隧道、盾构隧道、高海拔隧道、寒区隧道相继建成。
在坚持可持续发展,切实保护生态环境和有限的土地资源的战略指导下,长大隧道的建设必然任务越来越重,技术要求越来越高。
公路隧道是公路上的特殊路段,空间环境狭窄、光线变化大、视野不清,存在潜在的交通事故危险。
特别是发生火灾等紧急事件时,交通输导和救援工作与普通路段大不一样,而且二次事故产生的后果远比原发性事故严重得多,因此长隧道内的安全保障是公路隧道建设和运营要特别关注的问题。
公路隧道在使用过程中,会因为汽车尾气排放并且不易散发而导致隧道内空气质量恶化。
公路隧道运营过程中的能耗(照明和通风)远高于一般道路的运营能耗。
为了使隧道能安全、环保、高效、经济运行。
隧道监控系统是长隧道的安全保障必不可少的,也是保证隧道交通畅通与环保必须的工程设施。
公路长隧道监控系统的建设一般包括隧道监控室、隧道变电所、隧道内现场设备、将这些设备和中控室联系起来的信息传输网络、以及使这些设备和谐准确运转的控制软件。
按功能区分,隧道监控系统可分为以下部分,具体的工程实施可能根据具体情况有些小变动:1. 隧道火灾报警子系统火灾报警子系统用于隧道内发生火灾时,发出紧急信号,迅速通告隧道监控站,请求灭火、救援等活动。
报警方式有:手动报警按钮和火灾自动探测器两种。
手动报警按钮方面,在隧道内一般按每50米一套设置手动报警按钮。
火灾自动探测器方面,可选择双波长火灾自动探测器或分布式光纤感温自动探测器,若采用前者,则在隧道内按每50米一套设置,与手动报警按钮设在一个综合盘内;若选用后者,则在隧道内顶部敷设感温火灾探测光缆。
高速公路供电监控解决方案
有一个高速公路机房项目需要对供电系统进行监控,有没有解决方案。
随着我国经济的不断发展,互联网技术的不断进步,我国的物流行业也有了蓬勃的发展,其中交通道路就扮演着至关重要的角色。
为了保障物流运输的稳定,高速公路等场所也就变得越来越重要。
高速公路的顺利通行,离不开供电系统的正常运行。
因此,对高速公路的供电系统进行监控显得尤为重要。
那么,高速公路供电监控解决方案怎么实现?在回答这个问题之前,我们首先需要明确的是,高速公路供电系统需要监控的对象都有哪些。
通常情况下,为了保障高速公路机房的正常运行,需要对动力系统进行重点监测,其中就包括对机房内的市电输入、配电开关、ups、蓄电池组等动力设备进行检测。
同时,为了保障机房内各设备的正常运转,还需要对机房内的温湿度、漏水、空调等设备进行检测。
此外,安全因素也是机房监控的一个层面,即需要对机房内的门禁、非法侵入等进行监控。
了解了上述相关信息后,就更理解这套系统是如何运转的了:
1、在机房内安置各种需要监测的传感器、设备,如漏水检测器、门禁等,将这些设备连接到我们的监控主机上,由监控主机采集各设备的运行状态和参数信息
2、当机房中有设备处于异常状态时,就会通过短信、语音电话、声光报警器等形式,向管理者发送告警通知
3、同时,监控主机还能将采集到的信息,通过网络传输到云平台上,用户只需要通过登录云平台,就能实时监测机房的运行状态,实现远程监控
4、此外,当有多个机房需要进行监控时,用户也可以通过我们的云平台,对多个机房进行监控,完成对机房的集中管理。
浅谈高速公路隧道(群)供配电监控系统解决方案
关键词:高速公路隧道供配电监控系统
1 背景
随着现代化进程的推进,高速公路建设在迅猛发展。
目前国内高速公路隧道日益增多,如不采用先进的监控管理措施,在交通量大、气候恶劣的情况下,极易发生交通事故和交通阻塞。
目前我国的高速公路隧道多在无人山区,人员值守的管理难度比较大,要实时集中管理这些隧道的情况,还需通过一些科学智能的监控管理手段来辅助管理。
高速公路隧道一般会设立隧道配电所对隧道内的照明,交通情况,供配电情况,风机运行情况等进行管理。
为了高速公路正常通车,防范交通安全隐患,需要一整套智能隧道供配电监控系统,对高速公路路段内的多个隧道进行集中监控管理,实时了解各隧道内灯光照明情况,风机运行情况,各配电所内高低压配电情况,发电机组,ups等智能设备运行情况等,远程智能控制隧道照明系统,风机启停运转控制等。
2 高速公路隧道(群)供配电监控系统建设需求分析
实时集中管理高速公路路段内各隧道供配电情况,在高速公路监控管理中心,实时查看各隧道前端站各类信息监测情况,及建立一套完善的自动报警管理平台等。
通过高速公路隧道供配电监控系统设于各隧道前端站点的各类测控保护装置,实时采集高速公路隧道照明通风等供电设备的运行状态,及对进线、出线、高压配电柜断路器等状态的监视,对故障动作信号的采集,将加快对事故的反映
和处理速度,缩短故障的停电时间;通过监控中心主站还可以远程遥控相应开关及接触器回路,提高供电及隧道运营的可靠性。
通过对系统各级/段母线电压实时采集,使电压合格率进一步提升,为电气设备稳定运行打下坚实的基础;对电能量及电度的采集可以全面了解系统各负荷及总负荷变化及耗电成本。
3 系统总体设计
3.1 系统三层构架。
我们详细分析目前高速公路隧道供配电监控系统的需求,本系统采用三层结构进行架构。
主要为隧道监控管理中心主站,各遂道配电房本地管理站及各隧道前端测控装置等。
第一层:隧道管理中心主站层。
主要由服务器、前台管理系统、后台数据库及报警系统组成。
全局管理本路段内所有隧道供配电监控系统。
第二层:各区域隧道配电所本地管理站。
为了更好地管理上百公里路段内各遂道的整体对象,我们提出区域的概念,本地管理站管理本地配电房内供配电监控系统。
第三层:各隧道前端各类测控装置。
主要包括安装于各隧道配电房内各类监控主机,智能设备监控器及各类配电测控模块等。
第一层与第二层通过主干光纤以太网结合一体,第二层与第三层通过区域内部tcp/ip协议网络为传输通道,与整个系统结合成一体。
根据以上系统的架构及本系统技术要求特点,我们确定按照以下的设计思路进行系统的建设:针对于隧道供配电监控的实际状况和
具体需求,采用tcp/ip协议,用高速公路光纤ip网络为传输通道,集中构建高性能、安全可靠的网络监控系统。
在各个隧道配电所监测现场使用网络监控主机及各类测控模块对各系统进行监控,监控主机基于ip网络进行数据传输,使用现场总线采集控制技术,可以与32个测控模块连接,实现对供配电系统的电压、电流、开关及刀闸、智能电源的监控。
在各隧道配电所设立本地调度管理中心,在高速公路监控中心建立供配电监控系统的调度监控中心。
(如下图)
3.2 高品质高性能光纤以太网平台。
从系统架构可以看出,第一层与第二层才是真正的远程,是电力监控最为核心的部分。
主干光纤网及光纤网络交换机构建的平台应满足:①网络稳定。
②不失数据包。
③数据传输的速率。
④提供网管监控维护。
⑤适应电力监控数据传输的特点。
3.3 强化中间层主机的控制功能。
加将时序控制/光照度自动控制/风机自动控制/参数远程设置等功能,结合第三层的测控装置,实现九成以上的控制功能由外场自动化子系统完成。
3.4 选择具备行业特点的综合测控装置。
高速公路遂道(群)供配电测控装置的功能是:①采集电流,电压;②采集空开/接触器位置,其它状态信号;③对电操开关及接触器的控制;④简捷明了的led及汉显人机界面;⑤通讯;⑥利用电流电压计算出进线的有功电度量,为成本/线损变损分析提供支持;⑦时序自控;⑧节能器主路旁路启动运行自控;⑨失电后保持来电后自动恢复继电器输
出。
3.5 外光内铠缆的隧道数据通讯。
洞内短距离通信以铠装双绞屏蔽线为通信物理介质,出隧道洞口长距离通信以铠装光缆为通信物理介质。
4 系统主要实现功能
4.1 “遥测”是指通过系统网络监控主机、rs485测控模块以及组态软件实现对隧道内照明情况和风机运行情况的实时检测;配电所内各高低压重要回路的电量采集,即电流、电压、有功功率、无功功率、视在功率、有功电度、无功电度、视在电度、功率因数、频率等;配电各类智能设备的运行状态的实时检测,如ats、ups 和发电机等。
4.2 “遥信”是指通过系统网络监控主机、rs485测控模块以及组态软件实现配电所中所有开关量的采集,如断路器的分合闸、电机储能状态、变压器风机运行状态、断路器故障信号、事故跳闸信号、综合保护器的故障类型等开关量。
4.3 “遥控”是指通过系统网络监控主机、rs485测控模块以及组态软件实现照明系统开关的远程控制;风机正反转远程控制;带有电动操作机构的框架式断路器和分励脱扣的塑壳断路器以及接触器等远程控制功能。
4.4 网络监控中心系统可以根据系统组态画面、实时采集数据列表以及历史数据库来分析每个回路的实际用电量,同时记录回路的名称、站号以及用电量情况等。
及时、准确地知道各用电回路的情
况,同时也给变配电的安全保障、经济运行、负荷分析、经济核算、合理调度及故障及时处理等现代化管理提供了保障。
4.5 本系统可以对潜在的事故进行预报警,同时实现各种电量的越限报警,便于及时处理以避免事故或隐患的出现,减少损失。
供配电系统出现异常时,可以及时了解到有关故障信息(故障原因、性质、地点及发生时间),来指导维修,减少故障的处理时间及停电时间。
5 结束语
本系统可监控用户网络内所有遂道配电所,对隧道内的照明系统、风机系统、配电所内的高低压配电系统、配电各类智能设备等实时监控管理。
适用于网络规模大,用户数量多,监控类型多,分布较广的用户使用。
实现对整个高速公路系统内隧道供配电系统等状态信息实时监控及集中统一管理。
真正做到隧道供配电监控系统管理的实时化,智能化、网络化;使用户实现方便,安全,可靠,准确,无人值守的隧道实时监控管理。
参考文献:
[1]严绍洋,吴爱景.谈电力监控系统在高速公路中的应用[j].华东公路,2007(5).
[2]庞叶净.浅析供配电设计及电力监控[j].中国科技博览,2010(21).
[3]佟为明,陈培友,刘勇.以太网在工业领域的应用[j].电气应用.2005,24(10).。
