挡土墙验算

第一章挡土墙设计与验算（手算）1.设计资料1.1 地质情况：地表下1 m内为亚粘土层，容重γd=18kN/m3，内摩擦角ϕd=23º ,摩擦系数f d =0.5 ； 1m以下为岩层，允许承载力[σd] =700kPa，此岩层基底摩擦系数取 f d =0.61.2 墙背填料选择就地开挖的碎石作墙背填料，容重γt=19kN/m 3 ,内摩阻角ϕt=43°，墙背摩擦角δt=21.51.3 墙体材料采用M7.5砂浆40号片石通缝砌体，砌体容重γqr=25kN/m3,砌体摩擦系数f q =0.45 , 允许偏心距[e q] =0.25B ,允许压应力[σqa] =1200kPa，允许剪应力[τqj] =90kPa，允许拉应力[τql]=90kPa，允许弯拉应力[τqwl]=140kPa 2.技术要求2.1 设计荷载：公路Ⅰ级2.2 分项系数：Ⅰ类荷载组合，重力γG=1.2 ，主动土压力γQ1=1.42.3 抗不均匀沉降要求：基地合力偏心距[e]≤1/5B3.挡土墙选择根据平面布置图，K2+040～K2+100为密集居民区，为收缩坡角，避免多占用地，同时考虑减小墙高，因此布置仰斜式路堤挡土墙。

K2+080处断面边坡最高，故以此为典型断面布置挡土墙4.基础与断面的设计1、换算荷载土层高h当m 2≤H 时，aKP q 0.20=；当m H 10≥时，aKP q 10=由直线内插法得：H=9m 时，()aKP q 25.1162102102020=-⨯⎪⎭⎫ ⎝⎛---=换算均布土层厚度：m qh 25.1925.110===γ2、断面尺寸的拟订根据《路基路面工程》（第三版）关于尺寸的设计要求，如下图拟订断面，将墙基埋置于岩层上，深度为1.5m ,α=14°：5.挡土墙稳定性验算（参照《路基路面工程》（第三版））5.1 主动土压力计算：⑴ 破裂角θ试算假设破裂面交于荷载内，由主动土压力计算公式有：=++=δαϕψ50.5°42.0)2()()22()(2000=+++++-++=h a H a H tg h a H H d b h ab A α破裂角θ有，72.0))((=+++-= A tg tg ctg tg tg ψψϕψθ 解得，θ=35.8° 验算破裂面位置：破裂面堤顶距墙踵 =+θtg a H )(9.45m荷载外侧（近路肩）边缘距墙踵 21.9=-+αHtg d b m 荷载内侧（近中线）边缘距墙踵 +-+αHtg d b b0 =14.71m 所以，9.21m<9.45m<14.71m 故破裂面交于荷载内侧，与假设相符 （2）主动土压力系数K 和1K 求解09.0)()sin()cos(=+++=αθϕθϕθtg tg K 06.11=+=αθtg tg dh 40.72=+-=αθθtg tg atg b h54.04.706.19314=--=--=h h H h55.12)21(2124031=+-+=H h h H h H aK（3）求主动土压力aE 及aE 对墙趾力臂ZKNKK a 88.10955.109.09192121212=⨯⨯⨯⨯=H =E γ、 KN E a x 94.108)cos(=+E =δαKNE a y 34.14)sin(=+E =δαm K H H h h h h H a H Z y 0.33)23()(31244023=-+-+=mb tg Z B Z y x 6.21=+-=α （b1=0.6m 为墙趾加宽）5.2 墙自重W 及W 到墙趾力臂ZW （1）墙身W1及ZW1W1 = V γqr = (H-h1) B ☓ 25 = 253.13KNZW1 = h1tg α + b1 + 0.5B + 0.5(H-h1)tg α = 2.46m （2）墙基W2及ZW2W2 = V γqr = (B+b1)h1 ☓ 25 = 41.63KN ZW2 = 0.5(B+b1) + 0.5h1tg α = 1.04m 5.3 抗滑稳定性验算；为增强抗滑稳定性，基底做成 0.2:1 向内倾斜，W=W1+W2 =294.76KNKNE x 94.108= ,KNE y 34.14= , α0=11.3°， f =0.6()xQ y Q W W E ≥+E +101tan 9.09.0γαμγ(4.11=Q γⅠ组合） ，代入解得左边=224.22>152.52 故，抗滑稳定性符合要求 5.4 抗倾覆稳定性验算：W1=253.13KN ，ZW1=2.46m ，W2=41.63 KN ，ZW2=1.04 m ，EX=108.94KN EY=14.34KN ，ZX=2.6m ，Zy=3.0m()0)(9.012211>Z E -Z E ++Z Y x X y W W Q Z W W γ(4.11=Q γⅠ组合） ，代入解得左边=194.05>0故，抗倾覆稳定性符合要求 5.5 偏心距验算基底宽B2=1.8m)(()()[]36.0512.002.506Z E -4.12.19.04.12.1220YX 2211010121===++-=+++-==Be Z E Z W Z W Sin E Cos E W M M B N M e X Y W W X Q Y Q G E G <αγαγγ故，基底偏心距符合要求 5.6 基底应力验算3.0612.02==B e <,()02.506in os 01011=++=αγαγγS E C E W N X Q Y Q G()⎥⎦⎤⎢⎣⎡±=±=8.112.0618.102.506)61(2212,1B e B N σ=168.67～393.57KPa ＜1.2[σd] =840KPa 故，基底应力符合要求 5.7 截面强度验算：取墙身底所在截面验算，B1=1.25m e0=0.12m 截面偏心距验算Z1W1=ZW-h1tg α-b1=1.63m ,Z1x=Zx-B1=2.0m , Z1y=Zy-h1=2.1m[]25.0517.0-221y 1111111111111===+-+-=-=Be E W Z E Z E Z W B Z B e yX X Y W N <故，截面偏心距符合要求 截面抗压强度验算)(()748.48534.144.113.2532.15.1110=⨯+⨯=+=Q Q G G J N N N γγγ()()9.0121256121081=+-=B e B e K αKK J A N γσα/a ≤4.58431.2/120025.19.0/a =⨯⨯= K K A γσα所以有， NJ=485.748<K K A γσα/a故，截面抗压强度符合要求 截面稳定性验算KK K J A N γσαψ/a ≤()[]69.0)/(161311210=+-+=B e S S S K ββαψβs=2H1/B1=12.96 αs =0.0025.931/a =K K K A γσαψ所以有， NJ=485.748<KK K A γσαψ/a 故，截面稳定性符合要求 截面抗剪验算)(qY K J J J f E W A Q 11/++≤γσ()86.12434.1413.25345.025/90/11t=+⨯+⨯=+B N f A K J J γσ94.1081==X J E Q )(qY K J J f E W A 11/++γσ<故，截面抗剪强度符合要求。

挡土墙抗倾覆稳定性验算例题假设挡土墙的高度为6米,墙后填土的重度为18kN/m³,填土面与墙面摩擦角为30度,水平地震分析加速度为0.15g,垂直地震分析加速度为0.1g。

现在来计算挡土墙的抗倾覆稳定性。

步骤如下：1.计算填土的横向作用力填土的横向作用力 = 填土重度 x 墙高 x 墙宽= 18 kN/m³ x 6m x 1m= 108 kN/m2.计算填土与墙面之间的摩擦力填土与墙面之间的摩擦力 = 填土的横向作用力 x 摩擦系数= 108kN/m x tan(30度)= 62.4 kN/m3.计算水平方向的地震作用力水平方向的地震作用力 = 0.15g x 1g x 填土重度 x 墙高 x 墙宽= 0.15 x 1 x 18 kN/m³ x 6m x 1m= 16.2 kN/m4.计算垂直方向的地震作用力垂直方向的地震作用力 = 0.1g x 1g x 填土重度 x 墙高 x 墙宽= 0.1 x 1 x 18 kN/m³ x 6m x 1m= 10.8 kN/m5.计算倾覆力矩倾覆力矩 = 填土的横向作用力 x 墙高/2 + 填土与墙面之间的摩擦力 x 墙高/3+ 水平方向的地震作用力 x 墙高/3 + 垂直方向的地震作用力 x 墙高/3 = 108 kN/m × 6m/2 + 62.4 kN/m × 6m/3 + 16.2 kN/m × 6m/3 + 10.8 kN/m × 6m/3= 876.6 kN·m6.计算抗倾覆稳定系数抗倾覆稳定系数 = 倾覆力矩 / 抵抗倾覆力矩= 倾覆力矩 / (填土的横向作用力 x 墙高/2)= 876.6 kN·m / (108 kN/m × 6m/2)= 2.04因此,挡土墙的抗倾覆稳定系数为2.04,满足抗倾覆的要求。

挡土墙稳定性验算在各类土木工程建设中，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止土体变形失稳。

为了确保挡土墙在使用过程中的安全性和可靠性，进行稳定性验算是至关重要的环节。

挡土墙稳定性验算的目的，简单来说，就是判断挡土墙在各种可能的荷载作用下，是否能够保持稳定，不发生滑动、倾覆或地基承载力不足等破坏现象。

这就好比我们要确保一座房子在风雨中不会倒塌一样，需要对其结构的稳定性进行仔细的分析和计算。

在进行稳定性验算之前，我们首先要了解挡土墙所承受的荷载。

这些荷载主要包括土压力、墙身自重、墙顶荷载等。

土压力是其中最为关键的荷载，它的大小和分布形式取决于填土的性质、墙的高度和形状等因素。

对于土压力的计算，常用的方法有库仑土压力理论和朗肯土压力理论。

库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论则适用于墙背垂直光滑、填土表面水平的情况。

在实际工程中，需要根据具体情况选择合适的土压力计算方法。

接下来，我们来看看挡土墙稳定性验算的主要内容。

滑动稳定性验算就是其中之一。

它主要是检查挡土墙在水平方向上是否会因为土压力等水平荷载的作用而发生滑动。

计算时，需要考虑墙底与地基之间的摩擦力以及墙后土体的抗滑力，将其与土压力等水平推力进行比较。

如果抗滑力大于水平推力，那么挡土墙在滑动方面就是稳定的；反之，则不稳定，需要采取相应的加固措施，比如增加墙底宽度、设置防滑键等。

除了滑动稳定性，倾覆稳定性验算也不容忽视。

这是为了防止挡土墙绕墙趾发生倾覆破坏。

在计算时，需要分别计算出作用在挡土墙上的所有竖向力和水平力对墙趾产生的力矩。

如果抗倾覆力矩大于倾覆力矩，那么挡土墙在倾覆方面就是稳定的；否则，就需要调整挡土墙的尺寸或者采取其他措施来增加抗倾覆能力，比如增加墙身重量、降低墙高、改变墙背坡度等。

此外，地基承载力验算也是必不可少的。

因为如果地基不能承受挡土墙传来的压力，就会发生不均匀沉降甚至地基破坏，从而影响挡土墙的稳定性。

挡土墙的设计与验算(全文)文档一：正文：一、挡土墙的设计与验算1.1 挡土墙的概述挡土墙是一种用于固定土壤、抵抗土壤水平力和保护土壤稳定性的结构物。

它通常由混凝土、钢筋等材料构建而成，具有一定的高度和厚度，并按照一定的设计规范进行设计。

1.2 挡土墙的分类挡土墙可以根据材料的不同进行分类，常见的挡土墙类型包括重力式挡土墙、加筋土挡墙、悬臂式挡土墙等。

根据挡土墙的用途不同，还可以将其分为挡土墙、导堤墙、防波堤墙等。

1.3 挡土墙的设计原则挡土墙的设计应符合以下原则：（1）满足土壤水平力和地震力的要求；（2）满足挡土墙的稳定性和强度要求；（3）满足挡土墙的变形要求；（4）考虑挡土墙与周围环境的协调性。

1.4 挡土墙的设计流程挡土墙的设计流程包括以下步骤：（1）确定设计参数，包括土壤类型、土壤的摩擦角、土壤的内摩擦角、土壤的饱和度等；（2）进行土壤抗剪强度的计算；（3）根据土壤的性质和设计要求，确定挡土墙的类型和尺寸；（4）进行挡土墙的受力分析，计算挡土墙的稳定性；（5）根据挡土墙的受力情况，设计挡土墙的结构和加筋方式；（6）进行挡土墙的验算，确定挡土墙的稳定性和安全性。

1.5 挡土墙的验算挡土墙的验算应满足以下要求：（1）挡土墙的稳定性要符合设计要求；（2）挡土墙的结构要满足强度要求；（3）挡土墙的变形要符合设计要求；（4）挡土墙的安全系数要满足设计要求。

附件：挡土墙的设计流程图法律名词及注释：1. 挡土墙：结构用于抵抗土壤水平力和保护土壤稳定性的墙体。

2. 加筋土挡墙：在土壤中加入钢筋或网格布等强化材料的挡土墙。

3. 悬臂式挡土墙：以一端支撑为主的挡土墙，常用钢结构。

4. 土壤抗剪强度：土壤抵抗剪切破坏的能力。

5. 受力分析：对挡土墙所受到的荷载进行计算和分析。

6. 安全系数：挡土墙强度与荷载之比，用于反映挡土墙的安全性。

文档二：正文：一、土壤中挡土墙的设计与验算方法1.1 挡土墙的定义与分类挡土墙是用于固定土壤、保护土质和抵抗水平力的一种工程结构。

挡土墙稳定性验算doc文档全文预览（一）引言概述：挡土墙是一种常用的土木结构，用于抵抗土壤的侧向压力，并保持土壤的稳定。

为保证挡土墙的设计和施工安全可靠，稳定性验算是必不可少的步骤。

本文将以挡土墙稳定性验算为主题，从土壤力学原理出发，分析挡土墙在水平和垂直力作用下的稳定性，并介绍相应的验算方法。

正文内容：一、土壤力学原理1. 应力与应变关系2. 土壤强度特性3. 侧向土压力分布理论二、挡土墙在水平力作用下的稳定性验算1. 水平力的作用机理分析2. 挡土墙的抗滑稳定性验算3. 挡土墙的抗倾覆稳定性验算4. 挡土墙的抗翻转稳定性验算5. 挡土墙的水平位移控制三、挡土墙在垂直力作用下的稳定性验算1. 垂直载荷的作用机理分析2. 挡土墙的抗沉陷稳定性验算3. 挡土墙的抗浮起稳定性验算4. 挡土墙的抗渗稳定性验算5. 挡土墙的变形控制四、挡土墙的材料选择和施工要求1. 挡土墙的材料选择要点2. 挡土墙的基础设计要求3. 挡土墙的结构设计要求4. 挡土墙的施工方法介绍5. 挡土墙的监测与维护五、实例分析与案例分享1. 挡土墙稳定性验算实例分析2. 挡土墙稳定性验算的典型案例分享3. 挡土墙稳定性验算的工程应用案例总结：通过对挡土墙的稳定性验算进行详细讨论和分析，我们可以更全面地了解挡土墙的设计和施工要求。

合理的稳定性验算可以确保挡土墙在运行过程中的安全稳定性，提高工程的可靠性和耐久性。

在实际工程中，根据具体情况进行验算和监测，并及时修正设计或施工方案，以确保挡土墙的设计和施工质量。

引言概述：
本文将对挡土墙的稳定性进行验算、分析和评估。

挡土墙是一种用于固定土方或防止土体侵蚀的结构工程，其稳定性是确保工程安全性的重要因素。

文中将通过计算和分析挡土墙的自重、土体压力、抗滑承载力、抗倾覆承载力以及抗拔承载力等各项指标，对挡土墙的稳定性进行全面评估。

正文内容：
1.挡土墙的设计参数
1.1持倚高度、挡土墙的宽度和坡度
1.2用于挡土墙的土体特性
1.3构建挡土墙的材料选择
2.挡土墙的自重和土体压力计算
2.1自重的计算方法
2.2土体压力的计算方法
2.3与挡土墙稳定性有关的自重和土体压力的影响因素
3.挡土墙的抗滑稳定性验算
3.1抗滑力的计算方法
3.2滑动稳定性验算的基本原理
3.3挡土墙稳定性验算的应力状态分析
4.挡土墙的抗倾覆稳定性验算
4.1抗倾覆力的计算方法
4.2倾覆稳定性验算的基本原理
4.3挡土墙抗倾覆稳定性验算的力平衡分析
5.挡土墙的抗拔稳定性验算
5.1抗拔力的计算方法
5.2拔出稳定性验算的基本原理
5.3挡土墙抗拔稳定性验算的形状效应考虑
总结：
挡土墙的稳定性是工程建设中的重要问题，该文通过对挡土墙的自重、土体压力、抗滑承载力、抗倾覆承载力以及抗拔承载力的计算和分析，对挡土墙的稳定性进行了全面的验算和评估。

在实际工程中，必须根据具体情况仔细选择适当的设计参数和材料，并严格按照设计要求进行建设，以确保挡土墙的稳定和安全。

砌体地下室外墙(挡土墙)验算：【正文】砌体地下室外墙（挡土墙）验算1. 引言砌体地下室外墙（挡土墙）是建筑工程中用来抵御土压力、桩基水压和地下水的一种结构墙体。

本文旨在提供详细的验算方法和步骤，以确保砌体地下室外墙（挡土墙）的结构安全和稳定。

2. 地基条件在开始砌体地下室外墙（挡土墙）的验算之前，需要详细了解地基条件。

包括地下水位、土壤类型、土层厚度、土壤分类等参数。

3. 地下水位与土压力计算根据地下水位和土层厚度，计算土压力的大小。

考虑在地基中可能存在的不同土层，采用等效土层法进行土压力的计算。

4. 挡土墙的结构设计砌体地下室外墙（挡土墙）的结构设计是确保其稳定性和承载能力的关键。

需考虑墙体的高度、宽度、厚度、墙身坚固程度等参数，以满足承受土压力和地下水压力的要求。

5. 墙体荷载的计算考虑到墙体承受的其他荷载，如冲击力、风载和地震力等因素，对墙体荷载进行详细计算。

6. 抗倾覆验算由于挡土墙在承受土压力时可能发生倾覆，需要对其进行抗倾覆验算。

通过计算倾覆稳定性系数，确定挡土墙的设计安全性。

7. 挡土墙的加固措施针对砌体地下室外墙（挡土墙）在验算中可能出现的安全隐患，提出相应的加固措施和建议。

8. 结构施工方案提供详细的结构施工方案，包括挡土墙的砌筑方法、材料选用、连接件的设置等，以确保施工质量和结构稳定。

9. 扩展内容1）本所涉及的附件如下：附件1：地基条件调查报告附件2：土压力计算表格附件3：挡土墙结构设计图纸附件4：墙体荷载计算表格附件5：倾覆验算计算表格附件6：挡土墙加固方案2）本所涉及的法律名词及注释：法律名词1：地基条件调查 - 指对建筑工程所在地的地基情况进行调查的活动。

法律名词2：土层厚度 - 土壤层的垂直厚度，用于计算土压力。

法律名词3：倾覆稳定性系数 - 用于评价挡土墙抗倾覆能力的指标。

挡土墙稳定性验算.doc 文档全文预览范本一：挡土墙稳定性验算.doc1. 引言本文档旨在对挡土墙的稳定性进行验算，以确保挡土墙在承受土压力时能够保持稳定。

挡土墙是土木工程中常用的一种结构，主要用于防止土体滑坡、坍塌等现象的发生。

验算挡土墙的稳定性是设计和施工过程中至关重要的一部分，本文档将详细介绍验算的步骤和方法。

2. 挡土墙的基本参数2.1 墙体尺寸：挡土墙的高度、底宽、顶宽等参数的确定。

2.2 材料特性：挡土墙所使用的材料的物理力学性质，包括抗压强度、剪切强度等。

2.3 土体参数：挡土墙所承载的土体的特性，包括土体的重度、内摩擦角等。

3. 稳定性验算方法3.1 自由体平衡法：根据挡土墙上方的土体形成的自由体，应用力学平衡的原理进行计算。

3.2 滑动稳定性验算：考虑挡土墙底部的滑动稳定性，计算滑动面的抗力和推力的大小。

3.3 倾覆稳定性验算：考虑挡土墙的倾覆稳定性，计算倾覆面上的力矩平衡条件。

3.4 等效剪切力法：根据挡土墙所受到的土压力的特性，计算等效剪切力的大小。

4. 稳定性验算步骤4.1 确定挡土墙的几何参数和土体参数。

4.2 应用自由体平衡法计算挡土墙上方土体的水平力和竖向力。

4.3 利用滑动稳定性验算法计算挡土墙底部的滑动面抗力和推力的大小。

4.4 根据倾覆稳定性验算法计算挡土墙的倾覆面上的力矩平衡条件。

4.5 应用等效剪切力法计算挡土墙所受到的等效剪切力。

5. 稳定性验算结果根据以上的计算步骤和方法，给出挡土墙的稳定性验算结果，包括滑动安全系数、倾覆安全系数、剪切安全系数等。

6. 附件本文档涉及的附件包括挡土墙的实际设计图纸、土体参数测试报告等相关资料。

7. 法律名词及注释7.1 挡土墙：一种用于防止土体滑坡、坍塌等现象的土木工程结构。

7.2 自由体平衡法：一种通过应用力学平衡原理来计算挡土墙稳定性的方法。

7.3 滑动稳定性验算：一种通过计算挡土墙底部的滑动面抗力和推力来评估稳定性的方法。

引言概述：挡土墙是一种常见的土木工程结构，用于抵御土壤的侧向压力，防止土壤坡体发生滑坡、冲刷等地质灾害。

挡土墙的设计和验算是确保其安全稳定运行的重要环节。

本文将详细介绍挡土墙验算的步骤和方法，包括挡土墙固有稳定性验算、抗滑稳定性验算、抗倾覆稳定性验算、抗滑稳定性验算和挡土墙的变形验算。

正文内容：1. 挡土墙固有稳定性验算1.1 确定挡土墙的几何参数：包括挡土墙的高度、底宽、顶宽、坡度等。

1.2 计算挡土墙的单位重量：根据材料的密度和含水率计算挡土墙的单位重量。

1.3 确定土体参数：包括土体的内摩擦角、土体的内聚力、土体的抗剪强度等参数。

1.4 分析挡土墙的自重稳定性：根据挡土墙的几何参数和土体参数，计算挡土墙受土体重力作用时的稳定性。

1.5 分析挡土墙的回填土填筑后的稳定性：根据挡土墙的几何参数和土体参数，计算挡土墙受回填土填筑后的稳定性。

2. 抗滑稳定性验算2.1 确定设计滑动面：根据工程实际情况，确定挡土墙的可能滑动面。

2.2 计算设计滑动面的剪切力：根据滑动面上的土体参数和土体受力分析，计算滑动面上的剪切力。

2.3 计算抗滑稳定安全系数：根据挡土墙的几何参数、土体参数和设计滑动面上的剪切力，计算抗滑稳定系数。

2.4 分析抗滑稳定性：根据抗滑稳定系数的计算结果，评估挡土墙的抗滑稳定性。

3. 抗倾覆稳定性验算3.1 确定设计倾覆面：根据挡土墙的几何参数，确定挡土墙的可能倾覆面。

3.2 计算倾覆面上的倾覆力矩：根据倾覆面上的土体参数和土体受力分析，计算倾覆面上的倾覆力矩。

3.3 计算抗倾覆稳定安全系数：根据挡土墙的几何参数、土体参数和倾覆面上的倾覆力矩，计算抗倾覆稳定系数。

3.4 分析抗倾覆稳定性：根据抗倾覆稳定系数的计算结果，评估挡土墙的抗倾覆稳定性。

4. 抗滑稳定性验算4.1 确定设计滑移面：根据挡土墙的几何参数和土体参数，确定可能发生滑移的面。

4.2 计算滑移面上的滑移力：根据滑移面上的土体参数和土体受力分析，计算滑移面上的滑移力。

第二部分B_挡土墙验算【纬地系列软件教程】第二十一章挡土墙验算21.1 挡土墙验算模块的功能简介21.1.1 功能简介本验算模块主要根据《公路设计手册--路基》中对公路挡土墙的设计要求进行验算，对公路设计中常用的一般重力式挡土墙与衡重式挡土墙进行受力验算，输出计算书。

21.1.2 验算内容1．验算项目：（1）滑动稳定验算：基底是否倾斜：倾斜： 1）墙底与基底填土的滑动验算，防止产生墙身沿基底的滑动破坏；2）地基土抗剪稳定性验算，防止墙身对地基产生剪切破坏，沿墙踵面滑动；水平：墙底与基底填土的滑动验算。

在验算中，所取的滑动稳定系数为1.3，用户也可以根据荷载组合参照规范降低要求。

（2）倾覆稳定性验算：防止产生墙身绕墙趾的倾覆，取倾覆稳定系数为1.5；（3）地基应力与偏心距验算：地基应力验算是为了保证地基不出现过大的沉陷，偏心距验算防止出现因基底不均匀沉陷而引起的墙身倾斜，最大地基承载应力由用户输入而得；（4）墙身截面强度验算：防止墙身产生开裂破坏。

2．仰斜式挡土墙的验算内容：（1）滑动稳定验算；（2）倾覆稳定性验算；（3）地基应力与偏心距验算；（4）墙身截面强度验算。

2303．衡重式挡土墙的验算内容：（1）滑动稳定验算；（2）倾覆稳定性验算；（3）地基应力与偏心距验算；（4）墙身截面强度验算；（5）衡重台截面强度验算。

21.1.3 适用范围由于本验算模块对土压力的计算方法采用库仑土压力计算法，当挡土墙的设计高度过高库伦土压力法已经不适应，本验算模快也就不能满足。

在计算过程中不考虑土的粘聚性，如果用户要进行粘性土的挡土墙验算也可以通过等效内摩擦角法对填土参数进行换算再通过计算。

对于特殊环境下的挡土墙设计，本模块提供了浸水地区的挡土墙验算和地震地区的挡土墙验算。

21.1.4 验算依据本验算模块主要依据《公路设计手册--路基》，并参考《路基工程》的等材料。

21.2 本验算模块的使用方法与计算步骤21.2.1 选择挡墙类型挡墙类型：选择挡土墙的类型，菜单中提供了以下几种挡土墙类型：1．仰斜式路肩墙；2．仰斜式路堤墙；注：如果用户需要计算俯斜式的挡土墙可以将墙背斜率输为正值。

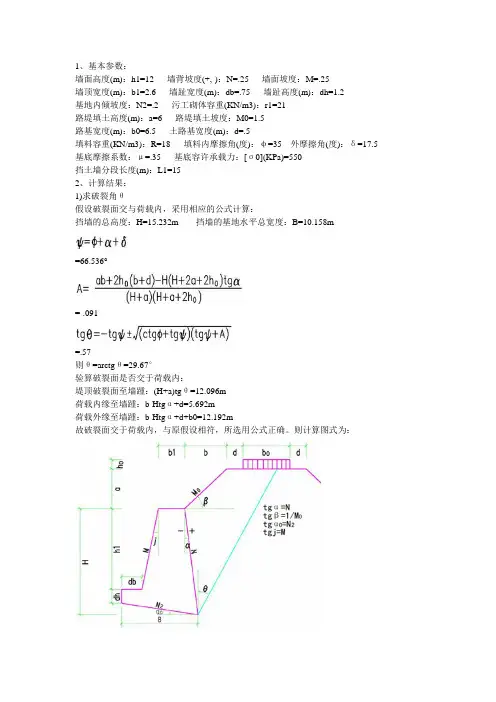

1、基本参数：墙面高度(m)：h1=12 墙背坡度(+,-)：N=.25 墙面坡度：M=.25墙顶宽度(m)：b1=2.6 墙趾宽度(m)：db=.75 墙趾高度(m)：dh=1.2基地内倾坡度：N2=.2 污工砌体容重(KN/m3)：r1=21路堤填土高度(m)：a=6 路堤填土坡度：M0=1.5路基宽度(m)：b0=6.5 土路基宽度(m)：d=.5填料容重(KN/m3)：R=18 填料内摩擦角(度)：φ=35 外摩擦角(度)：δ=17.5 基底摩擦系数：μ=.35 基底容许承载力：[σ0](KPa)=550挡土墙分段长度(m)：L1=152、计算结果：1)求破裂角θ假设破裂面交与荷载内，采用相应的公式计算：挡墙的总高度：H=15.232m 挡墙的基地水平总宽度：B=10.158m=66.536°=-.091=.57则θ=arctgθ=29.67°验算破裂面是否交于荷载内：堤顶破裂面至墙踵：(H+a)tgθ=12.096m荷载内缘至墙踵：b-Htgα+d=5.692m荷载外缘至墙踵：b-Htgα+d+b0=12.192m故破裂面交于荷载内，与原假设相符，所选用公式正确。

则计算图式为：2)求主动土压力系数K和K1=.353=.61m=6.81m=7.812m=1.6493)求主动土压力及作用点位置=1214.918KN=1035.486KN=635.448KN=3.39m=8.803m4)抗滑稳定性检算挡土墙体积V=88.402m3 挡土墙自重G=1856.45KN=1.759因为kc ≥1.3，则抗滑稳定性检算通过。

5)抗倾覆稳定性检算=4.246因为k0 ≥1.5，则抗倾覆稳定性检算通过。

6)基底应力检算B=10.158m=4.572m=.507m因为e≤B/6=318.767KPa=171.866KPa因为σmax< σ0，则基地应力检算通过。

挡土墙稳定性验算（二）引言概述：挡土墙稳定性验算是在设计和施工中必不可缺的一项工作。

本文将对挡土墙的稳定性验算进行详细阐述。

通过对挡土墙的自重、土压力、地震力以及其他荷载等多个因素进行综合考虑，并基于相关验算方法和公式，对挡土墙的稳定性进行全面的验证和评估。

正文：一、挡土墙的自重验算1. 根据挡土墙的尺寸和材料参数，计算挡土墙的自重。

2. 确定挡土墙的垂直受力面，并将其分解为水平和垂直方向的分力，进而进行力的平衡。

3. 考虑挡土墙的倾覆稳定性，计算倾覆力矩和抗倾覆力矩，进行稳定性验算。

二、挡土墙的土压力验算1. 根据土壤的性质和挡土墙的几何形状，确定土壤的侧向土压力分布。

2. 根据土压力的分布形式，计算挡土墙受到的单位长度的土压力。

3. 考虑土层的变动性和不排水条件，对土压力进行修正。

4. 根据验算方法和公式，计算挡土墙的稳定性。

三、挡土墙的地震力验算1. 根据设计地震烈度和加速度谱，确定挡土墙受到的地震作用力。

2. 考虑挡土墙的动力特性，计算挡土墙在地震作用下的弯矩、剪力和轴力等。

3. 根据验算方法和公式，对挡土墙的地震稳定性进行验算。

四、其他荷载的验算1. 考虑其他荷载如水荷载、雪荷载等对挡土墙的影响。

2. 根据荷载的特点和挡土墙的几何形状，确定其他荷载的分布和作用力。

3. 将其他荷载作用下的力与挡土墙的抗力进行比较，进行稳定性验算。

五、挡土墙稳定性验算的评估1. 综合考虑挡土墙受到的各种荷载作用，对挡土墙的稳定性进行综合验算。

2. 根据验算结果，评估挡土墙的稳定性，确定是否满足设计要求。

3. 针对挡土墙的不足之处，提出相应的加固或改进措施。

总结：挡土墙稳定性验算是确保挡土墙安全可靠的重要环节。

通过对挡土墙的自重、土压力、地震力以及其他荷载等方面的全面验算，可以评估挡土墙的稳定性，并提出相应的加固或改进措施。

建议在挡土墙的设计和施工中充分考虑这些因素，以确保挡土墙的稳定性和长期使用安全。

挡土墙的设计与验算(全文)（二）引言概述：挡土墙是一种常用的土木工程结构，用于抵御土体的压力，保持坡体的稳定。

在设计和验算挡土墙时，需要考虑多个因素，包括土体性质、挡土墙的几何形状、土体与结构的相互作用等。

本文将从以下五个大点来详细阐述挡土墙的设计与验算。

正文：一、土体性质的分析1. 确定土体的主要组成成分2. 测定土体的物理力学参数3. 分析土体的液性和塑性指数4. 确定土体的抗剪强度参数5. 判断土体的侧压力系数二、挡土墙的几何形状设计1. 确定挡土墙的高度和宽度2. 设计挡土墙的坡度和坡面保护3. 考虑挡土墙的排水和防渗设计4. 确定挡土墙的背填料材料和厚度5. 选择适当的挡土墙结构形式三、土体与挡土墙的相互作用分析1. 确定土体的侧压力分布2. 计算土体的剪切应力和位移3. 分析土体的侧向位移和变形4. 考虑水平和垂直荷载对挡土墙的影响5. 判断挡土墙的稳定性和安全系数四、挡土墙的结构设计1. 选择合适的挡土墙材料和强度等级2. 计算挡土墙的荷载和弯矩3. 设计挡土墙的基础和地下部分4. 考虑挡土墙的抗震和温度设计5. 确定挡土墙的支护结构和加固措施五、挡土墙的验算与优化1. 利用数值模拟方法进行挡土墙验算2. 分析挡土墙的应力和变形分布3. 考虑不同设计方案的比较和评估4. 优化挡土墙的结构和参数5. 判定挡土墙的验算结果和安全性总结：综上所述，挡土墙的设计和验算是一个复杂的过程，需要综合考虑土体性质、挡土墙的几何形状、土体与结构的相互作用等多个因素。

通过合理的土体性质分析、挡土墙几何形状设计、相互作用分析、结构设计以及验算与优化，可以确保挡土墙的稳定性和安全性。

在实际工程中，还需参考相关设计规范和经验，以确保挡土墙的设计与验算符合标准要求。

挡土墙稳定性验算doc文档全文预览（二）引言：挡土墙是一种常用的土木工程结构，用于抵抗土体的侧向压力，确保土体的稳定性和安全性。

在设计和施工过程中，对挡土墙的稳定性进行验算非常重要。

本文将针对挡土墙稳定性进行详细的验算，包括挡土墙的水平推力计算、倾覆验算、滑动验算、底部稳定性验算和抗震验算等五个大点。

通过对这些关键点的分析和计算，可以确保挡土墙的稳定性，确保工程的安全。

正文：一、水平推力计算：1. 确定挡土墙背后土体的压力分布情况2. 根据土体的压力分布情况计算出水平推力大小3. 考虑土体的水平力传递和水平力的减小情况，优化水平推力计算方法4. 采用各种现有方法对水平推力进行验算5. 根据验算结果对挡土墙的结构进行调整和优化二、倾覆验算：1. 根据挡土墙的几何形状和土体的物理特性，计算挡土墙的倾覆力矩2. 确定挡土墙的倾覆抗力，包括重力抗力和土体的侧向抗力3. 对倾覆抗力和倾覆力矩进行验算，确保挡土墙的倾覆稳定性4. 考虑地震作用对挡土墙的倾覆稳定性的影响5. 根据验算结果对挡土墙的结构进行优化，提高倾覆稳定性三、滑动验算：1. 确定挡土墙底部的摩擦力和水平推力2. 根据土体的摩擦力和水平推力计算挡土墙底部的滑动力3. 确定挡土墙的滑动抗力，包括土体与墙体的摩擦抗力和土体的抗剪强度4. 对滑动抗力和滑动力进行验算，确保挡土墙的滑动稳定性5. 考虑地震作用对挡土墙的滑动稳定性的影响6. 根据验算结果对挡土墙的结构进行优化，提高滑动稳定性四、底部稳定性验算：1. 确定挡土墙底部的土体压力分布情况2. 计算挡土墙底部的承载力和剪切抗力3. 确定挡土墙的底部稳定性，包括稳定性系数和安全系数的计算4. 对底部稳定性系数和安全系数进行验算，确保挡土墙的底部稳定性5. 根据验算结果对挡土墙的结构进行优化，提高底部稳定性五、抗震验算：1. 确定挡土墙的抗震要求和地震烈度2. 根据挡土墙的特性和地震作用，进行地震力的计算3. 确定挡土墙的抗震强度要求和耐震性能等级4. 根据验算结果对挡土墙的结构进行调整和优化，提高抗震稳定性5. 考虑挡土墙与周围土体的交互作用，对挡土墙的地震行为进行分析和评估总结：通过以上的详细验算，我们可以确保挡土墙的稳定性和安全性。

重力式挡土墙验算一、重力式挡土墙的工作原理重力式挡土墙主要依靠自身的重力来抵抗墙后土压力。

当土体作用在挡土墙上时，会产生水平和垂直的分力。

重力式挡土墙通过其自身的重量和墙底与地基之间的摩擦力，来平衡这些土压力，从而保持稳定。

二、重力式挡土墙验算的主要内容1、抗滑移稳定性验算抗滑移稳定性是指挡土墙在土压力作用下，沿基底不会发生滑移的能力。

其验算公式为：Ks ＝（G ＋ Ean）μ ／ Eax其中，Ks 为抗滑移稳定安全系数；G 为挡土墙自重；Ean 为墙后土压力的垂直分力；μ 为基底摩擦系数；Eax 为墙后土压力的水平分力。

一般要求 Ks 大于规定的安全系数。

2、抗倾覆稳定性验算抗倾覆稳定性是指挡土墙在土压力作用下，绕墙趾不会发生倾覆的能力。

其验算公式为：Kt ＝（Gx0 ＋ Eazxf）／（Eaxxf）其中，Kt 为抗倾覆稳定安全系数；x0 为挡土墙重心至墙趾的水平距离；xf 为土压力作用点至墙趾的水平距离；Eaz 为墙后土压力的竖向分力。

通常 Kt 也需要大于规定的安全系数。

3、基底应力验算基底应力验算主要是检查基底的最大和最小应力是否超过地基的承载能力。

基底应力分布应满足以下条件：σmax ≤ 12fσmin ≥ 0其中，σmax 为基底最大应力；σmin 为基底最小应力；f 为地基承载力特征值。

4、墙身强度验算墙身强度验算包括抗压强度验算和抗剪强度验算。

根据挡土墙的材料和受力情况，计算墙身所承受的压力和剪力，并与材料的强度指标进行比较，确保墙身不会发生破坏。

三、验算所需的参数确定1、土压力计算土压力的计算方法有多种，常见的有库仑土压力理论和朗肯土压力理论。

根据实际情况选择合适的理论，并确定土的物理力学参数，如内摩擦角、粘聚力、重度等。

2、挡土墙几何尺寸包括墙高、墙顶宽度、墙底宽度、墙背坡度等。

这些尺寸的确定需要综合考虑工程要求、地形条件、地基情况等因素。

3、材料参数如挡土墙所用材料的重度、抗压强度、抗剪强度等。

引言概述：挡土墙是一种常见的工程结构，用于抵抗土体的侧压力，保护土体不发生滑移或坍塌。

在设计和施工挡土墙时，需要进行验算以确保其稳定性和安全性。

本文将详细介绍挡土墙验算的内容及步骤。

正文内容：1.土体力学参数的确定1.1.土的内聚力和内摩擦角的测定方法1.2.土的重度和密度的测量方法1.3.土的压缩性和剪切性的试验1.4.土体力学参数的计算方法2.挡土墙的稳定性验算2.1.挡土墙的摩擦角和几何参数的测量方法2.2.挡土墙的稳定性分析方法2.3.挡土墙的稳定性验算步骤2.4.挡土墙的稳定性验算常见问题及解决方法3.挡土墙的安全验算3.1.挡土墙的抗倾覆和滑移验算方法3.2.挡土墙的抗浮起和抗冲刷验算方法3.3.挡土墙的抗震验算方法3.4.挡土墙安全验算中需考虑的其他因素4.挡土墙的材料和结构验算4.1.挡土墙的材料性能和强度等级的选择4.2.挡土墙结构的验算方法4.3.挡土墙的渗透性和排水设计4.4.挡土墙结构验算的假定和边界条件5.挡土墙的施工监测和验收5.1.挡土墙施工监测的目的和方法5.2.挡土墙施工监测指标的设定和控制5.3.挡土墙施工验收的内容和标准5.4.挡土墙施工监测和验收中需要注意的问题和处理方法总结：挡土墙验算是确保挡土墙稳定性和安全性的重要步骤。

通过确定土体力学参数，进行稳定性验算、安全验算和结构验算，以及进行施工监测和验收，可以保证挡土墙的设计和施工质量。

在进行验算时，需注意各个环节的细节和假设条件，同时对结果进行合理解释和处理，以落实挡土墙的可靠性和经济性。

通过本文的详细阐述，读者可以对挡土墙验算的步骤和方法有更深入的了解，对于工程设计师和施工人员来说，具有很高的参考价值。

希望本文能为挡土墙的验算提供一些有益的信息和指导。

）抗滑动稳定系数计算方程：；）倾覆稳定方程：；）抗倾覆稳定系数：；2、基底应力及合力偏心距验算（1）基底合力的偏心距可按下式计算：；（2）计算挡土墙地基时，各类作用（或荷载）组合下，作用效应组合设计值计算式中的作用分项系数，除被动土压力分享系数为0.3外，其余的分项系数均为1.（3）基底压应力应按下式计算：；位于岩石地基上的挡土墙：；（4）基础的容许承载力岩石地基的承载力较高，一般不会产生不均匀沉陷。

土质地基较为复杂，其承载力与地基的物理力学性质、地面形态、基础埋置深度、基底倾斜度等有关，可根据地质调查、钻探试验及既有建筑物的调查对比分析确定。

3、墙身截面强度验算为了保证墙身具有足够的强度，应根据经验选择1～2个控制断面进行验算，如墙身底部、二分之一墙高处、上下墙(凸形及衡重式墙)交界处。

根据《公路砖石及混凝土桥涵设计规范》的规定，当构件采用分项安全系数的极限状态设计时，荷载效应不利组合的设计值，应小于或等于结构抗力效应的设计值。

4、增加挡土墙稳定性的措施（1）增加抗滑稳定性的方法：①设置倾斜基底②采用凸榫形基础（2）增加抗倾覆稳定性的方法①展宽墙趾②改变墙面及墙背坡度③改变墙身断面类型5、衡重式挡土墙设计（1）衡重式挡墙属重力式挡墙；衡重台上填土使得墙身重心后移，增加了墙身的稳定性；墙胸很陡，下墙背仰斜，可以减小墙的高度和土方开挖；但基底面积较小，对地基要求较高。

（2）衡重式挡土墙设计与一般重力式挡土墙相同。

但因为墙背为带有衡重台的折线形，所以土压力计算及墙身构造都有其特殊性。

（3）衡重式挡土墙稳定性验算的内容和要求同一般重力式挡土墙。

当上墙出现第二破裂面时，第二破裂面与上墙墙背之间的填土与墙身一起移动，其重量应计入墙身自重。
