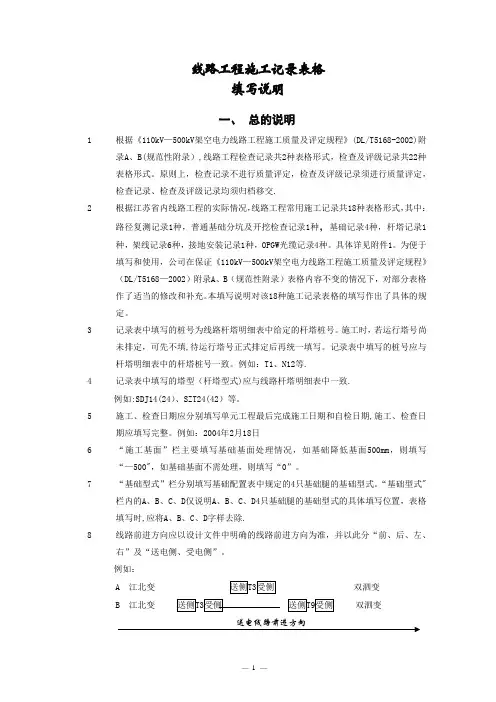

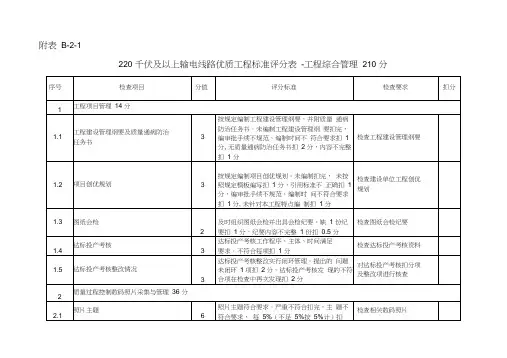

线路工程施工记录表格填写说明一、总的说明1根据《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)附录A、B(规范性附录）,线路工程检查记录共2种表格形式，检查及评级记录共22种表格形式。
原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交.2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式，其中：路径复测记录1种，普通基础分坑及开挖检查记录1种，基础记录4种，杆塔记录1种，架线记录6种，接地安装记录1种，OPGW光缆记录4种。
具体详见附件1。
为便于填写和使用，公司在保证《110kV—500kV架空电力线路工程施工质量及评定规程》（DL/T5168—2002）附录A、B（规范性附录）表格内容不变的情况下，对部分表格作了适当的修改和补充。
本填写说明对该18种施工记录表格的填写作出了具体的规定。
3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。
施工时，若运行塔号尚未排定，可先不填,待运行塔号正式排定后再统一填写。
记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。
例如：T1、N12等.4记录表中填写的塔型（杆塔型式)应与线路杆塔明细表中一致.例如:SDJ14(24）、SZT24(42）等。
5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期,施工、检查日期应填写完整。
例如：2004年2月18日6“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“—500"，如基础基面不需处理，则填写“0”。
7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。
“基础型式"栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时,应将A、B、C、D字样去除.8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。
Q/CSG10017.1--2007表A.1路径复测记录表(线记1)监理：质检员：施工负责人：检查人：Q/CSG10017.1--2007 表A.2被跨越物及地形凸起点测量记录表(线记2)Q/CSG10017.1--2007 表A.3普通（掏挖）基础和拉线基础分坑及开挖检查记录表(线记3)Q/CSG10017.1--2007 表A.4地基基坑(槽)检查记录表 (线记4)监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007 表A.5杆塔号对照表 (线记5)监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007 表B.1 现浇、掏挖（等高）铁塔基础检查及评级记录 (线基1)监理：质检员：施工负责人：检查人Q/CSG10017.1—2007 表B.2 现浇、掏挖（不等高）铁塔基础检查及评级记录 (线基2)监理：质检员：施工负责人：检查人Q/CSG10017.1—2007 表B.3铁塔拉线(含锚杆)基础检查及记录(线基3)Q/CSG10017.1—2007 表B.4 岩石铁塔基础检查及评级记录(线基4)Q/CSG10017.1—2007表B.5混凝土电杆基础检查及评级记录（线基5）Q/CSG10017.1—2007表B.6 角钢插入式（等高）基础检查及评级记录(线基6)Q/CSG10017.1—2007表B.7 角钢插入式（不等高）基础检查及评级记录(线基7)监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007表B.8 灌注桩基础桩身检查及评级记录(线基8)监理：质检员：施工负责人：检查人：表B.9 灌注桩基础承台、连梁检查及评级记录(线基9)监理：质检员：施工负责人：检查人：表B.10 贯入桩基础检查及评级记录(线基10)监理：质检员：施工负责人：检查人：表B.11挖孔桩基础检查及评级记录(线基11)监理：质检员：施工负责人：检查人：Q/CSG10017.1—2007 表B.12自立式铁塔组立检查及评级记录(线塔1)Q/CSG10017.1—2007 表B.13拉线铁塔组立检查及评级记录(线塔2)表B.14铁塔拉线压接管施工检查及评级记录（线塔3）表B.15混凝土电杆组立检查及评级记录（线塔4）表B.16自立式钢管杆组立检查及评级记录（线塔5）Q/CSG10017.1—2007 表B.17 导、地线展放施工检查及评记录表（线线1）表B.18 导、地线直线液压管施工检查及评级记录（线线2）设计耐张段号号至号导线规格地线规格施工日期年月日压接管设计桩号相别线别压前铝管mm压前钢管mm 压后铝管mm压后钢管mm外观检查压接人钢印代号评定外径d2 需压长度外径d1 需压长度对边距压接长度对边距压接长度最大最小最大最小最大最小1 2 最大最小评级Q/CSG10017.1—2007表B.19 导、地线耐张液压管施工检查及评级记录（线线3）设计耐张段号号至号导线规格地线规格施工日期年月日设计桩号送侧或受侧相别线别压前铝管mm压前钢管mm 压后铝管mm压后钢管mm外观检查压接人钢印代号评定外径d2 需压长度外径d1 需压长度对边距压接长度对边距压接长度最大最小最大最小最大最小最大最小注1：d1 d2分别为压前钢管和铝管外径。

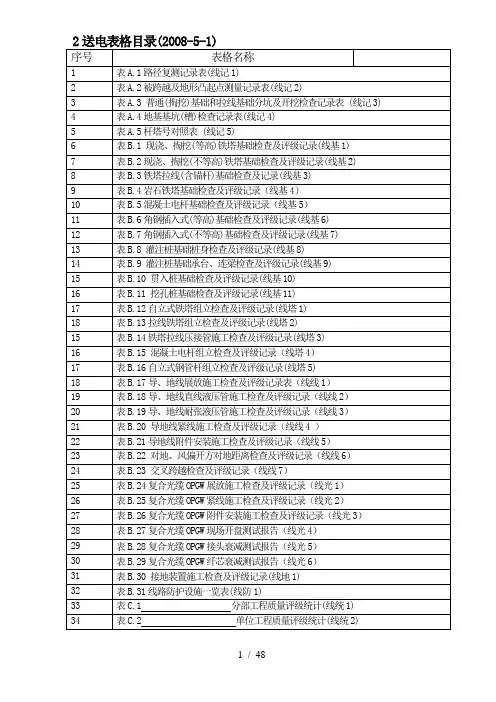

施工单位自备施工表格与记录模式表A.1 路径复测记录表（线记1）表A.2 被跨越物及地形凸起点测量记录表（线记2）表A.3 普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）表A.4 地基基坑（槽）检查记录表（线记4）表A.5 杆塔号对照表（线记5）表B.1 现浇铁塔基础检查及评级记录（线基1）表B.2 现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2）表B.3 铁塔拉线（含锚杆）基础检查及记录（线基3）表B.4 岩石铁塔基础检查及记录（线基4）表B.5 混凝土电杆基础检查及记录（线基5）表B.6 角钢插入式（等高）基础检查及评级记录（线基6）表B.7 角钢插入式（不等高）基础检查及评级记录（线基7）表B.8 角钢插入式（不等高）基础检查及评级记录（线基8）表B.9 角钢插入式（不等高）基础检查及评级记录（线基9）表B.10 贯入桩基础检查及评级记录（线基10）表B.11 挖孔桩基础检查及评级记录（线基11）表B.12 自立式铁塔组立检查及评级记录（线塔1）表B.13 拉线铁塔组立检查及评级记录（线塔2）表B.14 铁塔拉线压接管检查及评级记录（线塔3）表B.15 混凝土电杆组立检查及评级记录（线塔4）表B.16 自立式铁管杆组立检查及评级记录（线塔5）表B.17 导、地线展放施工检查及评级记录（线线1）表B.18 导、地线直线液压管施工检查及评级记录（线线2）表B.19 导、地线耐张液压管施工检查及评级记录（线线3）表B.20 导地线紧线施工检查及评级记录（线线4）表B.21 导地线附件安装施工检查及评级记录（线线5）表B.22 对地、风偏开方对地距离检查及评级记录（线线6）表B.23 交叉跨越检查及评级记录（线线7）表B.24 复合光缆OPGW展放施工检查及评级记录（线光1）表B.25 复合光缆OPGW紧线施工检查及评级记录（线光2）表B.26 复合光缆OPGW紧线施工检查及评级记录（线光3）表B.27 复合光缆OPGW现场开盘测试报告（线光4）表B.28 复合光缆OPGW接头衰减测试报告（线光5）表B.29 复合光缆OPGW纤芯衰减测试报告（线光6）表B.30 接地装置施工检查及评级记录（线地1）表B.31 线路防护设施一览表（线防1）表C.1 分部工程质量评级统计表（线统1）表C.2 单位工程质量评级统计表（线统2）表A.1 路径复测记录表（线记1）工程名称：表A.2 被跨越物及地形凸起点测量记录表（线记2）监理：质检员：施工负责人：检查人：表A.3 普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）工程名称：监理：质检员：施工负责人：检查人：表A.4 地基基坑（槽）检查记录表（线记4）表A.5 杆塔号对照表（线记5）表B.1 现浇铁塔基础检查及评级记录（线基1）工程名称：桦甸66kV石门子变扩建工程表B.2 现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2）表B.3 铁塔拉线（含锚杆）基础检查及记录（线基3）监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：自立式铁塔组立检查及评级记录线塔1表B.13 拉线铁塔组立检查及评级记录（线塔2）监理：质检员：施工负责人：检查人：表B.14铁塔拉线压接管检查及评级记录（线塔3）监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：表B.17 导、地线展放施工检查及评级记录（线线1）监理：质检员：施工负责人：检查人：表B.20 导地线紧线施工检查及评级记录（线线4）表B.15 混凝土电杆组立检查及评级记录（线塔4）（重前）表B.21 导地线附件安装施工检查及评级记录（线线5）监理：质检员：施工负责人：检查人：表B.22 对地、风偏开方对地距离检查及评级记录（线线6）监理：质检员：施工负责人：检查人：表B.23 交叉跨越检查及评级记录（线线7）监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：表B.27 复合光缆OPGW现场开盘测试报告（线光4）监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：表B.30 接地装置施工检查及评级记录（线地1）工程名称：吉林公吉66kV输变电新建工程——线路部分表B.31 线路防护设施一览表（线防1）监理：质检员：施工负责人：检查人：表C.1 分部工程质量评级统计表（线统1）表C.2 单位工程质量评级统计表（线统2）。

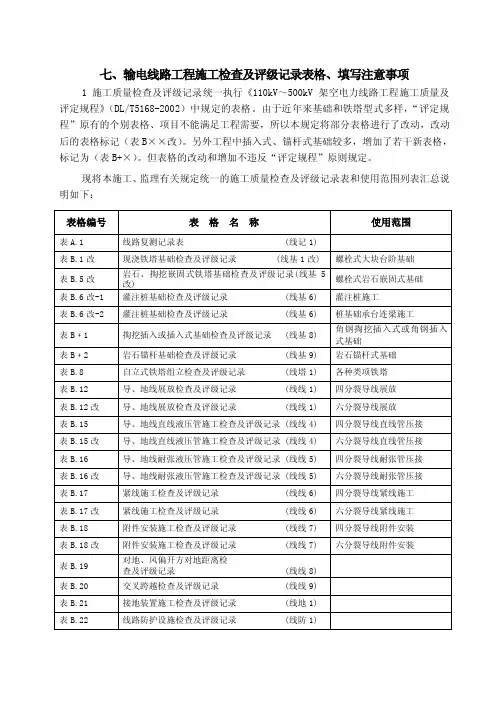

七、输电线路工程施工检查及评级记录表格、填写注意事项1 施工质量检查及评级记录统一执行《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）中规定的表格。
由于近年来基础和铁塔型式多样，“评定规程”原有的个别表格、项目不能满足工程需要，所以本规定将部分表格进行了改动，改动后的表格标记（表B××改）。
另外工程中插入式、锚杆式基础较多，增加了若干新表格，标记为（表B+×）。
但表格的改动和增加不违反“评定规程”原则规定。
现将本施工、监理有关规定统一的施工质量检查及评级记录表和使用范围列表汇总说明如下：2 表格填写注意事项和说明：2.1 一般要求：2.1.1 所有表格均使用国家统一的法定计量单位（符号），数据用阿拉伯数字填写。
2.1.1.1 标注单位的按单位填写数据，未标单位的长度一般以mm填写数据；铁塔呼称高按m填写数据。
2.1.1.2 放线长度、档距精确到m；以m制或mm制表示的长度单位精确到mm；以游标卡尺测量的压接尺寸、钢材尺寸精确到小数点后两位；以测厚仪测量的锌层厚度精确到μm。
2.1.2 各种检查及评级表格中日期填写要求：一般基础表格的“施工日期”填写本基基础完工日期，“检查日期”填最后拆模检查日期；灌注桩承台基础施工，桩体施工每个桩填一张B•6改－1表，“施工日期”填各桩完工日期，“检查日期”填每个桩的测桩日期，承台连梁施工填B•6改－2表，“施工日期”填承台连梁的完工日期，“检查日期”填拆模日期。
组塔和架线表格的“施工日期”填完工日期。
2.1.3 “检查结果栏”有数据的填数据，无数据的按“质量标准”栏的“合格”或“优良”的规定内容填写。
2.1.4 各种记录中如个别项目不填写时应划“/”，各种检查及评级表格签字应有：业主代表、专职质检员、施工负责人、检查人几项内容，必须本人签字，不得用图章，各种表格业主代表签字才能生效。
2.1.5 各种检查及评级表格的填写应使用签字笔，字迹整洁清楚，不得涂改，工程移交表可用计算机打印、竣工移交三套（一套移交业主，两套移交运行），原始手填表格应保存备查。

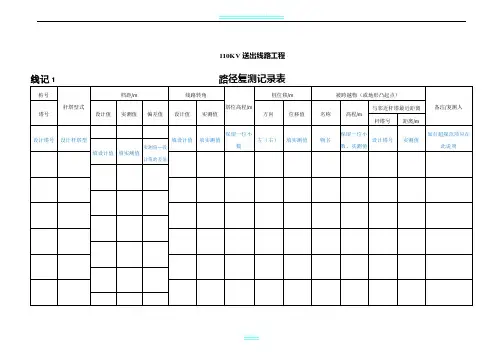

110KV送出线路工程线记1路径复测记录表监理工程师：专职质检员：施工负责人：检查人：线记2杆塔基础和拉线基础分坑及开挖检查记录表监理工程师：专职质检员：施工负责人：检查人：线基1现浇铁塔(等高斜柱式)基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基1—1现浇铁塔（全方位高低腿斜柱式）基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基1—2插入角钢式现浇铁塔（高低腿）基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基1-3 现浇钢管杆基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基1—4 现浇框架（连梁）基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基2现浇铁塔拉线基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基3装配式基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基4混凝土电杆基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基5岩石、掏挖铁塔基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基6灌注桩基检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基7贯入桩基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线基9插入角钢掏挖式现浇铁塔（高低腿）基础检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线塔1自立式铁塔组立检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线塔2拉线铁塔组立检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线塔3混凝土电杆组立检查及评级记录表监理工程师：专职质检员：施工负责人：检查人：线塔4杆塔拉线压接管施工检查及评级记录表爆压管测点位置图液压管测点位置图备注外观检查包括管弯曲、烧伤、裂纹等项目。
管压接后推荐值：爆压力mm，液压力mm。
评级监理工程师：专职质检员：施工负责人：检查人：线线1导、地线展放施工检查及评级记录表放线杆塔号：设计塔号—设计塔号放线段长：km施工日期年月日检查日期年月日杆塔号线别导线左(上)左上下右上下中左上下右上下右(下)左上下右上下地线左右栏内以图表示：→耐张管○ 直线管增加的直线管□补修管W 缠绕补修监理工程师：专职质检员：施工负责人：检查人：线线2导、地线直线爆压管施工检查及评级记录表耐张段杆塔号设计塔号—设计塔号压接管规格设计规格导地线规格设计型号施工日期年月日压接管杆塔号相别线别压前尺寸压后尺寸外观检查压接人钢印代号评级L dφL′d1d′1d2d′2d3d′3d4d′4设计塔号左（上）左上毫米内外径保留二位小数无缺陷左下右上右下中左上左下右上右下右（下）左上左下右上右下备注外观检查包括管弯曲、烧伤、裂纹等项目。

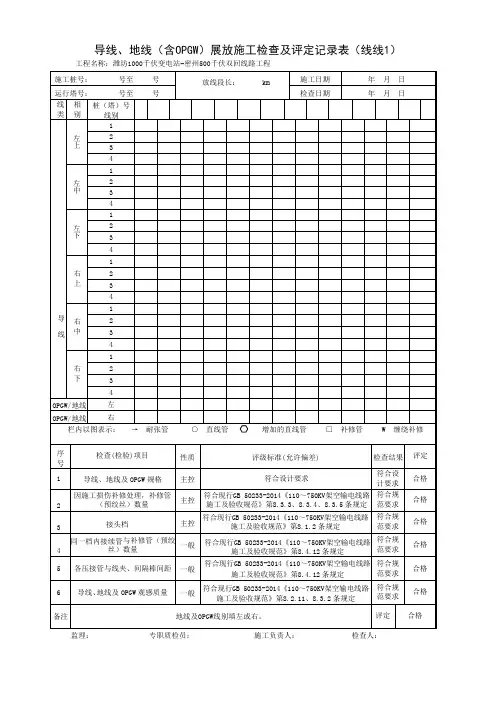

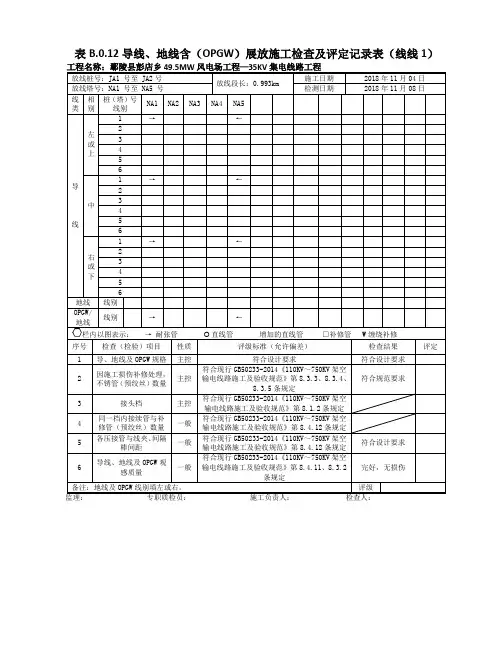

表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1）栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1）栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1）工程名称：鄢陵县彭店乡49.5MW风电场工程—35KV集电线路工程栏内以图表示：→耐张管Ο直线管增加的直线管□补修管 W缠绕补修监理：专职质检员：施工负责人：检查：。
表A.0.1 路径复测记录表（线记1）监理：专职质检员：施工负责人：检查人：表A.0.2 普通基础和拉线基础分坑及开挖检查记录表（线记2）监理：专职质检员：施工负责人：检查人：表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1）监理：专职质检员：施工负责人：检查人：表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1）监理：专职质检员：施工负责人：检查人：表B.0.13 导线、地线直线压接管施工检查及评定记录表（线线2）耐张段桩号号至号耐张段塔号号至号导地或地线规格导线：地线：施工日期年月日压接管位置号至号相别线别压前铝管压前钢管压后铝管压后钢管扩径导线外观检查a压接人钢印代号评定外径d1（mm）需压长度(mm)外径d1（mm）需压长度(mm)对边距(mm)压接长度(mm)对边距(mm)压接长度(mm)填充铝股根数填充铝股长度最大最小最大最小最大最小12最大最小787134783243监理：专职质检员：施工负责人：检查人：表B.0.14 导线、地线耐张液压管施工检查及评定记录表（线线3）耐张段施工桩号号至号耐张段运行塔号号至号导地或地线规格导线：地线：施工日期年月日施工桩号大号侧或小号侧相别线别压前铝管压前钢管压后铝管压后钢管扩径导线外观检查a压接人钢印代号评定外径d1（mm）需压长度(mm)外径d1（mm）需压长度(mm)对边距(mm)压接长度(mm)对边距(mm)压接长度(mm)填充铝股根数填充铝股长度最大最小最大最小最大最小最大最小30.111110111116.1116.11122.21111111111111111111111111111111118.112346324623543监理：专职质检员：施工负责人：检查人：表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4)监理：专职质检员：施工负责人：检查人：表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5)监理：专职质检员：施工负责人：检查人：表B.0.17 接地装置施工检查及评定记录表（线地1）表B.0.18 线路防护设施检查及评定记录表（线防1）监理：专职质检员：施工负责人：检查人：表B.8 工程控制网测量/线路复测报审表工程名称：编号：SCCS-2017-001本表一式份，表B.0.8 自力式铁塔组立检查及评定记录表（线塔1）监理：专职质检员：施工负责人：检查人：表A.0.5 交叉跨越检查记录表（线记5）监理：专职质检员：施工负责人：检查人：工程名称：编号：SCCS-2017-001隐蔽工程（接地线埋设）验收记录工程名称：华电台儿庄风电场一期工程优化增容项目隐蔽工程验收记录（地基验槽）。

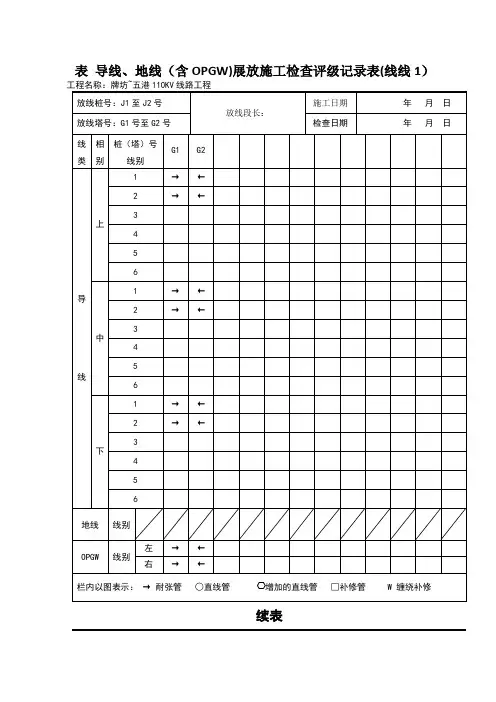

表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：.表导线、地线（含OPGW)展放施工检查评级记录表(线线1）工程名称：牌坊~五港110KV线路工程续表监理：专职质检员：施工负责人：检查人：。
×××线路工程施工质量验收及评定范围划分表×××有限公司×××线路工程施工项目部2020年08月审批页批准：_______ 职务：________ 日期：_____年____月___日审核：_______ 职务：_________ 日期：_____年___月___日审核：_______ 职务：_________ 日期：_____年___月___日编制：_______ 职务：_________ 日期：_____年___月___日目录1.编制说明 (1)2.施工质量验收及评定范围划分表 (4)×××线路工程施工质量验收及评定范围划分表1.编制说明1、本划分表的编制依据为：《110-750kV架空送电线路施工及验收规范》（GB50233-2014）及《110-750kV架空输电线路施工质量检验及评定规程》（DL/T5168-2016）。
2、本工程建设地点位于：甘肃省临夏回族自治州、定西市境内。
线路起于茨滩变，止于新建750kV兰临变，同时三回线路从新建750kV兰临变出线进行π接。
本工程为新建线路路径长度31.441km，其中新建单回路31.068km（含兰开一线新建GB22#接至设计21#桩号大号侧）；新建同塔双回路0.373km。
×××线路工程（临夏地区）包括兰临-茨滩330千伏线路工程和兰开I回利用兰茨线拟建铁搭单侧挂线线路工程。
兰茨线路工程：新建架空线路路径长63.403km，其中新建单回路54.071km，新建同塔双回路单侧挂线7.932km，利用已建双回路单侧挂线1.4km。
随线路架设1根72芯OPGW光缆。
兰开I回单侧挂线段线路工程：单侧挂线7.932km，从兰临变至设计21#桩号小号侧止（含跳线安装）。
兰临（临洮）750千伏变电站侧远期预留330千伏出线0.148km。
南网10kV～800kV输变电及配电工程质量验收与评定标准(2016年输电工程篇(架空线部分)为了方便计算、统计特编制EXCEL表格本工作薄中包含30多个检查记录工作表（从Q/CSG表1-X.1路径复测记录表(线记1至Q/ CSG 表 1- X.42 线路通道林木障碍清理检查记录表( 线防 2) 都齐全)由于上传网站只显示第一个工作表不能显示其他工作表所以将其他工作表截图放在第一个工作表以方便网上查看（如需分部工程、单位工程质量验收记录表EXCEL版点击进入我的百度文库下载）Q/CSG表1-X.1路径复测记录表(线记1)工程编号： 110kV秀上Ⅰ、Ⅱ线34#-37#段移改工程注 1：d1 d2，，分别为压前钢管和铝管的外径；注 2：1、2 为压后铝管分别两处各自的压接长度；注 1：d1 d2，，分别为压前钢管和铝管的外径；注 2：外观检查包括管弯曲、裂纹等项目。
注 3：压后推荐值，钢管为 mm，铝管为 mm。
呼称高塔全高送侧中受侧分值得分1关键5左或上 中右或下7重要5左或上中 右或下其它54312一般5543第1 个档距中间档距与接续管或补修管出口距离15一般5有效分值实际得分金具规格、数量符合设计要求设计值：-30≤a＜-21 或 21＜a≤30-12≤a≤12-21≤a＜-12 或 12＜a≤21不小于 0.5m ±1.5% L ±3.0% L -10≤a＜-7 或 7＜a≤105绝缘避雷线放电间隙mm±2Q/CSG 表 1- X.31 导地线附件安装施工 分项工程质量验收记录(线线 5)设计桩号27施工日期年 月 日38.7检查日期年 月 日施工单位检查结果工程编号：110kV 秀上Ⅰ、Ⅱ线34#-37#段移改工程 Q/CSG 表 1- X.311B2W2-J1杆塔型式035#3跳线连板及并沟线夹连接关键5实体质量量化评价检查(检验)项目性质评价标准(允许偏差)2对杆塔最小间隙mm关键符合设计要求5序号符合 GB50233－2014 第8.6.15 条规定4开口销及弹簧销关键 5符合 GB50233－2014 第8.6.7 条规定符合 GB50233－2014 第8.6.14 条规定跳线弧垂m一般符合设计要求5螺栓穿向及紧固符合设计及要求设计值：跳线制作重要 5绝缘子的规格、数量65关键符合设计要求5 9连续上（下）山处杆塔一般5悬垂绝缘子串倾斜偏差符合设计规定5°(最大 200mm)10符合 GB50233－2014 第8.6.10 条规定预绞丝护线条安装一般511防震锤及阻尼线安装距mm 一般8铝包带缠绕 符合 GB50233－2014第 8.6.9 条规定评价等级 量化评价得分率13屏蔽环、均压环绝缘间隙mm一般14间隔棒安装一般-4≤a≤4-7≤a＜-4 或 4＜a≤7验收单位质量验收结论签名验收单位年 月 日班组年 月 日备注L 为次档距施工队年 月 日项目部年 月 日监理（如需分部工程质量验收记录表EXCEL版点击进入我的百度文库下载）。
线路工程施工记录表格填写说明一、总的说明1根据《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)，线路工程检查记录共2种表格形式,检查及评级记录共22种表格形式。
原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交。
2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式，其中:路径复测记录1种，普通基础分坑及开挖检查记录1种，基础记录4种，杆塔记录1种，架线记录6种，接地安装记录1种，OPGW光缆记录4种。
具体详见附件1。
为便于填写和使用，公司在保证《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)表格内容不变的情况下，对部分表格作了适当的修改和补充。
本填写说明对该18种施工记录表格的填写作出了具体的规定。
3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。
施工时，若运行塔号尚未排定，可先不填，待运行塔号正式排定后再统一填写。
记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。
例如：T1、N12等。
4记录表中填写的塔型(杆塔型式)应与线路杆塔明细表中一致。
例如：SDJ14（24）、SZT24(42)等。
5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期，施工、检查日期应填写完整。
例如：2004年2月18日6“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“-500”,如基础基面不需处理，则填写“0”。
7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。
“基础型式”栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时，应将A、B、C、D字样去除。
8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。
电缆线路工程质量验收与评定记录表工程编号：单位工程名称单位工程名称建设单位设计单位开工日期施工单位监理单位竣工日期序号项目验收内容业主项目部核查意见启委会验收组抽查意见1分部工程质量验收结果统计分部工程名称验收结论电缆线路土建分部工程电缆线路安装分部工程电气试验分部工程验收结果应核查分部工程数实核查分部工程数符合标准及设计要求的分部工程数2质量控制资料核查出厂证件及试验资料出厂合格证材料设备质量证明试验和检测报告线路参数测试报告主要技术资料及施工记录设计变更及图纸会检纪要施工质量检查及评级记录分部工程验收消缺整改记录隐蔽工程验收记录WHS质量控制记录监理过程控制资料监理旁站记录监理初检消缺整改记录核查结果应核查资料项数实核查资料项数符合标准要求项数3安全和主要功能抽查接地电阻抽查检查结果：电缆沟排水抽查电缆绝缘性能抽查抽查结果应核查功能项数实核查功能项数符合标准和设计要求功能项数4观感质量验收电缆及其地面路径标识检查电缆沟、管外观检查电缆桥架、支架安装、电缆敷设及接线工艺检查接地装置外观检查验收结果应验收项数实验收项数符合规定标准要求项数5业主项目部综合验收结论：启委会验收组综合验收结论：6评定结论：参加验收单位施工单位监理单位设计单位业主项目部启委会验收组（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（签字）验收组负责人：年月日备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
