交流架空输电线路夜间巡视标准化作业指导书

事务文书：________ 架空送电线路定期巡视作业指导书(范本)单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页架空送电线路定期巡视作业指导书(范本)《架空送电线路运行规程》DL/T741—21《110（66）kV～5kV架空输电线路运行规范》电业安全工作规程（电力线路部分）DL409－xx3巡视周期定期巡视每月一次。

4巡视前准备4.1准备工作安排√序号内容标准责任人备注1准备好工器具及材料工器具必须有试验合格证，材料应充足齐全2学习作业指导书、交待工作范围、带电部位、安全措施及危险点工作班组必须全员参加，认真学习，全面分析 4.1作业分工√序号作业内容分组负责人签字作业人员签字1线路巡视 4.2危险点分析√序号内容1穿越线路沿线跨越的公路、高速公路、铁路车辆对巡视人员可能造成的危害2穿越线路沿线跨越的高、低压线路运行不良，如导线落地对巡视人员可能造成的危害3穿越线路沿线村庄犬类、沿线蜂、蛇对巡视人员可能造成的危害4雷雨、雪、大雾、酷暑、大风等天气对巡视人员可能造成的危害5巡视通道内枯井、沟坎、鱼塘等，可能给巡视人员安全健康造成的危害6巡视人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常7与沿线村民关系处理不当可能对巡视人员造成的危害4.3巡视工器具及材料√序号名称规格单位数量备注1望远镜台1 2GPS巡线仪台1 3钳子、扳手把各1 4砍刀、米尺把各15m尺子5第 2 页共 6 页螺栓、防盗帽等个适量6工兵锹把1 5巡视内容及标准巡视内容巡视标准线路防护区1.向线路设施射击、抛掷物体等行为2.在线路两侧各3m区域内放风筝等行为3.利用杆塔作起重牵引地锚，无在杆塔、拉线上栓牲畜、悬挂物件等现象4.在杆塔基础周围取土，无在线路保护区内进行农田水利基本建设及打桩、钻探、开挖、地下采掘等作业或倾倒酸、碱、盐及其它有害化学物品等现象5.线路保护区内无兴建建筑物、烧窑、烧荒或堆放谷物、草料、垃圾、矿渣、易爆物及其它影响供电安全的物品6.线路防护区内种植树木7.线路防护区内进入或穿越保护区的超高机械8.检查线路附近冲沟的变化9.检查线路附近危及线路安全及线路导线风偏摆动时可能引起放电的树木或其它设施10.在杆塔之间修建公路或房屋等设施杆塔基础1.保护帽风化破碎，表面完整，无裂纹2.基础下沉、裂缝、上拔3.周围土壤无突起或沉陷，取土、掩埋现象接地装置1.接地引下线完整，严重锈蚀，接地螺丝与杆塔连接牢固2.接地网外露折断现象杆塔本体1.部件齐全，无倾斜、弯曲、变形2.杆塔倾斜不超过10‰（50m以下）、5‰（50m及以上）3.在杆塔上筑有危及供电安全的鸟巢以及有蔓藤类植物附生4.在杆塔上架设电力线、通讯线，以及安装广播喇叭等现象5.各部件连接紧固，无锈蚀，固定部位无明显松动设备标志1.标志齐全、规范、报警电话清晰2.线路名称和编号清晰3.同塔双回路线路色标清晰、无脱落绝缘子1.玻璃绝缘子自爆或表面有闪络痕迹，绝缘子铁帽及钢脚锈蚀,钢脚弯曲。

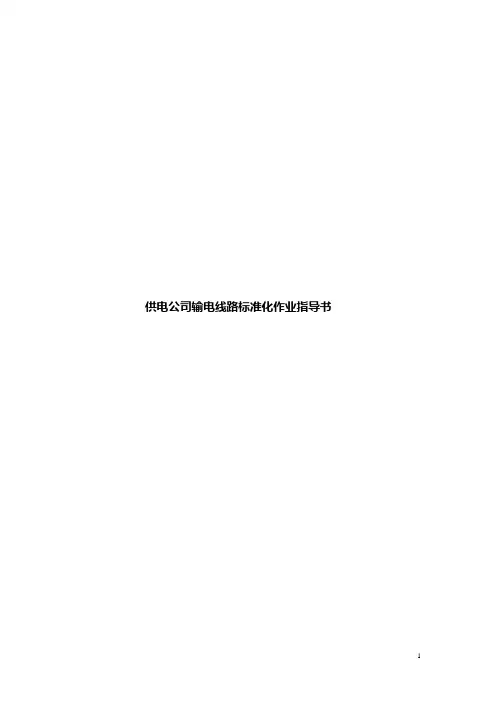

供电公司输电线路标准化作业指导书前言架空输电线路巡视、检测、维修质量的好坏对保证输电线路安全运行具有重要作用，为了严格执行相关的规程、规范、标准及其它规定，规范架空输电线路巡视、维护和检修作业，保证巡检人员安全、优质地完成各项现场工作，确保作业人员的人身安全及电网的安全稳定，西宁供电公司根据巡检工作的需要，组织编写了《西宁供电公司输电线路标准化作业指导书》，并组织有关专业人员进行了认真审查。

本作业指导书是依据国家有关标准、规程和规范并，并结合输电线路运检工作人员的现场工作经验而制定的，适用于35~330kV交流架空输电线路。

目录前言 (2)目录 (3)线路巡视标准化作业指导书 (5)1线路定期巡视标准化作业指导书 (5)2 线路特殊巡视标准化作业指导书 (9)3 线路夜间巡视标准化作业指导书 (12)4 线路故障巡视标准化作业指导书 (15)5 监察巡视标准化作业指导书 (19)附录1 线路定期巡视工作单 (21)附录2线路巡视汇报表 (22)附录3 重大、紧急缺陷汇报单 (23)线路检测标准化作业指导书 (24)1 测量杆塔倾斜度标准化作业指导书 (24)附图测量点示意图 (28)附表杆塔倾斜测量记录表 (30)2 测量导线对交叉、跨越物净空距离标准化作业指导书 (31)3 测量导、地线弧垂标准化作业指导书 (35)附图弧垂观测视图 (38)附表导地线弧垂测量记录表 (39)4 停电检测瓷绝缘子电阻值标准化作业指导书 (40)附表检测记录表 (40)5 测量杆塔接地电阻值标准化作业指导书 (43)附表接地电阻摇测现场记录表 (43)6 开挖检查杆塔接地网标准化作业指导书 (46)附表接地网开挖检查记录表 (49)7 开挖检查杆塔拉线棒标准化作业指导书 (50)附表拉棒检查记录表 (53)8 带电检测瓷绝缘子电阻值标准化作业指导书 (54)线路维修标准化作业指导书 (64)1砍伐通道树木标准化作业指导书 (64)附表维修质检验收表 (68)2停电更换悬垂单片绝缘子标准化作业指导书 (69)附表维修质检验收表 (68)3 停电更换耐张单片绝缘子作业指导书 (74)附表检修质检验收表 (78)4 停电更换直线杆塔架空地线悬垂线夹标准化作业指导书 (74)附表检修质检验收表 (78)5 停电更换导线悬垂线夹标准化作业指导书 (799)附表检修质检验收表 (83)6 停电更换导线间隔棒标准化作业指导书 (89)附表检修质检验收表 (93)7 停电更换导线防振锤作业指导书 (94)附表检修质检验收表 (98)8 停电更换架空地线防振锤标准化作业指导书 (99)附表检修质检验收表 (103)9 停电缠绕补修断股、损伤导线标准化作业指导书 (104)附表检修质检验收表 (108)10停电清扫盘型绝缘子标准化作业指导书 (109)附表检修质检验收表 (112)11带电紧固杆塔螺栓标准化作业指导书 (113)附表检修质检验收表 (116)12带电安装塔材、拉线标准化作业指导书 (117)附表检修质检验收表 (121)13带电清除导线悬挂异物标准化作业指导书 (122)附表检修质检验收表 (126)14带电更换、安装线路标志牌、警告牌标准化作业指导书 (127)附表检修质检验收表 (130)线路巡视标准化作业指导书1线路定期巡视标准化作业指导书1.1适用范围35、110、330kV交流架空输电线路定期巡视。

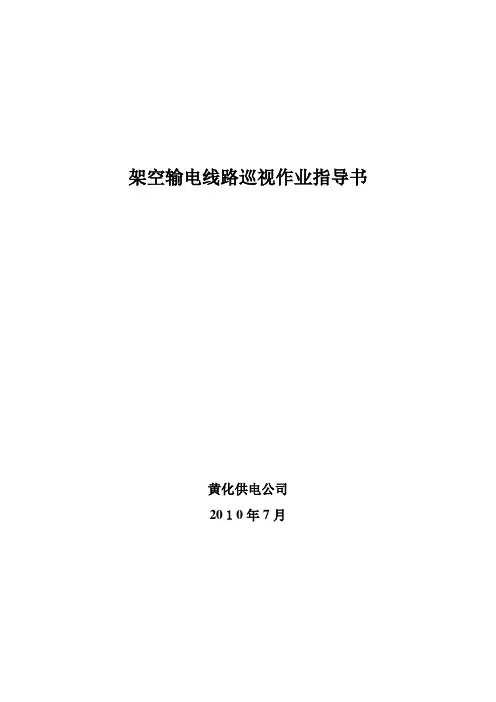

架空输电线路巡视作业指导书黄化供电公司20１0年7月1适用范围本指导书适用于黄化供电公司送电工区定期巡视检查工作2引用文件：《国家电网公司电力安全工作规程(电力线路部分）》（试行) 《架空送电线路运行规程》3．１人员要求３.2工器具３.３危险点分析及安全措施4.1巡视内容及标准7、作业巡视卡运行工区、各供电所及相关单位:为保证五一期间的安全供电工作,根据公司精神要求如下：一、各单位负责人要立即组织一次输、变、配电设备特巡工作，时间:4月２８、29日完成特巡工作。

二、调度所合理调整相应运行方式，编制相应的预案和黑启动方案;三、运行工区重点组织对110KVXX、110KVXX支、XX线进行特巡，尤其是园博园建设中影响１10KVXX线地段,安排专人进行盯防,要做到对大型机械操作手危险点告知,确保线路不受外力破坏；对京沪高铁沿线建设存在安全隐患的３5ＫＶXX、ＸＸ线做好防外力破坏措施，做到人防、技防、物防。

同时加强对运行年限长、线路绝缘水平的３5ＫVＸX线、ＸX线等线路的巡视；操作队重点对１1０KVXX变、XＸ变、XＸ变、以及35KVXX、XX变、XX变进行特巡。

四、各供电所对所管辖配电线路、台区组织特巡,尤其是能对以上重要变电站造成冲击的1０KV线路重点组织，避免造成越级跳闸事故。

五、特巡重点内容：1、对危及线路和变电设备安全运行的缺陷,要执行立即汇报制，安排处理,确保输变配设备安全运行。

2、对防护区内因建筑施工塔吊、线下建筑物、交叉跨越线路、树木等原因影响线路安全运行的,要立即组织消除。

同时及时下达安全隐患通知书,并立即采取防范措施。

3、变电站内除对设备巡视外，一定要做好夜间红外测温工作，重点设备连接处。

五、运输公司做好车辆安排，保证巡视期间和处理障碍时的用车。

六、各单位于4月2９日下班前，将特巡情况发到生技部韩主任、本机及生技部相应专工机器,生技部将于30日组织抽查工作,并进行通报。

此次工作各单位必须高度重视,如因人为出现问题,将按照四项责任制进行严格考核。

35kV-110kV输电线路夜间巡视作业指导书
1 适用范围
本指导书适用于永顺县电力公司35kV-110kV输电线路上。

2 相关引用标准：
下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。

《电业安全工作规程》-（电力线路部分）DL 409-91
《架空送电线路运行规程》DL/T 741—2001 《电力线路防护规程》水电部1979年颁布
《电力设施保护条例》国务院1987年颁布
3 天气条件及作业现场要求
应在线路负荷最大的时间里进行，每年应进行一次。

新线路验收后应进行一次。

4 作业人员
工作负责人1人，工作班成员1人，共两人。

作业人员视人员情况和巡视内容定，要求至少有两年以上输电线路工作经验的，又经过安规考试合格的人员方可进行此项工作。

夜间巡视可分组进行，每组2人。

5 主要设备及工器具
参见附表A
6 作业程序及质量要求
7 危险点分析及作业安全注意事项
7.1 夜间巡视应沿线路外侧进行。

7.2 大风天巡视应沿线路上风侧前进。

7.3 巡视人员不准攀登杆塔进行检查。

7.4 夜间巡视必须由两人以上结伴进行。

7.5 到达作业现场后负责人必须核对线路名称。

7.6 夜间巡视必须保证照明工具有充足的电量。

附录A：工器具材料清册。

架空输电线路巡视作业指导书编写：审核：批准：张家口盛泽电力技术有限公司2018年2月1适用范围本指导书适用于张家口盛泽电力技术有限公司所承揽的220KV、110KV、35KV输变电线路定期巡视检查工作2引用文件：《国家电网公司电力安全工作规程（电力线路部分）》（试行）《架空送电线路运行规程》3.1人员要求√序号内容责任人备注1 作业人员经年度《电业安全工作规程》考试合格2 作业人数一般为2人，作业人员应精神状态良好作业人员，一般是线路负责人3 持有本专业职业资格证书并经批准上岗3.2工器具√序号名称型号/规格单位数量备注1 望远镜个 22 通信工具个 13 笔支24 安全工器具套 25 钢卷尺把 23.3危险点分析及安全措施序号作业内容危险点控制措施编制依据本巡视区段危险点一巡1．走路扎脚 1.1巡视时，严禁穿凉鞋，防止扎脚。

安视任务2．狗咬2.1进村可能有狗的地方先喊叫。

2.2可备用棍棒，防备狗突然窜出。

2.3若不慎被狗咬伤，立即去医院就诊。

规线路11条3．摔伤3.1巡线时如路滑，慢慢行走，过沟、崖、墙时防止摔倒。

4．蜂蛰 4.1发现蜂窝不要靠近，更不能捅蜂窝。

5．高空坠落 5.1单人巡线时，禁止攀登杆塔。

6．交通事故 6.1巡视时应遵守交通法规。

7．溺水7.1巡线工作中不得穿过不明深浅的水域和薄冰，更不能下水游泳。

8．走丢8.1偏僻山区巡视必须要由2人进行。

8.2夜间巡视应携带照明工具和通讯工具。

8.3暑天和大雪天巡视必要时由2人进行。

9．防大动物措施9.1在巡视工作中，应经常在沿线村庄或向牧羊人询问该段是否有大动物出没，若有应设法证实，并在以后巡线过程中带好防护器械，必要时与护线员或本地群众配合进行工作。

9.2在长期的野外工作中，应注意观察和积累大动物出没的地点和活动区域，以便在工作中加以提防。

二故障巡视1．触电1.1事故巡线时应始终认为线路带电，即使明知该线路已停电，亦认为线路有随时恢复送电的可能。

输电电力电缆线路巡视标准化作业指导书一、前言随着我国电力事业的发展，输电电力电缆线路的建设越来越广泛，作为电力行业的一项基础工作，电缆线路巡视可以及时发现线路隐患，确保电力供应的安全和可靠性。

本文主要介绍输电电力电缆线路巡视的标准化作业指导书，以帮助更好的进行巡视工作。

二、工作准备1. 巡视组的组成与分工为确保巡视工作的顺利进行，需成立巡视组，并确定每位巡视人员的具体工作任务，确保巡视工作能够得到有序开展。

组成巡视组需制定许多方面的考虑，如各个部门的人员、协作关系、专业技能等方面。

同时，不同的人员分别负责不同的巡视区域，降低因巡视工作量而导致的巡视不到位的风险。

2. 巡视计划的制定在巡视工作前，需要制定巡视计划，明确巡视区域、巡视时间、巡视人员、巡视工具、巡视内容等信息。

同时，需要评估每个任务的难度和重要性，以便进行相应的应对措施。

3. 工具和设备的准备为确保巡视工作能够有效进行，需要准备一些必备的工具和设备，如可汗干部、巡视登记簿、试验仪器、测量工具、安全靴等。

如果需要在高空进行巡视，还需准备爬杆绳、安全带、钳子等登高作业工具。

三、巡视内容1. 外观检查巡视人员需要对线路的外观进行检查，包括机房、配电柜、输电、电缆等部分，检查是否有主体结构破损、接口断裂、腐蚀剥落等情况。

外观检查主要是通过目测、摸索等方式完成。

2. 电气检查电气检查主要是针对输电、电缆、配电柜等部分进行的一系列测试工作。

主要检查线间空气间隙状况，检测线路的电阻、电解液的密度、接触面积等关键参数。

3. 线路地面检查线路地面检查主要是通过勘察地形、土壤条件、地形坡度、地形交叉等来判定线路的可靠性、稳定度等情况。

此外，还需要进行地面渗透试验，通过检测到的水位高度来判断地下水处理是否合理，检测电缆直径来调查它是否满足标准要求等。

4. 安全巡视安全巡视是整个巡视工作的重要部分，需逐个检查电线高度、距离、安全距离线之间的距离，针对现场作业进行目视维修、工作人员实施管理等内容的检查，确保现场安全高效。

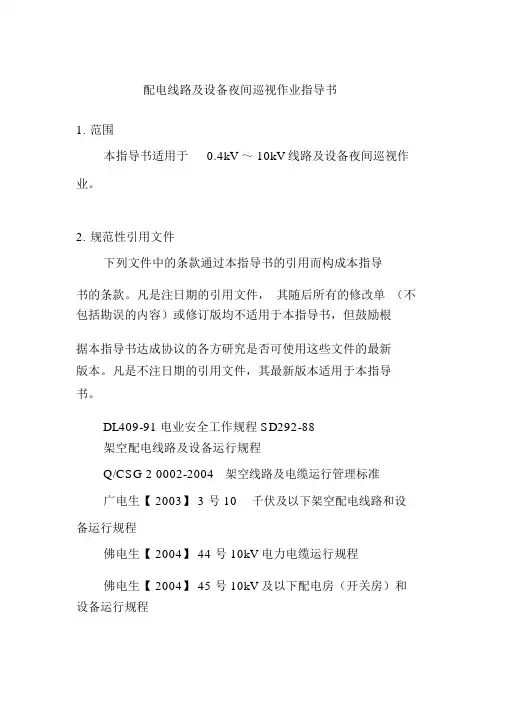

配电线路及设备夜间巡视作业指导书1.范围本指导书适用于0.4kV ～ 10kV 线路及设备夜间巡视作业。

2.规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本指导书。

DL409-91 电业安全工作规程 SD292-88架空配电线路及设备运行规程Q/CSG 2 0002-2004架空线路及电缆运行管理标准广电生【 2003】 3 号 10千伏及以下架空配电线路和设备运行规程佛电生【 2004】 44 号 10kV 电力电缆运行规程佛电生【 2004】 45 号 10kV 及以下配电房（开关房）和设备运行规程3.安全及预控措施序危险点预防控制性措施号（1）巡视时穿工作鞋，严禁穿凉鞋、拖鞋。

1扎脚、摔伤（2）雨天路滑，慢行走，过沟，走山道时防止摔伤，不走险路。

（1）巡线路过村屯和可能有狗的地方先吆喝，备用棍棒，防备狗咬。

（ 2）在草丛和树林中行走时，要用狗、蛇咬、蜂2棍棒拍打，避免被蛇咬伤，要随身带备蛰伤人蛇药。

（3）发现蜂窝不要靠近行走，更不要去碰触蜂窝。

（1）过河时，不得趟（游）不明深浅的水域。

过没有护栏的桥时，要小心防止落水。

3溺水、迷路（ 2）电缆隧道、偏僻山区、夜间巡线应由两人进行。

暑天、台风等恶劣天气，必要时由两人进行。

（ 1）恶劣天气，特别要做好出车前4交通意外的检查。

危险点预防控制性措施号（2）横过公路、铁路时，要注意查看，遵守交通法规，以免发生交通意外事故。

（1）沿线路外侧行走，大风应沿线路上风侧行走。

（2）发现导线断落地面或悬吊空中，5触电伤害应设法防止行人靠近断线点8 米以内，并迅速报告领导，等候处理。

（ 3）遇有威胁到工作人员的恶劣天气时，应停止工作。

6六氟化硫中进入有六氟化硫设备的电房前，应先毒打开门通风十五分钟，然后方可进入。

架空输电线路巡视作业指导书1. 引言架空输电线路巡视是确保正常电力供应和预防事故的重要环节。

本指导书旨在为巡视人员提供具体的操作步骤和注意事项，保障巡视工作的高效进行。

2. 巡视对象架空输电线路，包括输电塔、导线、绝缘子等设备。

3. 巡视步骤3.1 准备工作在进行巡视前，需要进行以下准备工作：- 正确佩戴个人防护装备，包括安全帽、安全鞋、安全带等； - 检查所需要使用的工具是否完好，如望远镜、测量仪器等； - 确认巡视范围和路线。

3.2 巡视前检查在开始巡视之前，应进行以下检查： - 检查天气条件，确保巡视操作在合适的天气下进行； - 检查输电线路的运行状态，是否有异常情况；- 检查巡视工具和设备是否齐备。

3.3 巡视操作根据巡视范围和路线，按照以下步骤进行巡视操作： 1. 检查输电塔的外观情况，包括塔身、支撑系统、横担等； 2. 使用望远镜检查导线的安装和张力情况； 3. 检查绝缘子的状况，包括是否有裂纹、污染等；4. 检查地线系统的接地情况；5. 检查防震器、避雷装置等附属设备的完好情况； 6. 在巡视过程中，注意记录异常情况和需要修复的问题。

3.4 巡视总结巡视结束后，需要进行总结并记录以下内容： - 发现的异常情况和问题； - 需要修复或更换的设备； - 下次巡视的建议和改进措施。

4. 巡视安全注意事项在进行架空输电线路巡视时，应注意以下安全事项： - 严格遵守电力安全操作规程，确保自身安全； - 注意观察周围环境，防止掉落物或其它危险物品； - 不得擅自触摸或更改导线、绝缘子等设备； - 注意行走路径，防止摔倒或碰撞； - 遇到紧急情况时，及时向上级汇报或求助。

5. 结论本文档提供了架空输电线路巡视的操作指导，包括准备工作、巡视步骤、安全注意事项等。

在巡视过程中，巡视人员应严格按照文档的要求进行操作，确保巡视工作的高效进行，提高巡视效果和电力供应的可靠性。

架空送电线路定期巡视作业指导书范本1. 指导书概述本指导书适用于架空送电线路的定期巡视作业。

对于保证电网安全和稳定运行、防止因送电线路故障而导致的电网大面积停电和安全事故发生具有重要意义。

本指导书具体要求巡视人员必须按照指导书所规定的流程、内容和要求执行巡视作业，力求完善巡视工作，提高巡视效果，提升运行质量。

2. 巡视机构2.1 架空送电线路巡视工作应该分配专人负责，该人员应当持有国家低压电工执业证书、高压电工执业证书等相关从业证书。

2.2 巡视人员应熟知巡视程序、要求和流程，并且要在操作前，对全部用于巡视的器材进行仔细检查，确保器材完整，性能正常，保证巡视的准确性和安全性。

3. 巡视作业流程3.1 工具准备1.巡视人员需要准备好巡视所需工具包，其中包括：手杖、绝缘手套、绝缘靴、头盔、夹具、各类绝缘工具和安全带等等。

2.巡视人员应配备及掌握使用各种检测工具，如全站仪、GPS、激光测距仪、测压计、温度计、电压表、万用表等。

3.巡视人员应全程穿上符合特定任务的防护设备。

3.2 巡视的具体流程为1.根据电网要求，准确查找所需要巡视的送电线路以及所处位置，记录相关信息。

2.输出巡视安排，准备好相应机修工具和防护用品。

3.根据实际情况，检查脚手架是否稳定可靠。

4.按照巡视方案，对送电线路上的各项设备或者构件进行检查，如：导线、拉线、金具、杆塔、线接头、耐张侧皮、各式吊盘、交叉臂、用电设施等进行精细的巡视比对。

5.注意保证巡视过程中的安全，严禁在巡视时单独上杆作业。

6.做好相关信息的记录和信息整理处理。

7.巡视完毕后及时上报问题或发现，并整合分析巡视结果，抽象总结巡视经验。

8.巡视人员应在中心掌握指挥，并在巡视的时候尽量不造成电网停电的情况下完成工作。

4. 注意事项1.巡视人员要认真仔细进行巡视，对发现的异常情况应即时上报，并根据情况及时处置。

2.巡视人员在巡视过程中需注意与车辆和行人保持良好的联系，避免造成不必要的人员伤害。

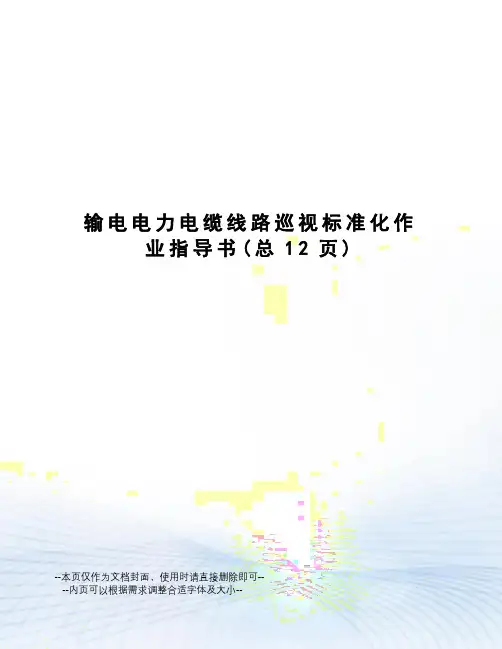

输电电力电缆线路巡视标准化作业指导书(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--Q/GDW10江苏省电力公司企业标准Q/GDW10 XXXXX—XXXX输电电力电缆线路巡视标准化作业指导书XXXX - XX - XX发布XXXX - XX - XX目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)电缆线路 (1)交叉互联箱 (1)4巡视前准备 (2)劳动组织及人员要求 (2)劳动组织 (2)人员要求 (2)备品备件与材料 (2)工器具与仪器仪表 (2)危险点分析与预防控制措施 (3)5巡视流程图 (4)6巡视周期、标准与记录 (4)巡视周期 (4)巡视项目和标准 (4)巡视记录 (7)前言本标准化作业指导书是为规范江苏省电力公司输电电力电缆线路巡视标准化作业而制定。

制定本标准化作业指导书的目的是加强输电电力电缆线路现场巡视管理工作，提高巡视质量和效率，降低作业风险，保证电网输电设备的安全稳定运行。

本标准化作业指导书由江苏省电力公司标准化委员会提出。

本标准化作业指导书由公司××××负责起草。

本标准化作业指导书主要起草人：吴仁宜××××本标准化作业指导书审核人：××××本标准化作业指导书批准人：××××本标准化作业指导书由公司××××归口并负责解释。

输电电力电缆线路巡视标准化作业指导书1范围本标准化作业指导书规定了江苏省电力公司35kV及以上电力电缆线路巡视标准化作业的巡视前准备、巡视流程图、巡视周期标准与记录等要求。

本标准化作业指导书适用于江苏省电力公司35kV及以上电力电缆线路巡视标准化作业。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

架空输电线路巡视作业指导书
编写：
审核：
批准：
张家口盛泽电力技术有限公司
2018年2月
1适用范围
本指导书适用于张家口盛泽电力技术有限公司所承揽的220KV、110KV、35KV输变电线路定期巡视检查工作
2引用文件：《国家电网公司电力安全工作规程（电力线路部分）》（试行）
《架空送电线路运行规程》
人员要求
工器具
危险点分析及安全措施
4.巡视内容及标准
5.作业中可能出现的主要异常现象及对策
对巡视检查中发现的危急线路安全运行的紧急情况，立即向调度和有关部门汇报。

6.作业后的验收与交接
巡视后，将巡视资料报班组，有重大问题及时报生技部门。

7. 附录A 线路巡视记录
附录A 线路巡视记录
( 类别： )
线路名称：巡视日期: 年月日气候：
填写说明：巡视中对照表格检查内容进行检查，检查完后无异常项打“√”，异常项打“△”，并认真填写发现问题和处理意见。

单位: 班组: 巡线员：。

交流架空输电线路夜间巡视标准化作业指导书1.1适用范围35、110、330kV交流架空输电线路夜间巡视。

1.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

电力设施保护条例及实施细则GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程DL/T 5092—1999 110～500kV架空送电线路设计技术规程1.3巡视周期根据需要开展，一般在负荷高峰期、防污闪季节无月光的晚上，以及其它特殊情况下进行。

1.4作业人员要求作业人员要求序内容备注1 具备必要的电气知识，熟悉《电业安全工作规程》（线路部分），并经考试合格。

2 熟练掌握《架空送电线路运行规程》和巡视有关专业知识。

3 作业人员应精神状态良好，无妨碍工作病症。

4 穿戴合格劳动保护服装，作业人员个人安全用具齐全。

5 不得一人单独巡线，必须由两人进行。

6 作业人员应了解线路巡视的种类和内容，能胜任线路的夜巡工作。

1.5危险点分析及控制措施危险点分析及控制措施序危险点控制措施1 走路扎脚、摔跤1、应穿能保护到脚踝处的防滑鞋，严禁穿拖鞋、凉鞋；2、看清道路、巡视便道情况，以免踩空；3、遇到雨、雪天时，应手持巡视手杖。

2 动物咬伤1、牧区、草原、偏僻山区巡线备一棍棒，以防狗、毒蛇等动物攻击；2、一旦被狗咬伤，及时注射“狂犬疫苗”。

3 马蜂蜇伤1、发现马蜂窝时不要靠近，更不要碰它。

4 高空坠落1、单人巡视时，禁止攀登杆塔和树木。

5 交通事故伤害1、监督司机遵守交通法规；2、出车前检查车况，严禁带病上路；3、车辆难以通过的道路，严禁行使，人员应下车走路；4、携带止血药品。

输电线路巡视作业指导书1 作业条件1.1 巡视分类架空输电线路的巡视，按性质和任务的不同可分为定期巡视和夜间巡视、特殊巡视、故障巡视、登杆塔巡视以及监察性巡视。

定期巡视一般每月一次。

夜间巡视应在线路负荷较大、空气湿度较大且无月光的夜间进行，一般每年进行一次。

特殊巡视是在气候有较大变化（大风、大雪、大雾、暴风、冰雹、急剧降温），发生自然灾害及线路过负荷和其他特殊情况出现后，对线路全线或某几段或某些部件进行的巡视检查，查明线路在经过上述情况后有无异常现象，以便及时采取必要的补救措施。

故障巡视是在线路发生故障后，为及时消除缺陷而组织的巡视。

登杆塔巡视是为了弥补地面巡视的不足，全面准确掌握杆塔情况而组织的巡线。

对新投运的输电线路巡视，必须严格按照《110－550kV架空电力线路施工及验收规范》相关内容及要求执行。

1.2 作业条件本项工作为野外作业，一般在良好的天气下进行。

2 使用工器具1 作业人员和工期要求巡视作业人员必须经过专业培训，考试合格，持证上岗。

2 安全注意事项及危险点控制措施2.1 安全注意事项2.1.1 新人员不得单独巡视，偏僻地区由二人进行。

2.1.2 加强自我保护措施，夏天防止中暑、蛇咬，不准攀登杆塔。

2.1.3 大风天巡视应在上风侧前进，明确工作地段道路情况。

2.1.4 明确接送地点、人员构成、分组情况，做到分工合理、职责明确。

2.2 危险点控制措施1 作业步骤及要求1.1.1 准备阶段1.1.1.1. 接受工作任务，安排工作。

1.1.1.2. 准备工具及个人用具，并根据要求带好备品备件。

1.1.1.3. 明确巡视要求，并须了解线路的基本运行情况，准备相关技术资料。

1.1.2 实施阶段1.1.2.1. 进入工作现场，核对线路名称。

1.1.2.2. 登杆塔巡视必须填写第二种工作票。

1.1.2.3. 巡视分工。

由工作负责人向班组成员进行分工，向全体成员说明巡视注意事项、接送接人地点、分组情况等等。

架空配电线路夜间巡视作业指导书SHEQ-ZY（生产）-03序号作业要求质量要求及其监督检查危险点分析及控制措施1 人员素质技能要求(1)配电运行人员必须掌握安全规程知识，并经过年度《电业安全工作规程》考试合格(2)运行人员必须具有一定的电气工作经验，并具有一定的电气事故分析判断能力。

(3)运行人员应学会触电急救法和人工呼吸法等紧急救护法。

(4)运行人员应至少每两年进行一次体格检查，不适宜电气运行的工作人员，不得从事工作。

(5)熟悉有关配电运行、检修、施工方面的规程内容。

(6)掌握有关仪器、仪表的正确操作、使用和保管方法，并熟练掌握作业指导书中的各项技能(7)能正确理解有关图纸、资料的内容运行人员选派不当，责任心不强，工作经验不足，不能胜任运行工作选派责任心强，工作经验丰富的人员担任运行工作。

2 运行巡视基本要求(1)配电线路巡视工作应由具有配电线路工作经验的人担任，确保能及时发现缺陷和问题(2)巡视检查人员应按劳动保护标准正确着装，防止因防护不周对身体造成伤害。

(3)熟悉线路路径及沿线环境(4)野外作业或巡视中不得涉水通过不明深浅的河流、湖泊或沼泽地带，并严禁到河流、湖泊、水库及水塘中游泳(5)单人巡视时，禁止攀登杆塔(6)沿线巡视时，应走在线路的上风侧(7)巡视检查到位，发现缺陷要做好记录，重大缺陷及时汇报处理，并认真核对图纸。

（1）运行人员自我保护意识不强，单独工作时发生危险尽量避免单独外出工作，若必要时，应选派自我保护意识强的人员。

（2）巡视检查不到位或不认真，未发现线路或设备存原缺陷，危及线路或设备安全运行。

提高巡视检查的责任心并制定相应的考核措施3 巡视分类(1)定期巡视：主要掌握线路的运行状态、沿线环境情况，并做好护线宣传(2)特殊巡视：遇有恶劣气候以及在雷电频发区、严重污秽地区或沿线有道路施工、伐树等情况，对线路的全部或部分进行巡视检查。

(3)认间巡视，在线路负荷高峰或阴雾天气时进行，检查导线接头有无发热和打火现象，绝缘子表在有无闪络，进行负荷测量。

35KV输电线路夜间巡视作业指导书SHEQ-ZY（生产）-036序号作业要求质量要求及其监督检查危险点分析及控制措施1人员素质技能要求(1)配电运行人员必须掌握安全规程知识，并经过年度《电业安全工作规程》考试合格。

(2)学徒工、实习人员、临时工必须经过安全教育后，方可在师傅的指导下参加指定的工作。

(3)独立进行安装工作人员应具备必要的电气技术理论知识，掌握有关工具、机具正确操作、使用和保管方法，并熟练掌握本作业指导各项技能。

(4)电气安装人员应学会触电急救法和人工呼吸法等紧急救护法。

(5)工作人员应至少每两年进行一次体格检查，不适宜电气安装工作的人员，不得参加工作。

工作负责人选派不当，导致安全事故发生，工作质量没保证所派工作负责人和工作班人员精神状态良好，工作前4h不得喝酒2 作业程序：(1)收集并熟悉图纸和检修工艺。

(2)编制“三措”,审批。

(3)编制材料计划，并领取、准备施工工具。

(4)检查安全措施(1)开工前施工图纸齐备(2)工作前，先办理安全措施卡不按规定执行安全措施卡工作负责人按有关规定正确填写安全措施卡没有安全措施，工作班人员即进入现场工作负责人检查现场所做的安全措施是否正确完备不认真检查作业现场的安全措施工作负责人认真检查安全措施3 全体工作人员听工作负责人介绍工作内容及注开工前，工作负责人应严格检查安全措施的实施情况，并向工作人员讲解工作任务分配、安全措施、危险点工作负责人不向工意事项作班成员交待工作现场安全措施 工作负责人开工前，交待现场安全措施、带电部位和其他注意事项3登高作业项目 (1)凡在坠落高度基准面2m 及以上有可能坠落的高处进行的工作均成为高处作业(2)担任高处作业的人员必须身体健康。

(3)高处作业前，应检查栏杆、梯子、安全带是否牢固可靠。

高处作业应戴安全帽，使用安全带，或采取其他可靠的安全措施。

(4)高处作业时，工具、材料不准抛掷传递，必须用传递绳吊送人员选派不当，高空坠落伤人 (1)精神病、癫痫病、高血压、心脏病的人员不准从事高处作业(2)检查脚扣、升降板、脚钉、爬梯等是否牢固，确认无问题后方可攀登。

编号：
kV 线路夜间巡视作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
××供电公司
参考资料
1.适用范围
本作业指导书适用于 kV 线路（开关－开关）杆塔－杆塔（包含变电站龙门架至终端塔段线路）范围内夜间巡视作业。

2.引用文件
国家电网安监[2005]83号国家电网公司电力安全工作规程（电力线路部分）（试行）
DL/T 741—2001《架空送电线路运行规程》
电力设施保护条例及实施细则 1998年国务院发布
国家电网生[2003]481号架空输电线路管理规范（试行）
GBJ 233-90 110—500KV架空电力线路施工及验收规范
3.巡视前准备
3.1人员要求
参考资料
3.2 危险点分析及控制措施
4.巡视工器具及材料
参考资料
5.巡视内容及标准
参考资料
参考资料
6.指导书执行情况评估
参考资料
7.巡视作业卡
8.附录
附录：线路与交叉、邻近物的安全距离的规定
参考资料
送电线路与河道、弱电线路、电力线路、管道、索道交叉或接近的基本要求
参考资料
参考资料。

编号线路夜间巡视作业指导书审核：年月日批准：年月日巡视负责人：巡视成员：巡视性质：夜间巡视巡视日期：年月日编写：编制单位：崇义供电公司线路工区1、适用范围本指导书适用于崇义供电公司线#—#杆线路夜间巡视。

2、使用方法在执行标准化作业指导书过程中按照所编写的步骤由各项专责人逐项落实并打“√”。

3、巡视目的夜间巡视线路目的：特殊时段、特殊天气、特殊情况下掌握线路各部件夜间运行状况及沿线情况，及时发现设备缺陷和威胁线路安全运行的情况。

4、巡视前的准备5、5.1 危险点分析5.2 安全措施线路运行巡视采取的安全措施6、人员签字7、巡视工器具及材料8、巡视9、巡视卡巡视人员职责及巡视卡使用说明1、按期定时巡视线路，按线路运行巡视卡要求对线路进行巡视。

2、巡视人员必须熟悉自己的专责范围、专责线路（线段）的设计规定、运行方式、沿线地理环境及交通状况、缺陷情况，了解线路各部件的规格型号及作用，并熟知有关规程、制度、条例。

确保线路设备完整、符合标准、通道畅通、无妨碍线路安全的障碍。

3、巡线时应认真仔细，正确记录缺陷，发现重大、紧急缺陷应及时汇报。

4、结合线路巡视，在规程允许的范围内进行部分维修工作，如地面锈蚀部件防腐、清除树障、补加螺帽、校紧拉线及制止线下建筑盖房、取缔放炮采石等工作。

5、巡线时应携带望远镜及带齐小工具和备品备件。

6、必须按照线路运行卡内容、要求进行巡视，按要求填写记录，所填数据要正确清楚，并与现场实际相符；巡线人员不得记录与巡线无关的事情。

不得随意撕页。

7、线路缺陷记录活页，不够时及时补充，但必须填写页码；调整或调动工作时须交班长存档。

10、线路缺陷记录线路缺陷记录第1页11、作业结束汇报巡线结束后，巡视人员必须到指定地点等车接回，巡视负责人要把发现的缺陷上报，设备有变动的要及时更改。
