F F I C I E N T H E AT I NG S Y S T E MTIME FOR ENERGY EFFICIENT AND INNOVATIVE SOLUTIONSExpectations of consumers are changing. With the highvolatility on energy prices and the increasing scarcity of fossilfuels, customers today are more than ever conscious of thecost of heating.The effects of climate change are now visible throughoutthe world and even the speed of this change seems to beaccelerating. Because of this there is an increased expectationand demand for energy efficient products using renewabletechnologies that have low carbon emissions. With the drivetowards Zero Carbon targets, with all the implications onBuilding Regulations, Code for Sustainable Homes as wellas other policies and incentives, your customers will demanda heating solution that satisfies all these needs.A solution is in handThe Daikin Altherma air source heat pump is a highly flexible, energy efficient system that transforms available renewable energy from the solar heated outside air into usable heat for home heating and hot water. Because of its advanced technology, over two thirds of the heat generated by Daikin Altherma is free of charge!Daikin Altherma operates on low carbon technology; the pump does use electricity but even without the use of “green”electricity the carbon emissions are still much lower thana fossil fuel based boiler.Average Annual CO2EmissionsDAIKIN ALTHERMA THE 3 IN 1 GUARANTEE FOR ABSOLUTE COMFORTDaikin Altherma is a unique system that heats, produces domestic hot water and can even cool spaces. Daikin Altherma offers your customer maximum comfort the whole year round.How does it work?Heat pumps work on a well established principle known as vapour compression or refrigerant cycle. They work in much the same way as the common refrigerator, a technology already used in every household, but in reverse. The air to water heat pump from Daikin extracts renewable heat from the outside air. The system consists of a closed circuit containing a refrigerant. A thermodynamic cycle is created through evaporation, condensation, compression and expansion.A heat pump 'pumps' heat from a low to a high temperature level. The heat is then transferred via a heat exchanger to the hot water heating system (under floor heating, radiators orfan convectors), and to the hot water cylinder in the home.For every 1kW of electrical input Daikin Altherma will deliverbetween 3 to 5 kW of usable heat.Altherma is not just another heat pump.The coefficient of performance (COP) of the Daikin Altherma heat pump islargely attributable to the Daikin inverter principle. An integrated frequency-convertor adjusts the rotational speed of the compressor to suit the heatingCOP (Coefficient of Performance) or gain factorThis number indicates the amount of usable heat the heat pumpdelivers for every kWh electricity the heat pump uses. Thisnumber is dependent on the interior and exterior temperatureand is therefore only a snapshot indicator.SPF (Seasonal Performance Factor) or performance factorof the heat pump systemThe SPF takes into consideration the energy consumption of theheat pump system in conjunction with the average runninghours in a typical heating season.DAIKIN ALTHERMAPRODUCT RANGEDaikin Altherma provides a complete packaged solution which includes the heat pump, heat exchangers, main hydraulic components, hot water cylinder and controls. All systems can be connected to underfloor heating, radiators and fan convectors. Daikin Altherma comprehensive product range offers a solution for low temperature applications (Split and Monobloc system) and high temperature applications (HT system).Split SystemNew Build andRefurbishmentAlthermaMonobloccontaining allcomponents inAltherma HTIdeal as directreplacementA GOOD DAIKIN ALTHERMADESIGN IN 3 STEPSSTEP 1Calculation of heat losses(Transmission and ventilation losses)STEP 2Selection of Altherma system based on heat loss calculation and desired system water flow temperature (for low temperature application preferably a temperature regime of 40°C - 35°C)TIP: Use the available Daikin selection and software toolsSTEP 3Selection of emission systems, after choosing Daikin Altherma unit, with a s T = 5°C for Low temperature,and s T = 10°C for High temperature above 55°CTIP: Remember to consider the pump characteristics!Low Temperature System Main ComponentsSPLIT SYSTEMOutdoor unit (ED(B)HQ011-016)• All hydraulic parts located inside the outdoor unit• Freeze protection of hydraulic parts -insulation is provided for all hydraulic components and special software will activate the pump and back up heater if necessary, which prevents the water temperature from dropping below freezing point and obviates the need for the addition of glycol to the water pipes • Built in electric back-up heater of 6kW if required at extreme conditions onlyTECHNICALLYDAIKIN ALTHERMAOutdoor unit (ERHQ006-016)• Compact, weather resistant .• Contains inverter controlledcompressor for maximum energy efficiency and precise temperature regulation • Heat pump operation range: down to -20°C outside temperature • Heat exchanger anti corrosion treatment as standard - this treatment increases resistanceagainst acid rain and salt corrosionMONOBLOC SYSTEMHydrobox(EKHBH(X)008-016)• Compact and easy to install.All components are preassembled and the parts are easy to reach for maintenance• Wall mounting comparable to traditional gas heater • Built in electric back up heater as additional heating for back up purposes only• 2 shut off valves to assemble the water outlet and inletLow Temperature System AccessoriesDHW Cylinder (EKHWSU)• Available in 3 capacities: 150,200, 300 litres • Stainless steel design• Contains 2 heating elements: a heat exchanger at the bottom where the hot water from the hydrobox circulates and an extra 3kW electric heater at the top of the tank • Thermistor in the hot water tank controls a 3 way valve and/or the booster heater via the indoor unit • Anti Legionella function • Flexible control- allows varied possibilities to set up the production of hot water (e.g.priority, cheaper night tariffs)SolarEnabling Kit (EKSOLHWAV1)The Daikin Altherma optional solar kit provides thetransfer of solar heat to the DHW cylinder via an external heat exchanger. Incontrast to cylinders with 2 heat exchangers, this system allows the entire content of the tank to be efficiently heated with solar heat and, ifnecessary, with heatpump energy.User InterfaceThe easy to reach digital user interface, mounted on the Hydrobox for the Split system, andmounted remotely for the Monobloc system,controls the Daikin Altherma system and is also user friendly forhomeowners.Outdoor unit (ERSQ011-16)• Compact, weather resistant• Contains inverter controlled compressorfor maximum energy efficiency and precisetemperature regulation• Heat pump operation range: down to-25°C outside temperature• Heat exchanger anti corrosion treatmentas standard- this treatment increasesresistance against acid rain and saltcorrosionHigh Temperature System Main ComponentsIndoor Unit---DHW cylinder (EKHTSU)• Available in 2 capacities: 200, 260 litres• Coil: length of 23m, surface area of 1.56m2• No electric heater• Fast hot water recovery times – like a boiler• Newly design casing in metallic colour• Can be mounted on top or next to Hydrobox.---Hydrobox (EKHBRD011-016)• Compact and easy to install - all componentsare preassembled• No loss of capacity in UK climate(down to -10°C)• 134a compressor delivers Leaving waterTemperature of up to 80°C• New DC Inverter pump to maintain fixeds T° for improved efficiency• Newly designed casing in metallic colour HT SYSTEM1) Daikin Altherma Simulation Software will help convince your customers by showing a quick2savings. If you are2) Training:3) ExtranetTo register go to 4) Marketing materials available for download from the website5) After sales supporton 0845 641 9200.Heating Newslette r.DAIKIN ALTHERMAApproved product Certificate Number: MCS HP0006。
压缩机使用手册大金工业株式会社压缩机开发中心第一节大金压缩机概述一、特点：1. 高性能²大金压缩机是一种无余隙（即无冷媒二次膨胀），且运转范围很宽的高效率压缩机。
²在室外低温制热时，柔性结构压缩机有很强的能力。
2. 低噪音、低震动²无吸、排气阀，压缩机吸排气噪音大大降低。
²通过采用高精度，非接触式涡旋盘，压缩机的噪音性能得到进一步的提高。
²在空调系统安装时压缩机无须增加隔音盖板、消音棉。
²由于压缩机的振动小，这样大大提高了管路抗共振、断裂能力。
使空调产品的管路设计可以达到越简单越好。
3. 小型、重量轻²因压缩机筒体径小、细长，从而为室外机的小型、轻量化提供了最佳选择。
²为了节约空间位置设计的灵活性，在原有四脚底盘的基础上新增加了三脚底盘的机型。
使用户有更多的选择。
4. 高可靠性²压缩机零部件数量少、且可靠性极高。
²压缩机能经受热泵系统的极其残酷的试验。
5. 便于使用²压缩机中只有电机的保护装置是内置式，其它保护均由系统匹配。
这样使系统设计人员可以根据需要在系统设置保护，使产品设计者更好的控制使用的压缩机。
二、 构造：电机转子 电机定子 动盘静盘 排气孔 高压腔支 架曲轴 低压腔冷冻机油 油 泵 欧氏机构轴承支架吸气管吸入冷媒排气管三、 产品系列：基本系列为以下7种：四、 部件规格1. 性能：⑴ 按照下表条件进行试验，完全合格：⑵ 冷冻能力、消耗功率、工作电流：应确保在规格书中所规定的冷冻能力、消耗功率、工作电流的±5％以内。
⑶ 起动特性：应按照下列条件进行起动。
⑷ 绝缘电阻：用500V 绝缘电阻表按照GB 方法进行测定，如果充电部和非充电部的绝缘电阻如 下时应为正常。
² 干燥时： 30M Ω以上 ² 冷媒寝入时： 1M Ω以上 ⑸ 耐电压性能：在AC2400V 、历时一秒的条件下，确保其无绝缘损坏。
压缩机使用说明书1.概述2.主要性能参数3.各系统说明4.主机主要部件和机组辅助设备说明5.安装说明6.压缩机的拆卸与装配7.压缩机的主要装配间隙8.压缩机的运转和操作9.压缩机的计划检修10.压缩机常见故障及处理方法11.压缩机的油封和启封12.备件清单13.专用工具14.整体导向环热套规程1.概述ZW－64/35型氧气压缩机为立式、四级四列、双作用、水冷却、无润滑、活塞式氧气压缩机。
可用于大中型空分设备和石油化工等其它工业部门。
该机主要特点为：a.结构紧凑、占地面积小、重量轻。
b.动力平衡性好、运转平稳可靠。
c.振动和噪音小。
d.运行经济性好。
e.导向环、活塞环、填料磨损均匀、寿命长。
f.外形美观。
3.各系统说明请参阅6235LC流程图3.1 气体系统低压氧气，经吸入滤清器过滤，再经各级压缩及冷却后，送入后装置。
具体走向如下：吸入滤清器→一级气缸压缩→一级排气缓冲器→一级换热器→二级吸气缓冲器→二级气缸压缩→二级排气缓冲器→二级换热器→三级进气缓冲器→三级气缸压缩→三级排气缓冲器→三级换热器→四级进气缓冲器→四级气缸压缩→四级排气缓冲器→后续装置。
四级排气缓冲器后设有排气截止阀及放空阀，放空阀为气体紧急放空、吹除及试车用。
3.2冷却系统通往一台压缩机组（主机和各换热器）的冷却水来自一根上水总管。
然后由进水总管分七条支管分别连接各级气缸和各换热器进水口。
其中DN50支管三条，分别接到各换热器进水口；DN40支管一条，接油冷却器进水口；DN32支管二条，分别接到一、四级气缸和二、三级进水口；DN15支管一支，接四级填函进水口。
各排水管管径分别与各自对应的进水管管径相同，各级排水管上均设有测温装置，各进水管和各排水管用的地沟均由用户根据需要和现场位置自行设计，冷却水管全部采用钢管。
3.3润滑油系统由于导向环、活塞环和填料采用自润滑材料，因此气缸不需要注油润滑，只需润滑其它运动部件，该任务由本机组的齿轮油泵来完成。
G型涡旋压缩机技术指导书大金工业株式会社压缩机开发中心目录第一节大金G型涡旋压缩机概要1.概要————————————————————————————————32.适用产品——————————————————————————————33.构造————————————————————————————————34.机种系列——————————————————————————————35.部件规格——————————————————————————————4第二节压缩机使用方法1.使用上的注意事项——————————————————————————52.压缩机运转范围和注意事项——————————————————————93.保护装置——————————————————————————————124.压缩机操作使用上的注意———————————————————————135.压缩机交换时的注意事项———————————————————————136.评价用样机的规格——————————————————————————13第三节热泵空调的应用1.贮液罐———————————————————————————————142.曲轴箱加热器————————————————————————————153.应遵守的安全事项——————————————————————————154.防振————————————————————————————————155.管路设计——————————————————————————————156.四通阀———————————————————————————————167.膨胀机构——————————————————————————————168.冷媒封入量的选定——————————————————————————179.安装时的注意事项——————————————————————————17第四节故障诊断1.索赔时的点检程序和处置———————————————————————182.压缩机更换后的确认项目———————————————————————18资料·极限试验用、唤醒起动试验用样机压缩机的外形图（A02C001）———————21·给油确认用样机压缩机外形图（A02C002）———————22·密封端子连接部件（AT01C013）———————23·减振垫（GA429-903）———————24·曲轴箱加热器（AT01C019）———————25第1节大金G型涡旋压缩机概要1、概要：①8～12匹大容量涡旋机（国内首次生产）②世界最高性能（COP3.41）③从PAC到冷热机组搭载范围广2、适用产品①产业用、大空间用空调器②空冷、水冷机组等3、构造4/254、 机种系列： 压缩机容量 电源 机种名 冷冻能力（W ）※17.5HP三相380V ～415V/50Hz 三相400V ～440V/60HzJT212G-YE 21700 JT236G-YE 24300 10HP JT265G-YE 26900 JT300G-YE 30500 12HPJT335G-YE343005、 部件规格 ⑴ 冷媒 R22⑵ 性能：①气密试验、耐压试验按下表压力条件进行，并符合判定标准。
大xx压缩机-大xxG型高效能涡旋压缩机G型机◆高效率◆高可靠性大金G型压缩机与B型压缩机的比较表:机型能效比(COP)B型机≈3.2低压腔G型机≈3.4高压腔轴向柔性涡旋吸气管在上,排气管在下吸,排气管口平直,易焊接较好较好JT90GABY1L JT95GABY1L JT125GABY1L JT160GABY1L 结构吸气管在下,排气管在上吸,排管口弯曲朝上抗液击能力润滑油被冷媒稀释时的可靠性一般一般JT90BHBY1L代表机型JT95BHBY1LJT125BCBY1LJT160BCBY1L 刚性涡旋大金G型高效涡旋压缩机选型表: 标称功率制冷剂电源型号(HP)单相220V/50HZJT90GABV1LJT95GABV1LJT100GABV1LJT90GABY1L三相R22380V/50HZJT95GABY1LJT125GABY1LJT160GABY1LJT170GABY1L三相380-415VJT170GA-Y150HZ单相220V/50HZJT90GBBV1L 3JT95GBBV1L JT90GBBY1L三相R407C 380V/50HZJT95GBBY1LJT125GBBY1LJT160GBBY1LJT170GBBY1L三相380-415VJT170GB-Y150HZ单相JT90G-P8V1N220-230V/50HZ单相JT125G-P8V1R410A 220-240V/50HZJT90G-P8Y1三相380-415V/50HZJT125G-P8Y1JT160G-P8Y1JT170G-P8Y13458.5411.814.915.91411.838.54515.7JT125GB-Y1JT160GB-Y149.168.499.1611.814.715.711.814.78.49515.6JT125GA-Y1JT160GA-Y143453性能排量(cm3/r)45.83.349.449.845.849.43.463.279.284.063.279.23.4管路连接吸气管排气管制冷量(KW)输入功率(KW)电流(A)COP8.419.079.338.419.0711.714.615.611.714.62.562.752.83 2.472.673.444.34.593.444.30 4.59 2.73 2.95 2.652.863.694.64.913.694.64.9111.912.813.24.364.626.07.58.16.07.58.012.73.1113.64.64.96.37.958.56.37.953.28.53.2Φ22.1Φ16Φ22.1Φ16Φ22.1Φ16 84.045.8Φ22.1Φ1649.445.849.463.279.28463.279.2Φ22.1Φ1684Φ22.1Φ16345 2.9513.22.8933.1Φ19.17Φ16 4.0819.92.8944.6Φ19.17Φ162.833.934.885.24.76.58.38.93.0133.13.003.064656.860.5Φ19.17Φ16大金G型高效压缩机的使用注意事项:1,大金G型高效压缩机采用高压腔设计,壳体温度高,请注意配线不要直接与壳体接触,谨防烫伤.2,大金G型高效压缩机在系统匹配/调试/应用时,一定要全程保持低压保护开关正常工作.3,在大金G型高效压缩机使用过程中应严格按技术规格书要求配置:高压保护(2.9MPa),低压保护(0.02MPa),排气温度保护(120℃),相序保护,过流保护,电加热带和储液罐,并在匹配/使用时务必考虑到正常回油.。
ABC压缩机操作说明书4 OPERATION操作4。
1安全服役确保压缩机在本手册中技术指标下安全运转。
清理压缩机周围区域：—尽可能清除水、油泄漏，排除泄漏原因。
-使工具、油桶、碎布等杂物远离压缩机。
确保冷却水已冷却压缩机。
避免在无冷却水或冷却不充分的情况下使压缩机工作，否则气缸会发生过热。
决不要切断安全阀和允许压缩机在无保护下运转。
除非压缩机已停止运转,并且气缸已无压力下，才能收紧压力容器和气缸上的螺栓、螺丝和螺帽。
如果电机着火，请不要使用水可用CO2气体扑灭。
压缩机运转过程中一旦出现安全阀跳闸，应立即停止机器,查明原因。
压力调节阀工作时安全阀不会起动,这意味着安全阀跳闸是由于压缩机压力调节阀没有工作.当压缩机停止时，确保所有排水管已手动排尽，并且排空水冷系统。
当水冷系统使用蒸汽冷却塔时，建议咨询水处埋专家，避免冷却塔手册中所陈列之危险。
润滑油、汽油、溶剂、废物等易燃物不要靠近压缩机放置。
当保护器动作部件开启时，压缩机不能起动。
4。
2设备操作空气从进口过滤器吸入后，在气缸中压缩，同时压力增大，温度升高。
在HA和HP系列中，压缩气体温度采用冷水冷却。
首先在气缸，然后在冷却器，都有逆流水从外部管道穿过.冷却器产生的冷凝水会从冷却器出口瓶罐中分离出来，这一过程称之为分离过程。
冷凝水可通过手动或自动排水阀排出.如果生产线中会产生冷凝水，或用户需要干燥气体时,必须使用干燥机.可选冷却型(露点：1～3℃），或吸附型（露点：0℃以下），多数情况下选用干冷机就足够了。
冷却水可以运转在开放(当地水网）或封闭的循环系统中。
在后一种情况下，必须采用冷却水塔或风冷机（激冷系统）方式来冷却水。
为了在最佳条件下给用户生产线提供压缩气体，P&I示意图中不仅陈列了所有的设备,而且涵括了全部的压缩工艺流程和进一步处理系统。
同时P＆I示意图也列出了诸如压力、温度,……正常运转工作值、安全阀的安全设定值等。
压缩机需要一个储气罐来为自身调节(加载/空载），储存压缩气体.这样当起动设备时能马上满足用户需要.星型-三角型起动：接触器合上，起动装置得电，“星型”起动持续约12秒，压缩机空转（这样可减少起动电流强度），然后转接“三角型”，机器正常运转。
大金工业株式会社压缩机开发中心第1节大金压缩机概述1、特点：①高性能·是一种无余隙（即无冷媒二次膨胀）、且运转范围很宽的高效率压缩机。
·在室外低温制热时，柔性结构压缩机有很强的能力。
②低噪音、低振动·无吸、排气阀,使其消除吸排气噪音。
·通过采用高精度，非接触式涡旋盘，压缩机的噪音性能得到进一步的提高。
·在空调系统安装时无须增加隔音盖板、消音棉。
·由于压缩机的振动小，这样大大提高了管路抗共振、断裂能力。
使空调产品的管路设计可以达到既简单又可靠。
③小型、重量轻·因筒体径小、细长，从而为室外机的小型、轻量化提供了最佳选择。
·为了节约空间位置设计的灵活性，在原有四角底盘的基础上新增加了三角底盘的机型。
使用户有更多的选择。
④高可靠性·零部件数量少、且可靠性极高。
·压缩机能经受热泵系统的极其残酷的试验。
⑤容易使用·压缩机中只有电机的保护装置是内置式，其它保护均由系统匹配。
这样使系统设计人员可以根据需要在系统设置保护，使产品设计者更好的控制使用的压缩机。
2、构造：低压腔 排出冷媒排气管吸入冷媒吸气管曲 轴 支 架 欧氏结构 动 盘静 盘 排 气 孔 低 压 腔冷冻机油电机定子 电机转子油 泵下轴承体3、机种系列：4、部件规格⑴性能：②冷冻能力、消耗功率、工作电源：应确保在规格书中所规定的冷冻能力、消耗功率、工作电流的±5%以内。
③起动特性：④绝缘电阻：用500V绝缘电阻表进行测定，如果充电部和非充电部的绝缘电阻如下时应为正常。
·干燥时：30MΩ以上·冷媒与油互溶时：1MΩ以上⑤耐电压性能：在AC2400V、历时一秒的条件下，确保其无绝缘损坏。
⑥运转声音：在规格书所规定的值以下。
第2节压缩机使用方法1、使用时注意事项：⑴使用上的限制事项：①温度·排气孔温度：150℃以下（可提供排气孔温度测定样件）·排气温度：（冷媒温度+20℃）～125℃以下·油温：80℃以下·电机线圈温度：120℃以下②电源·电压变动：额定电压±10%以下·相间电压不均衡：±2.5%以下·频率变动：额定频率±2%以下③设置角度倾斜10°以下。
G型涡旋压缩机技术指导书大金工业株式会社压缩机开发中心目录第一节大金G型涡旋压缩机概要1.概要———————————————————————————————— 32.适用产品—————————————————————————————— 33.构造———————————————————————————————— 34.机种系列—————————————————————————————— 35.部件规格—————————————————————————————— 4第二节压缩机使用方法1.使用上的注意事项—————————————————————————— 52.压缩机运转范围和注意事项——————————————————————93.保护装置——————————————————————————————124.压缩机操作使用上的注意———————————————————————135.压缩机交换时的注意事项———————————————————————136.评价用样机的规格——————————————————————————13第三节热泵空调的应用1.贮液罐———————————————————————————————142.曲轴箱加热器————————————————————————————153.应遵守的安全事项——————————————————————————154.防振————————————————————————————————155.管路设计——————————————————————————————156.四通阀———————————————————————————————167.膨胀机构——————————————————————————————168.冷媒封入量的选定——————————————————————————179.安装时的注意事项——————————————————————————17第四节故障诊断1.索赔时的点检程序和处置———————————————————————182.压缩机更换后的确认项目———————————————————————18资料·极限试验用、唤醒起动试验用样机压缩机的外形图（A02C001）———————21 ·给油确认用样机压缩机外形图（A02C002）———————22 ·密封端子连接部件（AT01C013）———————23 ·减振垫（GA429-903）———————24 ·曲轴箱加热器（AT01C019）———————25第1节 大金G 型涡旋压缩机概要1、 概要：① 8～12匹 大容量涡旋机（国内首次生产） ② 世界最高性能（COP3.41） ③ 从PAC 到冷热机组搭载范围广 2、 适用产品①产业用、大空间用空调器 ②空冷、水冷机组等3、 构造4、 机种系列：压缩机容量 电源 机种名 冷冻能力（W ）※17.5HP三相380V ～415V/50Hz 三相400V ～440V/60HzJT212G-YE21700 JT236G-YE24300 10HP JT265G-YE 26900 JT300G-YE 30500 12HPJT335G-YE343005、 部件规格排气管静盘动盘曲轴吸气管电机定子下轴承体高压腔动盘轴承套支架低压腔⑴冷媒R22⑵性能：①气密试验、耐压试验按下表压力条件进行，并符合判定标准。
压缩机使用手册大金工业株式会社压缩机开发中心第一节大金压缩机概述一、特点：1. 高性能²大金压缩机是一种无余隙（即无冷媒二次膨胀），且运转范围很宽的高效率压缩机。
²在室外低温制热时，柔性结构压缩机有很强的能力。
2. 低噪音、低震动²无吸、排气阀，压缩机吸排气噪音大大降低。
²通过采用高精度，非接触式涡旋盘，压缩机的噪音性能得到进一步的提高。
²在空调系统安装时压缩机无须增加隔音盖板、消音棉。
²由于压缩机的振动小，这样大大提高了管路抗共振、断裂能力。
使空调产品的管路设计可以达到越简单越好。
3. 小型、重量轻²因压缩机筒体径小、细长，从而为室外机的小型、轻量化提供了最佳选择。
²为了节约空间位置设计的灵活性，在原有四脚底盘的基础上新增加了三脚底盘的机型。
使用户有更多的选择。
4. 高可靠性²压缩机零部件数量少、且可靠性极高。
²压缩机能经受热泵系统的极其残酷的试验。
5. 便于使用²压缩机中只有电机的保护装置是内置式，其它保护均由系统匹配。
这样使系统设计人员可以根据需要在系统设置保护，使产品设计者更好的控制使用的压缩机。

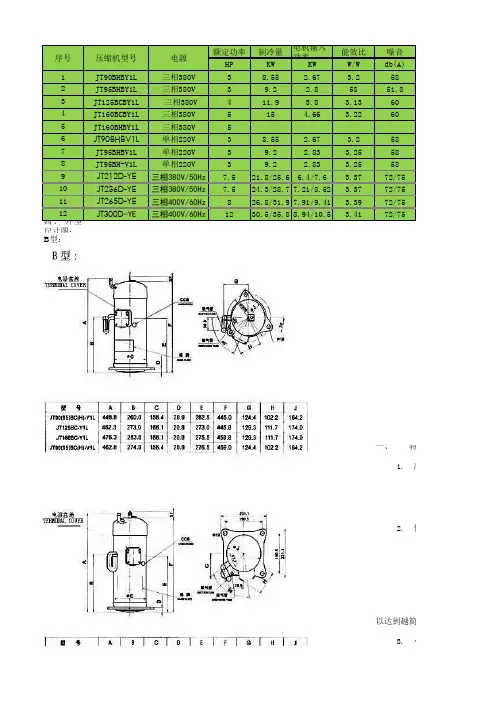

二、 构造：电机转子 电机定子 动盘静盘 排气孔 高压腔支 架曲轴 低压腔冷冻机油 油 泵 欧氏机构轴承支架吸气管吸入冷媒排气管三、 产品系列：基本系列为以下7种：四、 部件规格1. 性能：⑴ 按照下表条件进行试验，完全合格：⑵ 冷冻能力、消耗功率、工作电流：应确保在规格书中所规定的冷冻能力、消耗功率、工作电流的±5％以内。
⑶ 起动特性：应按照下列条件进行起动。
⑷ 绝缘电阻：用500V 绝缘电阻表按照GB 方法进行测定，如果充电部和非充电部的绝缘电阻如 下时应为正常。
² 干燥时： 30M Ω以上 ² 冷媒寝入时： 1M Ω以上 ⑸ 耐电压性能：在AC2400V 、历时一秒的条件下，确保其无绝缘损坏。
⑹ 运转噪音： 在规格书所规定的值以下。
第二节压缩机使用方法一、使用时注意事项：1. 使用上的限制事项：⑴温度²排气孔温度：150℃以下（可提供排气孔温度测定样件）²排气温度：（冷凝温度+20℃）～125℃以下²油温：80℃以下²电机线圈温度：120℃以下⑵电源²电压：额定电压±10％以下²相间电压不均衡：±2.5％以下²频率变动：额定频率±2％以下⑶压缩机倾斜角度倾斜10°以内。
⑷冷冻油浓度湿运转时的压缩机存油浓度在35wt％以上。
⑸压缩机液面运转过程中，压缩机的液面高度通过压缩机液面镜目视能够确认。
运转过程中，压缩机积油液面高度应确保从压缩机外面底部向上17mm以上（在此高度以上，从液面镜可以看出）当无法确认时，说明没有注油，从而会使压缩机损坏。
⑹油润滑确认在除霜状态和过度条件的全部运转范围内，请确认在轴承润滑油路径终端是否确保了油的润滑。
可提供油润滑确认用压缩机样机。
⑺使用周围温度-15°～60℃（为压缩机周围温度，非外界温度）2. 冷媒系统⑴冷媒的允许填充量：请按规格书中所示值以使用。
在注入超过上记冷媒量的系统中，压缩机会因为液压缩而引起异音、异常振动、涡旋盘受损等现象，或因冷冻机油被稀释而引起轴承损伤。
为此，虽然设置储液器等，其详细情况请参照“热泵应用”。
并且要进一步确认且确保运转中存油浓度在35Wt％以上。
（可提供压缩机存油浓度检测用样机）。
⑵冷媒的充填请从空调液管高压侧进行。
⑶压力试验时（气密性试验等）的逆压差（=吸气压力-排气压力）在1.47Mpa以下。
⑷冷媒允许水分含量液态冷媒中的水分量应在751PPm以下。
3. 其它⑴起动次数：6次/小时以下请确保每次运转时间在2分钟以上，停止时间在3分钟以上。
⑵设置角度：压缩机倾斜10°以下⑶安装曲轴箱加热器（由系统匹配而定）推荐曲轴箱加热器的输出功率为33W使用方法参考热泵空调中的应用事项。
〈安装曲轴箱加热器的优点〉冷媒非常容易溶于冷冻机油中，特别在油温较低情况下更易溶解，如果在大量溶解状态下起动，因油粘度较低，气沫等原因引起的液体压缩上油，从而引起压缩机轴套烧损的可能性非常高。
为此，必须装上曲轴箱加热器，在其停止时，冷冻机油的温度提高到外界温度以上从而防止溶解。
二、 压缩机可运转范围1. 可运转范围：压缩机运转范围如下图所示（各区域的注意点在下页）冷凝温度（℃）蒸发度温（℃）2. 注意事项⑴ 区域1请按第2节1-⑴项的条件使用。
⑵ 区域2在第2节1-⑴项所示使用上的制约条款中尤其要确认以下事项。
²排气孔温度 ： 150℃以下 ²电机线圈温度 ： 120℃以下 ²油温 ： 80℃以下²油浓度 ： 第二节3项所示油浓度范围 ⑶ 区域3应确认压缩机油浓度：²油浓度 ：所示第2节3项所示浓度范围 ⑷ 区域4严格按照以下条件使用： ²连续运转时间 ：10分钟以下²油浓度 ：第二节3项所示油浓度范围 ²排气孔温度 ：150℃以下 ²电机线圈温度 ：120℃以下3. 油浓度范围请在下记油浓度范围内（压缩机积油部）运行油浓度（w t ％）0.25吸入压力（wt ％）使用可能油浓度范围三、保护装置1. 在进行产品匹配时，请安装以下保护装置：⑴排气管温度保护为防止因过负荷、缺氟等引起排气温度异常上升，应此在排气管口30cm以内安装温度保护器。
排气管温度保护值的设定，请不要超过第二节1-⑴项的温度上限（在排气孔温度，排气温度中优先于排气孔）。
⑵低压压力保护装置为了防止过度的冷媒回收运转等引起的压缩机损伤，在低压压力为0MPa〔0kgf/cm2〕以上动作的低压压力保护装置。
⑶逆相保护装置因为压缩机长时间逆转会导致故障，故禁止反向运转请安装在压缩机未运转时，能够检知并防止电源相序的逆相保护装置。
⑷过电流继电器为了防止电动机过电流（尤其是堵转电流）引起的事故，请安装过电流继电保护器。
⑸高压压力保护器在高压压力异常上升时，为保证系统的安全使压缩机停机，请安装3-2项所示的气密试验压力以下动作的高压压力保护器。
2. 压缩机内藏式保护装置在压缩机内为了保护电机而装的内藏式保护器，将其设定值、注意事项记入下列表中。
四、压缩机使用注意事项1. 在空调机上安装⑴安装²安装防振垫（规格书中附有防振垫图纸）。
⑵配管连接²请使用钎焊焊料²钎焊时为防止配管壁内产生氧化皮，请从吸气管充氮气。
2. 运输过程注意事项通过模拟运输过程的振动试验，测定对配管所发生的应力，根据需要请用临时螺钉等固定压缩机。
五、售后服务维修用机1. 压缩机的填油量²售后服务维修用机是一种提供的特殊用途的专用压缩机。
（油填充量减少300cm3）²售后服务维修用机在订货时，请明确指出；另外，先测量空调残留冷冻机油的量从而确认减少油量的量。
2. 压缩机更换时注意事项²卸取配管应在排掉冷媒之后，用切管机进行。
（禁止用气切割）²应在通风良好的场所进行。
（注意因冷媒泄漏时缺氧）第三节在热泵空调中的应用当涡旋压缩机进行匹配时，对压缩机可靠性影响很大的各个附件的要点简单说明如下：一、贮液筒贮液筒是解决冷媒填充量超过压缩机允许冷媒量的最切实可行的方法。
当冷媒填充量超出压缩机允许冷媒量时，应选择能有充足收集容量的容器。
为了能使残留在下部的积油迅速返回压缩机，应在贮液筒出口配管下部设置回油孔。
油要迅速返回，需要很大的油孔。
但油孔过大，在起动时容易引起液体返回，高压侧没有设置贮液器的产品中，会出现剩余液体残存的情况，为了防止那时压缩机的吸气冷媒不处于湿运转的状态，尽可能选择小一些的油孔。
下表为规格标准，但根据其它的要素有必要进行适当调整。
因此，在决定时要进行充分试验，并确认保证说明书中的条件。
1. 容量的确定方法：⑴. 贮液筒的有效内容积※注1=（产品的冷媒填充量※注2-压缩机允许冷媒量）/1.15※注1：有效内容积：贮液筒内下外罩到贮液筒出管吸入口之间的容积中减掉其中的配管容积。
※注2：产品冷媒填充量=产品出厂时填充量+允许最大联络配管长度的当地填充量。
⑵. 回油孔尺寸标准：按配管径的比例考虑，孔径如下：⑶. 回油孔的调整根据产品样机，进行选定²因制冷、制热或条件变化而引起的必要冷媒差异，而发生的剩余冷媒存留在贮液筒中的产品为了防止湿运转应选择小孔径。
²使用控制阀进行例行过热度控制，并且有意图在产品中不积冷媒应选择大尺寸。
⑷. 综合注意事项即使在⑴的状况下会出现吸气冷媒过热运转条件另外在⑵的场合起动时、除霜时因一时的液体返回而出现积液现象。
因此，应通过运转确认是否有问题，在必要的时，将其调整到适合的大小。
a）.连续过热b）. 除霜试验c）. 起停试验d）. 起动试验二、曲轴箱加热器当冷媒填充量超出压缩机允许冷媒量时而设置的曲轴箱加热器。
应参照规格书中的的推荐功率并按下记进行实施。
1. 曲轴箱加热器的接线为了保证只在压缩机停止时通电，因此应与压缩机用开关的B触电连接。
2. 在产品安装说明书、使用说明书等资料中注意事项。
在时间电源关闭要进行运转时，在压缩机运转前，确保通电时间在6小时以上。
事例：在空调初次运转时必需在运转开始6小时以上以前通上电源，如果忽略这一点，会导致压缩机故障。
三、应遵守安全事项（CCIB）绝缘防水四、防振将压缩机固定在空调底板时，应使用标准的防振橡胶垫。
橡胶垫不合格时，由于压缩机振动从而产生振动声音。
或由于固定不稳而产额外的振动力从而导致管路的破损。
五、管路设计（振动和应力）从压缩机底脚和吸、排气管传播振动，如果配管形状和防振材质不适合会引起配管共振、筒体共振，使振动加大，从而导致配管异常振动甚至破坏。
因此，请按下记实施：1. 针对起动时的大的压缩机的起振力为了分散、缓和排气管的应力请考虑贮液管形状和配管形状。
2. 确认配管应力工作时配管应力按以下方法评价，并确保所使用铜材的疲劳曲线的容许应力以下。
⑴. 起动时：最大发生次数（6次/小时）（年间使用时间）³（设计寿命年限）⑵. 例行工作时，最大发生次数无限大⑶. 尤其是应力集中的地方²压缩机连接部的根部²配管弯曲部²贮液器、四通切换阀连接部根部六、四通切换阀在考虑下记两点的前提下，选择合适的四通切换阀1. 压力损失------尽可能选择小型；2. 最小动作压力------从切换开始到切换结束确保必要的压差。
在容量控制压缩机匹配机中要注意切换时压缩机容量设定及设定时机。
