N S2016用户手册V1.0深圳市纳芯威科技有限公司2009年7月目录1 功能说明 (4)2 主要特性 (4)3 应用领域 (4)4 典型应用电路 (4)5 极限参数 (5)5.1 电气特性 (6)6 芯片管脚描述 (8)6.1 管脚分配图 (8)6.2 引脚功能描述 (8)7 NS2016典型参考特性 (9)8 工作原理 (11)8.1 基本原理描述 (11)8.2 模拟输入特性 (11)8.3 内部参考电压 (12)8.4 单端工作模式 (12)8.5 差分工作模式 (13)8.6 触摸屏应用建议 (13)8.7 温度测量 (14)8.8 电池电压测量 (15)8.9 压力测量 (15)9 数字接口 (16)9.1 写命令 (16)9.2 读命令 (17)9.3 高速模式 (18)9.4 数字时序 (18)9.5 数据格式 (20)9.6 笔中断输出 (20)10 应用注意事项 (21)11 芯片封装物理尺寸 (22)11.1 TSSOP-16封装 (22)图目录图1 NS2016典型应用电路 (4)图2 TSSOP-16封装管脚分配图 (8)图3 NS2016模拟输入简图 (11)图4 内部电压源示意图 (12)图5 单端模式工作示意图（C3=0，Y方向驱动开关闭合，XP作为模拟输入） (13)图6 差分参考源工作模式简图（C3=1，Y方向驱动开关闭合，XP作为模拟输入） (13)图7 温度测量功能示意图 (14)图8 电池电压测量功能模块图 (15)图9 压力测量模块图 (16)图10 I2C接口写命令时序图 (16)图11 I2C接口读命令时序图 (17)图12 NS2016数字接口时序图 (18)图13 理想情况输入电压和输出编码对应关系 (20)图14 PENIRQ功能模块图 (20)图15 TSSOP-16封装尺寸 (22)表目录表1 芯片极限参数表 (5)表2 NS2016电气特性表 (6)表3 ADC输入信号配置 (11)表4 地址字节 (16)表5 命令字节 (17)表6 PD1、PD0控制位 (17)表7 时序规范说明 (18)1功能说明NS2016是一款4线制电阻式触摸屏控制器，内含12位分辨率A/D转换器。

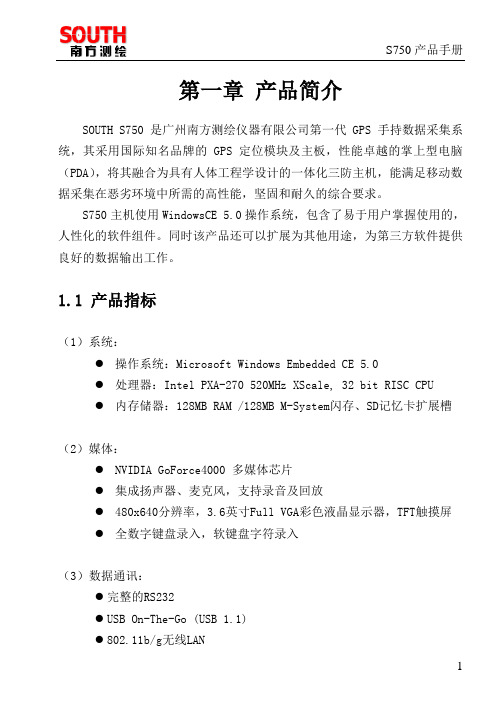

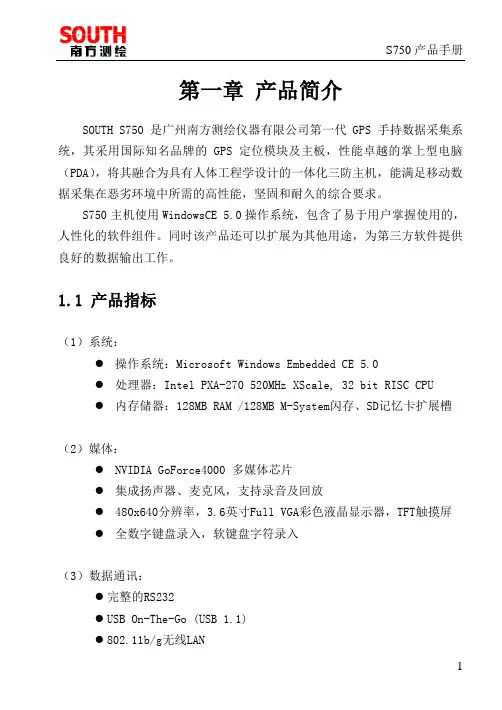

第一章产品简介SOUTH S750是广州南方测绘仪器有限公司第一代GPS手持数据采集系统，其采用国际知名品牌的GPS定位模块及主板，性能卓越的掌上型电脑（PDA），将其融合为具有人体工程学设计的一体化三防主机，能满足移动数据采集在恶劣环境中所需的高性能，坚固和耐久的综合要求。
S750主机使用WindowsCE 5.0操作系统，包含了易于用户掌握使用的，人性化的软件组件。
同时该产品还可以扩展为其他用途，为第三方软件提供良好的数据输出工作。
1.1 产品指标（1）系统：●操作系统：Microsoft Windows Embedded CE 5.0●处理器：Intel PXA-270 520MHz XScale, 32 bit RISC CPU●内存储器：128MB RAM /128MB M-System闪存、SD记忆卡扩展槽（2）媒体：●NVIDIA GoForce4000 多媒体芯片●集成扬声器、麦克风，支持录音及回放●480x640分辨率，3.6英寸Full VGA彩色液晶显示器，TFT触摸屏●全数字键盘录入，软键盘字符录入（3）数据通讯：●完整的RS232●USB On-The-Go (USB 1.1)●802.11b/g无线LAN●蓝牙1.2、Class II标准●内置GPRS/GSM通讯模块（选配）（4）GPS指标:●接收机:L1，C/A码，带载波相位平滑●通道:单频，12通道，并行跟踪（双通道SBAS跟踪）●重捕获时间：<1s●数据更新率：1Hz，可设置（最大20Hz）●冷启动：30s～45s●EVEREST多路径抑制技术（5）定位精度（典型值）：●实时差分改正：亚米级（CEP）（外部源修正或SBAS）●后差分处理：亚米级（CEP）●静态：水平5mm+1ppm，高程10mm+1ppm(典型值要求最少能锁定5颗卫星，PDOP小于6，SNR最小值为39dBHz，且有合理的多路径条件等)（6）协议：●完全支持SBAS(MSAS\WAAS\EGNOS)●数据I/O，NMEA-0183（GGA、ZDA、GLL、RMC、GSA、GSV、VTG），TSIP●修正量I/O协议：RTCM2.3（1、3、9）（7）物理：●尺寸：284mm x 95mm x 37mm●重量：0.73kg（带电池）（8）电气：●电池：3.7V，2700mAh，可拆卸●在线充电：AC100-240～，0.5A，50-60Hz（9）工作环境：●湿度：5%～95% RH 非凝结状态●操作温度：-20摄氏度到+50摄氏度（-4华氏度到122华氏度）●存储温度：-40摄氏度到+60摄氏度（-40华氏度到140华氏度）●防水防尘等级IP65，完全保护从各个方向的冲水及扬尘，防震动及撞击1.2 产品特点介绍1、专业的GPS模块国际专业品牌测量型GPS天线及定位主板，采用最新的ASIC芯片和COAST专利算法，比导航型主板搜星更迅速稳定，定位更精确可靠。

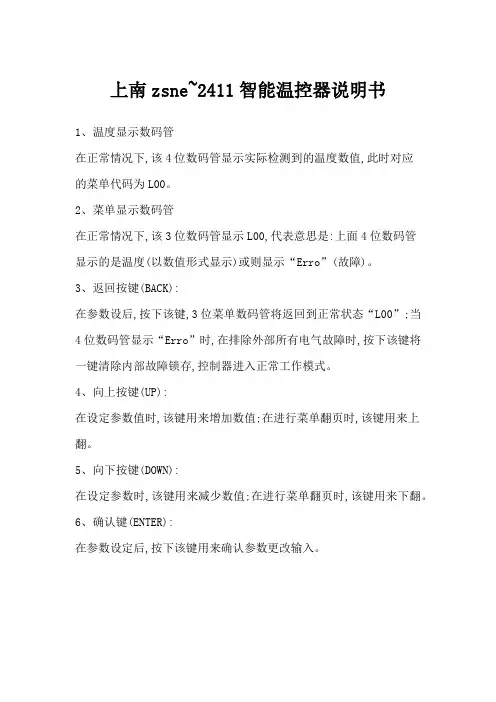

上南zsne~2411智能温控器说明书
1、温度显示数码管
在正常情况下,该4位数码管显示实际检测到的温度数值,此时对应
的菜单代码为L00。
2、菜单显示数码管
在正常情况下,该3位数码管显示L00,代表意思是:上面4位数码管
显示的是温度(以数值形式显示)或则显示“Erro”(故障)。
3、返回按键(BACK):
在参数设后,按下该键,3位菜单数码管将返回到正常状态“L00”;当4位数码管显示“Erro”时,在排除外部所有电气故障时,按下该键将一键清除内部故障锁存,控制器进入正常工作模式。
4、向上按键(UP):
在设定参数值时,该键用来增加数值;在进行菜单翻页时,该键用来上翻。
5、向下按键(DOWN):
在设定参数时,该键用来减少数值;在进行菜单翻页时,该键用来下翻。
6、确认键(ENTER):
在参数设定后,按下该键用来确认参数更改输入。

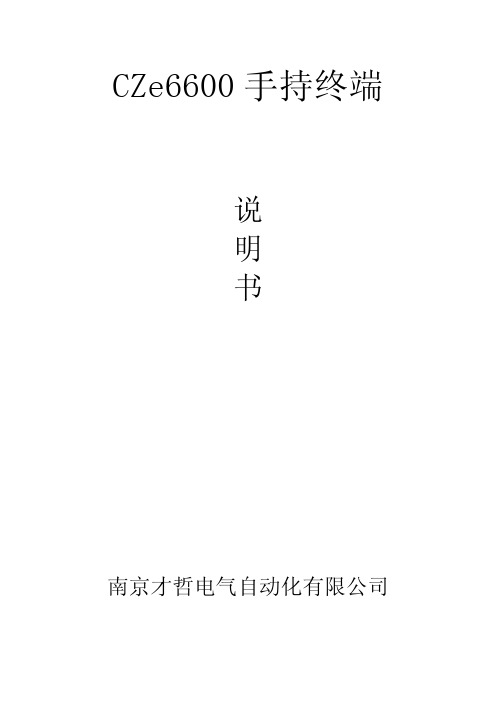

CZe6600手持终端说明书南京才哲电气自动化有限公司目录1.操作说明 (3)1.1.开关机 (3)1.1.1.开机 (3)1.1.2.关机 (3)1.2.键盘说明 (3)1.3.功能菜单 (4)1.4.通讯设置 (7)1.4.1.通讯工具 (7)1.4.2.下载应用程序 (7)1.4.3.显示/删除抄表机内应用文件 (8)1.4.4.下载开机画面 (8)1.4.5.上传数据 (9)1.4.6.系统时间 (9)2.注意事项及问题解答 (9)1.操作说明1.1.开关机1.1.1.开机按手持终端【电源】键，听到“嘀”一声后，屏幕显示如图：或进入上次关机前的状态界面。
按任意键进入应用程序；按【菜单F2】进入系统菜单。
1.1.2.关机抄表机有三个途径可以关机：键盘关机、定时关机、掉电关机。
■键盘关机：使用【电源】键。
■定时关机（自动关机）：是指在抄表机使用过程中，规定时间内没有任何按键操作时系统会自动关机，但进行数据通信时系统不会自动关机。
■掉电关机：是指在电池电量不足的时候，抄表机会自动关闭机器。
如果掉电时抄表机正在操作液晶屏幕，再次开机后屏幕可能会有些花点，这属于正常现象，屏幕再次刷新后即可消除花点。
1.2.键盘说明键盘的数量为20个独立健，其中包括【电源】【背光】组合键。
编号按键功能1电源开/关机2背光开/关液晶背光3F1打印打印票据4F2菜单菜单，复位5上翻上翻屏幕数据信息6下翻下翻屏幕数据信息7清除清除输入内容，退出8确认确认输入内容90-9数字键10．小数点11＋功能键1.3.功能菜单抄表机的系统向用户提供了一个全菜单化的界面，能让用户对整个系统进行设置和控制。
【1】系统通讯用通讯电缆将上位计算机与手持终端正确连接后进行通讯传输。
若通讯方式是串口，则显示串口通讯。
【2】系统信息〔1〕机器信息〔2〕文件信息可以查看机器内的应用程序和数据库名称，以及文件数量和机器剩余的可用空间大小。
〔3〕系统时间此菜单显示抄表机系统时间信息；机内有一颗备份电池，它为时间提供电源，外面的充电电池掉电情况下，可以保持时间正常继续运行。

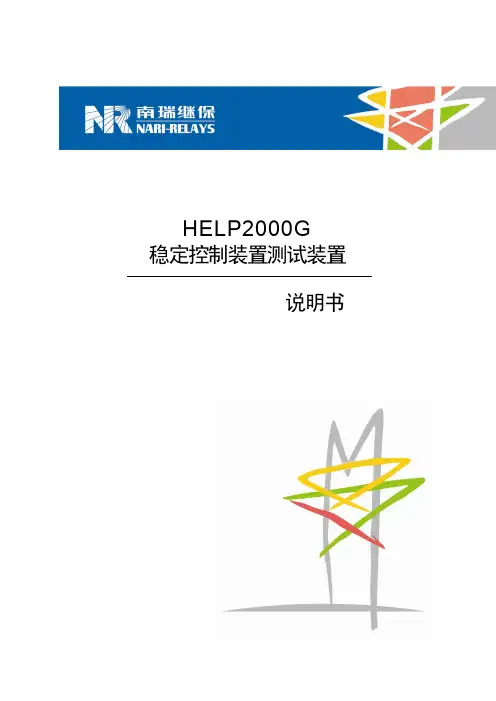

HELP2000G稳定控制装置测试装置说明书HELP2000G稳定控制装置测试装置 前言使用产品前，请仔细阅读本章节！本章叙述了使用产品前的安全预防建议。
在安装和使用时， 本章内容必须全部阅读且充分理解。
忽略说明书中相关警示说明，因不当操作造成的任何损害，本公司不承担相应负责。
在对本装置做任何操作前，相关专业人员必须仔细阅读本说明书，熟悉操作相关内容。
l操作指导及警告本手册中将会用到以下指示标记和标准定义：危险! 意味着如果安全预防措施被忽视，则会导致人员死亡，严重的人身伤害，或严重的设备损坏。
警告! 意味着如果安全预防措施被忽视，则可能导致人员死亡，严重的人身伤害，或严重的设备损坏。
警示! 意味着如果安全预防措施被忽视，则可能导致轻微的人身伤害或设备损坏。
本条特别适用于对装置的损坏及可能对被保护设备的损坏。
警告！为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本使用手册和您购买的产品相 兼容。
警告！电气设备在运行时，这些装置的某些部件可能带有高压。
不正确的操作可能导致严重的人身伤 害或设备损坏。
只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。
工作人员需熟知本手册中 所提到的注意事项和工作流程，以及安全规定。
特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。
如果不遵守可能导致严重的 人身伤亡或设备损坏。
危险！在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。
该回路开路可能会 产生极端危险的高压。
HELP2000G 稳定控制装置测试装置警告！l 曝露端子在装置带电时不要触碰曝露的端子等，因为可能会产生危险的高电压。
l 残余电压在装置电源关闭后，直流回路中仍然可能存在危险的电压。
这些电压需在数秒钟后才会消失。
警示！l 接地装置的接地端子必须可靠接地。
l 运行环境该装置只允许运行在技术参数所规定的大气环境中，而且运行环境不能存在不正常的震动。
l 额定值在接入交流电压电流回路或直流电源回路时，请确认他们符合装置的额定参数。
PNOZX10使用说明
1.硬件连接：
在使用PNOZX10之前，首先要确保正确连接设备。
将音频设备（如麦克风、乐器等）插入PNOZX10的输入通道，然后将输出通道连接到功放、音箱或电脑等设备上。
2.控制界面：
3.基本设置：
在开始使用PNOZX10之前，需要进行一些基本设置。
通过菜单界面可以设置采样率、位深、输入输出通道等参数，确保符合项目需求。
4.录制功能：
5.混音功能：
6.后期制作：
7.存储和导出：
8.软件升级：
9.常见问题解答：
总结：
PNOZX10是一款功能强大的音频处理平台，适用于音频录制、混音和后期制作等多个领域。
通过正确的硬件连接和基本设置，用户可以轻松进行高质量的音频录制。
同时，PNOZX10的混音和后期制作功能可以帮助用
户进一步提升音频的质量和效果。
通过存储和导出功能，用户可以方便地保存和分享音频数据。

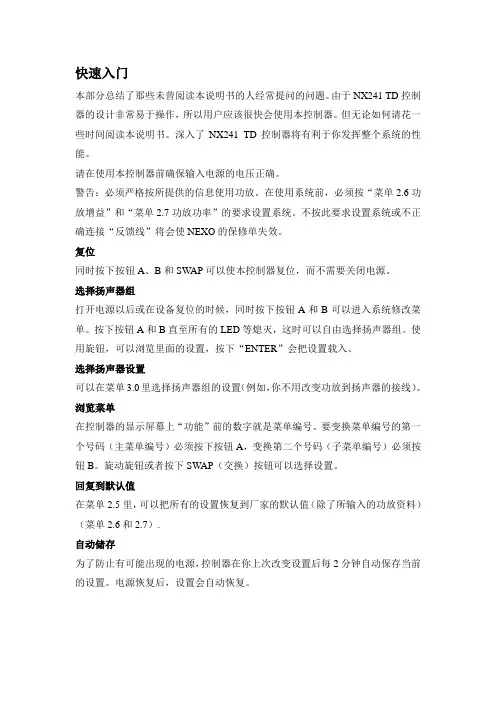

快速入门本部分总结了那些未曾阅读本说明书的人经常提问的问题。
由于NX241 TD控制器的设计非常易于操作，所以用户应该很快会使用本控制器。
但无论如何请花一些时间阅读本说明书。
深入了NX241 TD控制器将有利于你发挥整个系统的性能。
请在使用本控制器前确保输入电源的电压正确。
警告：必须严格按所提供的信息使用功放。
在使用系统前，必须按“菜单2.6功放增益”和“菜单2.7功放功率”的要求设置系统。
不按此要求设置系统或不正确连接“反馈线”将会使NEXO的保修单失效。
复位同时按下按钮A、B和SWAP可以使本控制器复位，而不需要关闭电源。
选择扬声器组打开电源以后或在设备复位的时候，同时按下按钮A和B可以进入系统修改菜单。
按下按钮A和B直至所有的LED等熄灭，这时可以自由选择扬声器组。
使用旋钮，可以浏览里面的设置，按下“ENTER”会把设置载入。
选择扬声器设置可以在菜单3.0里选择扬声器组的设置（例如，你不用改变功放到扬声器的接线）。
浏览菜单在控制器的显示屏幕上“功能”前的数字就是菜单编号。
要变换菜单编号的第一个号码（主菜单编号）必须按下按钮A，变换第二个号码（子菜单编号）必须按钮B。
旋动旋钮或者按下SWAP（交换）按钮可以选择设置。
回复到默认值在菜单2.5里，可以把所有的设置恢复到厂家的默认值（除了所输入的功放资料）（菜单2.6和2.7）.自动储存为了防止有可能出现的电源，控制器在你上次改变设置后每2分钟自动保存当前的设置。
电源恢复后，设置会自动恢复。
控制器支持的预先设置列表（LOAD1_80）在印刷本说明书的时候，控制器的软件版本为LOAD1-80，它支持以下的设置。
Alpha扬声器组Alpha E扬声器组PS扬声器组配置NX241音频的通道为24比特，而中心计算器为48比特，运算能力为1亿个指令每秒。
其性能如下：◆2个模拟输入（平衡），24比特模/数转换器◆4个模拟输出（平衡），24比特模/数转换器◆4个感应输入（不平衡），18比特模/数转换器可以有如下的配置：◆立体声无源模式，带（或者不带）单声道超低频（2个独立的无源扬声器）◆立体声无源模式，带立体声超低频以及单声道无源模式，带2个超低频扬声器◆有源4路模式以及有源3路（单声道）模式◆有源3路+在输入B上的辅助超低频模式◆立体声有源2路模式均衡和滤波器超低频和甚高频（VHF）滤波控制器使用高通和低通滤波器，以过滤掉那些有可能损害TD控制器和功放性能的频率成分。
D-Day南泽说明书北京奥运鸟巢停车系统唯一指定品牌感应式智能停车场管理系统硬件使用说明书深圳市南泽电子有限公司目录一、施工安装使用说明 (2)1．设备摆放安装尺寸图 (2)2．线圈安装施工布线 (3)3．系统工程布线图 (4)二、系统联网说明 (6)三、主要部分功能及接线说明 (6)1．系统控控制器………………………………………………………………………………5-7 2．通讯转换器………………………………………………………………………………8-9 3．环路检测器………………………………………………………………………………9-10一、施工安装使用说明土建安装：1.用户根据现场实际情况，规划好设备摆放位置，并将设备定位，可参考如下《设备摆放尺寸图》2. 用混凝土浇铸一高10-20CM的防水防撞的安全岛，并根据<系统布线图>把线管及线材埋好。
线圈施工：如图，一般标准情况道闸地感线圈施工在闸杆下方离300-500mm位置，近距离有车读卡/取卡线圈，在入口控制机的正面前方的位置，用混泥土切割机切出一760mmX1830mm带倒角的矩形切槽，再切一引线切槽至设备内，切槽宽度20mm，深度为40 mm左右。
将地感线嵌入矩形切槽5-8匝，地感线圈双绞后引线引至设备内接到车辆检测器上，再用水泥、沥青或环氧树脂封住锯缝。
温馨提示：地感线圈要保证无破损、无漏电、线无接头、不能与大面积金属靠近，与相邻地感线圈电感量留有差异（面积不同或匝数不同）以免发生电磁共振而导致检测失效。
特殊情况通道地感线圈布线尺寸不同，如6米通道、对开通道、远距离有车读卡等。
A-A204设备安装：参考如下设备底座安装尺寸图将设备摆放在水泥岛上，或其它适合位置。
并根据设备的孔位，选好适合的膨胀螺丝将设备固定紧。
单位：mmA-A《图1》DD-168A票箱安装底座图《图2》DD-700票箱安装底座图工程布线：1. 布线时请注意信号线请使用RVVP2x0.5mm或RVVP4x0.5mm屏蔽线. 并将屏蔽层按图良好接地，以提高抗雷击抗干扰性能。
强电220V请使用3x4 m²电源线.. 多台电脑联网时（超过100米以上）请使用光纤布线，这样数据传输速度更快。
2 避免干扰强电与弱电不可同管道,布线时线头最好预留,尽量避免接头,焊点,保障线路通畅,简易维护工作.3.220V电源可以就近取电，电源线应尽量打麻花,避免信号干扰，备用线可根据实际情况进行预留。
二、系统联网说明DD-266三、主要部分功能及接线说明●系统控制器1．系统控制器接线图注：重复A-G过程可设置2个以上（最多8个）读卡机ID（ID：指读卡机地址号。
如标准一进一出则可设为“1”表示进口读卡机，“2”或“6”表示出口读卡机，如多进多出共用1个控制器则可设为“1”与“5”代表#1号门、“2”与“6”代表#2号门、“3”与“7”代表#3号门、4与8代#4号门。
⑤删除感应卡（Del Card）注：执行该操作将清除控制器内所有数据，恢复到出厂状态●通讯处理器1．连接图1．. 性能参数1）接口特性：接口兼容EIA/TIA的RS-232C、RS485/RS-422标准。
2）电气接口：RS-232接口输入DB9母头连接器，RS-422/RS-485接口输出DB9母头的连接器。
3）保护等级：RS-232接口+/-15KVESD保护，RS-422、RS-485接口每线600W的浪涌保护。
4）隔离度：隔离电压2500Vrms 500DC连续专用DC/DC模块。
5）工作方式：导步半双工或异步全又工6）信号指示：三个信号指示灯电源（PWR）、发送（TXD）、接收（RXD）7）传输介质：双绞线或屏蔽线8）传输速率：115.2K BPS到300M38.4K BPS到2.4KM9600BPS到5KM9)使用环境:-40℃到85℃,相对温度为5%到95%10)传速距离:0-5000(115200bps-9600bps)，建议，超过1000米超好使用光纤布线，传输速度更快。
2．RS-485/RS-422输出信号及接线端子引脚分配DB9Male(PIN)输出信号RS232全双工接线RS-485半双工接线1 T/R+ 发（A+）RS-485（A+）2 T/R- 发（B-）RS-485（B-）3 RXD+ 收（A+）空4 RXD- 收（B-）空5 GND 地线地线6 VCC 电源10-30VDC输入9VDC输出电源10-30VDC输入9VDC输出7 N/A8 N/A9 N/A串口3． 计算机的配置推荐：CPU ；Intel Pentium E2160 内存：金士顿（King ston ） 1G 硬盘:：希捷/西部数据 160G显卡：七彩虹、华硕、双敏（除昂达），显内128M 以上。
主板：华硕大915以上配置（一定不能是昂达） 鼠标：双飞燕 PS/2接口（非USB 接口） 键盘：双飞燕、罗技 PS/2接口 电源：大水牛，长城 350W电脑串口卡：配置电脑时自已驱动好 安装系统：、WINXP 或 WIN2000●环路检测器1. 概述：DD-HLA 系列智能车辆检测器主要用于车辆存在检测。
适用于停车场、公路收费及交通信号灯控制等。
该探测器为单通道探测器，即只能同时监测一个电感线圈，它具有两个继电器用以提供输出信号，客户可选择不同的输出信号用来控制机械驱动器、出卡设备或计算车辆。
2. 安装检测器：车辆检测器必须装在离检测线圈尽可能近的、防水防潮的干燥环境里。
检测器能否良好工作在很大程度上取决于它所连接的检测线圈。
线圈的几个重要参数包括：线圈形状、大小、匝数、埋设方法等。
3. 连接：接线说明：1）1、2脚位接入电源（220V AC ）。
2）10、6、5脚位为K1输出继电器（分别为常闭、动、常开）。
3）11、4、3脚位为K2输出继电器（分别为常闭、动、常开）。
4）7、8脚位接检测线圈。
（ 9脚空）地感 信 号①接道闸控制器地感信号②或接发卡机信号③或接蓝牙主机4. 使用：打开电源后，检测器将自检。
自检程式约需3秒，当自检通过后绿色指示灯由闪烁变为熄灭。
在自检期间，检测线圈最好为空（不应有车停其上）。
车辆检测器自检成功后，当线圈上有车通过时，绿色指示灯亮且相应的输出继电器动作。
如果检测器没有反应，请调整面板的灵敏度设置开关。
5. 灵敏度调节：灵敏度调节使用面板上部“Sens.”拨动开关，共有三档，“L”为最低，“H”为最高。
有两种选择（由内部DIP开关SW1设置，3,4设置ON为较低频率，设置OFF为较高频率）。
出厂默认设置为低频。
只有当两个检测线圈装得较近，存在“串扰”时才需要调整。
7.复位的使用:sens.1的H档和M档的转换即复位。
8. 技术参数：◆交流电压：230V A C±10%◆功耗：小于3W◆工作环境温度：-20℃~ +55℃，存贮温度：-40℃~ +80℃◆相对湿度：最大95%◆工作频率：50KHz ~ 250KHz◆灵敏度：三档调节◆反应时间：100ms◆信号保持时间：不受限制◆继电器：250V AC/3A◆系统调节：自动补偿气候的影响，最大每小时50℃。
即环境温度不能瞬变，应在每小时50℃以内。
◆线圈电感量：线圈加上连接线可为10—1000uH，理想值应在80—500uH之间。
◆线圈连接线：最大长度为10米，总电阻小于10Ω。
◆掉电时处理器返回时间：近似2s◆防护等级：IP30◆外形尺寸：112×73×34（包含底座）四、停车场收费管理系统安装注意事项1．使用线材：a：电源线采用3*1.5的电源线，线径不能选用过小！b：信号通讯线请选用屏蔽效果好的屏蔽线，距离越远屏蔽效果要求越高，建议用达到128扁以上的屏蔽线。
C：联接摄象机请选用专业视频线：如：75-5 线。
D:计算机之间的网络请使用网线连接，如果距离太远既要用光纤联网，避免信号衰竭。
E：管材请根据工程现场情况和消防要求选pvc管或者铁管。
2．布线：a：计算好管材数量，强电和弱电不可同管道，强电和信号线不能同管道。
B：布线时线头请尽量预留，尽量避免出现接头，焊点，保障线路通畅，简易维护工作。
C: 注意安装地感线圈，如果有多个线圈，线圈间距不要太小，要大于3m，从线圈到车辆检测器这段请进行双绞，一米要大于20绞；线圈附近不要靠近钢铁，电场，磁场；小心安装，不要磨破线圈的包皮。
避免对线圈工作造成影响。
D:接线时请按照安全规范，不要带电操作；细心接线，不要接错端口。
3．安装：a．硬件安装时请注意防尘防雨，安装过程中不要通电，道闸安装时注意杆子不要被过往车辆撞损，完成杆子安装后把杆子升起来；如果杆子比较长或者是折叠臂时，要固定好膨胀螺丝后在操作调试，避免杆子太重落下时设备倒下。
b．在计算机上完成软件安装，等待硬件通电调试。
4．调试：a：请按照调试步骤：接通设备后，先拿附带的测试卡调试硬件设备；再连接上软件整个系统进行测试。
B：中间过程请参照说明书进行，不要让人随意拆卸设备，不要让人随意设置设备，因在有专门负责人情况下对照设备要求达到的性能逐条调试。
C：如果调试过程中有什么疑惑不明处，请及时与我方联系，共同解决出现问题。
D：调试完成后，请让整套设备处于工作状态，适当老化设备。
5．保养，培训：a：对于硬件设备，平时请注意防水防尘，作好电路板的灰尘清理工作（主要用带有酒精的棉花团），定时检查线路，防止线路脱落引起系统故障和漏电现象。
；对于道闸请定时给转动部分添加润滑油。
延缓设备老化。
B：软件的备份定时执行，防止因计算机故障引起数据丢失；计算机整理和重装时也要事先做好备份。
C：培训操作人员，按照说明书操作系统，不要随意人为的改动设备设置。
