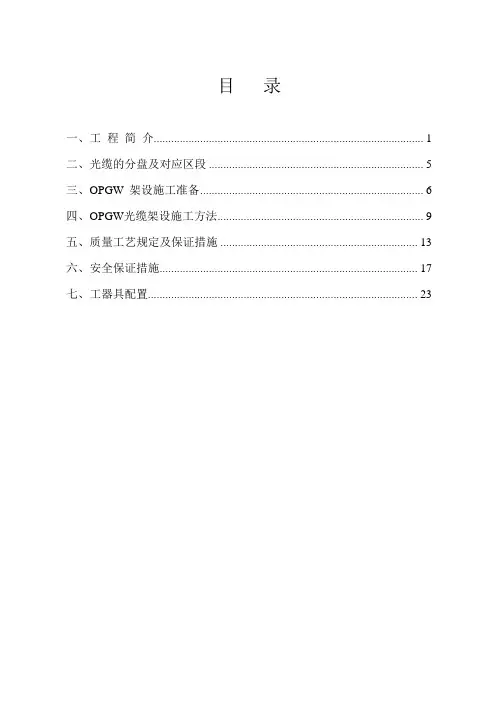

目录一、工程简介 (1)二、光缆的分盘及对应区段 (5)三、OPGW 架设施工准备 (6)四、OPGW光缆架设施工方法 (9)五、质量工艺规定及保证措施 (13)六、安全保证措施 (17)七、工器具配置 (23)编制依据：⑴《国家电网公司输变电优质工程评选办法》国家电网基建〔2012年版〕⑵《国家电网公司输变电工程标准工艺（三）工艺标准库》〔2012年版〕⑶《电力建设工程施工技术管理导则》国家电网工〔2003〕153号⑷《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》基建质量〔2010〕322号⑸《国家电网公司输变电工程达标投产考核办法》国家电网基建〔2011〕146号；⑹《国家电网公司输变电工程标准工艺（一）施工工艺示范手册》〔2011年版〕⑺《国家电网公司基建质量管理规定》国家电网基建〔2011〕1759号⑻《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号⑼《国家电网公司基建安全管理规定》国家电网基建〔2011〕1753号⑽《输变电工程建设标准强制性条文实施管理规程》Q／GDW 248-2008 ⑾《110～500kV架空送电线路施工及验收规范》GB50233-2005⑿《110kV～500kV架空电力线路工程施工质量及评定规程》DL／T 5168-2002⒀《超高压架空输电线路张力架线施工工艺导则》SDJJS 2-87⒁《电力建设安全工作规程第2部分：架空电力线路》DL 5009.2-2004⒂《输变电工程安全文明施工标准》Q／GDW 250-2009⒃Q/SLG-ZS-2012《质量管理手册》及相关程序文件⒄工程设计图纸一、工程简介1.1工程概况本期新建220kV银城站—110kV田庄站输电线路，从220kV银城站出线，采用同塔双回路架设。
线路全长2×5.5km，全部采用架空线路，新建钢管杆41基，架设至110kV田庄站进线间隔处。
奥普泰光传输设备安装调试标准化作业指导书作业班人员：共人工作负责人：作业时间：年月日时分至年月日时分作业地点：作业单位：1 适用范围本作业指导书适用于江西电网采用奥普泰光传输设备的安装与调试作业。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 544-94《电力系统通信管理规程》国家电网安监[2005]83号《电力安全工作规程》Q/CD-YX-200《江西省电力系统通信运行管理规程》DL 548-94《电力系统通信站防雷运行管理规程》DL/T 547-94《电力系统光纤通信运行管理规程》国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》3 作业前准备3.1 工作任务及人员分工✓序号内容责任人1 熟悉施工设计图纸2 材料、工器具准备。
3 机架固定、组装。
4 电源接线、设备开通测试。
5 作业结束验收。
3.2 人员要求标准✓序号内容备注1 精神状态良好。
2 具备必要的电气知识，能正确使用工具，了解设备有关技术标准和要求，能正确分析测试结果。
3 工作中互相关心安全生产，杜绝违章行为，知道工作地点、工作任务，熟悉现场安全作业要求，并经现场安全交底。
4 工作班成员要服从工作负责人和专责监护人的安排。
3.3 准备工作安排✓序号工作项目工作内容或要求备注1 勘察现场。
调查作业环境及设备、电路运行情况。
2 开箱验货。
搜集开箱资料、检查设备是否完好。
3 施工方案安排。
熟悉施工图纸、资料，确定施工方案及作业程序。
4 准备工作所需主要工器具。
准备本次施工所必须的工器具。
详见附件3.45 准备工作所需主要材料。
材料充足、合格，符合现场实际需要。
详见附件3.56 根据现场工作时间和工作内容落实工作。
工作票应填写正确，并按《电力安全工作规程》执行3.4工器具清单✓序号名称规格单位数量备注1 光功率计2 2M误码仪3 万用表4 冲击电钻5 切割机6 个人工器具7 压线钳8 电吹风9 开丝扳手10 活扳手11 套筒12 钢丝钳13 尖嘴钳14 螺丝刀15 锤子16 板锉17 电烙铁18 绝缘手套19 工具箱3.5施工材料清单序号名称规格单位数量备注1 尾纤2 电缆3 同轴电缆4 电源线5 绑扎带6 胶布7 标签纸8 焊锡丝9 直流空气开关10 单股铜芯线11 黄绿铜芯线12 棉纱13 砂轮片14 棉纱手套15 热缩管16 防火水泥17 钻头18 压线鼻19 记号笔20 小毛刷21 封堵材料3.6 危险点分析与安全控制措施√序号危险点预控措施1 现场安全措施不完备做好安全措施；明确作业地点与带电部位。

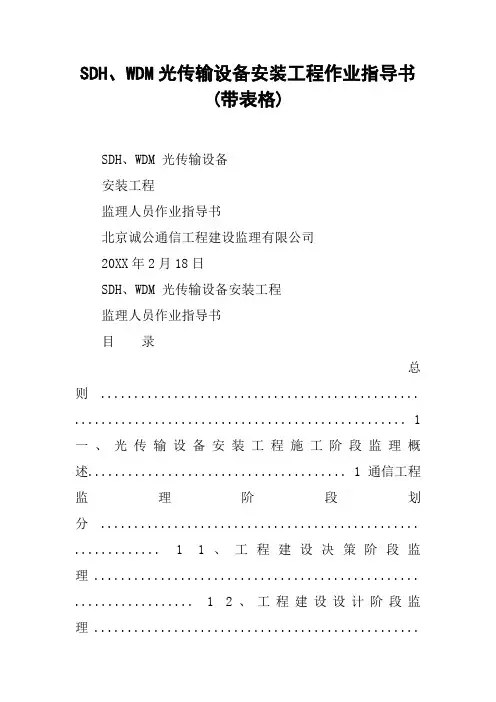

SDH、WDM光传输设备安装工程作业指导书(带表格)SDH、WDM 光传输设备安装工程监理人员作业指导书北京诚公通信工程建设监理有限公司20XX年2月18日SDH、WDM 光传输设备安装工程监理人员作业指导书目录总则 ................................................ .. (1)一、光传输设备安装工程施工阶段监理概述....................................... 1 通信工程监理阶段划分 ................................................ ............. 1 1、工程建设决策阶段监理................................................. .................. 1 2、工程建设设计阶段监理................................................................... 1 3、工程建设施工阶段监理................................................. .................. 1 光传输设备安装工程监理依据 ................................................ .. 1 1、合同文件 ................................................ ......................................... 1 2、设计文件 ................................................ ......................................... 2 3、验收标准 ................................................ ......................................... 2 工程监理组织机构 ................................................ ....................... 2 (四)监理职责 ................................................ ....................................... 3 1、总监理工程师职责 ................................................ .......................... 3 3、专业监理工程师职责 ...................................................................... 4 4、监理员职责 ................................................ ..................................... 5 通信工程监理主要制度 ................................................ ............... 5 二光传输设备安装工程质量控制 ................................................ .. (11)事前控制 ................................................ ................................. 11 事中控制： .............................................. ................................ 13 1、设备安装质量控制 ................................................ ...................... 13 2 工程测试质量控制 ................................................ ........................ 17 3、本机性能测试 ................................................ .............................. 18 4、系统性能测试 ................................................ .............................. 30 事后控制 ................................................ ................................. 38 三工程常用表格................................................. ............................... 38 竣工技术文件 ................................................ .......................... 38 测试检查表格 ................................................ .......................... 39 监理表格 ................................................ (39)总则为有效地对工程质量、进度、投资进行控制，规范施工阶段监理工作的内容、规则和方法，提高通信工程建设监理工作水平，特制定本指导书。
华为企业社会责任报告
华为光传输设备安装调试标准化作业指导书
作业班人员：共人工作负责人：
作业时间：年月日时分至年月日时分作业地点：
作业单位：
1 适用范围
本作业指导书适用于江西电网采用华为光传输设备的安装与调试作业。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 544-94《电力系统通信管理规程》
国家电网安监[2005]83号《电力安全工作规程》
Q/CD-YX-200《江西省电力系统通信运行管理规程》
DL 548-94《电力系统通信站防雷运行管理规程》
DL/T 547-94《电力系统光纤通信运行管理规程》
国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》
3 作业前准备
3.1 工作任务及人员分工
3.2 人员要求标准
3.3 准备工作安排
3.4工器具清单
3.5施工材料清单
3.6危险点分析与安全控制措施
4 作业程序及作业标准4.1 开工
4.2作业内容和作业标准
5 结束阶段
5.1 竣工结束程序
5.2 召开班后会
总结本次作业安全、质量情况及经验教训，记入“班组工作日志”中。
6 完工总结
7作业指导书执行情况评估
页脚内容12。
OPGW安装技术指导书OPGW安装技术指导书章节一：引言⑴目的本文档的目的是为了提供有关OPGW安装的详细技术指导，以确保安装过程顺利进行，并达到预期的技术要求。
⑵适用范围本文档适用于OPGW的安装过程，包括物料准备、设备验收、安装步骤、安全措施等方面的内容。
章节二：术语和定义⑴ OPGWOPGW全称为光纤复合地线（Optical Fiber Composite Overhead Ground Wire），是一种将光纤与导线结构结合起来的电力输电线路。
⑵附加光缆附加光缆是指铺设在OPGW上面的用于传输数据的光缆。
⑶张力张力是指在悬挂电路中应用的张力，用于保证线路的稳定性和安全性。
⑷爬升爬升是指由于线路张力，导致OPGW在支撑结构上移动的过程。
⑸出线点出线点是指OPGW与其他线路连接的位置。
章节三：物料准备⑴ OPGW材料清单在开始安装之前，需要准备以下材料：●OPGW线缆●附加光缆●张力放松器●附加设备（如连接器、锚线等）⑵材料验收在进行安装之前，对以上物料进行验收，确保其质量和数量符合要求。
检查每个物料的型号、标识和包装，确认其与订单一致。
章节四：设备验收⑴设备清单在开始安装之前，需要验收以下设备：●张力计●光缆测试仪●光源和光功率计●手持式GPS设备⑵设备验收过程对以上设备进行验收，确保其功能正常、完好无损。
根据设备厂家提供的说明书进行操作和校验，保证其准确度和可靠性。
章节五：安装步骤⑴简介本章节将介绍OPGW的安装步骤，并对每个步骤进行详细说明。
⑵预安装准备在开始安装之前，需要进行以下预安装准备工作：●准备好施工方案和安全措施计划●确定安装队伍和分工●检查施工设备和工具●确保施工现场安全⑶线缆敷设根据设计要求和施工方案，进行OPGW的线缆敷设工作。
包括选择正确的敷设路线、确定张力点、计算张力等。
⑷线缆附件安装在线缆敷设完成后，进行线缆附件的安装，包括吊夹、张力放松器、接地线等。
⑸附加光缆敷设如果需要附加光缆传输数据，需要进行附加光缆的敷设。

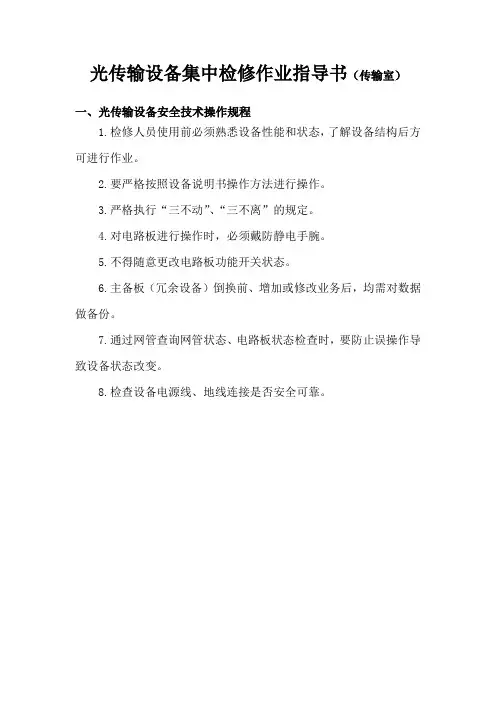

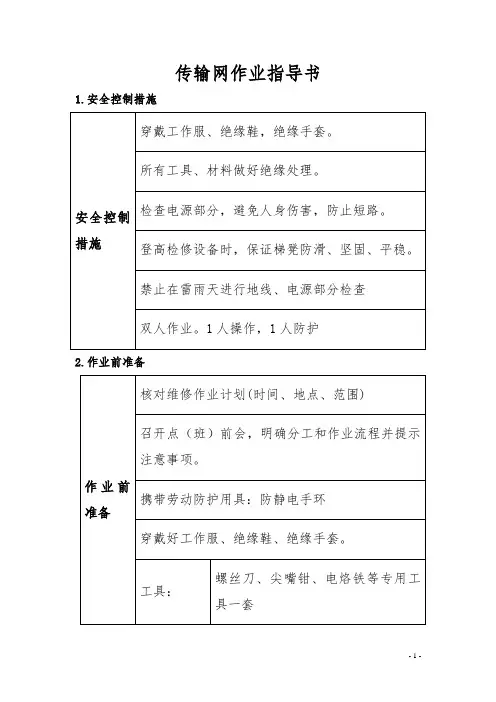

光传输设备集中检修作业指导书（传输室）一、光传输设备安全技术操作规程1.检修人员使用前必须熟悉设备性能和状态，了解设备结构后方可进行作业。
2.要严格按照设备说明书操作方法进行操作。
3.严格执行“三不动”、“三不离”的规定。
4.对电路板进行操作时，必须戴防静电手腕。
5.不得随意更改电路板功能开关状态。
6.主备板（冗余设备）倒换前、增加或修改业务后，均需对数据做备份。
7.通过网管查询网管状态、电路板状态检查时，要防止误操作导致设备状态改变。
8.检查设备电源线、地线连接是否安全可靠。
二、工作（作业）内容及标准序号作业项目作业内容工作（作业）标准1 清扫设备清扫（根据需要可整机除尘）设备内外干净。
2 整机检修 1.指示灯检查架顶告警灯、各板指示灯显示正常。
2.外观及配线检查 1.设备标签、铭牌齐全准确。
2.配线走线规范、连接可靠、标识准确。
3.风扇转动灵活。
3 网管终端检修1.网管终端硬件检修1.终端硬件及外设运行正常。
2.网管终端软件检修1.操作系统、网管软件运行正常。
2.各网元监控正常。
3.对数据进行备份，制作备份光盘。
4 功能测试试验1.指标测试（只测试备用通道）1. 24小时VC12通道误码≤ 0。
2. 24小时VC4 通道误码≤0。
2.保护倒换主备板、主备（迂回）通道保护切换正常。
3.时钟状态查看各网元时钟同步状态良好，时间准确。
5 台账核对电路、通道台账核对台账准确、清晰。
6 结束作业 1.填写检修记录记录填写真实、完整、准确、清楚。
2.清理作业现场作业现场整洁。
光传输设备日常检修作业指导书（传输室）一、光传输设备安全技术操作规程1.检修人员使用前必须熟悉设备性能和状态，了解设备结构后方可进行作业。
2.按规定着用劳动防护用品。
3.严格执行“三不动”、“三不离”的规定。
4.对电路板进行操作时，必须戴防静电手腕。
5.不得随意更改电路板功能开关状态。
6.增加或修改业务后，需对数据做备份。
7.通过网管查询网管状态、电路板状态检查时，要防止误操作导致设备状态改变。
一、工作前准备
1、本次作业流程图：（所有工作人员必须熟悉）
2、作业安排
3、作业人员安排
4、工器具、仪器、仪表的准备（根据工作情况而定）
5、工作负责人交待工作票内容、安全措施、危险点分析及控制措施、注意事项：
二、作业开始：
1、核对安全措施：
2、作业步骤：
3、恢复安全措施：（对照安全措施票恢复）
负责人：
4、打扫作业现场清洁卫生：
5、工作负责人检查作业完成情况：
6、结束工作票：
7、编写报告：
8、工作结束。
通信作业标准化工序卡
变电站作业工作负责人：
作业日期：年月日
至年月日
报告批准：
批准日期：年月日
报告审核：
审核日期：年月日
报告编制：
编制日期：年月日。

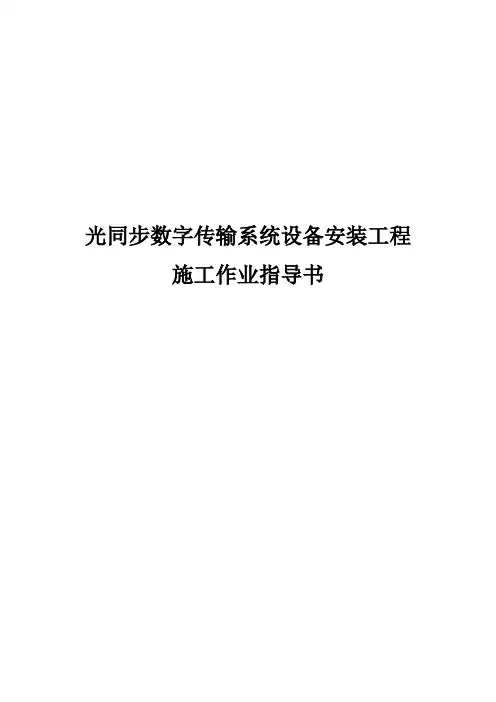

光同步数字传输系统设备安装工程施工作业指导书目录第一章总则第二章设备安装工程前期准备第三章传输机房设备安装第四章光同步数字传输系统（SDH）单机测试第五章光同步数字传输系统（SDH）系统测试第六章密集波分复用（DWDM）系统本机测试第七章DWDM系统测试项目测试方法第一章总则1.1本规程为光同步数字传输系统设备安装工程施工操作、质量检查的主要技术依据。
在施工中除设计文件中另有要求外均须按本规程要求进行施工。
1.2本规程适用于新建、扩建光同步数字传输系统设备安装工程。
对于同类的改建工程也可参照执行。
1.3本规程所需安装的设备、材料的规格、程式和质量，应符合规程和设计文件的相关规定。
凡本规范未包括的设备规格、程式、质量应符合设计要求。
1.4对于自然灾害、事故应急通信等特殊情况，没有设计文件或达不到有关规范要求的施工项目，应和建设单位协商解决，并办理有关手续。
1.5在施工过程中，不得安装有损坏、变形、受潮的产品，严禁安装没有入网许可证、产品合格证、出厂验收单的产品。
1.6在开箱清点设备材料时，必须有建设单位、供货单位、施工单位三方在现场共同按设备材料清单进行清点。
发现损坏、缺货、不合格产品，必须由三方签字认可，并由责任方负责。
1.7凡在工程施工过程中，发现不合格的产品，应由责任方及时调整、修改，直至合格。
1.8各种设备的备、附件及工余料在施工时必须保护完好、齐全，竣工时一并由施工单位向建设单位清点、移交。
1.9本规范的解释权与修改权属新疆宇游科技有限公司第二章设备安装工程前期准备2.1设计会审2.1.1项目负责人组织参加施工的技术人员，认真审阅施工图设计，掌握工程的全部施工内容和设计要求，对施工图设计的技术可行性及费用合理性给予评估。
并填写《施工图内部审核记录表》2.1.2对施工图设计的技术方案、费用取定等认为异议的地方，在施工图设计会审会议上向设计单位或业主提出意见和建议。
2.1.3项目部保存施工图设计会审纪要。
奥普泰光传输设备网管配置标准化作业指导书
作业班人员：共人工作负责人：
作业时间：年月日时分至年月日时分作业地点：
作业单位：
1适用范围
本作业指导书适用于江西电网奥普泰光传输设备的网管配置作业。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 544-94《电力系统通信管理规程》
国家电网安监[2005]83号《电力安全工作规程》
Q/CD-YX-200《江西省电力系统通信运行管理规程》
DL 548-94《电力系统通信站防雷运行管理规程》
DL/T 547-94《电力系统光纤通信运行管理规程》
国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》
3 作业前准备
3.1 工作任务及人员分工
3.2 人员要求标准
3.3 准备工作安排
3.4施工材料和工器具清单
3.5危险点分析与预控措施
4 作业程序及作业标准4.1 开工
4.2作业内容和作业标准
5 结束阶段
5.1 竣工结束程序
5.2 召开班后会
总结本次作业安全、质量情况及经验教训，记入“班组工作日志”中。
6 完工总结
7作业指导书执行情况评估。
传输设备硬件安装规范南京贝龙通信科技有限公司质量安全部2018年目录一、机房结构 ----------------------------------------- 3二、施工前准备 --------------------------------------- 9三、ODF/DDF等机架安装要求 --------------------------- 18四、光纤、光电缆布线敷设要求 ------------------------- 29五、基站电源 ----------------------------------------- 39六、基站设备安装 ------------------------------------- 52七、基站铁塔RRU、GPS系统的安装 ---------------------- 64机房结构施工前准备一、机房环境检查1、在设备安装工程开始前，施工单位应根据设计要求对机房的环境条件进行全面检查，检查内容如下:1）机房应远离易燃、易爆、强电磁干扰（大型雷达站、发射电台、变电站）等场所。
2）机房不应与水泵房及水池相毗邻，机房的正上方不应有卫生间、厨房等易积水建筑。
3）机房的土建工程应已竣工，机房的净高、承重、门窗、墙面、地面、顶棚面、孔洞、照明、电源插座设置等应符合工艺设计要求，门锁和钥匙配套齐全。
4）房屋预埋线槽、暗管、孔洞和竖井的位置数量、尺寸均应符合设计要求。
5）机房和设备间的环境温度和相对湿度应符合设计要求。
6）机房可提供符合设备工作所需要的直流电源或交流电源；其直流电源电压、波动范围及交流电源电压、频率、波形畸变率均应符合设计要求或设备订货合同要求。
7）机房内和设备相关联的金属结构件建议作保护接地。
8）ODF宜接保护地，光缆内用于增加强度的金属线宜接保护地。
2、新建机房不得安装吊顶和活动地板。
3、机房应提供可靠的接地装置，接地电阻值应符合设计要求。
4、有可靠的安防措施,具备门禁告警等系统。
铁路通信工程施工光传输设备安装作业指导书1.设备开箱检查光传输设备主要包括光终端接入设备OLT光传输终端设备TM PCM设备和中间站ONU设备。
当设备到货后，必须会同甲方、监理和供应方共同对到货的设备及配件按照订货合同和装箱单进行开箱检验，检查设备的完好及电气特性状况，并做好详细的记录。
检查内容如下：（1）外观检查：设备运输包装良好，无明显损坏。
打开包装箱，检查设备漆饰完好，无碰撞凹陷、锈蚀及机盘、螺丝脱落等现象。
（2）设备说明书、合格证、机号、出厂日期及备品备件完整齐全，说明书及合格证所标机型、机号与实物相符。
打开有防静电要求的设备插接件和元器件的包装时，工作人员应穿带防静电服或戴上接地护腕。
（3）检查工作及检验工作完成后，应对检查工作内容、日期、结果及负责人签字等资料一并交技术部门存档备查。
如设备有质量问题或备品备件短缺应与生产厂家联系，确定解决办法和时间，必须保证施工的顺利进行。
2.设备安装固定（1）设备在运输到现场后，应在有足够的人力情况下将设备搬到室内就位。
设备安装程序如下：根据设计图纸用钢卷尺和直角尺量出每一列设备的安装位置，同一列的设备应正面对齐，紧密靠拢。
左右两边应根据设计要求留出主副通道。
主通道宽度不小于1.2m，副通道宽度不小于0.8m。
特殊情况应跟设计、甲方、监理、接管单位共同协商，但绝对不能太窄影响维修通行方便。
机列面对面之间的距离一般在 1.1 - 1.5米；机列面对背之间的距离一般在0.9 - 1.3米；机列背对背之间的距离一般在0.8 - 1.2米；机列背面与墙的距离一般在0.7 - 1.3米；机列正面与墙的距离一般在0.9 - 1.2米；因各工程通机室和设备数量不同，各机列之间的距离必须严格按设计要求进行布置安装。
(2)设备防震：设备的安装防震措施是对设备进行固定，具体有两种方式：一是地面固定方式，即通过膨胀螺丝将设备与地面进行固定，电化区段长途电缆引入架还应加装绝缘垫子或绝缘子串。
合架 J光纤 OPGW良地线术指导书目录一、总则二、OPGW施工准备2.1确定施工方案2.2施工材料及工器貝准备2.3光缆线盘的运输与存放2.4 OPGW及金貝附件现场验收2.5施工技术培训交底三、OPGW光缆展放过程控制3.1 OPGW常用安装方法3.2 OPGW展放前的准备3.3 OPGW展放过程控制3.4 OPGW紧线与挂线四、金具附件安装4.1耐张金貝的安装4.2悬垂金貝的安装4.3防振锤的安装4.4接地线的安装4.5 OPGW余缆引卜与接头盒的安装五、光纤接续、全程测试5.1 OPGW光纤接续5.2全程测试六、施工注意事项及质量控制要点6.1质量控制要点6.2施工注意事项七、文件归档处理一、总则本手册依据DUT 832-2003. IEEE 1138-1994及IEEE 524・1992等标准制定。
该手册提出的是不锈钢管结构光纤复合架空地线（OPGW）在通常情况下安装架设的一般原则，这些原则不完全适用于具他结构的OPGW,也不替代其它产品牛产厂家的安装说明。
不锈钢管结构OPGW集电力架空地线与光纤通信功能于一体，其结构型式与常规地线相似，由铝包钢线（AS）、铝合金线（AA）和包含看光纤的不锈钢管光纤单元绞合构成（如图1）。
铝包钢线由钢芯外面包覆着一定厚度的纯铝构成，外表的铝层如果被辭损会造成露钢导致线材锈蚀。
光纤单元中的光纤对沌工张力、弯曲半径、侧压力等比较頌感。
如果超过规定会对光纤造成潜在的损伤，甚至会导致光缆断纤。
图1 OPGW结构示意图OPGW架设方式原则上与传统的架空电力线丿施丄安装方式基本一致。
在遵守电力部门架空输电线施工安装技术、管理等文件和当地的相关安全规范的前捉卜，必须根据不同结构特征的OPGW和具体的线路情况、施工安装单位规范和经验及施工机械，制订详细的施工方案。
为了确保OPGW施工安装的顺利进行，避免因施工不当造成人力、物力的浪费，特编此指导手册，供施匸方参考。
本手册不能替代施工单位的施工作业指导书，更不能替代设计单位出具的施工图纸。
通信及光纤通信系统设备安装与调试方案1）设备安装前，应先进行预埋件、管路附件的焊接，并保证接地电阻≤1Ω，预埋件管路畅通。
2）设备安装应按照设计要求和厂家要求进行，符合相关技术规程。
3）敷设电缆时，应符合生产厂家和规程要求的弯曲半径。
4）接线时，应确保接线正确，包括电源线、信号线、信号地线、保护地线、信号电缆、用户告警线、跳线等。
3、检查验收1）进行外观检查，确保外观无损伤、安装位置符合设计要求、附件齐全、固定可靠、接地可靠、外表清洁、油漆完整、插接元件及其他元件位置准确。
2）进行电气试验，包括保安配线箱试验、电源试验、数字复用设备试验等，确保各项指标符合要求。
4、安装流程安装流程应按照安装流程图进行，确保每个步骤都得到严格执行。
5、施工细节1）设备检查、转运时应注意设备外壳漆层完整、内部仪表、线路绝缘完好、附件、备件齐全等。
2）设备安装接线时应注意预埋件、管路附件的焊接，电缆敷设弯曲半径符合要求，接线正确。
1.导线和电气元件的连接方式应牢固可靠，盘柜内的导线不应有接头，导线芯线不应有损伤。
配线应整齐、清晰、美观，导线绝缘应良好，无损伤。
2.无线设备的安装和加固应符合施工图的要求，平稳牢固，并按规定接地。
集群通讯天线阵的原配馈线不得修剪。
馈线安装前应检查是否有短路或芯线断开故障，安装时弯曲半径应符合技术指标要求，馈线走向和加固应符合设计图纸要求，并按设计图纸要求可靠接地。
3.设备的支架应按设计图纸和厂家说明书进行布置、安装和加固，并正确放置各部件设备。
设备间连线、信号线、接地线的连接、布线应平直，转弯处应自然圆滑。
焊接处不得使用酸性助焊剂，不得有虚焊、松焊、搭焊。
4.电缆在仓库清点好型号规格数量后运往现场，进行敷设和接线。
专用接线方式可使用厂家的专用工具。
5.进行通信设备带电调试时，必须在制造厂家代表的指导下，严格按照制造厂提供的技术文件和有关规程、规范进行，并记录调试过程。
6.蓄电池充电、放电容量及其特性曲线应符合要求；蓄电池组的绝缘应良好，绝缘电阻应不小于0.5MΩ；直流电源系统对地绝缘电阻值不小于10MΩ。

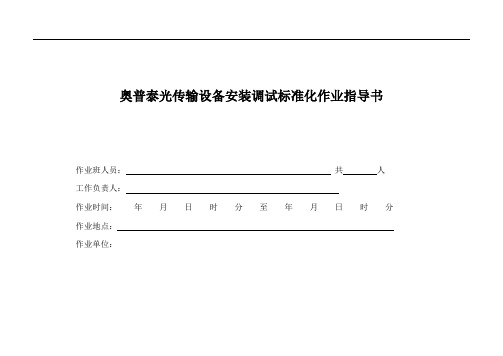

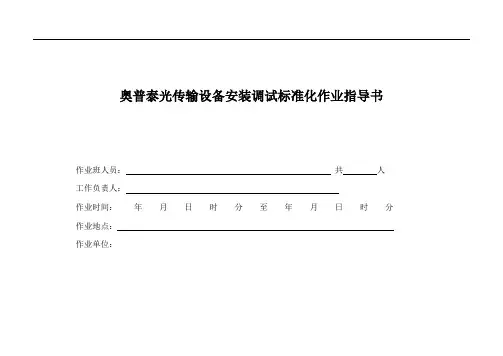

奥普泰光传输设备安装调试标准化作业指导书
作业班人员：共人工作负责人：
作业时间：年月日时分至年月日时分作业地点：
作业单位：
1 适用范围
本作业指导书适用于江西电网采用奥普泰光传输设备的安装与调试作业。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 544-94《电力系统通信管理规程》
国家电网安监[2005]83号《电力安全工作规程》
Q/CD-YX-200《江西省电力系统通信运行管理规程》
DL 548-94《电力系统通信站防雷运行管理规程》
DL/T 547-94《电力系统光纤通信运行管理规程》
国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》
3 作业前准备
3.1 工作任务及人员分工
序号内容责任人
1 熟悉施工设计图纸
2 材料、工器具准备。
3 机架固定、组装。
4 电源接线、设备开通测试。
5 作业结束验收。
3.2 人员要求标准
✓序号内容备注
1 精神状态良好。
2 具备必要的电气知识，能正确使用工具，了解设备有关技术标准和要求，能正确分析测试结果。
3 工作中互相关心安全生产，杜绝违章行为，知道工作地点、工作任务，熟悉现场安全作业要求，并经现场安全交底。
4 工作班成员要服从工作负责人和专责监护人的安排。
3.3 准备工作安排
✓序号工作项目工作内容或要求备注
1 勘察现场。
调查作业环境及设备、电路运行情况。
2 开箱验货。
搜集开箱资料、检查设备是否完好。
3 施工方案安排。
熟悉施工图纸、资料，确定施工方案及作业程序。
4 准备工作所需主要工器具。
准备本次施工所必须的工器具。
详见附件3.4
5 准备工作所需主要材料。
材料充足、合格，符合现场实际需要。
详见附件3.5
6 根据现场工作时间和工作内容落实工作。
工作票应填写正确，并按《电力安全工作规程》执行
3.4工器具清单
✓序号名称规格单位数量备注
1 光功率计
2 2M误码仪
3 万用表
4 冲击电钻
5 切割机
6 个人工器具
7 压线钳
8 电吹风
9 开丝扳手
10 活扳手
11 套筒
12 钢丝钳
13 尖嘴钳
14 螺丝刀
15 锤子
16 板锉
17 电烙铁
18 绝缘手套
19 工具箱
3.5施工材料清单
序号名称规格单位数量备注
1 尾纤
2 电缆
3 同轴电缆
4 电源线
5 绑扎带
6 胶布
7 标签纸
8 焊锡丝
9 直流空气开关
10 单股铜芯线
11 黄绿铜芯线
12 棉纱
13 砂轮片
14 棉纱手套
15 热缩管
16 防火水泥
17 钻头
18 压线鼻
19 记号笔
20 小毛刷
21 封堵材料
3.6 危险点分析与安全控制措施
√序号危险点预控措施
1 现场安全措施不完备做好安全措施；明确作业地点与带电部位。
2 未认真核对图纸和设备标识，造成误操作操作前认真核对图纸和设备标识；作业时加强监护。
3 搬运设备不当造成人员受伤和设备损坏小心搬运，装车运输用绳固定紧。
4 机柜设备外壳不接地或接地不良机柜用螺栓紧固；设备外壳按规定可靠接地。
5 空线对不接地按要求将不用的空线对接地
6 交流触电接交流电源时二人以上进行；使用专用开关，用新标签标识。
7 直流接反二人以上工作，专人监护；认真核对。
8 误接、拉电源认真核对，后再接、拉电源。
9 拆错用户、驳接错误核实设备的用户或业务后再操作。
10 尾纤损伤尾纤按要求盘绕；用专用套管将尾纤套好。
11 光损伤眼睛不要用眼睛直视光纤出口。
12 随意拔插单板单板插准槽位，用力均匀；戴防静电护腕。
13 误碰带电部位，造成人身触电清扫设备时，使用绝缘除尘工具；操作时，隔离带电部位；作业时加强监护。
14 误碰电源开关，造成设备供电电源中断谨慎操作，防止误碰；作业时加强监护。
15 仪表使用不当，造成损坏正确使用仪器仪表；作业时加强监护。
4 作业程序及作业标准
4.1 开工
√序号内容到位人员签字
1 工作票负责人会同工作票许可人检查工作票上所列安全措施是否正确完备，经现场核查无误后，与工作票许可人办理工作票许可手续
2 开工前工作负责人检查所有工作人员是否正确使用安全工器具和劳动防护用品，并由工作负责人带领进入作业现场并向所有工作人员详细交待作业任务、安全措施、安全注意事项和设备状态。
3 工作负责人根据现场实际情况进行人员分工，全体工作人员应明确作业范围、作业内容等，并在到位人员签字栏内分别签名方可开工
4.2 检修电源的使用
✓序号内容标准及注意事项
1 检修电源接取位置使用通信站墙壁单相电源插座，就近接取单相交流220V电源。
2 接取电源时的注意事项1.检测电源应满足单相交流220V±10％,方可接取检修临时电源；
2.配备漏电保护器的移动电源线盘完好。
4.3 作业内容及工艺标准
✓序号内容工艺标准检修结果
1 熟悉施工图纸熟悉施工图纸、资料，确定施工方案及作业程序。
2 安装机架设备安装应符合防雷、防震要求，机架固定牢固可靠，机柜的水平及垂直偏差符合设计要求。
3 接地检查接地可靠，接地电阻符合相关要求。
4 机架检查清扫板器件牢固，缆线无损伤，接线无松动，元器件无过热、过压痕迹，设备清洁无灰尘；毛刷除尘，用绝缘胶带包裹毛刷裸露金属部分；监护下细心操作，防振动、误碰；必要时设备断电除尘。
5 设备板位检查板件位置插放正确，牢固，没有松动和错位等存在。
6 设备联线联线接口牢固可靠，走线整齐标志清楚；小心操作尾纤，勿纽绞尾纤。
2M接入板应检查安装是否牢固，走线是否规范整齐。
7 配电单元输入输出电
源检查、电压测试，及
送电
配电单元指示灯、告警指示灯正常；供电直流输入-48V；工作地、保护地间电压<1V；
测试时注意正负表笔勿误碰短路。
8 开机设备板件检测可板件运行指示灯、告警指示灯指示正常；严禁带电插拔电源板；插拔单板应佩戴防静电手腕或触摸机壳；插拔单板应小心操作，用力适度、平稳；测试时注意正负表笔勿误碰短路。
9 设备开局基本按要求配置设备IP地址、设备槽位配置；按要求激活需应用的光口、网络口、2M 口。
10 光传输通道联调确保光纤跳线连接良好；光口收信光功率值宜符合：-10dBm—-28dBm；确认本端光口发信光功率值为：0dBm左右；必要时更换光纤跳线或备卡；插拔单板应佩戴防静电手腕或触摸机壳；插拔单板应小心操作，用力适度、平稳；禁止将光纤头对准眼睛。
11 单机运行状态检测登录本地维护终端检测设备开局各项运行参数配置是否符合要、是否生效；确认应用的光纤传输通道无告警；各板件运行及告警情况符合要求；检测完毕退出登录。
12 联网调试本地退出登录，主站搜索并添加新网元；主站设置新网元各项运行参数。
13 业务接口及通道检测将光口连接好进行光环回测试。
再使用2M测试仪进行环回测试：确保2M板及光纤传输通道误码率满足系统设计要求（通常需小于10-9）；环回测试时影响电路，测试完毕U型头连接器必须恢复。
使用调试电脑测试以太网接口及传输通道延时满足系统设计要求（通常延时需小于30ms）。
14 用户业务检验1.检验用户业务通信正常。
2.必要时检修。
15 封堵封堵应规范
16 制作标示标签标签应清楚规范
17 工作结束清点工具、回收材料；清扫、整理现场。
5 结束阶段
5.1 竣工结束程序
√序号内容责任人签字
1 全体工作班人员清扫、整理现场，清点工具及回收材料。
2 根据设计图纸及现场施工情况，绘制系统接线竣工图。
3 工作负责人周密检查施工现场，检查施工现场是否有遗留的工具、材料。
4 工作负责人在检修记录上详细记录本次作业中发现的问题、试验结果和存在的问题等。
5 经运行单位或部门验收合格，并在验收记录卡上各方签字后，办理工作票终结手续。
5.2 召开班后会
总结本次作业安全、质量情况及经验教训，记入“班组工作日志”中。
6 完工总结
自验收记录记录改进和更换的零部件或单板存在问题及处理意见
验收意见检修班组自评价及签字7作业指导书执行情况评估
评估内容
符合性
优可操作项
良不可操作项可操作性
优建议修改项
良遗漏项
存在问题改进意见。
