颜色电压用途
红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电
黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达
橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途
紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）
黑色地线（0V）电源供电回路的必要组成部分
绿色PS－ON 开机信号线（当其与地线短接会启动电源）
灰色Power Good 监测线，连接主板与电源，起到信号反馈作用
蓝色-12V 老式串行口（现在很少用到）
白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线
电脑电源输出线颜色的含义与功率的分配
电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。而黑色线则是地线。其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。
黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。P4结构电源也称为A TX12V，而AMD的Athlon64系统也继承了这种设计。如果你的电脑拥有大量的驱动器或有一个高频P4 CPU，那么有强大的+12VDC输出是必要的。
橙色线：＋3.3VDC输出，这是随着ATX电源增加的输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始，INTEL公司为了降低能耗，把CPU、内存等的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存、显卡等电路。强大的＋3.3VDC有利于内存、显卡等设备的稳定与超频。
以上三种输出，是电脑电源的主要电能输出，它们的输出线明显多于其他输出，且输出电流也要大得多。
白色线：－5VDC输出，在较早的PC中用于软驱控制器及某些ISA总线板卡电路.。在许多新系统中已经不再使用-5V电压，现在的某些形式电源如SFX, FLEX A TX一般不再提供-5V输出。在INTEL发布的最新的A TX12V 1.3版本中，已经明确取消了-5V的输出，大多数电源为了保持向上兼容，还有这条输出线。
显示器圆头电源线的解决,有2种方法:1就是把你显示器的电源线接头剪掉,用万用表的欧母档测出正负极。显示器接头应该是中间是圆针，在边上是一个扁的插针。圆针是正12V、扁针是GND。然后把你的机箱电源的黄色+12V还有黑色GND剥皮后分别和显示器的电源线相联。（一定要注意正负极正确，否则就会损坏你的显示器）。最后用黑胶布把接头包好。OK！
2：就是买一个适配器直流12V 4A的。连接方法同上！
USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要.USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-
USB接口定义：
USB 引脚定义：
MiniUSB 接口定义：
MiniUSB 引脚定义：
PS2、USB 、DB-9、网卡、串口、并口、VGA 针脚定义及接口定义图
以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC ，3——GND ，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC ，4——GND ，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：
1、DATA 数据信号
2、空
3、GND 地端
4、＋5V
5、CLOCK 时钟6 空（仅限PS2键盘）
主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。我们经常在使用中遇到这个问题——如果在COM1上安装了串口鼠标或其他外设，就不能在COM3上安装如Modem之类的其它硬件，这就是因为IRQ设置冲突而无法工作。这时玩家们可以将另外的外设安装在COM2或4。
标准的串口能够达到最高115Kbps的数据传输速度，而一些增强型串口如ESP(Enhanced Serial Port，增强型串口) 、Super ESP(Super Enhanced Serial Port，超级增强型串口)等则能达到460Kbps的数据传输速率。
串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：
1 DCD 载波检测
2 RXD 接收数据
3 TXD 发送数据
4 DTR 数据终端准备好
5 SG 信号地线
6 DSR 数据准备好
7 RTS 请求发送
8 CTS 清除发送
9 RI 振铃指示
显示器当然是很重要的设备了，显示器使用的是15针的连接公头，因为显示器属于一种较为独立的电子器件，所以它的接头定义也有很多较专业的部分，具体针脚定义如下：
1 红
2 绿
3 蓝
4 空脚
5 地
6 红－接地
7 绿－接地
8 蓝－接地
9 空脚10 接地11 接地 12 SDA 13 水平同步14 垂直同步15 SCL
网卡（LAN）接口

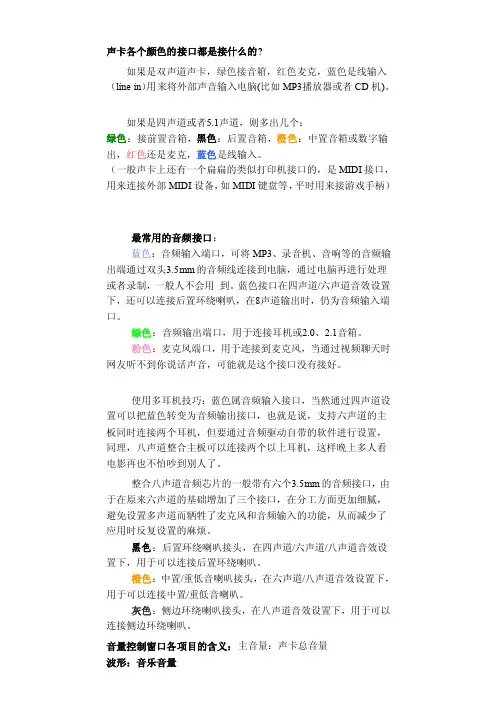

音频接口
最初的并口设计是单向传输数据的，也就是说数据在某一时刻只能实现输入或者输出。后来IBM又开发出了一种被称为SPP(Standard Parallel Port)的双向并口技术，它可以实现数据的同时输入和输出，这样
就将原来的半互动并口变成了真正的双方互动并口； Intel、 Xircom 及Zenith于1991年共同推出了EPP(Enhanced Parallel Port,增强型并口)，允许更大容量数据的传输(500～1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备，例如存储设备等；紧接着EPP的推出，1992年微软和惠普联合推出了被称为ECP(Extended Capabilities Port,)的新并口标准，和EPP不同，ECP是专门针对打印机而制订的标准；发布于1994年的IEEE 1284涵盖了EPP和ECP两个标准，但需要操作系统和硬件都支持该标准，这对现在的硬件而言已不是什么问题了。目前我们所使用的并口都支持EPP和ECP这两个标准，而且我们可以在CMOS当中自己设置并口的工作模式。
并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。并口的针脚定义如下：
1 STROBE 选通
2-9 DATA0-DATA7 数据0-7
10 ACKNLG 确认
11 BUSY 忙
12 PE 缺纸
13 SLCT 选择
14 AUTO FEED 自动换行
15 ERROR 错误
16 INIT 初始化
17 SLCT IN 选择输入\
18-25 GND 地线

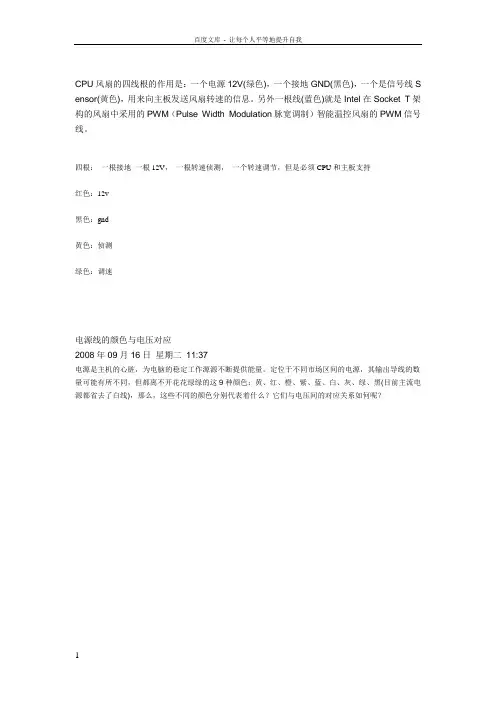

主板上CPU等网风扇接口。
主板上音频线接口。
主板SATA串口硬盘接口。
IEEE1394通常有两种接口方式，一种是六角型的六针接口，另一种是四角的四针接口，其区别就在于六针接口除了两条一对共两对的数据线外还多了一对电源线，可直接向外设供电，多使用于苹果机和台式电脑，而四针接口多用于DV或笔记本电脑等设备。
●使用方便，支持热插拔，即插即用，无需设置设备ID号，从Win98 SE以上版本的操作系统开始内置IEEE1394支持核心，无需驱动程序。
●数据传输速度快，IEEE1394a高达400Mbps，后续的IEEE1394b标准可将速度提升到800Mbps、1.6Gbps 甚至3.2Gbps。
●自带供电线路，能提供8—40V可变电压，允许通过最大电流也达到1.5A左右，因此它能为耗电量要求小的设备进行供电。
●真正点对点连接(peer－to－peer)，设备间不分主从，可直接实现两台DV间的数据传输或是多台电脑共享一台DV机，而且从理论上讲我们可以直接将IEEE1394接口DV机中的图像数据保存到IEEE1394接口的硬盘中。
当前我们应用最多的是带宽400Mbps的IEEE1394a接口，与其相比，正在发展中的IEEE1394b接口的特点是可以实现长途数据传输。今年初由美国德州仪器公司(Texas Instruments)推出了业界首款
IEEE1394b器件TSB81BA3，不仅将上一代 1394a的速度加倍到800Mbps，而且还将通信距离增加到了100米，而如果采用石英类材料的光纤的话，则传输速度可以达到1.6Gbps，将来还有望提高到3.2Gbps。从而可确保在高速数据传输与多媒体网络中实现更佳的用户体验。
鼠标,键盘,ps/2,usb,串口,转换接线方法(图)
一．ps/2鼠标转USB：
不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:
A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)
B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.
可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.
二.ps/2键盘转USB：
到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.
三.ps/2鼠标转串口(RS232)：
PS/2鼠标口公插头图,RS-232串口公插头图
接线
PS/2公插头串口公插头
+5V 4 4+7+9 DTR+RTS+TR
Data 1 1 CD
Gnd 3 3+5 TXD+GND
Clock 5 6 DSR
绝大部分鼠标改接后可直接使用.
四.ps/2键盘转串口(RS232)：
如上图及接法,
但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。

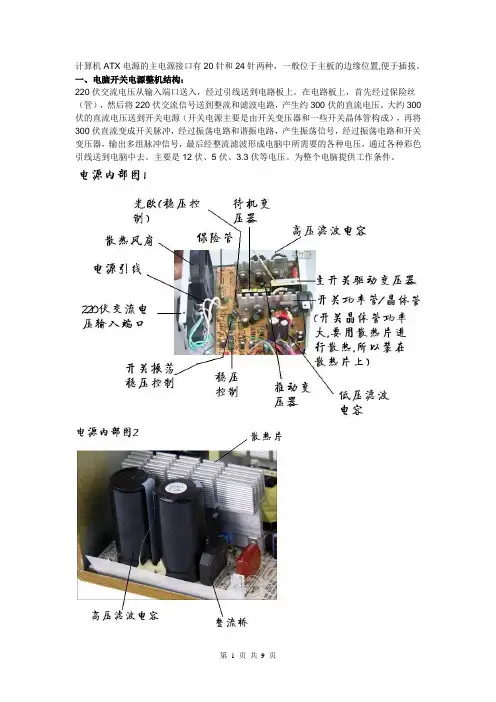

电源是主机的心脏，为电脑的稳定工作源源不断提供能量。对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备这9种颜色的导线 颜色多样的电源输出导线 黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。 +12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。 蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。 红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。 白色：－5V 目前市售电源中很少有带白色导线的，-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。 橙色：＋3.3V 这是ATX电源专门设置的，为内存提供电源。最新的24pin主接口电源中，着重加强了+3.3V 供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。 紫色：＋5VSB（+5V待机电源） ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和
颜色电压用途 红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电 黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达 橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途 紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电） 黑色地线（0V）电源供电回路的必要组成部分 绿色PS－ON 开机信号线（当其与地线短接会启动电源） 灰色Power Good 监测线，连接主板与电源，起到信号反馈作用 蓝色-12V 老式串行口（现在很少用到） 白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线 电脑电源输出线颜色的含义与功率的分配 电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。 同样颜色的输出线，其输出电压都是一致的。电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。而黑色线则是地线。其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。 黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。P4结构电源也称为A TX12V，而AMD的Athlon64系统也继承了这种设计。如果你的电脑拥有大量的驱动器或有一个高频P4 CPU，那么有强大的+12VDC输出是必要的。 橙色线：＋3.3VDC输出，这是随着ATX电源增加的输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始，INTEL公司为了降低能耗，把CPU、内存等的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存、显卡等电路。强大的＋3.3VDC有利于内存、显卡等设备的稳定与超频。 以上三种输出，是电脑电源的主要电能输出，它们的输出线明显多于其他输出，且输出电流也要大得多。 白色线：－5VDC输出，在较早的PC中用于软驱控制器及某些ISA总线板卡电路.。在许多新系统中已经不再使用-5V电压，现在的某些形式电源如SFX, FLEX A TX一般不再提供-5V输出。在INTEL发布的最新的A TX12V 1.3版本中，已经明确取消了-5V的输出，大多数电源为了保持向上兼容，还有这条输出线。 显示器圆头电源线的解决,有2种方法:1就是把你显示器的电源线接头剪掉,用万用表的欧母档测出正负极。显示器接头应该是中间是圆针，在边上是一个扁的插针。圆针是正12V、扁针是GND。然后把你的机箱电源的黄色+12V还有黑色GND剥皮后分别和显示器的电源线相联。（一定要注意正负极正确，否则就会损坏你的显示器）。最后用黑胶布把接头包好。OK！ 2：就是买一个适配器直流12V 4A的。连接方法同上！ USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要.USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data- USB接口定义：
电脑A T电源接口定义详 解 Final revision by standardization team on December 10, 2020.
电脑ATX电源接口定义详解 红线框起来的是新24P增加的接口 面对安全扣，左4（COM）——右4短接（PS_ON#），开启电源（空载）。 电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。 黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。 +12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬
盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。 蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。 红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在最新的Intel ATX12V 版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。 白色：－5V 目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。 橙色：＋
ATX电源接口定义及颜色定义2009-09-24 10:50:26| ATX电源信号定义如下： 也许很多人都用过所谓“易驱线”吧？它可以把IDE口转换成USB接口，这样就可以用电脑上的USB口插普通硬盘用了。“易驱线”是需要独立电源的，可是几乎所有“易驱线”的原配电源几乎都有个问题：很不稳定。电压不足导致硬盘中途停工是常事儿，伤害硬盘不说，最关键的是经常造成重要数据遗失，所以平时都是提心吊胆地用“易驱线”的，而在电脑里的硬盘就没出现过这种事。那何不用我那废弃的电脑电源来给硬盘供电呢？ 其实很简单，只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。ATX电源排针（Pin）的标准是这么定义的：
可见，14号针（Pin 14 PS-ON）就是控制电源开启关闭的。你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。 现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了。 自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出
A T X电源线颜色定义 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
ATX电源线颜色定义： 黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。 红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在最新的版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。 白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。 橙色：＋这是ATX电源专门设置的，为内存提供电源。最新的24pin 主接口电源中，着重加强了+供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+内存和+内存的平台，主板上都安装了电压变换电路。 紫色：＋5VSB（+5V待机电源）ATX电源通过PIN9向主板提供＋ 5V720MA的电源，这个电源为WOL(Wake-upOnLan)和开机电路，USB接口等电路提供电源。如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。
电脑电源输出线颜色的含义 颜色电压用途 红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电 黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达 橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途 紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电） 黑色地线（0V）电源供电回路的必要组成部分 绿色PS－ON 开机信号线（当其与地线短接会启动电源） 灰色Power Good 监测线，连接主板与电源，起到信号反馈作用 蓝色-12V 老式串行口（现在很少用到） 白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线 电脑电源输出线颜色的含义与功率的分配 电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。 同样颜色的输出线，其输出电压都是一致的。电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。而黑色线则是地线。其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。 黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。P4结构电源也称为A TX12V，而AMD的Athlon64系统也继承了这种设计。如果你的电脑拥有大量的驱动器或有一个高频P4 CPU，那么有强大的+12VDC输出是必要的。 橙色线：＋3.3VDC输出，这是随着ATX电源增加的输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始，INTEL公司为了降低能耗，把CPU、内存等的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存、显卡等电路。强大的＋3.3VDC有利于内存、显卡等设备的稳定与超频。 以上三种输出，是电脑电源的主要电能输出，它们的输出线明显多于其他输出，且输出电流也要大得多。 白色线：－5VDC输出，在较早的PC中用于软驱控制器及某些ISA总线板卡电路.。在许多新系统中已经不再使用-5V电压，现在的某些形式电源如SFX, FLEX A TX一般不再提供-5V输出。在INTEL发布的最新的A TX12V 1.3版本中，已经明确取消了-5V的输出，大多数电源为了保持向上兼容，还有这条输出线。 显示器圆头电源线的解决,有2种方法:1就是把你显示器的电源线接头剪掉,用万用表的欧母档测出正负极。显示器接头应该是中间是圆针，在边上是一个扁的插针。圆针是正12V、扁针是GND。然后把你的机箱电源的黄色+12V还有黑色GND剥皮后分别和显示器的电源线相联。（一定要注意正负极正确，否则就会损坏你的显示器）。最后用黑胶布把接头包好。OK！ 2：就是买一个适配器直流12V 4A的。连接方法同上！ USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要.USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的 1
2010-04-20 15:16 PC机电源线定义（颜色） 电源是主机的心脏，为电脑的稳定工作源源不断提供能量。是不是大家以为木头又要推荐电源了，哈哈，今 天我们不谈产品，主要聊一下每个电源上都具有的输出导线。对于不同定位的电源，它的输出导线的数量有 所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备 这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大 家详细的讲解一下。 黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源 里举足轻重。 +12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA 插槽提供工作电压和串口设备 等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏 低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时 ，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电 短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。 蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造 成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。 红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA 等集成电路的工作电压，是电脑 中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在
电源排线颜色详解 颜色多样的电源输出导线 黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU 和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。 +12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。 蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。 红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已
经没有以前那么高。只是在最新的Intel ATX12V2、2版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。 白色：－5V 目前市售电源中很少有带白色导线的，-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。 橙色：＋3、3V 这是ATX电源专门设置的，为内存提供电源。最新的24pin 主接口电源中，着重加强了+3、3V供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+2、5V DDR内存和 +1、8V DDR2内存的平台，主板上都安装了电压变换电路。 紫色：＋5VSB（+5V待机电源） ATX电源通过PIN9向主板提供＋5V720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。 绿色：P－ON（电源开关端）
电脑电源线颜色的意义 电源是PC机的心脏，为的稳定工作源源不断提供能量。定位于不同市场的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色分别代表着什么?它们与电压间的对应关系如何呢? 黄色：+12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。 +12V为PC机中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控、炸盘现象，，硬盘表现为失速，飞转。目前，如果+12V供电出现故障直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。 红色：+5V +5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在最新的Intel ATX12V2.2版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。 橙色：+3.3V 这是ATX电源专门设置的，为内存提供电源。最新的24pin主接口电源中，着重加强了+3.3V供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了安全都采用大功率场效应管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。 紫色：+5VSB(+5V待机电源) ATX电源通过PIN9向主板提供+5V720mA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。这路输出的供电质量，直接影响到了电脑待机的功耗，与我们的电费直接挂钩。 蓝色：-12V -12V的电压为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。 白色：-5V 目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。 绿色：P-ON(电源开关端) 通过电平来控制电源的开启。当该端口的信号电平大于1.8V时，主电源为关;如果信号电平为低于1.8V时，主电源为开。使用万用表测试该脚的输出信号电平，一般为4V左右。因为该脚输出的电压为信号电平。这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应，表示该电源损坏。现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。因此大家需要仔细观察电源一瞬间的启动。
3分钟让你了解电源线颜色标准和功能！必看！ 2016-10-12 我们常看到三芯插头线中看到三根电线的颜色各不相，那这三根线各线的功能是什么呢？美标线与国标线是不是相同呢 对于三根芯线 L极：是接火线。 常用芯线颜色：黑色或茶色(有的企业里叫啡色，棕色)，美规日规常用这两种颜色，欧规用茶色(啡色，棕色) N极：接零线。 常用芯线颜色：白色，红色，浅蓝色。美规日规常用这三种颜色，欧规用浅蓝色 E极：接地线。 常用芯线颜色：绿色或绿间黄色(有的企业里叫黄间绿或者绿黄色，黄绿色)，美规日规欧规都常用这两种颜色，很多企业里用的是绿间黄色。 我们在购买电源线、电缆时常常可以清析的看到电源线、电缆上印有RVVP、RVV等一些英文字母开头的一窜字母，很多人都弄为清他们的意思。其实他们分别表各电源线、电缆的
型号和用途，下面我们（奥立强电源线）为大家说明一下几个常用的电线电缆的表示方法的用途。 各种线缆的功能 RVV：（227IEC52/53）聚氯乙烯绝缘软电缆（截面积：0.5-6.0 芯线数 1-24） 用途：电源线，信号线，家用电器、小型电动工具、仪表及动力照明等。此规格线只要符合国标则价格相差不大，但市场上不乏有用杂质铜、线径不够、短米数、直放（芯线铜丝不绞或芯线不绞，这样抗拉能力大大减少，电阻增大）来充数的情况。衍生型号：RVVS ：此型号芯线的绞距加密，一般用于广播系统。 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。用途：仪器、仪表、对讲、监控、控制安装。 RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电源线，RVS也可用于广播线或代替RVV线。RVB在要求不高的情况下可以代替金银线。 RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。主要质量指标：铜芯线径，绝缘厚度，编
转电脑的电源线不同颜色是什么作用 Q：从朋友那里收来一个二手电源，但是标签已经被撕掉了。看到里面五颜 六色的连接线，请问如果是同一颜色的连接线，电压是不是也相同(包括不同的品牌、型号之间)?各种颜色的连接线都是做什么用处的呢? A：的确是这样的。按照Intel所定义的电源规范，所有电源厂商所使用的 线材颜色不外乎以下几种：红色(+5V)、黄色(+12V)、橙色(+3.3V)、绿色(PS-ON)、黑色(地线)、紫色(+5VSB)和灰色(Power Good)，以及现在电源上比较少 见的蓝色(-12V)和白色(5V)，它们的用途参见下表。 电源线颜色详解 说到电源线的颜色，电脑爱好者们都知道一些：比如绿线为开机线，黑线 为地线，把绿线和黑线短接，电源就会开始运转，尝试为设备供电，这也是判 断电源好坏的一个简单方法，还有黄色代表12V供电，红色代表5V供电等，但其它的颜色以及这些线更详细的工作原理您了解吗?详细了解这些有助于你更深 入的了解电脑以及分辨和维修电脑故障，下面做一些详细了解，尤其是对紫线， 绿线和灰线和开机原理做出深入解释。 黄色：+12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显 卡供电成分，+12V的作用在电源里举足轻重。 +12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为 ISA插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正 常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为 光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正 常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象， 硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。

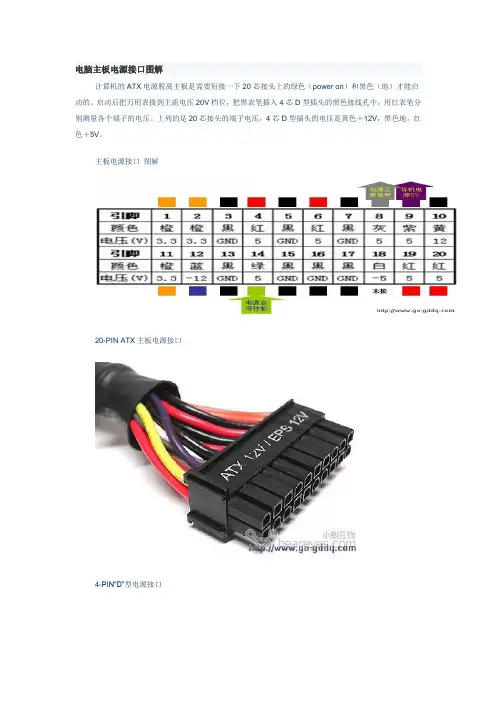

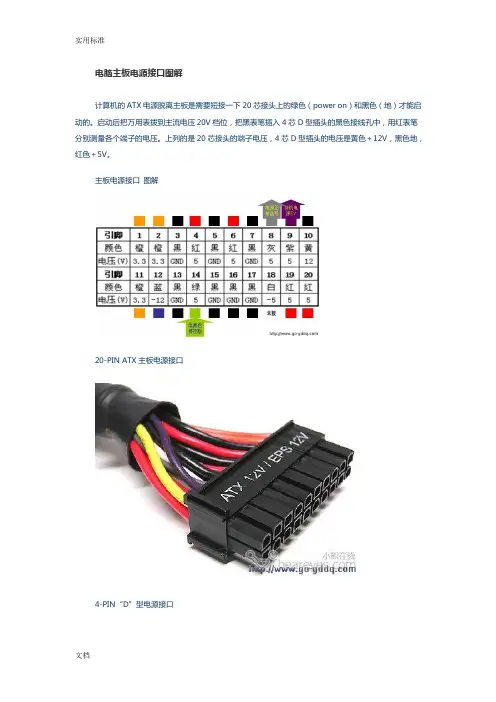

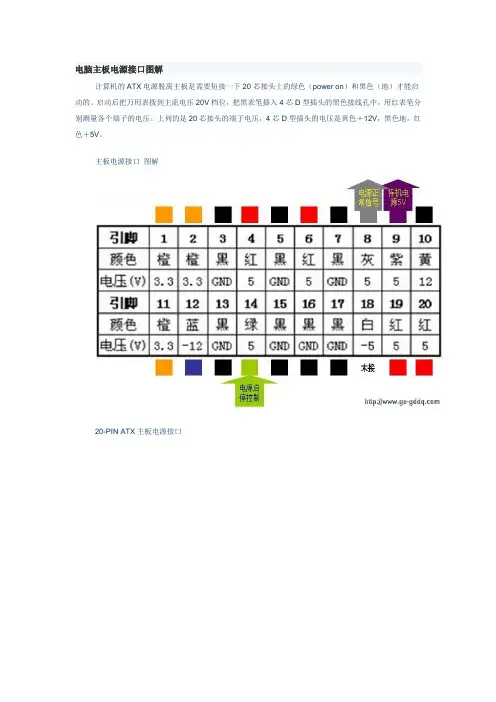

电脑主板电源接口图解 计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。 主板电源接口图解 20-PIN ATX主板电源接口 4-PIN“D”型电源接口
