2018河南中考题型 伏安法测电阻实验数据分析题

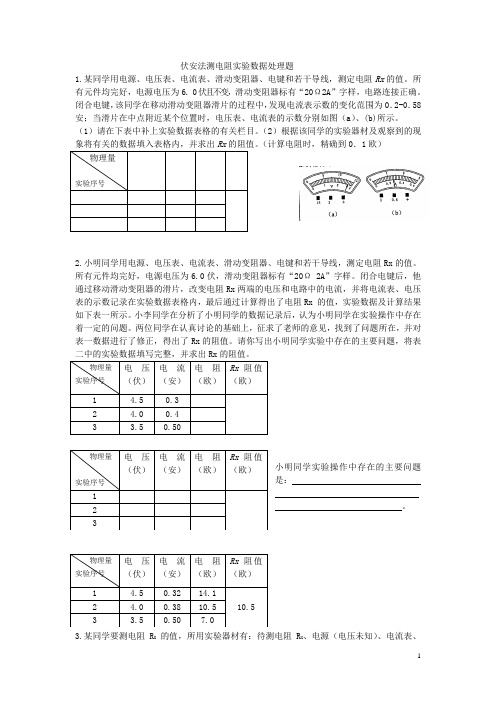

图121.小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好。

他先将滑片放置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从6.0伏逐渐变小、电流表的示数从0.30安逐渐变大。

经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验，且步骤正确。

闭合电键后，他观察电表的示数，跟前次电键闭合时相比，发现电流表的示数没有变化，而电压表的示数变为如图12（a ）所示情况。

接着继续移动变阻器的滑片分别至某两处（其中一处在中点附近某位置），并观察了上述两处时的电表示数，但在记录数据时仅将电流表示数记录在下表的实验序号2和3中，遗忘了如图12（b ）和（c ）所示电压表的示数。

① 实验所用滑动变阻器的最大阻值为 欧，实验所用电源的电压为 伏； ② 请根据相关信息，将下表填写完整。

（计算电阻时，精确到0.1欧）.2.某小组同学做“用电流表、电压表测电阻”实验。

① 该实验的目的是： 。

② 为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示。

（a ）上述三个方案中，能实现“多次实验，减小误差”的方案有 （填序号）；方案Ⅲ与另两个方案相比，优点有： （写出两点即可）。

（b ）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图12所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）。

小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由。

3.小华同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变．①小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中．闭合电键后，两电表的示数如图所示．接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则他在连接电路时存在的问题是______．②经过思考，小华重新实验，他正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所指的刻度与图所示一致．在小华同学前两次的实验中，______表的示数一定没有发生变化．③继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安，则此时，待测电阻RX阻值为______欧．（计算结果保留一位小数）④本实验所用的电源电压为______伏，滑动变阻器的最大阻值为______欧．4.在用电压表和电流表测出导体电阻的实验中．（1）此实验的原理是______（2）在虚线框内画出实验电路图，并把图1的实物对应连接起来．（滑动变阻器接线柱A必须使用）（3）实验中应测量物理量是______和______，分别用______和______测量．（4）连接电路时，开关应______，闭合开关前滑动变阻器滑片应置于______端（填“左”或“右”），滑动变阻器的作用是：______（5）某次实验，电流表和电压表的示数如图2所示，该次实验测得的电阻R X为______欧．（6）如果要使电流表的示数变为0.4安，滑动变阻器滑片应向实物图中______端移动（填“左”、“右”），此时电压表示数为______伏．（7）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故的原因是______．5.小陆同学做“用电流表，电压表测电阻”实验，现只有电源（电压大于3伏且保持不变），待测电阻Rx，电压表（0-15伏量程档损坏），阻值为10欧的定值电阻R1，阻值为30欧的定值电阻R2，电键及导线若干，他经过思考，进行了三次实验，电路图及闭合电键S后对应的电压表的示数分别如图（a）（b）．（c）所示，请根据相关信息计算（需写出计算过程）．（1）小陆同学所用电源的电压U．（2）待测电阻Rx的阻值．（计算电阻时，精确到0.1欧）.6.你跟同桌小陈要做“伏安法测量小灯泡电功率”的实验，请回答下面的几个问题：（1）请在图1方框内画出该实验的电路图．（2）实验时，小陈刚连完最后一根导线，立即看到灯泡发出明亮的光．请你指出小陈在实验中两个操作不当之处：①_____ _②_____ _ （3）实验时选用的小灯泡的额定电压是2.5V，当小灯泡正常发光时电流表的读数如图2所示，此小灯泡的额定功率是______W．（4）小陈根据测量灯泡实际功率的多组实验数据作出了I-U图象，如图3所示，结果发现图象不是直线．这表明通过灯泡的电流与它两端的电压不成正比．小陈很纳闷，请你帮助他分析其中的原因．答：______．7.在“用电流表、电压表测电阻”的实验中，（1）连接电路时，电键应处于__ __状态，使用电流表时，必须使电流从它的______ 接线柱流入．（2）小明同学在实验时连接的电路如图所示，图中还有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键S，滑动变阻器的滑片P向右移动时，电压表示数变大．（3）该同学在实验时，多次改变滑动变阻器滑片的位置其目的是为了____ __．8.小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图.（1）闭合开关前，应向端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小.（2）测量过程中，某一次的电流值如图乙所示，则电流值是 A.这时，灯丝突然烧断，则电压表的示数（选填“变大”“变小”或“不变”）.换相同规格的灯泡，重测的数据如表所示，并绘出I﹣U0.9.小明同学在做“用电流表、电压表测电阻”的实验中，器材均完好，所用电源电压为6伏，滑动变阻器上标有“20Ω 2A”字样．（1）在图1所示的电路中，有一根导线尚未连接，请用笔画线代替导线在图中正确连接．（2）小明同学正确连接好电路，闭合电键后，电流表、电压表示数如下表所示．请你根据表中电流表、电压表示数可能出现的几种情况，帮助小明判断故障原因（均选填“待测电阻断路”、“待测电阻短路”、“滑动变阻器断路”或“滑动变阻器短路”）．电流表示数（A）电压表示数（V）故障原因 0.3 0 ______ 0 6 ______（3）经讨论，该小组同学重新连接，并按照正确步骤实验，在滑片P移到中点位置时，电流表A的示数如图2所示，读数是______安，这时候测得的待测电阻的阻值是______欧．（4）为了减小实验误差，必须多次改变待测电阻两端的电压，可采用的操作方法是______．1.① 20;7.5②2.①会用电流表、电压表测电阻②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；变阻器连入电路处于电阻的最大值，可保护电路元件。

实验：伏安法测电阻1、用伏安法测电阻有电流表外接法与电流表内接法两种，下列说法中正确的是（）A．若R x≫R V，用外接法测得R x的值误差较小B．若R x≪R V，用外接法测得R x的值误差较小C．若R x≫R A，用内接法测得R x的值误差较小D．无论R x之值如何，用外接法测得R x的值总比真实值小，用内接法测得R x的值总比真实值大答案：BCD2、如图所示，有一未知电阻R x，为了较准确地测出电阻值，利用试触法得到两组数据，接a时得到数据为6V、0.15A，接b时得到数据为5.8V、0.2A，那么该电阻测得较为准确的数值及它与与真实值比较的情况是（）A．29Ω，大于真实值B．40Ω，大于真实值C．29Ω，小于真实值D．40Ω，小于真实值【答案】B3、如图为伏安法测电阻的一种常用电路，以下分析正确的是（）A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在变阻器的正中间【答案】A4、用伏安法测电阻，当被测电阻的阻值不能估计时可采用试触的办法，如图所示，让电压表一端接在电路上的a点，另一端先后接到b点和c点，注意观察两个电表的示数．若电流表示数有明显变化，则待测电阻跟________表的内阻可比拟，电压表应接在a、________两点．若电压表的示数有显著变化，则待测电阻值跟________表的内阻可比拟，电压表应接在a、________两点。

【答案】电压c电流 b5、有一个电阻R x，其阻值大约是10Ω，请选择适当的器材，以便测量其阻值．可供选择的器材是：电源E：电动势4.5V、内阻不计电压表V1：量程为5V、内阻10kΩ电压表V2：量程为3V、内阻6kΩ电流表A1：量程为300mA、内阻4Ω电流表A 2：量程为500mA 、内阻2Ω滑动变阻器R 1：最大阻值40Ω、额定电流1.5A 滑动变阻值500Ω、额定电流0.5A 开关和若干根导线．画出实验电路图，并标出所选用仪器的符号。

乙 丙1.小丽通过“等效替代法”测量一个未知电阻R x 的阻值。

图为小丽设计的实验电路图。

请你帮小丽将实验步骤补充完整：① 将开关断开，按电路图连接电路，将滑动变阻器移到阻值最大端。

②________，记录电流表的示数I ；③ ， 。

④记录此时电阻箱示数R 0，待测电阻的阻值R x = R 0 。

2.在利用“伏安法”测量定值电阻R 的阻值的实验中：（1）闭合开关S ，电压表有示数，电流表无示数，则发生故障的器材是 （选填“电流表”、“开关S ”或“定值电阻R ”）；（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为 V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

3.小英按图甲连接了实验电路，测量电阻R x 的阻值。

（1）闭合开关S 前，应把图23甲中滑动变阻器的滑片P 置于最 端。

（选填“左”或“右”）（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图23乙所示，电流表的示数如图丙所示，则电流表的示数为 A ，电阻R x 的阻值为 Ω。

丙4．某同学用电流表和电压表测量电阻R x 的阻值，电路如图甲所示。

（1）开关S 闭合前，应将滑动变阻器的滑片P 移动到 端。

（选填“左”或“右”）（2）闭合开关S ，调节滑动变阻器的滑片P 到某一位置，观察到电压表和电流表的示数分别如图24乙、丙所示，则电阻两端的电压为 V ，流过电阻的电流为 A ，测得电阻的阻值R x = Ω。

5.R 的阻值。

闭合开关S ，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图19乙、丙所示，则电压表的示数为______V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

6.晓明利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器 材，并连接了实验电路，如图所示。

一. 教学内容：伏安法测电阻实验问题综合二. 学习目标：1、掌握伏安法测电阻的实验原理及两种电路的误差来源。

2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。

3、重点掌握伏安法实验习题的类型及其相关的解法。

考点地位：伏安法测电阻是电学实验的重点内容，是历年高考考查的重点和难点，实验所涉及的知识面广，综合性强，难度较大，从出题内容上可以从多角度考查学生的实验分析能力，包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等，出题形式主要是以实验题形式出现，2008年全国Ⅱ卷第22题、广东理科基础卷第14题、2007年海南卷第13题、上海卷第15题、全国Ⅱ卷第22题，2006年全国Ⅰ卷第22题均通过实验题的形式进行考查。

2007年江苏卷第9题以选择题形式考查。

三. 重难点解析：1、伏安法测电阻原理分析：(我们不讲基本概念，但是要求简单的列出来。

我们的重点是总结、归纳、提高，突出重点难点，指出学生容易犯的错误，给出避免的方法。

)（1）测量原理：根据欧姆定律R U I =，得到I UR =，用电压表测出电阻两端的电压和通过电阻的电流，就可以求出电阻，这种测量电阻的方法叫伏安法。

可见，为了减小误差，该电路适合测大电阻，即A R R >>R R I U R =真可见，为减小误差，该电路适合测小电阻，即V R R << 题型1、伏安法实验原理问题：用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。

让电压表一端先后接到b 点和c 点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。

电压表的两端应接在a 、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a 、________两点。

答案：电压 c电流b变式：用伏安法测金属电阻x R （约为Ω5）的值。

完整版)2018中考电学实验专题观察电流表电流表的表盘上有一个字母“A”，用此表测量的电流值的单位是XXX（A）。

常用的电流表有三个接线柱，其中“－”是公用接线柱，“0.6”或“3”是“＋”接线柱。

当使用“－”和“0.6”接线柱时，量程为0.6A，最小分度值为0.1A；当使用“－”和“3”接线柱时，量程为3A，最小分度值为0.5A。

2、使用方法1）校零：检查电流表的指针是否对准零刻度线，如有偏差，进行校正；2）串联：电流表必须串联在电路中，使电流从标有“0.6”或“3”接线柱流入电流表，从“－”接线柱流出电流表；3）不允许把电流表直接连到电源的两端；4）使被测电流不超出电流表量程：在已知电路中电流大小时，直接选择合适的量程；若不能判断，则先试用大量程试触，如果偏转范围在小量程之内，改接小量程。

试触时，应使用大量程，且只能把一个接线柱接好，用另一根导线头迅速试触另一接线柱，观察电流表指针的反应。

3、读数若使用的是小量程，示数为0.3A；若使用的是大量程，示数为1.5A。

两次读数之比为5.4、理解电流表本身的电阻很小，通常将电流表看成一根导线，电流表两端的电压忽略不计。

二）电压表1、观察电压表电压表的表盘上有一个字母“V”，用此表测量的电压值的单位是伏特（V）。

常用的电压表有三个接线柱，其中“－”是公用接线柱，“3”或“15”是“＋”接线柱。

当使用“－”和“3”接线柱时，量程为3V，最小分度值为0.5V；当使用“－”和“15”接线柱时，量程为15V，最小分度值为2.5V。

2、使用方法1）校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正；2）并联：电压表必须并联在电路中，使电压从电路中流过电压表；3）不允许把电压表直接连到电源的两端；4）使被测电压不超出电压表量程：在已知电路中电压大小时，直接选择合适的量程；若不能判断，则先试用大量程试触，如果示数在小量程之内，改接小量程。

试触时，应使用大量程，且只能把一个接线柱接好，用另一根导线头迅速试触另一接线柱，观察电压表指针的反应。

《实验：伏安法测电阻》一、实验探究题1.小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。

（1）闭合开关前，应向______端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小。

（2）测量过程中，某一次的电流值如图乙所示，则电流值是______A．这时，灯丝突然烧断，则电压表的示数______（选填“变大”“变小”或“不变”）。

换相同规格的灯泡，重测的数据如表所示，并绘出I-U图象如图丙的A所示。

（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由______（作出判断并说出理由）（）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I-U图象如图丙的B所示。

你认为错误的原因可能是______。

（5）“伏安法”测小灯泡电阻的实验装置还可以用来测量______的实验。

2.在测量阻值约为5Ω的定值电阻Rx的实验中，小明用如图甲所示的器材进行实验，电源电压保持不变。

（1）如图甲所示，在图中用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。

（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是______和______。

（3）在实验中出现：电流表有示数，电压表示数为0的现象，其故障可能是______ A．电流表的正、负接线柱接反B．电压表的量程选小了C．电阻R x发生了短路D．把滑动变阻器下端两接线柱连入电路（4）改正错误后，小明改变Rx两端的电压和电流。

两次测得的电阻值分别为R1=5.1Ω，R2=5.3Ω．第三次测量时，电压表的示数为1.5V，电流表的示数如图乙所示，则R3=______Ω，实验测得值应为R x=______Ω．（结果保留一位小数）（5）若将图甲中的电阻换为小灯泡，当滑动变阻器接入电路的电阻变小时，电压表与电流表示数的比值将______（选填“变大”、“变小”或“不变”）。

2018河南中考试题研究.物理.精炼版-第13讲-电流和电路-电压-电阻满分冲关1. (2018原创)《南齐书》中对雷电的记述“雷震会稽山阴恒山宝林寺，刹上四破，电火烧塔下佛面”是因为佛面的金属膜属于________，强大的放电电流通过佛面的金属膜，金属被熔化．“而窗户不异也”是因为窗户为木制，木头属于________，所以仍保持原样．2. (2017郑州模拟)在物理活动课上，小明同学将两只相同的气球在化纤材料上摩擦，使两只气球带上了________(选填“同种”或“异种”)电荷．当他将两只气球靠近时，出现了如图所示的现象，这与________的金属箔片张开的原理相同．第2题图第3题图3. (2017江西)如图所示，是部分不同物质的原子核对核外电子束缚能力强弱的排序图，毛皮与图中的________摩擦最容易起电，且它们摩擦后毛皮带________电(选填“正”或“负”)．4. (2017郑州模拟)“激光琴”是一种利用遮挡激光束发声的琴，可以演奏音阶和乐曲．其原理是自然界有些物质经光的照射，内部原子就会释放出电子，使电路中的电流________(选填“增大”、“减小”或“不变”)，从而实现对电路的控制而发声，请你写出其中所涉及的一条物理知识________________________．5. (2017黔西南)如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是________表(选填“电流”或“电压”)，乙表测的是________的________(选填“电流”或“电压”)．第5题图第6题图6. (2018原创)如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的________极，盐水中，正电荷不断地在铜片聚集，负电荷不断在锌片上聚集，盐水中电流的方向是____________．盐水电池在工作时是将________能转化为电能．7. (2017呼和浩特)关于导体和绝缘体，下列说法正确的是()A. 绝缘体对电流的阻碍作用大，但能够带电B. 金属能够导电的原因是因为金属里面的电子都能自由移动C. 能够导电的物体叫导体，不能导电的物体叫绝缘体D. 绝缘体不能导电的原因是因为绝缘体内没有电子8. (2017内江)如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)．则下列说法中正确的是()A. 产生闪电时，创造了电荷B. 产生闪电时，云层失去了原子核C. 云层带正电，是因为云层得到了电子D. 图中的电流方向是从云层到避雷针第8题图 第9题图9. (2017雅安)如图所示电路，下列说法正确的是( )A. 闭合开关S 1、S 3，断开开关S 2时，灯L 1、L 2串联B. 闭合开关S 2、断开开关S 1、S 3时，灯L 1、L 2并联C. 闭合开关S 1、S 2，断开开关S 3时，灯L 1亮、L 2不亮D. 闭合开关S 2、S 3，断开开关S 1时，灯L 1不亮、L 2亮10. (2018原创)市区有许多智能节水环保公厕．如图所示，公厕门的插销相当于单刀双掷开关 S 1，当有人进去并关上门时，“有人”指示灯亮起；手靠近水龙头时，感应开关 S 2 闭合，电磁阀门线圈通电使水龙头出水．门打开时“无人”指示灯亮起，同时水龙头也无法使用．图中能实现上述功能的电路是()11. (2017河师大附中模拟)用笔画线代替导线连接实物图．要求灯泡L 1和灯泡L 2并联，电流表测灯泡L 1的电流．第11题图 第12题图12. (2017郑州一模)小明设计的微型电风扇有快、慢两挡，由一节干电池供电．请用电动机符号、单刀双掷开关符号(中间黑色金属片可分别向上、向下接通上下两个连接柱)和两个定值电阻(R 1、R 2)、电线、电源在虚线框内画出小明设计的微型电风扇的电路图．。
