变频器如何选用制动电阻
- 格式:docx
- 大小:13.39 KB
- 文档页数:4

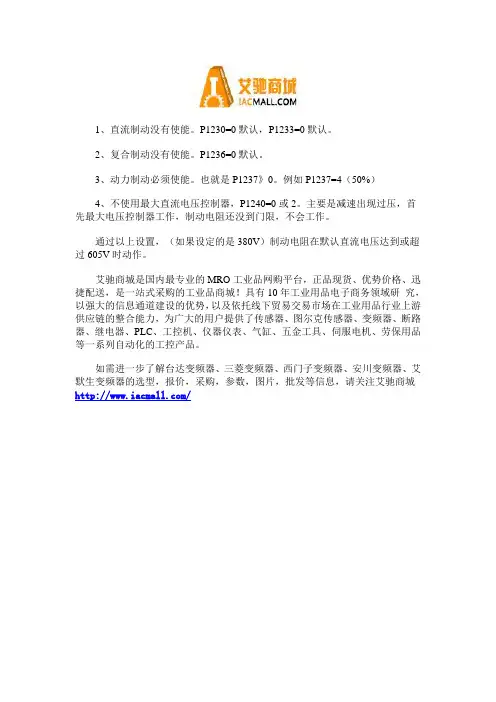

1、直流制动没有使能。
P1230=0默认,P1233=0默认。
2、复合制动没有使能。
P1236=0默认。
3、动力制动必须使能。
也就是P1237》0。
例如P1237=4(50%)
4、不使用最大直流电压控制器,P1240=0或2。
主要是减速出现过压,首先最大电压控制器工作,制动电阻还没到门限,不会工作。
通过以上设置,(如果设定的是380V)制动电阻在默认直流电压达到或超过605V时动作。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城/。
变频器刹车电阻参数设置简介变频器是一种常用的电力调速设备,用于控制电机的运行速度和输出功率。
在电机运行过程中,刹车电阻是必不可少的一个组成部分。
刹车电阻的参数设置对于电机的制动效果和安全性非常重要。
本文将介绍变频器刹车电阻参数设置的相关知识和注意事项。
刹车电阻参数的含义刹车电阻参数包括电阻值(单位为欧姆)、额定功率(单位为瓦特)和额定电流(单位为安培)。
这些参数决定了刹车电阻的能耗和热功率。
合理设置这些参数可以保证刹车电阻的正常工作,避免超负荷运行或过热现象的发生。
刹车电阻参数的设置方法刹车电阻参数的设置应根据实际应用需求和电机性能来确定。
以下是一些常见的设置方法:1.参考电机性能:首先要了解电机的额定功率和额定电流。
一般情况下,刹车电阻的额定功率应大于电机的额定功率,刹车电阻的额定电流应大于电机的额定电流。
这样可以确保刹车电阻在制动过程中能够承受电机产生的能量。
2.考虑制动时间:刹车电阻的参数设置还应考虑到制动时间。
制动时间越长,刹车电阻的能耗越大,刹车电阻的额定功率和额定电流也要相应增加。
一般来说,制动时间较短的应用可以选择额定功率和额定电流较小的刹车电阻。
3.过载保护:刹车电阻还可以用于过载保护。
在电机超载时,刹车电阻可以吸收多余的能量,保护电机不被损坏。
因此,在设置刹车电阻的参数时,还应考虑到电机的过载能力和保护需求。
注意事项在设置变频器刹车电阻参数时,还需要注意以下几个方面:1.温度上升:刹车电阻在工作过程中会产生大量的热量,因此需要考虑刹车电阻的散热条件。
如果刹车电阻长时间超负荷运行或散热不良,可能会引发电阻高温报警或甚至损坏刹车电阻。
2.外部环境:环境温度、湿度和灰尘等因素会影响刹车电阻的工作效果和寿命。
尽量选择符合环境要求的刹车电阻,并保持刹车电阻周围清洁。
3.制动效果:刹车电阻的参数设置也会影响制动效果。
如果刹车电阻的额定功率和额定电流过小,可能导致制动不力;如果过大,则可能导致刹车电阻过热或烧毁。
制动力矩×制动电阻 = 制动单元动作电压值/电动机的额定功率92%×R = 780/电动机KW 100% R=700/电动机KW 110% R=650/电动机KW 120% R=600/电动机KW制动性质 =电阻功率一般负荷 W(Kw)电阻KWΧ10℅频繁制动(1分钟5次以上) W(Kw)电阻KWΧ15℅长时间制动(每次4分钟以上) W(Kw) 电阻KWΧ20℅常用制动电阻选配表(10ED,100%制动力矩)(仅适用于380V变频器选配制动电阻时参考)电机功率(kW)电阻值(Ω) 电阻功率(kW)制动力矩(%)7.5kW 100Ω 7kW 100% 11kW 70Ω 1kW 100% 15kW 47Ω 1.5kW 100% 18.5kW 38Ω 2kW 100% 22 kW 32Ω 2.2kW 100% 30kW 23Ω 3kW 100% 37kW 19Ω 3.7kW 100% 45kW 16Ω 4.5kW 100% 55k W 13Ω 5.5kW 100% 75kW 9Ω 7.5kW 100% 90kW 7.5Ω 9kW 100% 110kW 6Ω 11kW 100% 150kW 4Ω 15kW 100% 165-187kW 3.5Ω 20kW 100% 200-220kW 3Ω 25kW 100% 250-300 kW2.5Ω30kW100%制动电阻标称功率 = 制动电阻降额系数×制动期间平均消耗功率×制动使用率% 在连铸工艺中,连铸机拉坯辊速度控制是连铸机的三大关键技术之一,拉坯速度控制水平直接影响连铸坯的产量和质量,而拉坯辊电机驱动装置的性能又在其中发挥着重要作用。
交流电机变频调速技术日益成熟,交流变频驱动调速平稳,调速范围宽,对机械冲击低,交流电机维护量低,交流变频调速已取代直流调速,完全能够满足拉坯辊速度控制的需要。
4、5号连铸机的拉矫机为五辊双机架三驱动,上拉坯辊、下拉坯辊、矫直辊由三台同型号电机共同驱动,完成引锭杆的上下传送运行和连铸坯牵引,三台电机必须保持同步,与一般的同步要求不同的是要保证三个辊面的线速度相同,而不是三台电机的转速相同,以避免出现负载分配不均引起母线过压、欠压、过载故障。
制动电阻的功率和阻值如何选择制动电阻是电阻器的一种,是根据电阻器的用途来命名。
变频器调速的电动机在快速制动过程中,由于电动机惯性作用,会产生大量的再生电能,会使变频器直流母线电压上升,造成变频器的损坏。
制动电阻的作用是当变频器直流母线电压上升到肯定值时,通过制动单元将电动机产生的再生能量消耗在制动电阻上。
如何选择制动电阻的阻值和功率,制动电阻阻值的计算都是从工程的角度来考虑的,因此在实际的应用时需要结合现场的详细状况进行适当的估算,最终形成一个经济适用的选择方案。
但制动电阻阻值的选定有一个不行违反的原则,应保证流过制动电阻的电流小于制动单元允许的最大电流。
选定了制动电阻的阻值后应确定制动电阻的功率,制动电阻功率的计算同样要依据工程现场详细状况来估算,它与多种因素相关。
我们可依据变频器直流母线的电压和已选定的阻值来确定制动电阻长时间不间断的功率,但实际中这样选取制动电阻的功率会造成很大的铺张。
因在实际应用中制动电阻基本上反复短时间工作,我们可依据制动电阻实际工作状况和通电持续率来确定制动电阻的功率。
通常在工程上选用较多的是波纹电阻和铝合金电阻两种:我公司生产的波纹电阻采纳表面立式波纹有利于散热减低寄生电感量,并选用高阻燃无机涂层,有效爱护电阻丝不被老化,延长使用寿命被广泛作为制动电阻使用;铝合金电阻易紧密安装、易附加散热器,外型美观,高散热性的铝合金外盒全包封结构,通常应用于高度恶劣工业环境。
变频器制动电阻的功率是这样选的:功率=电阻每工作一次消耗的能量(KJ)/制动(消耗能量)间隔的时间(S).其中电阻每工作一次消耗的能量(KJ)是功率乘以时间.所以变频器制动电阻要选择在电机功率的50%左右,从成本考虑,功率越大确定更平安,但成本就高了.假如选小了,成本是低了,但制动时间长了、制动次数多了、制动间隔短了都会造成制动电阻承受不了施加在它身上的能量而烧毁.假如要选用30%,可以去做试验,多试一下,久试一下就会出结果了.先确定需要的电阻功率,其原理是把机械的动能全部转化为消耗在电阻上的热能。

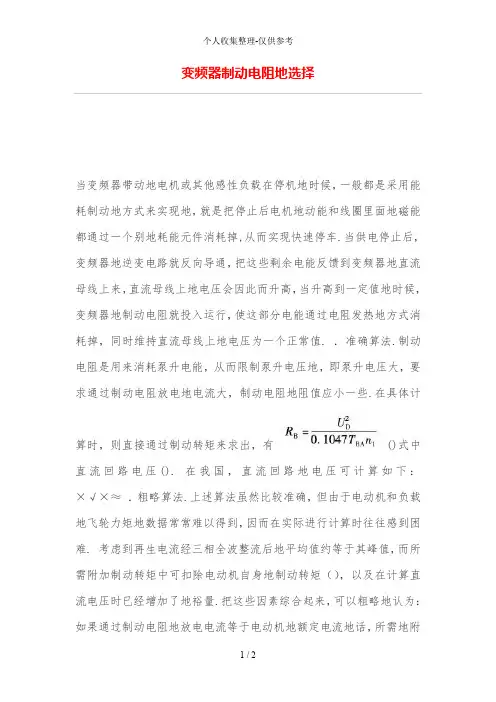

变频器制动电阻地选择
当变频器带动地电机或其他感性负载在停机地时候,一般都是采用能耗制动地方式来实现地,就是把停止后电机地动能和线圈里面地磁能都通过一个别地耗能元件消耗掉,从而实现快速停车.当供电停止后,变频器地逆变电路就反向导通,把这些剩余电能反馈到变频器地直流母线上来,直流母线上地电压会因此而升高,当升高到一定值地时候,变频器地制动电阻就投入运行,使这部分电能通过电阻发热地方式消耗掉,同时维持直流母线上地电压为一个正常值. .准确算法.制动电阻是用来消耗泵升电能,从而限制泵升电压地,即泵升电压大,要求通过制动电阻放电地电流大,制动电阻地阻值应小一些.在具体计
算时,则直接通过制动转矩来求出,有 ()式中直流回路电压(). 在我国,直流回路地电压可计算如下:×√×≈ .粗略算法.上述算法虽然比较准确,但由于电动机和负载地飞轮力矩地数据常常难以得到,因而在实际进行计算时往往感到困难. 考虑到再生电流经三相全波整流后地平均值约等于其峰值,而所需附加制动转矩中可扣除电动机自身地制动转矩(),以及在计算直流电压时已经增加了地裕量.把这些因素综合起来,可以粗略地认为:如果通过制动电阻地放电电流等于电动机地额定电流地话,所需地附
加制动转矩大致得到满足.有关资料表明:当放电电流等于电动机额定电流地一半时,就可以得到与电动机地额定转矩相等地制动转矩了.
因此,制动电阻地粗略算法是 () 在实际使用中,可以根据具体情况适当调整制动电阻地大小.。

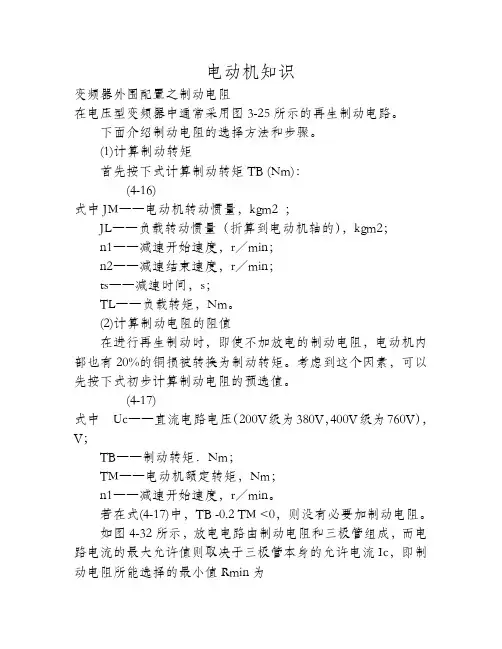

电动机知识变频器外围配置之制动电阻在电压型变频器中通常采用图3-25所示的再生制动电路。
下面介绍制动电阻的选择方法和步骤。
(1)计算制动转矩首先按下式计算制动转矩TB (Nm):(4-16)式中JM――电动机转动惯量,kgm2 ;JL――负载转动惯量(折算到电动机轴的),kgm2;n1――减速开始速度,r/min;n2――减速结束速度,r/min;ts――减速时间,s;TL――负载转矩,Nm。
(2)计算制动电阻的阻值在进行再生制动时,即使不加放电的制动电阻,电动机内部也有20%的铜损被转换为制动转矩。
考虑到这个因素,可以先按下式初步计算制动电阻的预选值。
(4-17)式中Uc――直流电路电压(200V级为380V,400V级为760V),V;TB――制动转矩.Nm;TM――电动机额定转矩,Nm;n1――减速开始速度,r/min。
若在式(4-17)中,TB -0.2 TM <0,则没有必要加制动电阻。
如图4-32所示,放电电路由制动电阻和三极管组成,而电路电流的最大允许值则取决于三极管本身的允许电流Ic,即制动电阻所能选择的最小值Rmin为(4-18)因比,制动电阻RB的阻值应由式(4-19)决定:RminBOB (4-19)有时厂家也为自己的产品给出制动电阻最小值的参考值供用户选择。
(3)计算制动电阻的平均消耗功率Pr。
(kW)如前所述,占电动机额定转矩20%的制动转矩由电动机内部损失产生,因此,可按下式求得电动机制动时制动电阻上消耗的平均功率Domain: 直流减速电机More:2saffa (4―20)(4)计算制动电阻的额定功率Pr(kW)制动电阻的选择根据电动机是否处于反复加减速模式而异。
图4-32给出了减速模式,而图4-33则给出了通常作为制动电阻使用的一种电阻的功率增加率特性示意图。
在选择制动电阻时,应根据电动机的减速模式首先利用图4-33求出功率增加率m,并利用前面求得的制动电阻的平均消耗功率Pr。
制动电阻选型是很多工程师和顾客遇到的问题,今天我们就给出制动电阻选型计算公式及方法。
1、制动单元又叫制动斩波器,和制动电阻一起配套工作,都是变频器的选件。
变频器正常的母线电压为540V(AC 380V机型),当电机处于发电状态时,该母线电压会超过540V,最大允许700-800V,如长期或频繁超过这个最大值将会损坏变频器,所以用制动单元和制动电阻进行能量消耗,防止母线电压过高。
2、电机有两种情况会由电动状态转为发电状态
A、大惯量负载快速减速或太短的减速时间
B、提升负载下行时一直处于发电状态
3、选择制动单元比较简单,一般按照和变频器同等功率就可以了。
4、流过电阻的电流可以用以下公式计算
R=U/I
U一般为710-750V(制动单元动作电压),各个厂家设计不太一样,可以按照750V来考虑。
R 为制动电阻的阻值,一般制动单元都有规定其最小阻值,请按照手册选取。
如果没有这个数据,请按照U/I来计算,I为最大允许制动电流,按照80%变频器的额定电流来选。
5、制动电阻的功率按照以下来选:
P=ED%*U^2/R
ED%:制动使用率,按照一般经验,ED%的范围是从10%-50%不等。
如果制动频度低(偶尔动作),选10%即可。
如果是长期或频繁动作,则按30%-50%选择即可,一般30%可满足大部分应用要求。

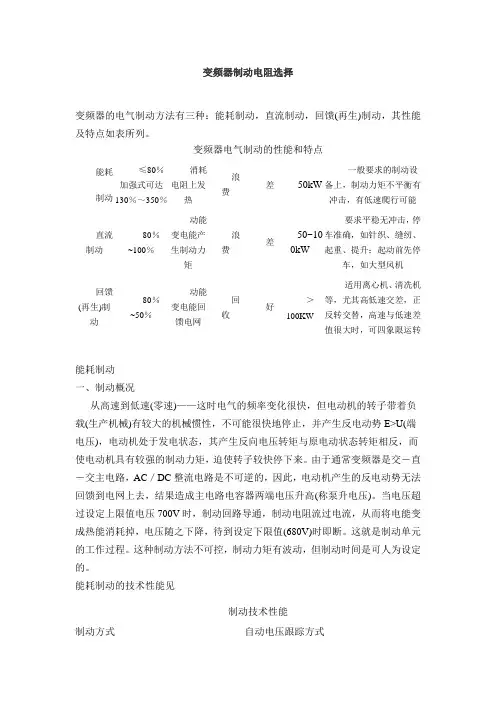

变频器制动电阻选择变频器的电气制动方法有三种:能耗制动,直流制动,回馈(再生)制动,其性能及特点如表所列。
变频器电气制动的性能和特点能耗制动≤80%加强式可达130%~350%消耗电阻上发热浪费差50kW一般要求的制动设备上,制动力矩不平衡有冲击,有低速爬行可能直流制动80%~100%动能变电能产生制动力矩浪费差50~100kW要求平稳无冲击,停车准确,如针织、缝纫、起重、提升;起动前先停车,如大型风机回馈(再生)制动80%~50%动能变电能回馈电网回收好>100KW适用离心机、清冼机等,尤其高低速交差,正反转交替,高速与低速差值很大时,可四象限运转能耗制动一、制动概况从高速到低速(零速)——这时电气的频率变化很快,但电动机的转子带着负载(生产机械)有较大的机械惯性,不可能很快地停止,并产生反电动势E>U(端电压),电动机处于发电状态,其产生反向电压转矩与原电动状态转矩相反,而使电动机具有较强的制动力矩,迫使转子较快停下来。
由于通常变频器是交-直-交主电路,AC/DC整流电路是不可逆的,因此,电动机产生的反电动势无法回馈到电网上去,结果造成主电路电容器两端电压升高(称泵升电压)。
当电压超过设定上限值电压700V时,制动回路导通,制动电阻流过电流,从而将电能变成热能消耗掉,电压随之下降,待到设定下限值(680V)时即断。
这就是制动单元的工作过程。
这种制动方法不可控,制动力矩有波动,但制动时间是可人为设定的。
能耗制动的技术性能见制动技术性能制动方式自动电压跟踪方式反应时间1ms以下有多种噪声电网电压300~460V.45~66Hz动作电压DC 700V,误差2V滞环电压20V制动力矩通常130%,最大150%保护过热,过电流,短路滤波器有噪声滤波器防护等级IP00二、制动电阻1.制动电阻计算方法(见表3—3)制动电阻计算方法制动转矩制动电阻90%R=780Ω/电动机kW100%R=700Ω/电动机kW110%R=650Ω/电动机kW120%R=600Ω/电动机kW注l.电阻值越小,制动力矩越大,流过制动单元的电流越大;2.不可以使制动单元的工作电流大于其允许最大电流,否则要损坏器件;3.制动时间通过R的不同可人为选择;4.小容量变频器(≤7 5kw)一般是内接制动单元和制动电阻的;5.当在快速制动出现过电压时,说明是阻值过大来不及放电,应减小电阻值。
变频器制动电阻介绍及计算方法1 引言目前市场上变频器的制动方法大致有三种:能耗制动,直流制动,回馈(再生)制动。
目前关于制动电阻的计算方法有很多种,从工程的角度来讲要精确的计算制动电阻的阻值和功率在实际应用过程中不是很实际,主要是部分参数无法精确测量。
目前通常用的方法就是估算方法,由于每一个厂家的计算方法各有不同,因此计算的结果不大一致。
2 制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体,它包括电阻阻值和功率容量两个重要的参数。
通常在工程上选用较多的是波纹电阻和铝合金电阻两种:波纹电阻采用表面立式波纹有利于散热减低寄生电感量,并选用高阻燃无机涂层,有效保护电阻丝不被老化,延长使用寿命,台达原厂配置的就是这样的电阻;铝合金电阻易紧密安装、易附加散热器,外型美观,高散热性的铝合金外盒全包封结构,具有极强的耐振性,耐气候性和长期稳定性;体积小、功率大,安装方便稳固,外形美观,广泛应用于高度恶劣工业环境使用。
3 制动电阻的阻值和功率计算3.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。
刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量;当刹车电阻发热时,电阻值将会随温度的上升而变高,制动转矩亦随之减少。
刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。
(图1)图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念:10%的制动频率可以这样理解,如果制动电阻在10秒钟能够消耗掉100%的功率,那么制动电阻至少需要90秒才能把产生的热量散掉。
3.2制动单元动作电压准位当直流母线电压大于等于制动电压准位(甄别阈值)时,刹车单元动作进行能量消耗。
台达制动电压准位如表1所示。
3.3制动电阻设计(1)工程设计。
实践证明,当放电电流等于电动机额定电流的一半时,就可以得到与电动机的额定转矩相同的制动转矩了,因此制动电阻的粗略计算是:其中:制动电压准位电机的额定电流为了保证变频器不受损坏,强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。
变频器如何选用制动电阻
摘要: 最简单的方法,打电话给销售商,让他们帮你选,另外一般变频器说明书的后面都配有制动电阻的选型,你也可以查表得到。
当然也可以计算,不过相对复杂,制动电阻不可太大,如果太大就不能有效的制动,原因为p=u /r,...
最简单的方法,打电话给销售商,让他们帮你选,另外一般变频器说明书的后面都配有制动电阻的选型,你也可以查表得到。
当然也可以计算,不过相对复杂,制动电阻不可太大,如果太大就不能有效的制动,原因为
p=u /r,制动电阻也不可太小,如果太小电流就会很大,会烧毁制动晶体管,下边提供一种计算方法供参考。
A、首先估算出制动转矩一般情况下,在进行电机制动时,电机内部存在一定的损耗,约为额定转矩的18%-22%左右,因此计算出的结果在小于此范围的话就无需接制动装置;
B、接着计算制动电阻的阻值在制动单元工作过程中,直流母线的电压的升降取决于常数RC,R 即为制动电阻的阻值,C 为变频器内部电解电容的容量。
这里制动单元动作电压值一般为710V。
