桩基(设计、设计极限、极限、承载、终压、复压值)计算确定

桩的终压⼒与极限承载⼒⼀⽅⾯，静压桩的压桩⼒与极限承载⼒在概念、性质、数值⼤⼩及作⽤效果等⽅⾯存在显著差别。

压桩⼒是沉桩过程中使桩能贯⼊⼟层所施加的静压⼒，主要是克服桩体冲剪⼟体向下穿透时由桩端阻⼒和桩周摩阻⼒组成的沉桩阻⼒。

⼟体基本恢复后，原来施⼯下沉时桩侧滑动摩擦⼒变成承载时的静摩擦⼒，静压桩才获得⼯程上所需要的所谓特征承载⼒。

如果桩⾝长且桩周⼟体摩擦⼒的恢复值⼜⼤，那么该静压桩的极限承载⼒就将⼤于施⼯终压⼒；反之，桩的极限承载⼒就可能⼩于桩的终压⼒。

另⼀⽅⾯，静压桩的终压⼒与单桩极限承载⼒⼜是密切相关的。

承载⼒是在终压⼒的基础上，经过固结作⽤和触变恢复发展的，在桩周⼟未达到充分固结恢复之前的承载⼒，都不是极限承载⼒，从这个意义上说，终压⼒是零时刻的⼴义极限承载⼒，⽽不同时刻的⼴义极限承载⼒都收敛于桩的真实极限承载⼒。

所以，极限承载⼒是休⽌时间的函数，并与终压⼒、⼟质、桩径、桩长等有关。

定义压桩系数K为静⼒压桩终⽌压⼒与单桩极限承载⼒之⽐，上述分析可知：粘性⼟中，压桩过程中由于产⽣超孔隙⽔压⼒，抗剪能⼒降低，压桩阻⼒减⼩，压桩停⽌后，桩周⼟体固结，桩与⼟体之间的摩擦⼒逐步增加，所以粘性⼟中压桩系数⼀般较⼩；⽽在砂性⼟内压桩，桩周产⽣挤压和摩擦，由于砂的剪胀性，桩周⼟的孔隙⽔压⼒下降，内摩擦⾓相应增⼤，提⾼了桩的贯⼊阻⼒。

孔隙⽔压⼒随时间消散后，桩与⼟层问的摩擦⼒也相应减⼩，这种情况下K值可能远⼤于1。

在粘性⼟中，压桩过程中的阻⼒最⼩，⼟的强度逐渐恢复与增长后，承载⼒通常显著地⾼于压桩阻⼒；粉砂就相反，压桩时急剧升⾼的孔隙⽔压⼒夸⼤了桩的阻⼒，孔隙⽔压⼒消散，端阻⼒下降，桩的承载⼒常会低于压桩阻⼒。

压桩经验的地⽅性特别强，各地的经验⼤致的趋势是相似的；但存在许多差别，与各地的地质条件及技术条件的不同有关。

1．桩的终压⼒与极限承载⼒是两个不同的概念，也是两个不同的数值。

2．当预制桩在垂直静压⼒作⽤下沉⼊粘性⼟层中时，桩周⼟体发⽣剧烈的挤压扰动，⼟中孔隙⽔压⼒急剧上升，从⽽在桩周⼀定范围内产⽣重塑区，⼟的抗剪强度降低,压桩阻⼒并不⼀定随桩的⼈⼟深度的增加⽽增⼤，⼤量⼯程实践表明，粘性⼟中长度较长的静压桩，其最终的极限承载⼒⽐压桩施⼯结束时的终⽌压⼒要⼤。

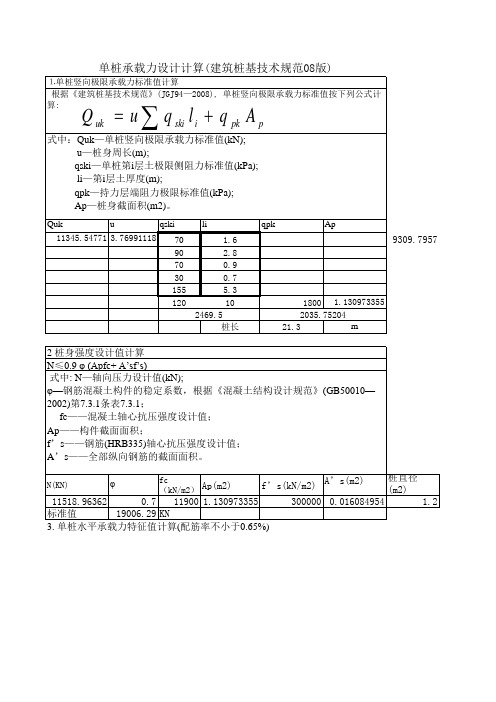

9309.7957)(2/I )(2/I )(85.02/000000000矩形截面圆形截面钢筋混凝土桩R H γh0b W d W I E EI d W I c ===⨯=≤式中 α-水平变形系数；Rha——单桩水平承载力特征值，kN；EI-桩身抗弯刚度，对钢筋混凝土桩EI=0.85E C I 0；ft—桩身混凝土抗拉强度设计值；Vx —桩顶水平位移系数，查表可知；W 0-桩身换算截面受拉边缘的截面模量, W 0；d 0-扣除保护层后桩的直径；αE -钢筋弹性模量与混凝土弹性模量比；ρg-桩的配筋率；m—桩侧土水平抗力系数的比例系数，取m=20MN/m4；b0—桩身的计算宽度（m）；Ec—桩身砼的弹性模量（N/mm2）；X0a—桩顶允许水平位移（一般取6mm）。

配筋计算()[]5020201232EImb d d d W g E =-+=αραπ)(2/I )(2/I )(85.02/000000000矩形截面圆形截面钢筋混凝土桩R H γh 0b W d W I E EI d W I c ===⨯=≤a x ha EIR 0375.0χνα=N3000kn f y '300n/mm2As'10000.00mm22 轴心受拉a 按承载力计算式中 N-单桩抗拔力设计值(N)；1.1 桩身只受轴向压力且符合下公式pc A f N ≤0γ''Sy A f N ≤γ00.9d1.2N0fc9520kN/m2A1.13097334m2公式左边0公式右边10766.866H10kn γ00.9 αH60Kn d1.2m NG0Kn ft1270kN/m2γm2A1.13097334m2公式左边0公式右边105.851145式中H1-桩顶横向力设计值（kN ）;γ0-建筑物桩基重要性系数；αH-综合系数（kN ）；d-桩身设计直径（m ）;NG-按桩顶永久荷载效应计算的轴向力设计值（kN ）；ft-混凝土轴心抗拉强度设计值(kPa)；γm-截面抵抗矩的塑性系数；A-桩身截面面积（m2）;由于上两式不同时成立，不采用构造配筋方法，又因本建筑物属一级建筑物，对抗拔和抗水平载荷能力要求较高，需按下式计算配筋率：1、轴心受压式中 N-桩顶轴向压力设计值（KN ）；γ0-建筑物桩基重要性系数；fc-混凝土轴心抗压强度设计值;A-桩身截面面积（m2）。

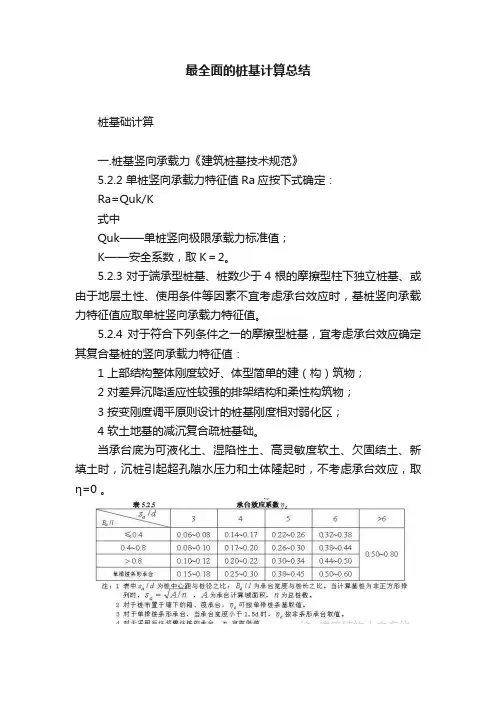

最全面的桩基计算总结桩基础计算一.桩基竖向承载力《建筑桩基技术规范》5.2.2 单桩竖向承载力特征值Ra应按下式确定：Ra=Quk/K式中Quk——单桩竖向极限承载力标准值；K——安全系数，取K＝2。

5.2.3 对于端承型桩基、桩数少于4 根的摩擦型柱下独立桩基、或由于地层土性、使用条件等因素不宜考虑承台效应时，基桩竖向承载力特征值应取单桩竖向承载力特征值。

5.2.4 对于符合下列条件之一的摩擦型桩基，宜考虑承台效应确定其复合基桩的竖向承载力特征值：1 上部结构整体刚度较好、体型简单的建（构）筑物；2 对差异沉降适应性较强的排架结构和柔性构筑物；3 按变刚度调平原则设计的桩基刚度相对弱化区；4 软土地基的减沉复合疏桩基础。

当承台底为可液化土、湿陷性土、高灵敏度软土、欠固结土、新填土时，沉桩引起超孔隙水压力和土体隆起时，不考虑承台效应，取η=0 。

单桩竖向承载力标准值的确定：方法一：原位测试1.单桥探头静力触探（仅能测量探头的端阻力，再换算成探头的侧阻力）计算公式见《建筑桩基技术规范》5.3.32.双桥探头静力触探（能测量探头的端阻力和侧阻力）计算公式见《建筑桩基技术规范》5.3.4方法二：经验参数法1.根据土的物理指标与承载力参数之间的关系确定单桩承载力标准值《建筑桩基技术规范》5.3.52.当确定大直径桩(d>800mm）时，应考虑侧阻、端阻效应系数，参见5.3.6钢桩承载力标准值的确定：1.侧阻、端阻同混凝土桩阻力，需考虑桩端土塞效应系数；参见5.3.7混凝土空心桩承载力标准值的确定：1.侧阻、端阻同混凝土桩阻力，需考虑桩端土塞效应系数；参见5.3.8嵌岩桩桩承载力标准值的确定：1.桩端置于完整、较完整基岩的嵌岩桩单桩竖向极限承载力，由桩周土总极限侧阻力和嵌岩段总极限阻力组成。

后注浆灌注桩承载力标准值的确定：1.承载力由后注浆非竖向增强段的总极限侧阻力标准值、后注浆竖向增强段的总极限侧阻力标准值，后注浆总极限端阻力标准值；特殊条件下的考虑液化效应：对于桩身周围有液化土层的低承台桩基，当承台底面上下分别有厚度不小于1.5m、1.0m的非液化土或非软弱土层时，可将液化土层极限侧阻力乘以土层液化折减系数计算单桩极限承载力标准值。

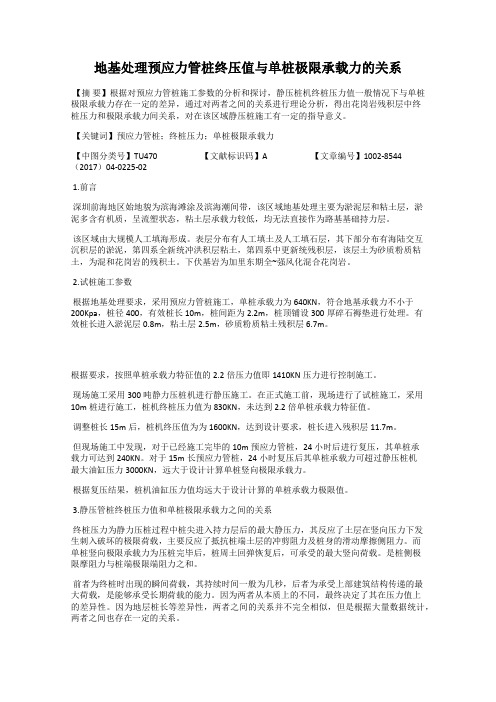

地基处理预应力管桩终压值与单桩极限承载力的关系【摘要】根据对预应力管桩施工参数的分析和探讨，静压桩机终桩压力值一般情况下与单桩极限承载力存在一定的差异，通过对两者之间的关系进行理论分析，得出花岗岩残积层中终桩压力和极限承载力间关系，对在该区域静压桩施工有一定的指导意义。

【关键词】预应力管桩；终桩压力；单桩极限承载力【中图分类号】TU470【文献标识码】A【文章编号】1002-8544（2017）04-0225-021.前言深圳前海地区始地貌为滨海滩涂及滨海潮间带，该区域地基处理主要为淤泥层和粘土层，淤泥多含有机质，呈流塑状态，粘土层承载力较低，均无法直接作为路基基础持力层。

该区域由大规模人工填海形成。

表层分布有人工填土及人工填石层，其下部分布有海陆交互沉积层的淤泥，第四系全新统冲洪积层粘土，第四系中更新统残积层，该层土为砂质粉质粘土，为混和花岗岩的残积土。

下伏基岩为加里东期全~强风化混合花岗岩。

2.试桩施工参数根据地基处理要求，采用预应力管桩施工，单桩承载力为640KN，符合地基承载力不小于200Kpa，桩径400，有效桩长10m，桩间距为2.2m，桩顶铺设300厚碎石褥垫进行处理。

有效桩长进入淤泥层0.8m，粘土层2.5m，砂质粉质粘土残积层6.7m。

根据要求，按照单桩承载力特征值的2.2倍压力值即1410KN压力进行控制施工。

现场施工采用300吨静力压桩机进行静压施工。

在正式施工前，现场进行了试桩施工，采用10m桩进行施工，桩机终桩压力值为830KN，未达到2.2倍单桩承载力特征值。

调整桩长15m后，桩机终压值为为1600KN，达到设计要求，桩长进入残积层11.7m。

但现场施工中发现，对于已经施工完毕的10m预应力管桩，24小时后进行复压，其单桩承载力可达到240KN。

对于15m长预应力管桩，24小时复压后其单桩承载力可超过静压桩机最大油缸压力3000KN，远大于设计计算单桩竖向极限承载力。

桩基础计算规则
桩基础计算规则一般包括以下几个方面：
1.选取桩的类型和长度：根据工程需要，选择合适的桩类型（如钢筋混凝土桩、压入成孔桩、钻孔灌注桩等），确定桩的长度，以满足设计要求。

2.计算桩的承载力：根据工程地质条件、桩基础的构造形式以及材料特性等因素，采用相应的计算方法，计算桩的承载力，确定桩的数量和布置。

3.确定桩身的质量：桩身的质量与承载力密切相关，需要根据材料的强度、钢筋配筋要求等因素确定桩身的质量，以保证桩的稳定性和承载能力。

4.考虑桩的水平受力作用：在某些工程中，桩基础除了承受垂直荷载外，还要承担水平荷载，因此需要在计算桩的承载力时考虑这方面的因素。

5.考虑桩基础与土壤的相互作用：桩基础与土壤之间存在相互作用，需要通过分析土壤的力学性质、桩基础的变形和无土层压缩等因素来确定桩的承载能力和稳定性。

总之，桩基础的计算规则复杂，需要综合考虑多种因素，以确保桩基础满足工程要求。

桩基础计算规则桩基础是一种重要的地基工程形式，特别是在土质条件差或建筑物重要性高时，被广泛应用。

桩基础的设计和施工过程需要严谨的计算和规划，以确保其稳定性和可靠性。

本文将详细介绍桩基础的计算规则和设计流程。

一、桩基础的分类桩基础可以分为钻孔桩和灌注桩两种。

钻孔桩又分为同径桩和异径桩，灌注桩又分为灌注桩和钢板桩，具体分类如下：同径桩：桩底直径与柄身直径相同，适用于特定地质条件下的建筑物基础。

异径桩：桩底直径大于柄身直径，适用于承受大荷载和大变形的地基工程。

灌注桩：采用钻杆钻孔，灌注混凝土而成的桩，适用于多种地质条件下的建筑物基础。

钢板桩：采用钢板或钢管等材料构成的桩，适用于软土、河流底部和海底等多种地质条件下的建筑物基础。

二、桩基础的计算规则桩基础的计算规则是建立在桩基础与土壤互相作用、坚固程度、承受荷载等关系上的规律。

其计算规则如下：1. 初步确定桩的直径和长度：根据场地地质情况、建筑物重量和地质荷载等条件，估算出桩的直径和长度，以保证桩基础的稳定性和可靠性。

2. 计算桩的抗拔承载力：按照桩侧面土壤的移动计算桩的抗拔承载力，并根据场地地质条件和荷载条件等因素来确定桩的直径和长度。

3. 确定桩端承载力：根据场地地质条件、桩型和长度等因素来确定桩的承载能力，以确保桩的稳定性和可靠性。

4. 计算桩基础与地面之间的摩擦力: 按照桩的侧面土壤挤压变形计算桩与地面之间的摩擦力，并根据场地地质条件和荷载条件等因素来确定桩的直径和长度。

5. 考虑荷载情况：根据建筑物荷载情况和桩型、长度等因素，来计算桩基础的承载力，以确保桩基础能够承受建筑物的荷载。

6. 结构设计：根据计算结果，制定桩基础的结构设计方案，以确保桩基础能够满足承载、稳定和安全等要求。

三、设计流程桩基础的设计流程通常包括以下步骤：1. 搜集场地资料：了解场地情况，包括土壤状况、地下水位、预计荷载等，以便确定桩基础的类型和设计参数。

2. 确定桩型和长度：结合场地地质情况和荷载情况，选择合适的桩型和长度，以确保桩基础的承载力和稳定性。

桩基综合设计计算方法桩基作为一种重要的地基处理方式，其设计计算是整个工程中至关重要的一部分。

桩基的设计计算需要考虑多方面的因素，包括土壤特性、荷载特性、桩基结构特性等。

在进行桩基综合设计计算时，需要遵循一定的方法和步骤，以确保桩基的稳定性和承载力满足工程要求。

一、确定桩基类型在进行桩基设计计算之前，首先需要确定桩基的类型。

根据桩基的结构形式和材料特性，桩基可以分为不同类型，如钢筋混凝土桩、钢管桩、预应力桩等。

不同类型的桩基在设计计算时需要采用不同的方法和规范。

二、确定桩基荷载确定桩基的设计荷载是进行桩基设计计算的重要一步。

桩基的设计荷载包括垂直荷载、水平荷载和扭矩荷载等。

根据工程实际情况和设计要求，确定桩基的设计荷载，并考虑荷载组合和边桩效应等因素。

三、确定桩基截面形状和尺寸确定桩基的截面形状和尺寸是进行桩基设计计算的关键步骤。

桩基的截面形状和尺寸直接影响其承载力和稳定性。

根据桩基的设计荷载和土层特性，确定桩基的截面形状和尺寸，并进行相应的受力分析和验算。

四、进行桩基受力分析进行桩基受力分析是进行桩基设计计算的核心内容。

在进行桩基受力分析时，需要考虑桩基的弯矩、剪力、轴向力和弯曲曲率等受力状态，以确保桩基的承载力和稳定性满足设计要求。

五、进行桩基抗震分析在一些地震多发的地区，桩基的抗震设计计算是必不可少的一部分。

进行桩基抗震分析可以评估桩基在地震作用下的受力状态和变形情况，以确保桩基在地震发生时不会发生破坏。

六、进行桩基稳定性分析桩基的稳定性分析是进行桩基设计计算的另一个关键环节。

在进行桩基稳定性分析时，需要考虑桩基的侧向稳定性和端部承载稳定性等因素，以确保桩基能够稳定地承担设计荷载。

七、进行桩基动力特性分析桩基的动力特性分析是进行桩基设计计算的重要一部分。

在进行桩基动力特性分析时，需要考虑桩基的固有振动频率、动力应力和动力位移等参数，以评估桩基在动力荷载下的受力状态。

总结：桩基综合设计计算方法涉及多个环节和内容，需要综合考虑土壤特性、荷载特性和桩基结构特性等因素，以确保桩基的稳定性和承载力满足设计要求。

桩基（设计、设计极限、极限、承载、终压、复压值）计算确定一、概述1、概念单桩承载力特征值×=单桩承载力设计值；单桩承载力特征值×2=单桩承载力极限值＝桩侧摩阻力＋桩端阻力=单桩承载力（设计）单桩承载力设计值×=单桩承载力极限值。

2、静压桩终压值确定压桩应控制好终止条件，一般可按以下进行控制：1）对于摩擦桩，按照设计桩长进行控制，但在施工前应先按设计桩长试压几根桩，待停置24h后，用与桩的设计极限承载力相等的终压力进行复压，如果桩在复压时几乎不动，即可以此进行控制。

2）对于端承摩擦桩或摩擦端承桩，按终压力值进行控制：①对于桩长大于21m的端承摩擦桩，终压力值一般取桩的设计极限承载力。

当桩周土为粘性土且灵敏度较高时，终压力可按设计极限承载力的~倍取值；②当桩长小于21m，而大于14m时，终压力按设计极限承载力的~倍取值；或桩的设计极限承载力取终压力值的~倍；③当桩长小于14m时，终压力按设计极限承载力的~倍取值；或设计极限承载力取终压力值~倍，其中对于小于8m的超短桩，按倍取值。

3）超载压桩时，一般不宜采用满载连续复压法，但在必要时可以进行复压，复压的次数不宜超过2次，且每次稳压时间不宜超过10s 。

3、静压桩复压值确定 取终压力值举例：桩长18～20m ， 800kn （单桩竖向承载力特征值）＝2×800 kn ＝1600 kn 单桩承载力（设计）极限值 ＝1600 kn/＝1000 kn （单桩承载力设计值）＝1600 kn ×＝2000 kn(终压力值、复压力值) ，当桩长小于21m ，而大于14m 时，终压力按设计极限承载力的~倍取值（取）。

二、钢管桩承载力(5.3.7-1)当h d /d<5时, (5.3.7-2)当h d /d ≥5时, (5.3.7-3)式中：q sik 、q pk 分别按表5.3.5-1、5.3.5-2取与混凝土预制桩相同值；：桩端土塞效应系数；对于闭口钢管桩λ = 1，对于敞口钢管桩按式(5.3.7-2)、（5.3.7-3）取值；ppk p i sik pk sk uk A q l q u Q Q Q λ+=+=∑dh b p /16.0=λ8.0=p λpλh：桩端进入持力层深度；bd：钢管桩外径。

桩基础工程计算方案一、前言桩基础工程是土木工程中一种常见的基础形式，主要用于承受建筑物或者其他结构的荷载，将荷载通过桩长传递到较深的地下土层。

桩基础工程计算方案是对桩基础工程设计的重要部分，它是根据工程的特点和要求，以及地质条件等因素，对桩基础的相关参数和工程要求进行计算和分析，从而确定合理的桩基础工程设计方案。

二、桩基础工程计算方案的基本原则1、根据地质勘察资料，确定合理的桩基础类型和参数；2、根据承载力要求和荷载特性，确定合适的桩基础布置形式和数量；3、根据桩基础的受力特点和变形规律，确定合理的桩基础工程设计方案；4、根据施工条件和地质情况，确定合适的桩基础施工方法和施工工艺。

三、桩基础工程计算的基本内容桩基础工程计算主要包括以下几个方面的内容：1、地质条件和地基承载力的分析和评价；2、桩基础类型和参数的确定；3、桩基础承载力和变形的计算；4、桩基础的变形控制和稳定性分析；5、桩基础的施工方法和技术方案。

四、桩基础工程计算的基本方法桩基础工程计算主要采用以下几种方法：1、地质勘察资料和资料分析方法；2、现行规范和规范标准方法；3、地下水文、地质、地震等辅助分析方法；4、现代计算机辅助分析方法；5、现场试验和试验分析方法。

五、桩基础类型和参数的确定1、根据地质勘察资料分析结果，确定桩基础的类型和参数；2、根据荷载要求和地基承载力的要求，确定桩基础的类型和参数；3、根据施工条件和桩基础的特点，确定桩基础的类型和参数；4、结合现行规范和规范标准，确定桩基础的类型和参数。

六、桩基础承载力和变形的计算1、根据桩基础的类型和参数，采用相关理论和公式，进行桩基础承载力的计算；2、根据地下土层和桩基础的受力特点，采用相关理论和方法，进行桩基础的变形计算；3、根据现行规范和规范标准，进行桩基础承载力和变形的计算；4、采用现代计算机辅助分析方法，进行桩基础承载力和变形的计算。

七、桩基础的变形控制和稳定性分析1、根据桩基础的变形规律和承载力要求，进行桩基础的变形控制分析；2、根据地下土层和桩基础的受力特点，进行桩基础的稳定性分析；3、根据现行规范和规范标准，进行桩基础的变形控制和稳定性分析；4、采用现代计算机辅助分析方法，进行桩基础的变形控制和稳定性分析。

桩基设计计算公式1.承载力计算公式：桩基承载力是指桩基能够承受的荷载大小。

常用的桩基承载力计算公式有以下几种：a.硬黏土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为黏土的压缩强度，Ac为桩侧部面积，σcd为黏土侧压缩强度。

b.砂土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd + As × σcs其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为砂土的抗压强度，Ac为桩侧面积，σcd为砂土侧压缩强度，As为桩顶面积，σcs为砂土顶面抗拔强度。

c.软土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd + Aa × σca其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为软土的抗压强度，Ac为桩侧面积，σcd为软土侧压缩强度，Aa为桩底面积，σca为软土底面抗拔强度。

2.侧阻力计算公式：桩基侧阻力是指桩基在侧面土体与桩身之间产生的摩擦力。

常用的桩基侧阻力计算公式有以下几种：a.锥形桩侧阻力计算公式：Fs=π×L×D×τ其中，Fs为桩的侧阻力，L为桩的长度，D为桩的直径，τ为土与桩身之间的摩擦系数。

b.圆柱桩侧阻力计算公式：Fs=π×L×D×τ其中，Fs为桩的侧阻力，L为桩的长度，D为桩的直径，τ为土与桩身之间的摩擦系数。

c.单桩顶阻力计算公式：Fv = d × L × qc其中，Fv为桩的顶阻力，L为桩的长度，d为桩顶板的直径，qc为土的静力锥尖抗力。

d.桩身摩阻力计算公式：Fr=π×L【D^2-(D-2t)^2】×γ×µ其中，Fr为桩的摩阻力，L为桩的长度，D为桩的直径，t为桩壁厚度，γ为土的单位重，µ为土与桩身之间的摩擦系数。
