竭诚为您提供优质文档/双击可除互感电路实验报告结论篇一：互感器实验报告综合性、设计性实验报告实验项目名称所属课程名称工厂供电实验日期20XX年10月31日班级电气11-14班学号05姓名刘吉希成绩电气与控制工程学院实验室一、实验目的了解电流互感器与电压互感器的接线方法。
二﹑原理说明互感器（transformer）是电流互感器与电压互感器的统称。
从基本结构和工作原理来说，互感器就是一种特殊变压器。
电流互感器（currenttransformer，缩写为cT，文字符号为TA），是一种变换电流的互感器，其二次侧额定电流一般为5A。
电压互感器（voltagetransformer，缩写为pT，文字符号为TV），是一种变换电压的互感器，其二次侧额定电压一般为100V。
（一）互感器的功能主要是：（1）用来使仪表、继电器等二次设备与主电路（一次电路）绝缘这既可避免主电路的高电压直接引入仪表、继电器等二次设备，有可防止仪表、继电器等二次设备的故障影响主回路，提高一、二次电路的安全性和可靠性，并有利于人身安全。
（2）用来扩大仪表、继电器等二次设备的应用范围通过采用不同变比的电流互感器，用一只5A量程的电流表就可以测量任意大的电流。
同样，通过采用不同变压比的电压互感器，用一只100V量程的电压表就可以测量任意高的电压。
而且由于采用互感器，可使二次仪表、继电器等设备的规格统一，有利于这些设备的批量生产。
（二）互感器的结构和接线方案电流互感器的基本结构和接线电流互感器的基本结构原理如图3-2-1-1所示。
它的结构特点是：其一次绕组匝数很少，有的型式电流互感器还没有一次绕组，而是利用穿过其铁心的一次电路作为一次绕组，且一次绕组导体相当粗，而二次绕组匝数很多，导体很细。
工作时，一次绕组串联在一次电路中，而二次绕组则与仪表、继电器。
互感电路实验报告互感电路实验报告引言：互感电路是电工学中的重要实验内容之一，通过互感电路的实验研究，可以深入理解电磁感应的原理和互感现象。
本实验旨在通过搭建互感电路，观察和分析电流、电压的变化规律，以及互感现象对电路性能的影响。
实验目的：1. 了解互感电路的基本原理和概念。
2. 掌握互感电路的搭建方法和测量技巧。
3. 观察和分析互感电路中电流、电压的变化规律。
4. 研究互感现象对电路性能的影响。
实验原理：互感电路是由两个或多个线圈（即电感）通过磁场相互联系而形成的电路。
当通过一个线圈的电流变化时，会在另一个线圈中产生感应电动势，从而引起电流的变化。
这种相互感应的现象称为互感现象。
实验器材和仪器：1. 交流电源2. 电感线圈3. 电阻4. 电压表5. 电流表6. 示波器实验步骤：1. 搭建互感电路，将两个电感线圈串联，通过交流电源供电。
2. 将电阻接在电感线圈的一侧，以控制电流大小。
3. 使用电压表和电流表分别测量电感线圈中的电压和电流。
4. 根据实验数据，绘制电流-时间和电压-时间的波形图。
5. 调整交流电源的频率，观察电流、电压的变化规律。
6. 分析互感现象对电路性能的影响，如电压的放大或衰减、相位差等。
实验结果与分析：通过实验观察和数据分析，我们得到了电流-时间和电压-时间的波形图。
在互感电路中，当一个电感线圈中的电流变化时，另一个电感线圈中也会产生感应电动势，从而引起电流的变化。
这种变化可以通过示波器观察到，波形图呈现出一定的相位差。
在实验中，我们还发现了互感现象对电路性能的影响。
当两个电感线圈的互感系数较大时，电压的放大效应明显，即在输入电流较小的情况下，输出电压可以得到显著的放大。
而当互感系数较小时，电压的衰减效应较为明显，输入电流较大时，输出电压的增益较小。
此外，我们还观察到了互感电路中的共振现象。
当交流电源的频率与电感线圈的共振频率相匹配时，电流和电压的幅值会达到最大值，同时相位差也会发生变化。
互感电路实验报告
《互感电路实验报告》
摘要：
本实验旨在通过搭建互感电路并测量其电压和电流的变化，探究互感电路的工作原理和特性。
实验结果表明，互感电路在不同频率下具有不同的电压和电流响应，且具有较大的电感和耦合系数。
引言：
互感电路是电路中常见的一种电感元件，它由两个或多个线圈相互绕制而成。
当通过一个线圈的电流发生变化时，另一个线圈中就会感应出电动势和电流。
本实验将通过搭建互感电路并测量其电压和电流的变化，来探究互感电路的工作原理和特性。
实验步骤：
1. 将一个电感线圈L1和一个电阻R1串联连接，接入交流电源。
2. 在电感线圈L1的另一端并联连接一个电感线圈L2。
3. 使用示波器测量L1和L2的电压和电流随时间的变化。
实验结果：
通过实验测量，我们得到了互感电路在不同频率下的电压和电流响应曲线。
实验结果表明，互感电路在低频时具有较大的电感和耦合系数，而在高频时则表现出较小的电感和耦合系数。
此外，当一个线圈中的电流发生变化时，另一个线圈中也会感应出电动势和电流，表现出互感电路的特性。
讨论：
通过本次实验，我们深入了解了互感电路的工作原理和特性。
互感电路在电子
电路中有着重要的应用，例如变压器、滤波器等。
因此，对互感电路的深入研究对于电子工程技术具有重要的意义。
结论：
本实验通过搭建互感电路并测量其电压和电流的变化，探究了互感电路的工作原理和特性。
实验结果表明，互感电路在不同频率下具有不同的电压和电流响应，且具有较大的电感和耦合系数。
这些结果对于进一步理解和应用互感电路具有重要意义。
互感电路实验报告1. 了解互感电路的基本原理；2. 掌握互感电路的实验方法；3. 探究电感互感现象的特性与规律。
实验仪器：1. 直流电源；2. 电阻箱；3. 电感器；4. 互感线圈；5. 数字万用表；6. 示波器。
实验步骤：1. 搭建串联电感电路，将电感器连接在直流电源的正负端之间，接通电源；2. 调节电源电压，使电流保持稳定；3. 分别测量电感器的电压和电流，并记录；4. 拆解串联电感电路，将互感线圈连接在电源的负极和电感器之间；5. 测量互感线圈的电压和电感器的电流，并记录；6. 分析实验数据，观察互感电路的特性。
实验原理：互感现象是指电感元件（线圈）中的磁通量分布引起的两个线圈之间的电流耦合现象。
当改变一个线圈中的电流时，会在另一个线圈中感应出电动势，从而产生电压。
互感电路由一个电感器和一个互感线圈组成。
通过改变电感器的电流，可以观察到互感线圈中的电压的变化。
实验结果：在实验中，我们记录了电感器和互感线圈中的电压和电流数据，通过计算和分析，得到了以下实验结果：1. 在串联电感电路中，当改变电感器的电流时，电感器的电流和电压均随之变化，呈正相关关系；2. 在互感电路中，当改变电感器的电流时，互感线圈中的电压随之变化，呈正相关关系，但变化幅度较小。
实验讨论：1. 电感现象是由于电感器和互感线圈中的磁通量变化引起的。
当电感器中的电流发生变化时，线圈中的磁场强度也随之变化，从而导致互感线圈中的电压发生变化。
2. 在串联电感电路中，电感器的电流和电压的正相关关系表明，随着电感器电流的增大，电感器中的磁场强度增大，导致其自感电势增大，从而使电压也增大。
3. 在互感电路中，互感线圈中的电压和电流的正相关关系表明，互感线圈中的磁场强度随电感器电流的变化而变化，并感应出电动势，从而产生电压。
4. 互感电路的特性主要受到电感器和互感线圈的参数影响，如线圈的匝数、磁芯的材料和电感的大小等。
5. 互感电路在实际应用中具有重要意义，如变压器、感应器和互感耦合放大器等。

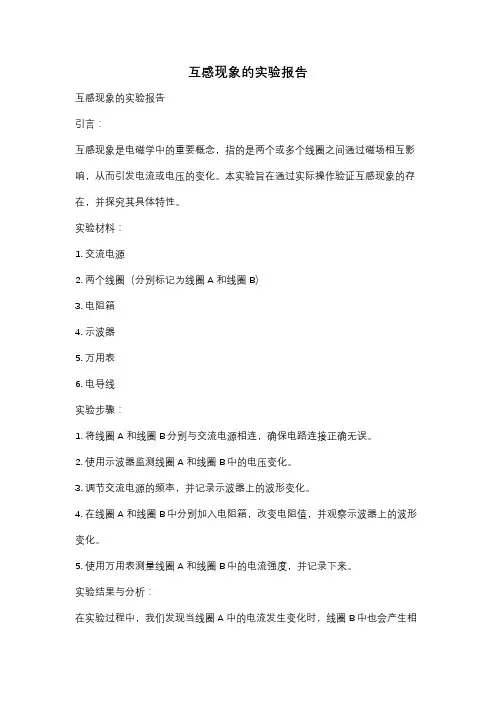

互感现象的实验报告互感现象的实验报告引言：互感现象是电磁学中的重要概念，指的是两个或多个线圈之间通过磁场相互影响，从而引发电流或电压的变化。
本实验旨在通过实际操作验证互感现象的存在，并探究其具体特性。
实验材料：1. 交流电源2. 两个线圈（分别标记为线圈A和线圈B）3. 电阻箱4. 示波器5. 万用表6. 电导线实验步骤：1. 将线圈A和线圈B分别与交流电源相连，确保电路连接正确无误。
2. 使用示波器监测线圈A和线圈B中的电压变化。
3. 调节交流电源的频率，并记录示波器上的波形变化。
4. 在线圈A和线圈B中分别加入电阻箱，改变电阻值，并观察示波器上的波形变化。
5. 使用万用表测量线圈A和线圈B中的电流强度，并记录下来。
实验结果与分析：在实验过程中，我们发现当线圈A中的电流发生变化时，线圈B中也会产生相应的电流变化。
这表明线圈A和线圈B之间存在互感现象。
在调节交流电源频率时，我们观察到示波器上的波形发生了明显的变化。
这是因为频率的改变会导致电流的变化，从而影响线圈中的磁场强度。
而线圈之间的磁场相互作用会引发电压的变化，进而在示波器上呈现出不同的波形。
通过改变电阻箱中的电阻值，我们发现线圈A和线圈B中的电流强度也发生了相应的变化。
这是因为电阻值的改变会影响电流的大小，从而改变线圈中的磁场强度，进而影响互感现象的表现。
在测量线圈A和线圈B中的电流强度时，我们发现两个线圈中的电流大小并不相等。
这是因为互感现象是一种相对性的现象，它取决于线圈之间的相对位置、线圈的匝数以及电流的强度等因素。
因此，在实际应用中，我们需要根据具体的情况来设计和调整线圈的参数，以实现所需的互感效果。
结论：通过本次实验，我们验证了互感现象的存在，并初步探究了其特性。
互感现象的发生是由于线圈之间的磁场相互作用，导致电流或电压的变化。
在实际应用中，互感现象被广泛应用于变压器、电感器等电子设备中，发挥着重要的作用。
然而，本实验仅是对互感现象的初步探究，还有许多相关的实验和理论需要进一步研究。
互感线圈电路的研究实验报告一、实验目的本实验旨在制作一个互感线圈电路并测试其性能，通过实验掌握互感线圈电路的基本原理，了解互感线圈在电路中的应用。
二、实验原理互感线圈是指将两个或多个线圈卷绕在同一铁心上，使它们能够彼此感应，并在电路中起到传输电能的作用。
当两个线圈中的一个发生电流变化时，将会在另一个线圈中产生感应电动势，这种现象称为电磁感应。
互感线圈的主要参数有匝数、互感系数、自感系数和耦合系数等。
匝数是指线圈中的匝数，互感系数是指一个线圈中的电流变化所引起的另一个线圈中的感应电动势与前者电流的比值，自感系数是指一个线圈中的电流变化所引起的自感电动势与线圈电流的比值，耦合系数是指两个线圈的互感系数与它们的自感系数之比。
在实际使用中，可以通过改变两个线圈之间的距离、线圈数量和电流大小等方式来调节互感系数和耦合系数，从而实现对互感线圈电路的控制。
三、实验器材和材料1. 电源：直流电源2. 信号发生器：任意波形信号发生器3. 示波器：数字示波器4. 电阻箱5. 电源线、连接线等6. 铜线、铁芯、电容、电感等材料四、实验步骤1. 制作互感线圈根据实验要求，确定互感线圈的匝数、大小和形状等参数，并选择相应的材料进行制作。
通过在铁芯上卷绕铜线，制作一个基本的互感线圈。
2. 连接电路将直流电源和任意波形信号发生器连接到互感线圈上，组成基本的互感线圈电路。
调节电源和信号发生器的参数，使得电路处于合适的工作状态。
3. 测试互感线圈电路使用数字示波器监测电路中的电压和电流，并记录相关的实验数据。
通过对数据的分析，可以评估电路的性能和稳定性。
4. 调节互感系数和耦合系数根据实验结果，通过修改铜线、铁芯和电容等材料的参数来调节互感系数和耦合系数，并重新测试电路的性能。
五、实验结果分析通过实验，我们可以得到互感线圈电路的性能和稳定性数据，并且能够分析相关数据，得到一个基本的理解。
通过调节互感系数和耦合系数，可以改变电路的性能和稳定性，并且实现对互感线圈电路的控制。

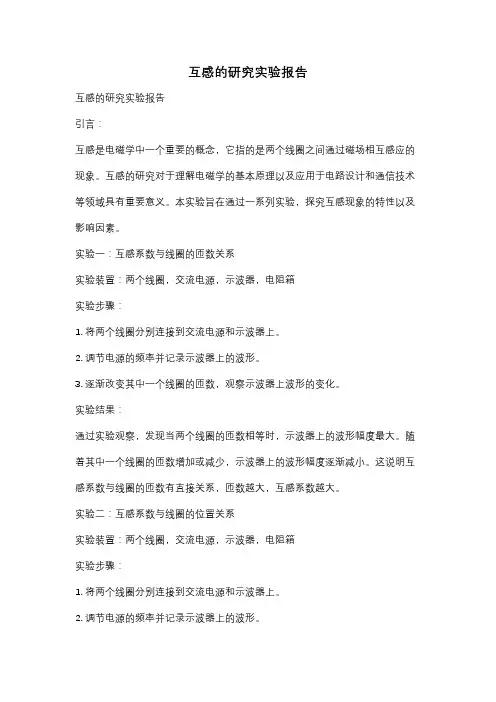

互感的研究实验报告互感的研究实验报告引言：互感是电磁学中一个重要的概念，它指的是两个线圈之间通过磁场相互感应的现象。
互感的研究对于理解电磁学的基本原理以及应用于电路设计和通信技术等领域具有重要意义。
本实验旨在通过一系列实验，探究互感现象的特性以及影响因素。
实验一：互感系数与线圈的匝数关系实验装置：两个线圈，交流电源，示波器，电阻箱实验步骤：1. 将两个线圈分别连接到交流电源和示波器上。
2. 调节电源的频率并记录示波器上的波形。
3. 逐渐改变其中一个线圈的匝数，观察示波器上波形的变化。
实验结果：通过实验观察，发现当两个线圈的匝数相等时，示波器上的波形幅度最大。
随着其中一个线圈的匝数增加或减少，示波器上的波形幅度逐渐减小。
这说明互感系数与线圈的匝数有直接关系，匝数越大，互感系数越大。
实验二：互感系数与线圈的位置关系实验装置：两个线圈，交流电源，示波器，电阻箱实验步骤：1. 将两个线圈分别连接到交流电源和示波器上。
2. 调节电源的频率并记录示波器上的波形。
3. 逐渐改变其中一个线圈的位置，观察示波器上波形的变化。
实验结果：通过实验观察，发现当两个线圈靠近时，示波器上的波形幅度最大。
随着其中一个线圈远离另一个线圈，示波器上的波形幅度逐渐减小。
这说明互感系数与线圈的位置有直接关系，距离越近，互感系数越大。
实验三：互感系数与频率关系实验装置：两个线圈，交流电源，示波器，电阻箱实验步骤：1. 将两个线圈分别连接到交流电源和示波器上。
2. 保持线圈的位置和匝数不变，逐渐改变电源的频率，观察示波器上波形的变化。
实验结果：通过实验观察，发现当电源频率较低时，示波器上的波形幅度较大。
随着电源频率的增加，示波器上的波形幅度逐渐减小。
这说明互感系数与频率有直接关系，频率越低，互感系数越大。
实验四：互感系数对电路传输性能的影响实验装置：两个线圈，交流电源，示波器，电阻箱，电容器，电感器，电阻器实验步骤：1. 将两个线圈分别连接到交流电源和示波器上。
实验七示波器和信号发生器的使用
一、实验目的
1．了解示波器的工作原理。
2．掌握示波器和信号发生器的使用方法。
二、实验仪器
双踪示波器信号发生器若干电阻、电容
三、预习要求
1．了解示波器的原理，预习示波器的使用方法。
2．预习信号发生器的使用方法。
四、实验原理
1．示波器。
示波器是一种综合的电信号特性测量仪器，它可以直接显示出电信号的波形，测量出信号的幅度、频率、脉宽、相位、同频率信号的相位差等参数。
2．信号发生器是用来产生不同形状、不同频率波形的仪器，实验中常用作信号源。
信号的波形、周期（或频率）和幅值可以通过开关和旋钮加以调节。
五、实验内容
1．寻找扫描光迹。
接通示波器电源（220V），预热1-2分钟。
如果仍找不到光点，可调节亮度旋钮，适当调节垂直和水平位移旋钮，将光点移至屏幕的中心位置。
调节扫描灵敏度旋钮可使扫描光迹成为一条扫描线。
调节辉度（亮度）、聚焦、标尺亮度旋钮，使扫描线成为一条亮度适中、清晰纤细的直线。
2．熟悉双踪示波器面板主要旋钮（或开关）作用。
为了显示稳定的波形，需要注意几个主要旋钮或开关的位置。
①“触发源方式”开关（SOURCE MODE）：通常为内触发。
②“内触发源方式”开关（INT TRIG）：通常置于所用通道位置。
当用于双路显
示时，为比较两个波形的相对位置，可将其置于交替（VERT MODE）位置。
③（扫描）触发方式：通常置于自动位置。
④显示方式：根据需要可置于CH1、CH2、ALT（交替显示两路高频信号）、 CHOP
（断续显示两路低频信号）、 ADD（显示两路信号之和）。
⑤扫描灵敏度开关：表示横轴方向一个大格的时间。
根据被测信号周期确定。
⑥幅度灵敏度开关：表示纵轴方向一个大格的电压。
根据被测信号幅度确定。
⑦在测量波形的周期和幅值时，应注意将扫描微调旋钮和垂直（Y轴）微调旋钮
置于校准位置。
⑧当输入波形左右移动、不稳定时，可调节触发电平旋钮使波形稳定。
3．示波器内校准信号的自检
（1）调出校准信号：将示波器内的方波校准信号，通过专用电缆线接入通道1（或通道2），调节示波器各有关旋钮和开关，在屏幕上可以显示出方波。
（2）测量校准信号幅值和频率：将水平和垂直灵敏度开关打到校准位置，读取幅值和周期，并计算频率,记入表格1-17。
如果与标称值相比误差较大，请指导教师给予校准。
（3）测量校准信号的上升时间：调节Y轴灵敏度开关，并移动波形，使方波在垂直方向上正好占据中心轴上，且上下对称，便于阅读；提高X轴（扫描）灵敏度，使波形在X轴方向扩展（必要时可利用“扫描扩展”开关将X 轴灵敏度扩展10倍），读取上升时间，记入表格1-17。
表格1-17 校准信号的测量
4．正弦波的测量。
（1）将示波器的幅度和扫描微调旋钮打到校准位置。
（2）将函数信号发生器的波形选择开关置于“正弦”位置，通过示波器的探头将信号引入Y1通道（或Y2同道）。
（3）幅值和频率的测量：调节信号发生器分别输出500Hz和1KHz（频率计读数）正弦信号，用万用表测量并调节信号电压为2V。
在示波器上读出信号的周期和幅值，记入表格1-18，并与已知值（频率计读数）相比较。
表格 1-18 正弦波参数的测量
（4）相位差的测量：
①按照图1-41连接实验线路，将函数信号发生器的输出电压调至频率为1KHz，
幅值为2V的正弦波，经RC移相网络，获得频率相同但相位不同的两路信号u i 和u R ，分别加到双踪示波器的Y1和Y2输入端。
图1-41 正弦波相位差测量电路
② 把显示方式开关置于“交替”档位，将Y1和Y2输入耦合方式开关置于
“GND ”档位，调节Y1和Y2垂直位移旋钮，使两条扫描基线重合，再将两路的输入耦合方式开关置于“AC ”档位，调节扫描开关及Y1、Y2灵敏度开关，此时在荧光屏上将显示出u i 和u R 两个相位不同的正弦波，如图1-42所示。
图1-42 相位差测量原理
两波形的相位差为：πφ2⋅∆=X
x 。
式中：x ∆为两波形X 轴方向差距格数，X
为波形一周期所占的格数。
将两波形及其有关测量和计算数据记入表格1-19。
表格1-19 相位差的测量
5．方波脉冲信号的测量。
（1） 调节信号发生器，将其波形选择开关置于“方波”位置。
（2） 调节信号源的输出幅度为 3.0V （用示波器测定），分别观测100Hz ，
1KHz ，10KHz 方波信号的波形参数。
（3） 使信号频率保持在1KHz ，调节幅度（和脉宽）旋钮，观测波形参数的变
化，并记录之。
六、 实验注意事项
1． 示波器的辉度不要太亮,光点不要长时间停留在一点上，以免损伤荧光屏。
2
． 调节示波器器旋钮时，动作不要过猛。
示波器暂时不用时可将亮度调暗，不必
关断电源。
3． 调节示波器时，要注意触发方式开关和触发电平旋钮的配合使用，以使显示的
波形稳定。
4． 用示波器作定量测量时，横轴和纵轴灵敏度的微调旋钮应置于“校准”位置。
5． 信号发生器输出端严禁短路。
6． 为防止外界干扰，函数信号发生器与示波器的接地端应连接在一起（共地）。
七、实验报告要求
1．整理实验数据，绘制有关波形，并进行分析。
2．总结示波器各主要开关或旋钮的作用，以及用示波器观测电信号的主要方法。
3．回答思考题。
八、思考题
1．用示波器观察正弦波时，如果荧光屏上出现下列情况，试说明测试系统中哪些开关或旋钮的位置不对？应该如何调节？
a．无图形
b．一条直线
c．幅值超出了屏幕
d．一组不断移动的波形
2．用双踪示波器比较相位时，应怎样选择下列开关的位置？
a．显示方式（Y1；Y2；ADD；交替；断续）
b．触发方式（常态；自动）
c．触发源方式（内；外）
d．内触发源方式（CH1；CH2；VERT）
3．在测定相位差电路中，已知电路参数,预先计算两路输出电压的相位差。
4．如果用示波器观测两通道波形的相减运算，需要调节哪几个旋钮？。
