互感电路的研究

竭诚为您提供优质文档/双击可除互感电路实验报告结论篇一：互感器实验报告综合性、设计性实验报告实验项目名称所属课程名称工厂供电实验日期20XX年10月31日班级电气11-14班学号05姓名刘吉希成绩电气与控制工程学院实验室一、实验目的了解电流互感器与电压互感器的接线方法。

二﹑原理说明互感器（transformer）是电流互感器与电压互感器的统称。

从基本结构和工作原理来说，互感器就是一种特殊变压器。

电流互感器（currenttransformer，缩写为cT，文字符号为TA），是一种变换电流的互感器，其二次侧额定电流一般为5A。

电压互感器（voltagetransformer，缩写为pT，文字符号为TV），是一种变换电压的互感器，其二次侧额定电压一般为100V。

（一）互感器的功能主要是：（1）用来使仪表、继电器等二次设备与主电路（一次电路）绝缘这既可避免主电路的高电压直接引入仪表、继电器等二次设备，有可防止仪表、继电器等二次设备的故障影响主回路，提高一、二次电路的安全性和可靠性，并有利于人身安全。

（2）用来扩大仪表、继电器等二次设备的应用范围通过采用不同变比的电流互感器，用一只5A量程的电流表就可以测量任意大的电流。

同样，通过采用不同变压比的电压互感器，用一只100V量程的电压表就可以测量任意高的电压。

而且由于采用互感器，可使二次仪表、继电器等设备的规格统一，有利于这些设备的批量生产。

（二）互感器的结构和接线方案电流互感器的基本结构和接线电流互感器的基本结构原理如图3-2-1-1所示。

它的结构特点是：其一次绕组匝数很少，有的型式电流互感器还没有一次绕组，而是利用穿过其铁心的一次电路作为一次绕组，且一次绕组导体相当粗，而二次绕组匝数很多，导体很细。

工作时，一次绕组串联在一次电路中，而二次绕组则与仪表、继电器。

互感电路实验报告互感电路实验报告引言：互感电路是电工学中的重要实验内容之一，通过互感电路的实验研究，可以深入理解电磁感应的原理和互感现象。

本实验旨在通过搭建互感电路，观察和分析电流、电压的变化规律，以及互感现象对电路性能的影响。

实验目的：1. 了解互感电路的基本原理和概念。

2. 掌握互感电路的搭建方法和测量技巧。

3. 观察和分析互感电路中电流、电压的变化规律。

4. 研究互感现象对电路性能的影响。

实验原理：互感电路是由两个或多个线圈（即电感）通过磁场相互联系而形成的电路。

当通过一个线圈的电流变化时，会在另一个线圈中产生感应电动势，从而引起电流的变化。

这种相互感应的现象称为互感现象。

实验器材和仪器：1. 交流电源2. 电感线圈3. 电阻4. 电压表5. 电流表6. 示波器实验步骤：1. 搭建互感电路，将两个电感线圈串联，通过交流电源供电。

2. 将电阻接在电感线圈的一侧，以控制电流大小。

3. 使用电压表和电流表分别测量电感线圈中的电压和电流。

4. 根据实验数据，绘制电流-时间和电压-时间的波形图。

5. 调整交流电源的频率，观察电流、电压的变化规律。

6. 分析互感现象对电路性能的影响，如电压的放大或衰减、相位差等。

实验结果与分析：通过实验观察和数据分析，我们得到了电流-时间和电压-时间的波形图。

在互感电路中，当一个电感线圈中的电流变化时，另一个电感线圈中也会产生感应电动势，从而引起电流的变化。

这种变化可以通过示波器观察到，波形图呈现出一定的相位差。

在实验中，我们还发现了互感现象对电路性能的影响。

当两个电感线圈的互感系数较大时，电压的放大效应明显，即在输入电流较小的情况下，输出电压可以得到显著的放大。

而当互感系数较小时，电压的衰减效应较为明显，输入电流较大时，输出电压的增益较小。

此外，我们还观察到了互感电路中的共振现象。

当交流电源的频率与电感线圈的共振频率相匹配时，电流和电压的幅值会达到最大值，同时相位差也会发生变化。

互感电路实验报告
《互感电路实验报告》
摘要：
本实验旨在通过搭建互感电路并测量其电压和电流的变化，探究互感电路的工作原理和特性。

实验结果表明，互感电路在不同频率下具有不同的电压和电流响应，且具有较大的电感和耦合系数。

引言：
互感电路是电路中常见的一种电感元件，它由两个或多个线圈相互绕制而成。

当通过一个线圈的电流发生变化时，另一个线圈中就会感应出电动势和电流。

本实验将通过搭建互感电路并测量其电压和电流的变化，来探究互感电路的工作原理和特性。

实验步骤：
1. 将一个电感线圈L1和一个电阻R1串联连接，接入交流电源。

2. 在电感线圈L1的另一端并联连接一个电感线圈L2。

3. 使用示波器测量L1和L2的电压和电流随时间的变化。

实验结果：
通过实验测量，我们得到了互感电路在不同频率下的电压和电流响应曲线。

实验结果表明，互感电路在低频时具有较大的电感和耦合系数，而在高频时则表现出较小的电感和耦合系数。

此外，当一个线圈中的电流发生变化时，另一个线圈中也会感应出电动势和电流，表现出互感电路的特性。

讨论：
通过本次实验，我们深入了解了互感电路的工作原理和特性。

互感电路在电子
电路中有着重要的应用，例如变压器、滤波器等。

因此，对互感电路的深入研究对于电子工程技术具有重要的意义。

结论：
本实验通过搭建互感电路并测量其电压和电流的变化，探究了互感电路的工作原理和特性。

实验结果表明，互感电路在不同频率下具有不同的电压和电流响应，且具有较大的电感和耦合系数。

这些结果对于进一步理解和应用互感电路具有重要意义。

互感电路实验报告1. 了解互感电路的基本原理；2. 掌握互感电路的实验方法；3. 探究电感互感现象的特性与规律。

实验仪器：1. 直流电源；2. 电阻箱；3. 电感器；4. 互感线圈；5. 数字万用表；6. 示波器。

实验步骤：1. 搭建串联电感电路，将电感器连接在直流电源的正负端之间，接通电源；2. 调节电源电压，使电流保持稳定；3. 分别测量电感器的电压和电流，并记录；4. 拆解串联电感电路，将互感线圈连接在电源的负极和电感器之间；5. 测量互感线圈的电压和电感器的电流，并记录；6. 分析实验数据，观察互感电路的特性。

实验原理：互感现象是指电感元件（线圈）中的磁通量分布引起的两个线圈之间的电流耦合现象。

当改变一个线圈中的电流时，会在另一个线圈中感应出电动势，从而产生电压。

互感电路由一个电感器和一个互感线圈组成。

通过改变电感器的电流，可以观察到互感线圈中的电压的变化。

实验结果：在实验中，我们记录了电感器和互感线圈中的电压和电流数据，通过计算和分析，得到了以下实验结果：1. 在串联电感电路中，当改变电感器的电流时，电感器的电流和电压均随之变化，呈正相关关系；2. 在互感电路中，当改变电感器的电流时，互感线圈中的电压随之变化，呈正相关关系，但变化幅度较小。

实验讨论：1. 电感现象是由于电感器和互感线圈中的磁通量变化引起的。

当电感器中的电流发生变化时，线圈中的磁场强度也随之变化，从而导致互感线圈中的电压发生变化。

2. 在串联电感电路中，电感器的电流和电压的正相关关系表明，随着电感器电流的增大，电感器中的磁场强度增大，导致其自感电势增大，从而使电压也增大。

3. 在互感电路中，互感线圈中的电压和电流的正相关关系表明，互感线圈中的磁场强度随电感器电流的变化而变化，并感应出电动势，从而产生电压。

4. 互感电路的特性主要受到电感器和互感线圈的参数影响，如线圈的匝数、磁芯的材料和电感的大小等。

5. 互感电路在实际应用中具有重要意义，如变压器、感应器和互感耦合放大器等。

互感线圈电路的研究实验报告一、实验目的本实验旨在制作一个互感线圈电路并测试其性能，通过实验掌握互感线圈电路的基本原理，了解互感线圈在电路中的应用。

二、实验原理互感线圈是指将两个或多个线圈卷绕在同一铁心上，使它们能够彼此感应，并在电路中起到传输电能的作用。

当两个线圈中的一个发生电流变化时，将会在另一个线圈中产生感应电动势，这种现象称为电磁感应。

互感线圈的主要参数有匝数、互感系数、自感系数和耦合系数等。

匝数是指线圈中的匝数，互感系数是指一个线圈中的电流变化所引起的另一个线圈中的感应电动势与前者电流的比值，自感系数是指一个线圈中的电流变化所引起的自感电动势与线圈电流的比值，耦合系数是指两个线圈的互感系数与它们的自感系数之比。

在实际使用中，可以通过改变两个线圈之间的距离、线圈数量和电流大小等方式来调节互感系数和耦合系数，从而实现对互感线圈电路的控制。

三、实验器材和材料1. 电源：直流电源2. 信号发生器：任意波形信号发生器3. 示波器：数字示波器4. 电阻箱5. 电源线、连接线等6. 铜线、铁芯、电容、电感等材料四、实验步骤1. 制作互感线圈根据实验要求，确定互感线圈的匝数、大小和形状等参数，并选择相应的材料进行制作。

通过在铁芯上卷绕铜线，制作一个基本的互感线圈。

2. 连接电路将直流电源和任意波形信号发生器连接到互感线圈上，组成基本的互感线圈电路。

调节电源和信号发生器的参数，使得电路处于合适的工作状态。

3. 测试互感线圈电路使用数字示波器监测电路中的电压和电流，并记录相关的实验数据。

通过对数据的分析，可以评估电路的性能和稳定性。

4. 调节互感系数和耦合系数根据实验结果，通过修改铜线、铁芯和电容等材料的参数来调节互感系数和耦合系数，并重新测试电路的性能。

五、实验结果分析通过实验，我们可以得到互感线圈电路的性能和稳定性数据，并且能够分析相关数据，得到一个基本的理解。

通过调节互感系数和耦合系数，可以改变电路的性能和稳定性，并且实现对互感线圈电路的控制。

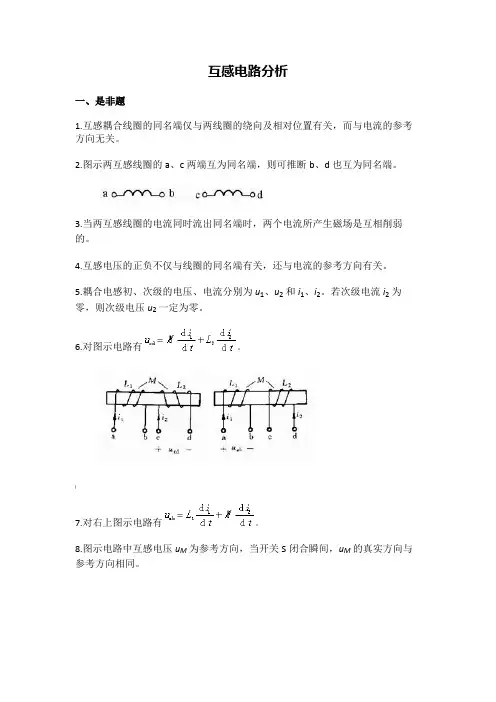

互感电路分析一、是非题1.互感耦合线圈的同名端仅与两线圈的绕向及相对位置有关，而与电流的参考方向无关。

2.图示两互感线圈的a、c两端互为同名端，则可推断b、d也互为同名端。

3.当两互感线圈的电流同时流出同名端时，两个电流所产生磁场是互相削弱的。

4.互感电压的正负不仅与线圈的同名端有关，还与电流的参考方向有关。

5.耦合电感初、次级的电压、电流分别为u1、u2和i1、i2。

若次级电流i2为零，则次级电压u2一定为零。

6.对图示电路有。

)7.对右上图示电路有。

8.图示电路中互感电压u M为参考方向，当开关S闭合瞬间，u M的真实方向与参考方向相同。

9.图示耦合电感电路中，互感电压u M为参考方向，当开关S断开瞬间，u M的真实方向与参考方向相反。

10.如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

11.对右上图示电路有：12.某匝数为N的线圈，自感为L，如果此线圈的匝数增加一倍，则其自感变为4L。

13.两个耦合电感串联，接至某正弦电压源。

这两个电感无论怎样串联都不影响电压源的电流。

！1.答案(+)2.答案(+)3.答案()4.答案(+)5.答案()6.答案()7.答案()8.答案()9.答案(+)10.答案()11.答案()12.答案(+)13.答案()二、单项选择题1.两个自感系数各为L1、L2的耦合电感，其互感系数的最大值为(A)L1L2(B)(C)L1+L2(D)]2.电路如图所示，开关S动作后时间常数最大的电路是：3.图示电路中，若已知，而不详，则电压为(A)(B)不能确定(C)(D)4.右上图示电路中、，则u1为(A)(B)(C)(D)5.图示电路中的开路电压为(A)(B);(C)(D)6.图示电路中，i S=sin(2f t+45)A，f =50Hz当t =10ms时，u2为(A)正值 (B)负值 (C)零值 (D)不能确定7.电路如右上图所示，已知L1=6H，L2=3H，M=2H，则ab两端的等效电感为(A)13H (B)5H (C)7H (D)11H8.图示两互感线圈串联接于正弦交流电源，则当耦合因数k逐渐增大时，电源输出的平均功率P(A)逐渐减小 (B)逐渐增大 (C)无法确定;9.两耦合线圈顺向串联时等效电感为，反向串联时等效电感为，则可确定其互感M为(A) (B) (C) (D)无法确定10.图示二端网络的等效阻抗Z ab为：(A)j1(B)j2(C)j311.右上图示电路，S闭合后电路的时间常数为(A)15ms (B)25ms (C)5ms (D)其他值12.图示电路中，开关S动作后时间常数最大的电路是：13.左下图示电路，耦合因数k=1，L1=1H，L2=1H，，则与分别为(A)10V与0V (B)10V与20V(C)10V与0V (D)10V与20V~14.右上图示电路中，互感M=1H，电源频率=1rad/s，a、b两端的等效阻抗Z 为(A)j1(B)0 (C)j2(D)j415.图示电路中L1=1H，L2=1H，M=，C=100F，则电路的谐振频率f0为(A)(B)(C)(D)1.答案(D)2.答案(A)3.答案(B)4.答案(C)5.答案(B)6.答案(B)7.答案(A)8.答案(A)9.答案(A)10.答案(C)11.答案(B)12.答案(C)13.答案(D)14.答案(B)15.答案(D)·三、填空题(1.对于L1=1H、L2=4H的耦合电感，若能实现全耦合，则互感M为____2.耦合电感的同名端与两个线圈的绕向和相对位置有关，与电流的参考方向_____________。

互感的研究实验报告互感的研究实验报告引言：互感是电磁学中一个重要的概念，它指的是两个线圈之间通过磁场相互感应的现象。

互感的研究对于理解电磁学的基本原理以及应用于电路设计和通信技术等领域具有重要意义。

本实验旨在通过一系列实验，探究互感现象的特性以及影响因素。

实验一：互感系数与线圈的匝数关系实验装置：两个线圈，交流电源，示波器，电阻箱实验步骤：1. 将两个线圈分别连接到交流电源和示波器上。

2. 调节电源的频率并记录示波器上的波形。

3. 逐渐改变其中一个线圈的匝数，观察示波器上波形的变化。

实验结果：通过实验观察，发现当两个线圈的匝数相等时，示波器上的波形幅度最大。

随着其中一个线圈的匝数增加或减少，示波器上的波形幅度逐渐减小。

这说明互感系数与线圈的匝数有直接关系，匝数越大，互感系数越大。

实验二：互感系数与线圈的位置关系实验装置：两个线圈，交流电源，示波器，电阻箱实验步骤：1. 将两个线圈分别连接到交流电源和示波器上。

2. 调节电源的频率并记录示波器上的波形。

3. 逐渐改变其中一个线圈的位置，观察示波器上波形的变化。

实验结果：通过实验观察，发现当两个线圈靠近时，示波器上的波形幅度最大。

随着其中一个线圈远离另一个线圈，示波器上的波形幅度逐渐减小。

这说明互感系数与线圈的位置有直接关系，距离越近，互感系数越大。

实验三：互感系数与频率关系实验装置：两个线圈，交流电源，示波器，电阻箱实验步骤：1. 将两个线圈分别连接到交流电源和示波器上。

2. 保持线圈的位置和匝数不变，逐渐改变电源的频率，观察示波器上波形的变化。

实验结果：通过实验观察，发现当电源频率较低时，示波器上的波形幅度较大。

随着电源频率的增加，示波器上的波形幅度逐渐减小。

这说明互感系数与频率有直接关系，频率越低，互感系数越大。

实验四：互感系数对电路传输性能的影响实验装置：两个线圈，交流电源，示波器，电阻箱，电容器，电感器，电阻器实验步骤：1. 将两个线圈分别连接到交流电源和示波器上。

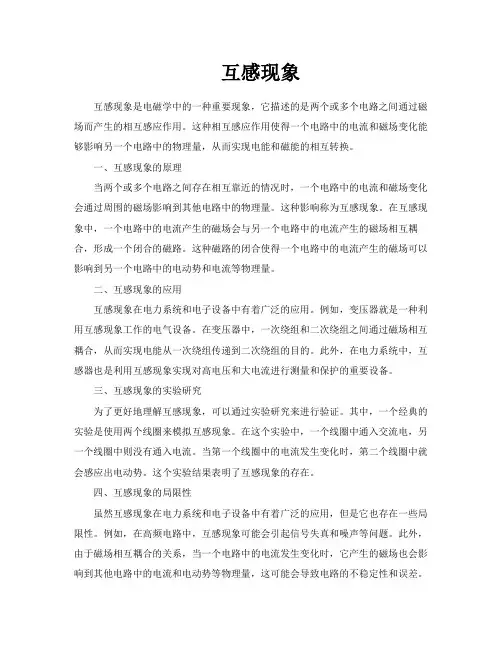

互感现象互感现象是电磁学中的一种重要现象，它描述的是两个或多个电路之间通过磁场而产生的相互感应作用。

这种相互感应作用使得一个电路中的电流和磁场变化能够影响另一个电路中的物理量，从而实现电能和磁能的相互转换。

一、互感现象的原理当两个或多个电路之间存在相互靠近的情况时，一个电路中的电流和磁场变化会通过周围的磁场影响到其他电路中的物理量。

这种影响称为互感现象。

在互感现象中，一个电路中的电流产生的磁场会与另一个电路中的电流产生的磁场相互耦合，形成一个闭合的磁路。

这种磁路的闭合使得一个电路中的电流产生的磁场可以影响到另一个电路中的电动势和电流等物理量。

二、互感现象的应用互感现象在电力系统和电子设备中有着广泛的应用。

例如，变压器就是一种利用互感现象工作的电气设备。

在变压器中，一次绕组和二次绕组之间通过磁场相互耦合，从而实现电能从一次绕组传递到二次绕组的目的。

此外，在电力系统中，互感器也是利用互感现象实现对高电压和大电流进行测量和保护的重要设备。

三、互感现象的实验研究为了更好地理解互感现象，可以通过实验研究来进行验证。

其中，一个经典的实验是使用两个线圈来模拟互感现象。

在这个实验中，一个线圈中通入交流电，另一个线圈中则没有通入电流。

当第一个线圈中的电流发生变化时，第二个线圈中就会感应出电动势。

这个实验结果表明了互感现象的存在。

四、互感现象的局限性虽然互感现象在电力系统和电子设备中有着广泛的应用，但是它也存在一些局限性。

例如，在高频电路中，互感现象可能会引起信号失真和噪声等问题。

此外，由于磁场相互耦合的关系，当一个电路中的电流发生变化时，它产生的磁场也会影响到其他电路中的电流和电动势等物理量，这可能会导致电路的不稳定性和误差。

五、互感现象的发展趋势随着科技的不断进步和应用需求的增加，对互感现象的研究和应用也在不断深入和发展。

例如，近年来提出的“智能电网”概念就是利用先进的传感和通信技术实现对电力系统的全面监控和管理。

实验十互感电路参数的测量————————————————————————————————作者：————————————————————————————————日期：实验十互感电路参数的测量一、实验目的1. 掌握互感电路同名端、互感系数以及耦合系数的测定方法。

2. 观察用不同材料作线圈芯以及两个线圈相对位置改变时，对互感的影响。

二、原理说明1. 判断互感线圈同名端判断两个耦合线圈的同名端在理论分析和实际工程中都具有重要的意义。

如电话机或变压器各绕组的首、末端等，都是根据同名端进行联接的。

⑴直流判别法如图10-1所示，当开关K闭合或断开瞬间，在L2中产生互感电势电压表指针会偏转。

若K闭合瞬间指针正偏，说明b端为高电位端，则L1的a端与L2的b端为同名端；若指针反偏，则a、b为异名端。

⑵等效阻抗判别法将两个耦合线圈L1和L2分别做两种不同的串联(a′与b和a′与b′相联)，用交流电桥重新测量不同串联方式的等效电感，阻抗较大的一种是顺向串联，相连的两个端点为异名端；反之，是反向串联，相连的两端点为同名端。

⑶交流判别法如图10-2所示，将两个绕组L1和L2的任意两端（如a′、b′端）联在一起，在其中的一个绕组（如L1）两端加一个低电压，另一绕组（如L2）开路，用交流电压表分别测出三个端电压U1、U2和U，若U=U1+U2，表明L1和L2为顺向串联，则a与b为异名端；若U=｜U1－U2｜，表明L1和L2为反向串联，a与b为同名端。

2. 两线圈互感系数M的测定(1)互感电势法在图10-2所示的L1侧施加低压交流电压U1，线圈L2开路，测出I1及U2。

根据互感电势E2M≈U20＝ωMI1，可求得互感系数为M＝U2 / ωI1(2)等效电感法将两个线圈分别做顺向和反向串联，并通以正弦电流，如图10-3所示，则()()[]()()[]⎩⎨⎧-+++'='++++=2M L L j ωr r I U 2M L L j ωr r I U 21212121令等效电感L=L 1+L 2+2M,L ’=L 1+L 2-2M 则互感系数M=(L-L ’)/4ω其中r 1和r 2可用欧姆表测得，再求出等效阻抗Z=I U 和z ’=''I U 从而求得等效电感L 和L ′，即可求出互感系数M 。

互感电路一、实验目的：1、学会判断互感器的同名端，2、熟悉互感器互感系数和耦合系数的测定方法。

二、原理说明同名端是指当两个电流分别从两个线圈的对应端子流入或流出时，若产生的磁通互相增强，则这两个对应端子称为两个互感线圈的同名端。

同名端用小圆点或星号表示。

1、互感器同名端的判断方法（1）直流法（2）交流法电路如图：图一、交流法测量同名端将两个线圈N1 和N2的任意两端连接在一起（2和4 端），在N1 两端加一个交流低电压，N2 开路，测定U13、U12、U34的电压值。

若U13=U12-U34则1、3端为同名端；若U13=U12+U34 则1、3为异名端。

2、两线圈的互感系数M的测量图二、线圈互感系数M 的测量电路如图所示，在N1 侧施加低电压U1 （4.39V ），U2 开路，测出I1和U2，根据互感电势 ：ω122MI U E =≈ 可得互感系数)/(1212I U M ω=3、耦合系数K 的测量两个互感线圈的耦合松紧可用耦合系数K 来表示： 21/L L M K =， （1）L1为N1线圈的电感；L2为N2线圈的电感； 电感：22)(1R I UL -=ω （2） 测量时，首先在N1侧加低压交流电压U1，测出I1 （注：N2侧需要开路）；再次，在N2侧加低压交流电压U2，测出I2 （注：N1侧需要开路）；然后根据公式（2）计算出L1，L2，将L1，L2代入（1）计算出K 。

三、实验步骤（一）交流法测量同名端 1、打开Multisim10软件；2、绘制电路电路如图一所示。

单击电源库按钮弹出对话框：选择AC_POWER 和GROUND 放入工作区中； 3、单击Place Basic 按钮弹出如下对话框示波器、仪表电源库Run基本元件库：Place Basic工作区选择TRANSFORMER库中的TS_IDEAL 放入工作区；因为选择的是理想线圈，线圈不存在电阻，所以要在外部放置电阻，作为线圈的内阻。

互感的原理
互感是指两个或多个线圈之间由于磁耦合而产生的电感现象。

在电路中，当两个线圈靠近放置时，它们之间会产生磁场的相互作用，从而导致电压的变化。

这种现象被称为互感，也称为互感应。

互感的原理可以用简单的电磁感应定律来解释。

根据法拉第电磁感应定律，当磁通量的变化率在一个线圈中发生变化时，会在另一个线圈中感应出电动势。

这就是互感的基本原理。

在实际应用中，互感可以用来实现信号的传输、变压器的工作原理以及电感耦合的无线能量传输等。

其中，变压器是互感原理应用最为广泛的一种设备。

变压器通过两个或多个线圈之间的互感作用，实现了电压的升降。

除此之外，互感还可以用来实现电路的隔离和耦合。

在一些需要隔离的场合，可以通过互感器来实现信号的传输，同时实现电气隔离。

这在一些需要保护的电路中具有重要的应用价值。

另外，互感还可以用来实现无线能量传输。

通过互感耦合的方式，可以将电能从一个线圈传输到另一个线圈，而无需直接接触。

这种技术在一些特殊场合，如医疗设备、工业自动化等方面具有重要的应用意义。

总的来说，互感的原理是电磁学中非常重要的一个概念。

它不仅在电路设计、电子设备制造等方面有着广泛的应用，同时也为我们理解电磁现象提供了重要的理论基础。

通过对互感原理的深入研究和应用，可以更好地推动电子技术的发展，为人类社会带来更多的便利和进步。

互感电路的测量实验报告一、实验目的1、深入理解互感现象和互感系数的概念。

2、掌握互感电路中互感系数的测量方法。

3、学会使用实验仪器进行电路参数的测量和分析。

二、实验原理互感是指两个相邻的线圈，当其中一个线圈中的电流发生变化时，在另一个线圈中产生感应电动势的现象。

互感系数 M 是描述两个线圈之间互感程度的物理量。

在互感电路中，若线圈 1 的自感为 L1，线圈 2 的自感为 L2，当它们之间存在互感 M 时，通过测量线圈 1 和线圈 2 的端电压以及电流，可以计算出互感系数。

1、串联顺接将两个线圈串联，若电流从同名端流入，则称为串联顺接。

此时，总电感 L ＝ L1 ＋ L2 ＋ 2M。

2、串联反接若电流从异名端流入，则称为串联反接。

此时，总电感 L ＝ L1 ＋L2 2M。

通过测量串联顺接和串联反接时的总电感，可以计算出互感系数 M ＝（L顺 L反) ／ 4 。

三、实验仪器1、交流电源2、数字万用表3、电感箱（包含两个可调节电感的线圈）4、电阻箱5、示波器四、实验步骤1、按照实验电路图连接好电路，注意区分同名端和异名端。

2、调节交流电源的输出电压，使其保持在一个合适的数值。

3、首先进行串联顺接实验，将两个线圈串联，电流从同名端流入。

使用数字万用表测量串联顺接时的总电感 L顺。

4、然后进行串联反接实验，将两个线圈串联，电流从异名端流入。

测量串联反接时的总电感 L反。

5、根据测量得到的 L顺和 L反，计算互感系数 M。

6、改变电源频率，重复上述实验步骤，观察互感系数的变化。

五、实验数据记录与处理1、实验数据记录表格｜电源频率（Hz）｜L顺（mH）｜L反（mH）｜M（mH）｜｜｜｜｜｜｜50|＿____|＿____|＿____|｜100|＿____|＿____|＿____|｜200|＿____|＿____|＿____|2、数据处理根据公式 M ＝（L顺 L反) ／ 4 ，计算出不同频率下的互感系数M，并填入表格中。

电流互感器的建模和仿真研究电流互感器是一种常见的用于电力系统中的传感器，能够将高电流转化成为低电流，从而避免了高电压误伤的风险。

在电能计量、保护及监控等方面都有着广泛的应用。

本文将会探讨电流互感器的建模和仿真研究。

一、电流互感器的原理及结构电流互感器的工作原理相对简单，它通过密绕线圈的设计，将电流隔离并降低，进而捕捉和输出一个低电流信号以提供检测和测量。

不同的电压和电流等级以及脉冲波高压的操作条件下，所选取的电感器的比率、精度以及负载等方面都非常重要。

电流互感器通常由一个圆柱形的铁芯和绕组组成，电流通过铁芯，使之磁化，进而产生磁通量，磁通量通过绕组，并产生电动势，这个电动势将信号变小再输出。

电流互感器有两类：模拟式的互感器和数字式互感器。

模拟式互感器是模拟电路，它把高电流信号转换成低电流信号，然后输出。

而数字式互感器则是数字电路，它将高电流转化成为数字信号，进行处理量化之后再输出。

二、建模和仿真研究为了更好地理解电流互感器的工作原理，我们可以利用一些仿真软件，比如MATLAB/Simulink，来进行建模和仿真研究。

1. 模拟式互感器建模首先我们先来看模拟式互感器的建模。

建模过程主要分为以下几个步骤：（1）建立电路模型，电路模型包括铁芯、绕组、负载和电源等；（2）确定各个元件的参数，例如铁芯的面积、磁导率、绕组的匝数、细节等；（3）应用基本的物理原理，编写方程或进行数值计算，以获得有关模型的数据；（4）制作图表，以便对模拟数据进行可视化展示。

2. 数字式互感器建模数字式互感器的建模相较于模拟式互感器相对简单。

因为数字化的优化使得尺寸更小，精度更高。

数字化的计算机实现使得电路模型没有了传统芯片的限制，可以轻松的建立模型、仿真。

仿真建模需要考虑许多因素，包括互感器的设计和材料的选择，模拟引导绕组的方向，引导磁通变化的影响。

建模是一个非常复杂的过程，需要经过多次调整和修改才能够获得准确的结果。

三、总结电流互感器是一种广泛应用于电力系统监控和保护的传感器。

互感电路观测实验报告一、实验目的：1、了解互感电路基本原理2、熟练运用万用表、信号发生器、示波器进行实验3、掌握互感电路的特性和实验方法二、实验器材：1、信号发生器2、万用表3、示波器4、变压器5、电阻6、电容7、电感三、实验原理：互感电路是指由两个或更多的线圈组成的电路，线圈之间通过磁场相互影响，在其中一线圈变化的电流磁通量传递到另一线圈内，从而产生自感或互感作用。

互感电路的基本公式为：V1= L1(di1／dt)+M(di2／dt)V2= M(di1／dt)+L2(di2／dt)其中，V1和V2分别是线圈1和线圈2上的电动势，L1和L2分别是线圈1和线圈2的自感系数，M是线圈1和线圈2之间的互感系数，即M系数。

当线圈1上通过的电流变化时，由于线圈1中产生的磁场通过磁耦合的方式，对线圈2带来电势的影响，从而在线圈2中感应出电动势。

当线圈2上通过的电流变化时，也会对线圈1带来电势的影响，从而在线圈1中感应出电动势。

这种由电流变化引起的电势现象称为互感作用。

四、实验步骤：1、按照图1连接电路，其中R=1kΩ，L1=5mH，L2=5mH，M=3.81mH。

2、用信号发生器产生正弦波信号，将输出信号作用于线圈1上。

3、用示波器观察线圈1和线圈2上的电压波形，并记录它们的幅度、相位关系。

4、改变L2的值，重复上述步骤3，记录L2取不同数值时，线圈1和线圈2上的电压波形和相位关系的变化。

五、实验结果：本实验的目的是观测互感电路的特性和影响因素。

实验中，我们按照图1连接电路，其中R=1kΩ，L1=5mH，L2=5mH，M=3.81mH。

我们在信号发生器上设置正弦波频率为1kHz，将它的输出信号作用于线圈1上，同时用示波器观察线圈1和线圈2上的电压波形，并记录它们的幅度、相位关系如下表：L2值线圈1电压（V）线圈2电压（V）相位差（°）5mH 0.56 0.12 -102mH 0.56 0.21 -301mH 0.56 0.29 -550.5mH 0.56 0.39 -1100.2mH 0.56 0.53 -195从实验结果可以看出，随着L2值的减小，线圈2上的电压波形的幅度逐渐增大，相位差逐渐减小。

互感的研究实验报告篇一：互感耦合电路实验报告用示波器研究互感耦合电路的特性工程物理系工物22 方侨光2002012041实验原理互感耦合电路及其原边回路的等效电路如下图所示：原副边回路的微分方程如下：di1di-M2 dtdtdidi-M1+L22+R2i2=0dtdtu1=R1i1+L1设原边电流为：i1=I1msinwt从微分方程组求u1的稳态解可得：u1=I1msinwt+wI1mcoswt式中M2w2R2M2w2L2，DL1=2 DR1=222R2+w2L2R+wL222即副边回路对原边的影响可等效为原边电阻增加DR1，同时电感减少DL1。

当R2= ，即副边开路时，DR1和DL1均为0；当w一定，且R2=wL2时，DR1达到极大值DR1maxwM2=2L2实验任务1．研究副边电阻R2改变时原边等效电阻增量DR1的变化。

当sinwt=1时，有：uuR1+DR1=1t=1tR=I1muRm骣ut÷-1÷R ÷÷?uRm桫只要不断改变R2取值，并读取sinwt=1时的ut和uRm值即可。

2．研究当w一定时DL1随R2的变化关系。

当coswt=1时，有：u1’tut’L1-DL1==RwI1mwuRmuRm可以利用上个实验的值，这时只需要读取coswt=1时ut的值即可。

事实上，两个实验可以同时做。

实验结果上次做实验的时候有一两个数据不正确。

比如测DR1时，第一组数据uRm>ut，显然不对。

因此重做了一次。

下面是重做的结果。

1．实验原始数据及处理2．DR1和DL1实验结果与理论计算的结果比较分析：1．测DR1时，当R2比较小的时候，误差相对较大，可能和电阻箱的精度、接线电阻、接触电阻等不可忽略有关。

2．测DL1时，误差实在大得惊人了。

并且误差随R2增加而增加，不过在R2= 时，还是比较符合的。

没想明白是什么原因。

猜想也许是相对误差的计算方法的问题。

因为如果考虑的是L1-DL1的相对误差的话，结果会好很多。
