第九章、施工现场平面图布置（一）总体布局1、位置设定（1）在建设单位给定的范围内，经业主许可的位置，将施工现场按市容规定要求，用围墙围护好，为保证车辆畅通，沿施工区域四周材料运输通道设置施工道路，以及临设周边设人行通道，具体布局详见附表五：施工总平面图、附表六：临时用地表。
（2）在围墙主出入口设临时大门，便于材料运输，大门采用钢制门，并在门边设置保安间，门卫24小时值班。
2、水电管理（1）上水布置：将业主提供的给水管沿道路四周环道布置，支管采用镀锌水管，水管埋入地下，遇大门时，水管落低由排水沟侧面走，在水管上四角布置四个阀门作为今后修理水管之用，且在施工区域四周布置四只消防用水龙头。
（2）下水布置：沿施工道路边设置排水沟，用红砖砌成、砂浆粉面，且每隔30m左右设一个沉淀池，排水沟有3%的坡度，排水沟上设置水泥盖板。
（3）用电布置：由业主提供的变电间接出铜芯电缆线，再由配电箱出。
（二）平面布置的主要内容根据各施工阶段的特点，对施工材料、设备和现场生产、办公用临时用地进行规划布置主要内容如下：1、临时道路、大门和围墙：尽量利用建设单位原有设施。
2、现场临时生产设施布置：尽量利用建设单位原有设施。
3、工人宿舍、食堂等生活区设在现场的一侧，主要设施有工人宿舍、食堂、公厕等。
宿舍、食堂为轻型彩钢板房，保证每人2.5m2的住宿面积。
4、施工现场平面布置工程施工阶段，因大部分施工材料受环境天气的影响较大，且易受损，故必须设置材料堆放场地，且有覆盖措施。
同时设置施工材料临时周转场地，并采取适当措施进行保护。
为保证工程项目能使用室外吊车运送施工材料及料具，在施工现场尽量能形成环形施工运输路线。
主要库房、工具房在施工现场设置，施工现场材料堆放根据各专业施工特点及物资动态计划表确定占地较大的物资堆放区，并预留出施工走道。
施工区内的市政工程施工前，我公司及各分包单位的工具房、仓库房等临时设施安排在施工现场以内，为工程施工创造条件。

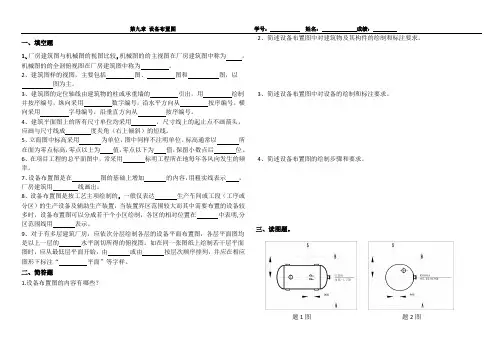

一、填空题1、厂房建筑图与机械图的视图比较，机械图的的主视图在厂房建筑图中称为，机械图的的全剖俯视图在厂房建筑图中称为。
2、建筑图样的视图，主要包括图、图和图，以图为主。
3、建筑图的定位轴线由建筑物的柱或承重墙的引出，用绘制并按序编号，纵向采用数字编号，沿水平方向从按序编号。
横向采用字母编号，沿垂直方向从按序编号。
4、建筑平面图上的所有尺寸单位均采用，尺寸线上的起止点不画箭头，应画与尺寸线成度夹角（右上倾斜）的短线。
5、立面图中标高采用为单位，图中同样不注明单位。
标高通常以所在面为零点标高，零点以上为值，零点以下为值，保留小数点后位。
6、在项目工程的总平面图中，常采用标明工程所在地每年各风向发生的频率。
7、设备布置图是在图的基础上增加的内容，用粗实线表示，厂房建筑用线画出。
8、设备布置图是按工艺主项绘制的，一般仅表达生产车间或工段（工序或分区）的生产设备及辅助生产装置，当装置界区范围较大而其中需要布置的设备较多时，设备布置图可以分成若干个小区绘制，各区的相对位置在中表明,分区范围线用表示。
9、对于有多层建筑厂房，应依次分层绘制各层的设备平面布置图，各层平面图均是以上一层的水平剖切所得的俯视图。
如在同一张图纸上绘制若干层平面图时，应从最低层平面开始，由或由按层次顺序排列，并应在相应图形下标注“平面”等字样。
二、简答题1.设备布置图的内容有哪些？2、简述设备布置图中对建筑物及其构件的绘制和标注要求。
3、简述设备布置图中对设备的绘制和标注要求。
4、简述设备布置图的绘制步骤和要求。
三、读图题。
题1图题2图1、根据图示回答问题。
（1）图中所示设备的代号为，属于（卧、立式）设备。
（2）图中设备是如何定位的？（指明其具体定位尺寸基准）2、根据图示回答问题。
（1）图中所示设备的代号为，属于（卧、立式）设备。
（2）图中设备是如何定位的？（指明其具体定位尺寸基准）3、读醋酐残夜蒸馏流程图，回答以下问题。
（1）醋酐残液蒸馏岗位的设备布置图包括图和图。
