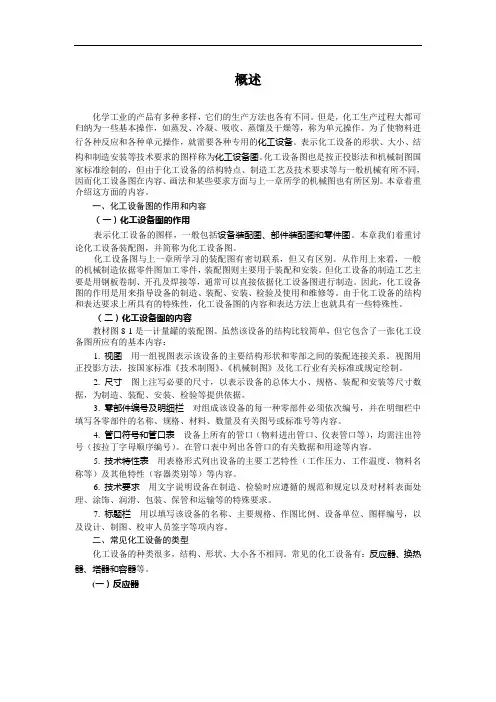

概述化学工业的产品有多种多样，它们的生产方法也各有不同。
但是，化工生产过程大都可归纳为一些基本操作，如蒸发、冷凝、吸收、蒸馏及干燥等，称为单元操作。
为了使物料进行各种反应和各种单元操作，就需要各种专用的化工设备。
表示化工设备的形状、大小、结构和制造安装等技术要求的图样称为化工设备图。
化工设备图也是按正投影法和机械制图国家标准绘制的，但由于化工设备的结构特点、制造工艺及技术要求等与一般机械有所不同，因而化工设备图在内容、画法和某些要求方面与上一章所学的机械图也有所区别。
本章着重介绍这方面的内容。
一、化工设备图的作用和内容（一）化工设备图的作用表示化工设备的图样，一般包括设备装配图、部件装配图和零件图。
本章我们着重讨论化工设备装配图，并简称为化工设备图。
化工设备图与上一章所学习的装配图有密切联系，但又有区别。
从作用上来看，一般的机械制造依据零件图加工零件，装配图则主要用于装配和安装。
但化工设备的制造工艺主要是用钢板卷制、开孔及焊接等，通常可以直接依据化工设备图进行制造。
因此，化工设备图的作用是用来指导设备的制造、装配、安装、检验及使用和维修等。
由于化工设备的结构和表达要求上所具有的特殊性，化工设备图的内容和表达方法上也就具有一些特殊性。
（二）化工设备图的内容教材图8-1是一计量罐的装配图。
虽然该设备的结构比较简单，但它包含了一张化工设备图所应有的基本内容：1. 视图用一组视图表示该设备的主要结构形状和零部之间的装配连接关系。
视图用正投影方法，按国家标准《技术制图》、《机械制图》及化工行业有关标准或规定绘制。
2. 尺寸图上注写必要的尺寸，以表示设备的总体大小、规格、装配和安装等尺寸数据，为制造、装配、安装、检验等提供依据。
3. 零部件编号及明细栏对组成该设备的每一种零部件必须依次编号，并在明细栏中填写各零部件的名称、规格、材料、数量及有关图号或标准号等内容。
4. 管口符号和管口表设备上所有的管口（物料进出管口、仪表管口等），均需注出符号（按拉丁字母顺序编号）。
➢化工设备图样的基本知识➢第二章化工设备图的表达特点➢第三章化工设备的焊接及焊缝表达➢第四章化工设备常用零部件简介➢第五章化工设备图的绘制➢第六章化工设备图的阅读➢第七章工艺流程图➢第八章车间布置设计与建筑图➢第九章设备布置图➢第十章管道布置图➢第一章化工设备图样的差不多知识本节重点：➢图幅布置及各种表格内容➢化工图样包括化工机器、化工设备图样和化工工艺图样。
➢化工设备图样包括化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接图等。
➢化工工艺图样包括化工工艺流程图、设备布置图、管路布置图等。
➢一、化工设备图样：➢1、总图➢2、装配图➢3、部件图➢4、零件图➢5、管口方位图➢6、表格图➢7、标准图➢8、通用图➢二、化工设备图样的安排格式：➢1、装配图兼作总图➢2、装配图附零件图➢3、部件装配图➢4、部件装配图附有零件图➢5、零件图➢6、装配图附数据表三、图幅排列原那么：➢装配图、零件图、部件图可排列在同一张纸上。
➢假如不能排列在同一张图纸上，也可分排在几张纸上，但要保证以下两个条件。
➢第一、要紧视图及所属的技术要求、技术特性表、管口表、明细表、选用表及图纸名目等均应安排在第一张图纸上。
➢第二、在每一张图纸的技术要求下方，应加〝注〞，注明几张图纸之间的相互联系。
四、标题栏：➢1、大主标题栏➢2、小主标题栏➢2、简单标题栏➢3、标准图或通用图标题栏➢五、明细表：➢六、管口表：➢七、技术特性表：➢用于表示设备本身所有的和所能承担的工艺参数等。
➢类别有：换热器专用技术特性表和一样化工设备技术特性表两种。
➢第二章化工设备图的表达特点一、化工设备的差不多结构特点：➢1、回转体形体为主➢2、部件尺寸相差悬殊➢3、壳体上孔和管口多➢4、零部件标准化➢5、焊接结构多➢6、材料专门➢7、密封要求高➢二、化工设备图的视图表达特点：➢1、视图配置➢2、夸大画法➢3、断开画法➢4、分层画法➢5、旋转视图➢6、管口方位图：用来表达化工设备的管口及其它附件分布情形。
