混凝土预制桩外观质量及尺寸偏差质量标准和检验方法

混凝土预制桩外观质量及尺寸偏差检验批质量验收记录一、工程概况1.项目名称：混凝土预制桩外观质量及尺寸偏差检验批质量验收2.施工单位：XXX建设有限公司3.施工地点：XXX工地4.验收时间：2024年X月X日二、检验批范围1.检验批名称：混凝土预制桩外观质量及尺寸偏差检验批2.检验批编号：XX2024三、检验依据2.工程规范：XX工程混凝土桩施工技术规程四、检验项目及方法1.外观质量检验1.1表面平整度检验：使用直尺对桩身表面进行检测，测量平整度偏差。

1.2表面缺陷检验：目视观察桩身表面是否存在麻面、蜂窝、裂纹等缺陷。

1.3端面垂直度检验：使用水平仪检测桩身端面的垂直度偏差。

2.尺寸偏差检验2.1桩身直径检验：使用千分尺测量桩身直径，并与设计要求进行对比。

2.2桩长检验：使用测量工具测量桩身长度，并与设计要求进行对比。

五、检验结果记录检验结果以合格、不合格两种情况记录。

检验项目检验标准检验结果备注表面平整度≤5mm 合格/不合格表面缺陷无明显缺陷合格/不合格端面垂直度≤5mm 合格/不合格桩身直径设计要求内允许误差合格/不合格桩长设计要求内允许误差合格/不合格六、结论及建议本次混凝土预制桩外观质量及尺寸偏差检验批质量验收结果如下：1.表面平整度：合格/不合格2.表面缺陷：合格/不合格3.端面垂直度：合格/不合格4.桩身直径：合格/不合格5.桩长：合格/不合格鉴于以上检验结果本次混凝土预制桩外观质量及尺寸偏差检验批质量验收结果合格/不合格。

建议：如有不合格的项目，施工单位应及时进行整改，并重新进行检验，确保质量符合要求。

同时，在后续施工过程中，应加强质量控制措施，确保混凝土预制桩的质量。

七、检验人员签名1.主检人员：签名：2.辅助检验人员：签名：八、备注。

预制管桩质量控制及检测要求一、预制管桩的分类及特点预制管桩通常分为预应力高强混凝土管桩（PHC 管桩）、预应力混凝土管桩（PC 管桩）和预应力混凝土薄壁管桩（PTC 管桩）等类型。

PHC 管桩具有高强度、高耐腐蚀性和良好的穿透能力，适用于各种地质条件和大型工程项目。

PC 管桩的强度稍低于 PHC 管桩，但价格相对较低，常用于一般建筑工程。

PTC 管桩壁薄、经济实惠，多用于多层建筑和小型工程。

二、预制管桩的生产质量控制1、原材料控制水泥：应选用质量稳定、强度等级符合要求的水泥，其各项性能指标需经过严格检测。

骨料：粗细骨料的粒径、级配、含泥量等应符合标准，以保证混凝土的强度和和易性。

钢材：预应力钢筋的质量、规格和力学性能必须满足设计要求，确保管桩的承载能力。

2、生产工艺控制钢筋笼制作：钢筋的焊接质量、间距和保护层厚度要符合规范，保证钢筋笼的稳固性。

混凝土搅拌：严格控制混凝土的配合比、搅拌时间和坍落度，确保混凝土的质量均匀。

离心成型：控制离心速度和时间，使混凝土密实度达到要求。

养护：采用合理的养护方式和养护时间，保证混凝土强度的增长。

3、质量检验外观检查：检查管桩表面是否平整、有无裂缝、蜂窝麻面等缺陷。

尺寸检查：测量管桩的长度、直径、壁厚等尺寸，确保符合设计标准。

抗弯性能检测：对管桩进行抗弯试验，验证其抗弯能力是否满足要求。

三、预制管桩的施工质量控制1、施工准备场地平整：确保施工现场平整坚实，排水良好，以满足桩机行走和施工要求。

桩位测量：准确测量桩位，设置明显的标志，并进行复核。

桩机选择：根据地质条件、桩型和施工要求，选择合适的桩机类型和型号。

2、沉桩施工垂直度控制：在沉桩过程中，随时监测桩身的垂直度，偏差不得超过规范允许值。

接桩质量：接桩时，要保证上下节桩的中心线对齐，焊接质量可靠，焊缝饱满、无夹渣。

贯入度控制：按照设计要求控制桩的贯入度，当贯入度达到设计值时，方可停止沉桩。

3、施工记录做好施工过程中的各项记录，包括桩位编号、沉桩时间、桩长、垂直度、贯入度等数据，以便追溯和分析。

钢筋混凝土预制桩施工方案在当今的建筑工程中，钢筋混凝土预制桩因其具有优良的抗压、抗弯和抗拉性能，广泛应用于各类基础工程中。

其施工方案的设计和实施对于工程的质量、安全和进度具有决定性的影响。

因此，本文将详细介绍钢筋混凝土预制桩的施工流程、注意事项以及质量控制措施。

施工前准备：在施工前，应进行现场勘查，了解场地地质情况，确保施工场地的平整和清洁。

同时，检查施工设备和工具，确保其状态良好。

制作预制桩：在专门的预制桩制作工场，按照设计图纸和规范要求制作预制桩。

制作过程中，要严格控制钢筋的布置、混凝土的配合比和浇注工艺。

运输和存放：制作完成的预制桩需要经过养护和检验，然后进行运输和存放。

在运输和存放过程中，应采取必要的防震、防碰撞措施，避免预制桩损坏。

打桩：到达施工现场后，进行打桩作业。

打桩设备应选用专门的打桩机，操作人员需经过专业培训，确保打桩的精度和深度满足设计要求。

接桩：对于需要接长的预制桩，应按照设计要求进行接桩。

接桩时，要确保两段桩的平整度和垂直度，使用专门的焊接设备进行焊接。

验收：完成打桩和接桩后，进行验收。

验收内容包括预制桩的位置、深度、垂直度等，确保其满足设计要求。

在制作预制桩时，要严格控制钢筋的布置和混凝土的配合比，确保预制桩的强度和刚度满足设计要求。

在运输和存放预制桩时，应采取必要的防震、防碰撞措施，避免预制桩损坏。

在打桩过程中，要控制打桩的力度和速度，避免对周围环境和地下管线造成影响。

在接桩过程中，要确保两段桩的平整度和垂直度，使用专门的焊接设备进行焊接，确保焊接质量。

在验收过程中，要全面检查预制桩的位置、深度、垂直度等指标，对于不满足设计要求的预制桩进行修复或更换。

施工前质量控制：在施工前，应进行充分的技术交底和培训，明确施工流程和质量控制标准。

同时，对施工设备和工具进行检查和维护，确保其状态良好。

施工过程中质量控制：在施工过程中，应实施严格的质量控制措施。

例如，对预制桩的制作、运输、存放、打桩和接桩等环节进行全面监督和管理，确保其符合设计要求和规范标准。

预制桩检测数量规范引言预制桩是建筑工程中常用的一种基础设施，其质量直接影响着整个建筑结构的稳定性和安全性。

为了保证预制桩的质量，必须进行合理的检测和评估。

本文将介绍预制桩检测的数量规范，并列出具体的检测项目和要求。

一、检测项目预制桩的检测项目主要包括但不限于以下几个方面：1.尺寸测量：包括预制桩的长度、直径（或边长）等尺寸的测量。

2.形状偏差：检测预制桩的形状是否符合设计要求，包括直线度、圆度等。

3.外观质量：包括检查预制桩表面是否有明显的裂缝、破损、施工缺陷等。

4.钢筋：对预制桩中的钢筋进行检测，包括钢筋的位置、数量、直径等。

5.混凝土质量：对预制桩的混凝土进行取样检测，包括强度、密实度等。

6.静载试验：在必要的情况下，对预制桩进行静载试验，评估其承载能力。

二、检测数量规范根据工程的规模和要求，预制桩的检测数量可以根据以下几个方面进行规范：1.按比例抽检：根据预制桩的总数量和工程的尺度，按照一定的比例进行抽检。

通常可以根据统计学原理，确定合理的抽样数量，以保证检测结果的可靠性。

2.按工序检测：根据施工的工序，对预制桩进行检测。

比如在预制桩制作完成后进行初验，在安装完成后进行终验。

3.按类型分类：对不同类型的预制桩进行分组，并对每一组进行不同程度的检测。

通常根据预制桩的规格、用途等特点进行分类。

4.按关键位置重点检测：对预制桩的关键位置，如桩顶、桩基等进行重点检测。

这些位置对于整个结构的承载能力有较大的影响，因此需要进行精确的检测。

三、检测要求1.检测标准：预制桩的检测应符合相关的国家标准或行业规范，如GB/T 50315《建筑桩基技术规范》等。

2.检测设备：进行预制桩检测时，应使用合适的检测设备，如测量尺、钢筋探测仪、混凝土试验机等。

检测设备应符合相关的标准，并经过合格的校准和检定。

3.检测方法：根据不同的检测项目，选择合适的检测方法和工具。

例如，使用测量尺进行尺寸测量、使用磁力法进行钢筋检测等。

预应力混凝土管桩施工质量控制要点预应力砼管桩施工分为静力压桩与锤击法施工两种工艺，目前静压预应力管桩作为一种快速兴起的基桩形式，由于静压无噪声，在对环保要求较高的地区，特别是在城市和居民区的新建和改造工程施工尤其适用。

现以静压预应力管桩为例，讲述试桩质量控制要点：1 工艺原理静压预应力管桩施工，是在桩机就位后，利用适合吨位的吊车（或压桩机自带的起吊设施）吊起管桩进行喂桩，通过静压桩机中心的夹具对桩进行夹抱，调整垂直后进行施压。

施压时，静压桩机机身通过油缸支持安装在大小步履上的小车，小车在大小步履轨道上由油缸控制运动，抱压桩时，借助自重及配重，以器缸液压互联动力系统方式通过夹头相交压力施加压桩力，管桩在自重及配重静压力作用下逐渐将桩压入地基土中，然后通过焊接将上下两节管桩连接实现接长，并通过送桩器将桩顶送到设计标高的一种成桩工艺。

2、试桩目的为明确合理的技术设计参数、需进行现场工艺性试验，确定合理桩长、桩间距及施工相关工艺。

3试桩要求3.1试桩地点根据勘察报告选取代表性地段，进行现场试桩和工艺性试验。

3.2 技术要求：按照设计图纸要求。

4、试桩施工工艺及要点4.1施工流程图-1 施工工艺流程图施工程序为：测量定位—》桩机就位—》复核桩位—》吊桩插桩—》桩身对中调直—》静压沉桩—》接桩—》再静压沉桩—》送桩—》终止压桩—》桩质量检验4.2 施工操作要点4.2.1测量定位放线认真复核设计图纸及设计院交桩点位，依据设计图纸精确算出尺寸关系或各桩位坐标，对桩位进行精确测放。

桩位放出后，在中心采用30cm长函8钢筋或者竹筷插入土中，根据需要做好标识。

4.2.2桩机就位对施工场地内的表层土质试压后，确保承载力满足静压机械施工及移动道程中不至于出现沉陷，对局部软土层可采用事先换填处理或采用整块钢板铺垫作业。

桩机进场后，检查各部件及仪表是否灵敏有效，确保设备运转安全，正常后，按照打桩顺序，移动调整桩机对位、调平、调直。

钢筋混凝土静压桩施工工艺标准1 适用范围本施工工艺标准适用于普通混凝土预制桩、预应力混凝土管桩静压施工的础工程。

2 施工准备2.1 材料要求2.1.1混凝土预制桩的质量要求2.1.2 表面平整（方桩）密实、掉角的深度不应该超过10mm，且局部窝和掉角的总面积不得超过桩表面面积的0.5%，并不得过分集中。

2.1.3 方桩深度不得大于20mm、宽度不得大于0.2mm横向裂缝长度不得超过边长的一半、（管桩不超过直径的1/2）。

预应力管桩，不得有环缝和纵向裂纹。

2.1.4 桩的混凝土强度必须大于设计强度。

2.1.5 桩的材料（含其它半成品）进场后，应按规格、品种、牌号堆放，抽样检验，，检验结果与合格证相符者方可使用，未经进货检验或未经检验合格的物资不得投入使用。

2.1.6 方桩允许偏差值方桩允许偏差值2.1.7 先张法预应力混凝土管桩的允许偏差值先张法预应力混凝土管桩的允许偏差值2.2 主要工机具2.2.1机械设备WJY型、ZYJ型或YZY型（1200~2000KN）全液压静力压桩机、轮胎式起重机、运输载重汽车、电焊机ZYJ系列液压静力压桩机主要技术参数2.2.2主要工具钢丝绳吊索、卡环、撬杠、砂浴锅、铁盘、长柄勺、浇灌壶、扁铲、台秤、温度计2. 3 作业条件2.3.1 静压桩施工现场三通一平，处理静压桩地基场地上面障碍物，清理:整平时要有雨水排出沟渠，附近有建筑物的要挖隔震沟，预先充分了解桩场地，清理防碍:桩的高空和地下障碍物。

2.3.2 静压桩场地整平用压路机碾压平整,并在地表铺10~20cm厚石子使地基承载力达到0.2 Mpa ~0.3Mpa。

2.3.3 控制点的设置应尽可能远离施工现场,以减少施工土体扰动对基准点的影响。

2.3.4 施工现场的轴线、水准控制点、桩基布点必须经常检查，妥善保护，设控制点和水准点的数量不应少于2个。

2.3.5测量放线使用的全站仪、经纬仪、水准仪、钢盘尺、线锤应计量检查合格，多次使用应为同一计量器具2.3.6 桩位布点与验收：按基础纵横交点和设计图的尺寸确定桩位，用小方木桩入并在上面用小圆钉做中心套样桩箍，然后在样箍的外侧撒石灰，以示桩位标记。

桥梁工程用预制混凝土管桩质量检测技术规程一、前言预制混凝土管桩是桥梁工程中常用的一种基础结构，其质量检测对于确保桥梁工程的安全和质量具有重要意义。

本技术规程旨在规范预制混凝土管桩的质量检测工作，保证其质量，提高桥梁工程的质量和安全性。

二、检测设备1. 钢卷尺：用于测量预制混凝土管桩的长度和直径。

2. 端面水准仪：用于检测预制混凝土管桩的端面水平度。

3. 声速计：用于测量预制混凝土管桩的声速，以判断其质量。

4. 混凝土试验机：用于进行预制混凝土管桩的强度试验。

5. 磁粉探伤仪：用于检测预制混凝土管桩的内部缺陷。

6. 外观检查工具：如放大镜、显微镜、检验灯等，用于检查预制混凝土管桩的表面缺陷和裂缝。

三、检测方法1. 外观检查：对于每个预制混凝土管桩，应进行外观检查，检查其表面是否有明显的缺陷、裂缝等。

缺陷应符合《混凝土结构工程质量检验规程》（GB50203）的要求。

对于有缺陷的预制混凝土管桩，应及时进行修补或更换。

2. 尺寸检查：对于每个预制混凝土管桩，应进行尺寸检查，包括长度和直径。

长度应符合设计要求，并在管桩两端各留出一定长度的余量。

直径应符合设计要求，允许的偏差应在设计允许范围内。

3. 端面水平度检测：对于每个预制混凝土管桩，应进行端面水平度检测。

检测方法为在预制混凝土管桩端面上放置端面水准仪，检测其水平度，应符合设计要求。

4. 声速检测：对于每个预制混凝土管桩，应进行声速检测。

检测方法为在预制混凝土管桩上选择一处位置，用声速计测量其声速。

检测结果应符合设计要求，声速不应小于2800m/s。

5. 强度试验：对于每个预制混凝土管桩，应进行强度试验。

试验方法为在预制混凝土管桩的两端各钻一个直径为10mm的孔，用混凝土试验机进行试验。

试验结果应符合设计要求，强度不应小于设计强度。

6. 内部缺陷检测：对于每个预制混凝土管桩，应进行内部缺陷检测。

检测方法为在预制混凝土管桩的一端打开孔口，用磁粉探伤仪进行探伤。

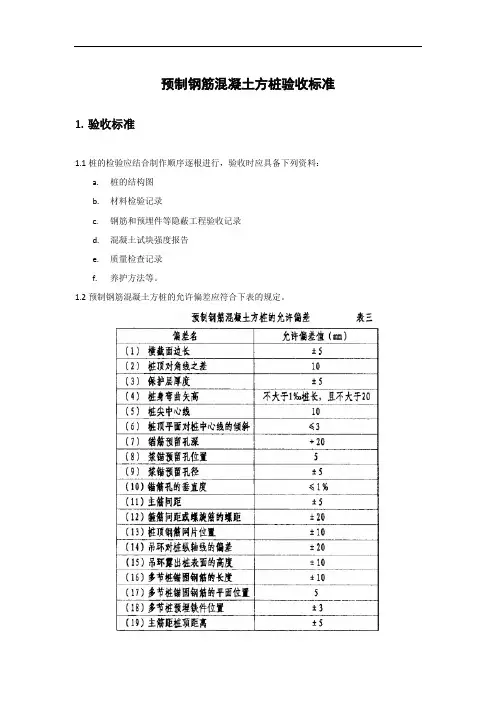

预制钢筋混凝土方桩验收标准1.验收标准1.1桩的检验应结合制作顺序逐根进行，验收时应具备下列资料：a.桩的结构图b.材料检验记录c.钢筋和预埋件等隐蔽工程验收记录d.混凝土试块强度报告e.质量检查记录f.养护方法等。

1.2预制钢筋混凝土方桩的允许偏差应符合下表的规定。

1.3预制钢筋混凝土方桩的外观质量应符合下列要求：1.3.1表面平整、密实，掉角深度不应超过10mm，局部蜂窝和掉角的缺损面积不超过全部桩表面积的0.5%，并不得过分集中。

1.3.2混凝土的收割裂缝，深度不得大于20mm，宽度不得大于0.15mm，横向裂缝长度不得超过边长的1/2.1.3.3桩顶与桩尖处不得有蜂窝、麻面、裂缝或掉角。

2.检验规则2.1出厂检验2.1.1检验项目包括混凝土抗压强度、外观质量、尺寸偏差（不包括保护层厚度）、方桩标准图集或设计图纸。

2.1.2批量和抽样2.2.2.1观质量：逐根检验。

2.2.2.2尺寸偏差：同规格、同型号的方桩连续生产3000㎡为一批，但在四个月内生产总数不足3000㎡时仍作为一批，在成品中随机抽取10根进行检验。

2.1.3判定规则2.1.3.1外观质量：每根方桩的外观质量中露筋、裂缝、空洞应符合表3的规定，其他项目中最多有二项不符合表的规定，则判定外观质量合格。

2.1.3.2尺寸偏差：每根方桩的尺寸偏差项目中最多有二项不符合表4的规定，但其尺寸偏差值不超过表4中规定的1.5倍，则判定尺寸偏差合格。

2.1.3.3总判定：按照方桩标准图集或设计图纸组织生产，且混凝土抗压强度、外观质量和尺寸偏差全部合格时，则判该批产品为合格。

2.2型式检验2.2.1检验条件有下列情况之一时均应进行型式检验：a.新产品投产或老产品转产生产的试制定型鉴定b.当结构、材料、工艺有较大改变时c.正常生产时的周期性检验，一年不得少于一次d.停产半年以上恢复生产时e.出厂检验结果与上次型式检验有较大差异时f.合同规定时g.国家或地方质量监督机构提出进行型式检验要求时2.2.2检验项目包括混凝土抗压强度、外观质量、尺寸偏差的检验、方桩标准图集或设计图纸，必要时可增加试验项目。

预制钢筋混凝土桩施工方法及质量控制＜1＞质量管理1树立质量意识加强质量教育，开工前对全体中员工进行一次全面质量管理教育，使每一个职工牢固树立“百年大计，质量第一”的宗旨。

2工程项目负责人对工程质量全面负责；3工程技术负责人配合项目负责人管理工程质量并在施工技术措施方面对工程质量起指挥作用；4工地质量员负责各工序质量及自检工作，各道工序必须在工地质量员认真自检的基础上由施工监理人员验收合格后方可进行下一道工序的施工；5施工前由施工技术负责人认真分析阅读设计图纸、了解设计意图，向各施工班组作施工技术交底，并由公司副总工程师主持召开技术交底会议，针对工程中质量重点环节，着重提出易出差错的工序质量点及如何预防的技术措施。

对施工中可能发生的质量问题，事先制定处理措施，实行事先控制。

6把好工序质量关，发挥工地质量员的岗位作用。

工地质量员有权否决施工班组的工序质量并要求其返工或整改，在达到规定的质量标准后，认为自检通过。

7值班施工员要认真做好施工原始记录的收集和整理工作，加强施工资料的管理，设立专职资料员，对每天施工中的原始记录及时收集整理，建档成删。

8施工现场实行24小时值班制，生产不停，指挥不断，出现问题及时处理。

制订质量奖惩制度。

9原材料进场及用量应及时报监理人员验收。

原材料进场，材料员应对材料的质量、规格、数量必须进行验收，并与监理工程师一起取样送验。

10所有原材料在开工前必须具备如下质量保证资料，并在材料使用前交验监理工程师：①钢材质保书及原材料试验报告；②水泥出厂合格证及试验报告；砼配合比试验报告；③钢材的焊接试验报告；砂、石分析试验报告；④桩的检验应逐根进行，验收时，应具备下列资料：a桩的结构图；b材料检验记录；c钢筋和预埋件等隐蔽验收记录；d砼试块强度报告；e桩的检查记录；f养护方法等等；⑤电焊条合格证；＜2＞质量保证体系：1施工准备过程的质量保证.施工准备关系到工程施工的经济合理性和工程质量的稳定性,直接影响工程的最终质量:①综合地分析本工程特点,提出防范措施,按施工组织设计和规划好各项施工准备工作,指导各项施工活动。
