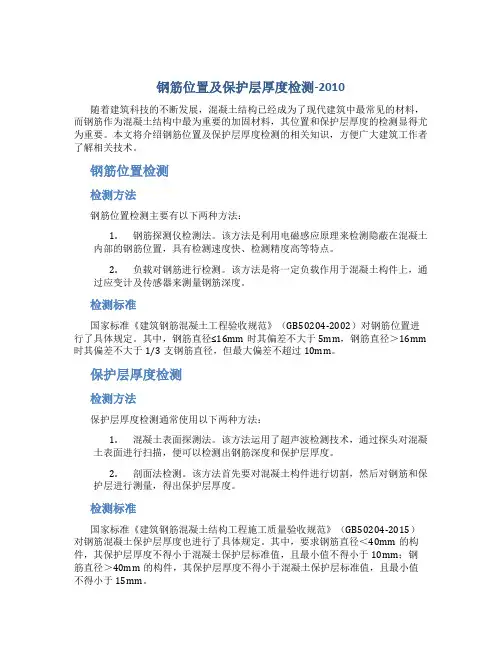

钢筋位置及保护层厚度检测.

钢筋位置及保护层厚度检测-2010随着建筑科技的不断发展，混凝土结构已经成为了现代建筑中最常见的材料，而钢筋作为混凝土结构中最为重要的加固材料，其位置和保护层厚度的检测显得尤为重要。

本文将介绍钢筋位置及保护层厚度检测的相关知识，方便广大建筑工作者了解相关技术。

钢筋位置检测检测方法钢筋位置检测主要有以下两种方法：1.钢筋探测仪检测法。

该方法是利用电磁感应原理来检测隐蔽在混凝土内部的钢筋位置，具有检测速度快、检测精度高等特点。

2.负载对钢筋进行检测。

该方法是将一定负载作用于混凝土构件上，通过应变计及传感器来测量钢筋深度。

检测标准国家标准《建筑钢筋混凝土工程验收规范》（GB50204-2002）对钢筋位置进行了具体规定。

其中，钢筋直径≤16mm时其偏差不大于5mm，钢筋直径＞16mm 时其偏差不大于1/3支钢筋直径，但最大偏差不超过10mm。

保护层厚度检测检测方法保护层厚度检测通常使用以下两种方法：1.混凝土表面探测法。

该方法运用了超声波检测技术，通过探头对混凝土表面进行扫描，便可以检测出钢筋深度和保护层厚度。

2.剖面法检测。

该方法首先要对混凝土构件进行切割，然后对钢筋和保护层进行测量，得出保护层厚度。

检测标准国家标准《建筑钢筋混凝土结构工程施工质量验收规范》（GB50204-2015）对钢筋混凝土保护层厚度也进行了具体规定。

其中，要求钢筋直径＜40mm的构件，其保护层厚度不得小于混凝土保护层标准值，且最小值不得小于10mm；钢筋直径＞40mm的构件，其保护层厚度不得小于混凝土保护层标准值，且最小值不得小于15mm。

钢筋位置及保护层厚度检测是建筑工程质量检验的重要环节，对于保证建筑物的安全和使用寿命具有重要作用。

相信通过了解本文中所介绍的检测方法和标准，广大建筑工作者能够更好地进行建筑工程质量控制。

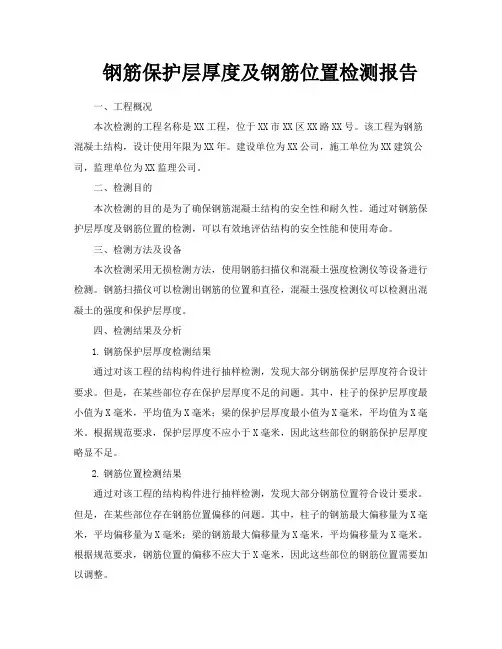

钢筋保护层厚度及钢筋位置检测报告一、工程概况本次检测的工程名称是XX工程，位于XX市XX区XX路XX号。

该工程为钢筋混凝土结构，设计使用年限为XX年。

建设单位为XX公司，施工单位为XX建筑公司，监理单位为XX监理公司。

二、检测目的本次检测的目的是为了确保钢筋混凝土结构的安全性和耐久性。

通过对钢筋保护层厚度及钢筋位置的检测，可以有效地评估结构的安全性能和使用寿命。

三、检测方法及设备本次检测采用无损检测方法，使用钢筋扫描仪和混凝土强度检测仪等设备进行检测。

钢筋扫描仪可以检测出钢筋的位置和直径，混凝土强度检测仪可以检测出混凝土的强度和保护层厚度。

四、检测结果及分析1.钢筋保护层厚度检测结果通过对该工程的结构构件进行抽样检测，发现大部分钢筋保护层厚度符合设计要求。

但是，在某些部位存在保护层厚度不足的问题。

其中，柱子的保护层厚度最小值为X毫米，平均值为X毫米；梁的保护层厚度最小值为X毫米，平均值为X毫米。

根据规范要求，保护层厚度不应小于X毫米，因此这些部位的钢筋保护层厚度略显不足。

2.钢筋位置检测结果通过对该工程的结构构件进行抽样检测，发现大部分钢筋位置符合设计要求。

但是，在某些部位存在钢筋位置偏移的问题。

其中，柱子的钢筋最大偏移量为X毫米，平均偏移量为X毫米；梁的钢筋最大偏移量为X毫米，平均偏移量为X毫米。

根据规范要求，钢筋位置的偏移不应大于X毫米，因此这些部位的钢筋位置需要加以调整。

五、建议措施根据本次检测结果，提出以下建议措施：1.对于保护层厚度不足的部位，应采取增加保护层厚度的措施。

具体方法包括在钢筋表面涂抹水泥砂浆或采用其他有效的加固措施。

2.对于钢筋位置偏移的部位，应采取调整钢筋位置的措施。

具体方法包括在钢筋根部增加支撑或采用其他有效的固定措施。

3.在施工过程中，应加强对钢筋混凝土结构的质量控制，确保各项指标符合规范要求。

同时，应加强混凝土的养护工作，防止出现裂缝等质量问题。

4.在今后的工程中，应加强对类似工程的监督和管理力度，确保类似问题不再发生。

钢筋保护层厚度检测 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】钢筋位置以及保护层厚度检测一、总则1、为加强混凝土结构工程施工质量，统一混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，采用混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）附录E：结构实体钢筋保护层厚度检验以及《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）。

2、本方法适用于测定建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

3、混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

二、检测参数和名词术语1、钢筋保护层厚度：对于混凝土结构表面到受力主筋外侧的距离。

对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图1所示。

C1 C2 带肋钢筋保护层厚度C ≈C01 图1带肋钢筋保护层厚度Ci≈C12、指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。

3、钢筋的示值直径检测时仪器指示的钢筋直径。

4、钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

5、相关符号：6、钢筋保护层最小厚度规定：受拉钢筋的混凝土保护层最小厚度(mm)*注：1、该表格数据来源于建设规范图集；不同规范（防水混凝土、轻骨料混凝土等）有不同的要求； 2、预制钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm。

预制的肋形板，其主肋保护层厚度可按粱考虑。

3、要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加。

4、有防火要求的建筑物，其保护层厚度尚应遵守防火规范有关规定。

5、由此可见钢筋保护层最小厚度与构件种类、混凝土强度、环境条件、构件受力状态、使用寿命、防火等级等因素相关。

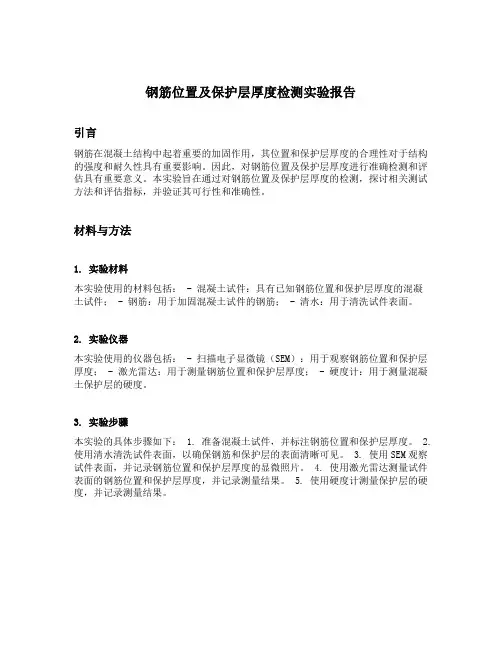

钢筋位置及保护层厚度检测实验报告引言钢筋在混凝土结构中起着重要的加固作用，其位置和保护层厚度的合理性对于结构的强度和耐久性具有重要影响。

因此，对钢筋位置及保护层厚度进行准确检测和评估具有重要意义。

本实验旨在通过对钢筋位置及保护层厚度的检测，探讨相关测试方法和评估指标，并验证其可行性和准确性。

材料与方法1. 实验材料本实验使用的材料包括： - 混凝土试件：具有已知钢筋位置和保护层厚度的混凝土试件； - 钢筋：用于加固混凝土试件的钢筋； - 清水：用于清洗试件表面。

2. 实验仪器本实验使用的仪器包括： - 扫描电子显微镜（SEM）：用于观察钢筋位置和保护层厚度； - 激光雷达：用于测量钢筋位置和保护层厚度； - 硬度计：用于测量混凝土保护层的硬度。

3. 实验步骤本实验的具体步骤如下： 1. 准备混凝土试件，并标注钢筋位置和保护层厚度。

2. 使用清水清洗试件表面，以确保钢筋和保护层的表面清晰可见。

3. 使用SEM观察试件表面，并记录钢筋位置和保护层厚度的显微照片。

4. 使用激光雷达测量试件表面的钢筋位置和保护层厚度，并记录测量结果。

5. 使用硬度计测量保护层的硬度，并记录测量结果。

结果与讨论1. 钢筋位置检测结果通过SEM观察和激光雷达测量，得到了钢筋位置的检测结果。

对比分析两种方法的结果，发现激光雷达测量结果更为准确和可靠，其测量误差较小。

因此，在实际工程中可以优先考虑使用激光雷达进行钢筋位置的检测。

2. 保护层厚度检测结果通过SEM观察和硬度计测量，得到了保护层厚度的检测结果。

两种方法的测量结果相互印证，具有一致性。

进一步分析不同条件下保护层厚度的变化规律，发现保护层厚度受到多种因素的影响，如混凝土配合比、振捣方式等。

这些因素需要在实际工程中进行合理控制，以保证保护层厚度的符合设计要求。

结论本实验通过对钢筋位置及保护层厚度的检测，得到了一些有价值的结论： 1. 激光雷达是一种可靠、准确的钢筋位置检测方法，具有较小的测量误差。

钢筋位置以及保护层厚度检测一、总则1、为加强混凝土结构工程施工质量，统一混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，采用混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）附录E：结构实体钢筋保护层厚度检验以及《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）。

2、本方法适用于测定建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

3、混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

二、检测参数和名词术语1、钢筋保护层厚度：对于混凝土结构表面到受力主筋外侧的距离。

对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图1所示。

C1 C2 带肋钢筋保护层厚度C ≈C01 图1带肋钢筋保护层厚度Ci≈C12、指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。

3、钢筋的示值直径检测时仪器指示的钢筋直径。

4、钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

5、相关符号：6、钢筋保护层最小厚度规定：受拉钢筋的混凝土保护层最小厚度(mm)*注：1、该表格数据来源于建设规范图集；不同规范（防水混凝土、轻骨料混凝土等）有不同的要求；2、预制钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm。

预制的肋形板，其主肋保护层厚度可按粱考虑。

3、要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加。

4、有防火要求的建筑物，其保护层厚度尚应遵守防火规范有关规定。

5、由此可见钢筋保护层最小厚度与构件种类、混凝土强度、环境条件、构件受力状态、使用寿命、防火等级等因素相关。

7、测试方法（1）电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。

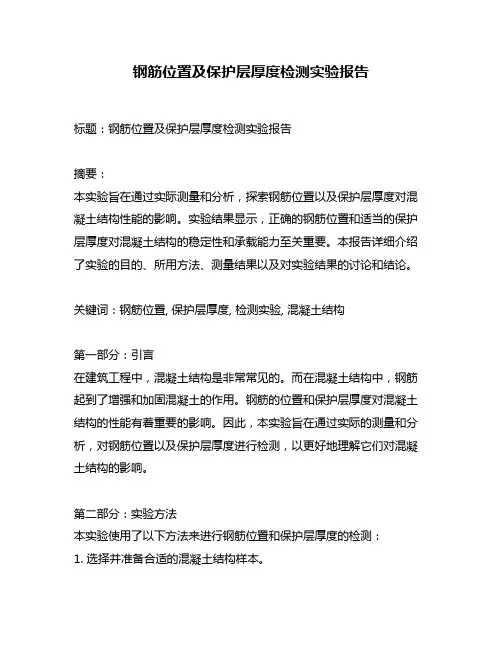

钢筋位置及保护层厚度检测实验报告标题：钢筋位置及保护层厚度检测实验报告摘要：本实验旨在通过实际测量和分析，探索钢筋位置以及保护层厚度对混凝土结构性能的影响。

实验结果显示，正确的钢筋位置和适当的保护层厚度对混凝土结构的稳定性和承载能力至关重要。

本报告详细介绍了实验的目的、所用方法、测量结果以及对实验结果的讨论和结论。

关键词：钢筋位置, 保护层厚度, 检测实验, 混凝土结构第一部分：引言在建筑工程中，混凝土结构是非常常见的。

而在混凝土结构中，钢筋起到了增强和加固混凝土的作用。

钢筋的位置和保护层厚度对混凝土结构的性能有着重要的影响。

因此，本实验旨在通过实际的测量和分析，对钢筋位置以及保护层厚度进行检测，以更好地理解它们对混凝土结构的影响。

第二部分：实验方法本实验使用了以下方法来进行钢筋位置和保护层厚度的检测：1. 选择并准备合适的混凝土结构样本。

2. 运用无损检测技术，例如超声波、电磁感应等，对样本进行测量。

3. 使用钢筋探测仪对混凝土结构进行钢筋位置的测量。

4. 通过观察、测量和分析，确定混凝土结构的保护层厚度。

第三部分：实验结果通过实验，我们获得了以下关于钢筋位置和保护层厚度的检测结果：1. 钢筋位置：经过测量和分析，确定了钢筋在混凝土结构中的准确位置。

正确的钢筋位置可以提供更好的加固效果，并增强混凝土结构的稳定性。

2. 保护层厚度：观察和测量了不同部位的保护层厚度。

合适的保护层厚度可以有效保护钢筋免受外界环境的侵蚀和腐蚀。

第四部分：讨论和结论通过对实验结果的讨论和分析，得出以下结论：1. 正确的钢筋位置和适当的保护层厚度对混凝土结构的稳定性和承载能力至关重要。

2. 不正确的钢筋位置或保护层厚度可能导致混凝土结构的脆弱性和减弱承载能力。

3. 通过无损检测技术可以准确测量钢筋位置和保护层厚度，提供可靠的数据支持。

第五部分：观点和理解在本实验中，我深入了解了钢筋位置和保护层厚度对混凝土结构的重要性。

通过实际操作和分析，我认识到了正确的钢筋位置和适当的保护层厚度对于建筑结构的长期稳定性和可靠性的重要性。

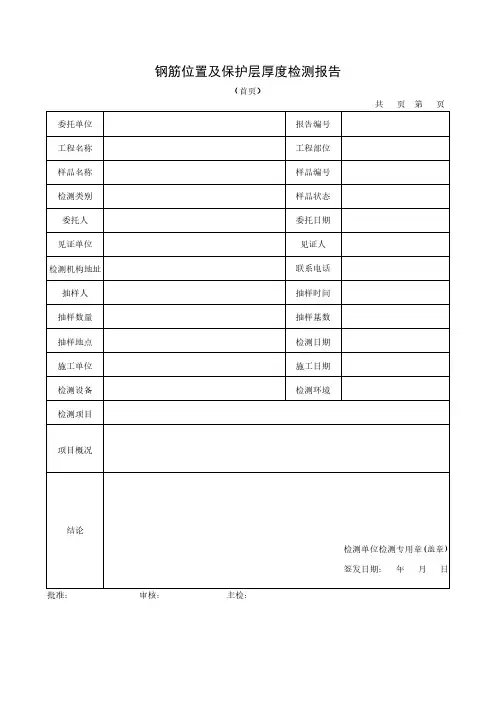

（首页）共页第页委托单位报告编号工程名称工程部位样品名称样品编号检测类别样品状态委托人委托日期见证单位见证人检测机构地址联系电话抽样人抽样时间抽样数量抽样基数抽样地点检测日期施工单位施工日期检测设备检测环境检测项目项目概况结论检测单位检测专用章(盖章)签发日期：年月日批准：审核：主检：（附页）共页第页工程名称报告编号检测依据检测日期判定依据检测数据构件名称钢筋类型钢筋间距设计值（mm）钢筋间距允许偏差（mm）测点号12345678910钢筋位置（cm）保护层厚度（mm）测点号11121314151617181920钢筋位置（cm）保护层厚度（mm）测点号21222324252627282930钢筋位置（cm）保护层厚度（mm）测点号31323334353637383940钢筋位置（cm）保护层厚度（mm）钢筋保护层厚度计算保护层厚度设计值（mm）保护层厚度检测点数保护层厚度平均值（mm）保护层厚度标准差（mm）保护层厚度特征值（mm）结果判定对结构钢筋耐久性的影响：结论测区布置图：钢筋间距及保护层厚度检测原始记录共页第页工程名称委托编号施工单位环境条件设备名称设备编号检测日期设备状态检测依据检测内容钢筋间距钢筋类型设计值(mm)测点号12345678910实测值(mm)钢筋类型设计值(mm)测点号11121314151617181920实测值(mm)钢筋保护层厚度钢筋类型设计值(mm)测点号12345678910实测值ci(mm)验证值(mm)修正值cc(mm)平均值cm(mm)钢筋类型设计值(mm)测点号11121314151617181920实测值ci(mm)验证值(mm)修正值cc(mm)平均值cm(mm)说明计算公式：（1）c c=验证值-实测值（2）c m=（c1+c2+2c c）/2校核：主检：。

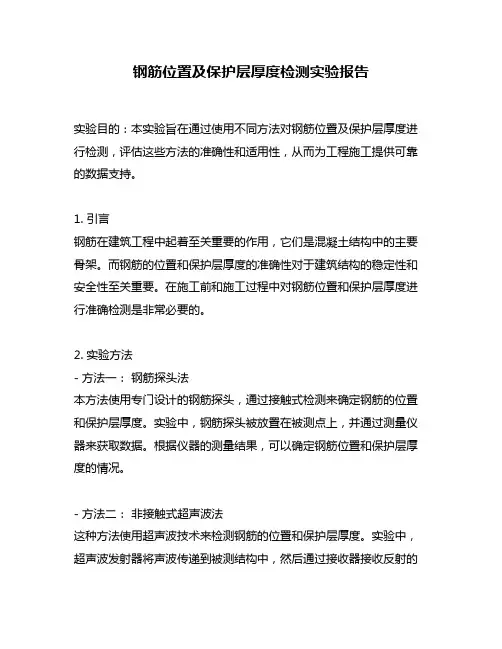

钢筋位置及保护层厚度检测实验报告实验目的：本实验旨在通过使用不同方法对钢筋位置及保护层厚度进行检测，评估这些方法的准确性和适用性，从而为工程施工提供可靠的数据支持。

1. 引言钢筋在建筑工程中起着至关重要的作用，它们是混凝土结构中的主要骨架。

而钢筋的位置和保护层厚度的准确性对于建筑结构的稳定性和安全性至关重要。

在施工前和施工过程中对钢筋位置和保护层厚度进行准确检测是非常必要的。

2. 实验方法- 方法一：钢筋探头法本方法使用专门设计的钢筋探头，通过接触式检测来确定钢筋的位置和保护层厚度。

实验中，钢筋探头被放置在被测点上，并通过测量仪器来获取数据。

根据仪器的测量结果，可以确定钢筋位置和保护层厚度的情况。

- 方法二：非接触式超声波法这种方法使用超声波技术来检测钢筋的位置和保护层厚度。

实验中，超声波发射器将声波传递到被测结构中，然后通过接收器接收反射的声波信号。

根据声波信号的返回时间和强度，可以确定钢筋位置和保护层厚度的信息。

- 方法三：地质雷达法地质雷达法利用雷达技术来检测钢筋位置和保护层厚度。

雷达发射器发射电磁波，然后通过接收器接收它们的反射波。

根据反射波的时间和强度，可以确定钢筋位置和保护层厚度。

3. 实验结果与讨论根据实验数据和分析，我们得出以下结论：- 在实验中，钢筋探头法和非接触式超声波法都能够准确测量钢筋位置和保护层厚度。

这两种方法具有较高的准确性和适用性，并且比较容易操作。

- 地质雷达法在钢筋位置检测方面表现一般，其精确度受到被测结构材质和混凝土密度的影响，不如前两种方法准确可靠。

4. 总结与展望本实验通过三种不同的方法对钢筋位置和保护层厚度进行检测。

根据实验结果，钢筋探头法和非接触式超声波法是最为可行和准确的方法。

这些方法具有广泛的应用前景，可以在建筑工程中得到有效的应用和推广。

需要注意的是，每种方法都有其局限性和适用范围。

在实际应用中，需要根据具体情况选择最适合的方法，并结合其他检测手段以确保准确性。

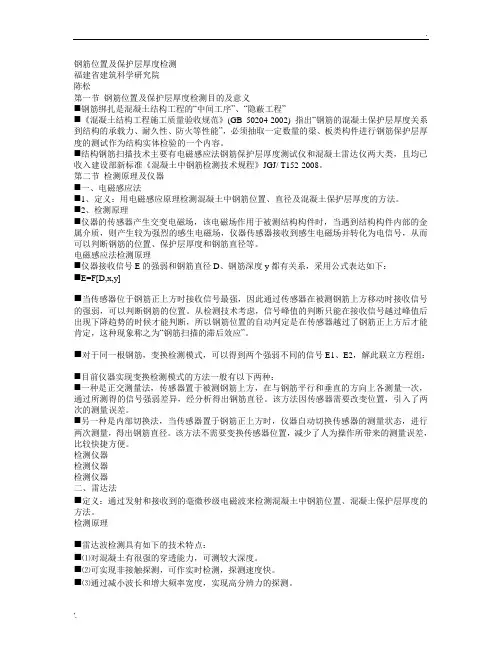

钢筋位置及保护层厚度检测福建省建筑科学研究院陈松第一节钢筋位置及保护层厚度检测目的及意义⏹钢筋绑扎是混凝土结构工程的“中间工序”、“隐蔽工程”⏹《混凝土结构工程施工质量验收规范》(GB 50204-2002) 指出“钢筋的混凝土保护层厚度关系到结构的承载力、耐久性、防火等性能”，必须抽取一定数量的梁、板类构件进行钢筋保护层厚度的测试作为结构实体检验的一个内容。

⏹结构钢筋扫描技术主要有电磁感应法钢筋保护层厚度测试仪和混凝土雷达仪两大类，且均已收入建设部新标准《混凝土中钢筋检测技术规程》JGJ/ T152-2008。

第二节检测原理及仪器⏹一、电磁感应法⏹1、定义：用电磁感应原理检测混凝土中钢筋位置、直径及混凝土保护层厚度的方法。

⏹2、检测原理⏹仪器的传感器产生交变电磁场，该电磁场作用于被测结构构件时，当遇到结构构件内部的金属介质，则产生较为强烈的感生电磁场，仪器传感器接收到感生电磁场并转化为电信号，从而可以判断钢筋的位置、保护层厚度和钢筋直径等。

电磁感应法检测原理⏹仪器接收信号E的强弱和钢筋直径D、钢筋深度y都有关系，采用公式表达如下：⏹E=F[D,x,y]⏹当传感器位于钢筋正上方时接收信号最强，因此通过传感器在被测钢筋上方移动时接收信号的强弱，可以判断钢筋的位置。

从检测技术考虑，信号峰值的判断只能在接收信号越过峰值后出现下降趋势的时候才能判断，所以钢筋位置的自动判定是在传感器越过了钢筋正上方后才能肯定，这种现象称之为“钢筋扫描的滞后效应”。

⏹对于同一根钢筋，变换检测模式，可以得到两个强弱不同的信号E1、E2，解此联立方程组：⏹目前仪器实现变换检测模式的方法一般有以下两种：⏹一种是正交测量法，传感器置于被测钢筋上方，在与钢筋平行和垂直的方向上各测量一次，通过所测得的信号强弱差异，经分析得出钢筋直径。

该方法因传感器需要改变位置，引入了两次的测量误差。

⏹另一种是内部切换法，当传感器置于钢筋正上方时，仪器自动切换传感器的测量状态，进行两次测量，得出钢筋直径。

钢筋位置及保护层厚度检测实验报告
一、实验目的
本次实验的目的是检测钢筋在混凝土中的位置及保护层厚度，以确保建筑结构的安全性。

二、实验原理
钢筋在混凝土中的位置和保护层厚度对于建筑结构的安全至关重要。

本次实验采用无损检测方法，利用电磁感应原理，通过感应信号来确定钢筋位置和保护层厚度。

三、实验设备
1. 电磁感应仪器
2. 混凝土样品
3. 钢筋探头
四、实验步骤
1. 准备混凝土样品，并在其中嵌入不同深度和直径的钢筋。

2. 将电磁感应探头靠近混凝土表面，记录下每个位置处的信号值。

3. 根据信号值分析出每个钢筋所处的位置和保护层厚度。

五、实验结果分析
通过本次实验，我们得到了以下结果：
1. 钢筋位置：根据信号值分析，我们可以确定每个钢筋所处的具体位置。

2. 保护层厚度：通过信号强弱来计算出每个钢筋周围混凝土的保护层厚度。

六、误差分析
在实验过程中，可能会出现以下误差：
1. 混凝土质量不均匀：如果混凝土质量不均匀，可能会导致钢筋位置和保护层厚度的测量结果不准确。

2. 探头位置不准确：如果探头位置不准确，也会影响测量结果的准确性。

七、实验结论
通过本次实验，我们可以确定钢筋在混凝土中的位置和保护层厚度。

这对于建筑结构的安全至关重要。

因此，在建筑施工过程中，应该加强对钢筋位置和保护层厚度的检测和管理。

电磁感应法检测钢筋间距、保护层厚度1、取样方法对梁、板类构件，应各抽取构件总数的2%并且不少于5个构件进展检验；对于悬挑梁，应抽取构件数量的5%并且不少于10个构件进展检验，当少于10个时，应全数检验；对于悬挑板，应抽取应抽取构件数量的10%并且不少于20个构件进展检验，当少于20个时，应全数检验；对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进展检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进展检验；对梁、板类构件，测钢筋间距、保护层厚度时应去除混凝土外表的杂物，并用磨石将外表浮浆等不平整处打平。

2、检测依据?混凝土构造工程施工质量验收标准? GB50204-2021?混凝土中钢筋检测技术规程? JGJ/T 152-20213、检测设备钢筋保护层厚度检测仪、钢卷尺4、检测方法首先对钢筋保护层厚度检测仪进展复位调零，之后对选定构件被测钢筋进展初步定位，将探头有规律在检测面上移动，直至仪器显示信号强度最强时读数并记录钢筋位置用记号笔做标记；检测保护层厚度时，对每根钢筋选定三个检测部位，每个部位重复进展2次测量并取平均值，结果准确到1mm，梁类构件允许偏差为-7mm～+10mm，板类构件允许偏差为-5mm～+8mm；检测钢筋间距时，应选取至少7根钢筋间距进展检验，用钢卷尺测量第一根钢筋和最后一根钢筋的轴线距离并计算间隔数，钢筋间距测量值准确到1mm,允许偏差为±10mm；检测钢筋直径时，应对每根钢筋选取三个部位，每个位置测量一次取平均值，测量值要求到达钢筋设计直径的95%。

钢筋保护层厚度检验的检测误差不应大于1mm。

5、测试要求当遇到以下情况之一时，应选取至少30%已测钢筋并且不应小于6处，采用钻孔、剔凿等方法验证；仪器要求钢筋直径，钢筋实际直径未知或有异议；钢筋实际根数、位置与设计有较大偏差；构件饰面层未去除的情况下检测；钢筋以及混凝土材质与校准试件有显著差异。

钻孔、剔凿时不得损坏钢筋，实测采用游标卡尺，测量精度为0.1mm。
