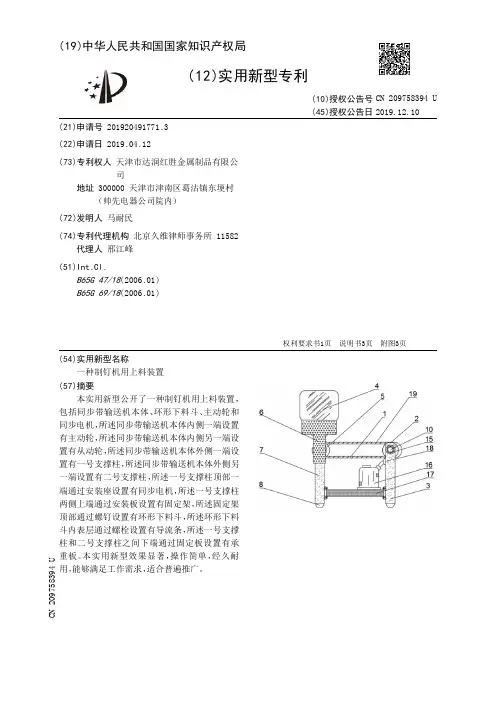

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920491771.3(22)申请日 2019.04.12(73)专利权人 天津市达润红胜金属制品有限公司地址 300000 天津市津南区葛沽镇东埂村（帅先电器公司院内）(72)发明人 马耐民　(74)专利代理机构 北京久维律师事务所 11582代理人 邢江峰(51)Int.Cl.B65G 47/18(2006.01)B65G 69/18(2006.01)(54)实用新型名称一种制钉机用上料装置(57)摘要本实用新型公开了一种制钉机用上料装置，包括同步带输送机本体、环形下料斗、主动轮和同步电机，所述同步带输送机本体内侧一端设置有主动轮，所述同步带输送机本体内侧另一端设置有从动轮，所述同步带输送机本体外侧一端设置有一号支撑柱，所述同步带输送机本体外侧另一端设置有二号支撑柱，所述一号支撑柱顶部一端通过安装座设置有同步电机，所述一号支撑柱两侧上端通过安装板设置有固定架，所述固定架顶部通过螺钉设置有环形下料斗，所述环形下料斗内表层通过螺栓设置有导流条，所述一号支撑柱和二号支撑柱之间下端通过固定板设置有承重板。

本实用新型效果显著，操作简单，经久耐用，能够满足工作需求，适合普遍推广。

权利要求书1页 说明书3页 附图3页CN 209758394 U 2019.12.10C N 209758394U权　利　要　求　书1/1页CN 209758394 U1.一种制钉机用上料装置，包括同步带输送机本体（1）、一号固定杆（11）、二号固定杆（10）、环形下料斗（4）、主动轮（5）和同步电机（12），其特征在于：所述同步带输送机本体（1）内侧一端设置有主动轮（5），所述同步带输送机本体（1）内侧另一端设置有从动轮（2），所述同步带输送机本体（1）外侧一端设置有一号支撑柱（7），所述同步带输送机本体（1）外侧另一端设置有二号支撑柱（3），所述一号支撑柱（7）顶部一端通过安装座设置有同步电机（12），所述一号支撑柱（7）两侧上端通过安装板设置有固定架（6），所述固定架（6）顶部通过螺钉设置有环形下料斗（4），所述环形下料斗（4）内表层通过螺栓设置有导流条（13），所述一号支撑柱（7）和二号支撑柱（3）之间下端通过固定板设置有承重板（17），所述承重板（17）顶部通过安装槽设置有工业吸尘器（16），所述二号支撑柱（3）上端通过螺栓设置有吸尘罩（18）。

专利名称：一种上胶机
专利类型：实用新型专利
发明人：黄榆程
申请号：CN201520336710.1申请日：20150522
公开号：CN204746743U
公开日：
20151111
专利内容由知识产权出版社提供
摘要：一种上胶机，在一机台组装一上胶装置及一冷风机与输送装置所构成；在上胶装置的座体内系容装有粘胶，以为粘胶经由金属刻花滚筒沾着于其下的弹性轮，再由弹性轮与位在机台中的弹性滚轮之间所设有的空间距离来供受胶的物件在上胶后得以通过，其中在机台的弹性滚轮两侧设有一呈循环移动的输送带，输送带由一动力马达所搭配不同位置的数滚轮以为构成输送装置；当再配合周边加工设备所串结成线带形态下，是物件经由输送带的带动而进入上胶机中做上胶作业、之后再由输送带导送出，以达到自动化连续上胶施作，来提升上胶作业品质的一致性与节省用人数量的实用效果。

申请人：黄榆程
地址：中国台湾彰化县
国籍：CN
代理机构：北京天平专利商标代理有限公司
代理人：孙刚
更多信息请下载全文后查看。

专利名称：一种上辊装置
专利类型：实用新型专利
发明人：李群芳
申请号：CN201620876815.0申请日：20160815
公开号：CN205953126U
公开日：
20170215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种上辊装置，包括有机架，机架上水平可转动地安装有一个转轴，转轴两端对称设有一个抬升翻转机构，抬升翻转机构包括有固定在转轴上的支撑臂，支撑臂上成型有卡槽，支撑臂上卡槽槽口处设有一块平行于支撑臂长度方向的卡板，还包括有气缸，卡板由气缸驱动，还包括有驱动原件，驱动原件输出轴端与支撑臂铰接，驱动原件底部铰接在机架上，机架两侧还对称设置有卡紧机构，卡紧机构包括有电机，电机输出轴端固定有转盘，转盘外缘处成型有圆弧槽，本实用新型结构简单，非常实用。

申请人：浙江绿洲胶粘制品有限公司
地址：313000 浙江省湖州市安吉县天子湖现代工业园
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

专利名称：一种上胶器
专利类型：实用新型专利
发明人：岳贤国,仇多祥,张燕生申请号：CN201220517621.3申请日：20121011
公开号：CN202893604U
公开日：
20130424
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种上胶装置，具体涉及一种上胶器。

一种上胶器，包括本体，本体一侧设置胶管接口，本体内开有孔，孔的一端连通胶管接口，孔的另一端形成胶嘴，孔内设置弹簧，弹簧的一端与钢球接触，钢球与胶嘴接触。

本实用新型结构简单，使用方便，将原来的扇形上胶器改为胶嘴上胶，保证了各上胶点均匀上胶，提高了上胶质量。

申请人：河南省雪鸟实业有限公司
地址：457000 河南省濮阳市台前火车站工业区
国籍：CN
代理机构：安阳市智浩专利代理事务所
代理人：张智和
更多信息请下载全文后查看。

专利名称：一种上光机的上油辊升降控制机构专利类型：实用新型专利
发明人：郑学加,姚邦智
申请号：CN89218530.9
申请日：19891023
公开号：CN2077790U
公开日：
19910529
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种上光印刷的上光机上面 的上油辊升降控制机构。

特征是由连接上油辊的升 降杠杆和驱动的压力缸、换向阀、压力站以及连接的 压力回路构成驱动系统，由进纸台面的发光-光电效 应器件和换向电路构成控制电路控制驱动系统的动 作。

较之现有全自动上光机的纯机械传动式的同类 控制机构，具有结构简单、性能稳定可靠的优点，可以 有效地改善提高现有上光机的工作，使之达到高效、 低耗、经济效益高。

申请人：汕头市科技咨询服务公司橡塑机械研究所,汕头市安平区专用机械厂
地址：广东省汕头市西堤海旁三段内
国籍：CN
代理机构：汕头专利事务所
代理人：林希楠
更多信息请下载全文后查看。

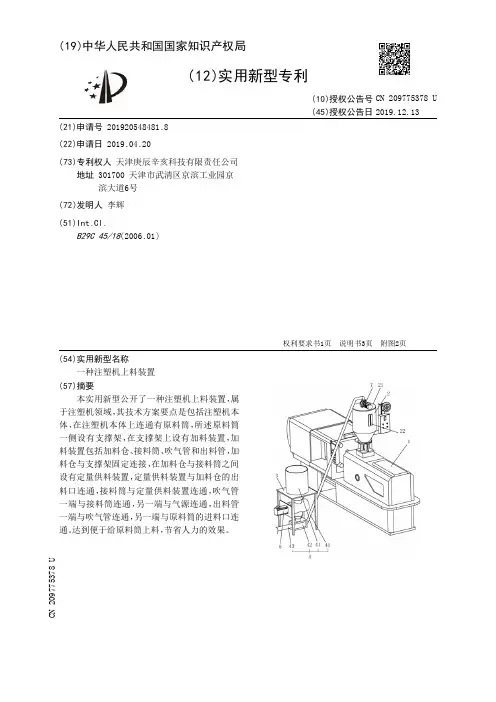

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920548481.8(22)申请日 2019.04.20(73)专利权人 天津庚辰辛亥科技有限责任公司地址 301700 天津市武清区京滨工业园京滨大道6号(72)发明人 李辉　(51)Int.Cl.B29C 45/18(2006.01)(54)实用新型名称一种注塑机上料装置(57)摘要本实用新型公开了一种注塑机上料装置，属于注塑机领域，其技术方案要点是包括注塑机本体，在注塑机本体上连通有原料筒，所述原料筒一侧设有支撑架，在支撑架上设有加料装置，加料装置包括加料仓、接料筒、吹气管和出料管，加料仓与支撑架固定连接，在加料仓与接料筒之间设有定量供料装置，定量供料装置与加料仓的出料口连通，接料筒与定量供料装置连通，吹气管一端与接料筒连通，另一端与气源连通，出料管一端与吹气管连通，另一端与原料筒的进料口连通。

达到便于给原料筒上料，节省人力的效果。

权利要求书1页 说明书3页 附图2页CN 209775378 U 2019.12.13C N 209775378U权　利　要　求　书1/1页CN 209775378 U1.一种注塑机上料装置，包括注塑机本体(1)，在注塑机本体(1)上连通有原料筒(2)，其特征在于：所述原料筒(2)一侧设有支撑架(3)，在支撑架(3)上设有加料装置(4)，加料装置(4)包括加料仓(41)、接料筒(42)、吹气管(43)和出料管(44)，加料仓(41)与支撑架(3)固定连接，在加料仓(41)与接料筒(42)之间设有定量供料装置(5)，定量供料装置(5)与加料仓(41)的出料口连通，接料筒(42)与定量供料装置(5)连通，吹气管(43)一端与接料筒(42)连通，另一端与气源连通，出料管(44)一端与吹气管(43)连通，另一端与原料筒(2)的进料口连通。

2.根据权利要求1所述的一种注塑机上料装置，其特征在于：所述定量供料装置(5)包括连接罩(51)、转接轴(52)、加料孔(53)与减速电机(54)，转接轴(52)水平设置并与连接罩(51)转动连接，加料仓(41)的底部伸入连接罩(51)内与转接轴(52)圆周面抵接，且加料仓(41)与连接罩(51)固定连接，加料孔(53)开设在转接轴(52)上并与加料仓(41)的出料口对正，减速电机(54)与转接轴(52)的一端通过转轴固定连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920226939.8(22)申请日 2019.02.25(73)专利权人 石家庄迎新节能科技有限公司地址 050006 河北省石家庄市行唐县经济开发区(72)发明人 张光磊　秦胜建　祖章旭　(51)Int.Cl.B65G 49/06(2006.01)(54)实用新型名称一种用于玻璃板的辊道上料装置(57)摘要本实用新型公开了一种用于玻璃板的辊道上料装置，包括放置架，所述放置架内壁的左侧面和右侧面均卡接有多个第一轴承，两个相对的第一轴承的内表面套接有传动辊，传动辊的表面卡接有两个橡胶软套；所述传动辊的表面套接有第二轴承，第二轴承的表面设置有第一橡胶圈；所述传动辊的表面卡接有第二驱动机构，第二驱动机构的正面与放置架的背面固定连接；所述放置架的上表面固定连接有两个支撑板。

本实用新型通过橡胶软套、第二轴承和第一橡胶圈之间的相互配合，使玻璃板能够均匀的受力并且更加平稳的进行传输，并且避免了玻璃板被传动辊划伤的情况出现，从而避免了玻璃在传输的过程中受被划伤后无法达到合格标准需要废弃的情况出现。

权利要求书1页 说明书4页 附图3页CN 209618357 U 2019.11.12C N 209618357U权　利　要　求　书1/1页CN 209618357 U1.一种用于玻璃板的辊道上料装置，包括放置架（1），其特征在于，所述放置架（1）内壁的左侧面和右侧面均卡接有多个第一轴承（2），两个相对的第一轴承（2）的内表面套接有传动辊（3），传动辊（3）的表面卡接有两个橡胶软套（4）；所述传动辊（3）的表面套接有第二轴承（5），第二轴承（5）的表面设置有第一橡胶圈（6）；所述传动辊（3）的表面卡接有第二驱动机构（21），第二驱动机构（21）的正面与放置架（1）的背面固定连接；所述放置架（1）的上表面固定连接有两个支撑板（7），两个支撑板（7）的相对面均卡接有滑套（8），两个滑套（8）的内表面均套接有滑杆（9），两个滑杆（9）相互远离的一端均固定连接有限位块（10），两个滑杆（9）相互靠近的一端均固定连接有连接板（18），两个连接板（18）的相对面均固定连接有多个滑轮（19）；所述滑轮（19）的表面设置有第二橡胶圈（20），位于左侧支撑板（7）的右侧面卡接有第三轴承（14），第三轴承（14）的内表面套接有第一转轴（13），第一转轴（13）的左端固定连接有从动齿轮（12），从动齿轮（12）与第一驱动机构（11）啮合，第一驱动机构（11）的右侧面与放置架（1）的左侧面固定连接，第一转轴（13）的右端固定连接有第一螺纹柱（15），第一螺纹柱（15）的表面螺纹连接有第一螺纹帽（16），第一螺纹帽（16）卡接在位于左侧连接板（18）的右侧面；所述放置架（1）的下表面固定连接有四个支撑腿（22），四个支撑腿（22）分别位于放置架（1）下表面的四角处。
