实验一 流体流动阻力的测定一、实验目的1、了解流体在管道内摩擦阻力的测定方法；2、确定摩擦系数λ与雷诺数Re 的关系。

二、基本原理由于流体具有粘性，在管内流动时必须克服内摩擦力。

当流体呈湍流流动时，质点间不断相互碰撞，引起质点间动量交换，从而产生了湍动阻力，消耗了流体能量。

流体的粘性和流体的涡流产生了流体流动的阻力。

在被侧直管段的两取压口之间列出柏努力方程式，可得：ΔP f =ΔPL —两侧压点间直管长度(m)d —直管内径(m)λ—摩擦阻力系数u —流体流速（m/s ）ΔP f —直管阻力引起的压降（N/m 2）µ—流体粘度（Pa.s ）ρ—流体密度（kg/m 3）本实验在管壁粗糙度、管长、管径、一定的条件下用水做实验，改变水流量，测得一系列流量下的ΔP f 值，将已知尺寸和所测数据代入各式，分别求出λ和Re ，在双对数坐标纸上绘出λ～Re 曲线 。

三、实验装置与仪器1、实验装置水泵将储水糟中的水抽出，送入实验系统，首先经玻璃转子流量计测量流量，然后送入被测直管段测量流体流动的阻力，经回流管流回储水槽，水循环使用。

被测直管段流体流动阻力△P 可根据其数值大小分别采用变压器或空气—水倒置U 型管来测量。

实验系统流程图见图一压差传感器与直流数字电压表连接方法见图二2、设备的主要技术参数(1)被测直管段:管径d —0.0080(m) 管长L —1.6(m) 材料:紫铜管(2)玻璃转子流量计:型号LZB —25 测量范围100—1000(L/h) 精度:1.5 型号LZB —10 测量范围10—100(L/h) 精度:2.5(3)单项离心清水泵:型号WB70/055 流量20—2000(L/h)扬程:13.5～19(m) 电功功率:550(W) 电机功率:550(W) 电流:1.35(A) 电压:380(V)22u d L P h ff ⨯=∆=λρ22u P L d f ∆⨯=ρλμρdu =Re四、实验步骤:1、向储水槽内注蒸馏水,直到水满为止。

一、实验目的1、 掌握流体经直管和管阀件时阻力损失的测定方法。

通过实验了解流体流动中能量损失的变化规律。

2、 测定直管摩擦系数λ于雷诺准数Re 的关系。

3、 测定流体流经闸阀等管件时的局部阻力系数ξ。

4、 学会压差计和流量计的适用方法。

5、 观察组成管路的各种管件、阀件，并了解其作用。

二、基本原理流体在管内流动时，由于粘性剪应力和涡流的存在，不可避免得要消耗一定的机械能，这种机械能的消耗包括流体流经直管的沿程阻力和因流体运动方向改变所引起的局部阻力。

1、 沿程阻力流体在水平均匀管道中稳定流动时，阻力损失表现为压力降低。

即影响阻力损失的因素很多，尤其对湍流流体，目前尚不能完全用理论方法求解，必须通过实验研究其规律。

为了减少实验工作量，使实验结果具有普遍意义，必须采用因次分析方法将各变量组合成准数关联式。

根据因次分析，影响阻力损失的因素有， (a)流体性质：密度ρ、粘度μ；(b)管路的几何尺寸：管径d 、管长l 、管壁粗糙度ε； (c)流动条件：流速μ。

可表示为： 则 式中，-d 管径，m ；-∆f P 直管阻力引起的压强降，Pa ；-l 管长，m ；-u 流速，m/s ；-ρ流体的密度，kg/m 3；-μ流体的粘度，N·s/m 2。

λ—称为摩擦系数。

层流时，λ＝64／Re ；湍流时λ是雷诺准数Re 和相对粗糙度的ρρpp p h f ∆=-=21),,,,,(ερμu l d f p =∆22u d l ph f λρ=∆=函数，须由实验确定 2、局部阻力局部阻力通常有两种表示方法，即当量长度法和阻力系数法。

(a)当量长度法流体流过某管件或阀门时，因局部阻力造成的损失，相当于流体流过与其具有相当管径长度的直管阻力损失，这个直管长度称为当量长度，用符号Σ le 表示。

则流体在管路中流动时的总阻力损失 为(b)阻力系数法流体通过某一管件或阀门时的阻力损失用流体在管路中的动能系数来表示，这种计算局部阻力的方法，称为阻力系数法。

流体流动阻⼒的测定⼀、实验⽬的1、掌握层流流体经直路和管件时阻⼒损失的测定⽅法。

通过实验了解流体流动中能量损失的变化规律。

2、测定直管摩擦系数λ与雷诺准数Re 的关系。

3、测定流体流经闸阀等管件时的局部阻⼒系数ξ。

4、学会压差计和流量计的使⽤⽅法。

5、观察组成管路的各种管件、阀件，并了解其作⽤。

⼆、实验原理1、直管摩擦系数λ与雷诺数Re 的测定：流体在管道内流动时，由于流体的粘性作⽤和涡流的影响会产⽣阻⼒。

流体在直管内流动阻⼒的⼤⼩与管长、管径、流体流速和管道摩擦系数有关，它们之间存在如下关系：h f =ρfP ?=22u d l λ(1-1)λ=22u P l d fρ (1-2) Re =µρu d (1-3)式中：-d 管径，m ；-?f P 直管阻⼒引起的压强降，Pa ；-l 管长，m ；-u 流速，m/s ；-ρ流体的密度，kg/m 3； -µ流体的粘度，N ·s/m 2。

直管摩擦系数λ与雷诺数Re 之间有⼀定的关系，这个关系⼀般⽤曲线来表⽰。

在实验装置中，直管段管长l 和管径d 都已固定。

若⽔温⼀定，则⽔的密度ρ和粘度µ也是定值。

所以本实验实质上是测定直管段流体阻⼒引起的压强降△P f 与流速u (流量V)之间的关系。

根据实验数据和式(1-2)可计算出不同流速下的直管摩擦系数λ，⽤式(1-3)计算对应的Re ，从⽽整理出直管摩擦系数和雷诺数的关系，绘出λ与Re 的关系曲线。

2、局部阻⼒系数ζ的测定22'u P h ff ζρ=?=' (1-4)2'2uP f ?????? ?=ρζ (1-5) 式中：-ζ局部阻⼒系数，⽆因次；-?'f P 局部阻⼒引起的压强降，Pa ；-'f h 局部阻⼒引起的能量损失，J/kg 。

图1-1 局部阻⼒测量取压⼝布置图局部阻⼒引起的压强降'f P ? 可⽤下⾯的⽅法测量：在⼀条各处直径相等的直管段上，安装待测局部阻⼒的阀门，在其上、下游开两对测压⼝a-a'和b-b'，见图1-1，使ab ＝bc ；a'b'＝b'c'则：△P f ，a b =△P f ，bc ；△P f ，a ＇b ＇= △P f ，b ＇c ＇在a-a'之间列⽅程式： P a －P a ＇=2△P f ，a b +2△P f ，a ＇b ＇+△P ＇f (1-6) 在b-b'之间列⽅程式： P b －P b ＇=△P f，bc +△P f ，b ＇c ＇+△P ＇f=△P f ，a b +△P f ，a ＇b ＇+△P ＇f (1-7) 联⽴式(1-6)和(1-7)，则：'f P ?=2(P b －P b ＇)－(P a －P a ＇)为了实验⽅便，称(P b －P b ＇)为近点压差，称(P a －P a ＇)为远点压差。

实验一流体流动阻力的测定一、实验目的1、掌握测定流体流经直管、管件（阀门）时阻力损失的一般实验方法。

2、测定直管摩擦系数大与雷诺准数Re的关系，验证在一般湍流区内为与Re的关系曲线。

3、测定流体流经管件（阀门）时的局部阻力系数季4、识辨组成管路的各种管件、阀门，并了解其作用。

二、实验装置实验装置如下图所示：11+J1、水箱2、离心泵3、压差传感器4、温度计5、涡轮流量计6、流量计7、转子流量计8、转子流量计9、压差传感器10、压差传感器11、压差传感器12、粗糙管实验段13、光滑管实验段14、层流管实验段15、压差传感器16、压差传感器17、阐阀18、截止阀图1实验装置流程图装置参数:三、实验原理1、直管阻力摩擦系数大的测定流体在水平等径直管中稳定流动时，阻力损失为:. 2 d Ap九二- -fP lu 2du pRe = 一N采用涡轮流量计测流量VV u =900冗d 2用压差传感器测量流体流经直管的压力降A P f o根据实验装置结构参数1、d，流体温度T （查流体物性p、四），及实验时测定的流量V、压力降APf，求取Re和大，再将Re和大标绘在双对数坐标图上。

2、局部阻力系数Z的测定流体通过某一管件或阀门时的机械能损失表示为流体在小管径内流动时平均动能的某一倍数，这种方法称为阻力倍数法。

即：故0= 2A L ⑹P U 2根据连接管件或阀门两端管径中小管的直径d,流体温度T （查流体物性p、四），及实验时测定的流量V、压力降APf,，通过式⑸或⑹，求取管件（阀门）的局部阻力系数Z。

四、实验步骤1、开启仪表柜上的总电源、仪表电源开关。

2、首先对水泵进行灌水，然后关闭出口阀，启动水泵，待电机转动平稳后，把出口阀缓缓开到最大。

3、实验从做大流量开始做起，最小流量应控制在1.5m3/h。

由于实验数据处理时使用的是双对数坐标，所以实验时每次流量变化取一递减的等比数列这样得到的数据点就会均匀分布，时实验结果更具准确性。

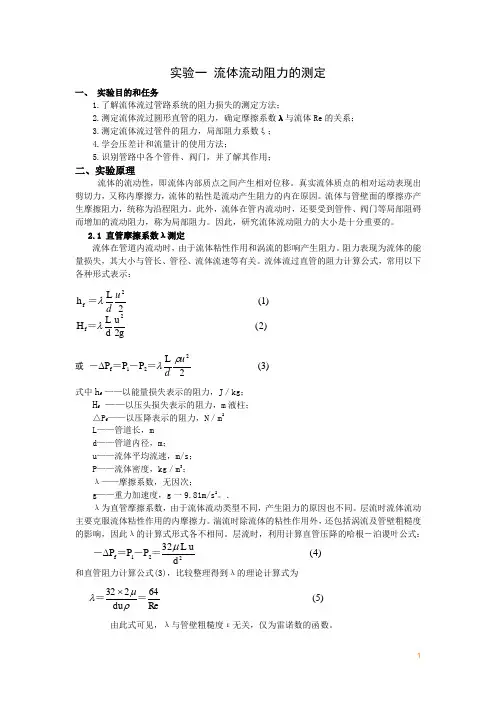

实验一 流体流动阻力的测定一、 实验目的和任务1.了解流体流过管路系统的阻力损失的测定方法；2.测定流体流过圆形直管的阻力，确定摩擦系数λ与流体Re 的关系；3.测定流体流过管件的阻力，局部阻力系数ξ；4.学会压差计和流量计的使用方法；5.识别管路中各个管件、阀门，并了解其作用；二、实验原理流体的流动性，即流体内部质点之间产生相对位移。

真实流体质点的相对运动表现出剪切力，又称内摩擦力，流体的粘性是流动产生阻力的内在原因。

流体与管壁面的摩擦亦产生摩擦阻力，统称为沿程阻力。

此外，流体在管内流动时，还要受到管件、阀门等局部阻碍而增加的流动阻力，称为局部阻力。

因此，研究流体流动阻力的大小是十分重要的。

2.1 直管摩擦系数λ测定 流体在管道内流动时，由于流体粘性作用和涡流的影响产生阻力。

阻力表现为流体的能量损失，其大小与管长、管径、流体流速等有关。

流体流过直管的阻力计算公式，常用以下各种形式表示：)2( 2gu d L H 2f λ＝或 )3( 2L P P P 221f u d ρλ＝－＝－∆ 式中h f ——以能量损失表示的阻力，J ／kg ； H f ——以压头损失表示的阻力，m 液柱；△P f ——以压降表示的阻力，N ／m 2L ——管道长，md ——管道内径，m ； u ——流体平均流速，m/s ；P ——流体密度，kg ／m 3； λ——摩擦系数，无因次；g ——重力加速度，g 一9.81m/s 2。

．λ为直管摩擦系数，由于流体流动类型不同，产生阻力的原因也不同。

层流时流体流动主要克服流体粘性作用的内摩擦力。

湍流时除流体的粘性作用外，还包括涡流及管壁粗糙度的影响，因此λ的计算式形式各不相同。

层流时，利用计算直管压降的哈根－泊谡叶公式： )4( duL 32P P P 221f μ＝－＝－∆ 和直管阻力计算公式(3)，比较整理得到λ的理论计算式为 )5( Re64du 232＝＝ρμλ⨯ 由此式可见，λ与管壁粗糙度ε无关，仅为雷诺数的函数。

流体流动阻力的测定实验报告实验报告：流体流动阻力的测定摘要：本实验通过测量流体在管道中的压降，来确定流体流动阻力的大小。

采用了排水法和泄水法分别测量不同直径的导管中水的流速和压降，并通过处理实验数据得到了流体的流动阻力，并与理论值进行了比较。

引言：液体或气体在管道中流动时会遇到一定的阻碍力，即流动阻力。

流动阻力的大小与管道直径、流速、流体性质等因素有关，因此需要进行实验测定。

实验仪器和材料：1. 导管：直径分别为2cm、4cm、6cm的塑料导管。

2.水泵：用于提供水流。

3.节流装置：用于调节水流量。

4.U型水银压力计：用于测量压降。

5.超声波流速仪：用于测量流速。

6.计时器：用于计时。

7.温度计：用于测量流体温度。

实验步骤：1. 将2cm直径的导管连接至水泵和节流装置，并调节节流装置使水流量适中。

2.打开水泵，使水开始流动，打开计时器记录时间。

3.使用超声波流速仪测量水在导管中的流速，并记录测量值。

4.同时使用U型水银压力计测量水在导管两端的压降，并记录测量值。

5.根据实验数据计算流体的流动阻力，并记录结果。

6. 重复以上步骤，分别对4cm、6cm直径的导管进行实验测量。

实验数据与结果：对于2cm直径的导管，测得的流速为0.032m/s，压降为2cm水柱。

通过计算得出流动阻力为0.053Pa·s/m^3对于4cm直径的导管，测得的流速为0.024m/s，压降为4cm水柱。

通过计算得出流动阻力为0.083Pa·s/m^3对于6cm直径的导管，测得的流速为0.018m/s，压降为6cm水柱。

通过计算得出流动阻力为0.093Pa·s/m^3讨论与分析：通过实验测量得到的流动阻力与导管直径成反比，与流体流速成正比。

这与理论预期是一致的。

由于实验条件的限制，实验中可能存在误差，例如流速和压降的测量误差、流体温度的变化等。

同时，水的物理性质也可能受实验环境的影响而发生变化，因此计算得到的流动阻力也可能不完全准确。

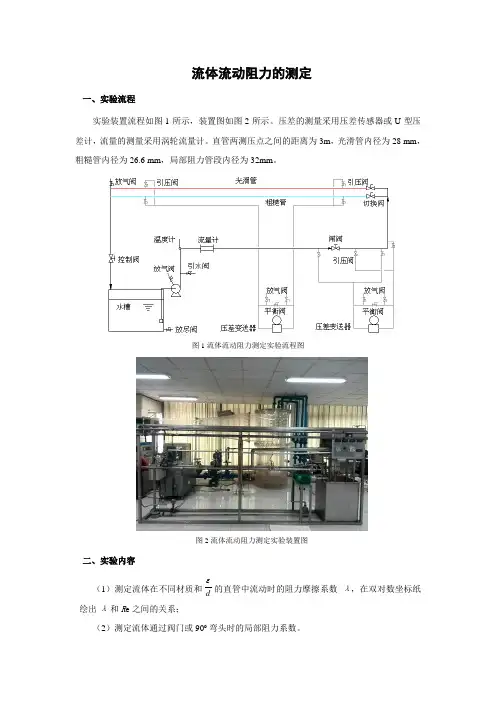

流体流动阻力的测定一、实验流程实验装置流程如图1所示，装置图如图2所示。

压差的测量采用压差传感器或U 型压差计，流量的测量采用涡轮流量计。

直管两测压点之间的距离为3m ，光滑管内径为28 mm ，粗糙管内径为26.6 mm ，局部阻力管段内径为32mm 。

图1流体流动阻力测定实验流程图图2流体流动阻力测定实验装置图二、实验内容（1）测定流体在不同材质和d 的直管中流动时的阻力摩擦系数λ，在双对数坐标纸绘出λ和R e 之间的关系；（2）测定流体通过阀门或90º弯头时的局部阻力系数。

三、实验步骤1. 关闭控制阀，打开光滑管管路上2 个压差变送器的平衡阀，打开光滑管引压阀、光滑管切换阀、弯头引压阀，关闭其它所有阀，打开引水阀，灌泵，放气，然后关闭。

2. 启动泵，系统排气。

(1)总管排气：先将控制阀开至最大然后再关闭，重复三次，目的为了使总管中的大部分气体被排走，然后打开总管排气阀，开至最大后再关闭，重复三遍。

(2)引压管排气：依次对4个放气阀进行排气，将阀门开、关重复三次。

(3)压差计排气：关闭2个平衡阀，重复上述（2）步骤。

3. 将控制阀开至最大，读取流量显示仪读数Q max，然后关至压差显示值约为0.2Kpa～0.3Kpa时，再读取流量显示仪读数Q min，在Q min和Q max二个读数之间布15个点，读取数据。

4.关闭光滑管切换阀。

打开粗糙管管路上2 个压差变送器的平衡阀，打开粗糙管引压阀、粗糙管切换阀、阀门引压阀。

5.粗糙管系统排气步骤同2的（2）、（3）。

6.粗糙管系统流动阻力的测定同光滑管，重复步骤3。

7.实验结束后，关闭控制阀。

离心泵特性曲线的测定一、实验流程实验流程如图3所示，装置图如图4所示，离心泵进、出口管内径分别为40mm、32mm。

图3 离心泵特性曲线测定实验流程图图4 离心泵特性曲线测定装置图二、实验内容用作图法处理实验数据，绘制离心泵特性曲线。

三、实验步骤1. 打开压差传感器平衡阀，关闭离心泵调节阀，打开引水阀，反复开、关放气阀，气体被排尽后，关闭放气阀和引水阀。

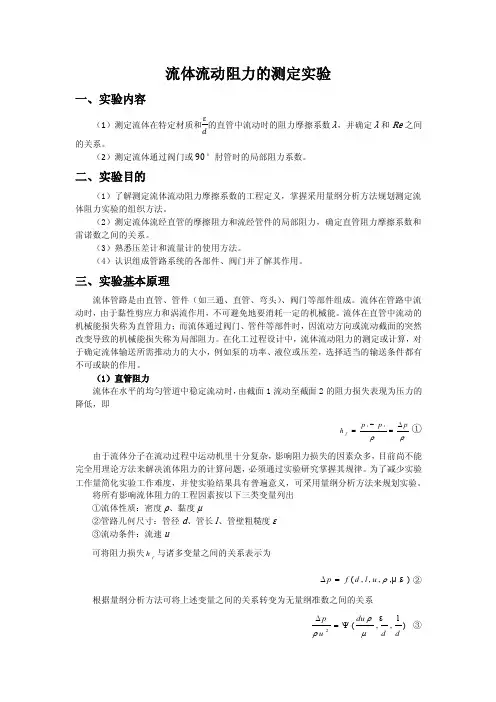

流体流动阻力的测定实验一、实验内容（1）测定流体在特定材质和εd 的直管中流动时的阻力摩擦系数λ，并确定λ和Re 之间的关系。

（2）测定流体通过阀门或90°肘管时的局部阻力系数。

二、实验目的（1）了解测定流体流动阻力摩擦系数的工程定义，掌握采用量纲分析方法规划测定流体阻力实验的组织方法。

（2）测定流体流经直管的摩擦阻力和流经管件的局部阻力，确定直管阻力摩擦系数和雷诺数之间的关系。

（3）熟悉压差计和流量计的使用方法。

（4）认识组成管路系统的各部件、阀门并了解其作用。

三、实验基本原理流体管路是由直管、管件（如三通、直管、弯头）、阀门等部件组成。

流体在管路中流动时，由于黏性剪应力和涡流作用，不可避免地要消耗一定的机械能。

流体在直管中流动的机械能损失称为直管阻力；而流体通过阀门、管件等部件时，因流动方向或流动截面的突然改变导致的机械能损失称为局部阻力。

在化工过程设计中，流体流动阻力的测定或计算，对于确定流体输送所需推动力的大小，例如泵的功率、液位或压差，选择适当的输送条件都有不可或缺的作用。

（1）直管阻力 流体在水平的均匀管道中稳定流动时，由截面1流动至截面2的阻力损失表现为压力的降低，即ρρpp p h f ∆=-=21①由于流体分子在流动过程中运动机里十分复杂，影响阻力损失的因素众多，目前尚不能完全用理论方法来解决流体阻力的计算问题，必须通过实验研究掌握其规律。

为了减少实验工作量简化实验工作难度，并使实验结果具有普遍意义，可采用量纲分析方法来规划实验。

将所有影响流体阻力的工程因素按以下三类变量列出①流体性质：密度ρ、黏度μ②管路几何尺寸：管径d 、管长l 、管壁粗糙度ε ③流动条件：流速u可将阻力损失f h 与诸多变量之间的关系表示为),,,,,(εμρu l d f p =∆②根据量纲分析方法可将上述变量之间的关系转变为无量纲准数之间的关系)l,,(2dd du upεμρρψ=∆ ③其中μρdu =R e 称为雷诺准数，是表征流体流动形态影响的无量纲准数；dl 是表示相对长度的无量纲几何准数；dε称为管壁相对粗糙度。
